内蒙LTEMR弱覆盖调整指导思路L TE MR 弱覆盖调整指导手册1、现网弱覆盖小区情况通过对亳州LTE 网络MR 弱覆盖情况分析得出：主要集中在乡镇和农村区域，自开站以来缺少系统优化，在用户量增长过快的前提下，对网络提出严峻考验，弱覆盖问题更为凸显。
1.1 连续两个月弱覆盖统计5、6月MR 弱覆盖小区，连续2个月弱覆盖小区，共802个。
其中城区小区65个。
农村小区737个。
200400600蒙城涡阳利辛谯城区24312252138223241463弱覆盖小区分布城区小区数农村小区数1.2、6月份新增弱覆盖其中6月份新增MR 弱覆盖小区392个，其中城区64个，农村328个。
2、弱覆盖分布情况2.1、农村小区TA 异常分布现网农村站间距为2.431Km ，查看用户TA 分布发现，采样点集中区域在距离基站200米和1200米处共有两处波峰，其中1100米处主要是由于距离基站较远，用户接入过多，是导致MR 弱覆盖的主要原因，建议增强覆盖。
100200300400蒙城涡阳利辛谯城区1014132886160165326连续两个月弱覆盖小区分布城区小区数农村小区数50100150蒙城涡阳利辛谯城区14179245263761376月份新增弱覆盖小区分布城区小区数农村小区数1TA=78.24米2.2、MR弱覆盖小区区间分布弱覆盖占比集中在30%-40%区间占比较大，现对该区间小区按照[-115，-110)占比弱覆盖采样点情况，梳理处313个小区可以通过功率提升，天线调整快速解决弱覆盖。
3、现场优化调整3.1二维四象限MR 弱覆盖处理手段针对乡镇MR 弱覆盖采样占比较高的问题，根据乡镇农村小区接入电平和接入距离评估体系，按照MR 电平-100dBm 、时间提前量1Km 为标准，将MR 采样占比划分4个区间，距离及电平定义为：乡镇农村二维四象限分布如下：? 近距离低电平：基站故障、站址较矮、天线下倾角过小；? 近距离高电平：终端迁移，提高MR 总采样点数；远距离低电平：小区覆盖方向远处有村庄，且用户数较多，建议增加站点，解决覆盖问题； ?远距离高电平：天线下降角过小，建议收缩覆盖，减少弱场用户接入；313246103[30,40)弱覆盖比例小区电平采样点分布[-115，-110)占比>50%小区数[-115，-110)占比[50%,40%)小区数[-115，-110)占比≤40%小区数3.2、天线调整思路1、上站前核实小区是否已删除退网；2、上站前确认站点运行状态、告警情况，有故障站点及时告知处理；3、上站前通过Google地图确认小区是否有覆盖空洞，对具备覆盖调整条件的站点做出调整计划，对不具备调整条件的站点暂不考虑上站计划；4、上站前确认弱覆盖小区同站小区弱覆盖占比情况，如果有小区弱覆盖占比大于15%，则根据覆盖需求顺带调整；5、原则上优先调整农村和乡镇站点，优先调整MR弱覆盖占比较低的小区，参考优先级ABC；6、连续两个月出现弱覆盖的小区优先调整；7、上站前确认弱覆盖站点是否存在2G高倒流问题，若存在则需考虑2/4G天线覆盖情况，调整时需兼顾解决2G高倒流；8、室分及微站单独联系安排处理；9、对于无法确认站点是否可以调整或者如何调整时，专项组成员统一讨论。
LTE MR功能操作说明1.1L TE MR功能点介绍目前针对LTE MR已经做了如下专题功能，菜单界面如下：1.2TD覆盖分析系统利用MRO的邻区测量数据，从重叠覆盖、过覆盖等方面，展开LTE网络覆盖分析。
1.2.1基本概念小区相关性：在采用周期性测量情况下，主小区s的某一个邻区在服务小区s的测量报告中出现且P-CCPCH接收信号码功率强度差大于-6dB(邻小区-服务小区)的采样点数之和与服务小区的采样点总数的比值。
主小区与每个邻区均计算一次小区相关性。
采样点重叠覆盖度：采样点中测量到的小区接收电平和主小区电平差大于-6dB的小区数量（含主服，即满足条件的邻区数+1）。
重叠覆盖采样点：采样点重叠覆盖度>=X（集团规定是5，可配置）的采样点，为重叠覆盖采样点。
小区重叠覆盖度：服务小区的重叠覆盖采样点数与服务小区的采样点总数的比值。
过覆盖影响小区：主小区s与邻小区n的小区相关性>3%,且主小区与邻小区的距离小于5KM（可配置），则主小区s小区为邻小区n的过覆盖影响小区。
提示：可以点击右上角的，查看跟当前功能有关的指标算法说明。
1.2.2操作步骤点击“LTE覆盖分析”功能图标，选择MR统计时间，点击查询，查看查询结果。
查询结果界面如下：查询结果包括重叠覆盖、过覆盖等2项，每一项又包括指标统计结果表格和GIS云图两个部分。
选择不同的分析项目，相应的结果会随之切换。
GIS上的带圈数字代表该区域中的小区数，地图放大到一定比例后，将显示实际小区。
1.2.3重叠覆盖选择重叠覆盖，可以看到如下的查询结果。
结果中详细列出了本地市每个小区在X分别取2、3、4、6、8、10时的重叠覆盖采样点数和小区重叠覆盖度。
查询结果支持排序、过滤和导出到excel。
点击“小区GIS渲染”，系统以X=5的小区重叠覆盖度，进行云图渲染。
颜色越深的地方，说明重叠覆盖越严重。
双击指标结果统计表格，可以查看所在列小区的重叠覆盖小区明细，了解不同邻区对其重叠覆盖贡献度。

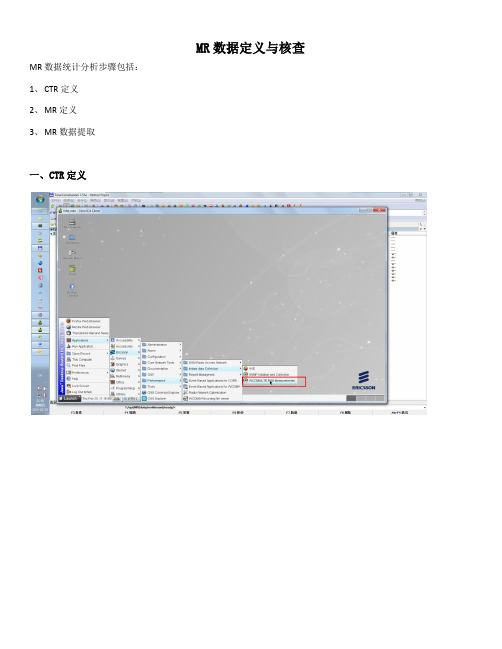

MR数据定义与核查MR数据统计分析步骤包括：1、CTR定义2、MR定义3、MR数据提取一、CTR定义设置trace time开启Celltrace，”Admin state”状态为active时,表明Celltrace成功激活。
注意：有新小区或者新的OSS Subnetwork加入时，需要modify CTR，将新加小区拖进任务中。
二、MR定义登录MR服务器http://188.1.105.41:8080/mr LOG: adminKEY: admin选择MR测量项，包括一维和二维数据激活MR服务器中的Job三、MR数据提取提取小区和提取时间设置登录MR FTP serverIP地址：188.1.1.05.41 用户名：mruser密码：mruser在home/mruser/.jo/MR_SG文件夹下面，包含enbid.txt，timefilter.txt，filterfilesv2.py三个文件。
其中enbid.txt对小区进行设置，timefilter为提取的MR数据时间段设置。
MR数据小区、时间设置文件.rar在OSS桌面鼠标右击选择open terminal。
使用telnet 188.1.105.41进入MR Serverls –las用来查看当前目录下文件夹进入home/mruser/.jo/MR_SG后，执行./filterfilesv2.py。
注意：1、执行该命令时间较长，执行完成前光标一直会闪，中间不要进行操作，以免终端程序的运行。
2、执行该命令后，提取的文件会自动生成在opt/MR/data/northbound/MR_SG_NEW下面。
执行命令之前，需要将MR_SG_NEW删除，以免几次运行生成的数据全都汇到了一起。
执行./ filterfilesv2.py后，生成的文件如下图所示：注意：1、不要打开MR_SG_NEW，因为该文件夹下面包含的文件太多，系统会卡死。
2、这些文件太大，删除文件的时间会特别长。
LTEMR功能操作说明LTE MR功能操作说明1.1L TE MR功能点介绍⽬前针对LTE MR已经做了如下专题功能，菜单界⾯如下：1.2TD覆盖分析系统利⽤MRO的邻区测量数据，从重叠覆盖、过覆盖等⽅⾯，展开LTE⽹络覆盖分析。
1.2.1基本概念⼩区相关性：在采⽤周期性测量情况下，主⼩区s的某⼀个邻区在服务⼩区s的测量报告中出现且P-CCPCH接收信号码功率强度差⼤于-6dB(邻⼩区-服务⼩区)的采样点数之和与服务⼩区的采样点总数的⽐值。
主⼩区与每个邻区均计算⼀次⼩区相关性。
采样点重叠覆盖度：采样点中测量到的⼩区接收电平和主⼩区电平差⼤于-6dB的⼩区数量（含主服，即满⾜条件的邻区数+1）。
重叠覆盖采样点：采样点重叠覆盖度>=X（集团规定是5，可配置）的采样点，为重叠覆盖采样点。
⼩区重叠覆盖度：服务⼩区的重叠覆盖采样点数与服务⼩区的采样点总数的⽐值。
过覆盖影响⼩区：主⼩区s与邻⼩区n的⼩区相关性>3%,且主⼩区与邻⼩区的距离⼩于5KM（可配置），则主⼩区s⼩区为邻⼩区n的过覆盖影响⼩区。
提⽰：可以点击右上⾓的，查看跟当前功能有关的指标算法说明。
1.2.2操作步骤点击“LTE覆盖分析”功能图标，选择MR统计时间，点击查询，查看查询结果。
查询结果界⾯如下：查询结果包括重叠覆盖、过覆盖等2项，每⼀项⼜包括指标统计结果表格和GIS云图两个部分。
选择不同的分析项⽬，相应的结果会随之切换。
GIS上的带圈数字代表该区域中的⼩区数，地图放⼤到⼀定⽐例后，将显⽰实际⼩区。
1.2.3重叠覆盖选择重叠覆盖，可以看到如下的查询结果。
结果中详细列出了本地市每个⼩区在X分别取2、3、4、6、8、10时的重叠覆盖采样点数和⼩区重叠覆盖度。
查询结果⽀持排序、过滤和导出到excel。
点击“⼩区GIS渲染”，系统以X=5的⼩区重叠覆盖度，进⾏云图渲染。
颜⾊越深的地⽅，说明重叠覆盖越严重。
双击指标结果统计表格，可以查看所在列⼩区的重叠覆盖⼩区明细，了解不同邻区对其重叠覆盖贡献度。
爱立信L TE网管基本功能介绍1.告警处理1.查看站点状态使用OSS Common Explorer（OCE）查看站点状态打开OCE打开OCE后右上角第一个按钮“Open Perspective”可以切换两种界面：Network Status：可以查看全网小区状态、指定站点的告警状态。
Network Configuration：可以查看全网站点的连接状态、同步状态、是否AI开站等信息。
1.查看全网小区状态在Network Status界面下，Status的标签页下，ECell标签可以看到全网小区状态：ERBS标签可以看到站点名称及其对应的eNB ID、IP地址等。
2.查看指定站点的告警状态在Network Status界面下，Alarm的标签页下，可以看到指定站点的告警。
选中某一行告警，下面的区域可以显示告警的详细信息。
2.告警查询1.查看全网告警打开Alarm List Viewer（ALV）找到LTE网络，右键View Alarms会看到所有站点当前的告警信息。
Alarm Viewer右上角已用颜色区分不同等级的告警及数目：1个Critical告警2个Major告警1个Minor告警0个Warning告警0个Indeterminate告警427个Cleared告警（表示已经清除的告警）2.导出实时告警如果需要统计Alarm成表格，可以采取以下方法。
下图是所有告警先把已经Clear的Alarm屏蔽（点击），会出现如下图只剩当前活动的告警：【注意】当前Cleared告警已经设置为系统自动确认，因此不会再出现在该界面。
选中上图中所有告警，然后如下图右键选择Save Alarm，保存成文件：出现如下界面，把需要保存的Alarm文件名字填写好，点击OK，alarm_20130122.log就保存在当前用户目录路径下边，我们可以通过FTP到此路径下载文件。
下载完alarm_20130122.log，打开后可以全选复制到Excel进行分列等整理，就能得到当前的告警表格。

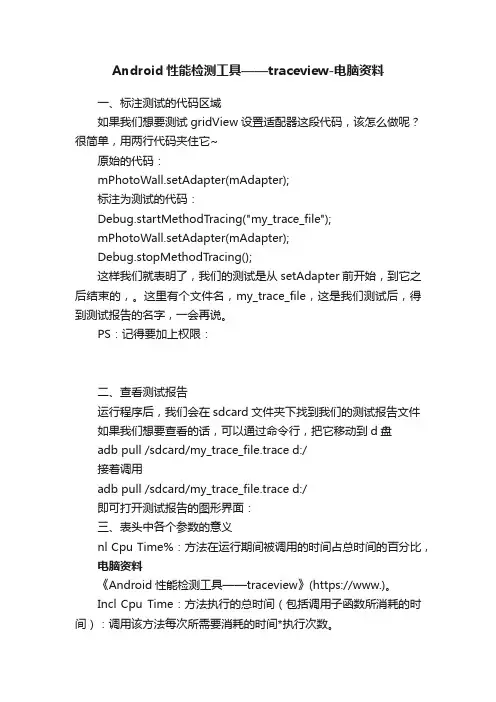

Android性能检测工具——traceview-电脑资料一、标注测试的代码区域如果我们想要测试gridView设置适配器这段代码，该怎么做呢？很简单，用两行代码夹住它~原始的代码：mPhotoWall.setAdapter(mAdapter);标注为测试的代码：Debug.startMethodTracing("my_trace_file");mPhotoWall.setAdapter(mAdapter);Debug.stopMethodTracing();这样我们就表明了，我们的测试是从setAdapter前开始，到它之后结束的，。
这里有个文件名，my_trace_file，这是我们测试后，得到测试报告的名字，一会再说。
PS：记得要加上权限：二、查看测试报告运行程序后，我们会在sdcard文件夹下找到我们的测试报告文件如果我们想要查看的话，可以通过命令行，把它移动到d盘adb pull /sdcard/my_trace_file.trace d:/接着调用adb pull /sdcard/my_trace_file.trace d:/即可打开测试报告的图形界面：三、表头中各个参数的意义nl Cpu Time%：方法在运行期间被调用的时间占总时间的百分比，电脑资料《Android性能检测工具——traceview》(https://www.)。
Incl Cpu Time：方法执行的总时间（包括调用子函数所消耗的时间）：调用该方法每次所需要消耗的时间*执行次数。
Excl Cpu Time%：方法自身所消耗的时间（不包括调用其他方法所消耗的时间）占总时间的百分比。
Excl Cpu Time：方法自身所消耗的时间。
Incl Real Time%：方法真正执行的时间占总时间的百分比。
Incl Real Time：方法真正被执行的时间。
Excl Real Time%：方法真正被执行的时间占总时间的百分比Excl Real Time：方法真正被执行的所消耗的时间Calls+RecurCalls/T otal：方法被调用的次数+重复调用的次数Cpu Time/Call：方法每次被执行的时间Real Time/Call：方法真实被执行的时间PS：一般在activity的onCreate()中添加Debug.startMethodTracing(“T est”), 在onStop()中来调用Debug.stopMethodTracing()。

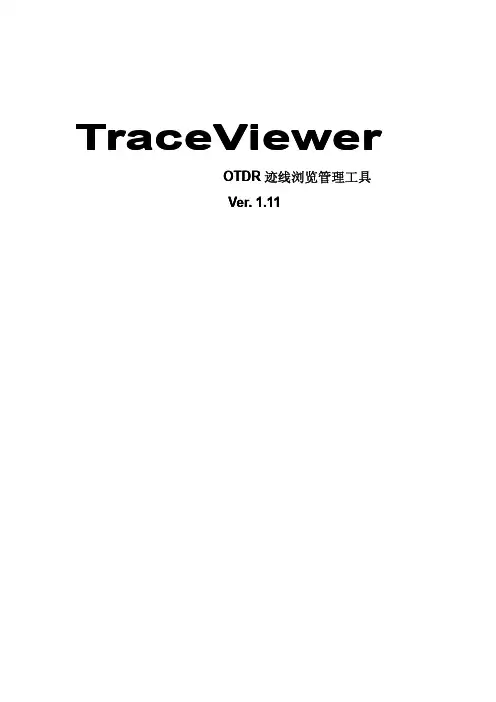

TraceViewerOTDR迹线浏览管理工具Ver.1.11本文档中的信息如有更改，恕不另行通知。
未经公司书面允许，本出版物的任何部分不得通过任何手段以任何形式复制、传播、转录、存储在可检索系统中或翻译成其它语言。
所有与本手册有关的注册名称和商标归各自的公司所有。
2目录第一章：安装 (4)TraceViewer部件 (4)操作系统 (4)安装步骤 (4)安装TraceViewer (4)安装USB驱动 (4)PC机串口(可选) (7)第二章：使用TraceViewerTraceViewer (8)综述 (8)上传迹线文件 (8)打开、关闭迹线文件 (10)垂直移动迹线 (11)迹线缩、放操作 (12)迹线放大 (12)迹线缩小 (12)事件插入损耗分析 (13)事件反射损耗分析 (14)编辑迹线文件信息 (15)编辑事件表 (16)添加事件 (16)添加非反射事件 (16)添加反射事件 (17)删除事件 (18)修改事件 (19)批量文件修改 (19)迹线打印 (21)打印预览、打印 (21)批量打印预览、批量打印 (21)打印选项 (22)3第一章：安装TraceViewer部件您可能需要安装、设置多个部件。
♦TraceViewer:OTDR测试迹线浏览、编辑、打印工具♦USB驱动:TraceViewer通过usb口与OTDR仪表进行通信，将OTDR测试迹线提取到PC机，供本地存储、管理、浏览、打印。
♦PC串口配置(可选)：TraceViewer也可以通过串口与OTDR仪表进行通信，将OTDR 测试迹线提取到PC机，供本地存储、管理、浏览、打印。
操作系统TraceViewer适用的操作系统:windows2000/xp/win7安装步骤安装TraceViewer在每台要运行TraceViewer的计算机上执行以下步骤。
1.请将随仪表携带的光盘插入您的CD驱动器2.点击运行TraceViewer目录下的安装程序Setup.exe,并按照安装程序提供的指示一步一步完成TraceViewer安装操作。

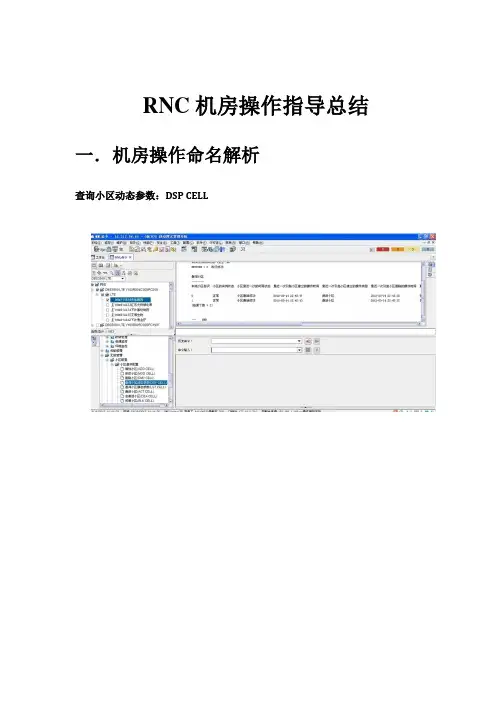

RNC机房操作指导总结一．机房操作命名解析查询小区动态参数：DSP CELL查询小区静态参数LST CELL修改小区MOD CELL查询PDSCH配置信息(参考信号功率)：LST PDSCHCFGPDSCH配置信息(参考信号功率) MOD PDSCHCFG查询活动告警：LST ALMAF查看跟踪区域配置信息：LST CNOPERATORTA查询eNodeB加密算法优先级配置：LST ENODEBCIPHERCAP查询eNodeB完整性保护算法优先级：LST ENODEBINTEGRITYCAP查询小区模拟负载控制：LST CELLSIMULOAD查询PDCCH算法：LST CELLPDCCHALGO查询EUTRAN同频邻区关系：LST EUTRANINTRAFREQNCELL查询EUTRAN外部小区：LST EUTRANEXTERNALCELL添加外部邻区关系添加同频邻区关系删除EUTRAN同频邻区关系删除EUTRAN外部小区查询基站数据业务用户数：DSP S1INTERFACEA3同频切换参数修改：修改同频切换参数组：MOD INTRAFREQHOGROUP LST INTRAFREQHOGROUP异频切换参数：LST INTERFREQHOGROUPMod InterfreqhogroupLST DEVIP 查询enodeb IP配置24：跟踪区查询Lst cellop \ LST CNOPERA TORTAL TE 灌包查看空口环境，速率100M以上空口正常;扇区下最好一个用户，保持连接不做业务DSP ALLUEBASICINFO 查核心网分配的临时移动用户标识（如果没有临时标识了可以用UEDSP UEONLINEINFO, 得到核心网配置的E-RAB ID（如果没有临时标识了可以用UE入网的随机值标识；查询方式选UEID）STR UUDATATST 开始灌包，红色圈中为随意填写；端口号保持55；后台跟着小区吞吐量，查看速率（如果没有临时标识了可以用UE入网的随机值标识；查询方式选UEID）L TE电调天线后台调整命令1、DSP RETPORT 该命令用于电调天线RET端口的动态信息，查询电调开关是否打开；没有打开的话，Mod retport 打开端口。
