松下等离子P50X10C：P板原理及故障精解

等离子电视原理与维修(PDP维修)2010-11-04 14:01等离子电视原理与维修(PDP维修)等离子体显示器又称电浆显示器，是继CRT(阴极射线管）、LCD（液晶显示器）后的最新一代显示器，其特点是厚度极薄，分辨率佳。

从工作原理上讲，等离子体技术同其它显示方式相比存在明显的差别，在结构和组成方面领先一步。

其工作原理类似普通日光灯和电视彩色图像，由各个独立的荧光粉像素发光组合而成，因此图像鲜艳、明亮、干净而清晰。

另外，等离子体显示设备最突出的特点是可做到超薄，可轻易做到40英寸以上的完全平面大屏幕，而厚度不到100毫米（实际上这也是它的一个弱点：即不能做得较小。

目前成品最小只有42英寸，只能面向大屏幕需求的用户，和家庭影院等方面）。

等离子显示器（PDP，Plasma Display Panel）从上世纪90年代开始进入商业化生产以来，其性能指标、良品率等不断提高，而价格却不断下降。

特别是2005年以来，其性价比进一步提高，从前期以商用为主转变成以家用为主。

PDP大多是为大屏幕、多媒体显示器件而开发的，它能节省空间。

本文介绍的PDP使用了目前PDP器件上大量采用的AC型子场驱动和双扫描电路系统；它还使用了Real Black驱动技术和等离子AI技术。

PDP基本原理PDP是利用气体放电产生发光现象的平板显示器件。

彩色PDP则通过惰性气体在一定电压作用下，产生气体放电所发射的真空紫外线激发R、G、B光致荧光粉而间接发光实现彩色显示。

表面放电式AC-PDP由于结构简单、易于制作、且放电效率高，是目前批量生产的主流技术。

表1是CRT显示方式与PDP 显示方式的比较。

CRT和PDP显示方式的比较新型PDP技术PDP基本结构PDP由前玻璃板、后玻璃板和铝基板组成。

对于具有VGA显示水平的PDP，其前玻璃板上分别有480行扫描和维持透明电极，后玻璃板表面里有2556（852×3）行数据电极，这些电极直接与数据驱动电路板相连。

等离子故障大致板级修理判断以TH-50PZ80C为例
第一步首先参照维修手册中的故障闪烁表,看灯闪几下故障大致在什么板.
1下：一般为A板问题，电压或数据交换错误，判断方法是把A板所有排线全部断掉，看是否可以开机，可以开机A板问题。

2下：P板-D板15V问题，第一种情况是P板无15V输出，第二种情况是D板15V短路或15V断路，没有得到供电，判断方法是把P板单独维修测试（测试方法学习都学过），看P板正常否，不正常P板问题，正常D板问题。

6下与7下：一般SC板与电源之间问题，快速判断方法是把排线SC20断下，看是否开机，开机，SC板问题，不开机，P板单独测试下，P 板正常，SC SU SD 问题，检查SU SD IC屏驱动输出是否对地短路，不短路，SC板问题，SC板也可单独维修。

8下：把SS33直接断开，看是否开机，开机，SS问题，不开机P板单独维修，正常SS问题，P板不正常，P板问题。

10下：开机听继电器吸合断开时间，吸合瞬间马上断开，P板检测电路或短路，P板问题，再单独检测下，进行确认，一般为15V或STB5V 短路或无输出。

2.板级修理方法，一般故障大部分都是由于电压不正常所引起，D板A板SC板P板可以接直流电源或P板辅助进行单独取下修理。

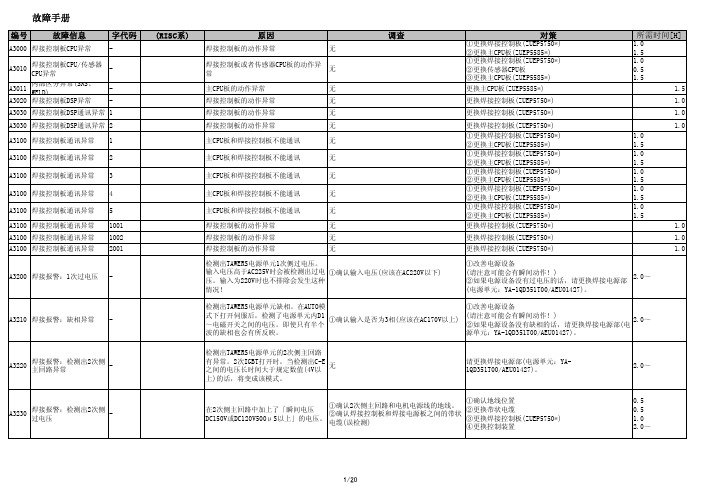

一、等离子弧焊接方法及工艺特点1.等离子焊接原理等离子态是除固态、液态、气态之外的第四种物质存在形态。

等离子焊接是从钨级氩弧焊的基础上发展起来的一种高能焊接方法。

钨级氩弧焊是自由电弧，而等离子电弧是压缩电弧。

等离子弧是离子气被电离产生高温离子化气体，并经过水冷喷嘴，受到压缩，从而导致电弧的截面积变小，电流密度增大，电弧温度增高。

等离子电弧能量密度可达10５-10６W/cm２，比自由电弧（约10５W/cm２以下）高，其温度可达18000-24000K，也高于自由电弧（5000-8000K）很多。

因此，等离子电弧挺度比自由电弧好，指向性好，喷射有力，熔透能力强，可比自由电弧一次焊透更厚的金属。

因此，等离子电弧焊接与电子束（能量密度105W/mm2）、激光束（能量密度105W/mm2）焊接一同被称为高能密度焊接。

等离子焊接示意图如下图：等离子焊接原理示意图2.等离子电弧的种类等离子电弧主要分为三种类型：◆非转移型等离子电弧主要用于非金属材料的焊接。

◆转移型等离子电弧主要用于金属材料的焊接。

◆联合型等离子电弧主要用于微束等离子的焊接。

3.等离子基本焊接方法按焊缝成型原理，等离子焊接有两种基本的焊接方法：熔透型和小孔型等离子焊接。

◆熔透型等离子焊接在焊接过程中离子气较小，弧柱的压缩程度较弱，只熔透工件，但不产生小孔效应的等离子焊接方法。

其焊缝成型原理与氩弧焊类似，主要用于薄板焊接及厚板多层焊。

◆小孔型等离子焊接利用小孔效应实现等离子弧焊接的方法称为小孔型等离子焊接。

由于等离子具有能量集中﹑电弧力强的特点，在适当的参数条件下，等离子弧可以直接穿透被焊工件，形成一个贯穿工件厚度方向的小孔，小孔周围的液体金属在电弧力﹑液态金属表面张力以及重力下保持平衡，随着等离子弧在焊接方向移动，熔化金属沿着等离子弧周围熔池壁向熔池后方流动，并逐渐凝固形成焊逢，小孔也跟着等离子弧向前移动，如下图所示。

小孔效应示意图小孔效应的优点在于可以单道焊接厚板，一次焊透双面成型。

松下等离子电视机电源板的单独通电维修主题：松下等离子电视机P板独立工作模式产品型号：PDP各种机型P板独立工作模式的作用：1、使P板独立工作，测试机器故障是否P板不良引起的；2、将P板从机器拆下，经过简单的连接，使P板能够独立工作，便于维修P板;3、如果经过简单的连接后，P板不能正常独立工作，则应重点检修待机电源(STB_5V)、电源开关的供电、以及AC检测电路。

P板独立工作的条件：1、在P板交流输入端接上220V,并在电源开关回路(STB.PS)接上电源开关【尽量不要以短路的方式来代替电源开关，以免P板CPU复位不良】；2、给P板的CPU提供一个开机信号【PANEL MAIN ON,高电平、左右】，在待机电源(一般是STB.5V)与开机控制信号引脚之间接一个1K-5KQ的电阻，模拟作为开机信号【PANEL MAIN ON,高电平、左右】；3、在VSUS电压输出端(一般是P2或P11)接一个60W-100W灯泡作为“假负载”，这样可以避免P板“空载保护”、以及测试P板的“带载能力"；4、同年度上市机型的连接方法基本上是一样，同系列机型可以相互借鉴。

常见机型的操作方法：I、TH-42PA50C :把P板从整机上拆下来，在VSUS电压输出端P2的1、2脚接上100W灯泡。

在P25的10脚与17脚之间接1KQ电阻。

在P12的4脚和5脚之间接一个小开关，单独给P板加上交流220V电源。

闭合小开关，P板就可以单独开机并且工作，P 板正常时，就会输出各路电源电压。

2、TH-42PV70C :把P板从整机上拆下来，在P2或Pl 1的1、3脚接上100W灯泡。

在P25的⑨脚与11脚之间接1KQ电阻。

在P12的8脚和10脚之间接一个小开关，单独给P板加上交流220V电源。

3、TH-50PZ80C :在P2或Pl 1接上100W灯泡，在P25的⑨脚与11脚之间接1K Q电阻。

在P12的⑧脚和10脚之间接开关，再给P板加上交流220V电源。

等离子电视维修技术丨快速判断Y板与X板故障的简便方法快速判断Y板与X板故障的简便方法等离子组成框图一、基本术语解释不同品牌的产品，因为电路结构不同，设计不同，检修故障的方法和步骤也不同。

以松下为例：SC板就是Y板，SS板就是X板，SU、SD就是上缓存板和下缓存板，C板就是选址板。

SC、SU、SD板三块板位于屏幕的左边（后视图），SS板位于屏幕的右边，C板位于屏幕的下边缘。

SC板的输出，加到SU、SD板，SU板与、SD板与屏幕直接相连，驱动屏幕。

SU板负责上半屏的扫描，SD板负责下半屏的扫描。

SC板产生驱动屏发光的交流电压，这个交流电压的周期是5US。

幅度是180VP-P。

SC板输出的这个放电交流电压，同时加到SU、SD 板，SU、SD板在逻辑板送来的时序脉冲的作用下，把这个交流电压加到屏幕上。

二、保护电路设定松下PDP电视机保护电路设计的非常完善，有故障自诊断功能，利用面板上红灯闪烁次数来提示故障所在的板件及电路单元。

灯闪7下，说明故障在SU、SD、SC板内有电压不正常。

灯闪6下，说明故障在SC板内的能量回收电路。

灯闪8下说明故障在SS板。

如果屏幕坏，也会引起SU、SD板的损坏。

这时需要把屏幕拆出来，在明亮的光线下即可看到某一个像素点上有打黑的黑点。

三、典型工作电压SC板上常有以下电源电压：VSUS：180V; VSET：320V VAD：-90V; VSCN：145V。

SS板上有以下电压：VSUS：180V ; VDA：65V; VE：140V。

因为厂家不断的改进屏幕的参数，以提高发光效果并省电，上述电压在不同的屏幕上差距较大。

还要以维修手册为准。

四、故障部位判断SC和SS板内都有能量回收电容，如果电路工作正常，这个电容上的电压应当等于VSUS电压的一半：即：90V。

如果这个电压偏离这个数值，就说明这个电路板工作不正常。

在SC、SS板上都有一个发光管，如果这个发光管正常发光，就说明这个电路板工作基本正常。

等离子切割机的原理及维修
等离子切割机（Plasma cutter）是一种利用高温等离子体切割金属材料的设备。

其原理主要包括两个部分：等离子弧原理和切割原理。

1. 等离子弧原理：在等离子切割机中，通过直流电弧作为能量源，产生高温的等离子体。

“等离子体”是指当气体中的电子从原子或分子中释放出来，形成带有电荷的气体。

在等离子体中，正电荷的离子和自由电子共存，形成高温的等离子弧。

2. 切割原理：当等离子弧接触到金属工件时，由于弧温极高，金属迅速融化和汽化，形成金属熔池。

弧束同时喷出氧化氮、氧化碳和其他气体，将金属融池中的熔化金属吹散，实现切割。

维修等离子切割机时应注意以下几点：
1. 确保安全：在进行维修操作前，切断电源并等待机器完全冷却。

注意使用个人防护装备，如手套和护目镜，以防止受伤。

2. 清洁和清理：定期清洁等离子切割机，清除尘土、油脂和金属屑等杂物。

特别注意喷嘴和电极是否干净，如有必要，更换损坏或磨损的零件。

3. 观察和调整：检查等离子切割机的电弧稳定性和气体流量。

如果发现电弧不稳定或气体流量异常，可能需要更换电极、喷嘴或调整气体流量。

4. 检查电源：检查电源供应是否正常，包括输入电压和电源电缆的连接情况。

如果发现电源故障，应尽快修复或更换。

5. 养护维护：定期更换滤清器和气动元件，保持等离子切割机的正常工作状态。

注意保持润滑部件的润滑状态和检查气体管道是否有漏气。

请注意，在进行维修等离子切割机时，最好遵循制造商的操作手册，并在需要的情况下寻求专业人员的帮助。

42PA50C电源板电路分析与维修要点42PA50C是松下公司2005年推出的等离子电视机，现在已经使用6年了，已经进入维修的高峰期了。

该机型的电源板故障率较高，电源板的电路设计的很复杂，保护电路很多，因此，维修人员在走电路图和分析电路时，很难分析清楚，那么对于维修就更难了。

因此，笔者实测了该电源板的正常工作电压，总结了该电源板的故障规律和特点，写成此文稿，脂在为维修人员提供技术上的方便。

电源板由于工作在高电压大电流条件下，为全机提供电源，为此，故障率肯定高于其他电路板。

一、电源板电路的组成：电源板也称为P板。

主要由待机电源电路、PFC电路、主开关电源电路（也叫VLOW电源、低压电源）、VSUS电源电路、电源板微控制器电路（P板CPU）、保护电路组成。

待机电源电路产生STB5V和STB12V（实测是14V）两路电源电压，用于给P板CPU、DG板CPU、D板CPU供电。

待机电源如果没有输出，面板上的电源灯就会不亮，开机后全机没有任何动作。

PFC电路也叫功率因数校正电路，实际上它就是一个开关电源，与普通开关电源不同的是220V交流电经过全桥整流后，不经过几百微法的大电解电容滤波，而是只用一个1微法的小容量电容滤掉高频干扰，此时整流电路输出的是一个单向脉动的直流电压（正半周正弦波），其形状像是一个馒头状的波形，因此也称为馒头波，把馒头波加给PFC电路的输入端，PFC电路输出端输出390V的直流电压。

加到后级的主开关电源的输入端。

普通开关电源中的的整流电路，在整流桥后接一个几百微法的大电解，大电解电容上储存的电压接近交流电的峰值。

因此，整流桥仅在220V交流电的波峰时导通，从电网吸取电能给电视机整机供电，交流电不在波峰时，整流桥截止，不从电网吸取电能，这就造成对电网电源质量的破坏。

为此，增设了PFC电路。

在交流电的一个周期内，PFC电路，可从电网均匀的吸取电能，为电视机整机供电。

不破坏交流电的波形质量。

松下等离子PZC电源板电路分析与维修（精品）42PZ700C电源板电路分析与精解吴善龙标题中的6种机型P板电路是基本相同的。

因此检修中可以按同一电路分析、检测。

为了下面的叙述方便，称这种类型的P板为42PZ700C机P板。

而在42PA7C、42PV70C、42PV700C、42PV80C、50PV80CA这5种机型中，P板电路是相同的，已在以前的文稿中讲解过。

为了下面的叙述方便，称这种类型的P板为42PV70C P板。

上述两种类型的P板电路，差别较大，差别在于42PV70C的P板中，采用的是集成电路为主，而集成电路的电路位号是以IC为开关的。

在42PZ700C机中，P板电路是以厚膜集成电路为主构成的，电路位号是以MC为开头的，简称为厚膜电路，也叫厚膜块。

厚膜块是把IC及外接的R、C、L、三极管、二极管等小的元器件封装在有铜铂走线的陶瓷基板上，也叫二次集成电路。

实践证明:厚膜块在各种电器中的故障率是比较高的。

P板电路由以下电路部分组成:1、 CPU控制电路:用于接收来自DG板、D板内CPU的开关机控制、保护信息，控制P板内电源电路的开启与关闭。

对P板内各个电路进行故障检测，若发现有故障，自动进行关机保护，并报知DG板CPU进行保护关机、并进行灯闪指示故障部位。

CPU的位号是MC701，这是一个厚膜块。

2、 PFC电路:把输入的220V交流电变为390V的直流电，为VSUS电源电路、VDA电源电路供电。

由MC601、MC603、储能电感L603组成。

3、 VSUS电源电路:由MC201、MC202、MC203、T201组成。

4、 VDA/15V电源电路:由MC301、T301、MC401组成。

5、待机电源电路:由IC501、T501组成，产生STB+5V电源。

6、 MC501是市电检测电路:当市电异常时，通知MC701进入保护状态，不开机。

一、待机电源电路的工作原理:1、待机电源的启动:当把电视机的电源插头插入220V电源插座时，220V交流电通过保险电阻RF601加到单相整流桥D501的输入端，整流输出的脉动电压经C503滤波得到290V的直流电压，加到待机电源变压器T501初级线圈P2—P1端，P1端与待机电源振荡块5脚相连。
