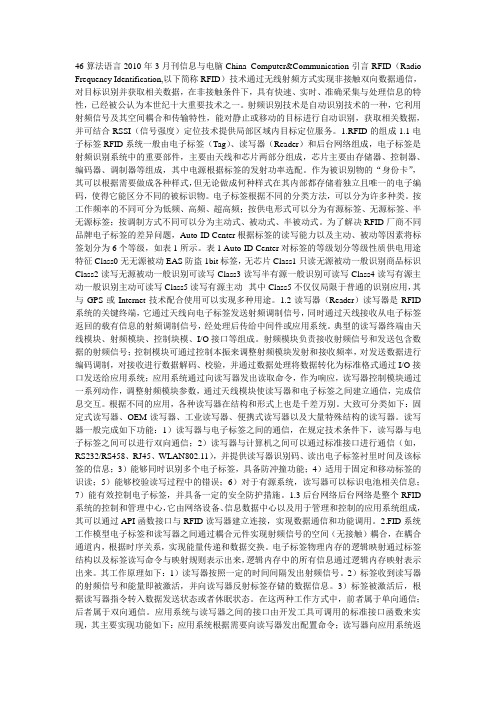

46算法语言2010年3月刊信息与电脑China Computer&Communication引言RFID（Radio Frequency Identification,以下简称RFID）技术通过无线射频方式实现非接触双向数据通信，对目标识别并获取相关数据，在非接触条件下，具有快速、实时、准确采集与处理信息的特性，已经被公认为本世纪十大重要技术之一。
射频识别技术是自动识别技术的一种，它利用射频信号及其空间耦合和传输特性，能对静止或移动的目标进行自动识别，获取相关数据，并可结合RSSI（信号强度）定位技术提供局部区域内目标定位服务。
1.RFID的组成1.1电子标签RFID系统一般由电子标签（Tag）、读写器（Reader）和后台网络组成，电子标签是射频识别系统中的重要部件，主要由天线和芯片两部分组成，芯片主要由存储器、控制器、编码器、调制器等组成，其中电源根据标签的发射功率选配。
作为被识别物的“身份卡”，其可以根据需要做成各种样式，但无论做成何种样式在其内部都存储着独立且唯一的电子编码，使得它能区分不同的被标识物。
电子标签根据不同的分类方法，可以分为许多种类。
按工作频率的不同可分为低频、高频、超高频；按供电形式可以分为有源标签、无源标签、半无源标签；按调制方式不同可以分为主动式、被动式、半被动式。
为了解决RFID厂商不同品牌电子标签的差异问题，Auto-ID Center根据标签的读写能力以及主动、被动等因素将标签划分为6个等级，如表1所示。
表1 Auto-ID Center对标签的等级划分等级性质供电用途特征Class0无无源被动EAS防盗1bit标签，无芯片Class1只读无源被动一般识别商品标识Class2读写无源被动一般识别可读写Class3读写半有源一般识别可读写Class4读写有源主动一般识别主动可读写Class5读写有源主动--其中Class5不仅仅局限于普通的识别应用，其与GPS或Internet技术配合使用可以实现多种用途。
rfid标签技术原理小伙伴们！今天咱们来唠唠超酷的RFID标签技术原理。
这RFID啊，听起来有点神秘，但其实就像一个小小的魔法标签。
RFID标签呢，简单来说，就像是每个物品的专属小名牌。
它主要由芯片和天线组成。
这芯片啊，就像是小标签的大脑，里面存着各种各样关于这个物品的信息呢。
比如说，这个物品是什么东西，它从哪儿来的，要到哪儿去，可能还有它的生产批次啦之类的信息。
就像你有一个超级智能的小助手，把这个物品的所有小秘密都悄悄藏在这个小小的芯片里。
再来说说那个天线。
天线就像是小标签的嘴巴和耳朵。
为啥这么说呢？当有一个RFID读写器靠近的时候，这个天线就能接收到读写器发出来的信号，就像耳朵听到了别人在叫它一样。
然后呢，它又能把芯片里存的信息通过天线发送给读写器，这就像嘴巴把知道的事情说出去。
这个过程是不是很有趣呀？那这个读写器又是什么呢？读写器就像是一个超级侦探，它会发出无线电波去寻找周围的RFID标签。
当它的电波碰到标签的天线时，就像两个小伙伴打了个招呼。
然后读写器就可以和标签开始交流啦。
读写器可以读取标签里的信息，这时候它就像一个好奇的小探险家，在挖掘宝藏一样，把标签里的信息都挖出来。
而且啊，在一些高级的系统里，读写器还能往标签里写入信息呢。
就像是给这个小标签又传授了一些新的知识。
你可能会想，这个RFID标签技术到底有啥用呢？用处可大了去了。
在超市里呀，你有没有发现现在结账越来越快了？这就可能是RFID标签的功劳。
商品上贴了这个小标签，收银员拿着读写器一扫，商品的信息就全出来了，不用像以前那样一个一个地扫描条形码，节省了好多时间呢。
在物流行业，RFID标签就像是一个个小监工。
每个包裹上都贴着，从包裹离开仓库的那一刻起，就被这个小标签记录着它的行程。
到了哪个中转站，什么时候上了车，什么时候下了车，都能被追踪到。
就像给包裹们都请了一个私人秘书，随时汇报它们的动态。
在图书馆里也有它的身影哦。
每本书上贴个RFID标签，找书的时候，管理员拿着读写器在书架上一扫，就能知道哪本书在哪个位置，要是有书被放错了地方，也能很快发现。
RFID复习题一、概念题1、RFID常称为感应式电子晶片或近接卡、感应卡、非接触卡、电子条码等等，俗称是什么。
2、RFID按工作频率可以分为几种。
3、什么是一种能将接收到的电磁波转换为电流信号，或者将电流信号转换成电磁波的装置，在RFID系统中，射频标签和读写器中都包含该装置。
4、我国UHF RFID的主要频段。
5、典型的RFID系统主要构成，一般我们把中间件和应用软件统称为应用系统。
6、什么是一个捕捉和处理RFID标签数据的设备，它能够将数据写到RFID标签中，可以是单独的个体，也可以嵌入到其他系统之中。
7、RFID中间件平台主要分为哪3个层次。
8、RFID系统的安全和隐私威胁涉及的对象主要隐患。

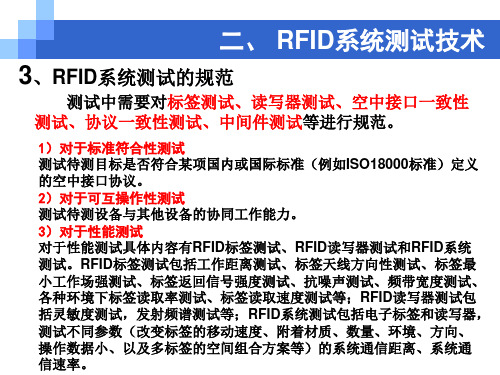

9、RFID系统测试的内容也主要包括内容。
10、EPC编码原则。
11、RFID系统是指采用RFID电子标签为识别标志的应用系统，通常由几部分造成。
12、掌握RFID的应用在哪几个方面。
13、13.56MHz RFID标签的应用在哪些领域。
14、13.56MHz RFID标签是什么15、13.56MHz标签读写器16、在物品识别技术中，哪项不是“有生命”识别技术。
（）17、接触式逻辑加密卡的应用领域。
18、 RFID技术特征。
19、读写器中负责将读写器中的电流信号转换成射频载波信号并发送给电子标签，或者接收标签发送过来的射频载波信号并将其转化为电流信号的设备是什么。
20、什么是一个微型的无线收发装置，主要由内置天线和芯片组成。
二、综合技能题1、RFID系统工作原理图，根据图，简述该系统的工作原理。
2、简述RFID工作频率的分类及主要应用领域。
3、比较EPC和UID标准，分析其主要区别。
4、电子标签的内部结构，描述各模块的功能。
5、RFID中间件系统架构，描述下图中“设备驱动适配”、“事件处理引擎”、“规则引擎”、“规则库”的功能。
6、简述逻辑加密卡的主要应用领域7、什么是125KHZID卡，他的主要优点是什么？8、13.56MHz RFID标签的特点是什么，主要应用领域有哪些9、每章课后作业。
一、RFID基础知识RFID是无线射频识别技术的英文(Radio Frequency Identification)的缩写，无线射频识别技术是20世纪90年代开始兴起并逐渐走向成熟的一种自动识别技术，无线射频识别技术是一项利用射频信号通过空间耦合(交变磁场或电磁场)实现无接触信息传递并通过所传递的信息达到识别目的的技术。
与目前广泛使用的自动识别技术例如摄像、条码、磁卡、IC卡等相比，无线射频识别技术具有很多突出的优点：第一，非接触操作，长距离识别（几厘米至几十米），因此完成识别工作时无须人工干预，应用便利；第二，无机械磨损，寿命长，并可工作于各种油渍、灰尘污染等恶劣的环境；第三，可识别高速运动物体并可同时识别多个电子标签；第四，读写器具有不直接对最终用户开放的物理接口，保证其自身的安全性；第五，数据安全方面除电子标签的密码保护外，数据部分可用一些算法实现安全管理；第六，读写器与标签之间存在相互认证的过程，实现安全通信和存储。
目前，RFID技术在工业自动化、物体跟踪、交通运输控制管理、防伪和军事用途方面已经有着广泛的应用。
RFID系统由三部分组成：电子标签（Tag）：由耦合元件及芯片组成，且每个电子标签具有全球唯一的识别号（ID），无法修改、无法仿造，这样提供了安全性。
电子标签附着在物体上标识目标对象。
电子标签中一般保存有约定格式的电子数据，在实际应用中，电子标签附着在待识别物体的表面。
天线（Antenna）在标签和阅读器间传递射频信号，即标签的数据信息。
阅读器（Reader）读取（或写入）电子标签信息的设备，可设计为手持式或固定式。
阅读器可无接触地读取并识别电子标签中所保存的电子数据，从而达到自动识别物体的目的。
通常阅读器与计算机相连，所读取的标签信息被传送到计算机上，进行下一步处理。
RFID特征(一) 数据的读写（Read Write）机能：只要通过RFID Reader即可不需接触，直接读取信息至数据库内，且可一次处理多个标签，并可以将物流处理的状态写入标签，供下一阶段物流处理用。
