测量学地形图基本知识共42页

将地图上，将海拔相等的各点连接而成的线，叫等高线。

相邻两条等高线的高度差，叫等高距。

用等高线表示地面高低起伏的地图，叫等高线地形图。

在等高线地形图上，根据等高线不同的弯曲形态，可以判读出地表形态的一般状况。

等高线呈封闭状时，高度是外低内高，则表示为凸地形（如山峰、丘顶等）；等高线高度是外高内低，则表示的是凹地形（如盆地、洼地等）。

等高线是曲线状时，等高线向高处弯曲的部分表示为山谷；等高线向低处凸出处为山脊。

数条高程不同的等高线相交一处时，该处的地形部位为陡崖，并在图上绘有陡崖图例。

由一对表示山谷与一对表示山脊的等高线组成的地形部位为鞍部。

等高线密集处，表示陡坡；等高线稀疏处表示缓坡。

等高线图的判读1、数值大小：平原：海拔200米以下；丘陵：海拔500米以下，相对高度小于100米；山地：海拔500米以上，相对高度大于100米；高原：海拔高度大，相对高度小，等高线在边缘十分密集，而顶部明显稀疏。

2、疏密程度：密集：坡度陡；稀疏：坡度缓。

3、形状特征：①山顶：等高线闭合，且数值从中心向四周逐渐降低②盆地或洼地：等高线闭合，且数值从中心向四周逐渐升高（如果没有数值注记，可根据示坡线来判断：(示坡线——为垂直于等高线的短线)③山脊：等高线凸出部分指向海拔较低处。

等高线从高往低突,就是山脊.④山谷：等高线凸出部分指向海拔较高处。

等高线从低往高突,就是山谷.⑤鞍部：正对的两山脊或山谷等高线之间的空白部分。

⑥缓坡与陡坡及陡崖：等高线重合处为悬崖。

等高线越密集处，地形越陡峭；等高线越稀疏处，坡度越舒缓。

地形剖面图1、画法：从剖面线与每条等高线相交的各点，分别向下引垂线，按各点海拔转绘到相应的高度位置上，然后连成平滑的曲线。

2、注意点：①剖面线连续多次经过同一条等高线时，多取几点；②剖面线经过河流时，应画出河床。

三、实际运用：（1）选“点”设计：水库的坝址:应建在等高线密集的河流峡谷处，峡谷上游要有蓄水库区港口应考虑：避风的海湾；避开含沙量大的河流(以免引起航道淤塞)。

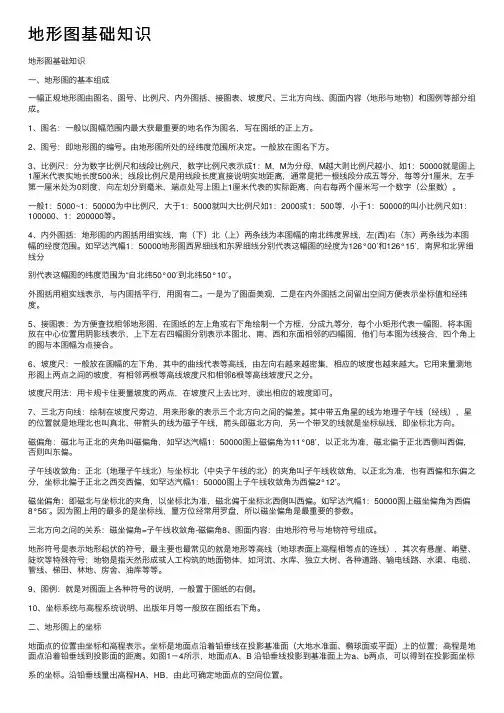

地形图基础知识地形图基础知识⼀、地形图的基本组成⼀幅正规地形图由图名、图号、⽐例尺、内外图括、接图表、坡度尺、三北⽅向线、图⾯内容（地形与地物）和图例等部分组成。

1、图名：⼀般以图幅范围内最⼤获最重要的地名作为图名，写在图纸的正上⽅。

2、图号：即地形图的编号。

由地形图所处的经纬度范围所决定。

⼀般放在图名下⽅。

3、⽐例尺：分为数字⽐例尺和线段⽐例尺，数字⽐例尺表⽰成1：M，M为分母，M越⼤则⽐例尺越⼩，如1：50000就是图上1厘⽶代表实地长度500⽶；线段⽐例尺是⽤线段长度直接说明实地距离，通常是把⼀根线段分成五等分，每等分1厘⽶，左⼿第⼀厘⽶处为0刻度，向左划分到毫⽶，端点处写上图上1厘⽶代表的实际距离，向右每两个厘⽶写⼀个数字（公⾥数）。

⼀般1：5000~1：50000为中⽐例尺，⼤于1：5000就叫⼤⽐例尺如1：2000或1：500等，⼩于1：50000的叫⼩⽐例尺如1：100000、1：200000等。

4、内外图括：地形图的内图括⽤细实线，南（下）北（上）两条线为本图幅的南北纬度界线，左(西)右（东）两条线为本图幅的经度范围。

如罕达汽幅1：50000地形图西界细线和东界细线分别代表这幅图的经度为126°00′和126°15′，南界和北界细线分别代表这幅图的纬度范围为“⾃北纬50°00′到北纬50°10′。

外图括⽤粗实线表⽰，与内图括平⾏，⽤图有⼆。

⼀是为了图⾯美观，⼆是在内外图括之间留出空间⽅便表⽰坐标值和经纬度。

5、接图表：为⽅便查找相邻地形图，在图纸的左上⾓或右下⾓绘制⼀个⽅框，分成九等分，每个⼩矩形代表⼀幅图，将本图放在中⼼位置⽤阴影线表⽰，上下左右四幅图分别表⽰本图北、南、西和东⾯相邻的四幅图，他们与本图为线接合，四个⾓上的图与本图幅为点接合。

6、坡度尺：⼀般放在图幅的左下⾓，其中的曲线代表等⾼线，由左向右越来越密集，相应的坡度也越来越⼤。

地形图基本知识整理2010年8月13日地形图基本知识一、基本概念1、地形：地形是地球表面自然起伏的形态和分布在地面上人工或自然形成的固定物体的总称（地貌和地物的统称）。

2、地貌：地貌是地球表面高底起伏的自然状态，依照地貌的分类，可分为山地、丘陵、高原、平原、盆地。

3、地物：地物是地球表面固定性的物体，依照地物的分布和土壤性质，可分为居民地、江河与湖泊、山林地、沙漠、沼泽地等。

4、地形图：地形图是按一定的比例尺，表示地物、地貌平面位置和高程的正射投影图，即比例尺大于1：1000000的普通地图称为地形图。

我国军用系列比例尺地形图有七种，即：1：10000、1：25000、1：50000、1：100000、1：250000、1：500000、1：1000000地形图。

二、地形图比例尺1、定义：地形图比例尺是图上线段长与实地相应线段水平距离之比。

设图上线段长为l，实地相应线段之水平距离为L，则地形图的比例尺为：比例尺=l/L=1/M，式中，M称为比例尺分母，表示缩小的倍率。

为了明显地看出缩小倍率，规定分子以1表示。

2、比例尺的形式：①数字比例尺：数字比例尺是以数字显示比例关系的比例尺形式，如：1：5万、1：50000等，数字比例尺的优点是比例关系明确，根据公式能方便地依比例尺进行图上长或实地长的计算。

L=l*M、l= L/M。

②直线比例尺：直线比例尺是将图上长，按比例尺关系直接注记成相应实地水平距离的比例尺形式。

直线比例尺由尺头和尺身组成。

从0分划向左的部份为尺头，尺头全长为1厘米，并将其等分为10个分划，每一分划的分划值为1毫米；从0分划向右的部份为尺身，尺身亦按1厘米一个刻划。

尺头的左端点按比例尺以米为单位将图上长注记为实地水平线段长，尺身以整公里为单位注记。

3、图上量读距离：两点间距离的量读主要有三种方法：一是用两脚规在直线比例尺上比量；二是用厘米尺和地形图比例尺量算；三是用里程表量读。

①用两脚规在直线比例尺上比量：在地形图上用两郐规量得土堆至独立房之间的张距后，在直线比例尺上进行比量。

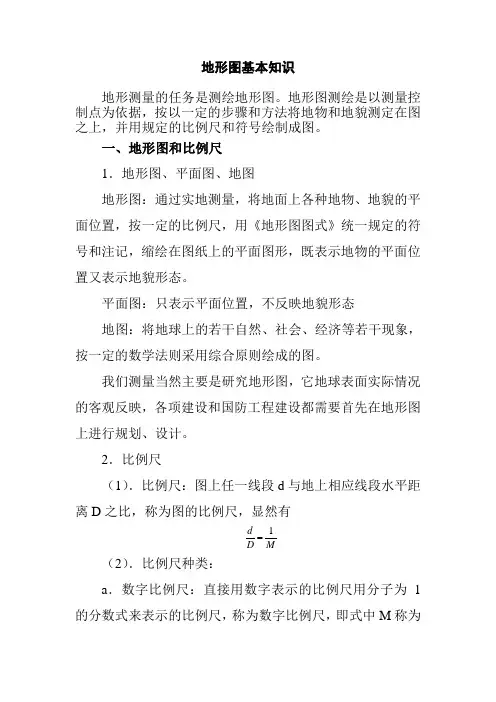

地形图基本知识地形测量的任务是测绘地形图。

地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。

一、地形图和比例尺1．地形图、平面图、地图地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。

平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。

我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。

2．比例尺（1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有M D d 1（2）．比例尺种类：a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。

M愈小，比例尺愈大，图上表示的地物地貌愈详尽。

通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；b．图式比例尺：直线比例尺和复式比例尺；c．工具比例尺：分划板、三棱尺。

（3）．比例尺精度a．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm，它在地上表示的水平距离M1.0，称为比例mm⨯尺精度。

b．意义与作用：○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。

例如，1:1 000地形图的比例尺精度为0.1 m，测图时量距的精度只需0.1m，小于0.1 m的距离在图上表示不出来。

反之，根据图上表示实地的最短长度，可以推算测图比例尺。

第六章地形图基本知识一、学习目的与要求1.掌握地形图的基本知识。

2.理解地形图的分幅与编号。

3.了确测图的准备工作的。

4.掌握常规测图方法。

5.了解地形图的绘制。

6．掌握地形图的识读和应用。

二、课程内容与知识点第一节地形图的基本知识一、地形图按照一定的比例尺和规定的符号，将测区内的地物和地貌在图纸上绘制成图。

平面图：只表示地物不表示地貌。

二、测图比例尺图上某一线段的长度与地面上相应线段的水平距离D之比，通常以分子等于1的分数形式表示，即：1/M，M称为比例尺分母。

1、数字比例尺：1/M2、图示比例尺三、地形图分类1、大比例尺地形图1：500~1：50002、中比例尺地形图1：5000~1：10万3、小比例尺地形图：小于1：20万四、比例尺精度人眼在图上能分辨的最小距离为0.1mm，因此在地形图上0.1mm所代表的地面上的实地距离称为比例尺精度。

即：比例尺精度=0.1M（mm）根据比例尺精度可以知道地面上量距应准确到什么程度，比例尺越大，表示地形变化的状况越详细，精度越高。

所以测图比例尺应根据用图的需要来确定，工程常用的几种大比例尺地形图的比例尺精度，如表8-1所列。

表8-1第一节地形在图上的表示方法一、地物的表示方法五、地物符号1、比例符号：如房屋、池塘等，2、非比例符号：如水井、独立树、测量控制点等3、半依比例尺符号：线状地物4、注记符号：用文字、数字或特殊的标记对地物加以说明的符号称为注记符号，如城镇名、道路名、高程注记、平面控制点点号等。

六、地貌符号地貌是指地球表面的各种起伏形态，它包括山地、丘陵、高原、平原、盆地等。

1.等高线原理1)等高线的形成和定义用不同高程而间隔相等的一组水平面P1，P2，P3与地表面相截，在各平面上得到相应的截取线，将这些截取线沿着垂直方向正射投影到水平投影面P上，便得到表示该地表面的一些闭合曲线，即等高线。

如图8-5所示的就是地面高程为90m、95m、100m的等高线，所以等高线就是地面上高程相等Array的相邻点连接而成的闭合曲线。

第 9 章 地形图的基本知识本章导读【本章提要】本章介绍了大比例尺地形图的基本知识，内容包括：地形图的比例尺、地形 图的分幅和编号以及地形图上地物和地貌的表示方法。

【学习目标】要求掌握比例尺精度，等高线的有关概念及其特性。

9.1 地形图的基本知识9.1.1 地形图的概念地球表面千姿百态，错综复杂，有高山、峡谷、平原，有河流、房屋等，这些统称为地形。

地形分为地物和地貌两大类。

地物是指地球表面上的各种固定性物体，可分为自然地物和人工地物，如房屋、道路、江河、森林等。

地貌是指地球表面高低起伏的自然形态，如高山、平原、盆地、陡坎等。

按一定的比例尺将地球表面上的各种地物、地貌以及相关地理要素沿铅垂线方向投影到水平面上,并运用《地形图图式》统一规定的符号和注记表示地物的平面位置和地貌起伏状况的图，称为地形图。

地形图主要描述地球面上地物、地貌位置、形状、大小以及基本属性信息，表示了一定区域的自然、社会、经济与文化等重要信息，是国家政治、军事、经济建设的重要信息资源文件。

如果仅反映地物的平面位置，不反映地貌变化的图，称为平面图。

在进行渠道、道路等带状工程建设时，需要了解工程沿线的地面起伏状况，为此目的而测绘的表示地面上某一方向起伏的图，称为断面图。

9.1.2 地形图的比例尺无论是平面图、地形图或断面图都不能按照实地真实的大小进行绘制，必须依一定的比例加以缩小。

图上任一线段的长度与地面上相应线段水平距离之比，称为图的比例尺。

常见的比例尺表示形式有两种：数字比例尺和图示比例尺。

1. 数字比例尺以分子为 1 的分数形式表示的比例尺称为数字比例尺。

设图上一条线段长为 d ，相应的实地水平距离为 D ，则该地图的比例尺为：d= 1 DM（1-1）式中，M 称为比例尺分母。

比例尺的大小视分数值的大小而定。

M 越大，比例尺越小；M越小，比例尺越大。

数字比例尺也可写成 1：500、1：1 000、1：2 000 等形式。

地形图按比例尺的大小分为三类：1：500、1：1 000、1：2 000、1：5 000 为大比例尺地形图；1：10 000、1：25 000、1：50 000、1：100 000 为中比例尺地形图；1：250 000、1：500 000、1：1 000 000 为小比例尺地形图。
