LTE信道图

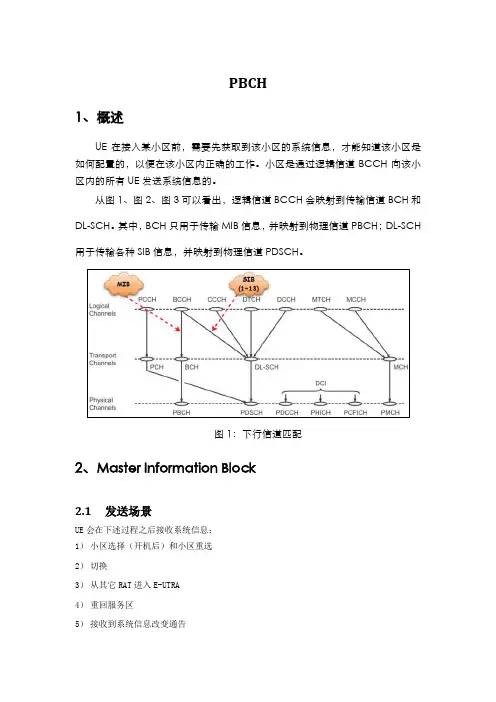

PBCH1、概述UE在接入某小区前，需要先获取到该小区的系统信息，才能知道该小区是如何配置的，以便在该小区内正确的工作。

小区是通过逻辑信道BCCH向该小区内的所有UE发送系统信息的。

从图1、图2、图3可以看出，逻辑信道BCCH会映射到传输信道BCH和DL-SCH。

其中，BCH只用于传输MIB信息，并映射到物理信道PBCH；DL-SCH 用于传输各种SIB信息，并映射到物理信道PDSCH。

图1：下行信道匹配2、M aster Information Block2.1发送场景UE会在下述过程之后接收系统信息：1）小区选择（开机后）和小区重选2）切换3）从其它RAT进入E-UTRA4）重回服务区5）接收到系统信息改变通告6）接收到ETWS通告指示7）接收到CDMA2000上层请求8）系统信息超出最大有效期-周期性的补充点：LTE中之所以要在切换后接受系统消息，是因为LTE系统设计扁平化以后取消了RNC网元，也就是LTE中切换的测量配置下发、判决都是eNodeB完成，在当前不支持X2口切换前提下，切换完成后UE对于该小区下的系统消息配置是不清楚，所以会接收系统消息；如果支持X2口切换的话，在切换前源eNodeB和目标eNodeB之间会交互配置信息，则不用接收系统消息。

2.2发端网元处理组装消息内容2.3收端网元处理接收到MasterInformationBlock后,UE将：1）应用phich-Config中携带的无线资源配置信息；1）当T311正在运行，UE处于RRC_IDLE或者RRC_CONNECTED状态：2）如果UE没有相关小区的有效系统信息：3）将ul-Bandwidth 设置为dl-Bandwidth，直到接收到SystemInformationBlockType2。

2.4字段解释1.1.1dl-bandwidth1)字段类型：BIT STRING (SIZE (4））2)字段描述：下行带宽。

LTE信道详解信道及信号逻辑、传输、物理信道逻辑、传输、物理信道映射逻辑信道定义传送信息的类型，这些数据流是包括所有用户的数据。

传输信道是在对逻辑信道信息进行特定处理后再加上传输格式等指示信息后的数据流。

物理信道是将属于不同用户、不同功用的传输信道数据流分别按照相应的规则确定其载频、扰码、扩频码、开始结束时间等进行相关的操作，并在最终调制为模拟射频信号发射出去；不同物理信道上的数据流分别属于不同的用户或者是不同的功用。

下行信道映射关系上行信道映射关系对于上行来说，逻辑信道公共控制信道CCCH、专用控制信道DCCH以及专用业务信道DTCH都映射到上行共享信道UL-SCH，对应的物理信道为PUSCH。

上行传输信道RACH 对应的物理信道为PRACH。

对于下行来说，逻辑信道寻呼控制信道PCCH对应的传输信道为PCH，对应物理信道为PDSCH承载；逻辑信道BCCH映射到传输信道分为两部分，一部分映射到BCH，对应物理信道PBCH，主要是承载MIB（MasterInformationBlock）信息，另一部分映射到DL-SCH，对应物理信道PDSCH，承载其它系统消息。

CCCH、DCCH、DTCH、MCCH (Multicast Control Channel)都映射到DL-SCH，对应物理信道PDSCH。

MTCH (Multicast Traffic Channel)承载单小区数据时映射到DL-SCH，对应物理信道PDSCH。

承载多小区数据时映射到MCH，对应物理信道PMCH。

物理信道简介物理信道：对应于一系列RE的集合，需要承载来自高层的信息称为物理信道；如PDCCH、PDSCH等。

物理信号：对应于物理层使用的一系列RE，但这些RE不传递任何来自高层的信息，如参考信号(RS)，同步信号。

下行物理信道：PDSCH: PhysicalDownlink SharedChannel(物理下行共享信道) 。

主要用于传输业务数据，也可以传输信令。

8
特殊子帧
关键技术 帧结构 物理信道 物理层过程
• TD-LTE特殊子帧继承了TD-SCDMA的特殊子 特殊子帧
帧设计思路，由DwPTS，GP和UpPTS组成。
配置
Normal CP
DwPTS
GP
UpPTS
• TD-LTE的特殊子帧可以有多种配置，用以改
0
变DwPTS，GP和UpPTS的长度。但无论如何
• TD-SCDMA的DwPTS无法传输数据，所以TD-LTE在这方面是有提高的。如果小区覆 盖距离和远距离同频干扰不构成限制因素（在这种情况下应该采用较大的GP配置）， 推荐将DwPTS配置为能够传输数据
10
UpPTS
关键技术 帧结构 物理信道 物理层过程
• UpPTS可以发送短RACH（做随机接入用）和SRS（Sounding参考信号， 详细介绍见后）
解调出BCH
广播消息：MIB&SIB
•MIB在PBCH上传输, 包含了接入LTE系统所 需要的最基本的信息：
•下行系统带宽 •PHICH资源指示 •系统帧号(SFN） •CRC •使用mask的方式 •天线数目的信息等
问题：大家还记得PBCH信道的调 制方式吗？
• SIB在DL-SCH上传输，映射到物理信道PDSCH ，
0 1 2 3 4 5 6
TD-LTE上下行配比表
Switch-point periodicity
Subframe number 01234 5 6789
5 ms 5 ms 5 ms 10 ms 10 ms 10 ms 5 ms
D S UUU D SUUU D S UUD D SUUD D SUDD D SUDD D S UUU D DDDD D S UUD D DDDD D SUDD D DDDD D S UUU D SUUD

• LTE使用天线端口来区分空间上的资源。天线端口的定义是从接收机的角 度来定义的，即如果接收机需要区分资源在空间上的差别，就需要定义多个 天线端口。天线端口与实际的物理天线端口没有一一对应的关系。 • 由于目前LTE上行仅支持单射频链路的传输，不需要区分空间上的资源， 所以上行还没有引入天线端口的概念。 • 目前LTE下行定义了三类天线端口，分别对应于天线端口序号0~5。 小区专用参考信号传输天线端口：天线端口0~3 MBSFN参考信号传输天线端口：天线端口4 终端专用参考信号传输天线端口：天线端口5
R0
R0
R1
R1
Two antenna ports
R0
R0
R1
R1
Not used for transmission on this antenan port
R0
R0
R1
R1
Reference symbols on this antenna port
R0
l 0
R0
l 5 l 0 l 5 l 0
主同步信号
辅同步信号
主同步信号
控制区域
数据区域
控制区域
数据区域
FS1，常规CP
FS2，常规CP
主/辅同步信号序列
主同步信号使用Zadoff-Chu序列 副同步信号使用的序列由两个长度为31的二进制序列通过交织级联产生，并且 使用由主同步信号序列决定的加扰序列进行加扰，长度为31的二进制序列以及加 扰序列都由m序列产生。
7 symbols
7 symbols
下行Unicast/MBSFN子帧
MBSFN传输时，控制区域1~3个符号 MBSFN传输时，控制区域1～2个符号
Nc subcarriers
