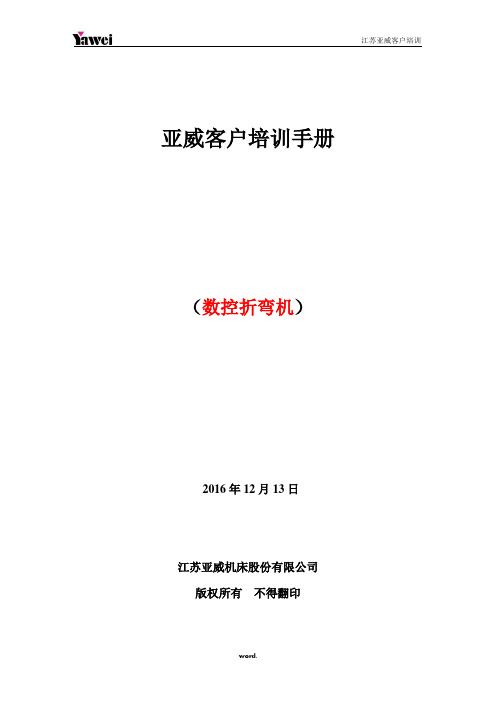

亚威客户培训手册（数控折弯机）2016年12月13日江苏亚威机床股份有限公司版权所有不得翻印目录一、机床结构原理 (5)1.1机床主要机械结构、机械主要大部件介绍 (5)1.2机床各数控轴的定义、功能 (6)1.3数控折弯机工作原理 (6)1.4各数控轴参考点的定义及寻参动作过程，寻参时的特殊注意事项 (6)1.5电柜门上及操作面板上各按钮功能介绍 (6)1.5.1电柜门各按钮功能介绍 (6)1.5.2操作面板各按钮功能介绍 (7)二．数控系统、电气部件介绍 (8)2.1数控系统构成、功能特点介绍 (8)2.2四种工作方式的具体介绍（编程、手动、自动、半自动） (8)2.3数控系统操作界面各功能区域介绍 (9)2.4机器运行状态介绍（滑块、后挡料工作状态） (9)2.5柜内主要电气元件的名称、作用 (9)2.6伺服驱动正常显示状态及常见报警代码含义 (9)2.7数控系统各界面详细介绍 (12)2.8数控系统手动调整Y轴、后挡料各轴功能介绍 (12)三．机床的基本操作 (12)3.1机器正确的开机、关机顺序及注意事项 (12)3.2折弯模具的选择及应用 (12)3.3折弯板材与模口的选择操作 (12)3.4单次折弯编程操作演示 (13)3.5多步折弯编程操作演示 (15)3.6选择执行一个已经存在的程序进行折弯操作演示 (15)3.7新建上、下模具的编程操作演示 (16)3.9工件程序的调用、编辑、删除操作 (17)四. 折弯应用、调整 (18)4.1上下模具更换安装和相关模具属性参数修改设定 (18)4.2折弯压力表解读、应用 (18)4.2.1折弯压力表解读 (18)4.2.1折弯压力表应用 (18)4.3各轴参考点校正的调整方法 (19)4.4不同折弯板材相关技术参数设定 (20)4.5折弯压力、工作台补偿校正 (21)4.6特殊模具的使用注意事项（特别是尖刀模具） (22)4.7滑块平行度的检查及调整 (23)4.8机床参数、模具及用户程序的备份及回装 (26)4.9折弯角度、尺寸不正确，折弯Y轴、X轴尺寸校正调整方法 (26)4.10折弯板材折不动时压力检查及调整 (27)4.11后挡料挡指平行度的检查及调整方法 (27)五．简单故障排查 (28)5.1数控系统报警代码含义及简单排查 (28)5.2滑块发生倾斜时滑块的落平操作 (30)六．安全注意事项 (31)6.1折弯时机器、模具不能超负载应用 (31)6.2滑块行程、开口编程安全注意事项 (31)6.3滑块非正常停机时安全操作 (31)6.4折弯操作时客户的安全注意事项 (32)6.4.1按规定使用机床 (32)6.4.2允许使用机床的人员 (32)6.4.3由集成配电柜产生的危险 (32)6.4.4从事与工件有关工作时的危险 (32)七．机床维护保养 (36)7.1机床日常保养 (36)7.2机床月度保养 (36)7.3机床年度保养 (37)注：目录中标红的内容为服务人员在机床安装调试时必须按照此手册给客户进行培训的内容；其余内容由客户自行学习了解，后期若有需要可来我公司培训或者由服务人员上门培训。

设备技术文件设备名称：电液数控板料折弯机设备型号：ZYB-160T/3200—DA52S一、机器主要技术参数:二、数控系统：荷兰DELEM公司生产提供的DA62S数控系统集成的DA-62S数控系统，不仅可以应用扭轴同步折弯机控制，也可以应用电液同步折弯机控制。

基于四轴控制的面板式按装结构，既可以直接安装在电柜上，也可以安装在悬吊柜上；DELEM公司友好的用户界面和TFT真彩LED显示器的DA65，拥有了折弯机的所有基本功能；其独特的“快捷键”操作方式；提供快捷而简洁的操作过程；“Y”轴的角度编程；工作台挠度补偿功能及压力控制均作为标准配置。

基于最新技术的DA-62S，提供了稳定可靠的解决方案。

其配备的USB接口，极大地方便了产品和模具的快速备份。

DA-62S的特点：一页式参数编程；工作台挠度补偿功能；模具库选择；后挡料第二轴控制（可选）；USB接口；先进的Y轴控制算法，即可闭环控制，也可控制开环阀；三、液压系统:1、液压阀：德国博士力士乐液压件；无堵油现像；2、台湾鼎基DZ密封件，具有耐高温，高耐磨性等优点3、油缸：济宁泰丰产，采用军工技术镀镍磷，具有耐磨及良好的自润滑性，油缸导套采用锌基耐磨合金。

4、液压泵：德国博士力士乐产，具有低噪音，使用寿命长等特点；5、数控模具：模具材料42CrMn,具有高强度和韧性，使用寿命长，折弯精度高，折弯精度在一度之内。

四、主要电气元件采用西门子公司产品；线路布局合理、简洁；五、机械部分:1、整机采用全钢焊接结构，振动消除应力，强度高，刚性好2、电液同步，精度高；滑块运行平稳、速度快；3、台湾产滚珠丝杆、直线导轨；重复定位精度高、无噪音；4、蜗轮、蜗带传动，低噪音；微调后挡料顶杆；挡料精度高；5、数控模具，快速装夹；确保装卸模具安全、快捷。

6、工作台有液压补偿缸装置；确保折弯工件的直线度高。

六、验收：1、验收方式：设备在供方完工后在供方进行设备验收。

2、验收标准：按国标GB-T14349-93《板料折弯机精度》和JB2257.1《折弯机技术条件》，及技术协议所制定的《验收大纲》执行。

DELEM & ESTUN G:\缪军\重要备份\DELEM海安培训(James025********)剪板机系统介绍E20DAC310DAC350G:\缪军\重要备份\DELEM海安培训(James025********)G:\缪军\重要备份\DELEM海安培训(James025********)折弯机系统介绍E20+，DA41，DA51，DA53/56，DA65W、DA66W、DA69WDELEM & ESTUNDA51 G:\缪军\重要备份\DELEM海安培训(James025********)DA51硬件连接说明G:\缪军\重要备份\DELEM海安培训(James025********)G:\缪军\重要备份\DELEM海安培训(James025********)G:\缪军\重要备份\DELEM海安培训(James025********)图中带*号的I/O端口表示根据不同的配置和参数有不同的作用。

信号A16 C16电液同步手动平行开关145号参数为0时，即滑块无位置检测扭轴同步退让换步参数为1 156 146G:\缪军\重要备份\DELEM海安培训(James025********)G:\缪军\重要备份\DELEM 海安培训(James025********)硬件连接说明DA51硬件诊断说明G:\缪军\重要备份\DELEM海安培训(James025********)进入诊断程序DA51：1、选择编程常量模式。

2、按‘N’键，提示输入密码。

3、输入密码：14753，回车确认，进入参数与诊断页面。

G:\缪军\重要备份\DELEM海安培训(James025********)G:\缪军\重要备份\DELEM 海安培训(James025********)硬件诊断说明键盘诊断操作模式键G:\缪军\重要备份\DELEM海安培训(James025********)G:\缪军\重要备份\DELEM海安培训(James025********)G:\缪军\重要备份\DELEM海安培训(James025********)G:\缪军\重要备份\DELEM海安培训(James025********)G:\缪军\重要备份\DELEM海安培训(James025********)G:\缪军\重要备份\DELEM 海安培训(James025********)硬件诊断说明系统初始化：DA51及DM51、DM54系统都没有专用于系统复位的菜单选择项，只能利用硬件复位，让系统进行初始化，初始化只清除系统内模具参数，机床外形参数、手动页面参数，同时复位系统内所有机床参数成缺省值。

一、DA52系统培训目录1PLC文件导入方法 (1)2系统软件升级方法 (2)3系统授权文件生成与安装方法 (3)4模具库的使用 (4)5DA52系统接线 (5)6系统诊断功能的使用 (6)7系统分析曲线的使用方法 (7)8PLC诊断的使用方法及PLC程序的简单逻辑 (8)9机床参数说明（新KO表） (12)10X,R 轴的调试方法及参数说明 (15)11调试中常见机床故障 (18)12电液机床如何调整折弯角度计算精度 (18)13 新滑块控制算法的调试 (26)1 PLC文件的导入（适用于V1.2以上版本）在系统停止状态，按下编程常量键进入编程常量界面在此界面输入密码（14753，32157，25789）进入机床参数界面选择1，总参数，按确认键进入总参数界面：选择USB记忆程序装置，在界面下方出现“安装：音序器“功能键将装有“SEQ-INP。

TXT”为文件名的PLC文件的U盘插入系统USB接口，再按下“安装：音序器”的功能键。

会出现提示界面“这将覆盖现有文，确认吗？选择“0”，取消此次操作。

选择“1”，新PLC文件将覆盖旧PLC文件。

退出重新启动系统完成PLC文件安装。

2 系统软件升级准备好装有升级软件的U盘，插入系统的USB接口进入机床参数界面选择“系统备份和安装”进入备份与安装界面按下“MAKE BACKUP”备份旧系统软件，按“CONTINUE”进入新软件升级界面选择“1”备份旧系统；选择“0”自动进行升级，完成后系统自动重启3 授权的生成及安装进入系统机床参数界面，选择“7。

选项”，进入“选项界面”按下“要求选项”功能键进入授权生成安装界面在对话框输入授权代码，按下“生成：UIR”键，生成UIR文件，到 生成授权证书，再用“导入：证书”功能键将授权证书输入系统。

4 模具库在系统为停止状态时，按下，可进入模具，重复按此键可在上下模之间切换它的编写方式与DA51相同，为数据填写方式。

DA52系统出现系统崩溃，无法直接升级的状况则按以下步骤处理：1 按住清除键2 系统上电（系统提示输入密码：25789）3 系统提示格式化系统4 按正常程序升级软件5 安装授权文件5 DA52 系统接线DA52及DA56的ANALOG-B 中的15#脚为阀放大器使能输入端，如需使用系统内置阀放大器此端子需加入24V电源。
