《数字电子技术》综合试题(A)一、单选题(每题1分)1. 二进制数1110111.11转换成十进制数是 （ ）。
A ．119. 125B ．119. 3C ．119 . 375D ．119.75 2. 已知逻辑函数的真值表如下，用卡诺图化简其逻辑表达式是（ ）。
A ．C Y = B ．ABC Y = C ．C AB Y += D ．C AB Y +=图1－13. 下列逻辑门类型中，可以用（ ）一种类型门实现另三种基本运算。
A ．与门B ．非门C ．或门D ．与非门 4. 根据反演规则，E DE C C A Y ++⋅+=)()(的反函数为（ ）。
A. E E D C C A Y ⋅++=)]([B. E E D C C A Y ⋅++=)(C. E E D C C A Y ⋅++=)(D. E E D C C A Y ⋅++=)( 5. 为实现数据传输的总线结构，要选用( )门电路。
A 或非 B OC C. 三态 D 与或非6. 输出端可直接连在一起实现“线与’’逻辑功能的门电路是( )。
A 与非门B 或非门C 三态门D OC 门7. TTL 与非门的关门电平是0.8V ，开门电平是2V ，当其输入低电平为0.4V ，输入高电平为3.2V 时， 其低电平噪声容限为( )。
A 0.4VB 1.2VC 1.8VD 2.4V 8. 门电路的平均传输延迟时间是（ ）。
C t pd =(t PHL + t PLH )/2 D t pd =(t PHL - t PLH )/29. 维持一阻塞D触发器是( )。
A下降沿触发 B上升沿触发C高电平触发 D低电平触发10. 能把缓慢变化的输入信号转换成矩形波的电路是 ( )。
A 单稳态触发器；B 多谐振荡器；C 施密特触发器；D 边沿触发器二、判断题(每题1分)1. 格雷码具有任意两组相邻代码之间只有一位不同的特性。
（）2. 逻辑函数表达式的化简结果是唯一的。
实验二TTL与非门逻辑功能及参数测试一、实验目的1、熟悉TTL与非门外型和管脚引线排列。
2、掌握TTL门电路逻辑功能测试方法。
3、掌握TTL门电路传输特性及主要参数的测试方法。
二、实验仪器1、万用表1块2、晶体管毫伏表1台3、数字电路实验箱1台4、器件74LS00 二输入端四与非门1片三、实验原理本实验采用四“与非”门74LS00，它共有四组独立的“与非”门（Ⅰ、Ⅱ、Ⅲ、Ⅳ），每组有两个输入端，其插脚位置如图1-15-1所示。
图1-15-1 74LS00引线排列图1-15-2 74LS00与非门（一组）每组的构造和逻辑功能相同。
现以其中一组说明如下：TTL与非门电路如图1-15-2所P AB “与非”TTL。
为输出端。
逻辑功能为P为“与非”门的二个输入端，B和A示。
．门的主要参数有：1、扇入系数N和扇出系数N：能使电路正常工作的输入端数目称为扇入系数N，电i0i路正常工作时能带动的同类门的数目称为扇出系数N。
02、输出高电平V：一般V≥3V。
OHOH3、输出低电平V：一般V≤0.3V。
OLOL4、电压传输特性曲线，开门电平V和关门电平V：图1-15-3所示之V~V关系曲0ONOFFi线称为电压传输特性曲线。
使输出电压V刚刚达到低电平V时的最低输入电压V称为开i0OL门电平V。
使输出电压V刚刚达到高电平V时的输入电压V称为关门电平V。
OFFOHON0i图1-15-3 电压传输特性曲线图1-15-4 输出波形延迟于输入波形5、输入短路电流I：一个输入端接地，其它输入端悬空时，流过该接地输入端的电流RD为输入短路电流I。
RD6、空载导通功耗P：指输入全部为高电平输出为低电平时的功率损耗。
ON7、空载截止功耗P：指输入为低电平输出为高电平时的功率损耗。
OFF8、抗干扰噪声容限：电路能够保持正确的逻辑关系所允许的最大干扰电压值，称为噪声容限。
其中输入低电平时的噪声容限为V=V-V，而输入高电平时的噪声容限为ILNLOFF V=V-V。

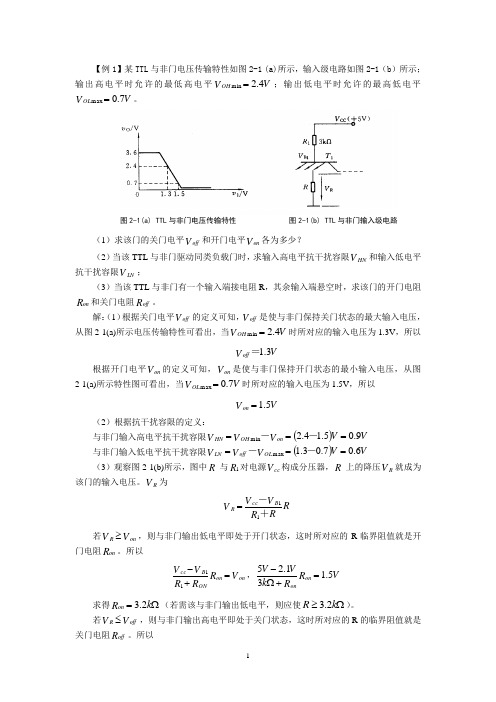

【例1】某TTL 与非门电压传输特性如图2-1 (a)所示，输入级电路如图2-1（b ）所示；输出高电平时允许的最低高电平V V OH 4.2min =；输出低电平时允许的最高低电平V V OL 7.0max =。
图2-1(a) TTL 与非门电压传输特性 图2-1(b) TTL 与非门输入级电路（1）求该门的关门电平V off 和开门电平V on 各为多少？（2）当该TTL 与非门驱动同类负载门时，求输入高电平抗干扰容限V HN 和输入低电平抗干扰容限V LN ；（3）当该TTL 与非门有一个输入端接电阻R ，其余输入端悬空时，求该门的开门电阻R on 和关门电阻R off 。
解：（1）根据关门电平V off 的定义可知，V off 是使与非门保持关门状态的最大输入电压，从图2-1(a)所示电压传输特性可看出，当V V OH 4.2min =时所对应的输入电压为1.3V ，所以V V off 3.1＝根据开门电平V on 的定义可知，V on 是使与非门保持开门状态的最小输入电压，从图2-1(a)所示特性图可看出，当V V OL 7.0max =时所对应的输入电压为1.5V ，所以V V on 5.1=（2）根据抗干扰容限的定义：与非门输入高电平抗干扰容限()V V V V V on OH HN 9.05.14.2min ===－－ 与非门输入低电平抗干扰容限()V V V V V OL off LN 6.07.03.1max ===－－（3）观察图2-1(b)所示，图中R 与R 1对电源V cc 构成分压器，R 上的降压V R 就成为该门的输入电压。
V R 为RR R V V V B cc R ＋－11=若V V on R ≥，则与非门输出低电平即处于开门状态，这时所对应的R 临界阻值就是开门电阻R on 。
所以V R R R V V on on ON B cc =+-11，V R R k V V on on5.131.25=+Ω- 求得Ω=k R on 2.3（若需该与非门输出低电平，则应使Ω≥k R 2.3）。
TTL与非门主要外部特性参数2．主要外部特性参数TTL与非门的主要外部特性参数有输出逻辑电平、开门电平、关门电平、扇入系数、扇出系数、平均传输时延和空载功耗等。
（1）输出高电平V oH：输出高电平V oH是指至少有一个输入端接低电平时的输出电平。
V oH的典型值是3.6V。
产品规范值为V oH≥ 2.4V，标准高电平V SH=2.4V。
（2）输出低电平V oL：输出低电平V oL是指输入全为高电平时的输出电平。
V oL的典型值是0.3V，产品规范值为V oL≤ 0.4V，标准低电平V SL= 0.4V。
（3）开门电平V ON：开门电平V ON是指在额定负载下，使输出电平达到标准低电平V SL的输入电平，它表示使与非门开通的最小输入电平。
V ON的典型值为1.5V，产品规范值为V ON≤1.8V。
开门电平的大小反映了高电平抗干扰能力，V ON愈小，在输入高电平时的抗干扰能力愈强。
（4）关门电平V OFF：关门电平V OFF是指输出空载时，使输出电平达到标准高电平V SH的输入电平，它表示使与非门关断所允许的最大输入电平。
V OFF的典型值为1V，产品规范值V OFF≥ 0.8V。
关门电平的大小反映了低电平抗干扰能力，V OFF越大，在输入低电平时的抗干扰能力越强。
（5）扇入系数N i：扇入系数N i是指与非门允许的输入端数目。
一般N i为2～5，最多不超过8。
（6）扇出系数N o：扇出系数N o是指与非门输出端连接同类门的最多个数。
它反映了与非门的带负载能力。
一般N o≥ 8。
扇入和扇出是反映门电路互连性能的指标。
（7）输入短路电流I iS：输入短路电流I iS是指当与非门的某一个输入端接地而其余输入端悬空时，流过接地输入端的电流。
在实际电路中，I iS是流入前级与非门的灌电流，它的大小将直接影响前级与非门的工作情况。
因此，对输入短路电流要加以限制，产品规范值I iS≤1.6mA。
（8）高电平输入电流I iH：高电平输入电流I iH是指某一输入端接高电平，而其他输入端接地时，流入高电平输入端的电流，又称为输入漏电流。
思考题：题2.1.1 答：肖特基二极管（SBD）、分流。
题2.1.2 答：基区、滞后。
题2.1.3 答：（A)、（B) 。
题2.1.4 答：对。
题2.2.1 答：A、B。
题2.2.2 答：C、D。
题2.2.3 答：4ns。
题2.2.4 答：（A）、（C）、。
题2.2.5 答：降低、降低。
题2.2.6 答：0、1和三态题2.2.7 答：若一个输出高电平，另一个输出低电平时，会在T4和T5间产生一个大电流，烧毁管子。
OC门“线与”在输出接一电阻和一5-30V电源电压。
题2.2.8 答：能、分时。
题2.2.9 答：1. 为了缩短传输延迟时间，电路中使用肖特基管和有源泄放电路，另外，还将输入级的多发射极管改用SBD代替，由于SBD没有电荷存储效应，因此有利于提高电路的工作速度。
电路中还接入了D3和D4两个SBD，当电路的输出端由高电平变为低电平时，D4经T2的集电极和T5的基极提供了一条通路，一是为了加快负载电容的放电速度，二是为了加速T5的导通过程。
另外，D3经T2的集电极为T4的基极提供了一条放电通路，加快了T4的截止过程。
2. 为降低功耗，提高了电路中各电阻的阻值，将电阻R5原来接地的一端改接到输出端，以减小T3导通时电阻R5上的功耗。
题2.3.1 答：A。
题2.3.2 答：A。
题2.3.3 答：A。
题2.3.4 答：导通。
题2.3.5 答：B、C。
思考题：题2.4.1 答：（A）分流。
题2.4.2 答：(B) 内部电阻和容性负载。
题2.4.3 答：(B) 3.3V；（C）5V；(D) 30V。
题2.4.4 答：CMOS反相器和CMOS传输门。
题2.4.5 答：加入缓冲器保证输出电压不抬高或者降低，正逻辑变负逻辑或者相反，与非变成或非，或者或非变为与非。
题2.4.6 答：（C）低、高。
题2.4.7答：（A) OD门；(B) OC门；（C）三态门。
16题2.4.8 答：（A)驱动大负载；(B)电平移位。

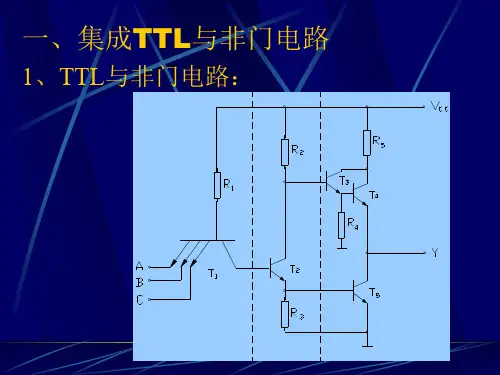

北京邮电大学1997年试题TTL与非门的开门电平和关门电平的大小，将直接影响器件的哪个性能指标？（A）抗干扰能力（B）输出电平（C）高电平负载能力（D）扇出系数【分析】TTL与非门的电路图和电路符号如图3.14所示，与非门的与功能由多发射极管T1来实现的。
T1的射极是与的输入端，T1的集极是与的输出。
（a）电路图（b）电路符号图3.14简化的TTL与非门下面列出了TTL与非门的参数。
空载导通功耗PcTTL门在静态未带负载时的功耗（功耗指器件在工作时所消耗的功率）。
由于输出为低电位时的静态功耗大于输出为高电位的功耗，故常测输出为低电位时的功耗（导通功耗）。
输入短路电路IISIIS是指当一个输入端接地，而其他输入端开路时，流向接地端的电流。
输入开门电平V on和输入关门电平V off开门电平V on指的是：当电路输出端接额定负载时，使电路输出端处于低电位状态所允许的最小输入电压。
关门电平V off指的是：当电路输出端接额定负载时，使电路输出端处于高电位状态所允许的最大输入电压。
关门电平和开门电平越靠近，越接近同一个数值（阈值电压），说明传输特性曲线越接近理想特性，并且抗干扰能力越强。
输出高电平VOH和输出低电平VOL输出高电平VOH的测试方法：输入端全接地，输出端空载条件下测得的输出端电压称为输出高电平VOH。
输出低电平VOL的测试方法：输入端为开门电平，输出端接316Ω负载电阻条件下测得的输出端电压称为输出低电平VOL。
输入漏电流IIHIIH指当一个输入端接高电位，而其他输入端接地时的输入电流。
扇入系数和扇出系数扇入系数指门的输入端数，扇出系数指一个门能够驱动同类型门的个数。
传输延时tpd和速度－功耗积传输延时是指与非门输出波形相对于输入波形的延时，如图3.15所示。
输出波形下降沿的50%相对输入波形上升沿的50%之间的时间间隔叫做导通延时tpHL；输出波形上升沿的50%相对输入波形下降沿的50%之间的时间间隔叫做关闭延时tpLH；平均传输延时（简称传输延时）tpd=（tpHL+tpLH）/2。

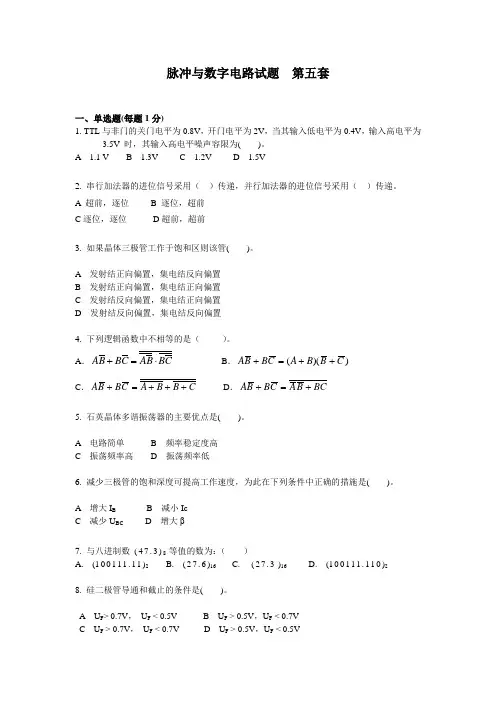

脉冲与数字电路试题 第五套一、单选题(每题1分)1. TTL 与非门的关门电平为0.8V ，开门电平为2V ，当其输入低电平为0.4V ，输入高电平为3.5V 时，其输入高电平噪声容限为( )。
A 1.1 VB 1.3VC 1.2VD 1.5V2. 串行加法器的进位信号采用（ ）传递，并行加法器的进位信号采用（ ）传递。
A 超前，逐位B 逐位，超前C 逐位，逐位D 超前，超前3. 如果晶体三极管工作于饱和区则该管( )。
A 发射结正向偏置，集电结反向偏置B 发射结正向偏置，集电结正向偏置C 发射结反向偏置，集电结正向偏置D 发射结反向偏置，集电结反向偏置4. 下列逻辑函数中不相等的是（ ）。
A ．CB B AC B B A ⋅=+ B ．))((C B B A C B B A ++=+ C ．C B B A C B B A +++=+D ．BC B A C B B A +=+5. 石英晶体多谐振荡器的主要优点是( )。
A 电路简单B 频率稳定度高C 振荡频率高D 振荡频率低6. 减少三极管的饱和深度可提高工作速度，为此在下列条件中正确的措施是( )。
A 增大IB B 减小IcC 减少U BCD 增大β7. 与八进制数 (47.3)8 等值的数为：（ ）A. (100111.11)2B. (27.6)16C. (27.3 )16D. (100111.110)28. 硅二极管导通和截止的条件是( )。
A U F > 0.7V ， U F < 0.5VB U F > 0.5V ，U F < 0.7VC U F > 0.7V ， U F < 0.7VD U F > 0.5V ，U F < 0.5V9. 半导体中有两种载流子，分别是( )。
A 原子和中子B 电子和空穴C 电子和质子D 电子和离子10. 若已知AC AB C A B A =+=+,，则（ ）A ． B=C = 0B ． B=C =1 C ． B=CD ． B ≠C 11. 下列数中,最大的数是 （ ）。
北京邮电大学1997年试题TTL与非门的开门电平和关门电平的大小，将直接影响器件的哪个性能指标？（A）抗干扰能力（B）输出电平（C）高电平负载能力（D）扇出系数【分析】TTL与非门的电路图和电路符号如图3.14所示，与非门的与功能由多发射极管T1来实现的。
T1的射极是与的输入端，T1的集极是与的输出。
（a）电路图（b）电路符号图3.14简化的TTL与非门下面列出了TTL与非门的参数。
空载导通功耗PcTTL门在静态未带负载时的功耗（功耗指器件在工作时所消耗的功率）。
由于输出为低电位时的静态功耗大于输出为高电位的功耗，故常测输出为低电位时的功耗（导通功耗）。
输入短路电路IISIIS是指当一个输入端接地，而其他输入端开路时，流向接地端的电流。
输入开门电平V on和输入关门电平V off开门电平V on指的是：当电路输出端接额定负载时，使电路输出端处于低电位状态所允许的最小输入电压。
关门电平V off指的是：当电路输出端接额定负载时，使电路输出端处于高电位状态所允许的最大输入电压。
关门电平和开门电平越靠近，越接近同一个数值（阈值电压），说明传输特性曲线越接近理想特性，并且抗干扰能力越强。
输出高电平VOH和输出低电平VOL输出高电平VOH的测试方法：输入端全接地，输出端空载条件下测得的输出端电压称为输出高电平VOH。
输出低电平VOL的测试方法：输入端为开门电平，输出端接316Ω负载电阻条件下测得的输出端电压称为输出低电平VOL。
输入漏电流IIHIIH指当一个输入端接高电位，而其他输入端接地时的输入电流。
扇入系数和扇出系数扇入系数指门的输入端数，扇出系数指一个门能够驱动同类型门的个数。
传输延时tpd和速度－功耗积传输延时是指与非门输出波形相对于输入波形的延时，如图3.15所示。
输出波形下降沿的50%相对输入波形上升沿的50%之间的时间间隔叫做导通延时tpHL；输出波形上升沿的50%相对输入波形下降沿的50%之间的时间间隔叫做关闭延时tpLH；平均传输延时（简称传输延时）tpd=（tpHL+tpLH）/2。
TTL门的传输延时在3ns到40ns之间。
延迟时间门的传输延时和空载导通功耗的乘积称为速度－功耗积，其值越小越好。
【解答】由分析部分得知，开门电平和关门电平的大小影响器件的抗干扰能力，所以本题的答案为（A）。
【扩展】集电极开路输出的TTL门电路也称OC门。
集电极开路输出与非门称为开路与非门。
集电极开路与非门有以下特点：①可以对它们进行线与逻辑（形如F=A·B·…·M的逻辑）。
几个OC与非门输出直接相连，构成线与逻辑。
例如，两个OC与非门输出相连构成一个与或非门，即：注意，形如F=A+B+…+M的逻辑叫线或逻辑，例如F=(AB)+(CD)是(AB)与(CD)进行线或操作。
②电路的上升延迟变大摘要:提出了在TMS320C6000系列DSP上应用McBSP实现I2C总线接口协议的方法，使DSP可以接入其他需要I2C总线配置的智能器件，系统结构简单，硬件设计容易，资源消耗小。
关键字:I2C总线 GPIO McBSP DSP1 引言TI公司的TMS320C6000[1,2]系列是高性能的DSP，可广泛的用于XDSL、无线基站、数字图像处理等方面。
在进行数字图像处理时，通常需要视频解码器诸如SAA7111A之类的模拟视频前端，而大多数的视频解码器进行初始化通常是通过两线的I2C总线接口，但是现在的DSP和MCU大部分都没有I2C总线接口，在这种情况下我们可以应用两个通用的IO线，通过软件的方法来模拟I2C总线的协议，继而完成I2C总线的接口。
在TMS320C6000中通常都有两个或两个以上的多通道缓冲串行接口McBSP，McBSP不仅可以配制成串行接口还可以独立的配制成通用的输入（GPI）、输出(GPO)和输入输出端口(GPIO)。
I2C[3]串行总线是用双向数据线(SDA)和串行时钟线(SCL)两根信号线，在连接到该总线的器件之间传送信息。
总线上的每个器件均可设置一个唯一地址，然后根据所设的功能进行信息的发送或接收。
除了作为发送器和接收器以外，在执行数据传输时，总线的器件还可以设定为主控器和受控器。
通常由主控器启动总线上的数据传输，并产生数据传输所需的时钟信号。
而被其寻址的其它器件均为受控器，这意味着总线上可连接多个有控制总线的器件。
I2C总线上的数据传输率为100kbit／s，快速方式下可达400kbit／s。
连接到总线上的器件数仅受400pF的总线电容的限制。
同时，为了避免总线信号的混乱，要求连接到总线上的各器件输出端必须是集电极开路或漏极开路，以便产生“线与”功能。
I2C总线上的SDA和SCL线都是双向传输线，它们可通过一个电阻连接到正电源端，当总线处于空闲状态时，两条线均为高电平。
2 硬件设计I2C总线的硬件设计非常方便，只需要将SDA 和SCL连接即可，在I2C总线上只允许有一个主控器，其余的都是受控器。
当节点的个数大于了400pF的限制时，可以通过总线驱动器如82B715来进行总线扩展。
连接见图13 软件设计3.1 McBSP的配置I2C总线应用McBSP的两个管脚，首先禁用McBSP功能以便将McBSP的管脚配制成GPI、GPO、GPIO。
本文应用McBSP0的CLKX0作为I2C总线的SCL，FSX0作为I2C总线的SDA，McBSP的DX,DR，通常不能配置成I2C的SDA,因为SDA是双向的,而DX,DR只能配制成单一的输入或输出。
配置代码如下：McBSP0_SPCR=0x00000000;//McBSP0 发送和接收复位McBSP0_PCR=0x00003F00;// McBSP0的所有的管脚都配置为GPIO,CLKX0和FSX0为输出对于主机来说SCL总是输出，所以它的方向是保持不变的，SCL应该输出0，1作为接口的时钟，为了实现此功能我们定义一个宏（MACROS）:SET_SCLHI( ) SET_SCLLO( )#define Set_SCLHi( ) McBSP0_SPSA = PCR; McBSP0_SPSA |= 0x00000002#define Set_SCLLo( ) McBSP0_SPSA = PCR; McBSP0_SPSA &= 0XfffffffdI2C总线的数据线SDA当写的时候是输入，读的时候是输出。
为了改变SDA的方向可以定义Set_SDADirOut( ) Set_SDADirIn( )#define Set_SDADirOut( ) McBSP0_SPSA = PCR; McBSP0_SPSA | = 0x00000800#define Set_SDADirIn( ) McBSP0_SPSA = PCR; McBSP0_SPSA &= 0xFFFFF7FFSDA应该依照数据位的0,1来变化，为了输出1，0定义Set_SDAHi( ) Set_SDALo( )#define Set_SDAHi( ) McBSP0_SPSA = PCR; McBSP0_SPSA |= 0x00000008#define Set_SDALo( ) McBSP0_SPSA = PCR; McBSP0_SPSA &= 0xFFFFFFF7定义好之后可以模拟I2C总线的协议进行传送，例如在SAA7111A上的I2C总线接口是用来对SAA7111A进行初始化用的，SCL的频率可以从0到400KHZ，为了控制SCL的频率可以应用DSP的TIMER0来控制。
当CPU为100MHZ时：TCR = 0x00000010; // 停止 TIMER0 and TDDR=0PRD = 6249; // TIMER0 rate = CPU-Frequency/(PDR+1) = 100MHz/6250 = 16kHz...TCR &= 0xFFFFFFEF; // 开始 TIMER03．2 I2C总线协议编程3．2．1 I2C总线协议读写数据流的编程为了进行I2C总线的通讯，我们选用每位数据流4帧（FRAMES）,以便延迟和噪声干扰最小，4帧每位的数据流保证了SDA不会变化在SCL的边沿处，仅仅允许数据变化在FRAME0，读仅在FRAME2。
如图2所示I2C总线的写程序如下void I2CWrite(unsigned int WriteBit){Set_SDADirOut( ); // 设置SDA为输出switch(FrameCount){case(0): // 起始帧Set_SCLLo( ); // SCL 为 0if (WriteBit == 0) // SDA = WriteBitSet_SDALo( );elseSet_SDAHi( );break;case(3): // 第4帧Set_SCLLo( ); //break;default: // 在第2，3帧Set_SCLHi( ); // SCL 为 1}FrameCount += 1; // 帧计数if (FrameCount > 3){FrameCount = 0;BitIndex = (BitIndex >> 1); } // 准备下一个发送位}I2C总线的读程序与写程序很类似，只需要改变SDA为输入即可。
3．2．2 I2C总线的开始位和停止位的编程I2C总线的开始位和停止位有3帧产生，在I2C总线传输过程中，仅当总线空闲(SCL线和SDA线均为高电平)时，数据传送才能开始，此时总线上的任何器件均可以控制总线。
其中当SCL线为高电平且SDA线由高变低时为开始条件；而当SCL线为高电平且SDA线由低变高时为结束条件。
如图3所示开始位：void I2CSTA ( ){ // I2C 开始位Set_SDADirOut ( );//定义SDA为输出switch ( FrameCount ){case (1): // 第2帧Set_SCLHi ( );Set_SDALo( );break;case (2): // 第三帧Set_SCLLo ( );Set_SDALo( );break;default: // 第一帧Set_SCLHi ( );Set_SDAHi ( );}FrameCount += 1; // 帧计数if ( FrameCount > 2 ){FrameCount = 0;BitIndex = 0x0080; } // 定义的低8位}停止位的编程方法只需要按照上面所说的将SCL线为高电平且SDA线由低变高即可。
3．2．3 I2C总线的数据格式起始位受控器件地址读写控制位0/1 应答位数据应答位…停止位I2C总线数据传输格式[3]如图4。
