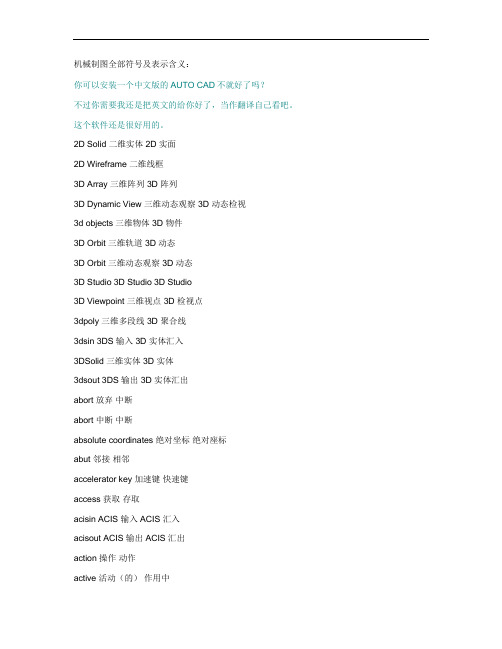

机械制图全部符号及表示含义：你可以安装一个中文版的AUTO CAD不就好了吗？不过你需要我还是把英文的给你好了，当作翻译自己看吧。

这个软件还是很好用的。

2D Solid 二维实体 2D 实面2D Wireframe 二维线框3D Array 三维阵列 3D 阵列3D Dynamic View 三维动态观察 3D 动态检视3d objects 三维物体 3D 物件3D Orbit 三维轨道 3D 动态3D Orbit 三维动态观察 3D 动态3D Studio 3D Studio 3D Studio3D Viewpoint 三维视点 3D 检视点3dpoly 三维多段线 3D 聚合线3dsin 3DS 输入 3D 实体汇入3DSolid 三维实体 3D 实体3dsout 3DS 输出 3D 实体汇出abort 放弃中断abort 中断中断absolute coordinates 绝对坐标绝对座标abut 邻接相邻accelerator key 加速键快速键access 获取存取acisin ACIS 输入 ACIS 汇入acisout ACIS 输出 ACIS 汇出action 操作动作active 活动（的）作用中adaptive sampling 自适应采样最适取样add 添加加入Add a Printer 添加打印机新增印表机Add mode 添加模式Add Plot Style Table 添加打印样式表Add Plot Style Table 添加打印样式表Add Plotter 添加打印机Add Plotter 添加打印机Add to Favorites 添加到收藏夹加入我的最爱ADI ADI(Autodesk 设备接口 ADI (Autodesk 设备介面adjacent 相邻相邻Adjust 调整调整Adjust Area fill 调整区域填充调整区域填满AdLM (Autodesk License Manager AdLM（Autodesk 许可管理器）Administration dialog box 管理对话框管理对话方块Advanced Setup Wizard 高级设置向导进阶安装精灵Aerial View 鸟瞰视图鸟瞰视景affine calibration 仿射校准关系校正alert 警告警示alias 别名别名aliasing 走样锯齿化align 对齐对齐aligned dimension 对齐标注对齐式标注alignment 对齐(方式对齐allocate 分配配置Altitude 标高高度ambient color 环境色环境颜色ambient light 环境光环境光源angular dimension 角度标注角度标注angular unit 角度单位角度单位annotation 注释注解anonymous block 无名块匿名图块anti-aliasing 反走样消除锯齿aperture 靶框锁点框apparent intersections 外观交点外观交点append 附加附加Application key 授权申请号应用程式码appload 加载应用程序载入应用程式Apply 应用/申请套用approximation points 近似点近似点arc 圆弧弧Architectual Ticks 建筑标记建筑斜线area 区域,面积区域 ,面积Argument 参数引数Arrange icons 排列图标排列图示array 阵列阵列arrowhead 箭头箭头ASCII ASCII （美国标准信息交换码） ASCII aseadmin ASE 管理 ASE 管理aseexport ASE 输出 ASE 汇出aselinks ASE 链接 ASE 连结aserows ASE 行 ASE 列aseselect ASE 选择 ASE 选取asesqled SQL 编辑 ASE SQL 编辑器Aspect 纵横向间距纵横向间距aspect ratio 宽高比纵横比assign 指定指定Assist 助理辅助associative dimension 关联标注关联式标注associative hatches 关联填充关联式剖面线attach v.附着贴附attdef 属性定义属性定义attdisp 属性显示属性显示attedit 属性编辑属性编辑attenuation 衰减衰减attenuation of light 灯光衰减光源衰减attext 属性提取属性萃取attredef 属性重定义属性重新定义attribute definition 属性定义属性定义Attribute Display 属性显示属性显示attribute extraction file 属性提取文件属性萃取档attribute extraction template file 属性提取样板文件属性萃取样板档attribute prompt 属性提示属性提示attribute tag 属性标签属性标签attribute value 属性值属性值audit 核查检核authorization code 授权码授权码AutoCAD library search path AutoCAD 库搜索路径 AutoCAD 资源库搜寻路径autocommit 自动提交自动确定AutoTrack 自动追踪自动追踪axis tripod 三轴架三向轴azimuth 方位角方位Back Clipping On 后向剪裁打开back view 后视图后视景background color 背景色背景颜色backup 备份备份Backward 反向左右反向bad 不正确的不正确base 基点基准,底端,底部base dimension 基准标注基线式标注base grips 基夹点基准掣点base point 基点基准点baseline 基线基准线基线式baseline dimension 基线标注基线式标注Basic color 基本色基本颜色batch plotting 批处理打印批次出图beam angles of spotlights 聚光灯光束角度点光源光线角度Beep on Error 出错报警错误时发出哔声bevel 倒角斜切bevel 倒角斜切beveling objects 斜角对象斜切物件Bezier curve Bezier 曲线 Bezier 曲线Big Font 大字体大字体bind 绑定并入bitmap 位图点阵图blend 合成混成blipmode 点标记模式点记模式block 块图块block definition 块定义图块定义block reference 块参照图块参考block table 块表图块表格bmpout BMP 输出 BMP 汇出body 体主体Boolean operation 布尔运算布林运算borders 边框图框bottom view 仰视图下视景boundary 边界边界boundary sets 边界集边界集bounding 边（框）边界框break (v. 打断切断Bring Above Object 置于对象之上置于物件上方Bring to Top 顶置置于最上方brower 浏览器浏览器built-in 内置的内建bulge 凸度凸度bump map 凹凸贴图凸纹贴图button menu 按钮菜单按钮功能表BYBLOCK 随块 BYBLOCKBYLAYER 随层 BYLAYERbyte 字节位元组cabling 电缆布线配线cal 计算器校正calibrate 校准校正call 调用呼叫callback 回调(for LISP 回覆callback 回叫回覆camera 相机照相机camera angle 相机角度相机角度Cancel 取消取消cap 封口封口cascade 层叠（的）重叠排列case （大小）写大小写cast 投射投射catalog 目录目录cell 单元储存格Center 圆心中心center mark 圆心标记中心点标记centerline 中心线中心线centroid 形心,质心矩心chamfer 倒角倒角change 修改变更character 字符字元Check 检查检查Check Box 复选框勾选框Check Spelling 拼写检查拼字检查child dimension style 下级标注样式子标注型式chord 弦翼弦chprop 修改特性变更性质circle 圆圆circular external reference 循环外部参照循环外部参考Circumference 圆周圆周class 类等级, 类别clause 子句子句Clean 清除清理Clean 清除清理clear 清除清除client 客户机用户端clip 剪裁截取Clipboard 剪贴板剪贴簿clipping boundaries 剪裁边界截取边界clipping planes 剪裁平面截取平面Close 闭合关闭(用于档案,闭合(用于边界,线,面域cluster 组丛集code pages 代码页字码页color 颜色著色color depth 颜色深度颜色深度color map 色表颜色对映Color Wheel 颜色轮盘色轮color-dependent 颜色相关Color-Dependent Plot Style Table 颜色相关打印样式表dangle 不固定的悬挂Dark Color 暗色暗色dash 虚线虚线data integrity 数据完整性资料完整性database 数据库资料库datum 基准基准面datum axis 基准轴基准轴datum dimension 基准标注基准标注datum identifier 基准标识基准识别字datum reference frames 基准参考框架基准参考框datum reference letters 基准参考字母基准参考文字dbConnect 数据库连接资料库连结dbConnect Manager 数据库连接管理器dblist 数据库列表资料库列示DBMS drivers DBMS 驱动资料库管理系统 (DBMS ddattdef 属性定义对话框动态属性定义ddatte 属性编辑对话框动态属性编辑ddattext 属性提取对话框动态属性萃取ddcolor 颜色对话框动态颜色设定ddedit 文字编辑对话框编辑文字与属性定义ddgrips 夹点对话框动态掣点设定ddim 标注设置对话框标注设定ddinsert 插入对话框图块插入ddmodify 图元编辑对话框动态修改ddptype 点类型对话框点型式ddrename 重命名对话框动态更名ddrmodes 绘图模式对话框绘图设定ddselect 对象选择对话框动态选取设定dducs UCS 对话框动态 UCS 设定dducsp UCS 方向对话框动态 UCS 预设ddunits 单位对话框动态单位设定ddview 视图对话框动态视景ddvpoint 视点对话框动态检视点deactivate 释放停用dealer 经销商经销商decal effect 修剪效果除去杂质效果decimal dimensions 十进制标注十进位标注decurve 非曲线化直线化default 缺省预设值,预设default drawing 缺省图形预设图面default drawing 缺省图形预设图面definition point 定义点定义点Degenerate 退化退化delay 延迟延迟delete 删除删除DELta 增量差值demand loading 按需加载应要求载入dependent symbols 依赖符号deployment 展开布署Depth Map 深度贴图深度贴图derive 导出导出description 说明描述Design Center 设计中心设计中心detach 拆离分离Detection 检测侦测deviation 极限偏差偏差deviation tolerances 极限公差偏差公差device 设备设备device 设备设备Device and Default Selection 设备和默认General 基本一般generate 生成产生geometric characteristic symbols 几何特性几何特性符号Geometric Tolerance 形位公差几何公差geometry 几何图形几何图形global 全局（的）整体Gouraud renderings Gouraud Gouraud 着色 Gouraud 彩现Gradient 百分度渐层Grads 百分度分度graphic area 图形区图形区graphics cursor 图形光标图形游标graphics screen 图形屏图形萤幕graphics window 图形窗口图形视窗graphscr 图形屏图形萤幕gray 灰度灰阶grid 网格格点grid 网格,栅格格点grid mode 栅格模式格点模式grip 夹点掣点group 编组群组group code 组码群组码Haltftoning 半色调半色调handle 句柄处理码 (用于性质对话方块handshaking 握手信号交握Hardcopy 硬拷贝硬体复制,硬本hardware linetype 硬件线型硬体线型hardware lock 保密锁硬体锁hardware requirement 硬件需求硬体需求hatch 图案填充剖面线hatch areas 填充区域剖面区域hatch boundaries 填充边界剖面边界hatch pattern 填充图案剖面线样式hatch styles 填充样式剖面样式hatchedit 填充编辑剖面线编辑Heads-up Design 轻松设计抬头设计Height 高度高度help 帮助说明Hidden Line 隐藏线隐藏线hidden-line image 消隐图像隐藏线影像hide 隐藏(adj. 隐藏hide 消隐(v. 隐藏hideplot 消隐出图隐藏出图highlight 突出显示亮显highlight 亮光 (for the color of 3D object 亮显HIGHLIGHT 亮显亮显home page 主页首页home position 起始位置归位点hook line 钩线钩线hotspot 聚光角聚光点Hyperlink 超级链接超连结Icon 图标图示Identifier 标识符识别字IGES (International Graphics Exchange Specification 初始图形交换标准基本图形交换规格Ignore 忽略忽略image 图像影像implement 实现实施import 输入汇入Imprint 压印盖印Imprint 压印盖印included angle 包含角夹角infinite lines 无限长线无限长直线information 信息资讯Inherit Properties 继承特性继承性质initial environment 初始环境初始环境Initialize 初始化起始设定in-place 在位现地inquiry 查询查询inscribed polygons 内接正多边形内接多边形insert 插入插入Insertion 插入点插入点insertobj 插入对象插入物件instance 引用实例Instruction 指示指示integer 整数整数IntelliMouse 智能鼠标智慧型滑鼠IntelliMouse 智能鼠标智慧型滑鼠Intensity 强度强度interactive 交互的互动式Interchange 互换交替interface 介面介面interfere 干涉干涉Interference 干涉干涉Interference 干涉干涉interlace 隔行交错internal 内部的内部Internet Utilities Internet应用程序网际网路公用程式interpolation points 插值点内插点intersect 交集交集interval 间距/间隔间隔时间Invalid 无效（的）无效inverse linear attenuation of light 线性衰减光线的线性反比衰减inverse square attenuation of light 平方衰减光线的平方反比衰减Invisible 不可见不可见invoke 调用呼叫island 孤岛孤立物件Island detection 孤岛检测侦测孤立物件ISO (International Standards Organization ISO(国际标准化组织 ISO Isolation levels 隔离级别隔离层次isoline 素线等角线isometric 等轴测等角isometric snap style 等轴测捕捉样式等角锁点型式isometric view 等轴测视图等角视景isoplane 等轴测平面等角平面ISOPLANE 等轴测平面等角平面Italic 斜体斜体iterator 枚举器重述子join 合并结合joint 连接接合线Justification 对正对正方式justify 对正对正key 主键主键key n.名称主键knot vector 节点矢量要点向量label 标签标签landscape 横向横式Landscape 配景，风景,if used for "landscape object" etc. 横式Landscape Edit 编辑配景Landscape Library 配景库景物图库lateral tolerance symbol 尺寸公差符号侧向公差符号layer index 图层索引图层索引Layout 布局配置Layout from Template 来自样板的布局Layout from Template 来自样板的布局Layout Wizard 布局向导leader 引线引线Leading 前导前导Learning Assistance 学习助手学习助理Left View 左视图左视景legacy 传统旧式length 长度长度lengthen 拉长调整长度Lens Length 镜头长度镜头长度License Agreement 许可协议授权合约license key 许可证号授权码License Manager 许可管理器授权管理员License Server 许可服务器授权伺服器licenses 授权授权light 光源光源light color 浅色 (for RAMT-wood 亮色Light Color 暖色亮色lighting 照明效果照明Lightness 亮度亮度limits 图形界限范围,图面范围line 行线line 直线线line font 线型线字体line object 线性对象线物件line segment 线段线段line width 线宽线宽Linear Dimension 线性标注线性标注linetype 线型线型Lineweight 线宽线宽link 链接连结list 表串列list 列表串列list box 列表框列示框List Files 文件列表load 加载载入locale 局部本地location 网址(for Internet 位置location 位置(for file and directory 位置locked 锁定锁护locked layer 锁定图层锁护图层logfileoff 关闭日志文件关闭记录档logfileon 打开日志文件开启记录档logical 逻辑逻辑的long file name 长文件名长档名loop 环回路ltscale 线型比例线型比例LTSCALE 线型比例线型比例Ltype 线型线型lump 块小块magnet 磁吸磁铁magnification （缩放）比例倍率magnifying glass 放大镜放大境main window 主窗口主视窗major axis 长轴长轴Make 新建制作Make 建立制作malformed 有缺陷畸形的Manipulate 操作管理Manipulate 操作管理Manufacture 制造商制造商mapper 贴图贴图mapping 贴图贴图,对映marble 大理石大理石mark 标记标记massprop 质量特性质量性质match 匹配相符material condition 包容条件材质条件material condition symbols 包容条件符号材质条件符号Materials 材质对话框材质Materials Library 材质库材质库matlib 材质库材质库measure 测量测量measure 等距等分（菜单内容）测量Measurement 测量单位测量结果MEASUREMENT 在图形中设置测量值测量结果member 成员成员memory 内存记忆体menu 菜单功能表menu bar 菜单栏功能表列menuload 加载菜单自订功能表Merge 合并合并message 信息讯息metafile 图元文件中继档Method 方法方法 (用于物件导向程式观念Middle 中央点中央Middle Center 正中点正中Midpoint 中点中点minsert 多重插入插入图块阵列mirror 镜像镜射mirror line 镜像射线镜射线mirror3d 三维镜像 3 D 镜射Miscellaneous File Names 其他文件名其它档名Miter 斜接斜接mledit 多线编辑复线编辑mline 多线复线mlstyle 多线样式复线型式mode 模式模式model 型号模型model 型号模型model (v建模，(n模型模型model space 模型空间模型空间Modification 修改修改monitor resolution 显示器分辨率萤幕解析度monochrome 单色（的）单色mouse 鼠标滑鼠move 移动移动mslide 制作幻灯制作幻灯片mspace 模型空间模型空间mtext 多行文字多行文字Multiline 多线比例复线multiline scale 多线比例复线比例Multiline Style 多线样式复线型式mview 生成视口多重视埠mvsetup 设置图纸规格多重视埠设定named object 命名对象具名物件named plot style table 命名的打印样式表具名的出图型式表Named UCS 命名 UCS 具名 UCSnamed view 命名视图具名的视景NE Isometric 东北等轴测东北等角NE Isometric 东北等轴测东北等角Nearest 最近点最近点nested 嵌套巢状式nested blocks 嵌套块巢状式图块new 新建开新档案new 新的开新档案New Layout 新建布局New Layout 新建布局NURB surfaces NURBS（非一致有理 B 样条曲线） NURBS 曲面NW Isometric 西北等轴测西北等角NW Isometric 西北等轴测西北等角object 对象物件Object Properties 对象特性物件性质Object Properties Manager 对象特性管理器物件性质管理员Object Snap 对象捕捉物件锁点object snap override 对象捕捉覆盖物件锁点取代Object Snap Setting 对象捕捉设置objects 对象物件Oblique 斜尺寸界线倾斜obsolete 废弃旧式ODBC database ODBC数据库 ODBC 资料库offset 偏移偏移OLE OLE（对象链接和嵌入）物件连接与嵌入 (OLEolelinks OLE链接 OLE 连结online help 联机帮助线上说明online manuals 联机手册线上手册oops 恢复取消删除opacity map 不透明贴图不透明贴图open 打开开启 (大部分用于档案open 打开(的开启 (大部分用于档案OPM(Object Property Manager 对象特性管理器Optimization 优化最佳化option 选项选项Orbit 轨道动态, 动态检视Ordinate 坐标标注座标式orientation 方向方位origin 原点（对于坐标系）原点origin 原始位置(used for external Datebase 原点origin 起点（对于尺寸界线和标注）原点ortho 正交正交Ortho mode 正交模式正交模式orthogonal 正交正交的orthographic 正交正投影osnap 对象捕捉物件锁点outside 外部的外侧 (用于文字位置overall dimension scale 全局比例整体标注比例overflow 溢出高溢 (相对于 underflow,溢位overlay 覆盖覆叠overline 上划线顶线override 忽略 - For common sentences 取代override 替代 - For dimension 取代overwrite 覆盖取代Palette 控制板选盘Palette 调色板选盘pan 平移平移pane 窗格窗格paper space 图纸空间图纸空间parameter 参数参数parent dimension style 上级标注样式父系标注型式parse 分析分析Partial 部分局部Partial Load 部分加载局部载入Partial Load 部分加载局部载入password 口令密码Paste Special 选择性粘贴选择性贴上pasteclip 粘贴贴上截取pastespec 选择性粘贴选择性贴上path 路径路径pattern 方式 for "file search pattern" 样式pattern 图案 for hatch pattern, line pattern, etc. 样式pedit 多段线编辑聚合线编辑pen plotters 笔式绘图仪笔式绘图机pen speed 笔速笔速pen width 笔宽笔宽Perfomance 性能效能perimeter 周长周长personalization 个人化个人化pface 复合面聚合面Phong shading Phong 着色描影Photo Raytrace renderer 照片级光线跟踪渲染光线追踪相片彩现Photo Real renderer 照片级真实感渲染真实相片彩现photo realistic rendering 照片级真实感渲染相片质感彩现pick button 拾取键点选钮pickbox 拾取框点选框PICKFIRST 选择优先先点选picture 图片图片pixel 像素像素placeholder 占位符定位器plan 平面图平面plan view 平面视图平面视景planar projection 平面投影平面投影pline 多段线聚合线plot 打印出图Plot Configuration 打印配置出图规划plot files 打印文件出图档plot rotation 打印旋转出图旋转plot spooling 打印假脱机出图伫列Plot Style Manager 打印样式管理器plot style table 打印样式表出图型式表plotter 绘图仪绘图机plotter linetype 绘图仪线型绘图机线型Plotter Manager 打印机管理器Point Filters 点过滤点过滤器point marker 点标记点标记Point Sample 点采样取样点Point Style 点样式点型式pointer 指针指标pointing device 定点设备指向设备polar array 环形阵列环形阵列polar coordinate 极坐标极座标polar tracking 极轴追踪极座标追踪polar tracking 极轴追踪极座标追踪polyface meshes 多面网格聚合面网面polygon 正多边形多边形polygon 多边形多边形polygon meshes 多边形网格多边形网面polygon window 多边形窗口多边形视窗polygonal clipping boundaries 多边形剪切边界多边形截取边界polyline 多段线聚合线polyline clipping boundaries 多段线裁剪边界聚合线截取边界polyline segments 多段线线段聚合线线段polymesh 多边形网格聚合网面popup 弹出弹出Popup List 弹出列表弹出列示port 端口埠Portrait 肖像直式Portrait 纵向，if used for paper layout 直式positional tolerances 位置公差位置公差precision 精度精确度predefine 预定义事先定义的preferences 系统配置环境设定Preferences dialog box 系统配置对话框「环境设定」对话方块preview 打印预览预览primitive 原型基本原件Priority 优先级优先权priviledge 特权专用权Procedural material 过程化材质程序材质process 处理程序Profile 配置/剖面(图轮廓program (v. 编程程式Projected tolerance zone 投影公差带投影公差区Projected tolerances 投影公差投影公差prompt 提示提示Properties 特性内容Property painter 特性刷性质复制器Protocal 协议通讯协定prototype 原型原型proxy 代理代理proxy fonts 代理字体代理字型pull down menu 下拉菜单下拉功能表purge 清理清除pyramid 棱锥面三角锥体QDIM 快速标注快速标注qsave 快存快速存档qtext 快速文字快速文字Quadratic 二次二次quality 质量品质Quick Tour 快速指南快速导览radian 弧度弪度Radio Button 单选钮圆钮radius 半径 ?。

基于摩擦学的表面织构技术应用研究进展王素华,吴新跃海军工程大学摘要:表面织构是在摩擦面上加工出具有一定尺寸和排列的凹坑或微小沟槽的点阵,可有效改善表面摩擦学性能。

本文介绍了表面织构的几何参数和加工方法,总结了表面织构技术在机械部件、材料加工、磁存储设备、摩擦制动等方面的研究进展,展望了未来表面织构技术可能的发展方向。

关键词:表面织构技术;摩擦学性能;应用中图分类号:TG174.4;TH117文献标志码:AResearch on Applications of Surface Texturing Based on TribologyWang Suhua,Wu XinyueAbstract:Surface texturing has generate controlled opti mal shapes and locations of micro-dimples,that could i mprove the overall tri bological performance.The geometrical parameters and techniques of surface texture were introduced.The applications of surface texturin g like mechanical parts,material processi ng,magnetic storage and friction braking were reviewed.Some potential researches on surface texturing were put forward.Keywords:surface texturing;triblogical properties;application1引言摩擦磨损是工业设备失效的主要原因之一,据统计大约有80%的零件损坏是由于各种形式的磨损引起,磨损不仅消耗能源和材料,而且加速设备报废、导致频繁更换零件,对经济造成极大的损失[1]。

s-n晶体结构的取向关系的简称S-N晶体结构的取向关系是指晶体中晶面或晶轴在空间中的相对摆放关系。

晶体结构是固体材料中最基本的组成单元，对于了解其性质和应用具有重要意义。

晶体结构的取向关系研究帮助我们了解晶体的组成和性质，进而可以指导材料的设计和制备。

晶体结构的取向关系包括晶面取向和晶轴取向两个方面。

晶面取向是指晶体中不同晶面之间的相对摆放关系，晶轴取向则是指晶体中不同晶轴之间的相对摆放关系。

晶面取向关系研究主要涉及晶体的晶形和晶体面的位置，而晶轴取向关系研究则主要涉及晶体的晶格和晶轴的方向。

在实际研究中，晶体结构的取向关系可以通过实验方法获得，例如X射线衍射、电子衍射、中子衍射等。

这些方法通过测量晶体中不同晶面的相对方位关系，进而确定晶体结构的取向关系。

此外，也可以通过计算方法进行研究，例如分子动力学模拟、密度泛函理论等，这些方法可以通过模拟晶体中原子或分子的运动来研究晶体结构的取向关系。

晶面取向关系研究主要包括晶体的晶形和晶体面的位置。

晶形是指晶体表面的形状和外貌特征，而晶体面则是晶体内部原子排列的结果。

晶面取向关系可以通过测量不同晶面的角度和距离来确定。

晶轴取向关系研究主要包括晶格和晶轴的方向。

晶格是指晶体中原子或分子的排列方式，而晶轴则是晶格的方向。

晶轴取向关系可以通过测量晶体的晶胞参数和晶体轴的方向来确定。

晶面取向关系和晶轴取向关系可以相互影响，它们共同决定了晶体的整体结构和性质。

例如，在晶体生长过程中，晶体内部原子或分子的相互作用会影响晶体的晶面取向和晶轴取向。

另外，晶体的取向关系对晶体的力学性质、光学性质、电学性质等也有很大影响。

在材料科学中，晶面取向关系和晶轴取向关系在材料的制备和性能调控中具有重要意义。

例如，对于金属材料的机械性能研究中，晶体的晶面取向关系可以直接影响晶体的屈服强度和韧性；对于半导体材料的电学性能研究中，晶体的晶轴取向关系可以直接影响电子迁移率和载流子浓度。

总之，晶体结构的取向关系是研究晶体中晶面和晶轴相对摆放关系的重要课题，它帮助我们了解晶体的组成和性质，对于材料的制备和性能调控有着重要意义。

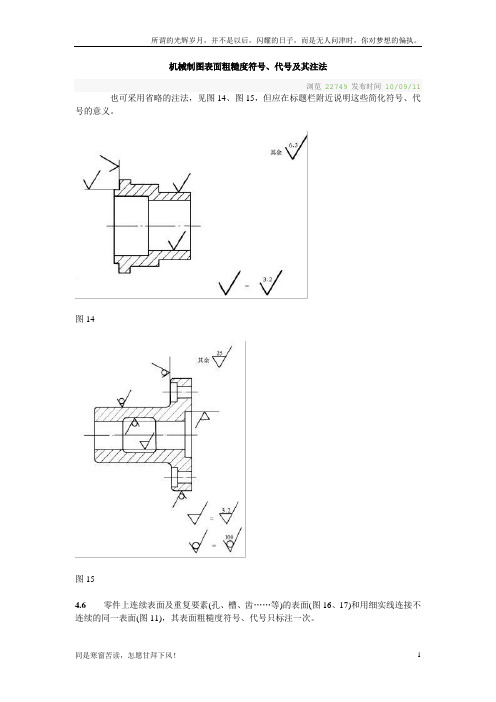

机械制图表面粗糙度符号、代号及其注法浏览22749发布时间10/09/11也可采用省略的注法，见图14、图15，但应在标题栏附近说明这些简化符号、代号的意义。

图14图154.6零件上连续表面及重复要素(孔、槽、齿……等)的表面(图16、17)和用细实线连接不连续的同一表面(图11)，其表面粗糙度符号、代号只标注一次。

图16图174.7同一表面上有不同的表面粗糙度要求时，须用细实线画出其分界线，并注出相应的表面粗糙度代号和尺寸，见图18。

图184.8中心孔的工作表面，键槽工作面，倒角、圆角的表面粗糙度代号，可以简化标注，见图19。

图194.9齿轮、渐开线花键、螺纹等工作表面没有画出齿(牙)形时，其表面粗糙度代号可按图20～25的方式标注。

图20图21图22图23图24图254.10需要规定表面粗糙度测量截面的方向时，其标注方法见图26。

图264.11需要将零件局部热处理或局部镀(涂)覆时，应用粗点划线画出其范围并标注相应的尺寸，也可将其要求注写在表面粗糙度符号长边的横线上，见图27、图28。

图27图28附录A符号的比例和尺寸(参考件)A1 符号的比例A1.1表面粗糙度符号的比例见图A1。

图A1尺寸d′、H1、H2见表A1。

A1.2加工纹理方向符号的比例见图A2。

图A2尺寸d′、h见表A1。

A1.3表面粗糙度数值及其有关规定在符号中注写位置的比例见图A3。

图A3尺寸d′、h、b见表A1。

A2 符号的尺寸符号的尺寸见表A1。

表A1 mm轮廓线的线宽b0.350.50.71 1.42 2.8数字与大写字母(或/和小写字2.53.557101420母)的高度h符号的线宽d′0.250.350.50.71 1.42数字与字母的笔画宽度d高度H1 3.55710142028高度H28111521304260。

织构概述第一节钢板的常见织构类型1.1织构的表达方法织构是多晶体取向分布状态明显偏离随机分布的取向分布结构,通常用晶体的某晶面晶向在参考坐标系中的排布方式来表达晶体的取向。

在立方晶体轧制样品坐标系中，常用(HKL)[UVW]来表达某一晶粒的取向。

这种晶粒的取向特征为(HKL)晶面平行于轧面，[UVW]晶向平行于轧向。

另外也可以用[RST]=[HKL]×[UVW]表示平行于轧板横向的晶向。

1.2织构的分析方法关于织构的分析方法渊源已久，早在1924年Wever就提出了极图法，1948年以后，Deker和Schulz发展了用衍射仪测定极图的方法，使极图法趋于完善。

1952年Harris为测定轧制铀棒的织构提出了反极图法，后经Mueller等发展而完善。

1965年，Roe和Bunge分别采用级数展开方法，从几张极图中推导出晶体的三维取向分布函数(ODF)，使材料织构的细致、定量分析成为可能。

ODF分析法把晶体取向与试样外观的关系用三维取向空间表达出来，这一取向空间就是欧拉空间(Eulerianspace)，欧拉空间的坐标用欧拉角表示，它与归一化后的晶体取向(hkl)[uvw]有着一一对应的换算关系。

ODF法己成为目前定量分析深冲钢板织构的最有力的工具。

钢板的构往往聚集在取向空间的某些取向线上，图1所示为钢板中常见的织构取向线在邦厄(Bunge)系统欧拉空间中的位置。

图1钢板中的织构取向线a取向线和γ取向线是深冲钢板中存在的两种主要织构取向线。

其中a取向线在ODF图中的位置为φ1=00,φ=0-900,φ2=450主要织构类型为{001}〈110,{112}110,{111}110。

γ取向线在ODF图中的位置为φ1=0-900,中=54.70,φ2=450，主要织构类型为{111}110和{111}112，对于IF钢还往往出现{554}225织构(φ1=0-900,φ=610,φ2=450，与{111}112非常接近)。

§8-3 表面结构表示法零件图中除了视图和尺寸外，还应具备加工和检验零件的技术要求，技术要求主要包括：零件的表面结构、尺寸公差、形状公差和位置公差、对零件的材料、热处理和表面修饰的说明、对于特殊加工和检验的说明。

一、 表面粗糙度的基本概念表面结构参数分为三类，即三种轮廓（R 、W 、P ），R 轮廓采用的是粗糙度参数。

W 轮廓采用的是波纹度参数。

P 轮廓采用的是原始轮廓参数。

其中，评价零件的表面质量最常用的是R 轮廓。

不论采用何种加工所获得的零件表面，都不是绝对平整和光滑的，零件表面存在的微观凹凸不平轮廓峰谷，这种表示零件表面具有较小间距和峰谷所组成的微观几何形状特征，称为表面粗糙度，如图8-11所示。

图8-11 表面粗糙度的形成表面粗糙度的高度评定参数有：轮廓算术平均偏差Ra 和轮廓最大高度Rz 。

Ra 应用范围最为广泛。

Ra 是指在取样长度l 范围内，被测轮廓线上各点至基准线距离的算术平均值，如图8-12所示，可用下式来表示：图8-12 轮廓算术平均偏差 轮廓算术平均偏差Ra 值的选用，既要满足零件表面的功能要求，又要考虑经济合理性。

具体选用时，可参照已有的类似零件图，用类比法确定。

零件的工作表面、配合表面、密封表面、摩擦表面和精度要求高的表面等，Ra 值应取小一些。

非工作表面、非配合表面和尺寸精度低的表面，Ra 值应取大一些。

表8-2列出了Ra 值与加工方法的关系及其应用实例，可∑⎰===ni i l z m dx x z l Ra 101)(1供选用时参考。

表8-2 表面粗糙度Ra值应用举例二、表面结构符号的表示1. 表面结构符号的画法及意义表面结构基本图形符号的画法如图8-13所示，符号的各部分尺寸与字体大小有关，并有多种规格。

对于3.5号字，有H1=5mm，H2=10.5mm，符号线宽d´＝0.35mm。

表8-3列出了表面结构的基本图形符号和完整图形符号。

表8-3表面结构符号在完整符号中，对表面结构的单一要求和补充要求应注写在图8-14所示的指定位置。

织构分析1-丝织构材料研究方法南京理工大学材料学院·朱和国课程内容织构及其表征丝织构的测定择优取向：多晶材料在制备和加工过程中，部分晶粒取向规则分布的现象。

把具有择优取向的这种组织状态称为“织构”。

织构：多个晶体的择优取向形成了多晶材料的织构，织构是择优取向的结果。

织构分类：根据择优取向分布的特点分为：1）基本概念丝织构：是指多晶体中晶粒中的某个晶向<uvw>与丝轴或镀层表面法线平行，晶粒取向呈轴对称分布的一种织构，主要存在于拉、扎、挤压成形的丝、棒材以及各种表面镀层中。

面织构：是指一些多晶材料在锻压或压缩时，多数晶粒的某一晶面法线方向平行于压缩力轴向所形成的织构。

常用垂直于压缩力轴向的晶面{hkl}表征。

板织构：是指多晶体中晶粒的某晶向<uvw>平行于轧制方向（简称轧向），同时晶粒的某晶面{hkl}平行于轧制表面（简称轧面）的织构。

板织构一般存在于轧制成形的板状、片状工件中。

注意：面织构可以看成板织构的特例，本书仅介绍丝织构和板织构。

织构影响衍射强度的分布，多晶衍射锥与反射球的交线环不再连续，形成不连续的弧段。

2）织构的表征通常有以下四种方法：1）指数法2）极图法3）反极图法4）三维取向分布函数法一）指数法指采用晶向指数或晶面指数与晶向指数的复合共同表示织构的方法。

指数法特点：能够精确、形象、鲜明地表达织构中晶向或晶面的位向关系，但不能表示织构的漫散（偏离理想位置）的程度，而漫散普遍存在于织构的实际测量中。

uvw {}hkl uvw{hkl }多晶体居于参考球心中央，某一个设定的{hkl}晶面的法线与球面的交点（极点），然后极射赤面投影所获得图。

投影面：宏观坐标面板织构为扎面，丝织构为丝轴平行或垂直的平面。

极图多用于板织构，丝织构一般不需要测定极图。

[110](a) 无织构的{100}极图(b) 冷拔铁丝{100}极图（投影面平行丝轴[110]）(c){100}板织构极图极图能够较全面地反映织构信息，在织构强的情况下，根据极点的几率分布能够判断织构的类型与漫散情况。
