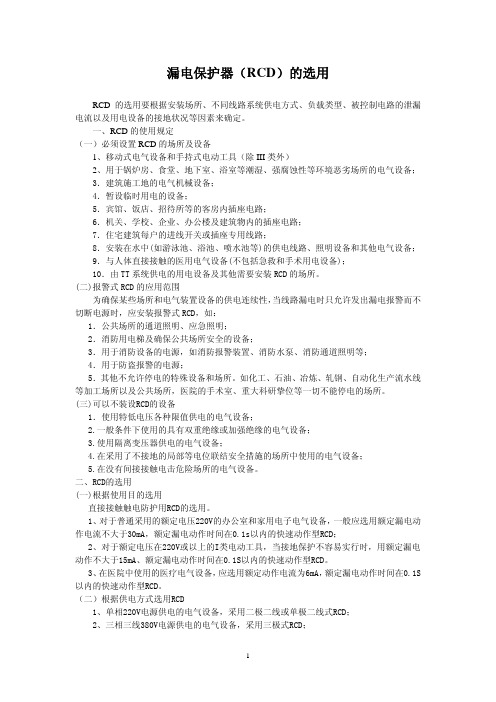

漏电保护器的选择方法

漏电保护器（RCD）的选用RCD的选用要根据安装场所、不同线路系统供电方式、负载类型、被控制电路的泄漏电流以及用电设备的接地状况等因素来确定。

一、RCD的使用规定（一）必须设置RCD的场所及设备1、移动式电气设备和手持式电动工具（除III类外）2、用于锅炉房、食堂、地下室、浴室等潮湿、强腐蚀性等环境恶劣场所的电气设备；3．建筑施工地的电气机械设备；4．暂设临时用电的设备；5．宾馆、饭店、招待所等的客房内插座电路；6．机关、学校、企业、办公楼及建筑物内的插座电路；7．住宅建筑每户的进线开关或插座专用线路；8．安装在水中(如游泳池、浴池、喷水池等)的供电线路、照明设备和其他电气设备；9．与人体直接接触的医用电气设备(不包括急救和手术用电设备)；10．由TT系统供电的用电设备及其他需要安装RCD的场所。

(二)报警式RCD的应用范围为确保某些场所和电气装置设备的供电连续性，当线路漏电时只允许发出漏电报警而不切断电源时，应安装报警式RCD，如：1．公共场所的通道照明、应急照明；2．消防用电梯及确保公共场所安全的设备；3．用于消防设备的电源，如消防报警装置、消防水泵、消防通道照明等；4．用于防盗报警的电源；5．其他不允许停电的特殊设备和场所。

如化工、石油、冶炼、轧钢、自动化生产流水线等加工场所以及公共场所，医院的手术室、重大科研挚位等一切不能停电的场所。

(三)可以不装设RCD的设备1．使用特低电压各种限值供电的电气设备；2.一般条件下使用的具有双重绝缘或加强绝缘的电气设备；3.使用隔离变压器供电的电气设备；4.在采用了不接地的局部等电位联结安全措施的场所中使用的电气设备；5.在没有间接接触电击危险场所的电气设备。

二、RCD的选用(一)根据使用目的选用直接接触触电防护用RCD的选用。

1、对于普通采用的额定电压220V的办公室和家用电子电气设备，一般应选用额定漏电动作电流不大于30mA，额定漏电动作时间在0.1s以内的快速动作型RCD；2、对于额定电压在220V或以上的I类电动工具，当接地保护不容易实行时，用额定漏电动作不大于15mA、额定漏电动作时间在0.1S以内的快速动作型RCD。

图 ２ Ｄ １Ｌ Ｚ ５ Ｅ系列漏 电 断路器 原理 图
超 过 继 电 器 额 定 脉 冲 动 作 电流 时 ， 置 动 作 ， 断 装 切
Ｄ １Ｌ Ｚ ５ Ｅ系列漏电断路器 ， 在市场上很常见。 其
原理 图如 图 ２所示 。从 原理 图 中可 以看 出 ， 此类 漏
电源。脉冲触 电保护是按浮动整定原理而设计 ， 故
相仿。 此类产品工作电流一般在 １０ ０ Ａ以下 ， 适用于
工 作 电 流 较 大 的 漏 电 断 路 器 有 Ｄ Ｌ ５ ２０型 ， Ｚ ２ —０
图 １ 单相 漏 电保 护器 原理 图
主开关 试验按钮 试验 电阻 零序电流互感器 过载保护
Ｄ Ｌ ０ ２０型 ， Ｚ ０ Ｅ ４ ０型 ， Ｚ １— ５ Ｄ ２Ｌ ～ ０ 等等 ， 这些大 电流 漏 电断路 器 在作 总开 关 使用 时 ，前 级最 好 配用
Ｄ ０自动空 气断路 器 。 Ｗ１
还有一种漏电保护器 ，即 【 Ｊ系列漏 电继电器。 该 系列产品可分为漏电脉冲继 电器和延 时型漏 电 继电器。漏 电脉 冲继 电器 ， 具有脉冲触 电保护功能 ， 当被保护的供 电系统中发生人畜触电时 ， 线路漏 电
流发 生 突 然变 化 ， 触 电前 后 漏 电流 突变 量 达 到或 如
能 力 的校核 ， 举例 说 明如下 ：
Ｕ 系列漏 电脉冲继电器有重合闸功能 ， 但这个
功能在建筑工地上某些场合不一定合适 ， 有时反而 会出意外。所以在使用中如果发生突然停 电——不 论是外线路 电源停电 ， 还是本开关 所控 的线路中出 现漏电 、 短路等 故障引起 的跳 闸停 电， 都应该查 明 原因 ， 在确保送电后不会导致用 电设备误动作等意 外事故 的情 况下 ， 才能合闸送 电。笔者对 图 ４线路

漏电保护器的选用、安装和运行漏电保护器作为家庭和商业建筑中电气安全的重要设备，帮助我们预防电气事故和防止电触电事故发生。

本文将为您介绍漏电保护器的选用、安装和运行要点。

一、漏电保护器的选用1. 根据使用场所选择合适的额定电流。

漏电保护器的额定电流应根据使用场所的负载情况来选择，一般来说，居民住宅可选择10A漏电保护器，商业建筑和工业用电较大的场所可选择20A 或以上额定电流的漏电保护器。

2. 根据使用环境选择合适的类型。

根据使用环境的不同，漏电保护器分为直流漏电保护器和交流漏电保护器两种类型。

直流漏电保护器适用于太阳能发电系统、电池储能系统等直流电路，交流漏电保护器适用于一般家庭和商业建筑的交流电路。

3. 根据故障保护类型选择合适的动作方式。

漏电保护器可分为过电流动作型、过电压动作型、过温动作型和短路动作型等不同故障保护类型。

根据实际需要选择合适的动作方式来保护电路设备和人身安全。

二、漏电保护器的安装1. 安装位置选择。

漏电保护器应安装在用电设备的电源入口位置或分支电路的首位，其间距不宜过长，一般不超过30米。

安装位置宜选择通风良好、防水防潮的位置，并且易于操作和观察。

2. 注意安装方法。

安装漏电保护器时应按照设备说明书中的要求进行正确的接线，加固连接螺丝，确保接线牢固可靠。

同时要保持漏电保护器的工作面干净整洁，避免杂物进入影响正常工作。

3. 连接线路正确。

漏电保护器的进线接在总电箱的空闲位，出线接在相应的电路上。

在接线时要注意保持线路的正确性，避免接错或错位，以免影响漏电保护器的正常工作。

三、漏电保护器的运行1. 定时测试。

定时测试漏电保护器的动作可靠性，一般建议每季度测试一次。

测试时可使用专用漏电测试器进行，操作过程中不得有人触摸带电部分，以免触电事故。

2. 及时处理故障。

当漏电保护器动作时应首先排除电路上的故障，然后重置漏电保护器，确认故障排除后方可重新投入使用。

如若问题无法解决，应立即联系专业电工进行处理。

漏电保护器的选用与常见故障分析漏电保护器的选用与常见故障分析随着电气设备的普及和电力管理的日益重视，人们对于漏电保护器的要求也越来越高。

漏电保护器是用来检测电路中是否存在漏电现象的电气保护装置，它能够在人体触电时迅速切断电路，从而保护人员和设备的安全。

本文将重点介绍漏电保护器的选用和常见故障分析。

一、漏电保护器的选用1. 选择合适的漏电保护器额定电流：一般来说，漏电保护器的额定电流应该大于电路负载电流的1.5倍，这样可以保证在正常工作时不会误切断电路。

2. 选择合适的漏电保护器额定电压：漏电保护器的额定电压应该与电路的额定电压相同，否则就会造成保护器无法正常工作或者频繁误切断电路等故障。

3. 选择合适的漏电保护器灵敏度：漏电保护器的灵敏度应该与电路的使用要求相符。

对于一般居住环境，漏电保护器的灵敏度一般为30mA，而对于高危环境比如工业和医院，灵敏度则应该提高到100mA左右。

4. 选择合适的漏电保护器品牌和性能：漏电保护器品牌的选择应该优先选取知名品牌，保证其安全性能。

同时，在使用时要注意检查保护器的漏电保护动作时间和漏电保护间隔时间等性能指标，以保证其有良好的保护效果。

5. 确定漏电保护器的接线方式：漏电保护器的接线方式有两种，一种是接在电力总进线，另一种是接在电路中间，根据具体的使用条件和要求来决定。

二、漏电保护器的常见故障分析1. 漏电保护器无法动作，电气设备仍在运转。

这种情况可能是保护器内部元件损坏、接触不良或者保护器接地故障，此时需要进行检修或更换。

2. 漏电保护器频繁误切断电路。

这种情况可能是因为外部颠簸、电气设备爆破等原因导致电路中的漏电流增加，而保护器则进行了正确的保护动作，需要检查设备并及时更换损坏零件。

3. 漏电保护器保护动作后无法再次投入使用。

这种情况可能是保护器受到电信号或电磁波干扰，或者保护器内部元件老化，需及时更换。

4. 漏电保护器漏电保护动作过慢或间隔时间过长。

这种情况可能是漏电保护器内部元件故障或者受环境因素影响，需要检修或调整其参数。

1.漏电保护器的分级设置施工现场临时用电实行至少三级配电（即要求设置配电柜或总配电箱、分配电箱、开关箱），并要求至少设置两级漏电保护器，以确保人身与设备线路的安全。

开关箱（末级箱）中必须设置漏电保护器，另外一级漏电保护器应设在总配电箱。

但由于漏电保护器设在总箱内时，一旦发生事故导致漏电保护器起保护作用跳闸时，停电的面积较大，导致一些正常运行的用电设备，无法得到正常工作，要等故障排除，正常送电后，方可投入运行，所以影响了工作效率。

因此在保证总箱和开关箱设置二级漏电保护器后，在分配电箱内也加装漏电保护器，并选择好各级漏电保护器的参数，实现级间选择，保证分配电箱之后的线路或设备发生漏电事故时，不致引起总箱内漏电保护器跳闸。

2.漏电保护器参数与型式的确定2.1漏电保护器的主要参数漏电保护器的参数除额定电压（Un），额定电流（In），额定频率（fn）这些基本参数外，其主要技术参数为漏电动作电流[额定漏电动作电流（I△n）、额定漏电不动作电流（I△no）]和动作时间（t off）。

根据《剩余电流动作保护器的一般要求》（GB6829-25）规定，额定漏电不动作电流（I△no）优先值为额定漏电动作电流（I△n）的一半。

如一个额定漏电动作电流为30mA的漏电保护器，其额定漏电不动作电流宜为15mA。

即当线路和用电设备泄漏电流值≤15mA时，漏电保护器不应跳闸；当线路和用电设备泄漏电流≥30mA时，漏电保护器必须跳闸起到保护作用；当泄漏电流大于15mA且小于30mA时，这时漏电保护器可能跳闸，也可能不跳闸，但均属于正常状态。

额定漏电动作电流的优先值为：0.006，0.01，0.03，0.05，0.1，0.3，0.5，1，3，4，10A。

其中0.03A及以下为高灵敏度，0.03A以上至1A为中灵敏度。

漏电保护器的动作时间（t off）由保护要求决定，分为以下三种类型：（1）快速型：t off≤0.1s；（2）延时型（t off优先值为：0.2，0.24，0.8，1，1.5，2.5s）；（3）反时限型。

家用漏电保护器的选用是不是只要随便安装一个漏电保护器都能保护人身和设备的安全呢？答案是否定的。

要使漏电保护器能安全有效地保障我们人身安全，必须要从下面几个主要参数来选择和考虑。

1、额定电流In是指能够持续流过漏电保护器的最大负载电流。

这需要根据家中各种电气设备的功率之和P 来计算确定，即：I=P/220。

算出负载电流I后，再选择额定电流In比计算电流略大一点的漏电保护器，这样，在正常使用中，不至于漏电保护器因过负荷经常动作，影响正常使用。

按目前的生活水平和电器普及的程度，我单位院区电路改造时，为各户选用In为20A的漏电保护器是小了一点，因此本人建议将In改为32A或40A，得到了领导的采纳。

目前，市场上常见的家用漏电保护器额定电流In规格有：16A、20A、25A、32A、40A、63A。

2、额定漏电动作电流I△n这是漏电保护器一个重要的参数，是漏电保护器在规定的工作条件下必须动作的漏电电流值。

也就是说，当家中电气设备或线路漏电电流达到某一规定值时，漏电保护器必须可靠断开电路，使住户线路及电器设备失去电源。

目前的漏电保护器漏电电流的规格有：6 mA、10 mA、30 mA、50 mA、100 mA等。

一般情况下，在家用漏电保护中应选择漏电电流为30 mA的高灵敏度型的漏电保护器。

漏电动作电流值在50 mA及以上的低灵敏度型漏电保护器不能作为家用漏电保护。

但如选择更低的漏电电流值可能会误动作，也影响正常使用，这在下面另一个参数额定不动作电流I△n0中再详细说明。

3、漏电动作分断时间动作时间是从突然施加漏电动作电流开始到被保护的电路或设备完全被切断电源为止。

我们当然选择漏电动作分断时间的越短就对我们越安全。

德国的科学家柯宾研究认为，如果流过人体的电流很大，即使通电时间很短，也会出现危险。

反之，如果电流很小，通电时间稍长，也不会出现危险。

也就是说，被电击的危险程度是与电流和时间的乘积有关，即：I·T=50mA·s（有效值）这说明当人体通过100mA的电流时，通电时间若小于0.5s，例如在0.4s时就切断电流，那么人是可以得救的，如果在1s时才切断电流，人就很危险。

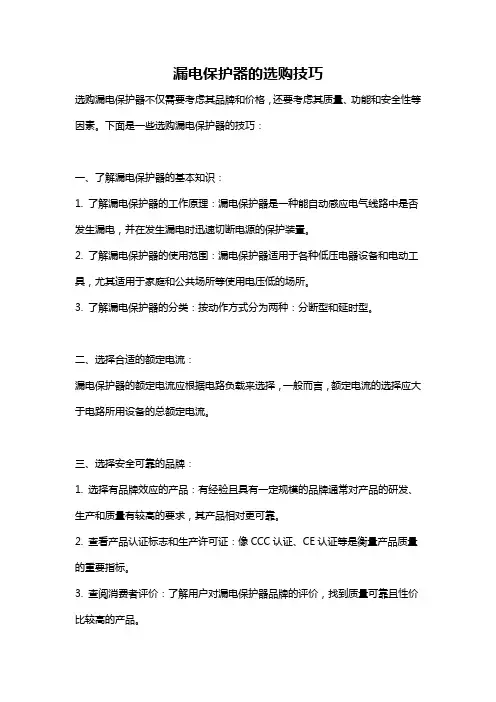

漏电保护器的选购技巧选购漏电保护器不仅需要考虑其品牌和价格，还要考虑其质量、功能和安全性等因素。

下面是一些选购漏电保护器的技巧：一、了解漏电保护器的基本知识：1. 了解漏电保护器的工作原理：漏电保护器是一种能自动感应电气线路中是否发生漏电，并在发生漏电时迅速切断电源的保护装置。

2. 了解漏电保护器的使用范围：漏电保护器适用于各种低压电器设备和电动工具，尤其适用于家庭和公共场所等使用电压低的场所。

3. 了解漏电保护器的分类：按动作方式分为两种：分断型和延时型。

二、选择合适的额定电流：漏电保护器的额定电流应根据电路负载来选择，一般而言，额定电流的选择应大于电路所用设备的总额定电流。

三、选择安全可靠的品牌：1. 选择有品牌效应的产品：有经验且具有一定规模的品牌通常对产品的研发、生产和质量有较高的要求，其产品相对更可靠。

2. 查看产品认证标志和生产许可证：像CCC认证、CE认证等是衡量产品质量的重要指标。

3. 查阅消费者评价：了解用户对漏电保护器品牌的评价，找到质量可靠且性价比较高的产品。

四、购买适合自己的型号：1. 根据家庭用电量选择漏电保护器的型号：一般家庭住宅的总用电量在30-60A 左右，可以根据家庭用电量选择合适的型号。

2. 根据安装环境选择漏电保护器的型号：漏电保护器的安装环境对其型号的选择也有影响，如果安装环境湿润或者需要防水，应选择具有防水功能的型号。

五、了解功能：1. 需要关注漏电保护器的灵敏度：灵敏度高的漏电保护器可以更快速地检测到电流泄露，提高安全性。

2. 是否具有过载保护功能：一些漏电保护器还可以提供过载保护功能，可以防止因电器过载而引发的火灾事故。

3. 是否具有过压保护功能：一些高端漏电保护器还具有过压保护功能，可以防止因电压过高而引发的电器损坏。

六、价格与性价比：无论漏电保护器的价位高低，都应根据前面提到的品质、品牌和功能等因素来综合考虑，选择性价比较高的产品。

七、注意售后服务：1. 选择有完善售后服务的品牌：通过了解品牌的售后服务政策，了解其是否支持免费维修、更换等服务。

如何正确选用漏电保护器概要：重视漏电保护器的正确选用、合理安装、运行维护等诸多细节的规范操作与管理，无疑对校园内电器设备的养护与安全起着至关重要的作用，不容小觑。

一、漏电保护器的运行管理漏电保护器投入运行后，必须进行有效的管理，确保漏电保护器保持良好的运行状态，真正起到保护的作用。

据有关媒体报道许多火灾是由电气短路造成的，其中常见的就是电弧短路，因电弧短路电流小，当断路器和熔断器不能够及时切断电源时，电弧使易燃物燃烧，酿成火灾。

漏电保护器在反应触电和漏电保护方面具有高灵敏度、动作快速，智能化电流动作能快速切断电源，有效预防意外事故或灾害的发生。

常规管理工作，除了加强安全用电教育外，还应做好如下几个方面的技术规范管理工作：第一，漏电保护器在投入运行后，应定期进行动作特性试验。

试验项目必须符合GB13955―92的有关规定。

平日自觉建立运行记录并健全相应的管理制度。

第二，在通电状态下，每月须按动试验按钮1～2次，检查漏电保护器动作是否正常、可靠，尤其在雷雨季节应增加试验次数。

第三，定期分析检查漏电保护开关的运行情况，及时更换有故障的漏电保护开关。

第四，漏电保护器的维修应由专业人员进行，运行中遇到有异常现象应找电工处理，以免扩大事故范围。

第五，雷雨或其他不明原因使漏电保护开关动作后，应作检查分析。

第六，漏电保护器动作后，经检查未发现事故原因时，允许试合闸一次，如果再次动作，应查明原因。

找出故障，必要时对其进行动作特性试验，不得连续强行送电，除经检查确认为漏电保护器本身发生故障外，严禁私自撤除漏电保护开关强行送电。

第七，退出运行的漏电保护器再次使用前，应按有关部门规定的项目进行动作特性试验。

第八，漏电保护器的动作特性由制造厂整定，按产品说明书使用，使用中不得随意改动。

第九，在漏电保护器的保护范围内发生意外电击伤亡事故后，应检查漏电保护开关的动作情况，分析未能起到保护作用的原因，在未调查前应保护好现场，不得拆动漏电保护器。

漏电保护器的选用与常见故障分析安装漏电保护器是安全用电的一项重要技术措施。

在实际生活中，正确选择和使用漏电保护装置，将会提高电器使用的安全性，防止不必要的事故发生，从而减少由此带来的损失。

选用漏电保护器应当考虑多方面的因素。

首先是正确选择漏电保护装置的动作电流。

在浴室、游泳池等触电危险性很大的潮湿场所，应选用高灵敏度、瞬动型漏电保护器〔动作电流不宜超过10mA〕。

如果安装场所发生触电事故时，能得到其他人的帮助及时脱离电源的，则漏电保护器的动作电流可以大于摆脱电流；如果得不到其他人的帮助及时脱离电源的，则漏电保护装置的动作电流不应超过摆脱电流。

另外，选择安装漏电保护器还应考虑安装环境是否有较强的电磁干扰，以免误动作。

在多级保护的情况下，选择动作电流还应考虑上下级保护装置的选择性，在前级应选用灵敏度相对较低、有适当延时型的漏电保护器。

为防止电气火灾而在电源总进线处设置的漏电保护装置，应选用动作电流为300mA的。

在选择漏电保护器的类型时，要特别注意的是电磁式漏电保护器用故障电流的能量来脱扣，而电子式漏电保护器是用故障回路的残压来脱扣。

当接地故障点靠近漏电保护器时，其值过低，不能使电子型漏电保护器动作来防止事故的发生。

因此，当采用电子式漏电保护器时，应注意漏电保护器的设置位置不能离插座等容易产生故障的点太近，以保证漏电保护器有足够的故障残压。

对安装在不允许停电回路〔如消防用电设备、电脑房等〕上的漏电保护装置，应选用只发漏电信号而不自动切断电源的漏电保护器。

漏电保护装置选用应与线路特征相匹配。

单相线路选用二极保护器，仅带三相负载的三相线路或三相设备可选用三极保护器，动力与照明合用的三相四线回路和三相照明线路中必须选用四极的保护器。

在实际使用过程中，经常遇到漏电保护器发生拒动作或误动作的情况。

这里的拒动作是指线路或设备已发生预期的触电或漏电时漏电保护装置拒绝动作；误动作是指线路或设备未发生触电或漏电时漏电保护装置的动作。

漏电保护器选择标准一、漏电保护器的基本概念漏电保护器，又称漏电保护开关，是一种用于防止人身触电和电气火灾的电器设备。

它在电路中能检测到电流泄漏，一旦泄漏电流超过设定值，漏电保护器就会迅速切断电源，确保人身安全。

二、漏电保护器的选择标准1.额定漏电电流额定漏电电流是指漏电保护器能够正常工作的最大漏电电流值。

在选择漏电保护器时，应根据电气设备的实际需求选择合适的额定漏电电流。

一般情况下，家庭用电可选择为15-30mA，工业用电可选择为50-100mA。

2.额定电压额定电压是指漏电保护器能够正常工作的电压范围。

在选择漏电保护器时，应根据电气设备的电压等级选择合适的额定电压。

一般家用漏电保护器的额定电压为220V，工业用漏电保护器的额定电压为380V。

3.动作电流动作电流是指漏电保护器在检测到电流泄漏时，切断电源的电流值。

在选择漏电保护器时，应根据实际需求选择合适的动作电流。

家庭用电可选择不大于30mA的动作电流，工业用电可选择不大于100mA的动作电流。

4.动作时间动作时间是指漏电保护器在检测到电流泄漏后切断电源的时间。

动作时间越短，对人体和设备的保护效果越好。

在选择漏电保护器时，可根据实际需求选择合适的动作时间。

一般家用漏电保护器的动作时间不大于0.1秒，工业用漏电保护器的动作时间不大于0.2秒。

5.防护等级防护等级是指漏电保护器的防护能力。

防护等级越高，防护性能越好。

在选择漏电保护器时，应根据使用环境选择合适的防护等级。

一般家用漏电保护器的防护等级为IP40，工业用漏电保护器的防护等级为IP65。

6.产品品质与品牌在选择漏电保护器时，应注重产品品质和品牌。

选择具有国家认证、质量稳定、售后服务好的品牌产品，确保人身和财产安全。

三、如何正确使用漏电保护器1.按照电气设备的电压、电流等级选择合适的漏电保护器。

2.安装漏电保护器时，确保接线正确无误。

3.定期测试漏电保护器的动作性能，确保其正常工作。

四、漏电保护器的维护与检查1.每月检查漏电保护器的工作状态，发现异常及时处理。

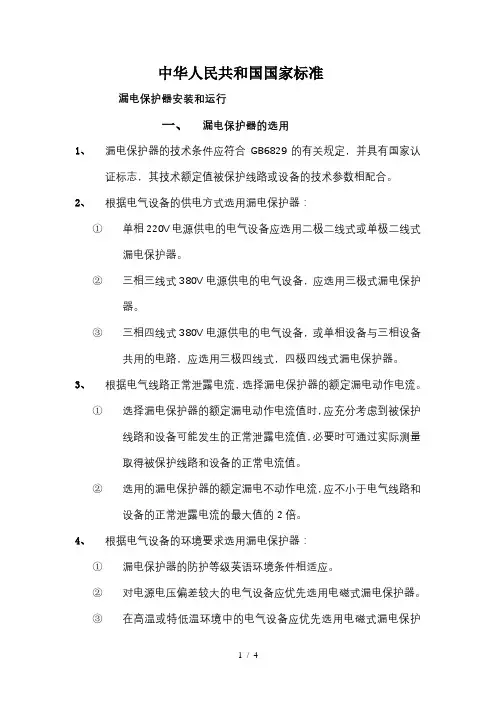

中华人民共和国国家标准漏电保护器安装和运行一、漏电保护器的选用1、漏电保护器的技术条件应符合GB6829的有关规定，并具有国家认证标志，其技术额定值被保护线路或设备的技术参数相配合。

2、根据电气设备的供电方式选用漏电保护器：①单相220V电源供电的电气设备应选用二极二线式或单极二线式漏电保护器。

②三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。

③三相四线式380V电源供电的电气设备，或单相设备与三相设备共用的电路，应选用三极四线式，四极四线式漏电保护器。

3、根据电气线路正常泄露电流，选择漏电保护器的额定漏电动作电流。

①选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常泄露电流值，必要时可通过实际测量取得被保护线路和设备的正常电流值。

②选用的漏电保护器的额定漏电不动作电流，应不小于电气线路和设备的正常泄露电流的最大值的2倍。

4、根据电气设备的环境要求选用漏电保护器：①漏电保护器的防护等级英语环境条件相适应。

②对电源电压偏差较大的电气设备应优先选用电磁式漏电保护器。

③在高温或特低温环境中的电气设备应优先选用电磁式漏电保护器。

④雷电活动频繁地区的电气设备应优先选用冲击电压不动作型漏电保护器。

⑤安装在易燃、易爆、潮湿或有腐蚀性气体等恶劣环境中的漏电保护器，应根据有关标准选用特殊防护条件的漏电保护器，否则应采取相应的防护措施。

5、对漏电保护器动作参数的选择：①手持电动工具、移动电器、家用电器插座回路的设备应优先选用额定漏电动作电流不大于30mA快速动作的漏电保护器。

②单台电机设备可选用额定漏电动作电流为30mA与以上，100mA以下快速动作的漏电保护器。

③有多台设备的总保护应选用额定漏电动作电流为100mA与以上快速动作的漏电保护器。

6、对特殊负荷和场所应按其特点选用漏电保护器：①医院中的医疗电气设备安装漏电保护器时，应选用额定漏电动作电流为10mA、快速动作的漏电保护器。

漏电保护器的选型和使用注意事项
漏电保护器的选型和使用注意事项：
1.形式的选择：一般情况下，应优先选择电流型电磁式漏电保护器，以求有
较高的可靠性。

2.额定电流的选择：漏电保护器的额定电流应大于实际负荷电流。

3.极数的选择：家庭的单相电源，应选用二极的漏电保护器；若负载为三相
三线，则选用三极的漏电保护器；若负载为三相四线，则应选用四极漏电保护器。

4.额定漏电动作电流的选择（即灵敏度选择）：为了使漏电保护器真正起到
保安作用，其动作必须正确可靠，即应该具有合适的灵敏度和动作的快速性。

灵敏度，即漏电保护器的额定漏电动作电流，是指人体触电后流过人体的电流多大时漏电保护器才动作。

5.特殊场所的使用：对于电源电压偏差较大以及在高温或特殊低温环境中的
电气设备，应选用电磁式漏电保护器。

安装在易燃、易爆或有腐蚀性气体环境中的漏电保护器，应根据有关标准选用特殊防护式漏电保护器，否则应采取相应的措施。

6.日常维保：应经常对漏电保护器进行巡视检查，检查的项目包括外观检
查、操作试验等。

以上就是漏电保护器的选型和使用注意事项，希望对解决您的问题有所帮助。

漏电保护器的选择与应用第一部分漏电保护器的工作原理 (2)第二部分漏电保护器的分类与特点 (4)第三部分漏电保护器的性能参数 (7)第四部分漏电保护器的选择标准 (10)第五部分漏电保护器的安装要点 (12)第六部分漏电保护器的应用场合 (14)第七部分漏电保护器的维护与检查 (18)第八部分漏电保护器的安全使用规范 (20)第一部分漏电保护器的工作原理漏电保护器，又称为漏电断路器或漏电开关，是一种用于防止电气设备因绝缘损坏而导致的触电事故和电气火灾的安全装置。

其工作原理基于检测电路中的剩余电流（即漏电流），并在检测到异常时迅速切断电源，从而保障人身和设备安全。

漏电保护器的核心部件是零序电流互感器，它串联在主电路中。

正常情况下，流过互感器的电流的矢量和为零。

当电路发生漏电时，会有部分电流通过大地返回，导致流入互感器的电流矢量和不为零，产生剩余电流。

这个剩余电流被互感器检测出来，并通过控制电路触发执行机构动作，断开主电路的接触器，实现漏电保护。

漏电保护器的工作过程可以分为几个阶段：1.检测阶段：零序电流互感器实时监测主电路中的电流。

在正常状态下，由于三相电流基本平衡，互感器二次侧感应出的电流为零。

一旦电路发生漏电，例如某相线对地绝缘降低，就会有电流通过大地返回，导致互感器二次侧感应出与漏电电流成正比的信号电压。

2.比较阶段：检测到的信号电压经过放大后，送入漏电继电器进行比较判断。

漏电继电器内部设有基准值，通常为 30mA 至 50mA。

当信号电压超过此基准值时，漏电继电器判定为漏电状态。

3.延时阶段：为了防止瞬时性故障（如线路潮湿、绝缘老化引起的暂时漏电）引起的误动作，漏电保护器通常会设置一个延时环节。

延时时间通常在 0.1 秒到数秒之间，具体时间根据使用场合和安全要求而定。

若漏电现象持续存在，则延时结束后，漏电保护器将执行跳闸操作。

4.执行阶段：当漏电继电器判定为漏电并满足延时条件后，会输出一个控制信号给执行机构，通常是电磁式或电子式脱扣器。

漏电保护器的选择
(1)型式的选用
电压型漏电保护器已基本上被淘汰，一般情况下，应优先选用电流型漏电保护器，可选择带有过载和短路双重保护功能的漏电保护器，以省去断路器、熔断器，减少元器件和费用。

(2)极数的选用
单相 220V 电源供电的电气设备，应选用二极的漏电保护器;三相三线制380V 电源供电的电气设备，应选用三相漏电保护器;三相四线制380V电源、供电的电气设备，或者单相设备与三相设备共用电路，应选用三相四线式、四相四线式漏电保护器。

(3)参数的选择
漏电保护器的额定电流值不应小于实际负载电流。

为保证漏电保护的灵敏度，最好采用分两级保护。

上一级采用中、低灵敏度的，下一级选用高灵敏度的。

作为安全防火，漏电动作电流可选用50~100mA的漏电保护器。

作为人身安全保护用，应选用漏电动作电流不大于30mA 的漏电保护器。

(4)可靠性的选用
为了使漏电保护器真正起到漏电保护作用，其动作必须正确可靠，即应具有合适的灵敏度和动作的快速性。

灵敏度(即漏电保护器的额定漏电动作电流)，是指人体触电后促使漏电保护器动作的流过人体电流的数值。

灵敏度低，流过人体的电流太大，起不到漏电保护作用;灵敏度过高，又会造成漏电保护因线路或电气设备在正常微小的漏电
下而误动作，使电源切断。

家庭装于配电板(箱)上的漏电保护器，其灵敏度宜在15~30mA左右;装于某一支路或仅针对某一设备或家用电器(如空调器、电风扇等)用的漏电保护器，其灵敏度可选5~10mA。

快速性是指通过漏电保护器的电流达到起动电流时，能否迅速地动作。

合格的漏电保护器动作时间不应大于0.1s，否则对人身安全仍有威胁。

电气工程相关知识：如何选择漏电保护器？①直接接触保护对经常和操作人员接触的电动工具、移动式电气设备、临时架设的供电线路和没有双重绝缘的手持式电动工具，推荐在供电回路中安装动作电流30毫安，并能在0.1秒内动作的漏电开关或漏电保护器；居民住宅安装动作电流30毫安和在0.1秒内动作的小容量漏电开关或漏电插座；额定电压220V以上的Ⅰ类电动工具，安装动作电流15毫安并在0.1秒内动作的漏电保护器。

②间接接触保护漏电动作电流：I≤U/R式中：U——允许接触电压R——设备接触电阻一般额定电压为220V或380V的固定电气设备，其外壳接地电阻在500欧以下，单机可配30毫安0.1秒动作的漏电保护器；对额定电流100A以上的大型设备或带有多台电气设备的供电回路，也可以选用500毫安至100毫安动作的漏电开关；③根据工作电压和使用场合选择380V/220V低压电网中，其接地电阻达不到规定值（4欧或10欧）应装设漏电保护器；潮湿环境即使工作电压低（如36V），也应安装动作电流15毫安以下0.1秒内动作或动作电流6～10毫安的反时限特性的漏电开关；具有双重绝缘或加强绝缘的低压电气设备，一般情况下不需安装漏保，用在潮湿场所时应安装15至30毫安并在0.1秒内动作的漏保，也可安装10毫安以下动作并有反时限特性的漏电开关。

④根据电路和用电设备的正常泄漏电流选择泄漏电流不易测，按以下经验公式：照明电路和居民生活用电的单相电路：I≥Ih/2000三相三线制或三相四线制的动力线路或动力和照明混合线路：I≥Ih/1000其中：I——漏电保护装置动作电流Ih——电路大供电电流⑤选择和选择漏电保护器分单极二线、二极、二极三线、三极、三极四线、四极等形式。

单极二线，二极三线，三极四线均有一根穿过检测元件而不能断开的中性线，接线时要分清相线和中性线。

在安装前首选要分清电网是接地保护还是接零保护，然后弄清用电设备是单相二相还是三相。

注意事项：装设漏电保护器，同时要装保护线（保护接地，保护接零）；保护线不能穿过漏电保护器；工作零线必须穿过漏电保护器；工作零线不能重复接地。
