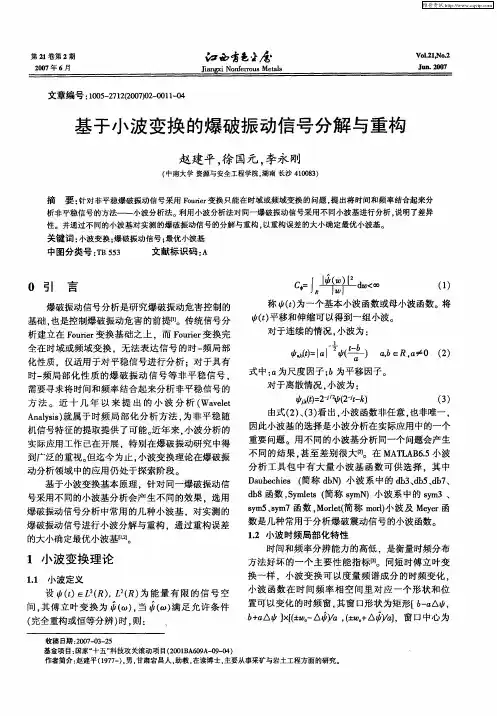

小波分解与重构我理解的小波分解是将一个多频率组成的波通过小波分解将所有频率分解出来，重构就是将这些分频率加起来得到最后的重构结果，于是写了个这样的程序clcclose all;clear all;clc;fs=612;[reg,sta,data]=readmydata('beijing08.dat');data{1:end};A=ans(2:end);for i=1:609;if A(i)>50.0;A(i)=(A(i-12)+A(i+12))/2;endendfor i=609:612;if A(i)>50.0;A(i)=(A(i-12)+A(i-24))/2;endend%信号时域波形figure(1);plot(1:612,A);%使用db5小波进行尺度为7时的分解[c,l]=wavedec(A,9,'db5');%从小波分解结构[c,l]重构信号xdataa0=waverec(c,l,'db5');%检查重构效果figure(2);subplot(3,1,1);plot(A);title('原始信号')subplot(3,1,2);plot(a0);title('重构信号')subplot(3,1,3);plot(A-a0);title('误差信号')err=max(abs(A-a0))%重构第1~5层高频细节信号d9=wrcoef('d',c,l,'db5',9); d8=wrcoef('d',c,l,'db5',8); d7=wrcoef('d',c,l,'db5',7); d6=wrcoef('d',c,l,'db5',6); d5=wrcoef('d',c,l,'db5',5); d4=wrcoef('d',c,l,'db5',4); d3=wrcoef('d',c,l,'db5',3); d2=wrcoef('d',c,l,'db5',2); d1=wrcoef('d',c,l,'db5',1); %显示高频细节信号figure(3);subplot(9,1,1);plot(d9,'LineWidth',2); ylabel('d9');subplot(9,1,2);plot(d8,'LineWidth',2); ylabel('d8');subplot(9,1,3);plot(d7,'LineWidth',2);ylabel('d7');subplot(9,1,4);plot(d6,'LineWidth',2);ylabel('d6');subplot(9,1,5);plot(d5,'LineWidth',2);ylabel('d5');subplot(9,1,6);plot(d4,'LineWidth',2);ylabel('d4');subplot(9,1,7);plot(d3,'LineWidth',2);ylabel('d3');subplot(9,1,8);plot(d2,'LineWidth',2);ylabel('d2');xlabel('时间 t/s');subplot(9,1,9);plot(d1,'LineWidth',2);ylabel('d1');%第1层高频细节信号的包络谱y=hilbert(d1);ydata=abs(y);y=y-mean(y);nfft=1024;p=abs(fft(ydata,nfft));figure(4);plot((0:nfft/2-1)/nfft*fs,p(1:nfft/2));xlabel('频率 f/Hz');ylabel('功率谱 P/W');小波分解与重构程序>> clearI=imread('C:\Documents and Settings\Administrator\桌面\暑期/cidian.bmp');I=rgb2gray(I);[X,map]=gray2ind(I);subplot(2,2,1);imshow(X,map);title('原始图像');X=double(X);sX=size(X);[cA,cH,cV,cD]=dwt2(X,'db4');A0=idwt2(cA,cH,cV,cD,' db4', sX);subplot(2,2,2);imshow(A0,map);title('db4小波重构');error1=max(max(abs(X-A0)))程序很简单，也很基础。
小波变换在信号解调中的应用及优化方法小波变换（Wavelet Transform）是一种信号处理技术，它可以将信号分解成不同频率的子信号，从而更好地理解和分析信号的特性。
在信号解调中，小波变换有着广泛的应用，并且还有一些优化方法可以进一步提高解调的效果。
首先，让我们了解一下信号解调的概念。
信号解调是指从复杂的信号中提取出我们感兴趣的信息。
在通信领域，信号解调常常用于解析调制信号，以便恢复原始的信息。
例如，我们可以使用信号解调来分析调幅（AM）或者调频（FM）信号，以便获取原始的音频或者数据。
小波变换在信号解调中的应用主要体现在两个方面：信号分解和特征提取。
首先，小波变换可以将复杂的信号分解成不同频率的子信号。
这种分解可以帮助我们更好地理解信号的频域特性。
通过观察不同频率子信号的幅值和相位变化，我们可以获取关于信号的重要信息。
其次，小波变换还可以用于特征提取。
通过选择适当的小波基函数，我们可以提取出信号中的特征，比如频率、幅值和相位等。
这些特征可以用于后续的信号处理和分析。
然而，小波变换在信号解调中也存在一些问题，比如频率混叠和边缘效应。
频率混叠是指在进行小波变换时，高频信号会被混叠到低频信号中，导致频率信息的丢失。
边缘效应是指信号在边缘处的处理效果较差，可能会引入一些伪像。
为了解决这些问题，有一些优化方法可以被应用。
首先，频率混叠可以通过选择合适的小波基函数来减轻。
不同的小波基函数在频域上有不同的特性，选择适当的小波基函数可以使得高频信号的混叠程度更小。
此外，还可以通过多尺度分析来进一步减轻频率混叠问题。
多尺度分析是指使用不同尺度的小波基函数进行分解，从而更好地捕捉信号的频率变化。
其次，边缘效应可以通过边界处理方法来解决。
边界处理方法可以在信号的边缘处采取一些特殊的处理策略，从而减少边缘效应的影响。
常用的边界处理方法包括零填充、对称填充和周期填充等。
这些方法可以有效地减少边缘效应，并提高信号解调的准确性。
小波包变换的基本原理和使用方法引言：小波包变换（Wavelet Packet Transform）是一种信号分析技术，它在小波变换的基础上进一步拓展，能够提供更丰富的频域和时域信息。
本文将介绍小波包变换的基本原理和使用方法，帮助读者更好地理解和应用这一技术。
一、小波包变换的基本原理小波包变换是一种多分辨率分析方法，它利用小波基函数对信号进行分解和重构。
与传统的傅里叶变换相比，小波包变换能够提供更精细的频域和时域信息，适用于非平稳信号的分析。
小波包变换的基本原理如下：1. 信号分解：首先将原始信号分解为不同频率的子信号，通过迭代地将信号分解为低频和高频部分，形成小波包树结构。
2. 小波基函数：在每一层分解中，选取合适的小波基函数进行信号分解。
小波基函数具有局部性和多分辨率特性，能够更好地捕捉信号的局部特征。
3. 分解系数：分解过程中，每个子信号都会生成一组分解系数，用于表示信号在不同频率上的能量分布。
分解系数可以通过滤波和下采样得到。
二、小波包变换的使用方法小波包变换在信号处理领域有广泛的应用，包括信号去噪、特征提取、模式识别等。
下面将介绍小波包变换的常见使用方法。
1. 信号去噪：小波包变换可以提供更丰富的频域和时域信息，因此在信号去噪领域有较好的效果。
通过对信号进行小波包分解，可以将噪声和信号分离，然后对噪声进行滤波处理，最后通过重构得到去噪后的信号。
2. 特征提取：小波包变换可以提取信号的局部特征，对于信号的频率变化和时域特征有较好的描述能力。
通过对信号进行小波包分解，可以得到不同频率下的分解系数，进而提取出信号的主要特征。
3. 模式识别：小波包变换在模式识别中也有广泛的应用。
通过对信号进行小波包分解，可以得到不同频率下的分解系数，进而提取出信号的特征向量。
利用这些特征向量，可以进行模式分类和识别。
4. 压缩编码：小波包变换可以将信号进行有效的压缩编码。
通过对信号进行小波包分解，可以将信号的主要信息集中在少量的分解系数中，从而实现信号的压缩。
小波分解函数和重构函数的应用和区别今天把有关一维小波基本函数整理了一下，也不知道在理解上是否有偏差。
小波分析基本函数可分为分解和重构两类，下面以一维小波分析为例说明小波函数的应用和相关函数的区别。
1、一维小波分解函数和系数提取函数对常用的dwt、wavedec、appcoef函数的常用格式进行举例说明。
格式：[ca, cd]=dwt(X,’wname’) %单尺度一维离散小波分解[C, L]=wavedec(X,N,’wname’) %多尺度一维小波分解（多分辨分析函数）ca=appcoef(C,L,’wname’,N) %提取一维小波变换低频系数说明：（1）小波分解函数和系数提取函数的结果都是分解系数；（2）如何理解小波系数：小波系数是信号在做小波分解时所选择的小波函数空间的投影。
我们知道，一个信号可以分解为傅里叶级数，即一组三角函数之和，而傅里叶变换对应于傅里叶级数的系数；同样，一个信号可以表示为一组小波基函数之和，小波变换系数就对应于这组小波基函数的系数。
（3）多尺度分解是按照多分辨分析理论，分解尺度越大，分解系数的长度越小（是上一个尺度的二分之一）。
我们会发现分解得到的小波低频系数的变化规律和原始信号相似，但要注意低频系数的数值和长度与原始信号以及后面重构得到的各层信号是不一样的。
举例：（为直观，把运行结果放在相应程序段后面）%载入原始信号load leleccum;s=leleccum(1:3920);ls=length(s);%单尺度一维离散小波分解函数dwt的应用[ca1,cd1]=dwt(s,'db1'); %用小波函数db1对信号s进行单尺度分解figure(1);subplot(411); plot(s); ylabel('s');title('原始信号s及单尺度分解的低频系数ca1和高频系数cd1');subplot(423); plot(ca1); ylabel('ca1');subplot(424); plot(cd1); ylabel('cd1');（注意: figure(1)中的ca1和cd1的长度都是1960，是原始信号s长度3920的一半。
小波变换的基本原理与理论解析小波变换（Wavelet Transform）是一种在信号处理和图像处理领域中广泛应用的数学工具。
它通过将信号分解成不同频率和时间的小波分量，可以有效地捕捉信号的局部特征和时频特性。
本文将介绍小波变换的基本原理和理论解析。
一、小波变换的基本原理小波变换的基本原理可以概括为两个步骤：分解和重构。
1. 分解：将原始信号分解为不同尺度和频率的小波分量。
这个过程类似于频谱分析，但是小波变换具有更好的时频局部化特性。
小波分解可以通过连续小波变换（Continuous Wavelet Transform，CWT）或离散小波变换（Discrete Wavelet Transform，DWT）来实现。
在连续小波变换中，原始信号与一组母小波进行卷积，得到不同尺度和频率的小波系数。
母小波是一个用于分解的基本函数，通常是一个具有有限能量和零平均的函数。
通过在时间和尺度上的平移和缩放，可以得到不同频率和时间的小波分量。
在离散小波变换中，原始信号经过一系列低通滤波器和高通滤波器的处理，得到不同尺度和频率的小波系数。
这种方法更适合于数字信号处理，可以通过快速算法（如快速小波变换）高效地计算。
2. 重构：将小波分量按照一定的权重进行线性组合，恢复原始信号。
重构过程是分解的逆过程，可以通过逆小波变换来实现。
二、小波变换的理论解析小波变换的理论解析主要包括小波函数的选择和小波系数的计算。
1. 小波函数的选择：小波函数是小波变换的核心，它决定了小波变换的性质和应用范围。
常用的小波函数有Morlet小波、Haar小波、Daubechies小波等。
不同的小波函数具有不同的时频局部化特性和频谱性质。
例如，Morlet小波适用于分析具有明显频率的信号，而Haar小波适用于分析信号的边缘特征。
选择合适的小波函数可以提高小波变换的分辨率和抗噪性能。
2. 小波系数的计算：小波系数表示了信号在不同尺度和频率上的能量分布。
小波变换原理
小波变换是一种多用途的数学工具，自20世纪80年代以来已被广泛应用于数字图像处理领域。
小波变换把一个原始信号分解成多组低频信号和高频信号，通过分析低频信号来推断信号的趋势，考虑高频信号来掌握信号的细节，从而更好地提取信号中有价值的信息。
小波变换是一种类似滤波的多尺度变换技术，它是在时间上对信号的分解，即结合滤波和重构的形式来分析信号的多尺度特性，这样就可以在时间和频率范围内把信号分解成层次结构。
小波变换有两种基本模式：分解型和完全型。
分解型小波变换以采样频率为基础，把信号分解为几种不同尺度的波形，比如高频离散小波变换(DWT)或高斯小波变换(GWT)。
完全型小波变换是通过不同尺度的小波基函数进行分析的，比如曲线匹配和多项式建模技术。
小波变换的一个重要应用就是图像压缩。
图像压缩技术通常有两种应用模式：无损和有损。
无损图像压缩是指在压缩过程中不会出现失真，而有损图像压缩就是指在压缩过程中可能会出现一定程度的失真。
小波变换无损图像压缩技术采用分层多尺度分解的方法，通过把图像分解成多组低频和高频信号，只保留部分低频信号，忽略掉大部分高频信号，这样可以实现图像的压缩。
此外，小波变换还广泛应用于计算机视觉领域，可用于图像去噪处理、边缘检测和形态学处理等，可以帮助计算机识别图像中的目标对象，当然，小波变换也可以应用于其他领域，如声学、天气预报等。
综上所述，小波变换是一种强大的数学工具，可以帮助我们更好
地分析和处理信号，从而提取有价值的信息。
它在图像处理中的应用越来越广泛，还可以用于计算机视觉和其他领域，受到了广泛的关注。
小波变换分解层数小波变换是一种信号分析和处理的方法，其基本思想是将信号分解为不同尺度和频率的成分，以便更好地理解和处理信号。
小波变换可以通过多层分解来实现对信号的细节和趋势的分离，这就需要确定小波变换的分解层数。
一、小波变换简介小波变换是一种时频分析方法，它将信号表示为一组基函数的线性组合，这些基函数被称为小波函数。
与傅里叶变换不同，小波函数是有限长度的，并且可以在时间和频率上进行局部化。
因此，小波变换可以提供更好的时域和频域信息。
二、小波变换分解层数在进行小波变换时，需要确定分解层数。
分解层数决定了信号被分解成多少个尺度和频率成分。
通常情况下，在进行小波变换时，会将信号进行多次迭代的低通滤波和高通滤波操作，并将每次滤波后得到的低频部分作为下一次迭代的输入。
因此，每次迭代会产生一个低频子带和一个高频子带。
根据迭代次数不同，可以得到不同层数的小波变换。
一般来说，小波变换的分解层数越高，分解得到的细节信息就越多，但是计算量也会增加。
因此，在实际应用中需要根据具体情况来确定分解层数。
三、如何确定小波变换的分解层数1. 根据信号特征确定在实际应用中，可以根据信号的特征来确定小波变换的分解层数。
例如，在处理语音信号时，通常只需要进行一次或两次分解即可得到有效的结果；而在处理图像信号时，则可能需要进行更多次分解才能得到满意的结果。
2. 根据应用需求确定另外，还可以根据具体应用需求来确定小波变换的分解层数。
例如，在进行压缩编码时，为了减少数据量和提高压缩比，可以选择较低的分解层数；而在进行信号恢复和滤波处理时，则可能需要选择较高的分解层数以获取更多细节信息。
3. 观察小波系数图像确定此外，在进行小波变换时，还可以观察小波系数图像来确定最适合的分解层数。
通常情况下，随着分解层数增加，小波系数图像会呈现出越来越多的细节信息，但是也会出现噪声等不必要的信息。
因此，在选择分解层数时，需要找到一个平衡点，既要保证分解得到足够的细节信息，又要避免过多的噪声。
