实验二：路由器互连实验一、实验目的:1. 路由器1.、路由器2、路由器3互连。
2. 配置虚拟终端（telnet）。
二、实验要求:1.熟悉Cisco路由器模拟软件Cisco packet tracer的使用；2.利用该软件设计一个包含3个路由器、交换机的网络，网络拓扑、网络数量、路由器型号自定；3.根据所设计网络的结构，掌握网络规划方法。
三、实验步骤:1.首先在模拟器中构建出网络拓扑结构如下：2.在控制台微机的超级终端中分别配置路由器R1,R2,R3以下命令均以Router1为例配置主机名，配置模式口令格式如下：Router>enableRouter#config tRouter(config)#hostname Router1Router1(config)#enable secret 501Router1(config)#^Z配置接口(局域网和广域网)IP地址配置命令格式如下：Router1#config tRouter1(config)#int FastEthernet0/0Router1(config-if)#ip address 192.5.5.1 255.255.255.0Router1(config-if)#no shutdownRouter1(config-if)#^Z配置Router Rip协议命令格式如下：Router1#config tRouter1(config)#router ripRouter1(config-router)#network 192.5.5.0Router1(config-router)#network 201.100.11.0Router1(config-router)#^Z广域网接口协议配置命令格式如下：Router1#config tRouter1(config)#int Serial0/0/1Router1(config-if)#encapsulation hdlcRouter1(config-if)#bandwidth 64Router1(config-if)#^Z广域网接口时钟配置命令格式如下：Router1#config tRouter1(config)#int Serial0/0/1Router1(config-if)#clock rate 64000Router1(config-if)#^Z保存新的启动配置文件copy 命令格式如下：Router1#copy running-config startup-config路由器状态查看命令show常用格式如下：show interface[type slot／port]：该命令可以查看相关接口信息。
实验二路由器基本配置2.1 实验目的：1.帮助学员熟悉路由器；2.了解路由器的配置方式；3.掌握路由器的基本配置命令；4.了解路由器的升级方法；2.2 实验环境：RTA RTB在实验室中，我们的设备都是按照上图组网的，但在该实验中实际上每个人只需要一台路由器即可。
我们仍然按照两个学员一组进行实验，每人操作一台路由器。
其中图示中的交换机不需要进行任何配置，我们只需要简单的把它理解为一个集线器即可。
3.3 实验步骤：3.3.1 路由器的配置方式：Console口配置用Console口对路由器进行配置是我们在工作中对路由器进行配置最基本的方法，在第一次配置路由器时必须采用Console口配置方式。
用Console口配置交换机时需要专用的串口配置电缆连接交换机的Console口和主机的串口，实验室都已经配备好。
实验前我们要检查配置电缆是否连接正确并确定使用主机的那一个串口。
在创建超级终端时需要此参数。
完成物理连线后，我们来创建超级终端。
Windows系统一般都在附件中附带超级终端软件。
在创建过程中我们要注意如下参数：选择对应的串口（com1或com2）；配置串口参数。
串口的配置参数如下：单击确定按钮即可正常建立与路由器的通信。
如果路由器已经启动，按Enter键即可进入路由器的普通用户模式。
若还没有启动，打开路由器的电源我们会看到路由器的启动过程，启动完成后同样进入普通用户模式。
华为路由器均采用命令行的方式进行配置，为了我们实验的顺利进行，先来介绍一下新一代交换机的几种配置模式：●普通用户模式：开机直接进入普通用户模式，在该模式下我们只能查询路由器的一些基础信息，如版本号（show version）。
●特权用户模式：在普通用户模式下输入enable命令即可进入特权用户模式，在该模式下我们可以查看路由器的配置信息和调试信息等等。
●全局配置模式：在特权用户模式下输入configure命令即可进入全局配置模式，在该模式下主要完成全局参数的配置，具体配置在后面的实验有详细介绍。

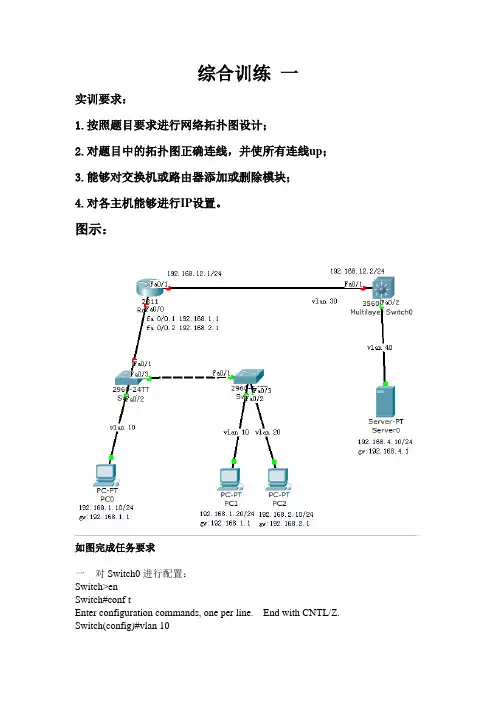

综合训练一实训要求：1.按照题目要求进行网络拓扑图设计；2.对题目中的拓扑图正确连线，并使所有连线up；3.能够对交换机或路由器添加或删除模块；4.对各主机能够进行IP设置。
图示：如图完成任务要求一对Switch0进行配置：Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 10Switch(config-vlan)#exiSwitch(config)#interface fa 0/2Switch(config-if)#switchport access vlan 10Switch(config-if)#exiSwitch(config)#interface fa 0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#exiSwitch(config)#interface fa 0/3Switch(config-if)#switchport mode trunk%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to down%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/3, changed state to upSwitch(config-if)#exiSwitch(config)#end%SYS-5-CONFIG_I: Configured from console by consoleSwitch#wrBuilding configuration...[OK]二对Switch1进行配置：Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 10Switch(config-vlan)#exiSwitch(config)#vlan 20Switch(config-vlan)#exiSwitch(config)#interface fa 0/2Switch(config-if)#switchport access vlan 10Switch(config-if)#exiSwitch(config)#interface fa 0/3Switch(config-if)#switchport access vlan 20Switch(config-if)#exiSwitch(config)#interface fa 0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#exiSwitch(config)#endSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#wrBuilding configuration...[OK]三对Router0进行配置：Continue with configuration dialog? [yes/no]: noPress RETURN to get started!Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface fa 0/1Router(config-if)#ip add 192.168.12.1 255.255.255.0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to upRouter(config-if)#exiRouter(config)#interface fa 0/0Router(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exiRouter(config)#interface fa 0/0.1%LINK-5-CHANGED: Interface FastEthernet0/0.1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.1, changed state to upRouter(config-subif)#encapsulation dot1Q 10Router(config-subif)#ip add 192.168.1.1 255.255.255.0Router(config-subif)#no shutdownRouter(config-subif)#exiRouter(config)#interface fa 0/0.2%LINK-5-CHANGED: Interface FastEthernet0/0.2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0.2, changed state to upRouter(config-subif)#encapsulation dot1Q 20Router(config-subif)#ip add 192.168.2.1 255.255.255.0Router(config-subif)#no shutdownRouter(config-subif)#exiRouter(config)#router ripRouter(config-router)#network 192.168.12.0Router(config-router)#network 192.168.1.0Router(config-router)#network 192.168.2.0Router(config-router)#endRouter#%SYS-5-CONFIG_I: Configured from console by consoleRouter#wrBuilding configuration...[OK]四对Multilayer Switch0进行配置：Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 30Switch(config-vlan)#exiSwitch(config)#vlan 40Switch(config-vlan)#exiSwitch(config)#interface fa 0/1Switch(config-if)#switchport access vlan 30Switch(config-if)#exiSwitch(config)#interface fa 0/2Switch(config-if)#switchport access vlan 40Switch(config-if)#exiSwitch(config)#interface vlan 30%LINK-5-CHANGED: Interface Vlan30, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to up Switch(config-if)#ip add 192.168.12.2 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exiSwitch(config)#interface vlan 40%LINK-5-CHANGED: Interface Vlan40, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan40, changed state to up Switch(config-if)#ip add 192.168.4.1 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exiSwitch(config)#router ripSwitch(config-router)#network 192.168.12.0Switch(config-router)#network 192.168.4.0Switch(config-router)#endSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#wrBuilding configuration...[OK]Ping 192.168.1.10Ping 192.168.2.10综合训练二一、实验目的和实验环境1、学习交换机配置世纪网络建设中的使用；2、学习以交换机为主的局域网规划和设计；3、学习配置VTP、划分VLAN等交换机配置；4、学习配置单臂路由。
实验一实验名称：使用交换机的命令行界面及交换机全局配置。
实验目的：掌握交换机命令行各种操作模式的区别，各模式之间的切换以及交换机全局的基本配置。
技术原理：实现功能：熟练掌握交换机的命令行操作模式，配置交换机名称和登录交换机时提示相关信息。
实验设备：S2126G一台实验拓朴：实验步骤：1.交换机命令行操作模式的进入。
Switch>enable 14 ! 进入特权模式。
Switch#Switch# configure terminal ! 进入全局配置模式。
Switch(config)#Switch(config)#interface fastethernet 0/1 ! 进入交换机F0/1的接口模式。
Switch(config-if)#Switch(config-if)# exit! 退回到上一级操作模式。
Switch(config)#Switch(config)# end ! 直接退回到特权模式。
Switch#2．交换机命令行的基本功能。
帮助信息Switch> ? ! 显示当前模式下所有可执行的命令。
Switch> co? ! 显示当前模式下所有以co开头的命令。
Switch>copy ? ! 显示copy命令后可执行的参数。
命令的缩写Switch> en ! 代表enable。
Switch# conf ter ! 代表configureterminal。
命令的自动补齐Switch# con ! 按下tab键自动补齐configure。
命令的快捷键Switch(config-if)# ^z!ctrl+z 退回到特权模式。
Switch#3.配置交换机设备名称。
switch(config)#hostname kdyswitch !配置交换机设备名称kdyswitchkdyswitch(config)#4.登录交换机时提示信息的配置。
kdyswitch(config)# banner motd & !&为提示信息的结束符。
