变配电房的电气设备试验规程

电力配电室中如何做高压试验的规程及试验方法高压试验是高电压技术的基础与关键。

任何高压电力设备都要进行高压试验，否则不能投入电力线路运行。

即使是经过试验已投入运行的设备，为了安全，正常的供电还要进行经常性的预防性试验。

预防性试验是运行部门保证设备安全运行的重要措施。

通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。

根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量(试验前、打耐压前进行)，用绝缘电阻测试仪测量，因为变压器试验中需要用天短路电流大于3MA的测量，2、变压器直流电阻的测量，采用10A直流电阻测试仪分别对变压器高压侧1、2、3档及低压侧进行测量，当变压器越大时可采用20A的直流电阻或是40A的直流电阻测试仪3、变压器油的击穿电压试验，采用80KV绝缘油介电强度自动测试仪(此项进行6次取其平均值)4、变压器耐压试验5KVA/50KVA工频耐压试验装置(要求打压工频电压30KV,1分钟)。

5、必要时须进行吊芯检查。

(吊芯检查的程序另符)6、变压器试验周期老规程为两年一次。

二：电力电缆试验，具体项目有：1、绝缘电阻的测量。

在直流耐压试验之前进行。

相间绝缘，绝缘电阻测试仪测量2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA以下。

3、试验周期1—3年一次。

三：电气设备试验：具体项目有：(高压开关柜)1、绝缘电阻测量(包括母线，断路器，互感器绝缘子相间与地的测量。

2、打压试验，(包括母线、互感器，断路器、绝缘子)。

(老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟)3、试验周期1—3年一次。

四：继电器调试：具体项目有：1、检查转盘、齿轮、接点等机械部分是否良好。

高压电气试验安全技术操作规程范文在进行高压电气试验时，需要严格遵守以下安全技术操作规程：
1. 试验前的准备工作
- 在进行高压电气试验前，必须确保试验设备完好无损，无漏电现象。

- 检查试验设备接地情况，确保全面有效，防止漏电危险。

- 确认试验设备的接地线连接牢固，不得出现松动现象。

2. 试验过程中的操作要求
- 在进行高压电气试验时，操作人员必须戴好绝缘手套，并保持干燥。

- 在接通高压电源前，必须进行试验设备的预热操作，确保设备运行稳定。

- 在试验过程中，操作人员必须着防护服，防止因意外触电而受伤。

3. 试验结束后的安全措施
- 在试验结束后，必须及时断开电源，并进行设备的检查和维护。

- 确保试验设备处于断电状态后，方可对设备进行清洁和维护。

- 如发现试验设备存在故障或异常情况，应立即停止使用并及时维修处理。

在进行高压电气试验时，操作人员必须严格遵守上述安全技术操作规程，确保试验过程安全稳定，避免发生意外事故。

第 1 页共 1 页。

防爆电气设备安全保护功能试验制度范本一、试验目的本试验制度的目的是确保防爆电气设备的安全保护功能正常运行，以保障工作场所的人员和设备的安全。

二、试验范围本试验制度适用于各类防爆电气设备的安全保护功能试验。

三、试验内容1. 开关试验用合适的工具进行开关试验，检验开关的灵敏度和可靠性，确保能够正常开关和断开电源。

2. 过载试验根据设备的额定功率负载设定，进行过载试验，验证设备的过载保护功能是否正常。

3. 短路试验使用额定电流进行短路试验，检验设备的短路保护功能是否能够及时断开电源，防止事故发生。

4. 温升试验将设备在额定负载下连续运行一定时间，测量设备的温升情况，确保设备在正常工作状态下不会产生过热现象。

5. 绝缘试验使用适当的绝缘测试设备进行绝缘试验，确保设备的绝缘性能符合相关标准要求。

6. 地线连通试验通过检测设备的地线连通性，验证设备地线的有效性和可靠性。

7. 防护罩试验对设备的防护罩材料进行试验，确保设备防护罩的强度和防爆性能符合相关标准要求。

四、试验方法1. 试验设备的准备选择与被试设备相匹配的试验设备，确保试验设备能够进行准确的测量和判断。

2. 试验环境的准备保证试验环境符合被试设备所处的真实工作环境，包括温度、湿度和气压等因素。

3. 试验程序的规定按照试验内容的要求制定试验程序，确保试验的严谨性和准确性。

4. 试验数据的记录与分析对试验过程中的数据进行准确的记录和分析，以便于后续分析和评估。

五、试验结果的评估根据试验数据的分析结果，对被试设备的安全保护功能进行评估，判断是否符合相关标准要求。

六、试验报告的编制根据试验结果的评估，编制详细的试验报告，包括试验方法、试验过程和结果评估等内容。

七、试验责任人试验责任人应具备相关技术资质和实践经验，确保试验的可靠性和准确性。

八、试验周期试验周期应根据设备的使用情况和相关标准的要求进行合理安排，确保防爆电气设备的安全性能能够得到及时验证。

九、试验周期的监督与检查试验周期的监督与检查应由负责安全管理的相关部门进行，确保试验按照规定的程序和要求进行。

电器高压试验安全操作规程范本一、引言电器高压试验是对电器设备的绝缘性能进行检测和评估的重要过程。

本规程旨在确保试验过程的安全可靠，保护试验人员和设备的安全。

本规程适用于电力系统中电器设备的高压试验。

二、试验准备1. 试验人员应具备相关电力设备试验和维修经验，并熟悉本规程内容。

2. 试验人员应定期接受安全培训，了解电器高压试验的危险和预防措施。

3. 试验人员应按照规定佩戴个人防护装备，包括绝缘手套、绝缘靴、绝缘服等。

4. 试验设备应经过检查和校准，确保设备正常工作。

三、试验过程1. 在试验开始前，应对试验设备和试验对象进行全面检查。

确保设备投入试验前的绝缘性能良好，试验对象无明显损坏。

2. 试验过程中，试验人员应按照操作规程要求，逐步增加试验电压，遵循“低压逐级上升，高压逐级降低”的原则。

3. 在试验过程中，试验人员应密切观察试验设备和试验对象的情况，发现异常应立即停止试验并进行检查。

4. 涉及到高电压接地的试验，应设置可靠的接地装置，确保试验过程中的电气安全。

四、事故预防和应急措施1. 试验现场应设置明显的安全警示标识，划定安全区域，并部署专人负责安全管理。

2. 试验现场应配备相应的灭火器材，以应对可能发生的火灾事故。

3. 在试验过程中，如发生人身伤害，应立即停止试验并进行救治，同时及时报告相关部门。

4. 如遇突发情况或试验失控，试验人员应迅速切断电源，并按照应急预案进行处理。

五、试验结束1. 试验结束后，应进行设备清洁和绝缘性能测试，确保设备无污染和损坏。

2. 试验结果应及时记录和保存，以备后续分析和评估。

3. 试验记录应包括试验日期、试验人员、试验设备、试验对象等基本信息，以及试验过程中的观察、异常情况及处理措施等详细记录。

六、附则1. 试验人员在试验现场应严格遵守现场安全规定，确保试验过程的安全。

2. 对于试验设备和试验对象的维护保养工作应及时跟进，确保设备始终处于良好状态。

3. 本规程若与现行安全标准和法律法规有冲突，则以标准和法规为准。

电气设备试验制度一、引言电气设备试验制度是为保障电气设备的安全运行，提高工作效率和质量而制定的一套试验规范。

该制度的制定旨在规范电气设备试验的程序与要求，确保试验结果准确可靠，促进设备的可靠性和可维护性的提高。

二、试验前的准备1.试验计划编制在进行电气设备试验前，应编制详细的试验计划，包括试验的目的、内容、方法、需求和试验环境等。

试验计划要经过相关部门的审核和批准后才能进行试验。

2.试验设备与工具准备进行电气设备试验需要准备相应的试验设备和工具，包括试验仪器、仪表、检测设备等。

这些设备和工具要经过检测和校准，确保其准确性和可靠性。

3.试验场地准备进行电气设备试验需要有合适的试验场地，包括试验室、试验台、试验线路等。

试验场地要满足相关的安全要求，并保持整洁和良好的工作环境。

三、试验过程1.试验前的检查试验前需要对试验设备进行检查，包括检查设备的电气连接、接地、绝缘等情况。

对于设备有异样或故障的情况，应及时进行修复和调试，确保设备的正常运行。

2.试验操作规程在试验过程中，操作人员需要按照相关的操作规程进行试验操作。

操作人员应具备相关的技术知识和操作经验，严格按照规程进行操作，确保试验的准确性和安全性。

3.试验记录与数据处理试验过程中要及时记录试验数据，包括试验参数、试验时间、试验结果等。

试验数据要进行整理和处理，分析试验结果，并根据需要进行补充试验以验证结果的准确性。

四、试验后的处理1.试验设备的维护与保养试验后，应对试验设备进行维护和保养，清洁设备并及时修复故障。

对于试验设备需要定期进行检测和校准，确保其性能和准确性。

2.试验报告的编制试验完成后，需要编制试验报告，包括试验目的、试验过程、试验结果等内容。

试验报告要准确、详细，并说明试验的合格与否，为设备的使用提供可靠的依据。

3.试验结果的分析与应用试验结果应进行分析和应用，及时发现设备存在的问题和不足，并采取相应的措施进行改进和修复。

同时，试验结果也应作为参考，用于设备的选择和购买，提高设备的质量和可靠性。

配电室高压试验规程及试验内容高压试验是高电压技术的基础与关键。

任何高压电力设备都要进行高压试验，否则不能投入电力线路运行。

即使是经过试验已投入运行的设备，为了安全，正常的供电还要进行经常性的预防性试验。

预防性试验是运行部门保证设备安全运行的重要措施。

通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。

根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量（试验前、打耐压前进行），用2500V摇表测量，2、变压器直流电阻的测量，采用电桥（双臂，我厂现有QF—44电桥）分别对变压器高压侧1、２、３档及低压侧进行测量，3、变压器油的击穿电压试验（此项进行3次取其平均值）4、变压器耐压试验（要求打压工频电压30KV,1分钟）。

5、必要时须进行吊芯检查。

（吊芯检查的程序另符）6、变压器试验周期老规程为两年一次。

二：电力电缆试验，具体项目有：1、绝缘电阻的测量。

在直流耐压试验之前进行。

相间绝缘，用2500V摇表摇测1分钟。

2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA 以下。

(以上为老规程，新规程YJV电缆无) 3、试验周期1—3年一次。

三：电气设备试验：具体项目有：（高压开关柜）１、绝缘电阻测量（包括母线，断路器，互感器绝缘子相间与地的测量。

２、打压试验，（包括母线、互感器，断路器、绝缘子）。

（老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟）３、试验周期1—3年一次。

四：继电器调试：具体项目有：１、检查转盘、齿轮、接点等机械部分是否良好。

２、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。

３、进行断路器定值跳闸试验。

（分合闸、跳闸两项）４、试验周期一年一次。

电气高压试验安全操作规程范文1. 目的电气高压试验是为了验证电气设备的绝缘强度和安全性能，确保设备能够正常运行并预防事故发生。

本规程的目的是为了规范电气高压试验的操作流程，保障操作人员的安全。

2. 适用范围本规程适用于所有进行电气高压试验的操作人员，包括设备维护人员和电气工程师。

3. 安全准备3.1 检查试验设备的工作状态和安全措施，确保设备正常运行并符合安全标准。

3.2 穿戴防护装备，包括绝缘手套、绝缘靴、绝缘衣等，以保护自身安全。

3.3 检查试验区域的环境条件，确保无火源和可燃物，保证操作安全。

3.4 组织周围人员撤离试验区域，确保只有经过培训的操作人员在场。

4. 操作流程4.1 对试验设备进行绝缘检查，确保试验设备的绝缘性能符合要求。

4.2 将试验设备与被试设备正确连接，并确保连接牢固可靠。

4.3 打开试验设备的电源开关，根据实验要求设定试验的电压、电流和时间。

4.4 调整试验设备的输出电压逐渐增加，同时观察试验设备和被试设备的运行情况。

4.5 如果发现异常情况，立即停止试验并断开电源，查找并排除故障。

4.6 跟踪记录试验过程中的电压、电流和时间数据，并及时保存。

5. 安全注意事项5.1 在试验过程中，操作人员禁止接触试验设备的导体和试验电源，以免触电。

5.2 在试验过程中，操作人员应保持安静，避免不必要的动作和言语，以免分散注意力。

5.3 在试验设备打开电源后，操作人员离开试验设备的附近，以免被电弧击中。

5.4 在试验设备发生故障或异常情况时，操作人员应立即停止试验，断开电源，并及时报告维修人员。

5.5 在试验完成后，操作人员应将试验设备彻底关闭，断开电源，并注意设备的维护保养。

6. 紧急处理6.1 在试验过程中，如发生电击事故，应立即切断电源，采取急救措施，并报告相关负责人。

6.2 在试验过程中，如发生火灾事故，应立即拉响火警报警器，采取逃生措施，并通知相关人员。

7. 事故预防与处理7.1 在试验前进行必要的设备检查和维护，确保试验设备的正常运行和安全性能。

配电房安全用电操作规程配电房是供电系统中非常重要的设施，对安全用电操作规程要格外重视。

以下是配电房安全用电操作规程的相关内容：1. 电源接入操作规程（1）在进行电源接入前，必须确认配电房的总开关已经切断电源，并贴上明显的停电标识。

（2）接入电源前必须检查电源线路及设备是否正常工作，如存在异常情况必须予以解决。

（3）接入电源时，必须先打开开关，然后逐渐接通负载，以避免电流冲击造成设备损坏。

（4）在接通负载之前，必须检查各个电路的电流是否平衡，以保证负载均匀分配。

2. 电气设备维护操作规程（1）定期检查所有电气设备的运行状况，如发现异常现象，必须及时予以维修或更换。

（2）禁止在设备运行时进行任何操作，必须等设备停机后才能进行检修和维护。

（3）在进行设备维修时，必须断开与电源的连接，并在相应的开关上贴上明显的停电标识。

（4）在进行维修工作时，必须佩戴绝缘防护手套，并使用绝缘工具进行操作。

（5）定期对电气设备进行绝缘测试，确保设备绝缘状态良好，以防止漏电等安全隐患。

3. 设备高温处理操作规程（1）设备在运行过程中如出现过高温情况，必须立即停机检修，禁止继续运行。

（2）禁止在设备高温状态下进行任何操作，必须等设备冷却后才能进行检修和维护。

（3）在进行设备维修时，必须佩戴绝缘防护手套，并使用相应的工具和设备进行高温处理。

（4）设备在高温状态下维修必须提前预备好相关的救援装备和紧急疏散预案。

4. 电路保护操作规程（1）所有电路必须安装过压保护装置和漏电保护器，并定期检查其工作状态。

（2）任何电路出现漏电时必须立即停机检修，并查明故障原因后方可重新投入使用。

（3）不得将超过电路额定电流的电器设备接入电路，以免造成电路过载和设备损坏。

（4）禁止私拉乱接电源线路，必须按照规定的线路进行接入和使用。

5. 紧急事故处理操作规程（1）在发生紧急事故时，必须迅速切断电源，并及时报警，同时通知相关人员进行紧急处理。

（2）在紧急事故处理过程中，必须佩戴防护装备，采取正确的救援和逃生措施，并遵循现场指挥。

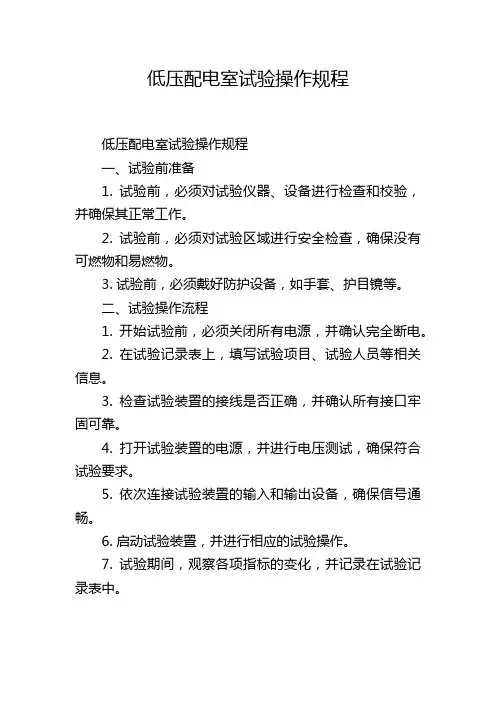

低压配电室试验操作规程低压配电室试验操作规程一、试验前准备1. 试验前，必须对试验仪器、设备进行检查和校验，并确保其正常工作。

2. 试验前，必须对试验区域进行安全检查，确保没有可燃物和易燃物。

3. 试验前，必须戴好防护设备，如手套、护目镜等。

二、试验操作流程1. 开始试验前，必须关闭所有电源，并确认完全断电。

2. 在试验记录表上，填写试验项目、试验人员等相关信息。

3. 检查试验装置的接线是否正确，并确认所有接口牢固可靠。

4. 打开试验装置的电源，并进行电压测试，确保符合试验要求。

5. 依次连接试验装置的输入和输出设备，确保信号通畅。

6. 启动试验装置，并进行相应的试验操作。

7. 试验期间，观察各项指标的变化，并记录在试验记录表中。

8. 在试验结束后，关闭试验装置的电源，并断开各个接线。

9. 对试验装置进行清理，并将试验记录整理归档。

10. 撤离试验现场，并关闭低压配电室门窗。

三、试验安全注意事项1. 试验人员必须具备相关电气知识和操作技术，严禁无经验人员操作。

2. 在试验期间，严禁进行其他无关操作，以免造成事故。

3. 试验中如发现异常情况，如短路、漏电等，必须及时停止试验，并采取相应措施处理。

4. 试验过程中，不得在设备或设施上乱动或进行私接操作。

5. 试验结束后，必须彻底清理试验现场，保证安全环境。

四、紧急情况处理1. 如发生火灾事故，立即采取灭火措施，并报告消防部门。

2. 如发生人身伤害事故，立即给予相应的急救，并报告相关部门。

3. 如发生其他紧急情况，应根据实际情况采取相应的措施，并报告相关部门。

五、试验结果评估1. 根据试验记录表中的数据，对试验结果进行评估。

2. 对试验结果进行分析，判断试验设备是否符合相关标准和要求。

3. 根据试验结果，对设备进行修理、调整或更换。

六、其他事项1. 试验操作必须严格遵守相关法规和标准，以确保试验的准确性和安全性。

2. 对试验仪器、设备要进行定期维护和检修，保证其正常工作。

高压电气试验操作规程一、引言高压电气试验是对电气设备进行安全、性能及可靠性验证的重要方法之一，为确保试验操作的安全和有效性，制定本操作规程。

二、试验准备1. 试验前应检查试验设备、试验装置及安全设施是否完好。

2. 试验人员应穿戴符合安全要求的工作服及防护用具。

3. 试验记录应提前准备好，并核对试验项目及参数。

4. 试验区域应进行划定，并禁止无关人员进入。

三、试验操作1. 检查试验设备电源是否正常，未发现异常后方可进行试验。

2. 检查试验装置及连接线路是否连通，无异常后方可进行试验。

3. 预先设置试验设备参数，并确保设备处于待机状态。

4. 按照试验记录要求调整试验设备参数，如电压、电流等。

5. 按照试验项目要求设置试验持续时间，并启动试验设备。

6. 在试验过程中，密切观察试验设备运行状态及试验装置工作情况。

7. 如出现试验设备异常，应立即停止试验，并进行故障排查。

8. 试验完成后，关闭试验设备，待设备完全停止后方可离开试验区域。

四、事故处理1. 如试验过程中发生事故，应立即切断试验设备电源，并通知相关人员。

2. 如有人员受伤，应立即进行急救并送往医院治疗。

3. 对事故原因进行调查，并制定相应措施以避免类似事故再次发生。

五、试验记录1. 每次试验均应详细记录试验开始时间、结束时间及试验参数。

2. 在试验过程中发现的异常情况应及时记录，并采取相应措施。

3. 对试验结果进行分析及评价，并记录在试验记录中。

4. 试验记录应妥善保存，便于后期分析及查阅。

六、安全注意事项1. 操作人员应具备一定的电气知识及操作经验。

2. 禁止试验设备过载运行，以免损坏设备或引发事故。

3. 在试验过程中严禁触碰试验装置及电缆等高压部件。

4. 注意试验区域内的通风、防火及防爆等安全要求。

5. 注意保持试验区域的整洁，避免杂物堆放，防止意外触电等事故发生。

6. 试验结束后，应彻底清理试验区域，确保设备无任何残留。

七、总结本操作规程详细规定了高压电气试验的操作流程及注意事项，操作人员必须严格按照规程要求进行试验操作，确保试验过程安全可靠。
