高压电气设备预防性试验规程正式稿

电力设备预防性试验规程第一章围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。

本标准适用于110kV及以下的交流电力设备。

第二章引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

GB 311.1－1997 高压输变电设备的绝缘配合GB 1094.1－1996 电力变压器第一部分总则GB 1094.3－2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.11—2007 电力变压器第11部分：干式变压器GB 1207—2006 电磁式电压互感器GB 1208—1996 电流互感器GB 1984—2003 高压交流断路器GB 4703—2007 电容式电压互感器GB 1985—2004 高压交流隔离开关和接地开关GB 7330—2008 交流电力系统阻波器GB/T 8287.1-2008 标称电压高于1000V系统用户盒户外支柱绝缘子第1部分:瓷或玻璃绝缘子的试验GB 12022—2006 工业六氟化硫GB/T 20876.2 标称电压大于1000V的架空线路用悬浮式复合绝缘子原件第2部分:尺寸和电气特性GB 50150—2006 电气装置安装工程电气设备交接试验标准 DL/T 474.5—2006 现场绝缘试验实施导则第5部分:避雷器试验 DL/T 475—2006 接地装置特性参数测试导则DL/T 555—2004 气体绝缘金属封闭电器现场耐压试验导则 DL/T 596—1996 电力设备预防性试验规程DL/T 620—1997 交流电气装置的过电压保护和绝缘配合DL/T 621—1997 交流电气装置的接地DL/T 627—2004 绝缘子常用温固化硅橡胶防污闪涂料DL/T 664—2008 带电设备红外诊断技术应用导则DL/T 722—2000 变压器油中溶解气体分析和判断导则DL/T 804—2002 交流电力系统金属氧化物避雷器使用导则DL/T 864—2003 标称电压高于1000V交流架空线路用复合绝缘子使用导则DL/T 911—2004 电力变压器绕组变形的频率响应分析法DL/T 1048—2007 标称电压高于1000V的交流用棒形支柱复合绝缘子-定义、试验方法及验收规则DL/T 1093—2008 电力变压器绕组变形的电抗法检测判断导则Q/GDW 168—2008 输变电设备状态检修试验规程Q/GDW 407—2010 高压支柱瓷绝缘子现场检测导则Q/GDW 415—2010 电磁式电压互感器用非线性电阻型消谐器技术规Q/GDW 515.1—2010 交流架空线路用绝缘子使用导则第1部分、玻璃绝缘子Q/GDW 515.2—2010 交流架空线路用绝缘子使用导则第2部分、复合绝缘子国家电网公司（(国家电网公司十八项电网重点反事故措施)（国家电网生计(2005)400号）第三章定义、符号（一）预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取油样或气样进行的试验。

DL/T 596—1996电力设备预防性试验规程前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。

预防性试验规程是电力系统绝缘监督工作的主要依据，在我国已有40年的使用经验。

1985年由原水利电力部颁发的《电气设备预防性试验规程》，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积累了丰富的经验。

随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的发展，需要对1985年颁布的规程进行补充和修改。

1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行了修订，同时把电压等级扩大到500kV，并更名为《电力设备预防性试验规程》。

本标准从1997年1月1日起实施。

本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》，凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的，以本标准为准。

本标准的附录A、附录B是标准的附录。

本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。

本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。

本标准起草单位：电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。

本标准主要起草人：王乃庆、王火昆明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。

1 范围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。

本标准适用于500kV及以下的交流电力设备。

本标准不适用于高压直流输电设备、矿用及其它特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具。

从国外进口的设备应以该设备的产品标准为基础，参照本标准执行。

电力设备预防性试验规程Preventive test code for electric power equipmentDL/T596—1996中华人民共和国电力行业标准DL/T596—1996电力设备预防性试验规程Preventive test code forelectric power equipment中华人民共和国电力工业部1996-09-25批准1997-01-01实施前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。

预防性试验规程是电力系统绝缘监督工作的主要依据，在我国已有40年的使用经验。

1985年由原水利电力部颁发的《电气设备预防性试验规程》，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积累了丰富的经验。

随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的发展，需要对1985年颁布的规程进行补充和修改。

1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行了修订，同时把电压等级扩大到500kV，并更名为《电力设备预防性试验规程》。

本标准从1997年1月1日起实施。

本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》，凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的，以本标准为准。

本标准的附录A、附录B是标准的附录。

本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。

本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。

本标准起草单位：电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。

本标准主要起草人：王乃庆、王火昆明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。

配电室高压试验规程及试验内容高压试验是高电压技术的基础与关键。

任何高压电力设备都要进行高压试验，否则不能投入电力线路运行。

即使是经过试验已投入运行的设备，为了安全，正常的供电还要进行经常性的预防性试验。

预防性试验是运行部门保证设备安全运行的重要措施。

通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。

根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量（试验前、打耐压前进行），用2500V摇表测量，2、变压器直流电阻的测量，采用电桥（双臂，我厂现有QF—44电桥）分别对变压器高压侧1、２、３档及低压侧进行测量，3、变压器油的击穿电压试验（此项进行3次取其平均值）4、变压器耐压试验（要求打压工频电压30KV,1分钟）。

5、必要时须进行吊芯检查。

（吊芯检查的程序另符）6、变压器试验周期老规程为两年一次。

二：电力电缆试验，具体项目有：1、绝缘电阻的测量。

在直流耐压试验之前进行。

相间绝缘，用2500V摇表摇测1分钟。

2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA以下。

(以上为老规程，新规程YJV电缆无)3、试验周期1—3年一次。

三：电气设备试验：具体项目有：（高压开关柜）１、绝缘电阻测量（包括母线，断路器，互感器绝缘子相间与地的测量。

２、打压试验，（包括母线、互感器，断路器、绝缘子）。

（老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟）３、试验周期1—3年一次。

四：继电器调试：具体项目有：１、检查转盘、齿轮、接点等机械部分是否良好。

２、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。

３、进行断路器定值跳闸试验。

（分合闸、跳闸两项）４、试验周期一年一次。

电气设备预防性试验规程一、引言。

电气设备是现代工业生产中不可或缺的重要组成部分，为了确保电气设备的安全运行和延长设备的使用寿命，预防性试验是必不可少的一项工作。

本规程旨在规范电气设备的预防性试验工作，保障设备的安全可靠运行。

二、试验范围。

本规程适用于各类电气设备的预防性试验工作，包括但不限于变压器、开关设备、电缆、发电机等。

三、试验目的。

1. 检测设备的运行状态，发现潜在故障并及时处理，防止故障的发生；2. 验证设备的性能指标，确保设备符合相关标准和规范；3. 延长设备的使用寿命，提高设备的可靠性和安全性。

四、试验内容。

1. 变压器试验。

（1）绝缘电阻测试。

（2）局部放电测试。

（3）油质检测。

（4）绕组接地测试。

2. 开关设备试验。

（1）绝缘电阻测试。

（2）电气参数测试。

（3）机械性能测试。

（4）防护装置测试。

3. 电缆试验。

（1）绝缘电阻测试。

（2）局部放电测试。

（3）电气参数测试。

（4）绝缘强度测试。

4. 发电机试验。

（1）绝缘电阻测试。

（2）电气参数测试。

（3）机械性能测试。

（4）绝缘强度测试。

五、试验方法。

1. 绝缘电阻测试。

采用万用表或绝缘电阻测试仪进行测试，记录测试结果并与标准值进行比较。

2. 局部放电测试。

采用局部放电检测仪进行测试，记录放电量并进行分析判定。

3. 油质检测。

采用油质检测仪进行测试，检测油质的绝缘性能和污染程度。

4. 电气参数测试。

采用电参数测试仪进行测试，包括电压、电流、功率因数等参数的测试。

5. 机械性能测试。

采用力测试仪或振动测试仪进行测试，测试设备的机械性能指标。

六、试验频率。

1. 变压器，每年进行一次预防性试验；2. 开关设备，每半年进行一次预防性试验；3. 电缆，每三年进行一次预防性试验；4. 发电机，每年进行一次预防性试验。

七、试验记录与报告。

1. 对每次试验的结果进行记录，并建立设备档案；2. 对试验结果进行分析，制定下一步的维护计划；3. 对试验结果进行报告，向相关部门和人员进行汇报。

中华人民共和国水利电力部关于颁发《电气设备预防性试验规程》的通知(85)水电电生字第05号《电气设备交接和预防性试验标准》自1977年颁发以来，对保证电气设备安全运行起了重要作用。

但由于电力系统的发展以及试验技术的不断提高，原《标准》中的一些规定已不能适应当前的需要。

因此，我部组织有关单位对原《标准》进行了修订，并改名为《电气设备预防性试验规程》，现正式颁发执行，原《标准》同时作废。

在执行中如发现有不妥和需要补充之处，请随时告我部生产司。

1985年1月15日1 总则1.1 电气设备的预防性试验是判断设备能否继续投入运行，预防设备损坏及保证安全运行的重要措施。

凡电力系统的设备，应根据本规程的要求进行预防性试验。

工业企业及农业用电气设备，除与电力系统直接连接者外，其他可根据使用特点，参照本规程进行。

1.2 本规程的各项规定，是作为检查设备的基本要求，应认真执行。

在维护、检修工作中，有关人员还应执行部颁检修、运行规程的有关规定，不断提高质量，坚持预防为主，积极改进设备，使设备能长期、安全、经济运行。

1.3 坚持科学态度。

对试验结果必须全面地、历史地进行综合分析，掌握设备性能变化的规律和趋势。

要加强技术管理，健全资料档案，开展技术革新，不断提高试验技术水平。

1.4 在执行中，遇到特殊情况需要改变试验项目、周期或标准时，应组织有关专业人员综合分析，提出意见；对主要设备需经上一级主管局审查批准后执行；对其他设备可由本局、厂总工程师审查批准后执行。

1.5 对于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具以及SF6全封闭电器、阻波器等的检查试验，应分别根据相应的专用规程进行，在本规程内不作规定。

1.6 额定电压为110kV以下的电气设备，应按本规程进行交流耐压试验(有特殊规定者除外)，110kV及以上的电气设备，在必要时应进行耐压试验。

对于电力变压器和互感器，在局部和全部更换绕组后，应进行耐压试验(可以选用感应耐压、操作波耐压和外加耐压法)。

电力设备预防性试验规程Preventive test code for electric power equipmentDL/T 596—1996中华人民共和国电力行业标准DL/T 596—1996电力设备预防性试验规程Preventive test code forelectric power equipment中华人民共和国电力工业部1996-09-25批准1997-01-01实施前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。

预防性试验规程是电力系统绝缘监督工作的主要依据，在我国已有40年的使用经验。

1985年由原水利电力部颁发的《电气设备预防性试验规程》，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积累了丰富的经验。

随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的发展，需要对1985年颁布的规程进行补充和修改。

1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行了修订，同时把电压等级扩大到500kV，并更名为《电力设备预防性试验规程》。

本标准从1997年1月1日起实施。

本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》，凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的，以本标准为准。

本标准的附录A、附录B是标准的附录。

本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。

本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。

本标准起草单位：电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。

本标准主要起草人：王乃庆、王火昆明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。

DL 中华人民共和国电力行业标准DL/T596-1996电力设备预防性试验规程Preventive test code for electric Power equipment1996-09-25发布 1997－01－01实施中华人民共和国电力工业部发布前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。

预防性试验规程是电力系统绝缘监督工作的主要依据，在我国已有40年的使用经验。

1985年由原水利电力部颁发的《电气设备预防性试验规程》，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积累了丰富的经验。

随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的发展，需要对1985年颁布的规程进行补充和修改。

1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行修订，同时把电压等级扩大到500kv，并更名为《电力设备预防性试验规程》。

本标准从1997年1月1日起实施。

本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》，凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的，以本标准为准。

本标准的附录A、附录B是标准的附录。

本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。

本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力高度通信中心提出。

本标准起草单位：电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等在标准主要起草人：王乃庆、王明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。

目次前言1 范围 (1)2 引用标准 (1)3 定义、符号 (2)4 总则 (2)5 旋转电机 (3)6 电力变压器及电抗器 (12)7 互感器 (19)8 开关设备 (23)9 套管 (39)10 支柱绝缘子和悬式绝缘子 (41)11 电力电缆线路 (42)12 电容器 (47)13 绝缘油和六氟化硫气体 (51)14 避雷器 (54)15 母线 (57)16 二次回路 (57)17 １kV及以下的配电装置和电力布线 (8)18 １kV以上的架空电力线路 (58)19接地装置 (59)20电除尘器 (62)附录A （标准的附录）同步发电机和调相机定子绕组的交流试验电压、老化鉴定和硅钢片单位损耗 (64)附录B （标准的附录）绝缘子的交流耐压试验电压标准 (68)附录C （提示的附录）污秽等级与对应附盐密度值 (69)附录D （提示的附录）橡塑电缆内衬层和外护套破坏进水的确定方法 (70)附录E （提示的附录）橡塑电缆附件中金属层的接地方法 (71)附录F （提示的附录）避雷器的电导电流值和工频放电电压值 (72)附录G （提示的附录）参考资料 (74)D L/T596-1996中华人民共和国电力行业标准电力设备预防性试验规程DL/T 596-1996Preventive test code forelectric power equipment1范围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。

高压电气设备预防性试验规程正式稿为了确保高压电气设备的安全性能，避免设备故障给生命财产带来严重损失，工业和民用电气设备在上市前必须进行预防性试验。

随着科技的发展，高压电气设备也在不断更新换代，试验规程也需要不断完善。

2019年5月30日，国家市场监管总局正式发布《高压电气设备预防性试验规程》正式稿，本文将对此稿的主要内容进行介绍。

一、试验对象《规程》明确试验对象包括高压开关设备、变压器、电缆、隔离开关、断路器、仪器仪表等普通高压电器设备和电力电缆附件，不包括特种高压电气设备，如：电动汽车快充设施、雷电监测系统等。

二、试验内容1. 绝缘电阻测量：试验旨在检测绝缘电阻在环境条件变化时的稳定性，以此判断绝缘状况是否正常。

测试电压根据设备的额定电压及试验对象的分类，中性点接地的为直流250V及交流500V，中性点不接地的为直流500V及交流1000V。

2. 介质损耗因数测量：测量绝缘材料的介损，以间接反映设备的绝缘性能，测试频率为50Hz。

3. 安全阀动作压力测量：检测设备的保护装置是否按严格要求设置，以控制压力不超过额定值。

4. 时间-电流特性试验：试验旨在检测设备在设定过载区间下，保护装置的时间-电流特性是否正常，即是否满足设备额定负荷的安全保护。

5. 短路电压测量：检测随电压变化而变化的短路电流的大小，判断是否超出设备承受范围。

6. 电力电缆附件试验，包括：电缆终头热缩套管压力试验、电缆附件接头处电接触电阻测量、电缆接头绝缘水密性试验等工艺试验。

三、试验周期《规程》规定，高压开关设备、断路器、隔离开关、变压器及其连接的电缆试验周期为4年，电缆的热缩套管压力试验周期为2年，其他附件试验周期为3年。

试验周期必须是正整数年。

四、试验报告试验完成后应做好试验报告，其中包括：试验设备基本信息、试验环境条件、试验过程、试验结果和结论、不合格试验对象改进措施及时限等内容。

总之，高压电气设备的预防性试验是保证设备正常使用、保护员工安全的重要手段。

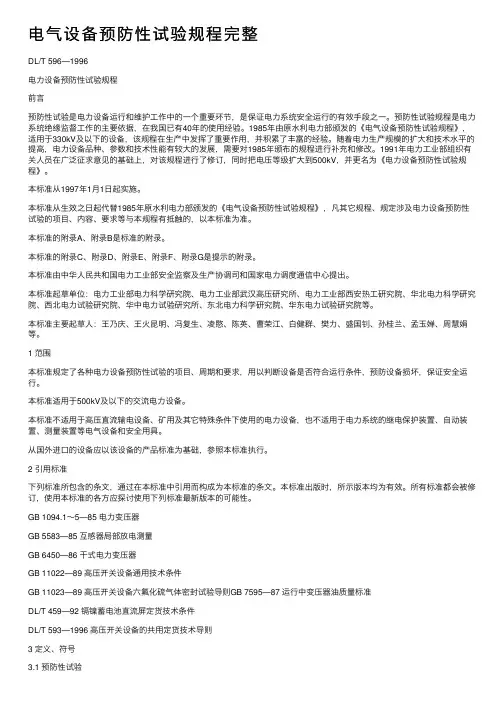

电⽓设备预防性试验规程完整DL/T 596—1996电⼒设备预防性试验规程前⾔预防性试验是电⼒设备运⾏和维护⼯作中的⼀个重要环节，是保证电⼒系统安全运⾏的有效⼿段之⼀。

预防性试验规程是电⼒系统绝缘监督⼯作的主要依据，在我国已有40年的使⽤经验。

1985年由原⽔利电⼒部颁发的《电⽓设备预防性试验规程》，适⽤于330kV及以下的设备，该规程在⽣产中发挥了重要作⽤，并积累了丰富的经验。

随着电⼒⽣产规模的扩⼤和技术⽔平的提⾼，电⼒设备品种、参数和技术性能有较⼤的发展，需要对1985年颁布的规程进⾏补充和修改。

1991年电⼒⼯业部组织有关⼈员在⼴泛征求意见的基础上，对该规程进⾏了修订，同时把电压等级扩⼤到500kV，并更名为《电⼒设备预防性试验规程》。

本标准从1997年1⽉1⽇起实施。

本标准从⽣效之⽇起代替1985年原⽔利电⼒部颁发的《电⽓设备预防性试验规程》，凡其它规程、规定涉及电⼒设备预防性试验的项⽬、内容、要求等与本规程有抵触的，以本标准为准。

本标准的附录A、附录B是标准的附录。

本标准的附录C、附录D、附录E、附录F、附录G是提⽰的附录。

本标准由中华⼈民共和国电⼒⼯业部安全监察及⽣产协调司和国家电⼒调度通信中⼼提出。

本标准起草单位：电⼒⼯业部电⼒科学研究院、电⼒⼯业部武汉⾼压研究所、电⼒⼯业部西安热⼯研究院、华北电⼒科学研究院、西北电⼒试验研究院、华中电⼒试验研究所、东北电⼒科学研究院、华东电⼒试验研究院等。

本标准主要起草⼈：王乃庆、王⽕昆明、冯复⽣、凌愍、陈英、曹荣江、⽩健群、樊⼒、盛国钊、孙桂兰、孟⽟婵、周慧娟等。

1 范围本标准规定了各种电⼒设备预防性试验的项⽬、周期和要求，⽤以判断设备是否符合运⾏条件，预防设备损坏，保证安全运⾏。

本标准适⽤于500kV及以下的交流电⼒设备。

本标准不适⽤于⾼压直流输电设备、矿⽤及其它特殊条件下使⽤的电⼒设备，也不适⽤于电⼒系统的继电保护装置、⾃动装置、测量装置等电⽓设备和安全⽤具。

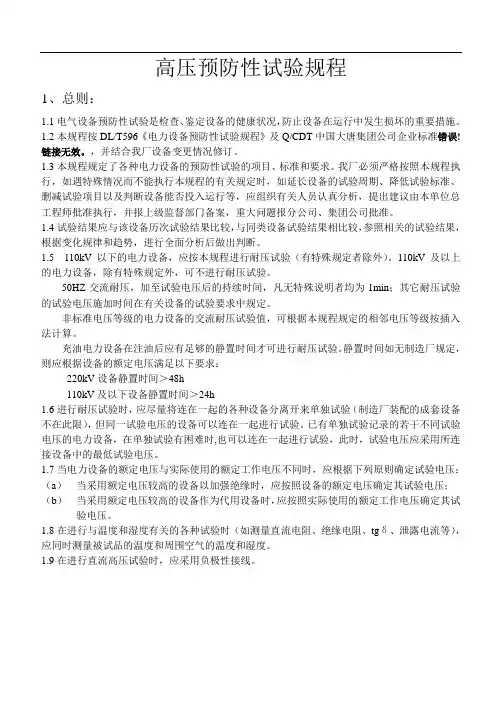

高压预防性试验规程1、总则：1.1电气设备预防性试验是检查、鉴定设备的健康状况，防止设备在运行中发生损坏的重要措施。

1.2本规程按DL/T596《电力设备预防性试验规程》及Q/CDT中国大唐集团公司企业标准错误!链接无效。

，并结合我厂设备变更情况修订。

1.3本规程规定了各种电力设备的预防性试验的项目、标准和要求。

我厂必须严格按照本规程执行，如遇特殊情况而不能执行本规程的有关规定时，如延长设备的试验周期、降低试验标准、删减试验项目以及判断设备能否投入运行等，应组织有关人员认真分析，提出建议由本单位总工程师批准执行，并报上级监督部门备案，重大问题报分公司、集团公司批准。

1.4试验结果应与该设备历次试验结果比较，与同类设备试验结果相比较，参照相关的试验结果，根据变化规律和趋势，进行全面分析后做出判断。

1.5 110kV以下的电力设备，应按本规程进行耐压试验（有特殊规定者除外）。

110kV及以上的电力设备，除有特殊规定外，可不进行耐压试验。

50HZ交流耐压，加至试验电压后的持续时间，凡无特殊说明者均为1min；其它耐压试验的试验电压施加时间在有关设备的试验要求中规定。

非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算。

充油电力设备在注油后应有足够的静置时间才可进行耐压试验。

静置时间如无制造厂规定，则应根据设备的额定电压满足以下要求：220kV设备静置时间＞48h110kV及以下设备静置时间＞24h1.6进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验（制造厂装配的成套设备不在此限），但同一试验电压的设备可以连在一起进行试验。

已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时,也可以连在一起进行试验，此时，试验电压应采用所连接设备中的最低试验电压。

1.7当电力设备的额定电压与实际使用的额定工作电压不同时，应根据下列原则确定试验电压：（a）当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；（b）当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定工作电压确定其试验电压。

电气设备预防性试验规程1(总14页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--中华人民共和国水利电力部关于颁发《电气设备预防性试验规程》的通知(85)水电电生字第05号《电气设备交接和预防性试验标准》自1977年颁发以来，对保证电气设备安全运行起了重要作用。

但由于电力系统的发展以及试验技术的不断提高，原《标准》中的一些规定已不能适应当前的需要。

因此，我部组织有关单位对原《标准》进行了修订，并改名为《电气设备预防性试验规程》，现正式颁发执行，原《标准》同时作废。

在执行中如发现有不妥和需要补充之处，请随时告我部生产司。

1985年1月15日1 总则电气设备的预防性试验是判断设备能否继续投入运行，预防设备损坏及保证安全运行的重要措施。

凡电力系统的设备，应根据本规程的要求进行预防性试验。

工业企业及农业用电气设备，除与电力系统直接连接者外，其他可根据使用特点，参照本规程进行。

本规程的各项规定，是作为检查设备的基本要求，应认真执行。

在维护、检修工作中，有关人员还应执行部颁检修、运行规程的有关规定，不断提高质量，坚持预防为主，积极改进设备，使设备能长期、安全、经济运行。

坚持科学态度。

对试验结果必须全面地、历史地进行综合分析，掌握设备性能变化的规律和趋势。

要加强技术管理，健全资料档案，开展技术革新，不断提高试验技术水平。

在执行中，遇到特殊情况需要改变试验项目、周期或标准时，应组织有关专业人员综合分析，提出意见；对主要设备需经上一级主管局审查批准后执行；对其他设备可由本局、厂总工程师审查批准后执行。

对于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具以及SF6全封闭电器、阻波器等的检查试验，应分别根据相应的专用规程进行，在本规程内不作规定。

额定电压为110kV以下的电气设备，应按本规程进行交流耐压试验(有特殊规定者除外)，110kV及以上的电气设备，在必要时应进行耐压试验。

I 总则 (1)2同步发电机和调相机 (3)3无刷励磁装置 (6)4 交流电动机 (7)5 直流电机 (9)6 变压器、电抗器、消弧线圈 (10)7 互感器 (17)8 悬式绝缘子 (19)9 开关设备 (20)9.1 220kV 、110kVGIS (20)9.2 少油断路器（3〜10kV） 22 9.3 SF 6封闭型高压接触器 (24)9.4 磁吹式断路器（3〜10kV） 26 9.5 高压真空接触器 (27)9.6 高压真空断路器 (29)9.7 高压电磁接触器（空气型） (31)9.8 旋转电弧式S民断路器（FCBJ (32)9.9 空气断路器 (34)9.10 隔离开关 (36)10 套管 (37)II 电力电缆 (40)11.1 一般规定 (40)11.2 橡塑绝缘电力电缆 (41)11.3 110kV OF 电缆 (44)12 电力电容器 (47)12.1 高压并联电容器、串联电容器和交流滤波电容器• (47)12.2 耦合电容器和电容式电压互感器的电容分压器•••• 4812.3 过电压吸收器 (49)13 避雷器•••••••••••••••••••••••••••••50 13.1 无间隙氧化锌避雷器•••••••••••••••••••50 13.2 GIS 用无间隙氧化锌避雷器•••••••••••••••52 13.3 有间隙氧化锌避雷器（含三相组合式过电压保护器）•••••••••••••••••••••••••••••••••5213.4 阀型避雷器•••••••••••••••••••••••••5313.5 放电记数器•••••••••••••••••••••••••5514 接地装置••••••••••••••••••••••••••••55 14.1 接地装置的试验••••••••••••••••••••••5514.2 接地装置的检查••••••••••••••••••••••5715 中性点电阻器•••••••••••••••••••••••••5716 母线•••••••••••••••••••••••••••••••5717 绝缘油和六氟化硫气体••••••••••••••••••••58 17.1 变压器油••••••••••••••••••••••••••58 17.2 变压器油中溶解气体•••••••••••••••••••6017.3 六氟化硫（SF6 ）•••••••••••••••••••••6062 18 电除尘器18.1 咼压硅整流变压器 (62)18.2 绝缘支撑及连接元件 (62)18.3 高压直流电缆 (63)18.4 接地装置 (63)19 快速开关（HSCB (63)附录A 电机定子绕组最低容许绝缘电阻 (65)附录B 电机耐压试验标准 (66)附录C 硅钢片的单位损耗 (67)附录D 电机定子绕组绝缘老化精密诊断 (68)附录E 变压器绕组绝缘电阻标准 (70)附录F 油浸电力变压器绕组直流泄漏电流参考值 (71)附录G 变压器绕组交流耐压试验标准 (72)附录H 变压器油中溶解气体色谱分析的试验周期 (73)附录J 各类互感器局部放电量出厂容许值 (75)附录K 日本《电气设备技术基准》规定的设备等耐压试验电压 (75)附录L 开关的交流试验电压 (76)附录M 电力电缆耐压试验电压及试验时间 (78)附录N 橡塑电缆内衬层和外护套破坏进水的确定方法• (80)附录P 橡塑电缆附件中金属层的接地方法 (80)附录Q氧化锌避雷器有关参数 (81)附录R 阀式避雷器的有关参数 (86)附录S 日本绝缘油的种类和特性（JISC－2320－1982）88附录T GB 311.1-1997 规定的各类设备的短时（1min ）工频耐受电压 (91)附录U 日本《电气设备技术基准》规定的高压、超高压电路交流试验电压 (91)附录V 引用标准及参考资料 (92)1 总则1.1 目的和范围1.1.1 高压电气设备预防性试验是指上海宝山钢铁股份有限公司范围内额定工频电压3kV 及以上、直流或变频电压500V 及以上的电气设备试验。

目录1 总则 (1)2 同步发电机和调相机 (3)3 无刷励磁装置 (6)4 交流电动机 (7)5 直流电机 (9)6 变压器、电抗器、消弧线圈 (10)7 互感器 (17)8 悬式绝缘子 (19)9 开关设备 (20)9.1 220kV、110kVGIS (20)9.2 少油断路器(3～10kV) (22)9.3 SF6 封闭型高压接触器 (24)9.4 磁吹式断路器(3～10kV) (26)9.5 高压真空接触器 (27)9.6 高压真空断路器 (29)9.7 高压电磁接触器（空气型） (31)9.8 旋转电弧式SF6断路器(FCB ) (32)9.9 空气断路器 (34)9.10 隔离开关 (36)10 套管 (37)11 电力电缆 (40)11.1 一般规定 (40)11.2 橡塑绝缘电力电缆 (41)11.3 110kV OF 电缆 (44)12 电力电容器 (47)12.1 高压并联电容器、串联电容器和交流滤波电容器 (47)12.2 耦合电容器和电容式电压互感器的电容分压器 (48)12.3 过电压吸收器 (49)13 避雷器 (50)13.1 无间隙氧化锌避雷器 (50)13.2 GIS 用无间隙氧化锌避雷器 (52)13.3 有间隙氧化锌避雷器(含三相组合式过电压保护器) (52)13.4 阀型避雷器 (53)13.5 放电记数器 (55)14 接地装置 (55)14.1 接地装置的试验 (55)14.2 接地装置的检查 (57)15 中性点电阻器 (57)16 母线 (57)17 绝缘油和六氟化硫气体 (58)17.1 变压器油 (58)17.2 变压器油中溶解气体 (60)17.3 六氟化硫（SF6 ） (60)18 电除尘器 (62)18.1 高压硅整流变压器 (62)18.2 绝缘支撑及连接元件 (62)18.3 高压直流电缆 (63)18.4 接地装置 (63)19 快速开关（HSCB） (63)附录 A 电机定子绕组最低容许绝缘电阻 (65)附录 B 电机耐压试验标准 (66)附录 C 硅钢片的单位损耗 (67)附录 D 电机定子绕组绝缘老化精密诊断 (68)附录 E 变压器绕组绝缘电阻标准 (70)附录 F 油浸电力变压器绕组直流泄漏电流参考值 (71)附录 G 变压器绕组交流耐压试验标准 (72)附录 H 变压器油中溶解气体色谱分析的试验周期 (73)附录 J 各类互感器局部放电量出厂容许值 (75)附录 K 日本《电气设备技术基准》规定的设备等耐压试验电压 (75)附录 L 开关的交流试验电压 (76)附录 M 电力电缆耐压试验电压及试验时间 (78)附录 N 橡塑电缆内衬层和外护套破坏进水的确定方法 (80)附录 P 橡塑电缆附件中金属层的接地方法 (80)附录 Q 氧化锌避雷器有关参数 (81)附录 R 阀式避雷器的有关参数 (86)附录 S 日本绝缘油的种类和特性（JISC－2320－1982） (88)附录 T GB 311.1-1997 规定的各类设备的短时（1min）工频耐受电压 (91)附录 U 日本《电气设备技术基准》规定的高压、超高压电路交流试验电压 (91)附录 V 引用标准及参考资料 (92)1 总则1.1 目的和范围1.1.1 高压电气设备预防性试验是指上海宝山钢铁股份有限公司范围内额定工频电压3kV及以上、直流或变频电压500V及以上的电气设备试验。

目录1 总则 (1)2 同步发电机和调相机 (3)3 无刷励磁装置 (6)4 交流电动机 (7)5 直流电机 (9)6 变压器、电抗器、消弧线圈 (10)7 互感器 (17)8 悬式绝缘子 (19)9 开关设备 (20)220kV、110kVGIS (20)少油断路器(3～10kV) (22)SF6 封闭型高压接触器 (24)磁吹式断路器(3～10kV) (26)高压真空接触器 (27)高压真空断路器 (29)高压电磁接触器（空气型） (31)旋转电弧式SF6断路器(FCB) (32)空气断路器 (34)隔离开关 (36)10 套管 (37)一般规定 (40)橡塑绝缘电力电缆 (41)110kV OF 电缆 (44)12 电力电容器 (47)高压并联电容器、串联电容器和交流滤波电容器 (47)耦合电容器和电容式电压互感器的电容分压器 (48)过电压吸收器 (49)13 避雷器 (50)无间隙氧化锌避雷器 (50)GIS 用无间隙氧化锌避雷器 (52)有间隙氧化锌避雷器(含三相组合式过电压保护器) (52)阀型避雷器 (53)放电记数器 (55)14 接地装置 (55)接地装置的试验 (55)接地装置的检查 (57)15 中性点电阻器 (57)16 母线 (57)17 绝缘油和六氟化硫气体 (58)变压器油 (58)六氟化硫（SF6 ） (60)18 电除尘器 (62)高压硅整流变压器 (62)绝缘支撑及连接元件 (62)高压直流电缆 (63)接地装置 (63)19 快速开关（HSCB） (63)附录 A 电机定子绕组最低容许绝缘电阻 (65)附录 B 电机耐压试验标准 (66)附录 C 硅钢片的单位损耗 (67)附录 D 电机定子绕组绝缘老化精密诊断 (68)附录 E 变压器绕组绝缘电阻标准 (70)附录 F 油浸电力变压器绕组直流泄漏电流参考值 (71)附录 G 变压器绕组交流耐压试验标准 (72)附录 H 变压器油中溶解气体色谱分析的试验周期 (73)附录 J 各类互感器局部放电量出厂容许值 (75)附录 K 日本《电气设备技术基准》规定的设备等耐压试验电压 (75)附录 L 开关的交流试验电压 (76)附录 M 电力电缆耐压试验电压及试验时间 (78)附录 N 橡塑电缆内衬层和外护套破坏进水的确定方法 (80)附录 P 橡塑电缆附件中金属层的接地方法 (80)附录 Q 氧化锌避雷器有关参数 (81)附录 R 阀式避雷器的有关参数 (86)附录 S 日本绝缘油的种类和特性（JISC－2320－1982） (88)附录 T GB 规定的各类设备的短时（1min）工频耐受电压 (91)附录 U 日本《电气设备技术基准》规定的高压、超高压电路交流试验电压 (91)附录 V 引用标准及参考资料 (92)1 总则目的和范围高压电气设备预防性试验是指上海宝山钢铁股份有限公司范围内额定工频电压3kV及以上、直流或变频电压500V及以上的电气设备试验。

目录1总则 (1)2同步发电机和调相机 (3)3无刷励磁装置 (6)4交流电动机 (7)5直流电机 (9)6变压器、电抗器、消弧线圈 (1)7互感器 (1)78悬式绝缘子 (1)99开关设备 (2)、110kVGIS (2)少油断路器(3～10kV) (2)2封闭型高压接触器 (2)4磁吹式断路器(3～10kV) (2)6高压真空接触器 (2)7高压真空断路器 (2)9高压电磁接触器（空气型） (3)1旋转电弧式SF6断路器(FCB) (3)2空气断路器 (3)4隔离开关 (3)610套管 (3)711电力电缆 (4)一般规定 (4)橡塑绝缘电力电缆 (4)1电缆 (4)412电力电容器 (4)高压并联电容器、串联电容器和交流滤波电容器 (4)7耦合电容器和电容式电压互感器的电容分压器 (4)8过电压吸收器 (4)913避雷器 (5)无间隙氧化锌避雷器 (5)用无间隙氧化锌避雷器 (5)2有间隙氧化锌避雷器(含三相组合式过电压保护器) (5)阀型避雷器 (5)3放电记数器 (5)514接地装置 (5)5接地装置的试验 (5)5接地装置的检查 (5)715中性点电阻器 (5)716母线 (5)717绝缘油和六氟化硫气体 (5)8变压器油 (5)8变压器油中溶解气体 (6)六氟化硫（SF6） (6)18电除尘器 (6)2高压硅整流变压器 (6)2绝缘支撑及连接元件 (6)2高压直流电缆 (6)3接地装置 (6)319快速开关（HSCB） (6)3附录A电机定子绕组最低容许绝缘电阻 (6)5附录B电机耐压试验标准 (6)6附录C硅钢片的单位损耗 (6)7附录D电机定子绕组绝缘老化精密诊断 (6)8附录E变压器绕组绝缘电阻标准 (7)附录F油浸电力变压器绕组直流泄漏电流参考值 (7)1附录G变压器绕组交流耐压试验标准 (7)2附录H变压器油中溶解气体色谱分析的试验周期 (7)3附录J各类互感器局部放电量出厂容许值 (7)5附录K日本《电气设备技术基准》规定的设备等耐压试验电压 (7)5附录L开关的交流试验电压 (7)6附录M电力电缆耐压试验电压及试验时间 (7)附录N橡塑电缆内衬层和外护套破坏进水的确定方法 (8)附录P橡塑电缆附件中金属层的接地方法 (8)附录Q氧化锌避雷器有关参数 (8)1附录R阀式避雷器的有关参数 (8)6附录S日本绝缘油的种类和特性（JISC－2320－1982） (8)8附录规定的各类设备的短时（1min）工频耐受电压 (9)1附录U日本《电气设备技术基准》规定的高压、超高压电路交流试验电压 (9)1附录V引用标准及参考资料 (9)21总则目的和范围高压电气设备预防性试验是指上海宝山钢铁股份有限公司范围内额定工频电压3kV及以上、直流或变频电压500V及以上的电气设备试验。

配电室高压试验规程及试验内容高压试验是高电压技术的基础与关键。

任何高压电力设备都要进行高压试验，否则不能投入电力线路运行。

即使是经过试验已投入运行的设备，为了安全，正常的供电还要进行经常性的预防性试验。

预防性试验是运行部门保证设备安全运行的重要措施。

通过试验，掌握电气设备绝缘的情况，及早发现缺陷，从而进行相应的维护与检修，防止运行中设备在工作电压或过电压作用下突然击穿造成的停电甚至发生严重损坏设备的事故。

根据我厂具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量（试验前、打耐压前进行），用2500V摇表测量，2、变压器直流电阻的测量，采用电桥（双臂，我厂现有QF—44电桥）分别对变压器高压侧1、２、３档及低压侧进行测量，3、变压器油的击穿电压试验（此项进行3次取其平均值）4、变压器耐压试验（要求打压工频电压30KV,1分钟）。

5、必要时须进行吊芯检查。

（吊芯检查的程序另符）6、变压器试验周期老规程为两年一次。

二：电力电缆试验，具体项目有：1、绝缘电阻的测量。

在直流耐压试验之前进行。

相间绝缘，用2500V摇表摇测1分钟。

2、工频电压的试验，打试验电压为50KV,每10KV做记录，升至50KV,加压时间5min,不击穿，泄漏电流50/uA以下。

(以上为老规程，新规程YJV电缆无)3、试验周期1—3年一次。

三：电气设备试验：具体项目有：（高压开关柜）１、绝缘电阻测量（包括母线，断路器，互感器绝缘子相间与地的测量。

２、打压试验，（包括母线、互感器，断路器、绝缘子）。

（老规程：母线、绝缘子42KV,1分钟，断路器、互感器，38KV,1分钟）３、试验周期1—3年一次。

四：继电器调试：具体项目有：１、检查转盘、齿轮、接点等机械部分是否良好。

２、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好记录。

３、进行断路器定值跳闸试验。

（分合闸、跳闸两项）４、试验周期一年一次。

目录1 总则 (1)2 同步发电机和调相机 (3)3 无刷励磁装置 (6)4 交流电动机 (7)5 直流电机 (9)6 变压器、电抗器、消弧线圈 (10)7 互感器 (17)8 悬式绝缘子 (19)9 开关设备 (20)9.1 220kV、110kVGIS (20)9.2 少油断路器(3～10kV) (22)9.3 SF6 封闭型高压接触器 (24)9.4 磁吹式断路器(3～10kV) (26)9.5 高压真空接触器 (27)9.6 高压真空断路器 (29)9.7 高压电磁接触器（空气型） (31)9.8 旋转电弧式SF6断路器(FCB ) (32)9.9 空气断路器 (34)9.10 隔离开关 (36)11 电力电缆 (40)11.1 一般规定 (40)11.2 橡塑绝缘电力电缆 (41)11.3 110kV OF 电缆 (44)12 电力电容器 (47)12.1 高压并联电容器、串联电容器和交流滤波电容器 (47)12.2 耦合电容器和电容式电压互感器的电容分压器 (48)12.3 过电压吸收器 (49)13 避雷器 (50)13.1 无间隙氧化锌避雷器 (50)13.2 GIS 用无间隙氧化锌避雷器 (52)13.3 有间隙氧化锌避雷器(含三相组合式过电压保护器) (52)13.4 阀型避雷器 (53)13.5 放电记数器 (55)14 接地装置 (55)14.1 接地装置的试验 (55)14.2 接地装置的检查 (57)15 中性点电阻器 (57)16 母线 (57)17 绝缘油和六氟化硫气体 (58)17.2 变压器油中溶解气体 (60)17.3 六氟化硫（SF6 ） (60)18 电除尘器 (62)18.1 高压硅整流变压器 (62)18.2 绝缘支撑及连接元件 (62)18.3 高压直流电缆 (63)18.4 接地装置 (63)19 快速开关（HSCB） (63)附录 A 电机定子绕组最低容许绝缘电阻 (65)附录 B 电机耐压试验标准 (66)附录 C 硅钢片的单位损耗 (67)附录 D 电机定子绕组绝缘老化精密诊断 (68)附录 E 变压器绕组绝缘电阻标准 (70)附录 F 油浸电力变压器绕组直流泄漏电流参考值 (71)附录 G 变压器绕组交流耐压试验标准 (72)附录 H 变压器油中溶解气体色谱分析的试验周期 (73)附录 J 各类互感器局部放电量出厂容许值 (75)附录 K 日本《电气设备技术基准》规定的设备等耐压试验电压 (75)附录 L 开关的交流试验电压 (76)附录 M 电力电缆耐压试验电压及试验时间 (78)附录 N 橡塑电缆衬层和外护套破坏进水的确定方法 (80)附录 P 橡塑电缆附件中金属层的接地方法 (80)附录 Q 氧化锌避雷器有关参数 (81)附录 R 阀式避雷器的有关参数 (86)附录 S 日本绝缘油的种类和特性（JISC－2320－1982） (88)附录 T GB 311.1-1997 规定的各类设备的短时（1min）工频耐受电压 (91)附录 U 日本《电气设备技术基准》规定的高压、超高压电路交流试验电压 (91)附录 V 引用标准及参考资料 (92)1 总则1.1 目的和围1.1.1 高压电气设备预防性试验是指宝山钢铁股份围额定工频电压3kV及以上、直流或变频电压500V及以上的电气设备试验。
