金属氧化锌避雷器

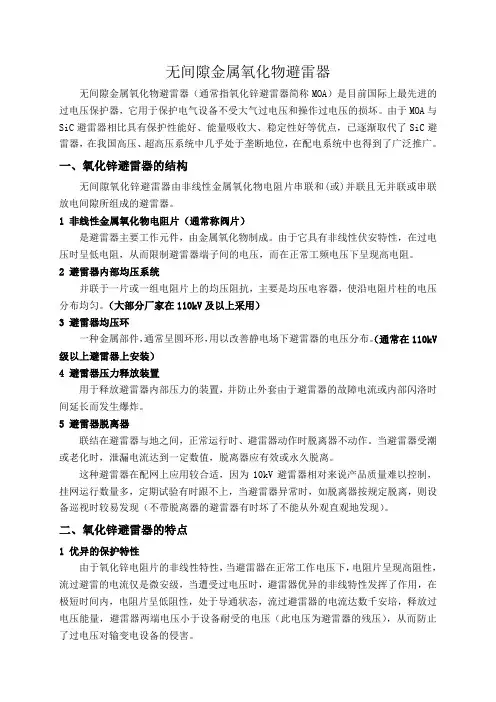

无间隙金属氧化物避雷器无间隙金属氧化物避雷器（通常指氧化锌避雷器简称MOA）是目前国际上最先进的过电压保护器，它用于保护电气设备不受大气过电压和操作过电压的损坏。

由于MOA与SiC避雷器相比具有保护性能好、能量吸收大、稳定性好等优点，已逐渐取代了SiC避雷器，在我国高压、超高压系统中几乎处于垄断地位，在配电系统中也得到了广泛推广。

一、氧化锌避雷器的结构无间隙氧化锌避雷器由非线性金属氧化物电阻片串联和(或)并联且无并联或串联放电间隙所组成的避雷器。

1 非线性金属氧化物电阻片（通常称阀片）是避雷器主要工作元件，由金属氧化物制成。

由于它具有非线性伏安特性，在过电压时呈低电阻，从而限制避雷器端子间的电压，而在正常工频电压下呈现高电阻。

2 避雷器内部均压系统并联于一片或一组电阻片上的均压阻抗，主要是均压电容器，使沿电阻片柱的电压分布均匀。

（大部分厂家在110kV及以上采用）3 避雷器均压环一种金属部件，通常呈圆环形，用以改善静电场下避雷器的电压分布。

（通常在110kV 级以上避雷器上安装）4 避雷器压力释放装置用于释放避雷器内部压力的装置，并防止外套由于避雷器的故障电流或内部闪洛时间延长而发生爆炸。

5 避雷器脱离器联结在避雷器与地之间，正常运行时、避雷器动作时脱离器不动作。

当避雷器受潮或老化时，泄漏电流达到一定数值，脱离器应有效或永久脱离。

这种避雷器在配网上应用较合适，因为10kV避雷器相对来说产品质量难以控制，挂网运行数量多，定期试验有时跟不上，当避雷器异常时，如脱离器按规定脱离，则设备巡视时较易发现（不带脱离器的避雷器有时坏了不能从外观直观地发现）。

二、氧化锌避雷器的特点1 优异的保护特性由于氧化锌电阻片的非线性特性，当避雷器在正常工作电压下，电阻片呈现高阻性，流过避雷的电流仅是微安级，当遭受过电压时，避雷器优异的非线特性发挥了作用，在极短时间内，电阻片呈低阻性，处于导通状态，流过避雷器的电流达数千安培，释放过电压能量，避雷器两端电压小于设备耐受的电压（此电压为避雷器的残压），从而防止了过电压对输变电设备的侵害。

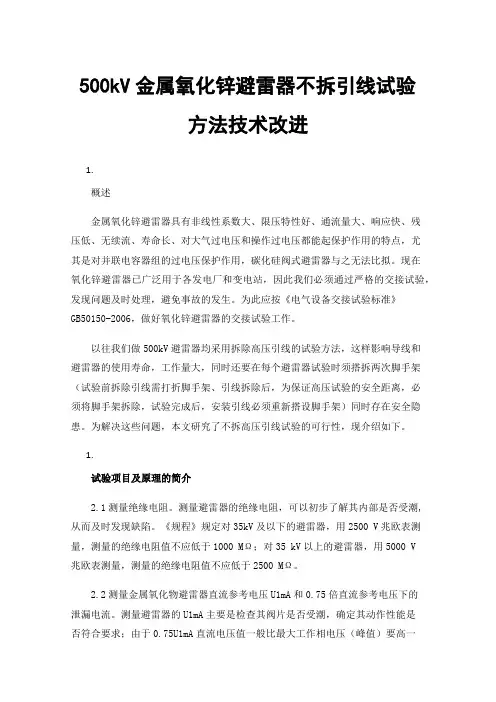

500kV金属氧化锌避雷器不拆引线试验方法技术改进1.概述金属氧化锌避雷器具有非线性系数大、限压特性好、通流量大、响应快、残压低、无续流、寿命长、对大气过电压和操作过电压都能起保护作用的特点，尤其是对并联电容器组的过电压保护作用，碳化硅阀式避雷器与之无法比拟。

现在氧化锌避雷器已广泛用于各发电厂和变电站，因此我们必须通过严格的交接试验，发现问题及时处理，避免事故的发生。

为此应按《电气设备交接试验标准》GB50150-2006，做好氧化锌避雷器的交接试验工作。

以往我们做500kV避雷器均采用拆除高压引线的试验方法，这样影响导线和避雷器的使用寿命，工作量大，同时还要在每个避雷器试验时须搭拆两次脚手架（试验前拆除引线需打折脚手架、引线拆除后，为保证高压试验的安全距离，必须将脚手架拆除，试验完成后，安装引线必须重新搭设脚手架）同时存在安全隐患。

为解决这些问题，本文研究了不拆高压引线试验的可行性，现介绍如下。

1.试验项目及原理的简介2.1测量绝缘电阻。

测量避雷器的绝缘电阻，可以初步了解其内部是否受潮, 从而及时发现缺陷。

《规程》规定对35kV及以下的避雷器，用2500 V兆欧表测量，测量的绝缘电阻值不应低于1000 MΩ；对35 kV以上的避雷器，用5000 V兆欧表测量，测量的绝缘电阻值不应低于2500 MΩ。

2.2测量金属氧化物避雷器直流参考电压U1mA和0.75倍直流参考电压下的泄漏电流。

测量避雷器的U1mA主要是检查其阀片是否受潮，确定其动作性能是否符合要求；由于0.75U1mA直流电压值一般比最大工作相电压（峰值）要高一些，测量此电压下的泄漏电流主要检查长期允许工作电流是否符合规定，因为这一电流与避雷器的寿命有直接关系（一般在同一温度下此泄漏电流与寿命成反比）。

其原理图如下：判断标准：U1mA实测值与初始值或制造值相比，其变化不应大于5%，U1mA过高使避雷器保护电气设备的绝缘裕度降低，U1mA过低会使避雷器在各种操作和故障的瞬态过电压下发生爆炸，规程规定：75%U1mA下的直流泄漏电流不大于50μA。

氧化锌避雷器的工作原理氧化锌避雷器是一种常用的电力设备，用于保护电力系统中的设备和线路免受雷击和过电压的影响。

它的工作原理基于氧化锌材料的非线性电阻特性和放电效应。

1. 氧化锌材料的非线性电阻特性氧化锌材料具有非线性电阻特性，即在低电压下电阻较高，而在高电压下电阻迅速减小。

这种特性使得氧化锌材料在正常工作电压下表现为绝缘体，不会引起电流流动。

但当系统遭受雷击或过电压时，系统电压会迅速升高，超过氧化锌材料的击穿电压，使其电阻急剧下降。

2. 放电效应当氧化锌材料的电阻下降到一定程度后，会形成一个放电通道，使得过电压通过放电通道释放到大气中。

这个放电过程可以迅速消耗过电压的能量，从而保护系统中的设备和线路不受损害。

3. 氧化锌避雷器的结构氧化锌避雷器通常由氧化锌电阻片、金属外壳和引线组成。

氧化锌电阻片是关键部件，它的材料和结构决定了避雷器的工作特性。

金属外壳用于保护氧化锌电阻片免受外界环境的影响，并提供机械强度。

引线用于将避雷器连接到电力系统中。

4. 氧化锌避雷器的工作过程当电力系统中的电压超过氧化锌避雷器的击穿电压时，氧化锌材料的电阻迅速下降，形成放电通道。

过电压通过放电通道释放到大气中，从而保护系统中的设备和线路。

一旦过电压消失，氧化锌材料的电阻会恢复到原来的高阻态。

5. 氧化锌避雷器的特点和应用氧化锌避雷器具有响应速度快、耐久性好、体积小、重量轻等特点，广泛应用于电力系统的输电线路、变电站和电力设备中。

它可以有效地保护设备和线路免受雷击和过电压的影响，提高电力系统的可靠性和稳定性。

总结：氧化锌避雷器通过利用氧化锌材料的非线性电阻特性和放电效应，能够迅速消耗过电压的能量，保护电力系统中的设备和线路不受损害。

它的工作原理简单但有效，广泛应用于电力系统中。

金属氧化锌避雷器全电流测试方法及数据分析0引言金属氧化锌避雷器是保证变电设备安全平稳运行的重要保护设备之一，它在运行中发生受潮、老化以及受热冲击破坏后发生故障从而导致严重事故，影响铁路安全供电。

通过对运行避雷器全电流及阻性电流的在线监测的数据分析，可以有效发现避雷器内部缺陷，大大提高避雷器的运行可靠性，及检修试验人员的工作效率。

一、避雷器全电流测试应用情况避雷器带电测试可以不停电测试，通过对数据的分析判断，了解氧化锌避雷器的运行状况，是对氧化锌避雷器有效的一种检测手段，且《检规》第九十四条、一百一十九条，分别鼓励和明确，避雷器进行全电流及阻性电流合格后，可不再进行绝缘、直流泄漏等项目。

二、全电流测试方法（一）试验接线避雷器带电测试时测量方法较多，特别是电压的采集，为保证试验数据的准确性，我段采用常规的3PT或单PT模式进行，参考电压信号线一端插入参考电压插座，另一端接被测相PT二次端子箱输出端。

电流信号线连接至被测避雷器放电计数器上端。

（二）试验步骤1.开工准备：（1）根据工作计划安排，提前办理第三种工作票手续，并在作业前检查确认安全劳保及试验仪器等用品。

（2）在工作领导人交待作业任务、安全注意事项，并分别在工作票签字。

2.电源检查：（1）试验电源应带有漏电保护器。

（2）试验电源线不应小于2.5mm2.（3）检修电源箱接取。

（4）电源必须有试验人员接取，其他人不应随时操作。

（5）确认电源电压等级。

3.分工调查：（1）根据试验性质，明确具体试验项目和分工。

（2）了解被试设备运行情况和历史试验数据，出厂试验数据。

4.开始作业：（1）检测前正确安装仪器各配件。

（2）开始检测前应自检仪器工作是否完好后再进行检测。

（3）启动设备，进行必要的软件设置。

5.收工结束：（1）拆除试验临时电源接线。

（2）检查被试设备上有无遗留工器具和试验线。

（3）清点工具，清理试验现场，拆除试验临时安全围栏。

（4）向运行人员报告被试设备试验结果。

概述金属氧化锌避雷器是目前国际最先进的过电压保护器。

由其核心元件采用氧化锌电阻片，与传统碳化硅避雷器相比，改了避雷器的伏安特性，提高了过电压通流能力，从而使避雷器特征的根本变化。

当避雷器在正常丁作电压下，流过避雷器的电流仅有微安级，当遭受过电压时，由于氧化锌电阻片的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。

产品性能符合GB/T11032、JB /T8952、IEC60099-4、IEC62.11标准技术要求。

用途特点金属氧化锌避雷器用于保护交流电力系统的电气设备免遭大气过电压和操作过电压损坏。

使用环境条件1、环境温度不高于+40℃，不低于-40℃。

2、海拔高低不超过1000-2000m (高原地区应在订货时注册)。

3、交流系统频率50Hz 或60Hz 。

4、长期施加在避雷器上工频电压不超过避雷器持续运行电压。

5、最大风速不超过35m /s 。

6、地震烈度7度及以下地区。

7、污秽地区要注明。

型号及其含义附加特征W 防污， G:高原K:抗震型，TLB （热爆压脱离器）标称放电电流下最大残压kV 避雷器额定电压kV 设计序号S:配电，Z:电站， R:电容器组， X:线路，T:铁道，D:发电机、电动机，W:无间隙 C:有串联间隙：标称放电电流kA 复合外套金属氧化锌避雷器:YH氧化锌避雷器高压电器153154避雷器型号系统额定电压YH1.5W-0.28/1.3直流参考电压U1mA )雷电冲击电流下残压陂波冲击电流下残压≯kVkV 0.2261.3YH氧化锌避雷器0.28-0.8kV 低压型避雷器电气参数YH1.5W-0.28(0.5)YH1.5W-0.8/3.9避雷器型号系统额定电压雷电冲击电流下残压陂波冲击电流下残压≯kV15305017.334.557.5YH5WS-10/30YH5WS-17/503-10kV 配电型避雷器电气参数YH5WS-10/30*H5WS-5/15*3-10kV 保护电容器组型避雷器电气参数避雷器型号系统额定电压YH5WR-5/13.5YH5WR-10/27YH5WR-17/45雷电冲击电流下残压≯kV13.527操作冲击电流下残压YH氧化锌避雷器3-10kV 电站型避雷器电气参数YH5WR-10YH5WR-1710高压电器155YH5WZ-10/27YH5WZ-17/45避雷器型号系统额定电压YH5WZ -5/13.5雷电冲击电流下残压陂波冲击电流下残压≯kV 13.515.5156避雷器型号5WD-4/9.55WD-8/18.75WD-13.5/31陂波残压不大于5kA)kVp3.15-10.5kV电动机用避雷器电气参数电动机额定电压雷电残压不大于(2.5kAkVp3.156.310.10.79.5避雷器型号YH5WD-4/9.5 YH5WD-8/18.7 YH5WD-13.5/31 YH5WD-17.5/40陂波残压不大于5kA)kVp3.15-13.8kV发电机用避雷器电气参数发电机额定电压雷电残压不大于(2.5kAkVp3.15 6.3 10 13.810.79.5YH氧化锌避雷器YH2.5WD-13.5/31YH2.5WD-8/18.7YH5WD-13.5/31YH5WD-8/18.73.15-20kV 电动机中性点用避雷器电气参数6~42kV 氧化有串联间隙型复合外套锌避雷器电气参数表避雷器型号YH1.5WD -2.4/6YH1.5WD -4.8/12YH1.5WD -8/19YH1.5WD -10.5/23YH1.5WD -12/26YH1.5WD -13.7/29.2YH1.5WD -15.2/31.7U1mA 雷电残压不大于(1.5kA )kV p YH5CS -7.6/27YH5CS -12.7/45YH5CZ -7.6/24避雷器型号YH氧化锌避雷器YH1.YH16.0YH5CS YH5CS 注:Z 型外型及安装尺寸参照YH5WZ -6/10电站型避雷器尺寸图27452441标称电流下5kA 残压波形8/20≯kV 高压电器15715835-110kV 电站型避雷器电气参数6-10kV 线路型避雷器电气参数避雷器型号系统额定电压YH5WX -10/30YH5WX -17/50雷电冲击电流下残压陂波冲击电流下残压≯kV 305039.557.5YH氧化锌避雷器YH5WX-10/30YH5WX-17/5035-110kV 线路有串联间隙避雷器型电气参数35-110kV 变压器中性点型用避雷器电气参数YH氧化锌避雷器35-110kV 线路无间隙型避雷器电气参数高压电器159160注："*" 为大方波通流容量。

35kV无间隙金属氧化物避雷器技术规范书工程项目：广西电网公司年月目录1．总则2．使用环境条件3．技术参数和性能要求4．供货范围5．卖方在投标时应提供的资料6．技术资料和图纸交付进度7．包装、贮存和运输8．技术服务与设计与联络1．总则1.1本规范书适用于10－35kV氧化锌避雷器（以下简称避雷器），它提出该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

GB 311.1-1997 高压输变电设备的绝缘配合GB 7354-1987 局部放电测量GB 11032-2000 交流无间隙金属氧化物避雷器GB50150－1991电气装置安装工程电气设备交接试验标准GB11604－1989高压电器设备无线电干扰测试方法DL/T804-2002 交流电力系统金属氧化物避雷器使用导则JB/T 8952-1999 35kV及以下交流系统用复合外套无间隙金属氧化物避雷器JB/Z336－1989 避雷器用橡胶密封件及材料规范1.6本设备技术规范书未尽事宜，由需供双方协商确定。

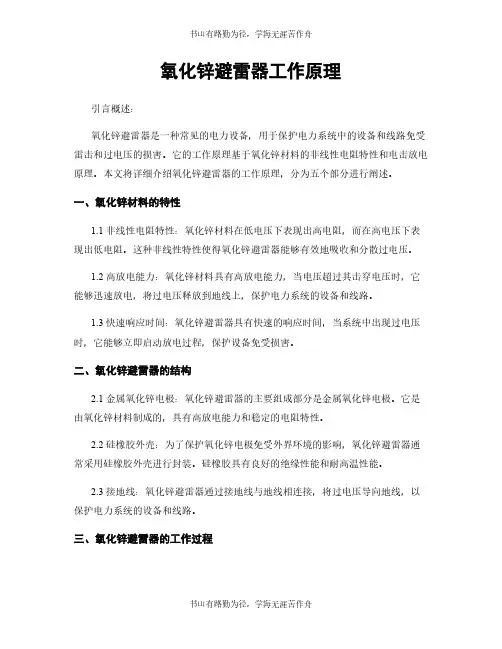

氧化锌避雷器工作原理引言概述：氧化锌避雷器是一种常见的电力设备，用于保护电力系统中的设备和线路免受雷击和过电压的损害。

它的工作原理基于氧化锌材料的非线性电阻特性和电击放电原理。

本文将详细介绍氧化锌避雷器的工作原理，分为五个部分进行阐述。

一、氧化锌材料的特性1.1 非线性电阻特性：氧化锌材料在低电压下表现出高电阻，而在高电压下表现出低电阻。

这种非线性特性使得氧化锌避雷器能够有效地吸收和分散过电压。

1.2 高放电能力：氧化锌材料具有高放电能力，当电压超过其击穿电压时，它能够迅速放电，将过电压释放到地线上，保护电力系统的设备和线路。

1.3 快速响应时间：氧化锌避雷器具有快速的响应时间，当系统中出现过电压时，它能够立即启动放电过程，保护设备免受损害。

二、氧化锌避雷器的结构2.1 金属氧化锌电极：氧化锌避雷器的主要组成部分是金属氧化锌电极。

它是由氧化锌材料制成的，具有高放电能力和稳定的电阻特性。

2.2 硅橡胶外壳：为了保护氧化锌电极免受外界环境的影响，氧化锌避雷器通常采用硅橡胶外壳进行封装。

硅橡胶具有良好的绝缘性能和耐高温性能。

2.3 接地线：氧化锌避雷器通过接地线与地线相连接，将过电压导向地线，以保护电力系统的设备和线路。

三、氧化锌避雷器的工作过程3.1 正常工作状态：在正常情况下，氧化锌避雷器处于高电阻状态，不会对电力系统产生影响。

3.2 过电压保护：当电力系统中出现过电压时，氧化锌避雷器的电压超过其击穿电压，进入低电阻状态，迅速放电，将过电压导向地线。

3.3 自恢复：一旦过电压消失，氧化锌避雷器会自动恢复到高电阻状态，继续保护电力系统。

四、氧化锌避雷器的应用领域4.1 电力系统：氧化锌避雷器广泛应用于电力系统中，保护发电机、变压器、开关设备等关键设备免受雷击和过电压的影响。

4.2 通信系统：氧化锌避雷器也被用于通信系统中，保护通信设备免受雷击和过电压的损害。

4.3 工业领域：在工业领域中，氧化锌避雷器用于保护电气设备和控制系统免受雷击和过电压的破坏。

氧化锌避雷器的工作原理氧化锌避雷器是一种常见的电力设备，用于保护电力系统免受雷电冲击。

它的工作原理基于氧化锌材料的特性和电力系统的工作原理。

1. 氧化锌材料的特性氧化锌是一种半导体材料，具有非线性电阻特性。

在正常工作条件下，氧化锌的电阻较高，只有很小的漏电流通过。

但当外部电压超过氧化锌的击穿电压时，氧化锌的电阻会急剧下降，形成一条低阻抗通路，使电流通过。

2. 电力系统的工作原理电力系统通常由输电线路、变电站和用户终端组成。

当雷电击中输电线路或附近的地面时，会产生一种称为雷电冲击的高能电流。

这种电流会通过输电线路进入变电站，然后传递到用户终端。

雷电冲击可能会损坏电力设备和影响电力供应的稳定性。

3. 氧化锌避雷器的工作原理氧化锌避雷器安装在电力系统的变电站和用户终端之间，起到抵御雷电冲击的作用。

当雷电冲击到达避雷器所在位置时，避雷器会迅速响应并形成一条低阻抗通路，将雷电冲击的电流引导到地面。

这样，避雷器将保护电力设备和电力系统不受雷电冲击的影响。

4. 氧化锌避雷器的结构氧化锌避雷器通常由氧化锌元件、金属外壳和陶瓷绝缘子组成。

氧化锌元件是避雷器的核心部分，它由许多氧化锌片组成，片与片之间通过金属电极连接。

金属外壳起到保护和固定氧化锌元件的作用，陶瓷绝缘子用于支撑和隔离避雷器与电力系统之间的电流。

5. 氧化锌避雷器的工作过程在正常工作状态下，氧化锌避雷器的电阻较高，只有很小的漏电流通过。

当雷电冲击到达避雷器时，其电压会超过氧化锌的击穿电压，导致氧化锌的电阻急剧下降。

这时，氧化锌避雷器会形成一条低阻抗通路，将雷电冲击的电流引导到地面，保护电力设备和电力系统。

6. 氧化锌避雷器的特点氧化锌避雷器具有以下特点：- 快速响应：氧化锌避雷器能够迅速响应雷电冲击，形成低阻抗通路，保护电力设备。

- 高能耗能力：氧化锌材料具有较高的能耗能力，能够吸收和耗散大量的雷电能量。

- 长寿命：氧化锌避雷器采用优质材料和结构设计，具有较长的使用寿命。

氧化锌避雷器工作原理氧化锌避雷器是一种用于保护电力系统设备免受雷击侵害的重要装置。

它能有效地降低雷电过电压对电力设备的影响，提高电力系统的可靠性和稳定性。

下面将详细介绍氧化锌避雷器的工作原理。

一、氧化锌避雷器的结构氧化锌避雷器通常由金属氧化锌元件、绝缘套管和接地装置组成。

1. 金属氧化锌元件：是氧化锌避雷器的核心部份，由多个金属氧化锌片叠加而成。

金属氧化锌片之间通过绝缘材料隔开，形成多个串联的单元。

2. 绝缘套管：用于保护金属氧化锌元件，防止外界环境对其造成伤害。

3. 接地装置：将氧化锌避雷器与地面接地，以便将雷电过电压引入地下。

二、氧化锌避雷器的工作原理氧化锌避雷器的工作原理基于氧化锌元件的非线性电阻特性。

当电力系统中浮现雷电过电压时，氧化锌避雷器能够迅速响应并将过电压引至地下，从而保护电力设备。

具体的工作过程如下：1. 正常工作状态：在正常情况下，氧化锌避雷器处于高阻抗状态，对电力系统中的正常电压没有影响。

2. 雷电过电压作用下：当电力系统中浮现雷电过电压时，氧化锌避雷器的金属氧化锌元件会迅速变为低阻抗状态。

这是因为当电压超过元件的击穿电压时，氧化锌片之间的绝缘材料会被击穿，导致阻抗急剧下降。

3. 电流放电：一旦氧化锌避雷器进入低阻抗状态，它将成为电流的主要通路，将雷电过电压引导到地下。

这样可以保护电力系统中的其他设备，防止雷电过电压对其产生伤害。

4. 电流消失：当雷电过电压消失后，氧化锌避雷器会自动恢复到高阻抗状态，准备应对下一次雷击。

三、氧化锌避雷器的特点1. 快速响应：氧化锌避雷器能够迅速感应到雷电过电压并进行放电，保护电力系统中的设备。

2. 高能耗能力：氧化锌避雷器能够承受较大的雷电冲击电流，保护电力系统不受伤害。

3. 自动恢复：氧化锌避雷器在雷电过电压消失后会自动恢复到高阻抗状态，无需人工干预。

4. 长寿命：氧化锌避雷器采用的金属氧化锌片具有较长的寿命，可靠性高。

总结：氧化锌避雷器是一种能够有效保护电力系统设备免受雷击侵害的装置。

氧化锌避雷器工作原理一、引言氧化锌避雷器是一种常用的电力设备，用于保护电力系统免受雷电冲击。

本文将详细介绍氧化锌避雷器的工作原理。

二、氧化锌避雷器的结构氧化锌避雷器通常由金属氧化锌元件、绝缘套管和接地装置组成。

金属氧化锌元件是避雷器的核心部分，它包括锌氧化物块和电极。

绝缘套管用于保护金属氧化锌元件，同时提供绝缘支撑。

接地装置用于将过电压引入地。

三、氧化锌避雷器的工作原理当电力系统遭受雷电冲击时，会产生过电压。

氧化锌避雷器的工作原理是利用金属氧化锌元件的非线性电阻特性来消散过电压。

1. 非线性电阻特性金属氧化锌元件的电阻特性与电压呈非线性关系。

在正常工作电压下，金属氧化锌元件的电阻非常高，几乎不导电。

但当电压超过一定阈值时，金属氧化锌元件的电阻急剧下降，形成导通通道，将过电压引入地。

2. 过电压引导当电力系统遭受雷电冲击，过电压会迅速作用于氧化锌避雷器。

此时，金属氧化锌元件的电阻迅速下降，形成导通通道。

过电压通过金属氧化锌元件引导到地，保护电力系统免受过电压的影响。

3. 过电压消散一旦过电压通过氧化锌避雷器引导到地，金属氧化锌元件的电阻会恢复到高阻抗状态，不再导电。

过电压得到消散，电力系统恢复正常。

四、氧化锌避雷器的特点1. 高响应速度：氧化锌避雷器能够迅速响应过电压，保护电力系统免受雷电冲击。

2. 大容量：氧化锌避雷器能够承受较大的过电压，保护电力系统的安全运行。

3. 高可靠性：氧化锌避雷器具有稳定的电阻特性，能够长时间稳定工作。

4. 低能耗：氧化锌避雷器在正常工作状态下，几乎不消耗能量。

五、氧化锌避雷器的应用范围氧化锌避雷器广泛应用于电力系统、通信系统、石油化工等领域，用于保护设备免受雷电冲击。

六、总结氧化锌避雷器是一种常用的电力设备，通过利用金属氧化锌元件的非线性电阻特性，能够迅速引导过电压并消散，保护电力系统免受雷电冲击。

它具有高响应速度、大容量、高可靠性和低能耗的特点，在电力系统、通信系统等领域得到广泛应用。

NS-HY(YH)系列金属氧化物避雷器1、产品简介：金属氧化物避雷器采用非线性伏安特性优异的氧化锌电阻片，具有陡波响应良好、通流能力强、吸收能量大、残压低、保护裕度大等特点，从而使陡波冲击残压、雷电操作冲击残压、操作冲击残压保护裕度接近一致，对电气设备绝缘提供最佳的保护。

已替代传统碳化硅避雷器，成为过电压保护的主流产品。

2、正常使用条件：（1）适应于户内、外；（2）环境温度：不低于－40℃，不高于＋40℃；（3）海拔高度不超过3000m，（瓷套式不超过1000m）；（4）电网频率：48～52Hz（50Hz系统），58～62Hz（60Hz系统）；（5）长期施加在避雷器端子间的工频电压应不超过避雷器持续运行电压；（6）地震烈度7度及以下地区；（7）最大风速不超过35m/s。

3、型号说明：4、订货注明要求：（1）产品型号；（2）结构类型；（3）环境要求（污秽、海拔）；（4）要求的附件（计数器、监测器等）；（5）其它特殊要求。

5、主要技术参数：（1）、配电用无间隙金属氧化物避雷器技术参数性能满足GB11032 系统标称电压kV 避雷器型号避雷器额定电压避雷器持续电压陡波冲击电流下残压雷电冲击电流下残压操作冲击电流下残压直流1mA参考电压≥kV2mS方波电流A高度Hmm图号kV (有效值) ≤ kV (峰值)3 YH5WS-5/15 54 17.3 15 12.8 7.5 100 220 16 YH5WS-10/30 10 8 34.6 30 25.6 15 100 220 110 YH5WS-12/35.8 12 9.6 41.2 35.8 30.6 18 100 246 1 YH5WS-15/45.6 15 12 52.5 45.6 39.0 23 100 246 1 YH5WS-17/50 17 13.6 57.5 50 42.5 25 100 246 1（2）、电站用无间隙金属氧化物避雷器技术参数性能满足GB11032 系统标称电压kV 避雷器型号避雷器额定电压避雷器持续电压陡波冲击电流下残压雷电冲击电流下残压操作冲击电流下残压直流1mA参考电压≥kV2mS方波电流A高度Hmm图号kV (有效值) ≤ kV (峰值)3 YH5WZ-5/13.5 54 15.5 13.5 11.5 7.2 150 210 26 YH5WZ-10/27 108 31 27 23 14.4 150 210 210 YH5WZ-12/32.4 12 9.6 37.2 32.4 27.6 17.4 150 270 2 YH5WZ-15/40.5 15 12 46.5 40.5 34.5 21.8 150 270 2 YH5WZ-17/45 17 13.6 51.8 45.0 38.3 24 150 270 220 YH5WZ-34/85 34 27.2 98 85 72 48 200 410 535 Y5WZ-51/13451 40.8 154 134 114 73 4001100 13 YH5WZ-51/134 570 666 Y5WZ-90/23590 72.5 270 235 201 130 4002010 16 YH5WZ-90/235 18Y10WZ-90/23590 72.5 264 235 201 130 600 2010 16YH10WZ-90/235 1195 18110 Y10WZ-96/25096 75 280 250 213 140 8002010 16YH10WZ-96/250 1195 18 Y10WZ-100/260100 78 291 260 221 145 8002010 16 YH10WZ-100/260 1195 18Y10WZ-102/266102 79.6 297 266 226 148 8002010 16 YH10WZ-102/266 1195 18 Y10WZ-108/281108 84 315 281 239 157 8002010 16 YH10WZ-108/281 1195 18220 Y10WZ-192/500 192 150 560 500 426 280 800 3606 17 Y10WZ-200/520 200 156 582 520 442 290 800 3606 17 Y10WZ-204/532 204 159 594 532 452 296 800 3606 17 Y10WZ-216/562 216 168.5 630 562 478 314 800 3606 17（3）、并联补偿电容器用无间隙金属氧化物避雷器技术参数性能满足GB11032 系统标称电压kV 避雷器型号避雷器额定电压避雷器持续电压雷电冲击电流下残压操作冲击电流下残压直流1mA参考电压≥kV2mS方波电流A高度Hmm图号kV (有效值) ≤ kV (峰值)3 YH5WR-5/13.5 54 13.5 10.5 7.2400600 210 36 YH5WR-10/27 108 27 21 14.4 210 3 10 YH5WR-17/45 17 13.6 45 35 24 270 335 Y5WR-51/13451 40.8 134 105 731100 16 YH5WR-51/134 570 666 Y5WR-90/23690 72.5 236 190 1302010 16 YH5WR-90/236 1195 18（4）、并联补偿电容器用大容量复合外套无间隙金属氧化物避雷器技术参数性能满足GB11032 系统标称电压kV 避雷器型号避雷器额定电压避雷器持续电压雷电冲击电流下残压操作冲击电流下残压直流1mA参考电压≥kV2mS方波电流A高度Hmm图号kV (有效值) ≤ kV (峰值)3 YH5WR-5/13.5 5 4.0 13.5 10.5 7.2 800～2000 3404 6 YH5WR-10/27 10 8.0 27.0 21.0 14.4 800～2000 340 4 10 YH5WR-17/45 17 13.6 45.0 35.0 24.0 800～2000 340 4 35 YH5WR-51/134 51 40.8 134.0 105.0 73.0 800～2000 620 7（5）、电机用无间隙金属氧化物避雷器技术参数 性能满足GB11032 电机额定电压kV 避雷器型 号 避雷器额 定 电 压 避雷器持 续 电 压 陡波冲击电流下残压 雷电冲击电流下残压 操作冲击电流下残压 直流1mA 参考电压≥kV 2mS方波电流A 高度 H mm 图号 备 注 kV (有效值) ≤ kV (峰值) 3.15 Y H2.5WD-4/9.5 4 3.2 10.7 9.57.65.7 400 210 3 电动机用 6.3YH2.5WD-8/18.78 6.3 21.0 18.7 15.0 11.2 400 210 310.5 YH2.5WD-13.5/31 13.5 10.5 34.7 31.0 25.0 18.6 400 270 3 3.15 YH5WD-4/9.5 4 3.2 10.7 9.5 7.6 5.7 400 210 3 发电机用 6.3YH5WD-8/18.78 6.3 21.0 18.7 15.0 11.2 400 210 3 10.5 YH5WD-13.5/31 13.5 10.5 34.7 31.0 25.0 18.6 400 270 313.8 YH5WD-17.5/40 17.5 13.8 44.8 40.0 32.0 24.4 400 270 315.75 YH5WD-20/45 20 15.8 50.4 45.0 36.0 28.0 400 410 5 18.0 YH5WD-23/51 23 18.0 57.2 51.0 40.8 31.9 400 410 5 20.0 YH5WD-25/56.2 25 20 62.9 56.2 45.0 35.4 400 410 5 3.15 YH1.5W-2.4/6 2.4 1.9 - 6.0 5.0 3.4 400 210 3 电机中性点用 6.3YH1.5W-4.8/124.8 3.8 - 12.0 10.0 6.8 400 210 3 10.5 YH1.5W-8/19 8 6.4 - 19.0 15.9 11.4 400 210 3 13.8 YH1.5W-10.5/23 10.5 8.4 - 23.0 19.2 14.9 400 210 315.75 YH1.5W-12/26 12 9.6 - 26.0 21.6 17.0 400 270 318.0 YH1.5W-13.7/29.2 13.7 11.0 - 29.2 24.3 19.5 400 270 3 20.0 YH1.5W-15.2/34.7 15.212.2-31.726.421.64002703（6）、电气铁道用无间隙金属氧化物避雷器技术参数性能满足GB11032 系统标称电压kV 避雷器型号避雷器额定电压避雷器持续电压陡波冲击电流下残压雷电冲击电流下残压操作冲击电流下残压直流1mA参考电压≥kV2mS方波电流A高度Hmm图号kV (有效值) ≤ kV (峰值)27.5 Y5WT-42/11042 31.5 127 110 94 60 4001100 13YH5WT-42/110 570 6 Y5WT-42/12042 34 138 120 98 65 4001100 13 YH5WT-42/120 570 6Y5WT-42/12842 34 147 128 109 65 4001100 13 YH5WT-42/128 570 6Y5WT-42/14042 34 157 140 119 65 4001100 13 YH5WT-42/140 570 6（7）、低压无间隙金属氧化物避雷器技术参数性能满足GB11032系统标称压kV 避雷器型号避雷器额定电压避雷器持续电压雷电冲击电流下残压≤ kV (峰值)直流1mA参考电压≥kV2mS方波电流A高度Hmm图号kV (有效值)0.22 YH1.5W-0.28/1.3 0.28 0.24 1.3 0.6 100 90 80.38 YH1.5W-0.5/2.6 0.5 0.42 2.6 1.2 100 90 80.69 YH1.5W-0.8/3.9 0.8 0.64 3.9 1.6 100 90 8（8）、变压器中性点用无间隙金属氧化物避雷器系统标称电压kV 避雷器型号避雷器额定电压避雷器持续电压雷电冲击电流下残压操作冲击电流下残压直流1mA参考电压≥kV2mS方波电流A高度Hmm图号kV (有效值) ≤ kV (峰值)35 YH1.5W-30/80 30 24 80 68 44 400 410 5110 Y1.5W-60/14460 48 144 135 85 4001300 14 YH1.5W-60/144 750 6 Y1.5W-72/18672 58 186 174 103 4001300 14 YH1.5W-72/186 750 6220 Y1.5W-144/320144 116 320 299 205 4002300 15 YH1.5W-144/320 1195 18（9）、带串联间隙金属氧化物避雷器技术参数 性能满足JB/T9672.2 系统标称电压kV 避雷器型 号避雷器额 定 电 压 避雷器持续运行电压 工频放电 电 压 （有效值） ≥kV 标称放电电流下残压 1.2/50冲击放电电压 2mS方波电流A 高度 Hmm图 号 备注 kV (有效值) ≤kV （峰值） 3 YH5CS-3.8/15 3.8 3.8 9 15 15 100 210 1 配电用6 YH5CS-7.6/27 7.6 7.6 16 27 27 100 210 1 10 YH5CS-12.7/45 12.7 12.7 26 45 45 100 276 1 3 YH5CZ-3.8/12 3.8 3.89 12 12 150 210 2 电站用 6 YH5CZ-7.6/24 7.6 7.6 16 24 24 150 210 2 10 YH5CZ-12.7/41 12.7 12.7 26 41 41 150 276 2 35 YH5CZ-42/124 42 42 80 124 124 150 570 5 3 YH2.5CD-3.8/8.6 3.8 3.8 7.6 8.6 8.6 200 210 3 电机用 6 YH2.5CD-7.6/17 7.6 7.6 15 17 17 200 210 3 10YH2.5CD-12.7/2812.712.72528282002763（10）、电机用带并联间隙金属氧化物避雷器技术参数 电机额定电压kV避雷器 型 号避雷器额 定 电 压避雷器持续运行电压标称放电电流下残压1.2/50冲击放电电压直流 1mA 参考电压 ≥kV2mS 方波电流A高度 H mm 图 号kV (有效值)≤kV （峰值） 3.15YH0.5BD-4/7.543.157.57.55.840021026.3 YH0.5BD-8/15 8 6.3 15 15 11.5 400 210 210.5 YH0.5BD-13.5/28 13.5 10.5 28 28 21 400 276 2（11）FCD阀式磁吹避雷器电机额定电压kV 避雷器型号避雷器额定电压避雷器持续运行电压工频放电电压（有效值）标称放电电流下残压1.2/50冲击放电电压2mS方波电流A高度Hmm图号kV (有效值) ≥kV ≤kV ≤kV (峰值)3.15 FCD-3 3.8 3.8 7.5 9.5 9.5 9.5 400 305 276.3 FCD-67.6 7.6 15 18 19 19 400 305 2710.5 FCD-10 12.7 12.7 25 30 31 31 400 365 276、预防性试验方法：产品在投入运行前，以及使用中每间隔一年，都应做预防性试验：（1）无间隙金属氧化物避雷器预防性试验方法为：a、直流1mA参考电压试验：在避雷器两端施加直流电压，待流过避雷器的电流稳定在1mA时，读出此时的电压数值，该值应满足技术参数表中的规定。

氧化锌避雷器工作原理
氧化锌避雷器是一种常见的电力设备，主要用于保护电力系统中的设备和线路
免受雷电冲击的损害。

它通过引导和分散雷电冲击，将其导向地面，从而保护电力设备的安全运行。

下面将详细介绍氧化锌避雷器的工作原理。

1. 引雷作用
氧化锌避雷器的工作原理基于其特殊的电学特性。

当电力系统遭受雷电冲击时，避雷器会引导雷电冲击流进入避雷器内部。

避雷器内部由许多金属氧化锌片组成，这些片能够将雷电冲击流引导到地面，从而保护电力系统中的其他设备和线路。

2. 分散作用
在避雷器内部，金属氧化锌片之间存在一定的间隙。

当雷电冲击流进入避雷器后，这些间隙会形成电火花放电通道。

电火花放电通道能够将雷电冲击的能量分散到避雷器的各个部分，从而减小了冲击对设备和线路的影响。

3. 导向作用
避雷器内部的金属氧化锌片和电火花放电通道能够将雷电冲击流导向地面。

当
电力系统遭受雷电冲击时，避雷器会迅速将冲击流引导到地面，从而避免其通过其他设备和线路传导，减小了雷电冲击对电力系统的危害。

4. 自愈作用
氧化锌避雷器具有自愈特性，即在遭受雷电冲击后能够自动恢复正常工作状态。

当雷电冲击通过避雷器时，避雷器内部会发生瞬时的放电现象，将冲击能量释放到地面。

放电过程结束后，避雷器会自动恢复到正常工作状态，继续保护电力系统。

总结：
氧化锌避雷器通过引雷、分散、导向和自愈等作用，保护电力系统免受雷电冲击的损害。

它能够将雷电冲击流引导到地面，分散冲击能量，减小对设备和线路的影响，并具有自愈特性。

氧化锌避雷器在电力系统中起着至关重要的作用，确保电力设备的安全运行。

氧化锌避雷器工作原理氧化锌避雷器是一种常见的电力设备，它在电力系统中起到保护电力设备和线路的作用。

本文将详细介绍氧化锌避雷器的工作原理。

一、氧化锌避雷器的结构氧化锌避雷器主要由金属氧化锌元件、绝缘外壳和连接装置组成。

1. 金属氧化锌元件：金属氧化锌元件是氧化锌避雷器的核心部件，它由多个氧化锌片组成。

这些氧化锌片通过特殊的工艺处理，形成具有非线性电阻特性的电阻片。

当电压低于避雷器的额定电压时，氧化锌片表现出高电阻，不会导电；而当电压超过额定电压时，氧化锌片会迅速变为低电阻状态，形成一条低阻抗通路，将过电压引导到地。

2. 绝缘外壳：绝缘外壳是保护氧化锌元件的外部壳体，通常由绝缘材料制成，能够防止外部环境对氧化锌元件的损害。

3. 连接装置：连接装置用于将氧化锌避雷器与电力设备或线路连接起来，通常由导线和连接夹等组成。

二、氧化锌避雷器的工作原理氧化锌避雷器的工作原理基于氧化锌元件的非线性电阻特性。

当电力系统中出现过电压时，氧化锌避雷器能够迅速响应并引导过电压，保护电力设备和线路。

1. 额定电压下的工作状态：在正常情况下，电力系统的电压低于氧化锌避雷器的额定电压。

此时，氧化锌片表现出高电阻特性，不会导电。

电力系统的电压通过绝缘外壳传递到氧化锌避雷器的内部，但由于高电阻的存在，电压不会继续传导。

2. 过电压时的工作状态：当电力系统中出现过电压时，电压超过了氧化锌避雷器的额定电压。

此时，氧化锌片会迅速变为低电阻状态，形成一条低阻抗通路。

过电压通过氧化锌避雷器的低阻抗通路引导到地，从而保护电力设备和线路不受过电压的损害。

3. 过电压消失后的恢复状态：当过电压消失后，氧化锌避雷器会自动恢复到高电阻状态。

这是因为氧化锌片的电阻特性是可恢复的。

通过这种方式，氧化锌避雷器能够在过电压消失后继续保护电力系统。

三、氧化锌避雷器的应用氧化锌避雷器广泛应用于各种电力系统中，包括输电线路、变电站、发电厂等。

它能够有效地保护电力设备和线路免受雷击、过电压等损害。

氧化锌避雷器工作原理氧化锌避雷器是一种常见的电力系统保护装置，用于保护电力设备免受雷击和过电压的损害。

它利用氧化锌的特殊性质，在电力系统中起到放电和吸收过电压的作用。

下面将详细介绍氧化锌避雷器的工作原理。

1. 氧化锌避雷器的结构氧化锌避雷器一般由氧化锌片、金属外壳、绝缘子和引线组成。

氧化锌片是氧化锌避雷器的核心部件，通常由多个氧化锌单元组成，每个氧化锌单元由一个金属电极和一个氧化锌片组成。

金属外壳起到保护氧化锌片和绝缘子的作用，绝缘子用于支撑和固定氧化锌避雷器，引线用于将氧化锌避雷器与电力系统连接。

2. 氧化锌避雷器的工作原理当电力系统中出现过电压时，氧化锌避雷器会迅速响应并吸收过电压。

其工作原理可以分为两个阶段：正常工作阶段和放电阶段。

2.1 正常工作阶段在正常工作阶段，氧化锌避雷器处于高阻抗状态，不对电力系统产生影响。

当电力系统中出现过电压时，氧化锌避雷器的阻抗会迅速下降，吸收过电压。

2.2 放电阶段当电力系统中的过电压超过氧化锌避雷器的耐压能力时，氧化锌避雷器会进入放电阶段。

在放电阶段，氧化锌避雷器会形成一个低阻抗通路，将过电压引至地面。

这是通过氧化锌片的非线性电阻特性实现的。

氧化锌片在正常工作阶段具有高阻抗，当电压超过一定阈值时，氧化锌片的电阻会迅速下降，形成一个低阻抗通路，将过电压放电至地面。

3. 氧化锌避雷器的特点氧化锌避雷器具有以下几个特点：3.1 高耐压能力氧化锌避雷器能够承受高电压的冲击，保护电力设备免受雷击和过电压的损害。

3.2 快速响应氧化锌避雷器能够迅速响应电力系统中的过电压，保护电力设备免受过电压的影响。

3.3 高吸收能力氧化锌避雷器能够吸收过电压，将其引至地面，保护电力设备免受过电压的损害。

3.4 长寿命氧化锌避雷器具有较长的使用寿命，能够稳定工作多年。

4. 氧化锌避雷器的应用氧化锌避雷器广泛应用于电力系统中，用于保护变电站、配电系统、发电机组等电力设备免受雷击和过电压的损害。
