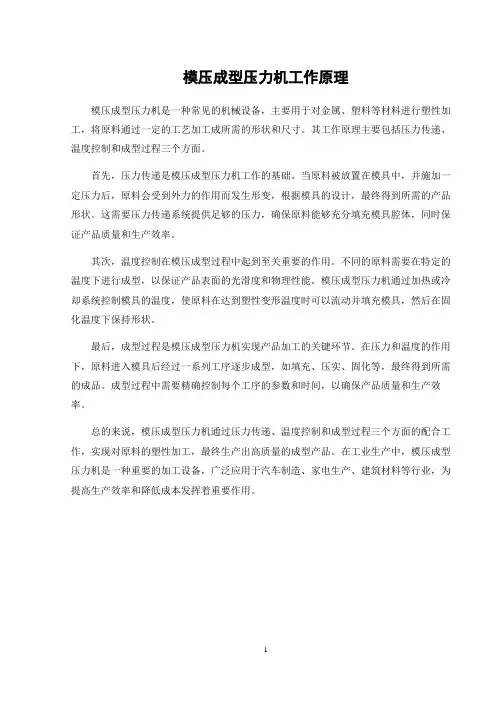

模压成型压力机工作原理
模压成型压力机是一种常见的机械设备，主要用于对金属、塑料等材料进行塑性加工，将原料通过一定的工艺加工成所需的形状和尺寸。
其工作原理主要包括压力传递、温度控制和成型过程三个方面。
首先，压力传递是模压成型压力机工作的基础。
当原料被放置在模具中，并施加一定压力后，原料会受到外力的作用而发生形变，根据模具的设计，最终得到所需的产品形状。
这需要压力传递系统提供足够的压力，确保原料能够充分填充模具腔体，同时保证产品质量和生产效率。
其次，温度控制在模压成型过程中起到至关重要的作用。
不同的原料需要在特定的温度下进行成型，以保证产品表面的光滑度和物理性能。
模压成型压力机通过加热或冷却系统控制模具的温度，使原料在达到塑性变形温度时可以流动并填充模具，然后在固化温度下保持形状。
最后，成型过程是模压成型压力机实现产品加工的关键环节。
在压力和温度的作用下，原料进入模具后经过一系列工序逐步成型，如填充、压实、固化等，最终得到所需的成品。
成型过程中需要精确控制每个工序的参数和时间，以确保产品质量和生产效率。
总的来说，模压成型压力机通过压力传递、温度控制和成型过程三个方面的配合工作，实现对原料的塑性加工，最终生产出高质量的成型产品。
在工业生产中，模压成型压力机是一种重要的加工设备，广泛应用于汽车制造、家电生产、建筑材料等行业，为提高生产效率和降低成本发挥着重要作用。
1。

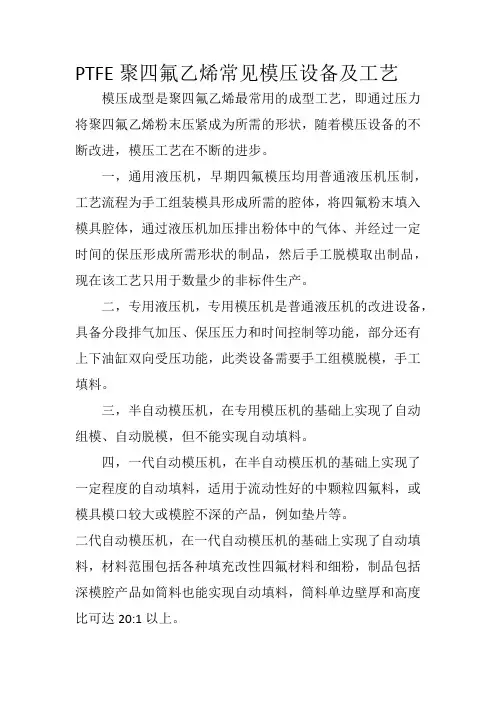

PTFE聚四氟乙烯常见模压设备及工艺模压成型是聚四氟乙烯最常用的成型工艺，即通过压力将聚四氟乙烯粉末压紧成为所需的形状，随着模压设备的不断改进，模压工艺在不断的进步。
一，通用液压机，早期四氟模压均用普通液压机压制，工艺流程为手工组装模具形成所需的腔体，将四氟粉末填入模具腔体，通过液压机加压排出粉体中的气体、并经过一定时间的保压形成所需形状的制品，然后手工脱模取出制品，现在该工艺只用于数量少的非标件生产。
二，专用液压机，专用模压机是普通液压机的改进设备，具备分段排气加压、保压压力和时间控制等功能，部分还有上下油缸双向受压功能，此类设备需要手工组模脱模，手工填料。
三，半自动模压机，在专用模压机的基础上实现了自动组模、自动脱模，但不能实现自动填料。
四，一代自动模压机，在半自动模压机的基础上实现了一定程度的自动填料，适用于流动性好的中颗粒四氟料，或模具模口较大或模腔不深的产品，例如垫片等。
二代自动模压机，在一代自动模压机的基础上实现了自动填料，材料范围包括各种填充改性四氟材料和细粉，制品包括深模腔产品如筒料也能实现自动填料，筒料单边壁厚和高度比可达20:1以上。
超精密光学玻璃元件模压成型制造关键工艺及装备在现代光学装备和仪器制造中，光学玻璃元件（如透镜、棱镜、窗口等）作为光学系统的重要组成部分，扮演着至关重要的角色。
而超精密光学玻璃元件的制造则是相当有挑战性的，因为需要高度精确的形状、表面质量和尺寸和构型精度。
模压成型（compression molding）是一种被广泛应用在超精密光学玻璃元件制造中的关键工艺。
它通过在高温和高压的条件下将光学玻璃材料压制成预定形状，在制造过程中可以保持良好的表面质量和较高的精度，同时也可以大幅降低制造成本。
模压成型工艺包括模具设计和制造、原材料选择和加工、热压过程控制等多个环节。
首先，模具的设计和制造是模压成型的关键一步。
模具的设计需要考虑到光学元件的形状、尺寸和精度要求。
在设计时需要注意模具表面的光滑度和尺寸误差控制。
由于超精密光学玻璃元件的尺寸和形状非常精确，所以模具的制造需要采用高精度的数控加工技术或精密电火花加工技术，以确保模具的尺寸精度和表面质量。
其次，原材料的选择和加工也是至关重要的。
光学玻璃材料需要具有良好的光学性能、稳定性和机械性能，以满足光学元件的使用要求。
合适的材料选择可以提高成型效果，并保证元件的性能和寿命。
材料的加工过程中需要控制好温度和压力，以避免材料的变形和应力积累。
热压过程控制是模压成型工艺中的另一个关键环节。
热压过程需要精确控制温度、压力和时间，以保证光学玻璃材料在模具中得到均匀的变形和冷却。
温度的控制需要考虑到光学玻璃的熔化温度和软化温度。
压力的控制需要根据光学玻璃的特性和形状来确定，以避免过量或不足的压力导致的问题。
时间的控制需要根据光学玻璃的稳定性和冷却速率来确定，以保证成型品的结构和性能。
在模压成型过程中，各种装备也是至关重要的。
高质量的模具、精确的温控设备、稳定的压力控制系统，都对成型质量和生产效率有着重要的影响。
同时，模压成型装备还需要具备可靠的自动化能力，以提高生产效率和降低人工操作的风险。
模压成型设备有哪些模压成型设备是一种用于将原材料加热软化后通过压力成型为特定形状的设备，常用于塑料制品的生产过程中。
在现代工业生产中，模压成型设备被广泛应用于各种领域，如汽车零部件制造、电子产品外壳生产、家用器具制造等。
下面将介绍几种常见的模压成型设备：1. 注塑模压机注塑模压机是一种常见的模压成型设备，主要用于塑料制品的生产。
它通过将塑料原料加热至熔化状态后注入模具中，并施加压力使其成型。
注塑模压机可用于生产各种尺寸和形状的塑料制品，包括玩具、包装材料、管道等。
2. 压延模压机压延模压机是另一种常见的模压成型设备，主要用于生产金属板材或塑料板材。
它通过在高温状态下将原材料压延成所需厚度和形状的板材，通常用于制造建筑材料、金属零部件等。
3. 热压机热压机是一种利用热压技术将原材料成型的设备，常用于木材、纤维板材等材料的加工。
热压机可以通过加热和压力使原材料粘合成所需形状，广泛应用于家具制造、地板生产等行业。
4. 橡胶压延机橡胶压延机是专门用于橡胶制品加工的模压设备，通过在高温下将橡胶加热软化后，在模具中进行压延成型。
橡胶压延机常用于生产轮胎、密封件、橡胶管等产品。
5. 粉末冶金压力机粉末冶金压力机是一种用于制备粉末冶金制品的模压设备，通过将金属粉末或合金粉末放入模具中，在高压状态下进行冷压或热压成型。
粉末冶金压力机广泛用于生产各种金属零部件、精密仪器部件等。
以上介绍了几种常见的模压成型设备，它们在工业生产中发挥着重要作用，为各行业的制造业提供了高效、精准的生产解决方案。
随着技术的不断进步和创新，模压成型设备的性能和功能也在不断提升，将继续推动工业制造领域的发展。

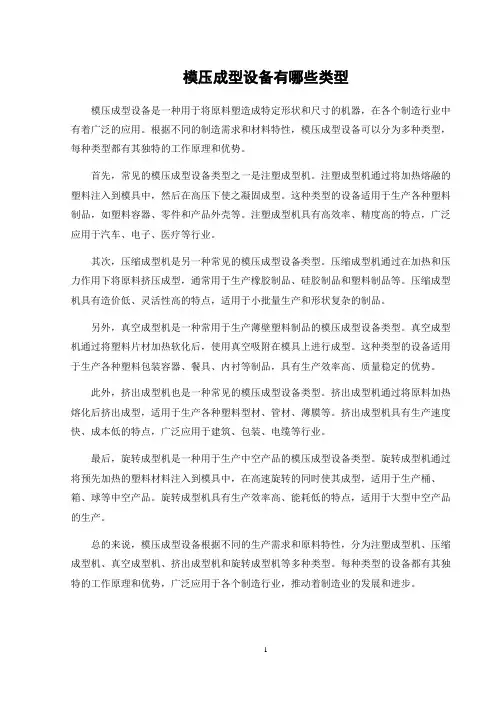

模压成型设备有哪些类型模压成型设备是一种用于将原料塑造成特定形状和尺寸的机器，在各个制造行业中有着广泛的应用。
根据不同的制造需求和材料特性，模压成型设备可以分为多种类型，每种类型都有其独特的工作原理和优势。
首先，常见的模压成型设备类型之一是注塑成型机。
注塑成型机通过将加热熔融的塑料注入到模具中，然后在高压下使之凝固成型。
这种类型的设备适用于生产各种塑料制品，如塑料容器、零件和产品外壳等。
注塑成型机具有高效率、精度高的特点，广泛应用于汽车、电子、医疗等行业。
其次，压缩成型机是另一种常见的模压成型设备类型。
压缩成型机通过在加热和压力作用下将原料挤压成型，通常用于生产橡胶制品、硅胶制品和塑料制品等。
压缩成型机具有造价低、灵活性高的特点，适用于小批量生产和形状复杂的制品。
另外，真空成型机是一种常用于生产薄壁塑料制品的模压成型设备类型。
真空成型机通过将塑料片材加热软化后，使用真空吸附在模具上进行成型。
这种类型的设备适用于生产各种塑料包装容器、餐具、内衬等制品，具有生产效率高、质量稳定的优势。
此外，挤出成型机也是一种常见的模压成型设备类型。
挤出成型机通过将原料加热熔化后挤出成型，适用于生产各种塑料型材、管材、薄膜等。
挤出成型机具有生产速度快、成本低的特点，广泛应用于建筑、包装、电缆等行业。
最后，旋转成型机是一种用于生产中空产品的模压成型设备类型。
旋转成型机通过将预先加热的塑料材料注入到模具中，在高速旋转的同时使其成型，适用于生产桶、箱、球等中空产品。
旋转成型机具有生产效率高、能耗低的特点，适用于大型中空产品的生产。
总的来说，模压成型设备根据不同的生产需求和原料特性，分为注塑成型机、压缩成型机、真空成型机、挤出成型机和旋转成型机等多种类型。
每种类型的设备都有其独特的工作原理和优势，广泛应用于各个制造行业，推动着制造业的发展和进步。
1。
模压成型的概念什么是模压成型模压成型（Compression Molding）是一种常见的塑料加工方法，通过将塑料材料加热至熔点后放入模具中，在一定的压力下使塑料材料充分挤压填充模具腔体，冷却后得到所需要的形状和尺寸的制品。
模压成型的过程模压成型主要包括以下几个步骤：1. 塑料材料的选择和准备选择适合模压成型的塑料材料，根据不同的要求选择相应的熔融指数、熔点和硬度。
然后将塑料原料加入搅拌机中进行预混合，使其达到适合模具填充的状态。
2. 模具设计和制造根据产品的形状和尺寸要求，进行模具的设计和制造。
模具应具有良好的刚性和耐热性，在模具设计中应考虑到塑料材料的收缩率和流动性，以确保成型品的尺寸和质量。
3. 加热和加压将预热好的塑料材料放置在加热板上加热，使其熔化到适合模具填充的状态。
然后将模具放于压力机中，将加热好的塑料材料放入模具腔体中。
在一定的时间内，施加一定的压力，使塑料材料充分填充模具腔体。
4. 冷却和固化在充填完毕后，保持一定的压力使塑料材料在模具中冷却和固化。
冷却时间的长短取决于塑料材料的类型和成型品的厚度。
冷却过程中，可以通过冷却水或冷却器来加速冷却速度。
5. 模具开口和取出成品在冷却和固化完成后，打开模具，将成品取出。
如果需要，还需要进行修整、清洁和检验等后续工序。
模压成型的优点模压成型相比其他塑料加工方法具有以下优点：•生产效率高：模压成型可以进行连续生产，大大提高了生产效率。
•成本低廉：模具制造成本较高，但是一旦制造完成，成品制造成本较低，适合大批量生产。
•制品质量稳定：模压成型可以精确控制塑料的温度、压力和时间等参数，保证了制品的质量稳定性。
•可塑性强：模压成型适用于多种塑料材料，具有较好的可塑性，可以制作出各种形状、尺寸和表面效果的制品。
模压成型的应用领域模压成型广泛应用于以下领域：1. 汽车工业模压成型可以制造汽车外部零件、内饰件、轮胎、橡胶密封件等。
2. 电器电子行业模压成型可以制造电视机壳体、空调壳体、电脑外壳、手机外壳等。
复合材料成型工艺与设备之模压设备引言复合材料是由两种或多种不同性质的材料经过加工和连接形成的一种新型材料。
它具有独特的性质和优点，广泛应用于航空航天、汽车制造、建筑等领域。
而复合材料的成型是实现复合材料应用的关键环节之一，而模压设备作为一种重要的成型工艺设备，在复合材料的成型过程中起着不可替代的作用。
本文将对复合材料成型工艺与设备中的模压设备进行详细介绍。
模压设备的定义与原理模压设备是一种将复合材料加热软化后，放置于模具中进行压力成型的设备。
其主要原理是通过加热和压力作用，使复合材料在模具内部形成所需的形状。
在模压过程中，模具起到了形状决定和成型的关键作用。
模压设备通常包括加热系统、压力系统和控制系统。
加热系统通过加热板或电加热器将模具加热至所需温度，使复合材料软化。
压力系统通过油缸或气缸提供所需的压力，将复合材料压制到模具中。
控制系统则用于控制温度、压力和压力时间等参数，以保证成型过程的稳定性和精准性。
模压设备的类型根据不同的成型需求和技术要求，模压设备可分为以下几种类型：热模压机热模压机是最常见的模压设备之一，主要用于热塑性复合材料的成型。
它通过加热模具将复合材料加热至软化温度，然后施加压力使其成型。
热模压机具有成型速度快、成型质量高的优点，被广泛应用于汽车制造、电子设备等领域。
热压机热压机主要用于热固性复合材料的成型。
它通过加热模具将复合材料加热至固化温度，然后施加压力使其固化成型。
热压机具有成型精度高、成型强度大的优点，常见于航空航天、船舶制造等领域。
粉末热压机粉末热压机主要用于金属、陶瓷等粉末材料的成型。
它通过将粉末材料加热至高温后施加压力，使其在模具中烧结成型。
粉末热压机具有成型精度高、成型材料流动性差的优点，广泛应用于粉末冶金、陶瓷制造等领域。
冷模压机冷模压机主要用于冷却条件下的复合材料成型。
它通过施加压力，将复合材料在低温条件下成型。
冷模压机具有成本低、成型周期短的优点，适用于某些对成型温度要求不高的复合材料。
SMC片状模压成型工艺课程概述SMC（Sheet Moulding Compound）片状模压成型工艺是一种常用于制造复杂形状、高强度和优良表面质量的复合材料制品的工艺。
本课程将介绍SMC片状模压成型工艺的基本原理、工艺流程和相关工具和设备的使用。
模压工艺原理SMC片状模压成型工艺是通过将预先混合好的片状模压料加热至熔化状态，然后将其放置在模具之间施加压力，使其充分流动并填满模具的形状。
随后，通过冷却和凝固过程，成品可以从模具中取出。
工艺流程SMC片状模压成型的工艺流程如下：1.材料准备：准备所需的SMC片状模压料，包括树脂、增强纤维和填料。
此外，需要准备模具、模具涂层和模具释放剂。
2.材料混合：将树脂、增强纤维和填料按照一定比例混合均匀。
3.模具涂层：在模具表面涂上一层模具涂层，以防止SMC料与模具粘连。
4.模具装配：将模具分成上下两个部分，将混合好的SMC料放置在下模具上，并将上模具与下模具组装起来。
5.热压成型：将组装好的模具放置在热压机中，加热至适当的温度，使SMC料熔化并填充整个模具的形状。
6.压力保持：在热压机中施加恒定的压力，保持一段时间，以确保SMC料充分流动，并得到均匀的成型。
7.冷却和凝固：在模具中继续保持压力的情况下，等待SMC料冷却和凝固，以固化成型。
8.模具卸载：将冷却完全的模具从热压机中取出，拆卸上下模具，以取出最终成品。
9.后续处理：根据需要进行后续加工处理，如修整、打磨、涂装等。
工具和设备在SMC片状模压成型工艺中，需要使用以下工具和设备：•热压机：用于加热和施加压力的设备。
•混合机：用于混合树脂、增强纤维和填料的设备。
•模具：用于形成所需产品形状的模具。
•模具涂层：用于涂覆在模具表面，防止SMC料与模具粘连。
•模具释放剂：用于增加模具和SMC料之间的分离性。
•修整工具：用于修整成品的工具，如切割刀、砂纸等。
结论SMC片状模压成型工艺是一种重要的复合材料制造工艺，可以生产出具有高强度和优良表面质量的产品。
模压成型的概念模压成型的概念模压成型是一种常见的制造工艺，它是通过将热塑性材料加热至可塑性状态，然后将其置于模具中，在一定的压力下使其成形。
这种工艺适用于各种类型的材料和产品，包括塑料、橡胶、玻璃纤维、金属和陶瓷等。
一、模压成型的基本原理1. 熔融加工：在模压成型中，材料首先被加热到可塑性状态。
这通常涉及到将材料加热到其玻璃化转变温度以上，或者使其达到熔点。
2. 模具设计：在模具设计中需要考虑许多因素，例如产品形态、尺寸、壁厚等。
同时还需要考虑如何从模具中取出成品。
3. 压力控制：在完成材料填充后，需要施加足够的压力以确保产品形态和尺寸符合要求。
此外，还需要考虑如何避免过度挤出或气泡产生等问题。
二、主要的模压成型方法1. 注塑成型：注塑成型是最常用的模压成型方法之一。
它是将加热的塑料材料注入到模具中，然后在一定的压力下使其成型。
2. 挤出成型：挤出成型是将加热的塑料材料通过挤出机挤出，并通过模具进行成型。
这种方法适用于制造长条形或管状的产品。
3. 压缩成型：压缩成型是将加热的材料放置在两个平面模具之间，并在一定的压力下使其成形。
这种方法适用于制造较小且较简单的产品。
4. 真空吸塑：真空吸塑是将加热的塑料材料置于模具中，并通过真空吸取使其贴合模具表面。
这种方法适用于制造薄壁或复杂形态的产品。
三、模压成型应用领域1. 塑料制品：模压成型广泛应用于生产各种类型的塑料制品，例如家电外壳、汽车零部件、玩具等。
2. 橡胶制品：橡胶制品也可以通过模压成型来生产，例如密封圈、管道等。
3. 金属制品：金属也可以通过模压成型来生产，例如汽车零部件、电子设备外壳等。
4. 陶瓷制品：陶瓷制品也可以通过模压成型来生产，例如餐具、装饰品等。
四、模压成型的优缺点1. 优点：模压成型可以高效地生产大量产品，并且可以保证产品的一致性和精度。
此外，它还可以生产各种形态和尺寸的产品。
2. 缺点：模具制造成本较高，需要耗费大量时间和资源。
模压生产的主要设备是液压机，液压机在压制过程中的作用是通过模具对塑料施加压力、开启模具和顶出制品。
模压成型主要用于热固性塑料的成型。
对于热塑性塑料，由于需要预先制取坯料，需要交替地加热再冷却，故生产周期长，生产效率低，能耗大，而且不能压制形状复杂和尺寸较为精确的制品，因此一般趋向于采用更经济的注射成型。
模压用的压制成塑机（简称压机），为液压式压机，其压制能力以公称吨数表示，一般有40t﹑63t﹑ 1OO t﹑ 160t﹑ 200t﹑ 250t﹑ 400t﹑500t等系列规格压机。
多层压机有千吨以上。
压机规格的主要内容包括操作吨位、顶出吨位、固定压模用的模板尺寸和操作活塞、顶出活塞的行程等。
一般压机的上下模板装有加热和冷却装置。
小型制件可以用冷压机（不加热，只通冷却水）专作定型冷却用，用加热压机专作热塑化用，这样可以节能。
压机按自动化程度可分为手板压机、半自动压机、全自动压机；按平板的层数可分为双层和多层压机。
(1)液压机工作原理液压机如图3-69所示是以液压传递为动力的压力机械。
压制时，首先把塑料加入敞开的模具内，随后向
工作油缸通入压力油，活塞连同活动横梁以立柱为导向，向下（或向上）运动，进行闭模，最终把液压机产生的力传递给模具并作用在塑料上。
模具内的塑料，在热的作用下熔融和软化，借助液压机所施压力充满模具并进行化学反应。
为了排出塑料在缩合反应时所产生的水分及其他挥发物，保证制品的质量，需要进行卸压排气。
随即升压并加以保持，此时塑料中的树脂继续进行化学反应，经一定时间后，便形成了不溶不熔的坚硬固体状态，完成固化成型，随即开模，从模具中取出制品。
清理模具后，即可进行下一轮生产。
从上述过程可知，温度、压力、时间是压制成型的重要条件。
为了提高机器的生产率和运行的安全可靠，机器的运转速度也是一个不可忽视的重要因素。
因此，作压制用的塑料液压机应能满足下列基本要求。
①压制压力应该足够并能调整，还要求在一定的时间内达到和保持预定压力。
②液压机的活动横梁在行程中的任何一点位置上，都能停止和返回。
这在安装模具、预压、分次装料或发生故障时，是十分必需的。
③液压机的活动横梁在行程中任何一点位置都能进行速度控制和施加工作压力。
以适应不同高度模具的要求。
液压机的活动横梁，在阳模尚未接触塑料前的空行程中，应有较快的速度，以缩短压制周期，提高机器的生产率和避免塑料流动性能降低或硬化。
当阳模接触塑料后即应放慢闭模速度，不然可能使模具或嵌件遭致损坏或粉料从阴模中冲散出来，同时放慢速度还可以使模内空气得到充分排除。
(2)结构和分类图所示为典型下压式液压机的结构。
它由机身（包括上横梁、下横梁、立柱等）、工作油缸、活动横梁、顶出机构、液压传动和电器控制系统等组成。
工作油缸安装在上横梁上。
活动横梁与工作油缸的活塞连接成整体，以立柱为导向上下运动（框式液压机以导轨为导向），并传递工作油缸内产生的力量，向塑料施压。
考虑到装料和操作的方便，液压机一般采用立式启闭模的形式。
应用于塑料成型方面的液压机，可按以下数种方法进行分类。
①按动作方式分为上压式液压机、下压式液压机、特种液压机。
②按机身结构分为柱式液压机、框式液压机。
③按操纵方式分为手动液压机、半自动液压机、全自动液压机。
④按传动形式分为泵直接传动液压机、泵蓄压器传动液压机。
从目前塑料液压机的使用和发展情况看，使用较多的是上压式泵直接传动半自动的柱式或框式液压机，如图3-70为框式液压机。
上压式的工作油缸装在机器的上方，下横梁是固定的，比起工作油缸在下面的下压式使用方便。
国产塑料液压机基本上均属此种类型，但对层压塑料，一般以下压式为多。
成型大、中型热固性塑料，常采用泵蓄压器传动的液压机，即集中供应高压油的办法，避免各台压机单独配备液压系统。
这样可节省资金，提高液压设备的利用率，但需要高压蓄压器和一套中央供压系统，以平衡低负荷和高峰负荷时对高压液体的需要。
(3)主要技术参数见表，用来表征液压机的性能参数虽然比较多，但其中不少参
数与注射成型机合模部分的参数相类似，因此，这里着重讨论液压机的几个重要参数。
①最大总压力（公称压力）。
液压机的最大总压力或称液压机的吨位，是表示机器压制能力的主要参数，一般用它表示机器规格。
例如国产SY-250液压机即表示最大总压力为250t的塑料（S) 液压机（Y)。
②工作液的压力。
工作液压力是液压机设计中比较重要的参数。
工作液压力的高低影响工作油缸的大小、液压机的结构尺寸、液压传动系统的设计以及机器的维修等一系列问题。
因此，在确定工作压力时，一定要考虑各方面的因素，按照压力标准系列进行确定。
目前国内塑料液压机所使用的工作压力有16.7MPa、2 9.4MPa、31.4MPa、49MPa等数种，多数29.4MPa左右的工作压力。
液压机的工作压力不宜过低，否则，为了满足液压机最大总压力的需要，就要有较大的工作油缸，使液压机结构庞大，质量增加。
③最大回程力。
即液压机活动横梁在回程时所需要的力。
可根据实际经验选定回程力的大小，液压机的最大回程力一般为液压机吨位的20%~50%。
升压时间。
升压时间虽然在一些液压机的性能参数中并未列出，但它却是液压机一个比较重要的技术指标。
因为在塑料压制过程中不仅需要液压机产生足够的力，而且当被压制塑料正处于黏度最低、流动性最好时，要求液压机的压力能迅速达到最大值，才能保证塑料充满模具，得到满意的制品。
因此，液压机工作压力必须在一定时间内升高到所需要的数值。
根据经验，目前500t以下的塑料液压机，要求升压时间大约在1 0s以内。
至于其他参数如活动横梁和工作台（下横梁）之间的最大距离、活塞行程（即活动横梁行程）、低压行速（即快速）、高压行速(即低速）、工作台尺寸、立柱或导轨之间距离等项都是表示机器性能的参数。
它们的意义可参看注塑机的有关章节。
为了满足压制不同塑料的需要，液压机的高压行速，常采用可调式，调节范围多在0~6mm/s之间。
