配电(控制)柜检查调试步骤

低压柜的调试与送电
(一)配电柜检查与调试
1.调试运行前的检查
(1)检查柜内工具、杂物等清理出柜，并将柜体内外清扫干净。

(2)电器元件各紧固螺钉固，刀开关、低压断路器等操作机构应灵活，不应出现卡滞或操作力用力过大现象。

(3)开关电器的通断是否可靠，接触面接触良好，辅助触点通准确可靠。

(4)电工指示仪表与互感器的变比，极性应连接正确可靠。

(5)母线连接应良好，其绝缘支撑件安装件及附件应安装固可靠。

(6)熔断器的熔体规格选用是否正确，继电器的整定值是否符合设计要求，动作是否准确可靠。

(7)绝缘电限器议，蛋母线线日和对地电话,量二次线线间和对业电话符合现行国家施工验收规范的规定。

在测量二次回路电阻时，不应损坏其他半导体元件，摇测绝缘电阻时应将其断开。

绝缘电阻摇测
时应做记录。

（8）低压开关柜有联络柜双路电源供电时,应进行并列核实相序,并做好核相记录。

（2）.低压配电柜试送电运行
(1)经过上述检查确认无误后，根据试送电操作安全程序组织施工人员进行送电操作并请无关人员远离操作室。

(2)开关柜空载试运行:
1)由电工按程序逐一送电，并观察电工指示仪表电压电流空载指示情况，如发现异常声响或局部发热等现象应及时停电进行处理解决。

并将实际情况如实记录在空载运行记录上。

2)低压开关柜带负荷试运行。

经试空载运行后，可加负荷至全负载进行试运行，经观察电压、电流，随负荷变化无异常现象,经24h试运行无故障，即可投人正常运行，并做好调试记录。

3)正常运行时应注意各台路器，经过多次合、分后主触头局部有否烧伤和产生炭类物质，如出现上述现象应进行处理或更换断路器。

配电柜通电检查步骤介绍(doc 7页)配电柜通电检查步骤一、接线检测请在通电之前确保器件安装牢固、型号正确。

对接线进行检查，确保没有短路与短路、直流电的正负极接反的情况，电容与模块之间的正负极接反的情况，接线没有松动，要牢固，尤其是控制器的控制线和PLC的双排插头线一定要确保接触可靠。

警告：前期因为正负极接错屡次出现通电就短路的情况！二、通电测试继电柜供电为：380V、50HZ的交流电电源线要求为：4*4的护套线，长度根据现场情况而定1、在接入电源线之前，请断开所有断路器。

2、将准备好的电源线接在对应的L1\L2\L3和N上，分别是三火一零，接的时候要仔细，不要造成短路。

然后再把另一端接到用户的自备电源上即可。

3、供电，用万用表的交流电压750V档测量进线的L1L2、L1L3、L2L3之间电压应是380V，L1、L2、L3分别对应N是220V，之后对照图纸《主回路总接线图》向下逐步测量。

4、5、再输入程序之后就要进行对主、副室和主、副泵电机正反转的检查。

·主泵：先将断路器QF4闭合，主泵按钮是自锁的。

当按下之后，接触器KM31吸合,同时按钮指示灯亮。

测量端子XT1的JC61A、B、C 之间的电压为380V即可。

·副泵：将断路器QF5闭合操作方法与主泵的操作一样。

·副室和炉盖：将断路器QF35闭合，然后按下“升降总控”开关，只有按下此按钮，主室和副室才能升降。

“副室升”是自复位开关，点动，接触器KM21吸合，按钮指示灯亮。

“炉盖升”按钮应不起作用。

按“副室降”开关，接触器KM22吸合，按钮指示灯亮。

测量XT1端子的JC51A、B、C之间的电压为380V。

在XT9端子上将JC810与XT7的24G2短接，表示副室到达上限，这时“副室升”按钮不起作用，按下“炉盖升”按钮，KM21吸合，按钮指示灯亮。

按“副室降”按钮接触器KM22吸合，按钮指示灯亮。

XT1端子的JC51A、B、C之间的电压为380V。

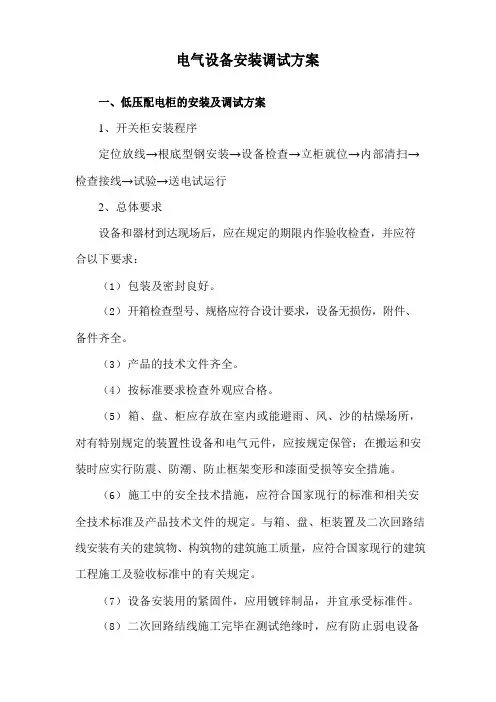

电气设备安装调试方案一、低压配电柜的安装及调试方案1、开关柜安装程序定位放线→根底型钢安装→设备检查→立柜就位→内部清扫→检查接线→试验→送电试运行2、总体要求设备和器材到达现场后，应在规定的期限内作验收检查，并应符合以下要求：（1）包装及密封良好。

（2）开箱检查型号、规格应符合设计要求，设备无损伤，附件、备件齐全。

（3）产品的技术文件齐全。

（4）按标准要求检查外观应合格。

（5）箱、盘、柜应存放在室内或能避雨、风、沙的枯燥场所，对有特别规定的装置性设备和电气元件，应按规定保管；在搬运和安装时应实行防震、防潮、防止框架变形和漆面受损等安全措施。

（6）施工中的安全技术措施，应符合国家现行的标准和相关安全技术标准及产品技术文件的规定。

与箱、盘、柜装置及二次回路结线安装有关的建筑物、构筑物的建筑施工质量，应符合国家现行的建筑工程施工及验收标准中的有关规定。

（7）设备安装用的紧固件，应用镀锌制品，并宜承受标准件。

（8）二次回路结线施工完毕在测试绝缘时，应有防止弱电设备损坏的安全技术措施。

（9）箱、盘、柜的施工，应符合国家现行的相关标准、标准的规定。

3、具体规定（1）低压开关柜的安装必需按施工图的平面布置、排列进展。

（2）低压开关柜安装前应先完成柜的根底型钢安装和电缆沟支架安装。

根底型钢出地面抹面高度按设计要求执行，中置式成套高压开关柜按产品技术要求执行。

（3）根底型钢〔包括变压器〕电缆沟支架应牢靠接地。

（4）柜、箱、屏单独或成列安装时，其垂直度、水平度偏差及盘面偏差，柜间接缝的允许偏差应符合下表的要求。

柜、箱、屏安装误差要求表工程允许偏差〔mm〕垂直度〔每米〕＜2.5相邻两柜顶部＜2 水平偏差成列柜顶部＜5相邻两柜边＜1 盘面偏差成列柜面＜5柜〔屏、盘〕间接缝＜2 （5）电缆沟的支架制作,首先应对电缆的走向进展排列〔绘制电缆走向图〕，确定电缆沟电缆的数量型号规格，按设计要求比照现行标准最终确定电缆支架层次规格及电缆沟内安装的走向方式。

低压配电及照明系统调试⽅案低压配电及照明系统调试⽅案低压配电及照明系统的调试是整个车站系统调试和分专业系统调试的重要环节，它的正确有序进⾏是确保分系统调试顺利的前提，该系统的试验和调试⽅案如下：1试验⼯作流程单体试验→系统调试→与其它系统的联动调试2单体试验2.1低压开关柜、环控电控柜测试（1）外观检查①柜体表⾯是否清洁，有⽆碰伤、划伤、剥落，铭牌是否符合要求。

②柜内灰尘、杂物、临时电缆电线是否已经清除，接线端⼦是否紧固，各回路接线是否正确。

③柜体与PE线是否可靠连接。

（2）元器件、抽屉柜的检查对柜内断路器、接触器、电流互感器、时间继电器、马达保护器、变频器、中间继电器、计量仪表、指⽰灯等元器件逐⼀进⾏检查，保证各元器件⽆故障且能正常使⽤。

检查抽屉柜的机械⼿柄是否操作灵活，抽屉柜抽出、推⼊是否⾃如。

检查环控电控柜、ATS双电源切换的操作机构是否良好。

核查框架断路器的继电保护参数是否符合设计需求。

（3）测量绝缘电阻⽤500V绝缘摇表测量柜体与地之间、⼀次回路、⼆次回路每⼀⽀路的绝缘电阻，绝缘电阻值均应不⼩于1 MΩ；（4）交流耐压试验对柜体连同所接电⼒电缆及⼆次回路进⾏交流耐压试验：试验电压标准为1000V；当回路的绝缘电阻在10 MΩ以上时，可⽤2500V兆欧表代替⼯频交流耐压试验，试验时间为1分钟，均⽆击穿闪络现象。

（5）密集母线槽的试验①检查密集母线槽各连接螺母是否紧固，外壳是否与地线可靠连接；②测量密集母线槽各相间的绝缘电阻，绝缘电阻值应不⼩于10 MΩ；③密集母线槽的交流耐压试验：当绝缘电阻值⼤于10 MΩ时，可采⽤2500V 兆欧表摇测代替，试验持续时间1min，⽆击穿闪络现象；（6）电压、电流互感器的检测①测量绝缘电阻：互感器⼀⼆次绕组间及绕组对地的绝缘电阻值应该符合国家规范要求。

②变⽐试验：测得的百分⽐数应与铭牌上的变⽐相符合。

注意：电流互感器⼆次侧不允许开路，电压互感器⼆次侧不允许短路！2.2配电箱测试（1）外观检查①箱体表⾯是否清洁，有⽆碰伤、划伤、剥落。
