第09节 其他梯度回波序列

180度聚焦脉冲作用 抵消主磁场恒定不均匀造成失相位质子的相位重聚，获得 真正的T2弛豫图像，产生自旋回波
180° Pulse - Spin Echo
90 ° 180°
Spin Echo Signal
T2*与T2的差别
用180度聚焦脉冲或类似的脉冲采集回波（MR信号）的序 列称为自旋回波类序列
脂肪抑制FLASH-T1WI清楚显示胰腺
T1WI动态增强扫描
化学位移成像
Out-of-phase图像的效应
化学位移成像在腹部的临床应用
局灶性脂肪肝
肝细胞癌脂肪变性
肝细胞腺瘤
In-phase
Out-of-phase
右肾上腺腺瘤（肺癌术后4年）
颅脑3D扰相GRE T1WI
海绵状血管瘤-富水病变
肝癌-实性病变
半傅里叶采集单次激发FSE-FSE衍生序列
快速，几乎无运动伪影和磁敏感伪影 T2对比不及SE及呼吸激发FSE
半傅里叶采集单次激发FSE用途
胆总管下端结石
SS-TSE MRCP
HASTE T2WI 原始图像
梯度回波（GRE）序列
Conventional gradient echo
TR
RF
RF
FID
Echo
FID
Frequency encode
rephase
TE
dephase
GRE与SE的比较
SE：180度聚焦脉冲采集回波 GRE：读出梯度场的正反向切换采集回波
GRE类序列的基本特点
90度激发与小角度激发的差别
序列种类
扰相梯度回波
如何去除SSFP-REF
FLASH序列MRA

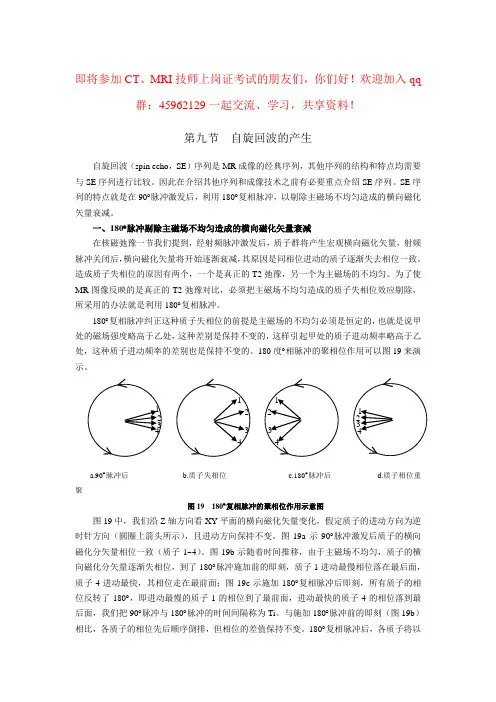

即将参加CT、MRI技师上岗证考试的朋友们，你们好！欢迎加入qq 群：45962129一起交流、学习，共享资料！第九节自旋回波的产生自旋回波（spin echo，SE）序列是MR成像的经典序列，其他序列的结构和特点均需要与SE序列进行比较。

因此在介绍其他序列和成像技术之前有必要重点介绍SE序列。

SE序列的特点就是在90︒脉冲激发后，利用180︒复相脉冲，以剔除主磁场不均匀造成的横向磁化矢量衰减。

一、180︒脉冲剔除主磁场不均匀造成的横向磁化矢量衰减在核磁弛豫一节我们提到，经射频脉冲激发后，质子群将产生宏观横向磁化矢量，射频脉冲关闭后，横向磁化矢量将开始逐渐衰减，其原因是同相位进动的质子逐渐失去相位一致。

造成质子失相位的原因有两个，一个是真正的T2弛豫，另一个为主磁场的不均匀。

为了使MR图像反映的是真正的T2弛豫对比，必须把主磁场不均匀造成的质子失相位效应剔除，所采用的办法就是利用180︒复相脉冲。

180︒复相脉冲纠正这种质子失相位的前提是主磁场的不均匀必须是恒定的，也就是说甲处的磁场强度略高于乙处，这种差别是保持不变的，这样引起甲处的质子进动频率略高于乙处，这种质子进动频率的差别也是保持不变的。

180度︒相脉冲的聚相位作用可以图19来演示。

a.90︒脉冲后b.质子失相位c.180︒脉冲后d.质子相位重聚图19 180︒复相脉冲的聚相位作用示意图图19中，我们沿Z轴方向看XY平面的横向磁化矢量变化，假定质子的进动方向为逆时针方向（圆圈上箭头所示），且进动方向保持不变。

图19a示90︒脉冲激发后质子的横向磁化分矢量相位一致（质子1~4）。

图19b示随着时间推移，由于主磁场不均匀，质子的横向磁化分矢量逐渐失相位，到了180︒脉冲施加前的即刻，质子1进动最慢相位落在最后面，质子4进动最快，其相位走在最前面；图19c示施加180︒复相脉冲后即刻，所有质子的相位反转了180︒，即进动最慢的质子1的相位到了最前面，进动最快的质子4的相位落到最后面，我们把90︒脉冲与180︒脉冲的时间间隔称为Ti。

➢ 小角度激发有以下优点：（1）脉冲的能量较小，SAR值降低；（2） 产生宏观横向磁化矢量的效率较高，与90°脉冲相比，30°脉冲的能 量仅为90°脉冲的1/3左右，但产生的宏观横向磁化矢量达到90°脉 冲的1/2左右（图40） 3）小角度激发后，组织可以残留较大的纵向 磁化矢量（图40），纵向弛豫所需要的时间明显缩短，因而可选用较 短的TR，从而明显缩短TA，这就是梯度回波序列相对SE序列能够加 快成像速度的原因。
➢ 图a示平衡状态下，组织的宏观纵向磁化矢量为100％，没有宏观横向 磁化矢量；图b示90°脉冲激发后，宏观磁化矢量偏转90°，即产生 了一个最大的宏观横向磁化矢量（100%），纵向磁化矢量变为零； 图c示30°脉冲激发后，宏观磁化矢量偏转30°，产生的横向磁化矢 量为90°脉冲的50%，而纵向磁化矢量保留了平衡状态下的86.6%。
常规GRE序列的结构
➢ 常规GRE序列结构图和其他所有序列一样，常规GRE序列也由射频 脉冲、层面选择梯度、相位编码梯度、层面选择梯度（或称读出梯度） 及MR信号等五部分构成。与SE序列相比，常规GRE序列有两个特点： （1）射频脉冲激发角度小于90°；（2）回波的产生依靠读出梯度场 （即频率编码梯度场）切换。把小角度脉冲中点与回波中点的时间间 隔定义为TE；把两次相邻的小角度脉冲中点的时间间隔定义为TR。
➢Hale Waihona Puke 我们都知道射频脉冲关闭后宏观横向磁化矢量的 衰减（即T2*弛豫）很快，明显快于T2弛豫。 GRE序列利用梯度场切换产生回波，因而不能剔 除主磁场不均匀造成的质子失相位，因此在相同 的TE下，GRE序列得到的回波的幅度将明显低于 SE序列，即便有时SE序列的TE长于GRE序列， 其回波的幅度也常常大于后者。另一方面，GRE
GRE梯度回波序列的原理和临床

其他成像序列
(一)多回波SE序列：
(一)多回波SE序列
● SE中缩短TR,纵向磁矢量不可能恢复至原来状态， 下一个90°脉冲来后组织的MR信号将会很弱。须 施加小于90°脉冲(15°、30°、60°)才行，但此 时没有足够时间应用180°相位重聚脉冲，只有在 频率编码梯度上应用梯度反转技术来聚相位，产 生回波信号,故名梯度回波。
（四）磁共振快速成像技术
● 快速成像序列是应用回波链技术，在一个TR间期 或激励周期内用不同的相位编码连续采集信号。
● 常用的快速序列有快速自旋回波(TSE)和平面回波 成像(EPI)。
1．快速自旋回波（FSE，TSE）
● 基本特征与SE脉冲序列相同，但扫描时间显著缩短。 （1）序列构成 ● FSE序列在一次90°脉冲后施加多次180°相位重聚脉冲，
● SE和GRE的主要区别是后者使用小于90°RF脉冲激励，用 翻转梯度取代180°脉冲。
● 临床应用：获得真正的T2WI，适用于脑、关节的成像，可 进行2D、3D容积采集。
● 主要优点：扫描时间短，获得真正的T2加权效果；可进行 2D、3D容积采集。
● 与SE相比:它可用于快速成像及评价血液、脑脊液的运动等， 是目前较有开发前途的序列。
4.水压缩IR(FLAIR脉冲序列)
● 一种水抑制成像方法，主要用于脑脊液信号的抑 制。
● 机理与STIR中脂肪抑制的原理类似。 ● 其特征是：选择特殊的TI值，TI值设定为水的T1
值0．69倍。 ● 临床应用：T2WI和PDWI中抑制脑脊液信号，与相
邻病变组织区别，在中枢神经系统检查中应用价 值较大。
2.脂肪抑制IR序列(STIR脉冲序列)
● 临床应用： ➢T1WI中抑制脂肪信号，以鉴别出脂肪成分。
