安检门说明书 Prepared on 24 November 2020产品简介安检门是一种通过式金属探测器，该门是一种结构上做成人可通过的门状，门中建立有电磁场，当人体携带金属物品通过时能产生报警的装置，能准确探测到人身上或手体包箱中携带的金属物品或含有金属的物品，如各种管制刀具、武器、金属制品、电子产品及其他含有金属的物品等，是用来进行安全检查、防偷窃检查的一种有效工具,主要应用于为政府机关、公安机关、检察院、法院、监狱、看守所、海关、机场、车站、体育场馆、会展场馆、娱乐场所、大型集会等场所以及五金、电子、首饰、军工、造币等工厂或企业。

安装说明1.将主机箱上盖打开。

2.将主机箱与左右探头柱用连接螺杆和螺帽相连接。

3.将主机箱的航空插头与左右探头柱上的航空插座相连接，电源插头与右探头柱上的电源插座相连接。

4.将主机箱上盖装回。

5.最后外接220V工作电源。

显示面板说明指示灯说明1.绿灯为待机指示灯，接通电源后绿灯亮，表明已进入工作状态、2.红灯为报警指示灯，红灯亮并发出报警声时，表明有金属物体通过。

3.显示面板的最右边为强弱信号指示灯。

有红、黄、绿三色，无金属物体通过时，只有绿色信号指示灯亮；当有金属物体通过时，红黄两色信号指示灯闪烁，并发出报警声。

反之，无报警声发出，但信号指示灯闪烁，则表时周围有大型金属物体或强磁场干扰。

4.信号指示灯旁为六行区位指示灯，其作用是显示被探测金属物体在人身上的具体位置。

显示屏说明1.上排数码管显示报警次数，其范围为0-999。

2.下排数码管显示通过人数，其范围为0-9999。

控制键说明1.“电源键”具有两个功能：（一）开关功能，需按秒方可开关机；（二）复位功能，处于工作状态时，按半秒即可复位，使报警次数和通过人数清零。

2.“选择键”具有两个功能：（一）选择功能，可通过选择键选择7个区位来调节灵敏度；（二）在设置密码时，可对密码数字进行修改。

3.“调节键”具有三个功能：（一）在设置密码时，可切换密码数位；（二）在设置报警延时中，可输入延时时间；（三）在设置区位灵敏度时，作为灵敏度的十位数输入键。

产品简介安检门是一种通过式金属探测器，该门是一种结构上做成人可通过的门状，门中建立有电磁场，当人体携带金属物品通过时能产生报警的装置，能准确探测到人身上或手体包箱中携带的金属物品或含有金属的物品，如各种管制刀具、武器、金属制品、电子产品及其他含有金属的物品等，是用来进行安全检查、防偷窃检查的一种有效工具,主要应用于为政府机关、公安机关、检察院、法院、监狱、看守所、海关、机场、车站、体育场馆、会展场馆、娱乐场所、大型集会等场所以及五金、电子、首饰、军工、造币等工厂或企业。

安装说明1.将主机箱上盖打开。

2.将主机箱与左右探头柱用连接螺杆和螺帽相连接。

3.将主机箱的航空插头与左右探头柱上的航空插座相连接，电源插头与右探头柱上的电源插座相连接。

4.将主机箱上盖装回。

5.最后外接220V工作电源。

显示面板说明指示灯说明1.绿灯为待机指示灯，接通电源后绿灯亮，表明已进入工作状态、2.红灯为报警指示灯，红灯亮并发出报警声时，表明有金属物体通过。

3.显示面板的最右边为强弱信号指示灯。

有红、黄、绿三色，无金属物体通过时，只有绿色信号指示灯亮；当有金属物体通过时，红黄两色信号指示灯闪烁，并发出报警声。

反之，无报警声发出，但信号指示灯闪烁，则表时周围有大型金属物体或强磁场干扰。

4.信号指示灯旁为六行区位指示灯，其作用是显示被探测金属物体在人身上的具体位置。

显示屏说明1.上排数码管显示报警次数，其范围为0-999。

2.下排数码管显示通过人数，其范围为0-9999。

控制键说明1.“电源键”具有两个功能：（一）开关功能，需按4.5秒方可开关机；（二）复位功能，处于工作状态时，按半秒即可复位，使报警次数和通过人数清零。

2.“选择键”具有两个功能：（一）选择功能，可通过选择键选择7个区位来调节灵敏度；（二）在设置密码时，可对密码数字进行修改。

3.“调节键”具有三个功能：（一）在设置密码时，可切换密码数位；（二）在设置报警延时中，可输入延时时间；（三）在设置区位灵敏度时，作为灵敏度的十位数输入键。

金属探测门、安检门参数序号名称招标人要求参数单位数量投标人投标品牌和型号（对照招标要求须另附详细的技术参数表并加盖公章）偏离栏单价（元1安检门★ 1. 根据人体基本结构 , 将安检门划分为 6 个探测区域，多区位同步探测，穿透力强，探测灵敏度高。

★ 2. 每个探测区域均可进行 100 级和 256 级灵敏度的调节，且可以自定义切换，可根据实际应用状况，预先设定灵敏度的级别，可在排除皮带扣 . 钥匙 . 首饰 . 硬币等物品，检测到管制刀具和枪支或金属物品。

★ 3. 三种工作方式可自定义：单区单报、多区单报、多区多报。

★ 4.16 个工作频率可自定义，抗干扰能力更强，使得多台设备并排相邻工作时，互不干扰。

5. 具有先进的防震 . 抗干扰技术，门体晃动时可以不误报。

6. 拥有多种选择的声光报警方式 , 便于识别。

★ 7. 两侧门柱安装 LED 报警指示灯，可直观地显示违禁物品所在的区域，左门柱上端配有专用导航指示灯，美观醒目。

★ 8. 预留的通讯接口，采用防雷设计（ ESD ），可实施远程控制操作，如：外接摄像头 . 门禁 . 三辊轧 . 冀轧 . 摆轧 . 报警器等外设。

9. 双侧两对红外对射，进行扫描，响应迅速，复位速度极快，可进行大流量的检测（ 60 人 / 分钟及以上），并对通过人数、报警人数进行统计，统计人数准确。

10. 对人体无害 : 对人体内的心脏起博器 . 孕妇 . 磁性软盘 . 磁带 .录像带等无害。

11. 采用符合当前适用环境的所有国际安全标准。

12. 外接电源： 220V 50/60Hz13. 功耗：≤ 30W14. 工作环境： -30 摄氏度— +55 摄氏度15. 整机重量：≤ 70kg16. 外形尺寸： (mm)2220( 高 ) x 820( 宽 ) x个2500( 深 )17. 通道尺寸： (mm)2000( 高 ) x 700( 宽 ) x 500( 深 )2金属探测门1 、旋转磁场设计，可以 360 °范围探测 ; 可以精确探测所有的微小金属物品 ; 操作简单 ; 自动重调（无需调节） ;可选择声音报警或者振动报警 ; 依据人体工程学设计的手柄，适合不同的人操作 ; 电池电量自动测量，更换电池无需工具2 、工作频率： 95 KHz ;3 、尺寸大小：重量 : 16 盎司（ 0.4 千克）、长度 : 19英寸（ 48cm ） ; 宽度 : 3 英寸（ 8cm ） ; 厚度 : 1.25英寸（ 3cm ）4 、调节方式：自动 ;5 、指示器：扬声器 ;LED 红色报警指示灯 ;LED 绿色电源指示灯LED 电池电压不足指示灯 ;6 、电池： 1 节 9V 电池（可供正常工作 80 小时）7 、控制： 3 路开关（ ON,OFF, 振动方式）个15合计人民币（大写）：五、交货时间与地点：合同签订后 5 个工作日内在合同指定地点交货；交货地点：合同指定地点；六、投标人资格要求：6.1 《政府采购法》第二十二条之规定；6.2 投标供应商须具有独立企业法人资格，独立承担民事责任；6.3 本项目不接受联合体投标，不允许转包；6.4 只有在法律和财务上独立、合法运作并独立于政府采购中心和采购人的供应商才能参加投标；6.5 投标人有效的“企业法人营业执照”，要求清晰反映企业经营范围有警用器材生产或销售；6.6 开标时需提供样品；6.7 售后要求：按厂家承诺实行“三包”，免费送货上门安装调试；所有货物必须符合国家质量标准；货物若在三个月内有严重问题，应包换；质保期内无偿更换非人为损坏的部件。

全球四大安检门品牌我国占有一席之地时间:2013年05月18日来源:民航通用周刊经常乘坐高铁、飞机出行的商务人士一定会注意到，进入候车厅之前一定会经过三道安检系列，即金属探测安检门、行李安检机和手持式金属探测器，而工作人员手中拿着各种商标（LOGO）的安检产品一定让你印象深刻。

甚至会对这种产品的性能和排名比较感兴趣。

全球各大安检品牌纷纷挤入中国市场、难分雌雄。

通过市场调查分析各品牌在不同的场所应用均有差别，应用场所最多的领域最能体现其品牌安检实力在当前领域的就是主流特性好的特征，接下来，笔者将为您详解世界各大安检门品牌。

全球四大安检品牌各优势与特点排名克金（GRAM GOLD）产地：中国优势型号：GG4500 GG-LCDX GG-LED GG-Ellipse官方网站：中国人自己的品牌，是中国轻工部指定的中国著名品牌。

也是国内唯一一个可以和进口品牌媲美的。

核心优势可以说克金汇聚了盖瑞特和迈特两家的最大优势，一是盖瑞特的做工和研发实力，同时将其45种场合自由定制换成软件晶片集成实现一键式操作，完全摆脱传统安检门区位调节难题。

克金安检门根据多年安检经验收集不同场所需求最高可存储300多种场所需求参数，并已根据中国的环境和场合更加细分和针对性，另外，也将迈特的超高灵敏度探测技术移植于此，甚至是更胜一筹，是两家的组合体，据了解，这款产品价格相对于他们也比较有竞争力，打破了进口安检门长期垄断中国的局面。

目前在阿富汗战场和中东伊拉克油库、机场，东南亚国家已经大范围使用，这些地区区域环境复杂，所要面对的安检形势也更为复杂和严峻，经过使用后的口碑和反响还不错。

启亚（CEIA）产地：意大利优势型号：HI-PE 、PD140 、PD140V、PD140VR、PD140SVR（含感应充电）、S MD600、SMD601官方网站：目前是欧洲区域知名的安检品牌，由意大利启亚公司生产，也是老牌的生产厂家之一。

核心优势：防水设计材料，联邦航空管理局FAA质量检测认证，符合国际最高检测标准，稳定性能好。

企亚CA-601B安检门门柱六区LED显示报警区位品名：安检门品牌：企亚商标权所有者：深圳市铭安电子设备有限公司型号：CA-601B一：功能介绍1、精度：最高灵敏度在门的正中间可以检测到一枚硬币，也可以排除小份量金属的影响，检测到大份量金属或者管制刀具和枪支。

2、六区位显示：产品分成六个防区，可疑物体能在每个区域准确显示。

3、统计人数：可以检测到通过人数和报警人数。

4、灵敏度调节：灵敏度可以根据需要调整，共有100级灵敏度。

5、报警调节：报警声有静音、低音、高音可调，报警时长3级可调。

6、门体材质：外表采用烤漆PVC，边上是铝合金支柱，防雨、防火、防撞，不会划伤。

7、两边门柱灯：门柱两边有两排LED灯，直观的显示报警区位，声光同时报警。

8、面板显示：高亮度数码显示感应信号强弱、通过人数和报警人数。

9、参数可设密码保护，使非授权人员无法操作。

10、针对各种使用环境的电磁干扰，整个系统采用了世界先进的电磁兼容设计，并使用DSP处理器对违禁物品的采样信号进行相关运算和滤波，从而使得整套设备具有极强的电磁抗干扰能力。

11、对心脏起博器佩带者、孕妇、磁性介质等无害。

12、企亚安检门组装简单，8个螺丝，公母插头1对，插上通电即可使用。

二：技术标准：电器参照EN60950安全标准执行。

辐射参照EN50081-1标准执行。

抗干扰参照EN50082-1标准执行。

严格执行现行通过式金属探测器国家标准。

三：技术参数：外接电源：215V - 230V 50/60Hz功耗：35W工作环境：-20℃─45℃运输全重：约70kg整机重量：约68kg外形尺寸：(mm)2220(高)x820(宽)x522(深)通道尺寸：(mm)2000(高)x700(宽)x522(深)使用领域:各种会场、大型活动、车站、码头、检察院、法院、监狱、工厂、考场、酒吧KTV、网吧、游戏厅、信访办、派出所、公安局的通道安全检查和违禁物品查验领域。

标准配件：主机1台、门板2片、六角扳手1把、六角螺丝8个、电源线1根、说明书1本、合格证1份、钥匙2把、公安部检验报告1份可选件：PD160手持金属探测器、无金属皮带、安检滑槽。

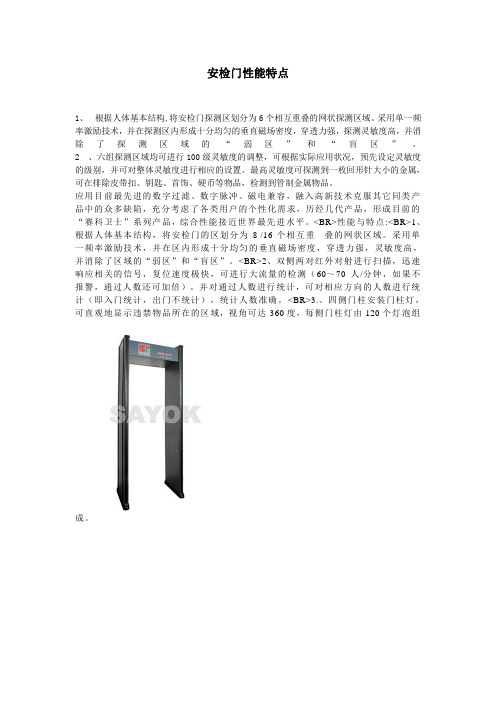

安检门性能特点
1、根据人体基本结构,将安检门探测区划分为6个相互重叠的网状探测区域。

采用单一频率激励技术，并在探测区内形成十分均匀的垂直磁场密度，穿透力强，探测灵敏度高，并消除了探测区域的“弱区”和“盲区”。

2 、六组探测区域均可进行100级灵敏度的调整，可根据实际应用状况，预先设定灵敏度的级别，并可对整体灵敏度进行相应的设置。

最高灵敏度可探测到一枚回形针大小的金属，可在排除皮带扣、钥匙、首饰、硬币等物品，检测到管制金属物品。

应用目前最先进的数字过滤、数字脉冲、磁电兼容，融入高新技术克服其它同类产品中的众多缺陷，充分考虑了各类用户的个性化需求，历经几代产品，形成目前的“赛科卫士”系列产品，综合性能接近世界最先进水平。

<BR>性能与特点:<BR>1、根据人体基本结构，将安检门的区划分为8 /16个相互重叠的网状区域。

采用单一频率激励技术，并在区内形成十分均匀的垂直磁场密度，穿透力强，灵敏度高，并消除了区域的“弱区”和“盲区”。

<BR>2、双侧两对红外对射进行扫描，迅速响应相关的信号，复位速度极快，可进行大流量的检测（60～70人/分钟，如果不报警，通过人数还可加倍）。

并对通过人数进行统计，可对相应方向的人数进行统计（即入门统计，出门不统计），统计人数准确。

<BR>3.、四侧门柱安装门柱灯，可直观地显示违禁物品所在的区域，视角可达360度，每侧门柱灯由120个灯泡组成。

CEIA安检门教你如何鉴别安检门（金属探测门）质量优劣金属探测门（安检门）作为安检现场最常见的设备之一，作为设备的采购部门及使用部门，如何判断其质量的优劣，可以从以下几个方面入手：一、安检门设备用料：安检门用料主要包括探测部分（收发天线）和门板及外壳部分，优质的金属探测设备对每一部分都会使用优质的材料制作，而一般的设备则会使用普通的材质制作。

关于收发天线部分，金属探测门会采用多组铜线圈，铜线圈的用量和用料决定了设备的基本探测能力，优质的设备会使用更多组的铜线圈并使用较好的铜线，通常设备重量越高表明用料越足。

关于门板及外壳材质，高端的安检门门板采用高强度的材料制作，这种材料不易变形，不会受潮；而低端的安检门大都采用木糠板或高密度的木纤维板材做门板；众所周知，木糠板或高密度木纤维板极容易吸湿受潮，经过几个月时间就会变形、分散、解体；特别是沿海地区由于空气潮湿且雨季长，购买这些安检门后很短时间内产品就无法使用。

另外部分劣质设备会采用塑料泡沫作为门体内的填充物，大大降低的设备的结构强度。

二、安检门设备结构金属探测门结构主要包括收发天线，电源及控制部分。

高端的金属探测门采用高集成度控制部分结合简介的门体设计，便于安装及维修，电源部分采用通用型外置宽幅电压适配器。

一般金属探测设备采用类似电脑机箱一样的控制箱，电源控制板探测板等均为独立结构，发生故障时需逐一判断更换，增加的维修难度，降低了设备的使用寿命，也对用户提出了更高的要求。

三、安检门质量控制关于金属探测门的质量控制，首先设备生产厂家应具备ISO9001质量管理控制体系，确保其整个生产过程都具备严格的质量控制标准。

例如，制作工艺上，优质的设备电子控制部分通常采用全自动机器人流水线作业，所有的电路板应刷胶做防尘保护，并在制作完成后通电测试至少200个小时，以保证各部件运行可靠；而一般设备通常采用人工焊接及组装方式，装配完毕后也不会进行长时间通电测试。

另外在出厂时，制造商应出具详细的出厂测试报告，写明设备的设置及使用状况。
