钢管脚手架扣件使用说明书

扣件式钢管脚手架搭设基本规定第一章脚手架的分类1.吊兰脚手架它的基本构件是用51X3的钢管焊成矩形框架，并以3~4棉框架为一组，在屋面上设置吊点，用钢丝绳吊挂框架，主要是用于外装修工程。

2.附着式升降脚手架附着在建筑物的外围，可以自行升降的脚手架。

3.悬挂脚手架将脚手架挂在墙上或柱上事先预埋的挂钩上，在挂架上铺以脚手板而成。

4.悬挑脚手架它不直接从地面搭设，而是采用在楼板、墙面或框架柱上设悬挑构件，以悬挑形式搭设。

按悬挑杆件的不同种类可分为两种：一种是48X3.5的钢管，一端固定在楼板上，另一端悬出，在这个悬挑杆上搭设脚手架，它的高度应不超过6步架；另一种是用型钢做悬挑杆件，搭设高度应不超过20步架。

5.落地式脚手架(重点讲解房屋施工及桥梁满堂脚手架分单排、双排和满堂脚手架。

第二章脚手架的使用范围1.为了确保脚手架的安全可靠，《建筑施工扣件式钢管脚手架安全技术规范》JGJ130规定单排脚手架不适用于下列情况：(1)墙体厚度等于或小于180mm。

(2)建筑物高度超过24m。

(3)空斗砖墙、加气块墙等轻质墙体。

(4)砌筑砂浆强度等级小于或等于M1.0的砖墙。

2.单管立杆扣件式双排脚手架的搭设高度不宜超过50m。

3.分段悬挑脚手架每段高度不宜超过25m。

第三章脚手架组成的基本要求扣件式脚手架是由立杆，纵向、横向水平杆用扣件连接组成的钢构架，其组成应满足以下要求：1.必须设置纵、横向水平杆和立杆，三杆交汇处用直角扣件相互连接（此三杆紧靠的扣接点称为扣件式脚手架的主节点），并应尽量紧靠。

2.扣件螺栓拧紧扭矩应在40~65N.m。

3.在脚手架和建筑物之间，必须按设计计算要求设置足够数量、分布均匀的连墙件，此连墙件应能起到约束脚手架在横向（垂直于建筑物墙面方向）产生变形。

4.脚手架立杆基础必须坚实，并具有足够承载力，以防止不均匀或过大的沉降。

5.应设置纵向剪刀撑和横向斜撑，以使脚手架具有足够的纵向和横向整体刚度。

常用密目式安全立网全封闭式双排脚手架的设计尺寸（m）
连 墙 件 设 置
立杆 横距
lb
步距 h
下列荷载时的立杆纵距la(m)
2+0.35 (kN/m2)
2+2 +2×0.35 (kN/m2)
3+0.35 (kN/m2)
3+2 +2×0.35 (kN/m2)
脚手架 允许 搭设 高度 [H]
二
1.05
1.5 1.80
5、脚手架缺横向水平杆。
2019/7/4
22
第二部分 扣件式钢管脚手架 JGJ130-2011
案例
2007 年 3 月 21 日 ， 长 乐城区里仁工业区一厂房 工地发生一起脚手架坍塌 事故，当时有两名工人正 在脚手架上作业，事故造 成一死一伤。
这个四层多高的脚手 架只有两个固定横杆
2019/7/4
2019/7/4
4
第二部分 扣件式钢管脚手架
JGJ130-2011
案例
2007年5月27日,
事故发生在大风中
狂风暴雨袭击了宾阳
县城，在财政路口，
一栋在建楼房的脚手
架发生了坍塌事故，
脚手架坍塌在临浦路
道路中间，事故导致
县城临浦路、财政路、
永祥路、永合路等大
部分面积停电，以及
部分交通中断事故。
2019/7/4
• 3、取消双管立杆。双管立杆脚手架的经济性不好，在 施工现场已经很少使用，这次修订中予以取消。
• P373 5.3.5之3；5.3.8。
2019/7/4
46
第二部分 扣件式钢管脚手架
• （二）连墙件方面
• 1、取消柔性连墙件。脚手架柔性连墙件的做法粗糙， 可靠性差，不符合安全要求，这次修订中予以取消。

扣件式钢管脚手架的检查内容
检查脚手架的稳定性，确保其不会倒塌或倾斜 检查脚手架的连接部位，确保其牢固可靠 检查脚手架的承重能力，确保其能够承受施工荷载 检查脚手架的防滑措施，确保其不会滑落或滑动 检查脚手架的防火措施，确保其不会引发火灾 检查脚手架的防雷措施，确保其不会受到雷击影响
扣件式钢管脚手架的验收标准
事件
应急预案的主 要内容：明确 应急组织、应 急流程、救援 措施和事后处
理方案等
应急预案的实 施要求：加强 培训和演练， 确保相关人员 熟悉应急预案， 提高应对能力
定期评估与更 新：对应急预 案进行定期评 估，根据实际 情况及时更新
和完善
扣件式钢管脚手架安全事故的报告、调查和处理程序
扣件式钢管脚手架安全事故 的调查
脚手架的材质和规格应符合 设计要求
脚手架的搭设应符合施工方 案和规范要求
脚手架的连接应牢固可靠， 不得有松动、滑移现象
脚手架的防护设施应齐全有 效，不得有破损、缺失现象
脚手架的拆除应按照施工方 案和规范要求进行，不得擅 自拆除或改变拆除顺序
脚手架的验收应由专业人员 进行，并做好记录和存档
扣件式钢管脚手架的使用维护要求
定期开展安全检查和隐患排查治理工作
定期检查：每周至少进行一次全面检查，确保脚手架的安全性 隐患排查：对脚手架的各个部位进行详细检查，及时发现并消除安全隐患 治理工作：对发现的安全隐患进行及时处理，确保脚手架的安全使用 记录存档：对检查和治理工作进行详细记录，存档备查
严格执行高处作业安全规范和劳动防护用品使用规定
扣件式钢管脚手架的防倾覆措施
脚手架基础必 须坚实、平整， 不得有松动、
下沉现象
脚手架立杆必 须垂直，不得
有倾斜现象

扣件式钢管脚手架作业指导书本工艺标准适用于搭设以钢管扣接的构架为主体，以篙竹作护栏的外脚手架。

一、施工准备1、材料⑴钢管：直径为48或51mm、壁厚为3～3.5mm的热轧无缝或有缝钢管，用作主柱、大横杆、小横杆、斜撑等。

⑵连接构件：回转扣、直角扣、对接扣、驳芯。

⑶底座：用φ40钢管和4～5mm钢板制成，用于主柱的垫脚。

底座的底板面积不应少于2c。

⑷脚手板：竹、木或钢脚手板。

2、作业条件⑴根据工程特点和施工要求编制脚手架搭设方案。

⑵搭架的位置已进行场地清理。

⑶对土质松软的地基已进行强化处理。

二、操作工艺1、主柱⑴主柱应选用无严重锈蚀、无弯曲变形的钢管。

⑵主柱的纵向间距不应超过2m，一般在八层建筑物内30m以下使用，八层以上的另出搭设方案。

双排架的内外排柱的间距为0.8～1.2m。

内排柱离墙20cm，当大于20cm时，平桥下必须加兜底安全网。

如遇装饰线，也可以适当加长内柱的小横杆，相酿阵竹。

⑶立主柱时先搭临时支架将柱固定，柱脚套上底座。

当柱的荷载超过底座承载面积地基反力时，底座下应垫厚板或混凝土垫块。

⑷立好主柱后，用钢管或篙竹将同一平面内的柱脚连结牢固。

柱驳口应交错，不得全部在同一水平面。

⑸在双排架的外排主柱及单排架的主柱之间设副柱(俗称“针柱”)，副柱一般采用篙竹，间距不大于1m，从第一度大横杆(打底梁)开始向上设置，用篾扎紧在大横杆上(注：必须做好三条以上的大横杆才能立副柱)。

⑹主柱的接长，先在已装的立柱顶插入驳芯，再将后装的立柱套上、摆正，然后在接口处装上对接口，上紧螺栓。

2、大横杆⑴大横杆应选用无弯曲变形的钢管。

用直角扣将大横杆与纵向排列的主柱连接，扣接要稳固、平直，与主柱互成90°。

⑵大横杆的垂直间距不大于2.1m，在脚手架外侧每两度大横杆之间绑扎两行篙竹作安全护栏。

高层在用棚板1.2m左右护脚及挂安全网。

⑶大横杆的接长做法与主柱相同。

3、小横杆⑴小横杆应先用无严重锈蚀、无弯曲变形的短钢管。

脚手架防护图解：Βιβλιοθήκη 悬挑脚手架搭管理规定要求：
悬挑脚手架一次搭设高度不宜超过20m
（1）脚手架搭设的工艺流程为：排放挑梁→纵向扫地杆→ 立杆→纵向水平杆→剪刀撑→连墙杆→铺脚手板→扎防护栏 杆→绑扎安全网。 （2）悬挑挑梁平面图、角部挑梁大样、悬挑工字钢大样、 悬挑工字钢与构件大样。如图所示：
（3）定位定距：脚手架立杆距建筑物外皮1.45m，搭设 时定出四周角点，中间立杆均匀分布，立杆间距不大于 1.35m。在砼施工之前在周圈现浇板内固定挑梁锚环。 （4）排放挑梁：在砼浇筑之前，绑扎好外挑架的横粱固 环，待砼浇筑后安装挑梁工字钢，工字钢外挑1.45m，上焊 钢筋头排放立杆，使立杆不滑移。如图:
编制人：杜以刚 天元建设集团有限公司 2017年03月07日
脚手架搭设前，对标准、规范、脚手架施工方案、当地相关
部门、甲方单位等规定要求、技术知识，必须向架子工进行 安全技术交底，明确搭设技术要求、安全注意事项。
在施工中加强脚手架过程管理，严格按照“标准、规范、脚
手架施工方案、当地相关部门、甲方单位等规定要求、安全 技术交底”强制性实施，做到脚手架搭设标准要与《脚手架 施工方案》相符，对脚手架搭设质量进行验收，严格把关， 一次成活，杜绝反工现象发生。
设置的剪刀撑）。
脚手架搭设按照落地式脚手架有关要求进行搭设：落地式脚手架立杆纵距为
1.35m，横距1.05m，内立杆距墙小于0.15m，横杆纵横连续布置，纵向水平杆
间距1.8m；纵向扫地杆采用直角扣件固定，在距底座上皮不大于200mm处的立
杆上；横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上；立杆 基础设置钢底座、垫木，钢底座为15cm×15cm×0.8cm的钢板焊接而成，垫木 的规格为4m长，20cm宽、5cm厚木板，采用木板平行于墙面设置。

扣件式钢管脚手架：安全技术规范详解扣件式钢管脚手架是我们日常施工中常用的工具，而在建筑施工安全管理中，脚手架工程的安全管理也占有很大的比重，保证脚手架体系的施工安全是施工现场安全管理的重要工作之一A1构配件1.钢管: 脚手架钢管宜采用Φ48.3×3.6钢管（方案据实计算）。

每根钢管的最大质量不应大于25.8kg。

2.脚手板：脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg，木脚手板厚度不应小于50mm，两端应采用直径为4mm的镀锌钢丝各设两道箍。

3.扣件：分为旋转、直角、对接扣件，扣件在螺栓拧紧扭力达到65N· m时，不得发生破环。

4.悬挑脚手架用型钢：型钢悬挑梁宜采用双轴对称截面的型钢，钢梁截面高度不应小于不应小于160mmA2纵向水平杆1.纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨（如下图2.1）；2.纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：（1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（如下图2.2）。

（2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

3.当使用钢芭网片脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上（纵向水平杆在上，横向水平杆在下），并应等间距设置填心芯杆，间距不应大于400mm（如图2.3）。

当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上（纵向水平杆在下，横向水平杆在上）（如图2.4）。

A3 横向水平杆1.作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；2.当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上（纵向水平杆在下，横向水平杆在上）；3.当使用钢芭网片脚手板时，双排脚手架的横向水平杆的两端，应用直角扣件固定在立杆上（纵向水平杆在上，横向水平杆在下）；4.主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。

扣件式钢管脚手架安全操作规程一、引言扣件式钢管脚手架是一种广泛应用于建筑施工中的施工辅助设备，具有结构稳固、安全可靠的特点。

为了保障施工人员的安全，避免事故发生，特制定本安全操作规程，要求所有从事扣件式钢管脚手架搭设和拆除作业的人员严格遵守。

二、安全操作规程1. 搭设前的准备1.1 搭设位置选择：根据实际需要，选择合适的搭设位置，确保地基承载能力符合要求，并排查周边是否有无障碍物干扰。

1.2 材料准备：检查钢管、扣件、脚手板及其他配件是否完好无损，材料不得有明显变形、裂纹等缺陷。

1.3 环境检查：检查施工区域气候、天气等因素，确保施工环境安全，避免风大、雨雪天气下搭设。

2. 搭设操作2.1 钢管安装：根据设计要求将钢管垂直插入扣件，确保扣紧，不得出现晃动或倾斜现象，并防止钢管过长出现下弯情况。

2.2 扣件安装：将扣件与钢管连接，确保扣紧，无明显松动或移位，同时保持扣件安装的水平和垂直，不得有明显倾斜现象。

2.3 脚手板安装：将脚手板平铺在扣件上，确保无松动、破损等现象，板与板之间留有缝隙，不得紧贴。

2.4 支撑稳固：根据需要设置水平支撑杆、斜撑杆等支撑装置，确保脚手架稳固，不得有晃动或倾斜现象。

支撑杆与地面和建筑物之间的连接必须牢固可靠。

3. 使用注意事项3.1 登高注意：在使用脚手架时，要注意踩脚手架脚踏板上，不得站在扣件上、蹬在脚手板缝隙上，以免发生滑倒或坠落事故。

3.2 负荷限制：脚手架的载荷应符合设计要求，不得超过其承载能力，严禁超载使用。

在使用过程中，要平均分配负荷，确保均匀稳定。

3.3 使用工具：使用扣件式钢管脚手架时，要选择合适的工具，如安全带、安全帽、手套等，确保自身和他人的安全。

3.4 禁止乱扔物品：在施工作业中，严禁将工具、材料等乱扔或抛掷，以免伤到他人或坠落物品造成伤害。

3.5 雨天操作：在雨天操作时，要加装适当的防滑设施，如防滑板、防滑绳等，确保工作平台的稳定和安全。

4. 拆除操作4.1 拆除顺序：拆除脚手架时，应按照安装的逆序进行拆除，先拆除支撑杆、斜撑杆，再拆除脚手板，最后拆除扣件和钢管。

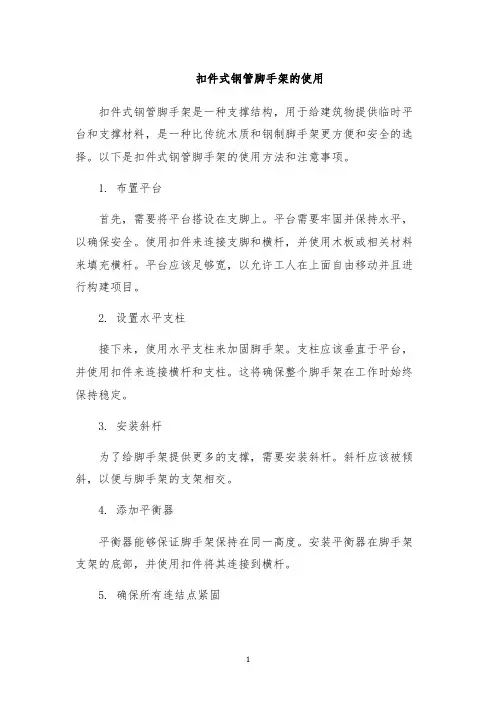

扣件式钢管脚手架的使用
扣件式钢管脚手架是一种支撑结构，用于给建筑物提供临时平台和支撑材料，是一种比传统木质和钢制脚手架更方便和安全的选择。

以下是扣件式钢管脚手架的使用方法和注意事项。

1. 布置平台
首先，需要将平台搭设在支脚上。

平台需要牢固并保持水平，以确保安全。

使用扣件来连接支脚和横杆，并使用木板或相关材料来填充横杆。

平台应该足够宽，以允许工人在上面自由移动并且进行构建项目。

2. 设置水平支柱
接下来，使用水平支柱来加固脚手架。

支柱应该垂直于平台，并使用扣件来连接横杆和支柱。

这将确保整个脚手架在工作时始终保持稳定。

3. 安装斜杆
为了给脚手架提供更多的支撑，需要安装斜杆。

斜杆应该被倾斜，以便与脚手架的支架相交。

4. 添加平衡器
平衡器能够保证脚手架保持在同一高度。

安装平衡器在脚手架支架的底部，并使用扣件将其连接到横杆。

5. 确保所有连结点紧固
使用扳手或其他适当的工具，确保扣件连接点处紧固且不会松动。

这可以防止在使用脚手架时出现安全问题。

6. 注意安全事项
在使用扣件式钢管脚手架时，需要注意以下安全事项：
- 确保不要超载脚手架。

检查重要构件的负荷能力，以确保其足以承受使用中的负荷。

- 检查和维护脚手架。

任何可见的损坏应该被修复或替换，以确保安全。

- 确保所有的材料和工具都固定在脚手架上，以防止它们从平台上掉下来。

- 禁止在脚手架上跳跃或在平台上奔跑，以防止事故发生。

- 确保工人穿着安全的工作鞋和头盔，以保护他们的安全。

离太短
脚手架基础的违规示例
立杆基础放置在松散 的倾斜的土堆上，基
础极不稳定
落地式卸料平台的违规示例
不论落地式还是悬挑 式均不得与脚手架架 体连接，必须与主体
结构连接
外加上的建筑垃圾违规示例
建筑垃圾必须及时清 除，以免造成物体掉
落伤人事故
悬挑式卸料平台违规示例
1、必须用锚环固定；
2、设置具体数量的 限载牌，具体到各 种规格的材料允许
方穿上来；
4、钢压板厚度应不少于10毫 米；
5、每根螺杆上不少于两个螺
帽
悬挑架底部示意图
3
至少3个绳卡受力
平面、立面完全封闭
UU型型压压板板螺栓螺锚栓固锚方固式
开关箱违规图例 4
开关箱不能放置在 操作不便的位置
电缆线不能无防护 直接穿越外架，不
能直接缠绕在
悬挑架违规示例
5
这么大的立面空当 没有防护很危险
扣件式钢管脚手架图解
扣件式钢管脚手架示例图解
检查的依据和标准
正确的钢丝绳拉结紧固方式
1
共计4个绳卡，其中三个 受力，第四个在安全弯处 起保险作用，安全弯是用
于观察绳卡是否松动
绳卡书面叫法：钢丝绳头
新型的悬挑架型钢锚固方式
2
几个注意事项：
1、所使用的U型钢必须是高
强度钢材；
2、 U型钢不能使用螺纹钢； 3、U型钢从板筋的底层筋下
1、锚环按规范要求应该是后部两个，挑出端一个，并用木楔子卡紧； 3、连墙附着措施较少，抛撑设置过少； 2、设置具体数量的限载牌，具体到各种规格的材料允许放置多少
当建筑物出现异形或
此处钢管伸出扣件盖板太短 此处探头板伸出过长，且未进行固定，稍不注意很容易踩翻，造成人员掉落或受伤

扣件式钢管脚手架施工安全要求范本扣件式钢管脚手架是建筑施工中常用的一种搭建工具，它具有结构稳定、承载能力强、安全性好等特点。

在使用扣件式钢管脚手架进行施工时，必须严格按照相关的施工安全要求进行操作，以确保施工过程中的安全性。

1. 设计与规划要求(1) 扣件式钢管脚手架的设计需符合国家建筑标准，并且经过专业工程设计师的审核。

(2) 搭建前需进行详细的施工方案编制，并由专门的人员进行审核与确认。

2. 工人要求(1) 所有参与扣件式钢管脚手架搭建与拆除的工人必须持有相应的上岗证书，且经过相关安全培训和考试合格。

(2) 工人在搭建与拆除时必须进行个人防护，包括佩戴安全帽、安全鞋、安全带等。

3. 材料与设备要求(1) 使用的扣件式钢管脚手架材料必须符合国家标准要求，且需要定期进行检测、维修与更换。

(2) 使用的钢管脚手架设备必须经过检测合格，并在搭建前进行全面的检查与试验。

4. 扣件安装要求(1) 所有扣件的安装必须按照施工图纸的要求进行，并确保扣紧。

(2) 在扣件连接处应连续使用2个以上的扣件，以增加连接的稳定性。

5. 扣件式钢管脚手架搭建要求(1) 扣件式钢管脚手架的搭建必须由经过培训合格的专业搭建人员进行。

(2) 搭建前需进行地基的检查与处理，确保地基承载能力和稳定性。

(3) 搭建时要按照搭建方案依次进行，确保施工的安全性和稳定性。

(4) 搭建高度超过2米的框架脚手架，应使用水平杆进行加强，以提高整体结构的稳定性。

(5) 扣件式钢管脚手架的竖立杆要沉入地基至少600mm，并采取防滑措施。

6. 施工中的安全措施(1) 施工现场必须设置明显的安全标志和警示标识，提醒工人注意安全。

(2) 施工现场必须保持整洁，严禁乱堆乱放材料，以免造成人员伤害。

(3) 施工现场的防护设施必须完好，并按照规定进行检查与维护，确保安全使用。

(4) 施工现场必须设置安全巡视员，进行现场巡视，及时发现和解决施工中的危险情况。

7. 施工中的注意事项(1) 在施工中严禁随意更改或拆除已搭建的扣件式钢管脚手架结构，如需更改，必须经过相关负责人同意。

扣件式钢管脚手架规范详解(总15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--扣件式钢管脚手架规范详解扣件式钢管脚手架是我们日常施工中常用的工具，而在建筑施工安全管理中，脚手架工程的安全管理也占有很大的比重，保证脚手架体系的施工安全是施工现场安全管理的重要工作之一。

1、构配件1.钢管: 脚手架钢管宜采用Φ×钢管（方案据实计算）。

每根钢管的最大质量不应大于。

2.脚手板：脚手板可采用钢、木、竹材料制作，单块脚手板的质量不宜大于30kg，木脚手板厚度不应小于50mm，两端应采用直径为4mm的镀锌钢丝各设两道箍。

3.扣件：分为旋转、直角、对接扣件，扣件在螺栓拧紧扭力达到65N· m时，不得发生破环。

4.悬挑脚手架用型钢：型钢悬挑梁宜采用双轴对称截面的型钢，钢梁截面高度不应小于不应小于160mm。

2、纵向水平杆1.纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨（如下图）；2.纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：（1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（如下图）。

（2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。

3.当使用钢芭网片脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上（纵向水平杆在上，横向水平杆在下），并应等间距设置填心芯杆，间距不应大于400mm（如图）。

当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上（纵向水平杆在下，横向水平杆在上）（如图）。

3、横向水平杆1.作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；2.当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上（纵向水平杆在下，横向水平杆在上）；3.当使用钢芭网片脚手板时，双排脚手架的横向水平杆的两端，应用直角扣件固定在立杆上（纵向水平杆在上，横向水平杆在下）；4.主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。

D
底座
DZ
恒信资料软件
2
GB 11352 一般工程用铸造碳钢件 GB/T 3092 低压流体输送用焊接钢管
3符号 Δ 1：横管的位移值； Δ 2：竖管上扣件盖板的位移值； Ｐ：荷载； θ：旋转角； ｆ：扭转刚度试验的位移值； Δ：抗拉试验的位移值。
4分类 扣件分直角扣件、旋转扣件和对接扣件。 4.1 扣件和底座型式见表 1。 4.2 扣件型号由扣件代号、扣件型式、主参数和更新或变型代号组成。 型号说明如下： □ □Δ □
恒信资料软件
3
5.2 扣件铸件的材料应采用 GB 9440 中所规定的力学性能不低于 KTH 330-08 牌号的可锻铸
铁或 GB 11352 中 ZG230-450 铸钢制作。
5.3 扣件与钢管的贴合面必须严格整形，应保证扣件抗滑、抗拉性能的要求。
5.4 扣件与底座的力学性能应符合表 2 的要求。
恒信资料软件
9
上应标明： a. 标志； b. 许可证号； c. 出厂日期； d. 检验员印记。 8.3 运输 根据用户要求可采取各种运输方法。 8.4 贮存 产品存放应防锈、防潮。 附加说明： 本标准由中华人民共和国建设部提出。 本标准由建设部建工标准技术归口单位归口。 本标准由中国建筑科学研究院建筑机械化研究所负责起草，北京玛钢厂、山东省招远市玛钢 厂、合肥玛钢厂、中国建设机械总公司参加起草。 本标准主要起草人沈莺莺、陈文龙、朱恩喜、欧吉仲、范助国、廉成湖、王峰、张新明。 本标准委托中国建筑科学研究院建筑机械化研究所负责解释。 本标准自实施之日起，JGJ 22—85《钢管脚手架扣件》标准作废。
性能名称 抗滑
抗破坏 扭转刚度
抗拉 抗压
扣件型式 直角 旋转 直角 旋转 直角 对接 底座

盘扣式脚手架使用说明书一、构造:盘扣式系列脚手架和安鼎易重型支撑架，主要由带圆盘的立杆、带横杆头的横杆、带斜拉头的斜拉杆、起始杆、三脚架、楔形销等构成。

立杆:通常采用Q345材质的φ60×3.2、φ48×3.25钢管进行热镀锌工艺处理，依长度而设计，每0.5米焊一个圆盘，一端头有连接棒。

横杆:通常采用Q235材质的φ48×3.25钢管进行热镀锌工艺处理，依长度而设计，两端焊横杆头。

斜拉杆:通常采用Q235材质的φ48×3.25钢管进行热镀锌工艺处理，依长度而设计，两端焊接斜拉头。

起始杆:上焊有圆盘，连接可调底座与立杆。

三脚架:用于外延平台支撑，用于脚手架系统。

圆盘:一般为10mm厚，材质为Q235B钢板。

楔性销:用于锁定横杆头、斜拉头与圆盘。

斜拉头:用楔形销卡于圆盘大孔上。

横杆头:用楔形销卡于圆盘小孔上。

可调底座:用于调节垂直高度。

踏步梯及扶手:用于连接上下层，便于工人作业行走，扶手起安全作用，主要使用于盘扣式脚手架系统。

挂钩踏板:独特的挂钩设计，与钢管实现无缝隙连接，承载强，能够防滑排水确保施工安全。

二、优势:盘扣式脚手架和安鼎易支撑架系统是我公司自主研发的包括多项专利的产品，与市场上其他脚手架及模板支架产品相比，具有以下几方面的优势:(1)所有的盘扣架构配件表面都经热浸镀锌工艺处理，使用寿命15年以上;(2)低成本、高效益--基本构件少、模块化设计，搭建和拆卸时大大节省用工成本;(3)高强度钢材，力学设计合理，立杆的最大荷载达200KN;(4)与碗扣式脚手架相比，节约用钢量2/3以上;(5)公司设计研发的专利，为客户提供更高的安全性与效益。

(6)应用范围广阔，主要适用对象是建筑施工企业、装饰装修企业、租赁企业、产品宣传单位等。

广泛适用于建筑施工内、外架、现浇梁、模板支撑、棚架、隧道桥梁、舞台搭设等施工。

三、搭设要求:(1)使用盘扣式脚手架搭设双排外脚手架时，高度不大于24m，大于24m时，必须另外进行设计计算。

扣件式钢管脚手架操作规程5篇【第1篇】北京市建筑工程施工安全操作规程(扣件式钢管脚手架每米立杆承受的结构自重常用构配件与材料自重挡风系数北京市建筑工程施工安全操作规程 (扣件式钢管脚手架每米立杆承受的结构自重、常用构配件与材料自重、挡风系数摘自《建筑施工机件式钢管脚手架安全技术规范》(jgj130-2001))表a-1 φ48×3.5钢管脚手架每米立杆承受的结构自重标准值gk(kn/m)步距 (m)脚手架类型纵距(m)1.21.51.82.02.11.20单排0.15810.17230.18650.1958双排0.1489 0.1611 0.1734 0.18650.18561.35 单排0.1473 0.1601 0.1732 0.1818 0.1861 双排0.1379 0.1491 0.1601 0.16740.17111.50 单排0.1505 0.1626 0.1706 0.1746 双排0.1291 0.1394 0.1495 0.15620.15961.80 单排0.1253 0.1360 0.1467 0.1539 0.1575 双排0.1161 0.1248 0.13370.14242.00单排0.11950.12980.14050.14710.1504双排0.10940.11760.12590.13120.1338注:1.双排脚手架每米立杆承受的结构自重标准值是指内、外立杆的平均值;单排脚手架每米立杆承受的结构自重标准值系按双排脚手架外立杆等值采用;2.当采用φ51×3钢管时,每米立杆承受结构自重标准值可按表中数值乘以0.96采用。

表a-2 常用配件与材料、人员的自重名称自重备注扣件:直角扣件13.2旋转扣件n/个14.6对接扣件18.4人n800~850灰浆车、砖车kn/车辆2.04~2.50普通砖240mm×115mm×53mm kn/m318~19684块/m3,湿灰砂砖kn/m3砂:石灰=92:8瓷面砖1500mm×150mm×8mm kn/m317.85556块/m3陶瓷锦砖(马赛克)δ=5mmkn/m30.12石灰砂浆、混合砂浆kn/m317水泥砂浆kn/m320素混凝土kn/m322~24加气混凝土kn/块5.5~7.5泡沫混凝土kn/m34~6表a-3 敞开式单、双排扣件式钢管(φ48×3.5mm)脚手架的挡风系数值步距 (m)纵距(m)1.21.51.82.01.20.1150.1050.0990.0971.350.1100.1000.0930.0911.50.1050.0950.0890.0871.80.0990.0890.0830.0802.00.0960.0860.0800.077注:当采用φ51×3钢管时,表中系数乘以1.06。

扣件式钢管脚手架搭设技术规范一、脚手架的材料选择及要求：本工程外脚手架全部采用扣件式钢管脚手架，选材方面必须遵循以下原则：1、采用外径48mm、壁厚3mm的焊接钢管,钢管端部切口平整。

2、禁止使用有变形、裂纹、锈蚀等缺陷钢管。

其材性应符合《碳素结构钢》（GB700-88）的相应规定。

3、扣件：本脚手架工程所采用的扣件,具有三种：直角扣件、旋转扣件和对接保件。

扣件规格必须与钢管管径相配合,以保证贴合面的严格整形，扣紧时接触良好。

扣件质量符合我国现行标准，严禁使用灵加工不合格、锈蚀和有裂纹等缺陷的扣件。

扣件的活动部位应能灵活转动，旋转扣件的两旋转面间隙小于1mm。

4、其它材料：用于绑扎、连接、围护和固定等作用的其它材料，如镀锌铁丝、密目安全网等，均需符合国家标准和规定.脚手架是支承高处操作平台的构架,在搭设之前应首先考虑满足作业要求和施工要求,各杆件的搭设要满足其上部的载荷要求,安全技术要求以及满足对地耐力的要求以及有关脚手架的安全操作规定.二、主体基础1、搭设前将土回填分层夯实,一定达到密实，土面平整，紧实不积水。

2、在地面上铺垫木板或槽板，垫板厚度不小于40mm，其面积不小于0。

15m2。

3、底步架下端纵横设置扫地杆，离地0。

15～0。

2米用于调整和减少架体的不均匀沉降。

4、在地面木板旁旁做一条排水沟,便于排地上的雨水，避免浸入架体底部土壤。

三、架体的搭设：1、双排脚手架的内立杆离墙面面积0。

3m～0.35m双排架内外立杆的黄距为0。

8m~1.2m，立杆间距不大于1。

2m，小横杆间距使用脚手板时要求不能大于1.2m。

2、脚手架必须设置纵、横扫地杆，纵向扫地杆应采用直角扣件固定在距底座上不大于0。

2m处的立杆上；横向扫地杆应采用直角扣件固定在纵向扫地杆下方的立杆下.脚手架立杆间距为1。

2m，大横杆间距为1。

5m.3、立杆必须用连墙杆与建筑物牢靠连接,每高4m，水平每隔6m～7m，至少装设一道附墙，连墙杆应形成梅花状同时随结构升高而逐层装置，与结构点内外卡牢可接二步三跨设置，(设置距离考虑均衡和不影响工程施工)。

扣件式钢管脚手架的使用注意事项使用扣件式钢管脚手架时，需要注意以下几个方面的事项：一、安全使用1. 严禁超负荷使用：扣件式钢管脚手架的承载能力有限，所以在使用时需仔细计算和控制实际荷载，严禁超过其允许的承载能力。

2. 定期检查：定期检查扣件是否紧固完好，避免出现松动、脱落情况。

如发现问题及时更换或修复。

3. 避免侧击：避免物体侧击扣件式钢管脚手架，以免扣件损坏或钢管脱落。

4. 防滑处理：在潮湿、雨天使用扣件式钢管脚手架时，必须进行防滑处理。

如使用防滑垫、防滑布等，以确保安全。

5. 防止天气影响：在恶劣天气条件下（如大风、暴雨等），应暂停使用扣件式钢管脚手架，以免发生安全事故。

6. 避免过度延伸：当使用伸缩式脚手架时，必须避免过度延伸，以确保稳定性和安全性。

二、搭建操作1. 合理安排：在搭建脚手架前，要充分了解施工现场的情况和使用要求，合理安排脚手架的搭建位置和高度。

2. 搭建平整地面：确保扣件式钢管脚手架搭建的平面地面牢固、均匀，以确保脚手架的稳定性。

3. 使用规范：按照搭建顺序和搭建标准进行操作，不得擅自拆卸或更改脚手架结构。

4. 搭建平稳：在搭建过程中，要确保脚手架的水平和垂直度，以确保整体稳定。

5. 立杆间距：扣件式钢管脚手架立杆的间距应符合要求，通常为1.5米至2.5米，以确保整体结构稳定。

6. 脚手板连接：脚手架脚手板的连接要固定牢固，不得出现松动现象。

7. 安全防护措施：在搭建脚手架时，必须设置好安全防护措施，如安全带、安全网等，以确保工人的安全。

三、拆除操作1. 按流程拆除：在拆除扣件式钢管脚手架时，需按照正确的流程进行操作，不得擅自拆卸，以免产生安全隐患。

2. 安全防护：在拆除过程中，要做好安全防护工作，如佩戴安全帽、穿戴防滑鞋等，以确保人员的安全。

3. 拆除顺序：按照逆序拆卸脚手架，先拆除脚手板，然后逐层拆除立杆和横杆，最后拆除地脚和对角撑杆。

4. 拆卸慎重：在拆除过程中注意慎重操作，避免脱落或坠落物品，以免给周围人员带来危险。

扣件式钢管脚手架规范1. 引言扣件式钢管脚手架是一种常用的工程搭建设备，对于施工安全和效率的提升起到了重要作用。

为了保证扣件式钢管脚手架的安全使用，本文档旨在规范其搭建和使用过程。

2. 设计与选材2.1 扣件式钢管脚手架的设计应满足相关国家标准和规范要求，具备足够的强度和刚度，以确保在使用过程中的安全性。

2.2 扣件式钢管脚手架的选材应采用合格的钢管和扣件，材料应符合相关国家标准，并进行质量检测和认证。

3. 施工前的准备工作3.1 施工前应对使用的扣件式钢管脚手架进行检查，确认其完整性和可用性，有损坏或者失效的部件应及时更换或修复。

3.2 在施工区域周围设置明确的警示标识，禁止未授权人员靠近施工区域。

4. 搭建扣件式钢管脚手架4.1 扣件式钢管脚手架的搭建应由专业的施工人员进行，具备相关资质和经验。

4.2 在搭建过程中，应按照设计要求进行正确的组装和连接，每个节点应使用足够数量和规格的扣件进行固定。

4.3 在搭建过程中，应根据实际情况进行加固和支撑，确保脚手架的整体稳定性和承重能力。

4.4 在搭建过程中，应注意通道设置和安全防护，确保施工人员的安全通行和作业。

5. 使用扣件式钢管脚手架5.1 在使用扣件式钢管脚手架前，应对其进行全面的检查，确认其稳定性和承重能力符合要求。

5.2 使用扣件式钢管脚手架时，应按照设计要求设置合理的工作平台和通道，确保施工人员的安全作业。

5.3 在使用过程中，应随时检查脚手架的稳定性和固定情况，有松动或者变形的部位应及时进行维修或者加固。

5.4 使用扣件式钢管脚手架时，应严禁超载使用和拆除脚手架的部件，以免造成安全事故。

6. 隐患排查和维护6.1 定期对扣件式钢管脚手架进行全面的检查，发现问题及时处理。

6.2 在使用过程中，应有专人对脚手架进行监控，发现异常情况及时采取措施防止事故的发生。

6.3 扣件式钢管脚手架的维护工作应按照相关规范进行，包括定期清理、涂漆、维修和更换部件等。
