吊车轮压计算

一台双梁桥式起重机最大最小轮压的计算过程一、已知：起重量：Q起=20吨跨度：L=22.5米大车车轮数：4个起重机总重（包括小车）：G总=32.5吨小车重：G小车=7.5吨吊具重：0.5吨吊钩中心线到端梁中心线的最小距离L1=1.5米（大钩极限位置）二、计算过程1、大车最大轮压（满载）P满max=（32500-7500）/4+（20000+500+7500）*（22.5-1.5）/2*22.5 =19317kg2、大车最小轮压（满载）P满min=（32500-7500）/4+（20000+500+7500）*1.5/2*22.5 =7183kg3、大车最大轮压（空载）P空max=（32500-7500）/4+（500+7500）*（22.5-1.5）/2*22.5 =9983kg4、大车最小轮压（空载）P空min=（32500-7500）/4+（500+7500）*1.5/2*22.5 =6517kg所以最大轮压Pmax=19317 ,最小轮压Pmin=6517kg1、起重机总重包含小车重，不含被吊物件重。

2、“起重量”是国家标准，“最大、小轮压”由起重机设计者提供。

3、单个车轮4、空载，如上帖解释。

5、不一定，轨顶标高由厂房设计者定，吊钩的最大起吊高度由用户定。

但轨顶标高一般大于起吊高度，但不多。

6、你指的是厂房的还是吊车主梁的横向？这些尺寸在吊车的产品样本中都应该有。

但是吊车的设计应遵守《通用桥式起重机界限尺寸》（GB/T7592-1987）的规定。

7、厂家有的提供大、小电机的型号，有的不提供，你可以索取。

功率因数、电机效率、启动电流等参数可以根据电机型号查有关资料。

8、具体资料可参考有关资料，或直接向厂家索取，另外，可利用上网搜索，比如，登陆南京起重机械总厂网站，或中国起重网。

本论坛搞工民建专业的朋友很多，关于厂房结构方面的帖子最多，特别是吊车梁，在进行吊车梁及厂房设计时，吊车轮压是主要的计算条件之一，但是吊车的轮压是如何确定的，恐怕不一定知道的很清楚，现我把桥式起重机轮压计算的公式给大家，供搞厂房设计的朋友参考。

工程名称：设计：校核：1. 输入吊车设计资料： 起重量 Q （KN ）100最大轮压P MAX （KN ）110吊车竖向荷载动力系数α 1.05小车重 g （KN ）36吊梁及轨道增大系数βＷ 1.04轮距 a1（M ） 4.1　吊车梁跨度　Ｌ（Ｍ）8单侧轮数 N3吊车梁材质Q235 f =235f V =125a2（M ）1.6竖向荷载设计值Ｐ=α×γQ × P MAX =161.7水平荷载设计值Ｔ=γQ x0.06(Q+g)/N = 5.712Βｗ× (N × P(L/2-(a1-a2/6))/L-P ×a2)=540.7βＷ × P MAX × (1+(L-a1)/L+(L-a1-a2)/L)=298.5Ｔ/Ｐ × M MAX =19.1 截面型式I 55×30×10×16 截面高度 (cm) H =55 净惯性矩 I nX =74770上翼缘宽度 (cm) D1 =30上翼缘净抗弯模量 W 上nx =2593下翼缘宽度 (cm) D2=30下翼缘净抗弯模量 W 下nx =2858腹板厚度 (cm) T w =1 净面积矩 S X =1519翼缘厚度 (cm) T F = 1.6 制动梁截面面积 A' =37.66面积 (cm 2) A =147.8吊车梁上翼缘面积 A 0' =48上翼缘开孔 (cm) D =2.2 x1=32.97开孔离X 轴距离 (cm) S =7.5 制动梁抗弯模量 Iy' =134净截面面积 (cm 2) An =140.8 制动截面 对Y1轴截面特性 I ny1 =1E+05形心离下翼缘距离 Y 0=26.16Wny1 =25525. 强度验算: a 216 < f OKb 189.2< f OKc t=60.65< f VOK最大水平弯矩 M T =上翼缘正应力 M max /W 上nx+M T / Wny1 = σ =下翼缘正应力 M max /W 下nx = σ =剪应力（平板支座)V max S x /I x T w =吊车梁计算程式（制动梁结构）2. 吊车荷载计算：3. 内力计算：4. 截面选择计算：最大竖向弯矩 M MAX =最大竖向剪力 V MAX =d局部压应力L Z=a+2hy=5+2(15+1.6) =38.2ψP/T W L Z = σc =42.33ψ=1< f OK 7. 挠度验算:M KX = M X /1.4α =367.8V/L = M KX L/10EI X = V =0.002<[V/L]=[1/500]=0.002OKKNKNKN-M KNKN-MCM4 CM3 CM3 CM3 CM2 CM2 CM CM4 CM4 CM3N/mm2N/mm2N/mm2N/mm2 N/mm2。

索性把一台双梁桥式起重机的轮压计算过程给大家贴出来。

一、已知：起重量：Q起=20吨跨度：L=22.5米大车车轮数：4个起重机总重（包括小车）：G总=32.5吨小车重：G小车=7.5吨吊具重：0.5吨吊钩中心线到端梁中心线的最小距离L1=1.5米（大钩极限位置）二、计算过程1、大车最大轮压（满载）P满max=（32500-7500）/4+（20000+500+7500）*（22.5-1.5）/2*22.5=19317kg2、大车最小轮压（满载）P满min=（32500-7500）/4+（20000+500+7500）*1.5/2*22.5=7183kg3、大车最大轮压（空载）P空max=（32500-7500）/4+（500+7500）*（22.5-1.5）/2*22.5=9983kg4、大车最小轮压（空载）P空min=（32500-7500）/4+（500+7500）*1.5/2*22.5=6517kg所以最大轮压Pmax=19317 ,最小轮压Pmin=6517kg这样你该知道轮压是怎么来的了吧。

我来答复这些问题，不妥之处请李老师纠正1、起重机总重包含小车重，不含被吊物件重。

2、“起重量”是国家标准，“最大、小轮压”由起重机设计者提供。

3、单个车轮4、空载，如上帖解释。

5、不一定，轨顶标高由厂房设计者定，吊钩的最大起吊高度由用户定。

但轨顶标高一般大于起吊高度，但不多。

6、你指的是厂房的还是吊车主梁的横向？这些尺寸在吊车的产品样本中都应该有。

但是吊车的设计应遵守《通用桥式起重机界限尺寸》（GB/T7592-1987）的规定。

7、厂家有的提供大、小电机的型号，有的不提供，你可以索取。

功率因数、电机效率、启动电流等参数可以根据电机型号查有关资料。

8、具体资料可参考有关资料，或直接向厂家索取，另外，可利用上网搜索，比如，登陆南京起重机械总厂网站，或中国起重网。

9、做桥吊的厂家多如牛毛，有的地方是家家做吊车，但是，请你擦亮眼睛，伪劣假冒的多的是，尽管价格是出奇的便宜，但是其质量，尤其是焊接质量、外购件选型都一塌糊涂。

一台双梁桥式起重机最大最小轮压的计算过程一、已知：起重量：Q起=20吨跨度：L=22.5米大车车轮数：4个起重机总重（包括小车）：G总=32.5吨小车重：G小车=7.5吨吊具重：0.5吨吊钩中心线到端梁中心线的最小距离L1=1.5米（大钩极限位置）二、计算过程1、大车最大轮压（满载）P满max=（32500-7500）/4+（20000+500+7500）*（22.5-1.5）/2*22.5=19317kg2、大车最小轮压（满载）P满min=（32500-7500）/4+（20000+500+7500）*1.5/2*22.5=7183kg3、大车最大轮压（空载）P空max=（32500-7500）/4+（500+7500）*（22.5-1.5）/2*22.5=9983kg4、大车最小轮压（空载）P空min=（32500-7500）/4+（500+7500）*1.5/2*22.5=6517kg所以最大轮压Pmax=19317 ,最小轮压Pmin=6517kg1、起重机总重包含小车重，不含被吊物件重。

2、“起重量”是国家标准，“最大、小轮压”由起重机设计者提供。

3、单个车轮4、空载，如上帖解释。

5、不一定，轨顶标高由厂房设计者定，吊钩的最大起吊高度由用户定。

但轨顶标高一般大于起吊高度，但不多。

6、你指的是厂房的还是吊车主梁的横向？这些尺寸在吊车的产品样本中都应该有。

但是吊车的设计应遵守《通用桥式起重机界限尺寸》（GB/T7592-1987）的规定。

7、厂家有的提供大、小电机的型号，有的不提供，你可以索取。

功率因数、电机效率、启动电流等参数可以根据电机型号查有关资料。

8、具体资料可参考有关资料，或直接向厂家索取，另外，可利用上网搜索，比如，登陆南京起重机械总厂网站，或中国起重网。

本论坛搞工民建专业的朋友很多，关于厂房结构方面的帖子最多，特别是吊车梁，在进行吊车梁及厂房设计时，吊车轮压是主要的计算条件之一，但是吊车的轮压是如何确定的，恐怕不一定知道的很清楚，现我把桥式起重机轮压计算的公式给大家，供搞厂房设计的朋友参考。

轮压1.最小轮压如何计算Pmin=(吊车总重＋起重量－Pmax*n)/nn为吊车一侧的轮数。

也有的说是Pmin=(起重机总重-小车重)/4，我们公司就这样算，但这是空载的时候，上面的一个兄弟算的是满载的时候，不知哪一个正确，还望指点！谢谢！我是专业桥、门式起重机设计者。

你的Pmin=(起重机总重-小车重)/4观点是正确的。

因为：只有这样Pmin才最小。

Pmax=Pmin+(小车重+额定起重量)/2 （应用于全部大车轮数为：4个的桥吊）请问算Pmin时为什么要减去小车的重量，难道它的重量不是由两侧的轮子承担吗！此外Pmax Pmin的计算是针对一侧的每一个轮子，还是一侧的所有轮子！请赐教。

答：因为小车停在了另一端。

为了简化计算，所以这一端要减去小车的重量。

李国建先生：正好您是吊车行家，我有几个概念问题，请教。

1。

起重机总重包含些什么，含小车重？不含被吊物件重？2。

“起重量”“最大、小轮压”指得是标准值还是设计值？3。

厂家吊车资料中的最大轮压是指一侧所有车轮的总压，还是单轮压力？4。

厂家资料中最小轮压是指满载时，还是空载时？5。

电动单梁起重机的吊钩到轨顶的距离一般是多少？（比如5t）6。

吊车外型尺寸在横向，越过轨道中心线多少？7。

厂家资料中为何缺少大电动机的功率、功率因数、电机效率、启动电流等参数？只提供了小电动机的功率。

8。

您手头有没有比较完整的吊车资料，我最需要的是关于5~15吨电动单梁起重机的，经常要用到，可以向您定货。

首先要搞清什么是最大轮压，什么是最小轮压的概念。

对于桥式起重机，当起重机小车运行到一侧的极限位置时（吊额定起升载荷），靠近小车侧的最大轮压就是Pmax；去掉起升载荷后远离小车侧的大车轮压就是Pmin。

桥式起重机的最大轮压和最小轮压是起重机设计者提供的，也就是说，由起重机设计者计算出来的。

索性把一台双梁桥式起重机的轮压计算过程给大家贴出来。

一、已知：起重量：Q起=20吨跨度：L=22.5米大车车轮数：4个起重机总重（包括小车）：G总=32.5吨小车重：G小车=7.5吨吊具重：0.5吨吊钩中心线到端梁中心线的最小距离L1=1.5米（大钩极限位置）二、计算过程1、大车最大轮压（满载）P满max=（32500-7500）/4+（20000+500+7500）*（22.5-1.5）/2*22.5=19317kg2、大车最小轮压（满载）P满min=（32500-7500）/4+（20000+500+7500）*1.5/2*22.5=7183kg3、大车最大轮压（空载）P空max=（32500-7500）/4+（500+7500）*（22.5-1.5）/2*22.5=9983kg4、大车最小轮压（空载）P空min=（32500-7500）/4+（500+7500）*1.5/2*22.5=6517kg所以最大轮压Pmax=19317 ,最小轮压Pmin=6517kg我来答复这些问题，不妥之处请李老师纠正1、起重机总重包含小车重，不含被吊物件重。

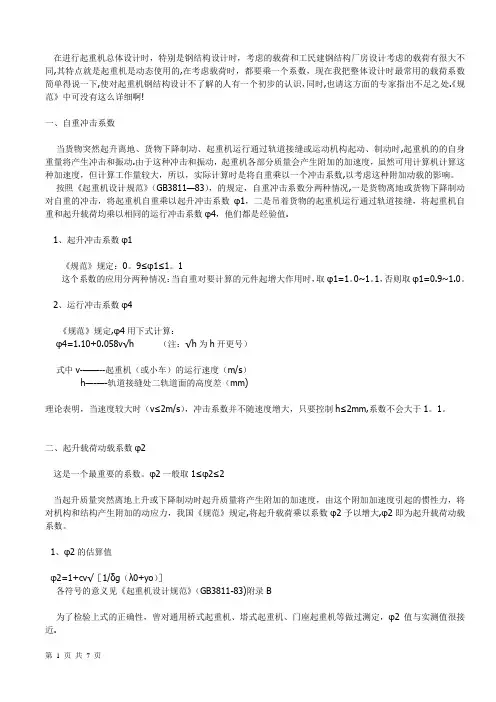

在进行起重机总体设计时，特别是钢结构设计时，考虑的载荷和工民建钢结构厂房设计考虑的载荷有很大不同,其特点就是起重机是动态使用的,在考虑载荷时，都要乘一个系数，现在我把整体设计时最常用的载荷系数简单得说一下,使对起重机钢结构设计不了解的人有一个初步的认识，同时,也请这方面的专家指出不足之处.《规范》中可没有这么详细啊!一、自重冲击系数当货物突然起升离地、货物下降制动、起重机运行通过轨道接缝或运动机构起动、制动时,起重机的的自身重量将产生冲击和振动.由于这种冲击和振动，起重机各部分质量会产生附加的加速度，虽然可用计算机计算这种加速度，但计算工作量较大，所以，实际计算时是将自重乘以一个冲击系数,以考虑这种附加动载的影响。

按照《起重机设计规范》（GB3811—83），的规定，自重冲击系数分两种情况,一是货物离地或货物下降制动对自重的冲击，将起重机自重乘以起升冲击系数φ1，二是吊着货物的起重机运行通过轨道接缝，将起重机自重和起升载荷均乘以相同的运行冲击系数φ4，他们都是经验值.1、起升冲击系数φ1《规范》规定：0。

9≤φ1≤1。

1这个系数的应用分两种情况：当自重对要计算的元件起增大作用时，取φ1=1。

0~1。

1，否则取φ1=0.9~1.0。

2、运行冲击系数φ4《规范》规定,φ4用下式计算：φ4=1.10+0.058v√h（注：√h为h开更号）式中v-——--起重机（或小车）的运行速度（m/s）h—-—-轨道接缝处二轨道面的高度差（mm)理论表明，当速度较大时（v≤2m/s），冲击系数并不随速度增大，只要控制h≤2mm,系数不会大于1。

1。

二、起升载荷动载系数φ2这是一个最重要的系数。

φ2一般取1≤φ2≤2当起升质量突然离地上升或下降制动时起升质量将产生附加的加速度，由这个附加加速度引起的惯性力，将对机构和结构产生附加的动应力，我国《规范》规定,将起升载荷乘以系数φ2予以增大,φ2即为起升载荷动载系数。

1、φ2的估算值φ2=1+cv√［1/δg（λ0+yo）］各符号的意义见《起重机设计规范》（GB3811-83)附录B为了检验上式的正确性，曾对通用桥式起重机、塔式起重机、门座起重机等做过测定，φ2值与实测值很接近.2、初步设计阶段φ2的估算值在初步设计阶段，上述公式的一些参数未知,φ2如何估算呢?将上式进行简化：φ2=1+acva=√［1/δg（λ0+yo）］根据《规范》规定,按照以下公式参考选取：①φ2=1+0.17v-----做安装用的、使用轻闲的臂架起重机。

双轮距吊车梁的计算一、荷载计算1、吊车梁自重及埋件重h=0.65hf=0.15b=0.25m bf=0.50m轨道及埋件每米重=0.71KN/m轻级动力系数= 1.10吊车G1= 5.29小车G2= 2.00重物G3=10.00T吊车跨度Lk=8.74m主钩至吊车梁轨道的极限距离l1=0.59m 一根吊车梁上的轮数m=2个吊车计G1= 6.35小车计G2= 2.40吨重物计G3=14.00梁重及埋件重P=46.68KN2、垂直轮压垂直轮压P=99.69KN吊车均布荷合计q=7.83KN/m3、横向水平力横向水平力T0= 4.02KN二、吊车梁的内力计算（一）垂直力作用1、弯矩计算P1=100KN P2=100KN 车距宽b= 1.8mL= 5.96m P=199KN X= 3.58m a=0.600满足a=0.600试算值X1= 2.68m X2= 4.48最大弯矩M max=275KN*m1、剪力计算最大剪力Q max=193KN（二）横向水平力作用下弯矩及剪力横向最大弯矩M max= 5.99KN*m横向最大剪力Q max= 2.01（三）扭矩计算竖向力偏心矩e1=0.02m轨道高度=0.18m e2=0.38mm T= 3.52KN*m三、吊车梁配筋计算（一）纵向配筋钢筋强度fy=310N/mm2 138抗弯纵向钢筋面积AS=1844抗扭纵向钢筋总面积An=138纵向钢筋总面积AS=1983mm2受压区As=292拉配筋d1=22mm根数n=3受拉筋d2=22根数n=3实配A s=2280.8满足压配筋d1=20mm根数n=2受拉筋d2=22根数n=0实配A s=628.32满足（一）配箍筋1.43满足安全系数K= 1.55截面应满足的条件为 1.54满足混凝土的轴心抗压强度fc=10N/mm2配单筋双层混凝土的抗拉强度f t= 1.1N/mm2 按计算配筋箍筋保护层a s=0.025m箍筋直径d=8mm满足筋距S=120mm 钢筋强度fy=210N/mm21、方法一抗扭单支箍的面积As=17.33抗剪单支箍的面积As=29.38配单支箍总面积As=46.71mm2实配单支箍总面积As=50.271、方法二受扭箍筋As t1=0.3823受剪箍筋Asv=25.37配单支箍总面积As=25.75mm2Wt=0.018m3βt=0.5000.146ζ= 1.38配单支箍实际总面积As=46.71FALSE三、吊车梁挠度验算0.24 吊车轮距K= 1.800m 横轴系数=0.302k1=0.040Bd= 1.01864E+14Bc=9E+139.93长期荷载Mc=34.78短期荷载Md=218.427M253KN*m fcmax=10.87不满足四、吊车梁裂缝宽度验算纵向受拉钢筋直径d=2.2cm平均裂缝间距lf=111mm计算受拉钢筋应力fy=222N/mm2裂缝宽度δfmax =0.246满足吊车梁正截面配筋计算公式砼f c=10N/m ㎡砼fc m=11N/m ㎡ 钢f g=310N/m ㎡梁高h=650mm梁宽b=250mm弯矩M =275KNm剪力V =193KN 370.989398.99365.625单筋承受弯矩Mumax=371KN配单筋截面条件满足梁高h 0=585满足FALSE1、单筋公式：保护层as=65mmh 0 =585a=1375b=-2E+06c=2.8E+08判别式=1E+12有解962208截面受压X =208A s=1844.43565梁高h 0=5850.540.612、双筋公式：拉保护层a s=65mm 压保护层as=65mm 00.544761.4370.989398.9872941A s 1=0受压A s 2=0受拉A s总=m㎡双筋承受弯矩Mu1=370.99剪力V =1933、斜截面配筋:配弯起筋直径d 弯=22mm弯筋角度a =45根数n=0箍筋面积As 剪=29.3805箍钢f g=210N/m ㎡箍筋直径ds 剪=6箍筋设计间距@ =120mm 支数n =2弯钢f g=310N/m ㎡砼f c=10N/m ㎡102.3750荷载剪力V=193荷载剪力V=截面有效h0=585mm 0.07f c*b*h0=######需配筋箍抗剪V=193满足总抗剪V=193满足。

50吊车计算说明书LMQ50/10-42A3龙门起重机计算说明书山东拓能重机制造有限公司二零一零年七月目录目录 (i)第一章龙门起重机的设计参数和结构总图 (1)第一节龙门起重机的设计参数 (1)第二节金属结构总图 (2)第二章龙门起重机抗倾覆稳定性计算 (3)第三章起重小车的计算 (7)第一节起升机构的计算 (7)第二节运行机构的计算 (16)第四章大车运行机构的计算 (27)第一节大车轮压的计算 (27)第二节大车车轮的计算 (31)第三节大车运行机构电机的选择 (36)第五章LMQ50/10-42m龙门吊金属结构计算 (38)第一节载荷计算 (38)第二节主梁内力计算 (40)第三节主梁强度计算 (42)第四节主梁刚度计算 (70)第五节桁架刚性支腿计算 (73)第六节桁架揉性支腿计算 (82)第七节大车行走机构框架强度计算 (90)第八节上轨道强度计算 (92)第九节电动葫芦轨道强度计算 (93)第十节主梁下弦杆节与节之间连接接头强度校核 (98)第十一节支腿与主梁及下横梁连接螺栓强度校核 (100)第十二节主起升机构底座计算 (102)第十三节起重钩强度计算 (105)第十四节各部分销轴计算 (108)第十五节夹轨器计算 (115)第一章 龙门起重机的设计参数和结构总图LMQ50/10-42A3龙门起重机适用于工矿企业、铁路、仓库、料场的装卸搬运工作，最大起升质量为50吨，跨距为42m 。
