艾默生NX UPS开关机操作步骤

ups操作规程UPS（Uninterruptible Power Supply）系统是一种为计算机、网络设备等提供电力保障的设备。

它提供了持续电源供应，使设备遇到停电时能够继续工作，并且能够保护设备不受电力波动的影响。

为了确保UPS系统能够正常运行并起到预期的保护作用，需要制定一套操作规程。

以下是针对UPS操作的一些基本规程，以供参考。

一、UPS开机操作规程1.确保UPS系统的正常运行：检查UPS系统的供电线路是否连接正常，检查UPS的电池是否处于良好的工作状态。

2.打开电源开关：将UPS的电源开关打开。

3.监测UPS状态指示灯：观察UPS的状态指示灯，确保UPS正常工作。

一般来说，绿色指示灯表示正常工作，红色指示灯表示异常。

4.检查UPS输出电流：通过监测UPS输出电流，确保UPS输出电流在正常范围内。

5.监测UPS电池状态：通过监测UPS电池的状态指示灯，确保UPS电池处于正常工作状态。

一般来说，电池电量低时，指示灯将变为红色。

二、UPS关机操作规程1.保存数据并关闭使用设备：在关机之前，保存好所有的数据，并关闭使用设备。

2.关闭UPS设备：在使用设备关闭之后，需要先关闭UPS系统。

按下UPS上的关机按钮，或者根据设备说明书上的操作步骤来关闭UPS。

3.等待UPS完全停止并断电：在关闭UPS之后，需要等待一段时间，确保UPS完全停止运行。

然后，将UPS的电源插头拔出插座，确保UPS与电源完全断开连接。

三、定期维护规程1.定期检查UPS系统：定期检查UPS系统的供电线路是否完好，检查UPS设备的状态指示灯是否正常。

如发现异常情况，应及时处理。

2.定期检查UPS电池：定期检查UPS电池的电量和工作状态。

如果发现电池电量较低或者电池状态不好，需要及时更换电池。

3.注重UPS散热：UPS设备在工作过程中会产生较大的热量，因此需要确保UPS设备的散热良好。

定期清理UPS设备的通风口和散热风扇，保持良好的散热状态。

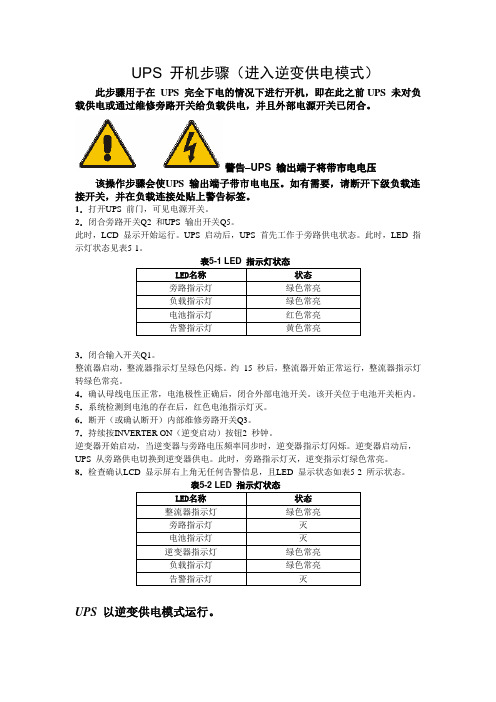

UPS 开机步骤（进入逆变供电模式）此步骤用于在UPS 完全下电的情况下进行开机，即在此之前UPS 未对负载供电或通过维修旁路开关给负载供电，并且外部电源开关已闭合。

警告–UPS 输出端子将带市电电压该操作步骤会使UPS 输出端子带市电电压。

如有需要，请断开下级负载连接开关，并在负载连接处贴上警告标签。

1．打开UPS 前门，可见电源开关。

2．闭合旁路开关Q2 和UPS 输出开关Q5。

此时，LCD 显示开始运行。

UPS 启动后，UPS 首先工作于旁路供电状态。

此时，LED 指示灯状态见表5-1。

表5-1 LED 指示灯状态3．闭合输入开关Q1。

整流器启动，整流器指示灯呈绿色闪烁。

约15 秒后，整流器开始正常运行，整流器指示灯转绿色常亮。

4．确认母线电压正常，电池极性正确后，闭合外部电池开关。

该开关位于电池开关柜内。

5．系统检测到电池的存在后，红色电池指示灯灭。

6．断开（或确认断开）内部维修旁路开关Q3。

7．持续按INVERTER ON（逆变启动）按钮2 秒钟。

逆变器开始启动，当逆变器与旁路电压频率同步时，逆变器指示灯闪烁。

逆变器启动后，UPS 从旁路供电切换到逆变器供电。

此时，旁路指示灯灭，逆变指示灯绿色常亮。

8．检查确认LCD 显示屏右上角无任何告警信息，且LED 显示状态如表5-2 所示状态。

UPS 以逆变供电模式运行。

关机步骤（完全关闭UPS 和负载）UPS 完全关机及使负载断电时应遵循此步骤。

所有电源开关及断路器均断开，UPS 不再给负载供电。

小心下列步骤将切断负载电源。

如按UPS 前门上的紧急停机（EPO）按钮。

此操作将关闭整流器和逆变器，断开静态开关和电池，使负载断电。

注：除非紧急情况，否则请勿按远程紧急开关（EPO）按钮。

1．按UPS 操作控制显示面板上的INVERTER OFF 按钮。

UPS 逆变器关闭，UPS 通过静态旁路给负载供电。

此时，逆变器指示灯灭，告警指示灯亮。

2．打开UPS 门，可见电源开关。

UPS操作规程标题：UPS操作规程引言概述：UPS（不间断电源）是一种用于保护计算机、通信设备、医疗设备等重要设备免受电力波动和停电影响的设备。

正确的操作规程能够确保UPS的正常运行，延长设备寿命，保障设备安全运行。

本文将详细介绍UPS的操作规程。

一、UPS设备安装1.1 确认UPS设备的额定功率和输出电压，选择合适的安装位置。

1.2 将UPS设备固定在干燥通风的位置，避免受潮和高温影响。

1.3 将UPS设备与电源线、设备连接好，确保连接牢固可靠。

二、UPS设备开机操作2.1 首先检查UPS设备的电源线是否连接正确，电源开关是否处于关闭状态。

2.2 按照设备说明书操作，先打开UPS设备的电源开关，再打开连接设备的电源开关。

2.3 确认UPS设备正常工作，监测输出电压和电流是否稳定。

三、UPS设备日常维护3.1 定期检查UPS设备的电池状态，保证电池正常工作。

3.2 清洁UPS设备的散热孔和风扇，避免灰尘积累影响散热效果。

3.3 定期进行UPS设备的功能测试，确保设备正常运行。

四、UPS设备故障处理4.1 当UPS设备出现故障时，首先查看设备显示屏或指示灯，了解故障原因。

4.2 根据设备说明书或厂家建议，采取相应的故障处理措施。

4.3 如无法解决故障，及时联系专业维修人员进行维修。

五、UPS设备关机操作5.1 在停电或需要关闭UPS设备时，首先关闭连接设备的电源开关。

5.2 再关闭UPS设备的电源开关，待设备指示灯全部熄灭后，再拔掉电源线。

5.3 关闭UPS设备后，定期进行设备检查，确保设备安全可靠。

结语：正确的UPS操作规程能够确保设备正常运行，延长设备寿命，保障设备安全运行。

遵循以上操作规程，将有助于提高UPS设备的稳定性和可靠性，保障重要设备的正常运行。

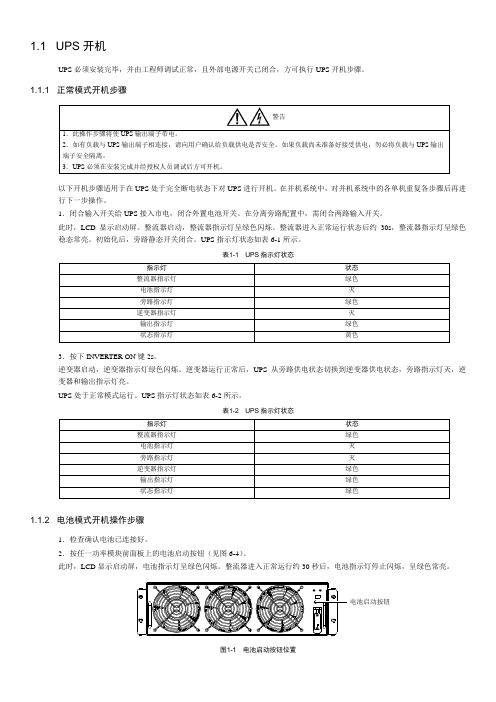

1.1 UPS开机UPS必须安装完毕，并由工程师调试正常，且外部电源开关已闭合，方可执行UPS开机步骤。

1.1.1 正常模式开机步骤警告警告输出端子相连接，请向用户确认给负载供电是否安全。

如果负载尚未准备好接受供电，勿必将负载与以下开机步骤适用于在UPS处于完全断电状态下对UPS进行开机。

在并机系统中，对并机系统中的各单机重复各步骤后再进行下一步操作。

1．闭合输入开关给UPS接入市电，闭合外置电池开关。

在分离旁路配置中，需闭合两路输入开关。

此时，LCD显示启动屏。

整流器启动，整流器指示灯呈绿色闪烁。

整流器进入正常运行状态后约30s，整流器指示灯呈绿色稳态常亮。

初始化后，旁路静态开关闭合。

UPS指示灯状态如表6-1所示。

表1-1 UPS指示灯状态3．按下INVERTER ON键2s。

逆变器启动，逆变器指示灯绿色闪烁。

逆变器运行正常后，UPS从旁路供电状态切换到逆变器供电状态，旁路指示灯灭，逆变器和输出指示灯亮。

UPS处于正常模式运行。

UPS指示灯状态如表6-2所示。

表1-2 UPS指示灯状态警告注意后，如出现下列任一情况，需将电池开关断开或确定电池开关已自动脱扣，处于断开状态。

在电池开关断开3．按INVERTER ON键2秒，UPS以电池模式运行。

1.2 运行模式切换步骤1.2.1 正常模式到电池模式的切换断开外部电源开关切断市电，UPS进入电池模式。

如需将UPS切换回正常模式，需等待数秒后闭合外部电源开关，重新供入市电。

10s后，整流器自动重启，将逆变器恢复供电。

1.2.2 正常模式到旁路模式的切换UPS处于正常模块时，按下INVERTER OFF键可将UPS切换到旁路模式。

注意1.2.3 旁路模式到正常模式的切换UPS处于旁路模式时，按下INVERTER ON键。

逆变器正常运行后，UPS切换到正常模式。

1.2.4 正常模式到维修模式的切换使用此操作步骤可将负载从UPS的逆变输出切换到维修旁路，前提是UPS处于正常运行状态。

UPS开关机操作说明一、开机操作步骤1、将电池柜中的电池开关闭合 (电池电路闭合)2、设置UPS开关Q2 到位置1 (市电输入开关闭合)3、等待显示面板起动4、从面板中激活启动程序,操作程序如下commands---immediate commands---start procedure---yes---enter5、将开关Q6 到位置1 (UPS输出开关)二、关机操作步骤1、在显示面板中激活终止程序,操作程序如下:commands---immeliate commands---stop procedure---yes---enter2、等候显示面板上120秒倒计时3、将开关Q6 到位置04、关闭电池开关 (电池电路断开)5、设置开关Q2 到位置0 (输入市电停止)三、从正常工作到手动旁路的操作1、在显示面板选择高效模式,操作程序如下:Commands---immediate commands---high efficiencymode---enter2、等候命令有效执行(旁路显示线呈深色显现则该命令成功执行,如果该情况不发生,则说明辅助市电超限,应暂停此项操作).3、设置开关Q6到位置24、断开电池柜内电池开关5、断开输入开关Q2到位置0四、从手动旁路到正常工作的操作1、设置市电输入开关Q2到位置12、闭合电池柜内的电池输入开关3、在模拟面板上从命令菜单激活启动程序,操作程序如下:commands---immediate commands---start procedure---yes---enter4、检查警报A06 不存在(如果警报存在，在继续之前解决问题)Alarms---active alarms---enter5、设置输出开关Q6到位置1.6、在显示面板从命令中设置为正常模式，操作程序如下:Commands---immediate commands---normal mode---enter。

爱默生UPS操作规程以及维护保养爱默生UPS操作规程1.UPS电源开关UPS的电源开关位于UPS后面板，包括：市电开关、旁路开关、维修开关。

功能描述如下：2.UPS上电UPS上电步骤如下：1)检查确认UPS的输入输出接线和外置电池接线（仅适于长延时系统）正确。

2)闭合外置电池开关（仅适于长延时系统）。

3)闭合UPS市电开关和旁路开关。

此时UPS启动，内部风扇运转，UPS开始自检。

UPS自检完成以后，蜂鸣器鸣叫2声，表示UPS启动正常，UPS进入旁路模式，面板市电指示灯和旁路指示灯亮。

3.设置系统参数系统上电以后，重复按循环键。

当LCD显示“回主菜单”时，按确认键返回“运行参数”菜单。

再重复按循环键，当LCD显示“功能设置”时，持续按确认键5S以上进入“功能设置”菜单。

“功能设置菜单提供6”个功能参数：语言菜单、均充功能、温度补偿设置、电池容量设置、主从单机设置、交替工作时间。

用户可根据实际情况设置。

当系统设置完成以后，请确认如下操作保存：1)确认UPS处于旁路模式，断开市电开关和旁路开关。

2)等待30S，机内风扇完全停止运转，LCD屏幕无任何显示。

3)重新合上市电开关和旁路开关。

此时UPS启动，设置参数已经保存。

4.UPS开机正常模式开机执行完上电操作以后，UPS一旁路模式运行。

此时，持续按开机/消音键1秒钟，直到听到“滴~~~”的提示音。

数秒后，面板旁路指示灯灭，逆变指示灯亮，表示UPS进入正常运行模式。

电池模式开机在没有市电的情况下，可将UPS直接开机到电池模式，UPS通过电池向负载供电。

操作方法：持续按开机/消音键1秒钟，直到听到“滴~~~”的提示音。

数秒后，面板旁路指示灯灭，逆变指示灯亮；同时蜂鸣器每3S叫一声，表示系统以电池模式运行。

5.UPS关机正常模式关机正常模式下持续按关机键1秒钟，知道听到“滴——”一声逆变器关闭，UPS转旁路模式。

此时逆变指示灯灭，旁路指示灯亮。

UPS转旁路模式运行以后，如需给UPS完全下电，断开UPS的市电开关和旁路开关。

UPS 用户操作指导书一、显示面板说明：图1－1 UPS 面板图1：大屏幕液晶显示屏；2：整流器工作指示灯；3：蓄电池组工作指示灯；4：旁路电源工作指示灯；5：逆变器工作和输出指示灯；6：负载在线指示灯；7：整机报警蜂鸣器；8：整机报警指示灯；9：防紧急停机按钮误操作盖板；10：紧急停机按钮；11：逆变器启动按钮；12：逆变器停机按钮；13：故障清除按钮；14：蜂鸣器消音按钮；15：F1功能键；16：F2功能键；17：F3功能键；18：F4功能键。

二、LED指示说明：F1F2F3F4逆变启动逆变停机故障清除消音告警图2－1图2-1的LED显示区的6个发光二极管(LED)作为运行状态和故障的指示灯，绿色亮表示正常，红色亮表示故障。

【旁路灯】绿色亮表示旁路正供电；红色亮表示旁路输入超出保护范围；不亮表示旁路正常但不供电。

【整流灯】绿色亮表示整流器正供电；绿色闪表示市电正常，整流器尚未供电；红色亮表示整流器故障；不亮表示市电异常，无整流器故障。

【电池灯】绿色亮表示电池正供电；绿色闪表示电池放电终止预告警；红色亮表示电池异常(包括电池过温、电池需更换、电池接触器未闭合)；不亮表示电池正常但不供电。

【逆变灯】绿色亮表示逆变器正供电；绿色闪表示逆变器工作但处于待供电状态；红色亮表示逆变器故障；不亮表示逆变器未开启，且无故障。

【负载灯】绿色亮表示本机正常输出；红色亮表示本机因过载关机；不亮表示无输出；橙色亮（实际是红绿同亮）表示本机处于过载输出供电中。

【告警灯】红色亮表示系统有告警发生；绿色亮表示无任何告警。

三、功能键说明：图2-1所示的功能键控制区包括五个按钮：【紧急关机键】紧急彻底关掉本机输出，并关掉整流模块、逆变模块、电池输入。

【逆变启动键】逆变器具备启动条件时，按此键可启动逆变器工作；否则此键按下无效。

【逆变停机键】当逆变器正在工作时，按此键可关闭逆变器。

【故障清除键】当系统故障或紧急关机导致UPS电源关闭后，如故障已经排除，按此键可重新启动系统工作。

UPS操作规程引言概述：UPS（不间断电源）是一种重要的电力设备，用于保障电力供应的连续性和稳定性。

正确操作UPS设备对于保护电力系统和提高设备的可靠性至关重要。

本文将详细介绍UPS操作规程，以确保用户能够正确操作UPS设备，提高设备的使用效果和寿命。

一、UPS设备的开启和关闭1.1 确保UPS设备周围环境适宜- 检查UPS设备周围是否有可燃物品，如纸张、液体等，确保设备周围环境干燥且通风良好。

- 确保UPS设备周围没有明火或者其他可能引起火灾的热源。

1.2 正确的开启UPS设备步骤- 按照设备说明书上的指引，先将UPS设备与电源连接，然后将UPS设备与待保护设备连接。

- 打开UPS设备的电源开关，此时UPS设备将开始工作并为待保护设备提供电力。

- 检查UPS设备的指示灯，确保设备工作正常。

1.3 正确的关闭UPS设备步骤- 首先，关闭待保护设备，然后关闭UPS设备的电源开关。

- 等待UPS设备彻底住手工作后，再断开UPS设备与电源和待保护设备的连接。

二、UPS设备的维护与保养2.1 定期检查UPS设备的电源线和连接线- 检查电源线和连接线是否有损坏或者老化现象，如有问题及时更换。

- 确保电源线和连接线连接坚固，没有松动。

2.2 清洁UPS设备及其周围环境- 定期清洁UPS设备的外壳，使用干净的软布擦拭，不要使用含有腐蚀性物质的清洁剂。

- 清除UPS设备周围的灰尘和杂物，保持设备周围的通风良好。

2.3 定期检查UPS设备的电池状态- 检查UPS设备的电池是否正常工作，是否需要更换。

- 定期进行电池测试，确保UPS设备的备用电力能够正常工作。

三、UPS设备的故障处理3.1 确认故障类型- 当UPS设备浮现故障时，首先要确认故障类型，如电池故障、输出故障等。

- 可以通过UPS设备的指示灯或者报警声音来判断故障类型。

3.2 检查设备连接- 检查UPS设备与电源和待保护设备的连接是否正常，是否松动或者断开。
