硬度换算表-绝对最全面

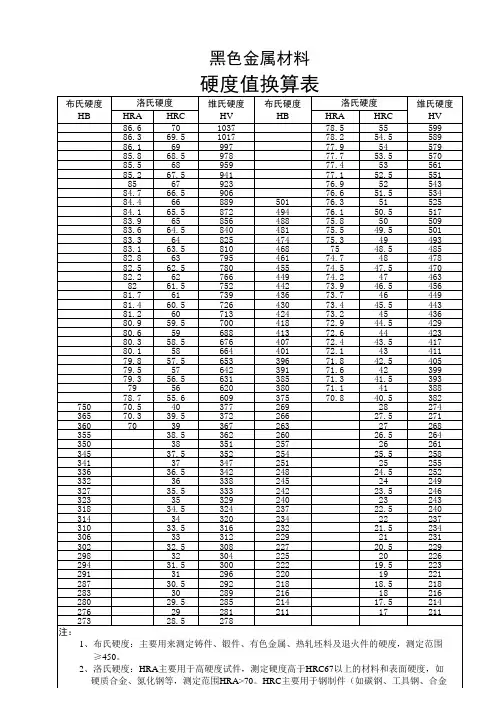

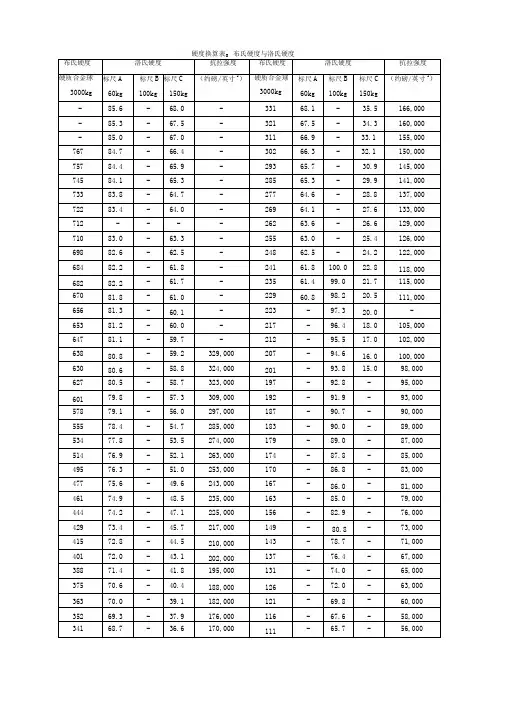

国家标准硬度转换表硬度換算公式:1.肖氏硬度(H S)=勃式硬度(B H N)/10+122.肖式硬度(H S)=洛式硬度(H R C)+153.勃式硬度(B H N)=洛克式硬度(H V)4.洛式硬度(H R C)=勃式硬度(B H N)/10-3洛氏硬度H R C和布氏硬度H B等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最普通的是静负荷压入法硬度试验，即布氏硬度(H B)、洛氏硬度(H R A，H R B，H R C)、维氏硬度(H V)，橡胶塑料邵氏硬度(H A,H D)等硬度其值表示材料表面抵抗坚硬物体压入的能力。

最流行的里氏硬度（H L）、肖氏硬度(H S)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

1、钢材的硬度：金属硬度(H a r d n e s s)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）硬度等，其中以H B及H R C较为常用。

●H B应用范围较广，H R C适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●H V-适用于显微镜分析。

维氏硬度(H V)以120k g以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(H V)。

●H L手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1m m 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度H L=1000×V B（回弹速度）/V A（冲击速度）。

●目前最常用的便携式里氏硬度计用里氏（H L）测量后可以转化为：布氏（H B）、洛氏（H R C）、维氏（H V）、肖氏（H S）硬度。

硬度换算表-绝对最全面硬度换算公式:1.肖氏硬度(HS)=勃式硬度(BHN)/10+12；2.肖式硬度(HS)=洛式硬度(HRC)+15；3.勃式硬度(BHN)= 洛克式硬度(HV) ；4.洛式硬度(HRC)= 勃式硬度(BHN)/10-3 。

洛氏硬度HRC和布氏硬度HB等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。

最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

1、钢材的硬度金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。

HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

HV适用于显微镜分析。

维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。

目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。

或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。

HBHVHRC各种硬度换算表硬度换算公式:1.肖氏硬度(H S)=勃式硬度(B H N)/10+122.肖式硬度(H S)=洛式硬度(H R C)+153.勃式硬度(B H N)=洛克式硬度(H V)4.洛式硬度(H R C)=勃式硬度(B H N)/10-3洛氏硬度H R C和布氏硬度H B等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最普通的是静负荷压入法硬度试验，即布氏硬度(H B)、洛氏硬度(H R A，H R B，H R C)、维氏硬度(H V)，橡胶塑料邵氏硬度(H A,H D)等硬度其值表示材料表面抵抗坚硬物体压入的能力。

最流行的里氏硬度（H L）、肖氏硬度(H S)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

1、钢材的硬度：金属硬度(H a r d n e s s)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）硬度等，其中以H B及H R C较为常用。

●H B应用范围较广，H R C适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●H V-适用于显微镜分析。

维氏硬度(H V)以120k g以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(H V)。

●H L手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1m m 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度H L=1000×V B（回弹速度）/V A （冲击速度）。

●目前最常用的便携式里氏硬度计用里氏（H L）测量后可以转化为：布氏（H B）、洛氏（H R C）、维氏（H V）、肖氏（H S）硬度。

硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

3 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。

#############################################################################################注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。

硬度日常生活中，人们对材料的评价往往爱用软” 硬”来描述，如铅就被认为软，钢就被认为硬。

实际上，软” 硬”与前面我们所讲的材料的强度密切相关。

在工程上，为了在不破坏工件的情况下，方便地成批检验产品的质量，在对结构材料的性能评价上，还确定了硬度”这样一个性能指标。

本质上一般可以认为，硬度是指材料表面上不大的体积内抵抗变形或破裂的能力。

根据不同的实验方法，硬度值的物理意义有所不同。

如压入法的硬度值是材料表面抵抗另一物体压入时所引起的塑性变形抗力；刻划法硬度值表示材料表面局部破裂的能力。

在生产上使用最广泛的是静负荷压入法试验，根据压头形状、材料及加载大小的不同，硬度可有布氏硬度、洛氏硬度、维氏硬度和显微硬度，它们适用于不同的材料。

各种硬度的压头形状、材料、载荷、运用范围等见表3-1。

农3—1桃厦试验实践证明材料的强度越高，硬度值也越高。

材料的各硬度值之间、硬度和强度之间有近似的对应 关系。

我们简单介绍一些，对大家今后检验材料也许是有用的。

非淬火钢j=0.362HB HB>175j=0.345HBHB<175碳钢 4cb=51.32 X0 /(100-HRC) 2HRC<10铸钢cb=(0.3-0.4)HB3j=8.61 X0/(100-HRC)HRC>40上述式中 j 的单位为kg/mm 2O 断裂韧性机械零件的脆性断裂和材料的脆性检测是工程技术中必须解决的一个重要问题。

在工程设计中， 是用屈服强度 00.2并考虑一定的安全系数来确定结构材料的许用应力 ［b 的，即［（T ］冷j /n , n>1 , n 就是安全系数。

d 按图3-2,机械零件在［J 下工作不仅不会发生塑性变形，更不会断裂，然而事实并非如此。

大量事例的实验分析表明，低应力脆断总是由材料中缺陷引发的裂纹扩展引起的。

这些缺陷可能是在 材料制备过程中产生的，也可能是在加工过程中产生的，还可能是在使用中形成的，因而是难以避免 的。

硬度換算公式:1.肖氏硬度(H S)=勃式硬度(B H N)/10+122.肖式硬度(H S)=洛式硬度(H R C)+153.勃式硬度(B H N)=洛克式硬度(H V)4.洛式硬度(H R C)=勃式硬度(B H N)/10-3洛氏硬度H R C和布氏硬度H B等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最普通的是静负荷压入法硬度试验，即布氏硬度(H B)、洛氏硬度(H R A，H R B，H R C)、维氏硬度(H V)，橡胶塑料邵氏硬度(H A,H D)等硬度其值表示材料表面抵抗坚硬物体压入的能力。

最流行的里氏硬度（H L）、肖氏硬度(H S)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

1、钢材的硬度：金属硬度(H a r d n e s s)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）硬度等，其中以H B及H R C较为常用。

●H B应用范围较广，H R C适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●H V-适用于显微镜分析。

维氏硬度(H V)以120k g以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(H V)。

●H L手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1m m 处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度H L=1000×V B（回弹速度）/V A（冲击速度）。

●目前最常用的便携式里氏硬度计用里氏（H L）测量后可以转化为：布氏（H B）、洛氏（H R C）、维氏（H V）、肖氏（H S）硬度。

硬度值换算表硬度知识⼀、硬度简介：硬度表⽰材料抵抗硬物体压⼊其表⾯的能⼒。

它是⾦属材料的重要性能指标之⼀。

⼀般硬度越⾼，耐磨性越好。

常⽤的硬度指标有布⽒硬度、洛⽒硬度和维⽒硬度。

1.布⽒硬度(HB)以⼀定的载荷(⼀般3000kg)把⼀定⼤⼩(直径⼀般为10mm)的淬硬钢球压⼊材料表⾯，保持⼀段时间，去载后，负荷与其压痕⾯积之⽐值，即为布⽒硬度值(HB)，单位为公⽄⼒/mm2 (N/mm2)。

2.洛⽒硬度(HR)当HB>450或者试样过⼩时，不能采⽤布⽒硬度试验⽽改⽤洛⽒硬度计量。

它是⽤⼀个顶⾓120°的⾦刚⽯圆锥体或直径为1.59、3.18mm的钢球，在⼀定载荷下压⼊被测材料表⾯，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表⽰：HRA：是采⽤60kg载荷和钻⽯锥压⼊器求得的硬度，⽤于硬度极⾼的材料(如硬质合⾦等)。

HRB：是采⽤100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，⽤于硬度较低的材料(如退⽕钢、铸铁等)。

HRC：是采⽤150kg载荷和钻⽯锥压⼊器求得的硬度，⽤于硬度很⾼的材料(如淬⽕钢等)。

3 维⽒硬度(HV)以120kg以内的载荷和顶⾓为136°的⾦刚⽯⽅形锥压⼊器压⼊材料表⾯，⽤材料压痕凹坑的表⾯积除以载荷值，即为维⽒硬度HV值(kgf/mm2)。

#############################################################################################注：洛⽒硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。

洛⽒硬度试验是现今所使⽤的⼏种普通压痕硬度试验之⼀，三种标尺的初始压⼒均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。

标尺A使⽤的是球锥菱形压头，然后加压⾄588.4N(合60kgf)；标尺B使⽤的是直径为1.588mm(1/16英⼨)的钢球作为压头，然后加压⾄980.7N(合100kgf)；⽽标尺C使⽤与标尺A相同的球锥菱形作为压头，但加压后的⼒是1471N(合150kgf)。

硬度对照表及换算表（维氏、洛氏、莫氏、肖氏、布氏硬度等）（2022年参考新模板）一般而言通过以上各种测量方法得出的结果之间没有直接的换算关系。

平时一般多用指甲和钥匙作参照指标。

勃氏硬度=努氏硬度相对硬度与绝对硬度教科书里写得很清楚，矿物的相对硬度分为10个等级。

以两矿物相互摩擦，晶体表面会出现刮痕的矿物的硬度较小，也就是说硬度大的晶体会刮伤硬度小的晶体。

相对硬度从1到10的代表矿物，分别是「1滑石、2石膏、3方解石、4萤石、5磷灰石、6正长石、7石英、8黄玉、9刚玉、10钻石。

这组相对硬度表是由矿物学者摩氏（Friedrich Mohs,1773-1839）首创的，摩氏也译作莫氏，因此相对硬度也称为摩氏硬度或莫氏硬度。

摩氏出生于德国，1801年迁居到奥地利，从事矿物鉴定工作，因此有些书本说摩氏是奥地利人，有些网络资料则说他是德国人。

摩氏硬度是相对硬度，因此，正长石的硬度6并不等于石膏硬度2的3倍；同样地，钻石的硬度10也不等于磷灰石硬度5的2倍。

也就是说，相对硬度只是定性的分级，而不是定量的尺度。

另一种硬度分级称为绝对硬度(维氏压入硬度)，它是一种定量的测定，量测的方法是在矿物晶体的平滑表面上以硬度计的探头撞击，同时让探头在晶体表面停留几秒钟。

移开探头后，可以在晶体表面上看到凹痕。

在撞击力和作用时间相同的条件下，硬度大的晶体凹痕较小，硬度小的晶体凹痕就比较大。

由凹痕的尺寸、撞击力的大小，以及作用的时间，就可计算出受测晶体的绝对硬度。

它的单位是Kg/mm2，也就是等同于压力的单位。

因为是经由压痕来求得硬度，所以这种绝对硬度也称为压痕硬度（indentation hardness）。

硬度在材料科学中，硬度指「固体材料抗拒永久形变的特性」。

三种主要的硬度定义方式包括：1.刻划硬度2.压入硬度3.回弹硬度具体测量方法参见硬度试验。

硬度换算表-绝对最全面国家标准硬度转换表硬度換算公式:1.肖氏硬度(H S)=勃式硬度(B H N)/10+122.肖式硬度(H S)=洛式硬度(H R C)+153.勃式硬度(B H N)=洛克式硬度(H V)4.洛式硬度(H R C)=勃式硬度(B H N)/10-3洛氏硬度H R C和布氏硬度H B等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最普通的是静负荷压入法硬度试验，即布氏硬度(H B)、洛氏硬度(H R A，H R B，H R C)、维氏硬度(H V)，橡胶塑料邵氏硬度(H A,H D)等硬度其值表示材料表面抵抗坚硬物体压入的能力。

最流行的里氏硬度（H L）、肖氏硬度(H S)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

1、钢材的硬度：金属硬度(H a r d n e s s)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（H B）、洛氏（H R C）、维氏（H V）、里氏（H L）硬度等，其中以H B及H R C较为常用。

●H B应用范围较广，H R C适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●H V-适用于显微镜分析。

维氏硬度(H V)以120k g以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(H V)。

●H L手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1m m处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度H L=1000×V B（回弹速度）/V A（冲击速度）。

●目前最常用的便携式里氏硬度计用里氏（H L）测量后可以转化为：布氏（H B）、洛氏（H R C）、维氏（H V）、肖氏（H S）硬度。
