基础工程关键工序、工艺一、基础工程施工关键工序：抄平、引桩定位测量放线→打桩→土方开挖→垫层施工→验线→桩头焊接锚固钢筋→承台、地梁施工→砌基础墙→地圈梁、构造柱施工→回填土二、基础工程施工工艺：（一）抄平、引桩定位测量放线1、工程建筑物定位和主轴线控制网的设置：（1）本工程建筑单体多，占地面积大，为了保证建筑物定位的准确，计划采用全站仪进行建筑物定位放线测量。
（2）根据规划勘测部门及建设单位提供的坐标控制点，施工总平面图等资料，进行实地踏勘，编制详尽的工程定位测量方案：包括施测路线、采用的计算公式、测设精度、所需测量器具等；随后进行建筑物的角点、主轴线的定位，并记录下现场测设的原始数据、图表，经复核无误后，填写资料报请规划勘测部门验线。
（3）主轴线控制网布设：本工程根据建筑物的实际情况，加密先前测设的主轴线，联测后形成满足施工放样及测量精度的场区主轴线控制网，闭合无误后，埋设主轴线控制网节点控制桩。
控制桩应设置在安全、易保存的位置，应避开施工用水、用电线路、料场等地方，控制桩用混凝土固定，并采取措施保护，防止损坏和移动。
2、验线：控制轴线网施测后，由施测人员自检，自检合格后工长复检，再由专职质检员专检，确认无误后请监理验线签证。
3、水准点引测：（1）用DS3型水准仪进行建筑物标高的测量。
（2）根据业主提供的由规划勘测部门设置的水准点引测现场施工用水准点，采用精密水准仪进行数次往返闭合，敷设现场施工用的四个水准点S1、S2、S3、S4，作为施工高程传递依据，以便相互校核。
见水准点标石埋设图。
（3）现场水准点的测量方法及精度要求根据《工程测量规范》要求，本工程的高程控制网采用三等水准测量方法测定。
（二）打桩施工工艺1、桩位控制施工前，先对规划部门所给的控制点进行复测，经复测无误后利用楼座四角控制桩放预制桩位点。
桩位点放线采用极坐标法。
放出桩位点后在桩位中心钉短钢筋棍，绑红绸条做标志，并用白灰描出桩轮廓线以便于压桩时准确找桩位。
一、关键工序及质量重点部位的工艺及管理措施（一）施工准备阶段的质量控制1、施工组织设计文件的质量控制要求是：一要使施工顺序、施工方法和技术措施等保证质量，二要进行技术经济比较，使质量既好，经济效果也好。
2、通过设计交底和图纸会审使施工人员了解设计意图、纠正和减少设计差错，消灭图纸中的质量隐患作好记录。
3、采购和分包方质量控制：对采购的产品应根据验证要求进行供方现场验证，并在采购中对质量要求事先作出规定。
对分包方应通过分包合同对分包服务进行动态控制，通过栋号和总包管理部的双向管理，使分包在质量、进度和安全文明施工上，都能满足业主的要求。
4、质量教育和培训：通过质量教育培训，增强质量意识和顾客意识，使全体员工具有所从事的质量工作要求的能力，通过考试或实际操作等方式检查培训班的有效性。
（二）施工阶段的质量控制1、施工阶段质量控制的内容有以下几点：工艺技术交底、材料的质量控制、环境、计量、工序、特殊过程、工程变更，质量事故处理等。
2、施工阶段质量控制的要求（1）技术交底：必须严格遵循有关规范及公司标标准要求，对每道工序都要进行交底，交底时间必须在各工序开始前，交底应口头和书面同时进行；交底内容包括：操作工艺、质量要求、安全、文明施工及成品保护要求，对于甲方指定分包可以只省去对操作工艺的交底。
双方交底资料按ISO9001标准进行有效控制。
（2）通过实践不断改进施工工艺，对施工方案优化，进行通病防治、质量攻关，以减少渗漏、裂缝等质量通病。
3、材料的质量控制：（1）对供方质量及数量保证能力进行评定：材料供应的表现，如质量、交货期等；供方质量管理体系对按期供货的保证能力；供货方交付材料后的服务和支持能力；价格和履约能力，根据评定确定合格供应商，并及时向业主反映。
（2）建立材料管理制度，减少材料的变质、损失：对材料的采购、加工、运输、贮存建立一整套管理制度，加快材料周转，减少库存量。
（3）对原材料、半成品、购配件进行标识：按型号、品种，分区堆放，予以标识；（4）标识应具备可追溯性，应标明其规格、产地、日期、批号、加工过程、施工部位。
关键工序质量控制措施土方开挖和回填一、施工准备(一)作业条件1、土方开挖1)制定开挖方案，确定合理的开挖方式、施工顺序和边坡防护措施，选择适当的施工机械。
2)清除施工区域内的障碍物。
3)做好建筑物的标准轴线桩、标准水平桩，用白灰洒出开挖线，办理预检手续。
4)若设计基础底面低于地下水位，要提前采取降水措施，把地下水位降到开挖底面O.5m以下。
5)夜间施工时，要准备碘钨灯等照明设施。
6)作完技术交底。
2、回填工程1)回填前，对基础、地下防水层、保护层等办理隐蔽验收。
2)将基坑内的杂物、积水等清理干净。
3)房心、管沟的回填应在上下水道的安装完成以后进行。
4)施工前做好水平高程的设置。
在基槽边上钉水平橛，在基础墙表面划分层线。
5)作完技术交底。
二、质量要求(一)土方开挖质量要求1、主控项目(1)标高的允许偏差(单位：mm)1)桩基、基坑、基槽的允许偏差值+O、-50。
2)挖方场地平整允许偏差值：a)人工±30；b)机械±503)管沟允许偏差值+O、-50。
4)地(路)面基层允许偏差值+O、-50。
(2)长度、宽度(由设计中心线向两边量)允许偏差值(单位：mm)1)桩基、基坑、基槽的允许偏差值+200、-50。
2)挖方场地平整：a)人工+300、-100；b)机械+500、-100：3)管沟允许偏差值-O、+100。
3)边坡：设计要求。
2、一般项目(1)表面平整度(单位：mm)1)桩基、基坑、基槽的允许偏差值20。
2)挖方场地平整允许偏差值：a)人工的为20b)机械的为503)管沟20。
4)地(路)面基层20。
(2)基底土性：设计要求(二)土方回填质量要求1、主控项目(1)标高的允许偏差(单位：mm)1)桩基、基坑、基槽的允许偏差值-50。
2)挖方场地平整允许偏差值：a)人工±30；b)机械的±50；3)管沟允许偏差值+0、-50。
4)地(路)面基层允许偏差值+O、-50。
目录关键部位、关键工序旁站监理工作方案 (2)一、土建及装饰组须旁站监理的重要部位、关键工序清单 (2)1、混凝土灌注桩（钢筋笼） (2)2、地下结构及防水 (2)3、混凝土结构 (3)4、砌体结构 (3)5、钢结构 (4)6、涂膜防水施工 (4)7、装饰装修工程 (4)8、其他 (5)二、水电弱电组须旁站监理的重要部位、关键工序清单 (5)1、建筑给排水工程 (5)2．建筑电气工程 (5)三、本工程主要的特殊过程、部位、工序一览表 (6)旁站监理方案 (7)一、工程概况 (7)二、监理工作范围 (10)旁站监理工作目标 (10)1、监理服务质量目标 (10)2、质量控制目标 (10)3、分项、分部工程目标 (10)4、投资控制目标 (11)5、进度控制目标 (11)三、编制依据 (11)四、本工程旁站监理的关键工序、重点部位 (13)五、旁站监理记录 (13)六、旁站监理的监理措施及方式 (14)关键部位、关键工序旁站监理工作方案在工程施工实施阶段监理中，对关键部位、关键工序的施工质量实施全过程现场跟班的监督活动。
主要包括：混凝土灌注桩（钢筋笼）、土方开挖及回填、承台、地下室底板及后浇带、结构混凝土浇筑、防水混凝土浇筑、防水层施工、梁柱节点钢筋隐蔽过程、预应力张拉、装配式结构安装、钢结构安装、机电弱电设备安装调试、试压、室外管线沟槽开挖及敷设等。
在本工程中具体须旁站监理关键部位、关键工序清单如下一、土建及装饰组须旁站监理的重要部位、关键工序清单：1、混凝土灌注桩（钢筋笼）(1)桩基定位测量及试桩施工；(2) 钢筋笼施工；(3)混凝土的配制与浇筑；(4)见证取样试件、试块的留置；(5)桩位平面图测量；(6)桩基检测；压桩和补桩施工；2、地下结构及防水(1)地下结构施工(2)防水混凝土、水泥砂浆的制作；(3)见证取样试件、试块的留置；(4)防水混凝土的浇筑和变形缝、施工缝、后浇带、穿墙管道、埋设件等的设置和施工；(5)卷材防水层、涂料防水层的施工及转角处、变形缝、穿墙管道等细部的施工。

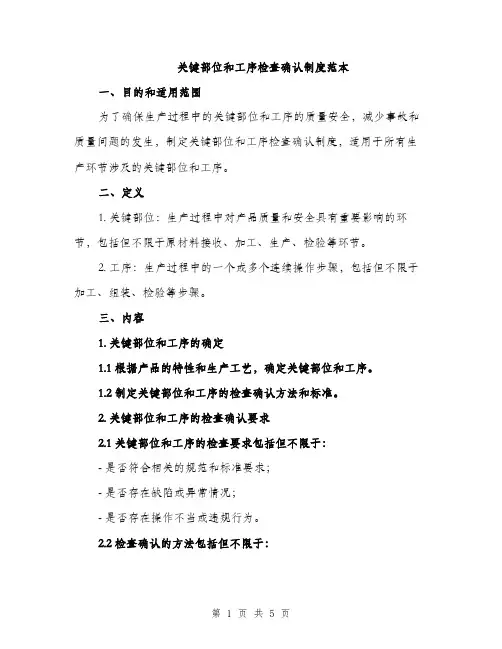

关键部位和工序检查确认制度范本一、目的和适用范围为了确保生产过程中的关键部位和工序的质量安全，减少事故和质量问题的发生，制定关键部位和工序检查确认制度，适用于所有生产环节涉及的关键部位和工序。
二、定义1. 关键部位：生产过程中对产品质量和安全具有重要影响的环节，包括但不限于原材料接收、加工、生产、检验等环节。
2. 工序：生产过程中的一个或多个连续操作步骤，包括但不限于加工、组装、检验等步骤。
三、内容1. 关键部位和工序的确定1.1 根据产品的特性和生产工艺，确定关键部位和工序。
1.2 制定关键部位和工序的检查确认方法和标准。
2. 关键部位和工序的检查确认要求2.1 关键部位和工序的检查要求包括但不限于：- 是否符合相关的规范和标准要求；- 是否存在缺陷或异常情况；- 是否存在操作不当或违规行为。
2.2 检查确认的方法包括但不限于：- 抽样检查：根据一定的抽样规则，对关键部位和工序进行抽样检查；- 全面检查：对所有关键部位和工序进行全面检查；- 现场观察：通过观察生产现场，判断关键部位和工序是否存在问题。
2.3 检查确认的标准包括但不限于：- 相关的规范和标准要求；- 公司制定的质量管理制度和工艺要求；- 客户的要求和合同约定。
3. 关键部位和工序的检查确认流程3.1 关键部位和工序的责任人负责组织和实施检查确认工作。
3.2 根据生产计划和需要，制定检查确认计划。
3.3 进行关键部位和工序的检查确认，并记录相关的检查结果。
3.4 根据检查结果，对存在问题的关键部位和工序进行整改和改进措施。
3.5 完成整改和改进措施后，进行再次的检查确认。
3.6 检查确认记录和整改改进记录的归档和保存。
四、责任和监督1. 关键部位和工序的责任人负责组织和实施检查确认工作，并对检查结果负责。
2. 生产经理负责监督和指导关键部位和工序的检查确认工作的实施。
3. 质量部门负责对关键部位和工序的检查确认工作进行监督和评估，并提出改进意见。
主要分部分项工程及关键工序的施工技术、工艺以及质量保证的措施、工程项目实施的重点、难点分析和解决方案第一节施工准备为了确保工程装饰原材料的质量和工期，机具（包括运输机械）、材料、技术、劳动力等施工准备工作将是本工程施工管理中的一个重要环节，准备工作的好坏，直接影响到本工程施工的顺利展开。
为避免施工管理中的盲目性，提高计划性和科学性，准备工作的根本目的是组织和指定管理所必须的数据和资料。
为此，我公司将从以下几个方面做好施工准备：第一小节工地勘察工地勘察的一个主要目的是核对结构与设计图纸是否有误差，尤其是具体尺寸，如开关、插座、梁柱、水电管路、门窗开洞等，若有误差应反应给设计人员进行修正。
在工地勘察的同时，也对拟装修的建筑物周边情况有进一步的了解，以便今后在材料进场组织、人员安排及安全、文明施工措施等方面做出更符合该工程特点的具体针对措施。
第二小节图纸会审1）会同业主、设计师对本装饰工程提出合理化建议。
对施工区的交接处影响装饰效果的地方进行协调处理，以达到最佳装饰效果。
2）会同业主、设计师对建筑物的楼地面标高、墙面等进行全面复核，以此确定本次装饰的楼地面标高基准点，以避免建筑物实际尺寸与装饰图不符带来的问题。
3）施工人员认真阅读所有装饰施工图，并根据复核的现场实际尺寸作深化翻样，对图纸上未指明的做法、材料、色泽等问题立即同设计师和业主研究商定，以书面形式增减或变更通知书，呈业主或设计师认可后实施。
4）根据施工图纸，结合预算书项目，统计出各项施工项目单位数量表。
这些数据是调配施工人员、工种和拟定材料计划表的有力依据。
5）将工程所需的材料名称、规格和预计数量逐一列表归类，同时应注明预估价格，以便购料时有依据的选择厂商产品，这样做也起到控制材料开支的目的。
6）编制施工进度计划表：施工进度计划表用以控制施工进度和调度工人及材料，进度表的编排时按照工程期限将各施工项目的工作量、完成项目所需的时间，科学的编排在时间表内。
关键工序的施工工艺及质量控制措施第一节隧道工程施工质量保证措施集中专家编制科学、合理的实施性施工组织设计，以切实可行的施工技术措施及一系列先进手段、先进工艺，保证隧道工程质量优良。
（一）认真操作，保证测量准确采用电脑全站仪、精密水准仪、激光准直仪、激光断面仪和收敛仪等精测仪器，确保围岩监控测量信息准确、及时地反馈用以指导施工；确保隧道中线、标高和结构尺寸正确。
（二）采用光面爆破技术，保证开挖质量1、根据地质条件、开挖断面、开挖方法、掘进循环进尺、钻眼机具和爆破器材进行钻爆设计，审定批准后，据此严格施工。
并根据爆破效果，及时调整有关参数。
采用微震光面爆破，非电起爆技术，使硬岩、中硬岩、软岩残眼率分别达到90%、80%、60%以上，比规范分别提高十个百分点。
越是软岩地段，越是要搞好光面爆破。
2、采用断面仪快速、准确测量洞室开挖轮廓线，数据及时反馈到施工中，提高开挖质量。
3、实行定人、定位、定责的岗位责任制，确保隧道开挖轮廓线平顺，线性超挖控制在10cm以内，无欠挖现象。
（三）一丝不苟，保证施工支护质量本合同段的隧道工程施工支护设计采用素喷、网喷、钢筋网和系统锚杆，并视围岩情况相应采用了超前锚杆、超前小导管超前预支护辅助措施和钢架加强支护。
无论哪种支护方式，施工时：一是初期支护严格按设计要求的施工顺序紧随开挖，及时施作，以充分发挥围岩自承能力；二要喷射砼与围岩、钢件之间密实无隙，融为一体，消灭空洞现象；三要保证支护的厚度且大面平整，这对复合衬砌结构消灭初期支护与岩面之间、与防水板之间不密贴的质量通病打下基础，也是实施新奥法的必然要求。
同时，对于二次衬砌，除不良地质地段要紧跟外，对于较好的围岩，开挖面与二衬间的距离不得超过200m。
1、超前预支护是保证隧道软弱围岩地段施工质量、安全的关键之一，必须严格按照设计及规范进行施工。
同时，要注意以下几点：⑴环向布置间距、孔位偏差不得大于5cm；⑵纵向搭接长度不得小于设计要求；⑶严格控制外插角范围，可根据地质情况科学进行调整，必须报请批准方可进行；⑷注浆施工应有效止浆，防止漏浆。
对工程施工重点、难点关键技术、工艺的分析及解决方案根据对已施工过同类工程的理解，认真分析设计图纸，仔细勘查并研究工程所在地理位置、环境特征等，我们确定了本工程的难点及特点，要从组织措施、管理措施和控制措施等方面严格入手来保证工程质量。
在单位工程的分部、分项、施工工序技术上严格把关，以达到工程质量创优规划、安全文明施工创优目标的实现。
第一节、工程的难点及特点一、本工程工期较为紧迫，总工期仅为61天（日历日），如何采取措施保证工期在是主要难点。
对此我们将从科学管理、合理划分施工流水段、加大工序之间穿插等方面来加快施工速度。
二、同时采取成熟的新技术、新工艺来确保工程质量的一次成优，确保如期交付业主一个优质的工程。
三、本工程场区较小，现场使用地方小和现场文明施工是本工程的一个难点。
四、作为承包单位将所有分包单位纳入本工程的工期、质量、安全、文明施工管理目标，须有一套成熟、严密且行之有效的保证体系。
五、本工程对于企业形象及外界的影响要求标准高，因此合理分阶段的布置施工平面，做好现场维护和管理，是保证工程优质高速低耗的完成及安全使用的关键。
在项目经理和项目总工程师的领导下，由专职工程师组成质检部负责质量管理工作。
施工队设专职质检员，施工班设兼职质检员。
分工负责，层层落实。
质检部每月组织一次质量检查，每季度由总工程师组织一次质量检查，召开一次工程质量总结分析会。
施工队每天进行施工中间检查及竣工质量检查并评出质量等级。
班组坚持“三检制”，自检合格后，专职质检员进行全面检查验收。
报项目经理部质量监察部验收合格后由项目部质检工程师请监理工程师验收签认。
发现违反施工程序，不按设计图纸、规范、规程施工，使用不符合质量要求的原材料、成品和设备时，各级质检人员有权制止，必要时向主管领导提出暂停施工进行整顿的建议。
严格施工纪律，把好工序质量关，上道工序不合格不能进行下道工序的施工，否则质量问题由下道工序的班组负责。
对工艺流程的每一步工作内容要认真进行检查，使施工规范化、合理化。
关键工序的施工技术工艺以及质量保证措施【1】钢筋工程（地梁、承台、墙体、梁、板、柱）用于本工程的钢筋应有供应厂商的质量证明书和试验报告单，其外观质量、力学性能符合现行国家标准的规定后经复验合格后方可使用。
钢筋加工的形状、尺寸、等级、规格必须符合设计要求。
钢筋的表面应洁净、无损伤、油渍、漆污和铁锈等应在使用前清除干净。
带有颗粒或片状老绣的钢筋不得使用。
钢筋应平直，无局部弯曲。
钢筋的弯钩或弯折（角度、位置）应符合设计和施工规范规定。
钢筋的焊接：本工程柱子竖筋连接采用电渣压力焊，梁钢筋采用闪光对焊和电弧焊；基础底板钢筋采用闪光对焊和电弧焊等方式。
当受力钢筋采作焊接接头时，设置在同一构件内的焊接接头应相互错开。
在任一焊接接头中心至长度为钢筋的直径D的35倍且不小于500mm的区段内，同一根钢筋不得有二个接头；在该区段内有接头的受力钢筋截面面积占受力钢筋截面总面积的百分率，受拉区不超过50％，受压区不限制。
各受力钢筋之间的绑扎接头位置相互错开，任一绑扎接头中心至搭接长度的1.3倍区段范围内截面面积百分率，应符合下列规定：受拉区不得超过25％，受压区不得超过50％。
1.3倍搭接长度L范围内绑扎接头钢筋截面总面积在受拉区不得超过25％，该区段总钢筋截面面积，受压区不得超过50％该区段总钢筋截面面积。
A、基础钢筋：基础钢筋量大、规格多、分布密，上、下层钢筋分层设置，高差悬殊，安装较困难，施工时应由专人指挥、配料、成型，分区分类堆放和分层次绑扎。
钢筋安装采取将配好的钢筋按规格用塔吊整捆调入基坑堆放。
安装程序为先底层、后立面，最后上层钢筋网片。
为使钢筋网整齐划一，间距准确，在绑扎时，使用限位卡并用垫块支垫。
为控制上层钢筋网标高和位置正确，在基础中设立钢筋、角钢，马蹬支承上部钢筋，间距以2M设置或按标高利用钢筋制成若干钢筋支架，支架底部于工程桩头伸出的锚固筋焊牢，以支撑钢筋网片。
基础后浇带处钢筋按设计要求断开。
【1.1】剪力墙钢筋现场绑扎工艺流程：修理预留搭接筋→绑立筋→纵横筋→绑拉筋或撑筋。
关键工序质量控制措施土方开挖和回填一、施工准备(一)作业条件1、土方开挖1)制定开挖方案，确定合理的开挖方式、施工顺序和边坡防护措施，选择适当的施工机械。
2)清除施工区域内的障碍物。
3)做好建筑物的标准轴线桩、标准水平桩，用白灰洒出开挖线，办理预检手续。
4)若设计基础底面低于地下水位，要提前采取降水措施，把地下水位降到开挖底面O.5m以下。
5)夜间施工时，要准备碘钨灯等照明设施。
6)作完技术交底。
2、回填工程1)回填前，对基础、地下防水层、保护层等办理隐蔽验收。
2)将基坑内的杂物、积水等清理干净。
3)房心、管沟的回填应在上下水道的安装完成以后进行。
4)施工前做好水平高程的设置。
在基槽边上钉水平橛，在基础墙表面划分层线。
5)作完技术交底。
二、质量要求(一)土方开挖质量要求1、主控项目(1)标高的允许偏差(单位：mm)1)桩基、基坑、基槽的允许偏差值+O、-50。
2)挖方场地平整允许偏差值：a)人工±30；b)机械±503)管沟允许偏差值+O、-50。
4)地(路)面基层允许偏差值+O、-50。
(2)长度、宽度(由设计中心线向两边量)允许偏差值(单位：mm)1)桩基、基坑、基槽的允许偏差值+200、-50。
2)挖方场地平整：a)人工+300、-100；b)机械+500、-100：3)管沟允许偏差值-O、+100。
3)边坡：设计要求。
2、一般项目(1)表面平整度(单位：mm)1)桩基、基坑、基槽的允许偏差值20。
2)挖方场地平整允许偏差值：a)人工的为20b)机械的为503)管沟20。
4)地(路)面基层20。
(2)基底土性：设计要求(二)土方回填质量要求1、主控项目(1)标高的允许偏差(单位：mm)1)桩基、基坑、基槽的允许偏差值-50。
2)挖方场地平整允许偏差值：a)人工±30；b)机械的±50；3)管沟允许偏差值+0、-50。
4)地(路)面基层允许偏差值+O、-50。
(2)分层压实系数：设计要求。
2、一般项目(1)回填土料：设计要求。
(2)分层厚度及含水量：设计要求。
(3)表面平整度(单位：mm)1)桩基、基坑、基槽的允许偏差值20。
2)挖方场地平整允许偏差值：a)人工20；b)机械30；3)管沟20。
4)地(路)面基层20三、工艺流程(一)土方开挖测量放线、验线——开挖——修槽——钎探——验槽(二)回填工程分层回填夯实——取样试验——至计划高程四、操作工艺(一)土方开挖1、人工开挖浅基础、管沟等一般顺序为：测量放线——切线分层开挖——修坡——整平挖土自上而下水平分段进行，每层O.3m左右，边挖边检查槽宽，至设计标高后，统一进行修坡清底。
相邻基坑开挖时，要按照先深后浅或同时进行开挖的原则施工。
2、机械开挖一般深度2m以内的大面积开挖，宜采用推土机或装载机推土和装土；对长度和宽度较大的大面积土方一次开挖，可采用铲运机铲土；对面积大且深的基坑，可采用液压正、反铲开挖；深5m以上的设备基础或高层建筑地下室深基坑，宜分层开挖。
一般机械土方开挖由翻斗汽车配合运土。
机械开挖时，要配合少量人工清土，将机械挖不到的地方运到机械作业半径内，由机械运走。
机械开挖在接近槽底时，用水准仪控制标高，预留20～30cm土层人工开挖，以防止超挖。
3、开挖到距槽底50cm以内后，测量人员抄出距槽底50cm的水平标志线，然后在槽帮上或基坑底部钉上小木橛，清理底部土层时用它们来控制标高。
根据轴线及基础轮廓检验基槽尺寸，修整边坡和基底。
4、土方开挖完毕后，对基地要进行钎探。
若设计无特殊说明，钎探布置按下表执行。
打钎推荐使用轻便触探器，轻便触探器主要有尖锥头、触探杆、穿心锤三部分组成。
穿心锤重1Okg，钎杆直径Φ25，净用长度1.8m左右。
打钎时，穿心锤落距为50cm，使其自由下落，将触探杆打入土层中，每打入30cm，记录一次锤击数。
直至打入1.5m为止。
钎探完成后，钎孔要用干中细砂贯实。
同时在钎探平面布置图上注明特硬、特软点。
线、基坑打钎探测完毕后，应由设计、监理、勘察及质监站等单位人员验槽。
对不符合要求的软弱土层等情况作出处理记录，处理后符合要求，参加各方签证隐蔽工程记录。
5、雨季施工时，要加强对边坡的保护。
可适当放缓边坡或设置支撑，同时在坑外侧围以土堤或开挖水沟，防止地面水流入。
冬季施工时，要防止地基受冻。
6、注意事项(1)开挖过程中，严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度，并在开挖过程中试打钎，避免大面积的二次开挖。
施工时尽力避免基底超挖，个别超挖的地方经设计单位出方案可用级配砂石回填。
(2)尽量减少对基土的扰动，若基础不能及时施工时，可预留200～300mm土层不挖，待作基础时再挖。
(3)开挖基坑时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。
(4)土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。
要防止邻近建筑物的下沉，应预先采取防护措施，并在施工过程中进行沉降和位移观测。
(二)土方回填1、回填土一般选用含水量在10％左右的干净粘性土(以手攥成团、自然落地散开为宜)。
若土过湿，要进行晾晒或掺入干土、白灰等处理；若土含水量偏低，可适当洒水湿润。
2、深浅基坑相连时，要先填深基坑，填至与浅基坑标高一致时，再与浅基坑一起填夯。
分段填夯时，交错处做成阶梯形，上下接槎距离不小于 1.0m。
基坑回填应在相对两侧或四周同时进行，基础墙两侧标高不可相差太多；较长的管沟墙，内部要加支撑。
3、回填土要分层铺摊夯实，蛙式打夯机每层铺土厚度为200～250mm；人工夯实时不大于200mm。
每层至少夯击三遍，要求一夯压半夯。
4、回填房心及管沟时，人工先将管子周围填土夯实，直到管顶O.5m以上时，在不损坏管道的情况下，方可用蛙式打夯机夯实。
管道下方若夯填不实，易造成管道受力不匀而折断、渗漏。
5、雨季施工时，防止地面水流入坑内，免得边坡塌方或浸泡基土。
冬季施工时，每层回填土厚度比常温时减少25％，其中冻土块体积不得超过总填土体积的15％，且应分散，冻土块粒径不大于15cm。
6、注意事项：(1)施工时，基础墙体达到—定强度后，才能进行回填土的施工，以免对结构基础造成损坏。
(2)基础肥槽回填土，必须清理到基础底面标高，才能逐层回填。
严禁用水浇使土下沉的“水夯法”。
(3)土虚铺过厚、夯实不够或冬施时冻土块较多会造成回填土下沉，而导致地面、散水裂缝、下沉。
(4)室内坑槽(沟)不得用含有冻土块的土回填。
地基钎探交底提要：地基钎探的相关材料、机具准备、质量要求及施工工艺一、材料要求砂：一般为中砂二、主要机具机械打钎(轻便触探器、推荐使用)穿心锤重1Okg，尖锥头、触探器钎杆Φ25钢筋，长度1.5～1.8m。
其他有铅丝、凳子、手推车、夹具、撬棍(拔钢钎用)、钢卷尺等。
三、作业条件1、基土已挖至设计基坑底标高，表面应平整，轴线及坑宽符合设计图纸要求。
2、根据设计图纸绘制钎探孔位平面布置图。
3、按钎探孔位平面布置图放线并撒白灰点。
4、杆上预先划好30cm横线。
5、钎探孔的排列方式根据槽宽确定，槽宽大于200cm时采用梅花型排列方式，间距1.5米，孔深2.0米。
四、操作工艺工艺流程确定打钎顺序——就位打钎——记录锤击数——整理记录——拔钎盖孔——检查孔深——灌砂1、钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。
2、将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距50cm，把触探杆竖直打入土层中。
3、记录锤击数。
钎杆每打入土层30cm，记录一次锤击数。
按地基钎探记录执行。
4、拔钎：用铅丝将钎杆绑好，留出活套，套内插入铁管，利用杠杆原理将钎拔出，拔除后用砖盖孔。
5、移位：将触探杆搬到下一个孔位，以便继续打钎。
6、灌砂：打完的钎孔，经过质检人员和工长检查孔深与记录无误后，即进行灌砂。
灌砂时每填入30cm左右，可用钢筋捣实一次。
7、整理记录：按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过技术负责人、质检员、打钎人员签字后归档。
8、如工程在冬季施工，每打1孔及时覆盖保温材料，不能大面积掀开，以免基土受冻。
五、质量要求1、钎探深度必须符合要求，锤击数记录准确，不得作假钎。
2、钎位基本准确，钎孔不得遗漏；钎孔灌砂应密实。
六、成品保护钎探完毕后，应作好标记，保护好钎孔，未经质量检查、有关工长复验，不得堵塞或灌砂。
七、应注意的质量问题：1、基土受雨后不得钎探。
2、如打钎进行不下去时，应请示有关工长，适当移位打钎，不得不打钎而任意填锤击数。
3、记录和平面布置图的整理：在记录表上用有色铅笔或符号将不同的锤击数孔位分开。
4、在钎孔布置平面图上，注明过硬或过软孔号的位置，以便设计勘察人员分析处理。
八、安全标准操作人员要专心施工，扶锤人员与扶钎杆人员要密切配合，以防出现意外事故。
砖混结构模板一、施工准备(一)作业条件1、弹好墙身50cm水平线，检查砖墙的位置是否符合要求，办理预检手续。
2、构造柱钢筋绑扎完毕，并办好隐检手续。
3、检查构造柱内是否清理干净，包括砖墙舌头灰，钢筋上挂的灰浆及柱根部的落地灰。
(二)材质要求定型组合钢模板(长度有600cm、750cm、900cm、1200cm、1500cm，宽度为1OOcm、200cm、300cm)，阴阳角模板，要平整、干净。
(三)主要工器具电钻、搬手、钳子、锤子等。
二、质量要求(一)模板工程模板工程具体要求请参照本书“独立柱基础工程技术交底记录”中相应部分。
三、工艺流程工艺流程图：准备工作——支构造柱、圈梁、板缝模板——办预检四、操作工艺(一)支模板前将构造柱、圈梁及板缝内的杂物全部清理干净(二)构造柱模板1、构造柱模板采用定型组合钢模板，或竹胶板模板，柱箍用50×100的方木(如果有成套的角钢柱箍，也可使用)。
2、外墙转角部位：外侧用阳角模板与平模拼装，模板与墙交接处的宽度不应少于50mm。
用50×100方木做柱箍，加木楔子楔紧。
每根构造柱的柱箍不得少于三道。
内侧模用阴角模板，“U”型钢筋钉固定。
模板与墙面接触部分，加密封条，防止漏浆。
3、内墙十字交点部位：用阴角模板拼装。
先“U”型钢筋钉临时固定，再调整模板的垂直，符合要求后，用“U”型钢筋钉固定。
固定用钢筋钉每侧不少于三个。
(三)圈梁模板1、钢筋绑扎完以后，将钢筋箍套穿过砖墙预留孔，并将缺口方木在墙的两侧立好，摆放圈梁钢模板并用U型卡子连接。
用木楔子将缺口方木和模板固定牢固。
缺口方木支立的间距为1～1.2m。
2、检查模板的标高。
如不符合要求，调整缺口方木的角度并达到设计要求。
上口宽度用短钢筋控制。
