980nm泵浦激光器规格书
本规格书主要介绍了980nm泵浦激光器的各项性能指标，包括激光器型号、输出功率、波长、输出稳定性、寿命、光学特性、冷却方式、防护等级、操作条件、安全规范、附件与配件以及厂家与质保等方面的内容。
以下是具体的规格参数：
1. 激光器型号：980nm泵浦激光器，型号为XXX。
2. 输出功率：该激光器输出功率稳定，可在不同条件下实现连续或脉冲输出，最大输出功率为XXX W。
3. 波长：该激光器中心波长为980nm，光谱带宽窄，波长稳定性好。
4. 输出稳定性：该激光器采用先进的控制系统，可以实现高精度的功率和波长控制，输出稳定性优于±1%。
5. 寿命：该激光器的理论寿命可达XX小时以上，实际寿命取决于使用环境和维护情况。
6. 光学特性：该激光器具有优秀的光学性能，光束质量好，发散角小，光斑椭圆度高等特点。
7. 冷却方式：该激光器采用水冷方式进行冷却，确保长时间稳定运行。
8. 防护等级：该激光器的防护等级为IP54，具有较好的防尘、防水性能。
9. 操作条件：该激光器可在温度为-10℃至+50℃、相对湿度为10%至90%的环境下正常工作。
10. 安全规范：该激光器符合CE、FDA等安全规范要求，使用安全可靠。
11. 附件与配件：该激光器附带电源、控制单元、水冷系统等必要的附件和配件。
12. 厂家与质保：该激光器由XXX公司生产并提供质保服务，质保期为一年。
以上是980nm泵浦激光器的规格书，仅供参考。
实际产品可能会有所不同，请以厂家提供的技术手册为准。
泵浦激光器工作原理
泵浦激光器是一种基于激光放大原理的装置。
它通过将能量输入到激光介质中，使原本处于基态的粒子被激发到激发态，然后通过受激辐射过程使激发态粒子发射出具有相同频率、相干相位和方向的光子，从而产生激光输出。
泵浦激光器的工作原理可以简单描述为以下步骤：
1. 泵浦源提供能量：泵浦激光器通常使用强光源作为泵浦源，例如激光二极管或弧光灯。
这些能量源向激光介质中输入高能量光子。
2. 激发介质吸收能量：激光介质通常是一种具有激发态和基态能级的材料，例如固体晶体或液体。
泵浦光子被激光介质吸收，使介质中的原子或分子从基态跃迁到激发态。
3. 受激辐射过程：在激发态中的原子或分子在受到外界光子刺激时，可以通过受激辐射的过程向基态跃迁。
当受激辐射发生时，激发态的粒子会发射出与外界光子相同频率和相位的光子。
4. 光子的倍增和放大：受激辐射释放出的光子与泵浦光子相互作用，产生光子的倍增和放大效应。
这个过程通过在激光介质中设置适当的反射镜和光学器件来实现，使光子在激光介质中来回反射，从而增加光子数目和能量。
5.激光输出：经过倍增和放大后的光子从激光器中输出，形成
一束高强度、高相干性的激光束。
这束激光可以用于各种应用，
如切割、打标和通信等。
泵浦激光器的工作原理是通过泵浦源提供能量、激发介质吸收能量、受激辐射过程、光子的倍增和放大以及激光输出等步骤实现的。
这种原理使得泵浦激光器能够产生高能、高相干性的激光输出，广泛应用于科研、工业和医疗等领域。
泵浦激光器作用
泵浦激光器是一种利用外部光源来激发激光材料，从而产生激光的装置。
它是激光器中的一种关键组件，主要用于提供能量以激发激光材料。
在泵浦激光器中，外部光源（例如激光二极管或光纤激光器）的能量被转换成激发激光材料所需的能量。
泵浦激光器的作用是提供激发激光材料所需的能量，从而使激光材料中的原子或分子受到激发并进入激发态。
这些激发态的原子或分子会在短时间内退回到基态，并在这一过程中释放出能量。
这种能量释放的过程称为受激辐射，这种辐射是相干光，即激光。
泵浦激光器通常可分为连续泵浦激光器和脉冲泵浦激光器两种。
连续泵浦激光器通常用于产生连续输出的激光。
脉冲泵浦激光器则可用于产生脉冲输出的激光，其应用广泛，例如激光医疗、激光通信、激光雷达等领域。
总而言之，泵浦激光器的作用是提供能量以激发激光材料并产生激光。
它是激光器中的一种关键组件，其性能和稳定性直接影响激光器的输出功率和质量。
HERO系列风冷式端面泵浦激光器使用说明1、开箱清点：本激光器包含如下部分：（1）激光头一台；（2）主控箱一台；（3）信号线一根；（4）AC 220V电源线一根；（5）本说明书一份。
2、使用特别注意：（1） 只有经过合格培训的人员方可操作本激光器；请仔细阅读完并完全理解本说明书后再操作本激光器。
（2） 通电后不得打开激光器控制箱，防止触电及防止被风扇打伤；需要打开控制箱时需先断开电源，拔下其电源线。
（3） 该激光器为全风冷系统，使用过程中不可遮挡激光头及控制箱的进、出风口。
控制箱两侧面及后面都有散热孔和散热风扇，安装激光器的整机散热风道应该满足激光器的散热需要，否则激光器将不能正常工作甚至被损坏。
（4） 不要过度弯折及挤压光纤，不要让光纤端面长时间暴露于外部，更不要对着光纤端面哈气或用硬物碰触光纤端面。
（5） 使用过程中特别要注意激光安全及电气安全。
该激光器输出强激光，使用不当会对人身、财产造成损害。
不得将输出的激光对准人身的任何部位（特别不得对准人的眼睛）。
为了防止意外发生，本产品的购买者、使用者有责任让其整机系统符合相应的标准（IEC60825-1,EN60204等）。
激光辐射警告标识四类激光产品避免受到激光直射或辐射避免受到激光直射或辐射（6） 请保证使用过程中环境温度低于30℃，如果周围环境温度超过25℃且湿度大于70%以上，可能会造成结露，露水会从主控箱内漏水孔导出，请采取有效措施防止露水对整机造成任何损坏并请保证电气安全、人员人身安全。
（7） 由于主控箱散热的需要，请保证主控箱向上平放，不可侧放或者向下平放。
3、激光器主控箱说明：（1）本激光器主控箱为一个标准3U控制箱，外形及尺寸如下图：（2）主控箱按键说明：本主控箱由微电脑控制，正常使用是一键式开关机。
有些打标软件需要首先硬件先通电，所以请先运行本主控箱，再运行打标软件。
RUN/OFF:激光器开启/关闭钥匙，向右拧90度开启控制电源，自检约15秒后系统检测准备就绪，激光电源上电，进入正常工作状态。
半导体泵浦固体激光器实验报告实验名称：半导体泵浦固体激光器实验实验目的：1. 了解半导体泵浦固体激光器的工作原理和基本结构；2. 学习激光器的调谐方法和测量激光器的光学特性；3. 熟悉激光器的使用，掌握激光器实验中的各种技能。
实验原理：半导体泵浦固体激光器是利用半导体激光二极管激发固体激光材料来产生激光的一种激光器。
其基本结构如图所示：
闪光灯泵浦的脉冲Nd:YAG固体激光器固体激光器普遍采用光激励方式将处于基态的粒子抽运到激发态，以形成集居数反转状态。
光激励又可分为气体放电灯激励和半导体激光器激励两种方式。
Nd:YAG激光器是固体激光器的一种，我们实验室应用的是用闪光灯泵浦脉冲氙灯作为激励源。
Nd:YAG晶体是迄今为止公认的激光性能最好，应用最广泛的激光晶体。
闪光灯泵浦的固体激光器的优势,如制造简单、操作方便、价格低廉等。
激光器主要由两部分组成一部分是振荡器一部分是放大器。
固体激光振荡器的结构简图在Nd:YAG激光器中工作物质是：掺钕的钇铝石榴石(Nd3 + : YAG)晶体激光的特性主要取决于钕离子的特性。
钕离子为四能级系统。
聚光腔：为了提高泵浦效率，使泵浦灯发出的光能有效地会聚，并均匀的照射在工作物质上，可在激光棒和泵浦灯外增加一个聚光腔。
聚光腔给泵浦光源和工作物质之间提供良好藕合，合理设计聚光腔是决定固体激光器工作性能的重要条件之一。
使用最多的聚光腔是一种内表面具有高反射率椭圆柱体，激光棒和泵浦灯分别配置在椭圆柱的两条交线上。
泵浦源：主要目的是将电能有效地转换成辐射能，并在给定的光谱带上产生高的辐射通量。
脉冲Nd:YAG激光器用脉冲氙灯泵浦，因为它能在给定的输入电能下比其他气体产生更高的辐射输出，但是，低能量泵浦的Nd:YAG激光器，有时是采用充氪的直管闪光的泵浦。
激光器泵浦用的闪光灯基本上属于长弧器件设计，等离子体充满整个灯管。
闪光灯是由直管状或螺旋状石英管，两个封入石英管的电极及填充气体组成。
（大部分弧光灯用纯钨作阳极和含社2%社钨作阴极，或者以社钨作阳极而用浸渍了铝酸银钡的压制成的多孔钨作阴极。
闪光灯的灯管及电极封接处通常采用自然或强迫风冷，或者用水、水与乙醇的混合物、氟化碳氢化合物等液体冷却。
最有效的是采用带有石英套管的液体冷却直管闪光灯，它能以高速的冷却液湍流对灯进行冷却。
谐振腔：激光谐振腔是由两块平面或球面反射镜按一定方式组合而成的。

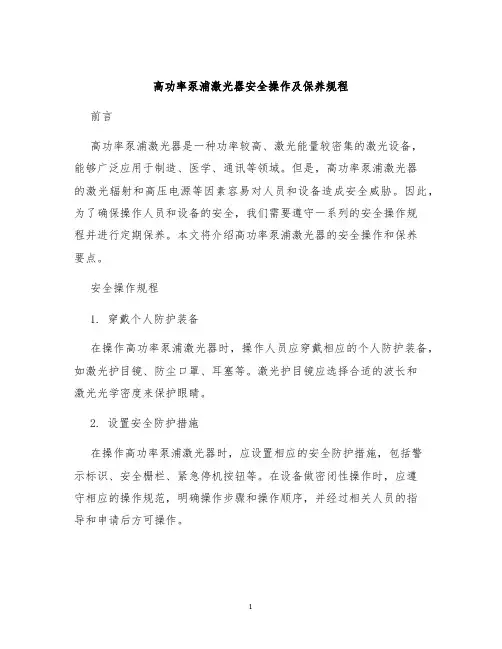

高功率泵浦激光器安全操作及保养规程前言高功率泵浦激光器是一种功率较高、激光能量较密集的激光设备，能够广泛应用于制造、医学、通讯等领域。
但是，高功率泵浦激光器的激光辐射和高压电源等因素容易对人员和设备造成安全威胁。
因此，为了确保操作人员和设备的安全，我们需要遵守一系列的安全操作规程并进行定期保养。
本文将介绍高功率泵浦激光器的安全操作和保养要点。
安全操作规程1. 穿戴个人防护装备在操作高功率泵浦激光器时，操作人员应穿戴相应的个人防护装备，如激光护目镜、防尘口罩、耳塞等。
激光护目镜应选择合适的波长和激光光学密度来保护眼睛。
2. 设置安全防护措施在操作高功率泵浦激光器时，应设置相应的安全防护措施，包括警示标识、安全栅栏、紧急停机按钮等。
在设备做密闭性操作时，应遵守相应的操作规范，明确操作步骤和操作顺序，并经过相关人员的指导和申请后方可操作。
3. 做好操作前检查在开始操作前，应检查设备的电源、水循环、泵浦和激光光路等设备是否正常。
特别是在进行长时间的运行前，还应检查电池、油水分离器、气体泵等部件的状态，必要时进行清洗和更换。
4. 控制时间和功率在操作高功率泵浦激光器时，应根据操作需要合理控制激光工作时间和功率。
建议在最大功率下工作时间不得超过5分钟，每天不超过1小时。
5. 防静电和氧化高功率泵浦激光器的激光管内注入的气体中含有高纯度的气体，主要是通常的氖气、氩气、氦气和氢气，这些气体具有易氧化、吸湿、易吸附尘粒等特性，因此在操作后应及时用氩气进行吹扫。
同时避免发生静电击打、接地不良等事故。
6. 做好紧急处理在操作高功率泵浦激光器时，常常会发生故障和突发情况，例如灰尘堵塞激光管、水循环异常、泵浦和电源等部件受损等。
一旦出现这种情况，操作人员应立即断开电源，采取合适的紧急措施，确保人员和设备的安全。
保养规程1. 定期检查设备为确保高功率泵浦激光器的正常工作，应定期检查设备的各个部分。
首先，应检查激光管、二极管泵浦、冷却水、高压电源、遮光板和控制器等部件是否正常。

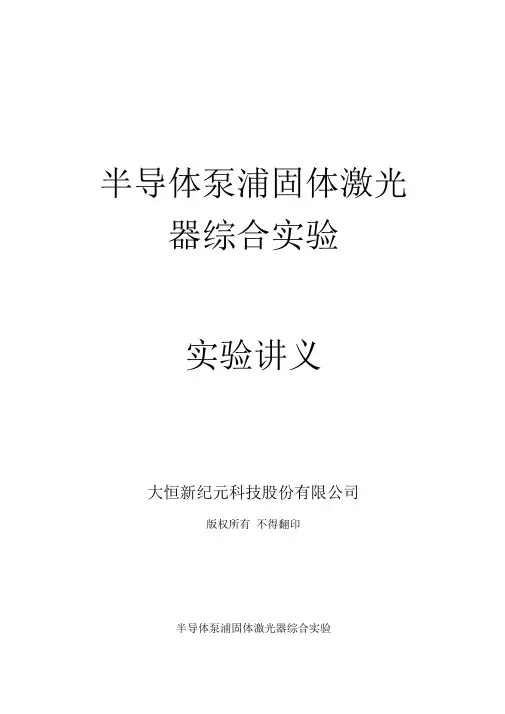

半导体泵浦固体激光器综合实验实验讲义大恒新纪元科技股份有限公司版权所有不得翻印半导体泵浦固体激光器综合实验一、前言半导体泵浦固体激光器 ( Diode-Pumped solid-state Laser ，DPL )，是以激光二极管 (LD) 代替闪光灯泵浦固体激光介质的固体激光器，具有效率高、体积小、寿命长等一系列优点，在光通信、激光雷达、激光医学、激光加工等方面有巨大应用前景，是未来固体激光器的发展方向。
本实验的目的是熟悉半导体泵浦固体激光器的基本原理和调试技术，以及其调Q 和倍频的原理和技术。
二、实验目的a) 掌握半导体泵浦固体激光器的工作原理和调试方法；b) 掌握固体激光器被动调Q的工作原理，进行调Q脉冲的测量；c) 了解固体激光器倍频的基本原理。
三、实验原理与装置d) 半导体激光泵浦固体激光器工作原理：上世纪80年代起，生长半导体激光器(LD )技术得到了蓬勃发展，使得LD的功率和效率有了极大的提高，也极大地促进了DPSL 技术的发展。
与闪光灯泵浦的固体激光器相比，DPSL 的效率大大提高，体积大大减小。
在使用中，由于泵浦源LD 的光束发散角较大，为使其聚焦在增益介质上，必须对泵浦光束进行光束变换(耦合) 。
泵浦耦合方式主要有端面泵浦和侧面泵浦两种，其中端面泵浦方式适用于中小功率固体激光器，具有体积小、结构简单、空间模式匹配好等优点。
侧面泵浦方式主要应用于大功率激光器。
本实验采用端面泵浦方式。
端面泵浦耦合通常有直接耦合和间接耦合两种方式。
e) 直接耦合：将半导体激光器的发光面紧贴增益介质，使泵浦光束在尚未发散开之前便被增益介质吸收，泵浦源和增益介质之间无光学系统，这种耦合方式称为直接耦合方式。
直接耦合方式结构紧凑，但是在实际应用中较难实现，并且容易对LD 造成损伤。
f) 间接耦合：指先将LD 输出的光束进行准直、整形，再进行端面泵浦。
常见的方法有：g) 组合透镜系统聚光：用球面透镜组合或者柱面透镜组合进行耦合。

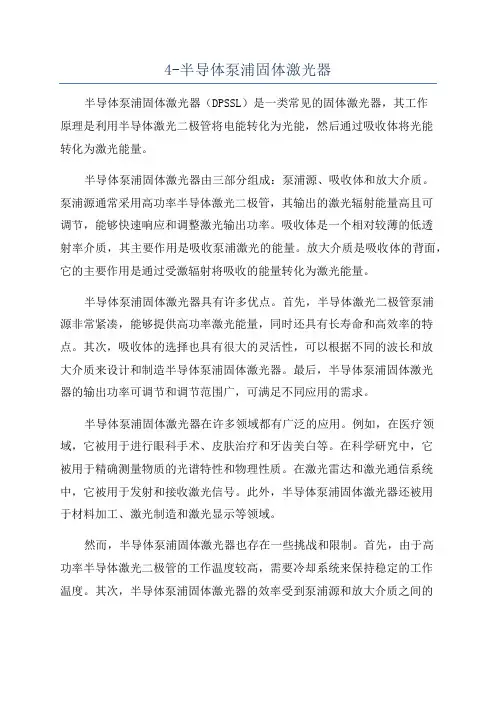

4-半导体泵浦固体激光器半导体泵浦固体激光器（DPSSL）是一类常见的固体激光器，其工作原理是利用半导体激光二极管将电能转化为光能，然后通过吸收体将光能转化为激光能量。
半导体泵浦固体激光器由三部分组成：泵浦源、吸收体和放大介质。
泵浦源通常采用高功率半导体激光二极管，其输出的激光辐射能量高且可调节，能够快速响应和调整激光输出功率。
吸收体是一个相对较薄的低透射率介质，其主要作用是吸收泵浦激光的能量。
放大介质是吸收体的背面，它的主要作用是通过受激辐射将吸收的能量转化为激光能量。
半导体泵浦固体激光器具有许多优点。
首先，半导体激光二极管泵浦源非常紧凑，能够提供高功率激光能量，同时还具有长寿命和高效率的特点。
其次，吸收体的选择也具有很大的灵活性，可以根据不同的波长和放大介质来设计和制造半导体泵浦固体激光器。
最后，半导体泵浦固体激光器的输出功率可调节和调节范围广，可满足不同应用的需求。
半导体泵浦固体激光器在许多领域都有广泛的应用。
例如，在医疗领域，它被用于进行眼科手术、皮肤治疗和牙齿美白等。
在科学研究中，它被用于精确测量物质的光谱特性和物理性质。
在激光雷达和激光通信系统中，它被用于发射和接收激光信号。
此外，半导体泵浦固体激光器还被用于材料加工、激光制造和激光显示等领域。
然而，半导体泵浦固体激光器也存在一些挑战和限制。
首先，由于高功率半导体激光二极管的工作温度较高，需要冷却系统来保持稳定的工作温度。
其次，半导体泵浦固体激光器的效率受到泵浦源和放大介质之间的能量转化效率的限制。
此外，由于准连续波操作时吸收体会受到热效应的影响，光束质量和稳定性也会受到一定的影响。
总的来说，半导体泵浦固体激光器是一种可靠和高效的固体激光器，具有广泛的应用前景。
随着半导体激光技术和固体激光技术的不断发展，半导体泵浦固体激光器将在更多领域得到应用，并推动这些领域的进一步发展。

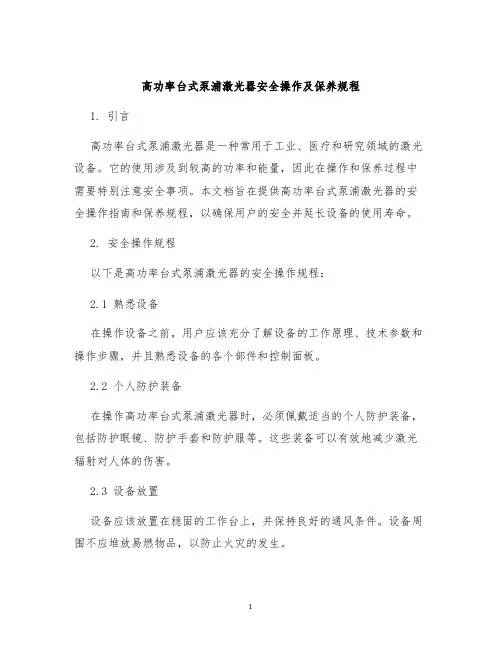

高功率台式泵浦激光器安全操作及保养规程1. 引言高功率台式泵浦激光器是一种常用于工业、医疗和研究领域的激光设备。
它的使用涉及到较高的功率和能量，因此在操作和保养过程中需要特别注意安全事项。
本文档旨在提供高功率台式泵浦激光器的安全操作指南和保养规程，以确保用户的安全并延长设备的使用寿命。
2. 安全操作规程以下是高功率台式泵浦激光器的安全操作规程：2.1 熟悉设备在操作设备之前，用户应该充分了解设备的工作原理、技术参数和操作步骤，并且熟悉设备的各个部件和控制面板。
2.2 个人防护装备在操作高功率台式泵浦激光器时，必须佩戴适当的个人防护装备，包括防护眼镜、防护手套和防护服等。
这些装备可以有效地减少激光辐射对人体的伤害。
2.3 设备放置设备应该放置在稳固的工作台上，并保持良好的通风条件。
设备周围不应堆放易燃物品，以防止火灾的发生。
2.4 激光辐射控制激光辐射会对人眼和皮肤造成伤害，因此必须严格控制激光辐射的安全级别。
在操作设备时，应避免直接暴露在激光束中，并使用合适的滤光器进行屏蔽。
2.5 操作步骤在操作高功率台式泵浦激光器时，遵循以下步骤： 1. 打开设备电源，并进行预热。
2. 通过控制面板设置合适的工作模式和参数。
3. 确保设备周围安全，并保持设备清洁。
4. 小心操作激光器的开关、按钮和旋钮，避免误操作。
5. 操作完成后，及时关闭设备电源并断开电源连接。
2.6 紧急情况处理在发生紧急情况时，如激光器漏光或其它安全事故，用户应立即关闭设备电源，并按照安全规程进行紧急处理。
必要时应联系专业技术人员进行维修。
3. 保养规程以下是高功率台式泵浦激光器的保养规程：3.1 定期清洁定期清洁设备外壳、镜片和光学元件，以确保设备的正常运作。
使用干净、柔软的布进行清洁，避免使用含有酸碱性物质的清洁液。
3.2 水冷系统维护对于采用水冷方式的高功率台式泵浦激光器，定期检查冷却液的流量和温度，保持冷却系统的正常运行。
