一级二级和三级配电箱
一级配电箱的安装与维护
安装位置
一级配电箱应安装在便 于操作和维修的地方， 尽量靠近电源进线处。
安装要求
安装时应确保配电箱稳 固、水平，进出线孔密 封良好，防止灰尘和水
分进入。
维护周期
定期进行维护，检查开 关、电缆等电气设备是 否正常，及时处理故障
和隐患。
维护注意事项
在维护时需断电操作， 确保安全；同时应保持 维护工具和场地的整洁。
配电箱的种类
按照用途分类
一级、二级和三级配电箱。一级配电 箱主要用于变压器低压侧，二级配电 箱用于主干线或分支线，三级配电箱 用于终端用电设备。
按照安装方式分类
固定式、抽屉式和嵌入式。固定式配 电箱结构简单，价格低廉；抽屉式配 电箱方便维护，可靠性高；嵌入式配 电箱美观，适用于室内安装。
02 一级配电箱
03 二级配电箱
二级配电箱的特点
01
02
03
04
中转作用
二级配电箱在电力系统中起到 中转作用，将一级配电箱的电 源分配到各个三级配电箱。
保护功能
二级配电箱具备过载保护、短 路保护等功能，能够确保电路
的安全运行。
灵活性
二级配电箱的配置和布局灵活 ，可根据实际需求进行定制。
高效率
二级配电箱能够提高电力分配 的效率，减少能源损耗。
标准和规范。
一级配电箱的应用场景
01
02
03
工厂、车间配电
一级配电箱通常用于工厂 和车间的总配电，为用电 设备提供电源。
建筑配电
在大型建筑项目中，一级 配电箱作为主电源进线箱， 为整个建筑提供电能。
临时供电设施
在电力需求较大的临时设 施，如施工现场或大型活 动场所，一级配电箱作为 主电源进线使用。
施工现场临时用电配电箱标准化配置图集
施工现场临时用电配电箱标准化配置图集该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC 认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
一级二级和三级配电箱
２．配电箱及开关箱的设置
• ２．５ 配电箱、开关箱内的连接，必须采用铜芯绝缘导线。导线的颜色应为：相线L1（A）、 L2（B）、L3（C）相序的颜色依次为黄、绿、红色；N线的颜色为淡蓝色；PE线的颜色为绿黄 双色。导线排列应整齐，导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有 外露带电部分。
• ２．６ 配电箱、开关箱内必须设N线端子(排)和PE线端子(排)，N线端子(排)必须与金属电器安 装板绝缘，PE线端子(排)必须与金属电器安装板做电气连接。总配电箱(柜)N线端子排和PE线端 子排的接线点数应为n+1（n—配电箱的回路数）；分配电箱N线端子排和PE端子排接线点数至 少两个以上；开关箱应设N线端子和PE线端子。
关或熔断器 • 电流等级的配置： • 第一级63~80A • 第二级40~50A • 第三级25~32A
２．配电箱及开关箱的设置
• ２．１ 施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二 级漏电保护。
• ２．２ 总配电箱（配电柜）以下可设置若干分配电箱，分配电箱以下可设若干开关箱。 • ２．３ 配电箱、开关箱应采用冷轧钢板制作，钢板厚度为，其中开关箱箱体钢板厚度不得小于
• ２．9 配电箱、开关箱的导线进出口应设在箱体的底面，进出线孔必须用橡胶护线环加以绝缘 保护，进出线不得与箱体直接接触；箱体支架的横梁上应预留进出线固定孔。
• ２.１0 配电箱、开关箱外形结构应能防雨、防尘。防护等级开门时不得低于IP21，关门时不得 低于IP44。
３．电器元件的选择配置
• ３．１ 总配电箱的电器应具备电源隔离，正常接通与分断电路，以及 短路、过载、漏电保护功能。 总配电箱（配电柜）由一个进线单元和一个出线单元组成，或由 一个进线单元和数个出线单元组成，装设可见断开点的透明塑壳总断路 器和可见断开点的透明塑壳分路断路器及辅助电源故障时能自动断开的 辅助电源型分路漏电保护器。每个回路输出端应装设三点接线端子板。
二级配电箱配置图
二级配电箱配置图二级配电箱是用来提供电力分配和保护的设备。
本文档将介绍二级配电箱的配置图，以便安装和操作人员能够正确地安装和连接设备。
配置图示例以下是一个二级配电箱的配置图示例：主要组件说明- 主开关：用于控制整个配电箱的电源开关。
在需要断电或进行维护时，可以关闭主开关来切断电源。
- 输入端子：用于连接电源输入线路。
请确保正确地接线，遵循正确的电气标准和安全规定。
- 输出端子：用于连接二级配电箱与电气设备。
根据设备的功率需求，选择适当的输出端子进行连接。
- 保险丝：在输出端子上安装保险丝，以保护电气设备免受电流过载和短路等故障的影响。
请根据设备的功率需求选择合适的保险丝。
- 电流表：用于监测电流的大小。
可以根据需要选择合适的电流表并安装在输出端子上。
安装说明1. 将二级配电箱安装在合适的位置。
确保配电箱的周围没有阻挡物，并有足够的通风和散热空间。
2. 将输入线路连接到输入端子。
确保正确地接线，使用合适的电缆和连接器，并遵循电气安全规定。
3. 将电气设备连接到输出端子。
根据设备的功率需求选择适当的输出端子进行连接，并确保电缆连接牢固。
4. 安装适当的保险丝在输出端子上，以保护电气设备免受电流过载和短路等故障的影响。
5. 安装电流表在输出端子上，以便监测电流的大小。
维护和注意事项- 定期检查二级配电箱的连接和线路，确保其正常运行。
- 确保配电箱周围干燥和无尘，避免水和灰尘等进入配电箱内部。
- 定期检查保险丝的状态，如果发现损坏或过期，请及时更换。
- 遵循正确的操作步骤和安全规定，保证工作人员的安全。
总结本文档介绍了二级配电箱的配置图，包括主要组件说明、安装说明和维护和注意事项。
在安装和操作二级配电箱时，请确保遵循正确的步骤和安全规定，以确保设备的正常运行和安全性。
一二三级配电箱原理图、施工临电平面图
附图1
一级配电箱电气设施及线路布置图
附图2
L3
HR系列熔断隔离开关250 A
L2
Li
---------------------- ---------- N
100 A
HR系列熔断
隔离开关
HR系;
断隔离
40A
DZ1
漏电断路器
100
5LE系列DZ-
开关
380V
HR系?
断隔离
40A
开关
380V
HR系列
断隔离开
20A
熔
:关
220V
HR系列熔
断隔离开
20A
220V
HR系
列
断隔离
20A
开关
220V
PE
A，动作电流
30 mA , 动作电流
时间0.1
5LE系列
漏电断路器
40 A，动作电流30
mA , 动作电流时间
0.1
DZ15LE系列
漏电断路器
40 A，动作电
流30 mA ,
S动作电流时间0.1
D
Z
漏
20
电:
动
DZ1
20
A
DZ'5LE系列
15LE系列
电断路器
A,动作
流15 mA ,
'乍电流时间0.1
5LE系列
I断路器 .，动作
[15 mA ,
:电流时间0.1
S
漏电断路器
20A，动作
电流15 mA ,
动作电流时间0.1
S
二级配电箱电气设施及线路布置图
附图3
三级配电箱电气设施及线路布置图
水电平面布置图。
各种配电箱接线系统图
同左
同左
PE 3L PE 3L PE 3L PE 3L PE 1L.N
1
2
3
4
5
二级分配电塔吊专用箱
N—BV—1X6.0mm2
N
HD
BV-3X25mm2
HD
100
20
（图）
HK2
80A
32A
FQ-200
PZ15LE
30MA
40/290
N
30mA
N-端子排
PE—端子排
进线端子
3L N PE
PE
3L
PE 1L.N
3L.
100A
VV22---5X35---(4#) 塔
GD101-100/330
3L.
40A
VV22---5X25-----流动
250/5A CMIL-225/4300
K
30mA
a
225A
a
a
a
a
a
a
a
a
a
a
GDM101-100/330
3L.
63A
VV22---5X25----备用
GDM101-100/330
出线端子
开关箱接线系统图
（图七）
40A HD-20 ）
PZ15LE40A PZ-40/3902
30mA（振动器 15mA）
进线端子
PE—端子排
3L 出线端子
PE.3L
箱内用保持器固定进出入线
PE
3L
三相四线供电时局部 TN-S 接零保护系统零线 N、PE 引出示意图
(引出线形成三相五线制 TN—S 接零保护系统)
（RZd＜=4 欧姆） K

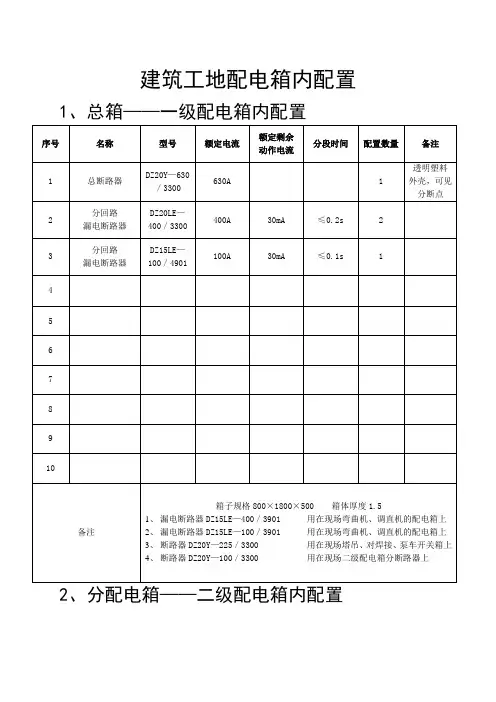

建筑工地配电箱(一、二、三、塔吊)内配置
建筑工地配电箱内配置1、总箱——一级配电箱内配置序号名称型号额定电流额定剩余动作电流分段时间配置数量备注1 总断路器DZ20Y—630／3300630A 1透明塑料外壳，可见分断点2分回路漏电断路器DZ20LE—400／3300400A 30mA ≤0.2s 23分回路漏电断路器DZ15LE—100／4901100A 30mA ≤0.1s 14 5 6 7 8 9 10备注箱子规格800×1800×500 箱体厚度1.51、漏电断路器DZ15LE—400／3901 用在现场弯曲机、调直机的配电箱上2、漏电断路器DZ15LE—100／3901 用在现场弯曲机、调直机的配电箱上3、断路器DZ20Y—225／3300 用在现场塔吊、对焊接、泵车开关箱上4、断路器DZ20Y—100／3300 用在现场二级配电箱分断路器上2、分配电箱——二级配电箱内配置序号名称型号额定电流额定剩余动作电流分段时间配置数量备注1 总断路器DZ20Y—400／3300400A 1透明塑料外壳，可见分断点2 分回路断路器DZ20Y—225／3300225A 13 分回路断路器DZ20Y—225／3300225A 14 分回路断路器DZ20Y—225／3300225A 15 分回路断路器DZ20Y—100／3300100A 16 分回路断路器DZ20Y—100／3300100A 17 母排40×48 母排25×39 零排100A10 地排100A备注箱子规格800×1500×500 （宽×高×厚）箱体厚度1.2 3、开关箱——三级配电箱内配置序号名称型号额定电流额定剩余动作电流分段时间配置数量备注1 漏电断路器DZ15LE—100／4901100A 30mA ≤0.1S 1透明塑料外壳，可见分断点2 模数开关2P DZ47—60C3232A 23 模数开关3P DZ47—60D4040A 24 模数插座3孔DZ47—16 16A 45 零线排100A 16 地线排100A 17 绝缘导线BV—489 1、如果漏电断路器为透明塑料外壳式可见分断触点，可以不在漏电断路器前加装刀开关或透明塑壳断路器。
一级二级以及三级配电箱
又土又木2017-06-2211:14一级配电箱就是指的总配电箱。
一般位于配电房。
一级箱柜采纳下进下出线,前开门,主母线采纳铜排连结,接触优秀,内带计量系统.安全雅观，防雨箱顶合适野外工作。
二级配电箱就是分派电箱，也叫分箱，一般负责一个供电地区。
二级箱采纳内外门设计，表面喷塑.安全雅观，防雨箱顶合适野外工作。
三级配电箱就是开关箱，只好负责一台设施。
所谓的“一机一闸一箱一漏”就是针对开关箱而言的。
(现场操作柱）配电箱配置箱内配置，建议看下《施工现场暂时用电规范》，里面关于各级配电箱里面的配置要求说得很清楚。
在这里简单说一下；一级要求配置：总路：总隔绝+总断路器或总熔断器；分路：分路隔绝+分路漏电保护开关。
二级要求配置：总路：总隔绝+总路熔断器或断路器；分路：分路隔绝+分路熔断器或断路器。
三级要求配置：隔绝+漏电保护器。
此中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于30毫安秒。
三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于秒。
浪涌保护器一般配置要求：第一级：一般安装在低压总进线开关处。
蒙受雷击或感觉雷击的大电流，可将大批的浪涌电流分流到大地。
雷电通流量不低于60KA（三线电压开关型）。
第二级：安装在重要或敏感用电设施的分路配电设施处。
一般采纳40KA（限压型）。
第三级：安装在用电设施内部电源部分。
一般采纳20KA或更低（串连式限压型）。
电涌保护器的前端一般都加装熔断器或断路器；（1）防备雷击而产生的工频续流，对SPD及其线路的破坏：（2）方便保护、改换SPD；（3）防备因SPD老化，而造成线路故障第一级、第二级一定采纳需采纳塑壳式断路器或熔断器。
第三极可采纳分断能力KA的微断开关或熔断器电流等级的配置：第一级63~80A第二级40~50A第三级25~32A２．配电箱及开关箱的设置施工现场的配电系统应设置总配电箱（配电柜）、分派电箱、开关箱推行三级配电，二级漏电保护。
