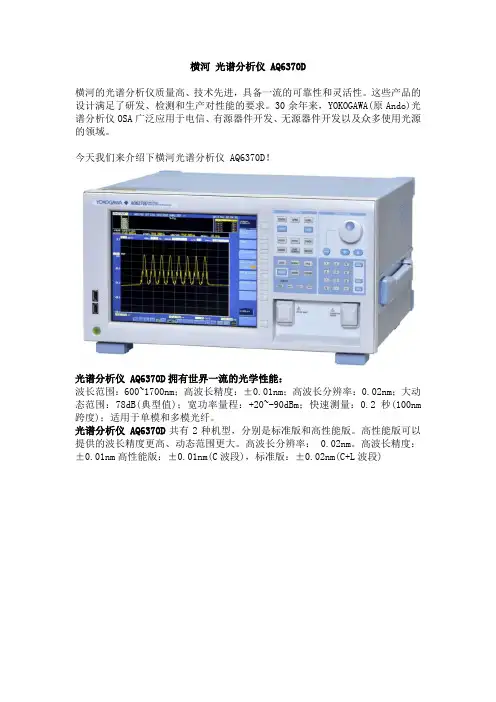

AQ6370D光谱仪使用说明

光谱仪的使用指南说明书一、前言光谱仪是一种科学仪器，主要用于测量和分析光的波长和强度分布。

本使用指南旨在为用户提供使用光谱仪的指导和操作说明，确保准确、有效地利用仪器。

二、仪器概述光谱仪由以下主要组件组成：1. 光源：产生可见光或紫外线等光源，供给样品进行光谱测量。

2. 入射口：将待测样品的光引入光谱仪进行测量。

3. 光栅：对入射光进行光栅衍射，将光分成不同波长的光束。

4. 探测器：接收并测量被光栅分离的不同波长光的强度分布。

5. 信号处理系统：将探测器接收到的信号转化为数字信号并进行处理，实现光谱显示及数据分析。

三、操作步骤1. 准备工作在使用光谱仪之前，确保仪器和样品处于良好的工作状态。

检查光源是否正常发出光，并检查光栅和探测器是否清洁。

同时，进行预热和校准操作，确保仪器处于稳定的状态。

2. 仪器设置将待测样品放置在入射口位置，并根据需要调整入射口的位置和角度，使其与样品光线方向一致。

确认样品与入射口之间没有光线泄漏或干扰。

3. 光谱测量a) 启动光源，并选择合适的波长或光线类型。

b) 设置光栅参数，根据需要选择不同的分辨率和扫描速度。

c) 启动信号处理系统，确保其与探测器的连接正常。

d) 点击开始测量按钮，仪器将开始采集光谱数据。

4. 数据分析根据测量得到的光谱数据，使用适当的软件或工具进行数据分析和处理。

可以绘制光谱图、计算峰值强度、波长范围等数据参数。

5. 结果解读根据数据分析结果，解读光谱图所呈现的信息，进行相关结论的推导和判断。

注意理解光谱分布图中不同波长的光的特点和相对强度。

四、注意事项1. 使用前请仔细阅读本使用指南，并在使用过程中遵循正确的操作步骤。

2. 在操作过程中应注意安全，避免直接观察强光源以免对眼睛造成损伤。

3. 保持仪器干净，并定期进行维护和清洁，以保证测量结果的准确性和可靠性。

4. 避免仪器与水或其他液体接触，并在使用后及时关闭电源。

5. 如遇到仪器故障或异常情况，请立即停止使用并联系售后服务人员进行维修。

光谱仪操作规程光谱仪是一种测量物质光谱的仪器，广泛应用于化学、物理、生物等领域。

正确的光谱仪操作规程对于确保测量数据准确性和仪器使用寿命至关重要。

本文将介绍光谱仪的操作规程，以帮助用户正确使用光谱仪。

1.检查仪器在使用光谱仪前，应仔细检查仪器的状态。

首先应检查仪器的电源，保证电源正常。

然后检查光源和检测器，确保它们和周围环境隔离，避免外界光线的影响。

另外，应检查样品室和通道是否干净整洁。

如果发现仪器有损坏或故障，应及时联系维修人员。

2.准备样品在进行光谱分析前，需要准备样品。

样品的制备应遵循相应的分析方法，并应选择适当的处理方法。

另外，应将样品清洗干净，并使用高质量的溶剂和试剂。

3.打开光谱仪打开光谱仪前，应按照说明书上的方法进行操作。

首先应检查所有采样器槽中是否均保持空置状态。

然后打开仪器电源。

如果需要进行准备工作，请按照特定的说明进行操作。

4.调节仪器在进行样品分析前，需要对光谱仪进行适当的调整。

首先，应选择适当的模式设置，包括样品类型、光源、检波器和探测器。

如果需要，还可以进行其他设置，如波长范围和积分时间。

调整完成后，应进行标定，确保仪器精度和可靠性。

5.测量样品当光谱仪准备好后，可以进行样品测量。

首先应将样品放入装有适当几何体样品架的采样器槽中。

然后根据所需的测量模式，选择相应的检测器、光源和波长范围。

看到光谱显示后，可以进行数据的记录和分析。

6.清理仪器使用完光谱仪后，应及时清洁和维护仪器。

首先应将采样器槽中的样品清洗干净。

然后关闭光谱仪电源，将所有设备关掉。

最后，应按照说明书上的方法对仪器进行适当的维护保养。

以上就是光谱仪操作规程的相关内容，正确的操作规程可以确保光谱仪测量数据的准确性和仪器使用寿命。

在实际应用中，应根据具体情况进行操作，确保光谱仪的精度和可靠性。

.. AQ6370D光谱仪使用说明1、目的验证光接口性能是否满足相关标准要求2、适用范围AQ6370D光谱仪3、职责资产管理部和操作人员共同负责4、组网图或测试环境配置5、测试内容：5.1 开机校准1、打开电源，FC-FC接口的光纤将AQ6370D的光输入连接器与光输出连接器连接起来。

2、用内部参考光源执行对准调节①按SYSTEM OPTICAL ALIGNMENT②按EXECUTE软键，自动执行对准调节。

几分钟后，对准调节结束，仪器返回之前的画面。

3、用内置参考光源进行波长校准①按SYSTEM WL CALIBRATION 软键。

②按BUILT-IN SOURCE 软键。

③按EXECUTE 软键，执行波长校准。

校准结束后，返回之前的画面。

5.2 测试条件设置1、校准完成后，自动扫描，自动调整分辨率，得到波长和功率的大致范围。

①按SWEEP AUTO 软键执行自动测量。

123自动扫描结束后的显示②设置扫描范围，按SPAN键。

③设置参考功率和刻度，按LEVEL键，参考功率设为-3dBm，其他为默认值。

④按SETUP键，设置分辨率为最高精度0.02nm。

⑤设置灵敏度，模式为MID，其他条件均为默认值。

⑥设置完成开始测试，执行REPEAT重复扫描或者SINGLE单次扫5~10次后，按STOP键，分析并记录数据。

5.3 分析光猫上电后，用脚本长发光后直接接到测试拓扑中。

1、DFB-LD、FP-LD光源分析①按ANALYSIS，显示与测量波形分析相关的软键菜单②按ANALYSIS 1软键，显示分析功能的选择菜单。

以GPON样机为例，光源类型选择DFB-LD，执行分析，结果显示在数据区域内。

分析：SMSR边模抑制比PEAK WL峰值波长20dB WIDTH带宽CTR WL中心波长注：功率以实际功率计测试为准以EPON样机为例，光源类型选择FP -LD，执行分析。

注意：在分析FP-LD光源时，数据区域内SPEC WIDTH测试的是3dB带宽，与K系数有关，当K=1时，SPEC WIDTH为原始带宽；当K=2时，SPEC WIDTH为修正过后的值，需根据实际需要进行更改。

光谱分析仪常规参数的测量方法（AQ6370光谱分析
仪为例）
 光谱分析仪是在光纤通信产品中常用的测试仪器，本文以AQ6370光谱分析仪为例结合平时的测试工作，介绍了使用光谱分析仪进行一些常规参数的测量方法。

 一、概述
 光谱分析仪是在平时的光通信波分复用产品中较常使用到的仪表，当WDM系统刚出现时，多用它测试信号波长和光信噪比。

其主要特点是动态范围大，一般可达70dB；灵敏度好，可达-90dBm；分辨率带宽小，一般小于0.1nm；比较适合于测试光信噪比。

另外测量波长范围大，一般在
600~1700nm.，但是测试波长精度时却不如多波长计准确。

 Yokogawa AQ6376光谱仪
 安立MS9740A光谱仪。

光谱仪使用方法说明书一、简介光谱仪是一种用于测量物质光谱特性的仪器。

本说明书将详细介绍光谱仪的使用方法及操作步骤，帮助用户正确操作光谱仪，获取准确的测量结果。

二、安装与连接1. 安装：将光谱仪放置在稳定的横平面上，并确保周围环境无干扰。

2. 连接电源：使用附带的电源线连接光谱仪的电源接口，并插入可靠的电源插座。

3. 连接计算机：通过数据线将光谱仪与计算机连接，并确认连接稳定可靠。

三、仪器初始化1. 打开软件：启动光谱仪控制软件并登录系统。

2. 选择设备：在软件界面上选择光谱仪设备，并等待建立连接。

3. 设定参数：根据实际需求，在软件中设定光谱仪的测量参数，如波长范围、光程等。

四、样品准备1. 样品选择：根据所需测量的物质特性，选择适当的样品进行测试。

确保样品完整和无污染。

2. 样品处理：如有需要，对样品进行预处理，如稀释、过滤等操作。

3. 样品装置：将样品置于光谱仪的样品架上，确保样品与仪器接触良好。

五、测量操作1. 调整仪器：按照仪器说明书或软件界面提示，调整光谱仪的参数，使其适应当前测试样品的特性。

2. 开始测量：点击软件界面上的“开始测量”按钮，光谱仪开始对样品进行测量。

3. 测量记录：在测量过程中，软件会实时记录测量数据，并在测量完成后生成相应的结果报告。

六、数据分析与处理1. 数据导出：根据需要，将测量数据导出至Excel或其他数据处理软件，以便进行后续的数据分析与处理。

2. 数据分析：利用统计学方法或其他相关方法对测量数据进行分析，得出有关样品特性的结论。

七、维护与保养1. 仪器清洁：定期清洁光谱仪的外部表面及样品架等部件，保持仪器整洁。

2. 校准检验：定期进行光谱仪的校准检验，确保测量结果准确可靠。

3. 维护保养：遵循光谱仪制造商提供的维护保养指南，进行仪器的常规维护。

八、故障排除1. 故障诊断：当遇到光谱仪无法正常工作或测量结果异常时，首先使用自检功能进行故障诊断。

2. 系统恢复：按照说明书中提供的操作步骤，进行系统的复位或恢复，排除故障。

光谱仪的操作规程光谱仪是一种用于测量物质的光谱的仪器。

它可以通过光的波长和强度来确定物质的特性和组成。

在使用光谱仪时，必须遵守一些操作规程以确保其正常运行和准确测量。

以下是光谱仪的操作规程：1.准备工作在使用光谱仪之前，需要进行一些准备工作。

首先应该检查光谱仪的电源是否稳定，仪器是否正常工作。

对于新的光谱仪，需要先进行初始化设置，根据仪器说明书进行设置。

在操作之前，还需要准备好测试物质的样品，制备好参考样品，并进行标准化处理。

2.光源和检测器设置光谱仪的光源和检测器是关键部分，应该进行正确的设置。

可以选择不同的光源和检测器，根据实验需求选择合适的组合。

在设置光源和检测器时，应该准确调整其位置和角度，以确保光路通畅和信号稳定。

3.样品操作在使用光谱仪进行样品测试时，需要注意以下几点：（1）样品应该在光路上合适的位置，确保光线尽可能地透过样品，避免散射和反射。

（2）对于液体样品，需要使用适当的容器，并保持样品的温度稳定。

避免样品振动和混合。

（3）对于固体样品，需要将其打成粉末或片状，并确保样品的表面光洁度，避免表面凹凸不平和氧化。

（4）对于气体样品，需要使用气体采样器进行采样，并根据实验需求调整采样时间和气压。

4.数据记录与处理在得到测试数据后，需要对数据进行处理和分析。

可以使用相关的数据处理软件进行数据的转换、图像的分析、峰值的提取等。

在数据处理过程中，需要根据实验需求选定正确的参数和算法，确保数据的准确性和可靠性。

5.保养和维护光谱仪是一种精密的仪器，需要进行定期的保养和维护。

在使用和存储过程中，应该注意以下事项：（1）定期清洁和校准仪器的光路和信号传输系统，避免灰尘和污垢影响仪器的性能。

（2）在使用完毕后，及时关闭仪器电源，并避免长时间暴露在光线下。

（3）在存放过程中，应该保持仪器干燥，避免湿气和霉菌滋生。

以上是光谱仪的操作规程，使用光谱仪进行科研工作需要严格遵守相关规定，以保证实验结果的准确可靠，为科学研究提供有力的支持。

AQ6370D光谱仪使用说明 1、目得验证光接口性能就是否满足相关标准要求 2、适用范围AQ6370D光谱仪、职责3资产管理部与操作人员共同负责、组网图或测试环境配置4:5、测试内容、1 开机校准5 AQ6370D得光输入连接器与光输出连接器连接起来。

1、打开电源,FC-FC接口得光纤将、用内部参考光源执行对准调节OPTICAL SYSTEM ALIGNMENT①按②按EXECUTE软键,自动执行对准调节。

几分钟后,对准调节结束,仪器返回之前得画面。

、用内置参考光源进行波长校准3 WL CALIBRATION软键。

①按SYSTEM软键。

②按BUILT-IN SOURCE 返回之前得画面。

,执行波长校准。

校准结束后,软键EXECUTE ③按．2132 测试条件设置、5 ,1、校准完成后,自动扫描自动调整分辨率,得到波长与功率得大致范围。

SWEEP ①按AUTO软键执行自动测量。

自动扫描结束后得显示键。

SPAN按,②设置扫描范围．LEVEL键,其她为默认值。

参考功率设为-3dBm,按③设置参考功率与刻度,。

02nm、0设置分辨率为最高精度,键SETUP④按．其她条件均为默认值。

模式为⑤设置灵敏度,MID,按次后单次扫重复扫描或者执行⑥设置完成开始测试,REPEATSINGLE5~10,STOP分析并记录数据。

键,分析5、3光猫上电后,用脚本长发光后直接接到测试拓扑中。

、DFB-LD、光源分析FP-LD1 显示与测量波形分析相关得软键菜单①按ANALYSIS, 显示分析功能得选择菜单。

软键,②按ANALYSIS 1 ,结果显示在数据区域内。

GPON以样机为例,光源类型选择DFB-LD,执行分析:分析边模抑制比SMSR PEAK WL峰值波长20dB WIDTH带宽CTR WL中心波长:功率以实际功率计测试为准注执行分析。

,光源类型选择FP -LD,样机为例以EPON:分MEAN W平均波PEAK W峰值波SPEC WIDT带宽,SPEC 时当与测试得就是,:注意在分析FP-LD光源时数据区域内SPEC WIDTH3dB带宽,K系数有关,K=1 WIDTH为原始带宽;当需根据实际需要进行更改。

AQ6370D光谱仪使用说明1、目的验证光接口性能是否满足相关标准要求2、适用范围AQ6370D光谱仪3、职责资产管理部和操作人员共同负责4、组网图或测试环境配置5、测试内容：开机校准1、打开电源，FC-FC接口的光纤将AQ6370D的光输入连接器与光输出连接器连接起来。

2、用内部参考光源执行对准调节①按SYSTEM OPTICAL ALIGNMENT②按EXECUTE软键，自动执行对准调节。

几分钟后，对准调节结束，仪器返回之前的画面。

3、用内置参考光源进行波长校准①按SYSTEM WL CALIBRATION 软键。

②按BUILT-IN SOURCE 软键。

③按EXECUTE 软键，执行波长校准。

校准结束后，返回之前的画面。

测试条件设置1、校准完成后，自动扫描，自动调整分辨率，得到波长和功率的大致范围。

①按SWEEP AUTO 软键执行自动测量。

123自动扫描结束后②设置扫描范围，按SPAN键。

③设置参考功率和刻度，按LEVEL键，参考功率设为-3dBm，其他为默认值。

④按SETUP键，设置分辨率为最高精度。

⑤设置灵敏度，模式为MID，其他条件均为默认值。

⑥设置完成开始测试，执行REPEAT重复扫描或者SINGLE单次扫5~10次后，按STOP键，分析并记录数据。

分析光猫上电后，用脚本长发光后直接接到测试拓扑中。

1、DFB-LD、FP-LD光源分析①按ANALYSIS，显示与测量波形分析相关的软键菜单②按ANALYSIS 1软键，显示分析功能的选择菜单。

以GPON样机为例，光源类型选择DFB-LD，执行分析，结果显示在数据区域内。

分析：SMSR边模抑制比以EPON样机为例，光源类型选择FP -LD，执行分析。

分析：MEAN WL平均波长PEAK WL峰值波长SPEC WIDTH带宽注意：在分析FP-LD光源时，数据区域内SPEC WIDTH测试的是3dB带宽，与K系数有关，当K=1时，SPEC WIDTH为原始带宽；当K=2时，SPEC WIDTH为修正过后的值，需根据实际需要进行更改。

光谱仪使用说明书一、产品介绍该光谱仪是一款高精度、高分辨率的光学仪器，主要用于测量光线的波长和强度分布。

它具有稳定性好、操作简便等特点，可广泛应用于物理、化学、生物等领域中的光谱分析和研究。

二、产品结构1. 光谱仪主体光谱仪主体为一个长方形的盒子，内部设有一系列光学元件和光电转换器件。

上方设计有插槽，用于固定待测样品。

底部则有各种控制按钮和接口。

2. 电源适配器电源适配器通过一根连接线与光谱仪主体相连，为其提供稳定的电力供应。

3. 计算机连接线通过计算机连接线，将光谱仪与计算机相连，实现数据的传输和分析。

三、操作步骤1. 准备工作1.1 将光谱仪主体置于平稳的工作台上，并将电源适配器插到电源插座上。

1.2 将计算机连接线的一端插至光谱仪主体的接口，另一端插至计算机的USB接口。

2. 打开软件程序2.1 启动计算机，并打开光谱仪软件程序。

2.2 在软件界面上选择光谱仪型号并点击连接按钮，确保光谱仪与计算机成功连接。

3. 校准仪器3.1 在软件界面上选择校准功能，并按照提示指导，将光谱仪进行校准。

确保校准精度。

3.2 校准完成后，关闭校准功能，进入待测样品的测量操作。

4. 测量样品4.1 将待测样品固定在光谱仪主体的插槽中。

4.2 在软件界面上选择测量功能，并点击测量按钮。

4.3 稍等片刻，光谱仪将自动对待测样品进行光谱分析。

4.4 测量完成后，软件界面将显示测量结果。

5. 数据分析和导出5.1 在测量结果显示界面上，可进行数据分析和处理。

5.2 根据实际需求，选择相应的数据处理算法，并进行操作。

5.3 数据处理完成后，可将结果导出为Excel表格、图片或其他格式。

四、注意事项1. 使用环境光谱仪应在干燥、无尘、无烟雾等干净环境下使用，以避免尘埃或气体对测试结果的干扰。

2. 电源与连接2.1 在使用前，请确保电源适配器的电压范围与当地电力网络相符。

2.2 请确保计算机连接线插拔稳固，避免松动导致数据传输异常。
