散射式浊度仪的研究与设计

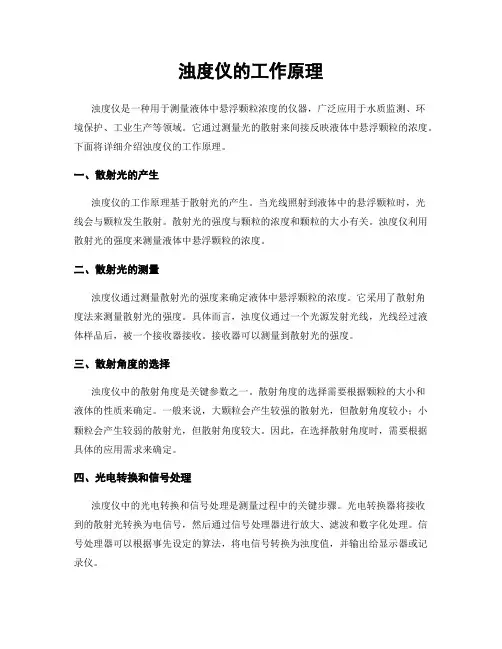

浊度仪的工作原理浊度仪是一种用于测量液体中悬浮颗粒浓度的仪器，广泛应用于水质监测、环境保护、工业生产等领域。

它通过测量光的散射来间接反映液体中悬浮颗粒的浓度。

下面将详细介绍浊度仪的工作原理。

一、散射光的产生浊度仪的工作原理基于散射光的产生。

当光线照射到液体中的悬浮颗粒时，光线会与颗粒发生散射。

散射光的强度与颗粒的浓度和颗粒的大小有关。

浊度仪利用散射光的强度来测量液体中悬浮颗粒的浓度。

二、散射光的测量浊度仪通过测量散射光的强度来确定液体中悬浮颗粒的浓度。

它采用了散射角度法来测量散射光的强度。

具体而言，浊度仪通过一个光源发射光线，光线经过液体样品后，被一个接收器接收。

接收器可以测量到散射光的强度。

三、散射角度的选择浊度仪中的散射角度是关键参数之一。

散射角度的选择需要根据颗粒的大小和液体的性质来确定。

一般来说，大颗粒会产生较强的散射光，但散射角度较小；小颗粒会产生较弱的散射光，但散射角度较大。

因此，在选择散射角度时，需要根据具体的应用需求来确定。

四、光电转换和信号处理浊度仪中的光电转换和信号处理是测量过程中的关键步骤。

光电转换器将接收到的散射光转换为电信号，然后通过信号处理器进行放大、滤波和数字化处理。

信号处理器可以根据事先设定的算法，将电信号转换为浊度值，并输出给显示器或记录仪。

五、校准和维护为了确保浊度仪的准确性和稳定性，需要进行定期的校准和维护。

校准可以通过使用标准溶液来进行，将标准溶液的浊度值与浊度仪测量的值进行比较，从而确定浊度仪的准确性。

维护包括清洁仪器、更换灯泡和滤光片等部件，以及定期检查和校准仪器的各项参数。

六、应用领域浊度仪在水质监测、环境保护和工业生产等领域有着广泛的应用。

在水质监测中，浊度仪可以用于测量水中悬浮颗粒的浓度，从而判断水的清洁程度。

在环境保护中，浊度仪可以用于监测大气中的颗粒物浓度，从而评估空气质量。

在工业生产中，浊度仪可以用于监测液体中悬浮颗粒的浓度，以确保产品质量。

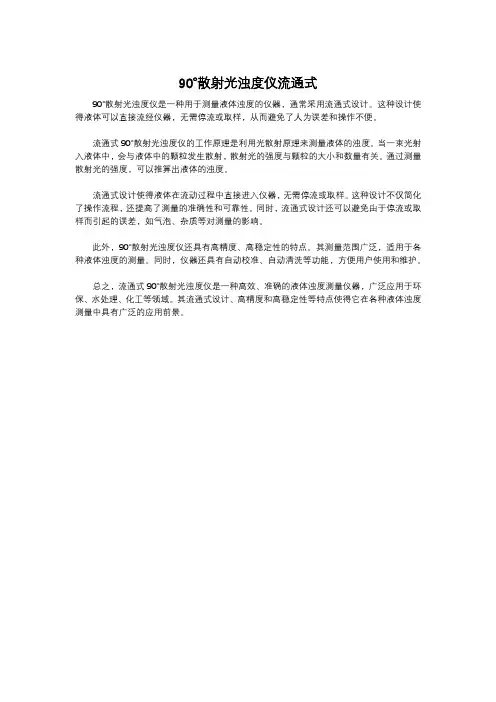

90°散射光浊度仪流通式
90°散射光浊度仪是一种用于测量液体浊度的仪器，通常采用流通式设计。

这种设计使得液体可以直接流经仪器，无需停流或取样，从而避免了人为误差和操作不便。

流通式90°散射光浊度仪的工作原理是利用光散射原理来测量液体的浊度。

当一束光射入液体中，会与液体中的颗粒发生散射，散射光的强度与颗粒的大小和数量有关。

通过测量散射光的强度，可以推算出液体的浊度。

流通式设计使得液体在流动过程中直接进入仪器，无需停流或取样。

这种设计不仅简化了操作流程，还提高了测量的准确性和可靠性。

同时，流通式设计还可以避免由于停流或取样而引起的误差，如气泡、杂质等对测量的影响。

此外，90°散射光浊度仪还具有高精度、高稳定性的特点。

其测量范围广泛，适用于各种液体浊度的测量。

同时，仪器还具有自动校准、自动清洗等功能，方便用户使用和维护。

总之，流通式90°散射光浊度仪是一种高效、准确的液体浊度测量仪器，广泛应用于环保、水处理、化工等领域。

其流通式设计、高精度和高稳定性等特点使得它在各种液体浊度测量中具有广泛的应用前景。

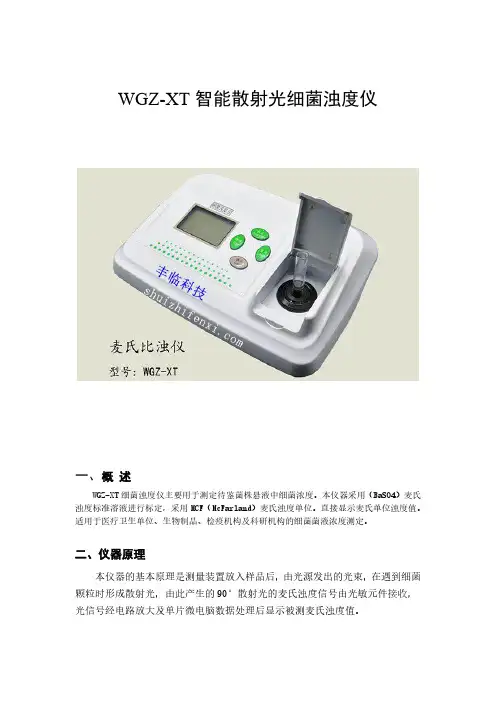

WGZ-XT智能散射光细菌浊度仪一、概述WGZ-XT细菌浊度仪主要用于测定待鉴菌株悬液中细菌浓度。

本仪器采用（BaSO4）麦氏浊度标准溶液进行标定，采用MCF（McFarland）麦氏浊度单位。

直接显示麦氏单位浊度值。

适用于医疗卫生单位、生物制品、检疫机构及科研机构的细菌菌液浓度测定。

二、仪器原理本仪器的基本原理是测量装置放入样品后，由光源发出的光束，在遇到细菌颗粒时形成散射光，由此产生的90°散射光的麦氏浊度信号由光敏元件接收，光信号经电路放大及单片微电脑数据处理后显示被测麦氏浊度值。

三、仪器特点1. 微电脑，触摸式键盘，LCD背光液晶显示屏,使读数更为舒适，且不受自然光的影响。

2. 快捷设置平均测量模式，以最短的时间得到正确的数据。

3. 简洁的操作及适量的测量范围与较高的性价比，更能适合于各行业使用。

4. 独特的定位结构及高精度的光路系统，有效保证测量值的正确性及重复性。

5. 采用低漂移、高精度、稳定性好的电路系统，及高效长寿命光源，可有效保证仪器长时间稳定工作。

6.可贮存20条历史记录，断电不丢失。

四、技术参数产品型号WGZ-XT最小示值0.001 MCF测量范围0～6 MCF（麦氏浊度单位）1MCF=3×108CFU/mL 示值误差±6％(±5％F.S)重复性≤0.5%零点漂移±0.5%F.S产品特点细菌浊度分析直读（MCF）麦氏浊度单位五、工作条件1.仪器应放在干燥的房间内，使用温度5℃－35℃。

2.使用时应放置在平整的工作台面上，且避免震动。

3.室内照明不宜太强，且避免直射日光的照射。

4.尽量远离高强度的磁场，电场及发生高频波的电器设备。

5.避免高温接近仪器。

6.供给仪器的电源：220V±22V，50±1Hz，并必须装有良好接地线。

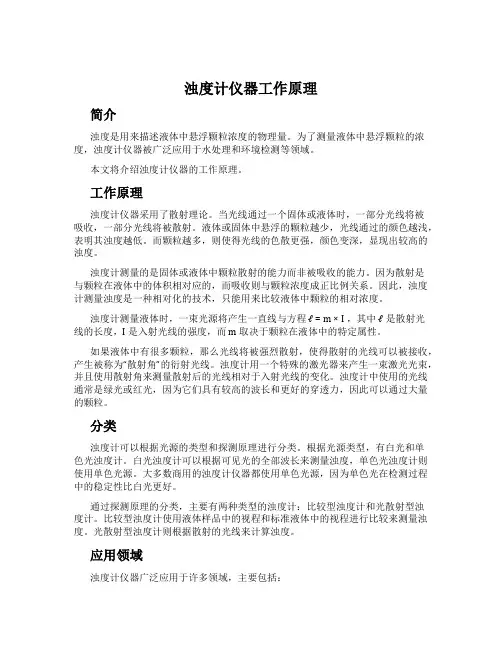

浊度计仪器工作原理简介浊度是用来描述液体中悬浮颗粒浓度的物理量。

为了测量液体中悬浮颗粒的浓度，浊度计仪器被广泛应用于水处理和环境检测等领域。

本文将介绍浊度计仪器的工作原理。

工作原理浊度计仪器采用了散射理论。

当光线通过一个固体或液体时，一部分光线将被吸收，一部分光线将被散射。

液体或固体中悬浮的颗粒越少，光线通过的颜色越浅，表明其浊度越低。

而颗粒越多，则使得光线的色散更强，颜色变深，显现出较高的浊度。

浊度计测量的是固体或液体中颗粒散射的能力而非被吸收的能力。

因为散射是与颗粒在液体中的体积相对应的，而吸收则与颗粒浓度成正比例关系。

因此，浊度计测量浊度是一种相对化的技术，只能用来比较液体中颗粒的相对浓度。

浊度计测量液体时，一束光源将产生一直线与方程ℓ = m × I ，其中ℓ 是散射光线的长度，I 是入射光线的强度，而 m 取决于颗粒在液体中的特定属性。

如果液体中有很多颗粒，那么光线将被强烈散射，使得散射的光线可以被接收，产生被称为“散射角”的衍射光线。

浊度计用一个特殊的激光器来产生一束激光光束，并且使用散射角来测量散射后的光线相对于入射光线的变化。

浊度计中使用的光线通常是绿光或红光，因为它们具有较高的波长和更好的穿透力，因此可以通过大量的颗粒。

分类浊度计可以根据光源的类型和探测原理进行分类。

根据光源类型，有白光和单色光浊度计。

白光浊度计可以根据可见光的全部波长来测量浊度，单色光浊度计则使用单色光源。

大多数商用的浊度计仪器都使用单色光源，因为单色光在检测过程中的稳定性比白光更好。

通过探测原理的分类，主要有两种类型的浊度计：比较型浊度计和光散射型浊度计。

比较型浊度计使用液体样品中的视程和标准液体中的视程进行比较来测量浊度。

光散射型浊度计则根据散射的光线来计算浊度。

应用领域浊度计仪器广泛应用于许多领域，主要包括：•饮用水和工业废水的处理•工业加工中液体透明度的测量•制药和食品加工中对纯度和清洁度的监测•医学实验中对细菌浓度的测量•环境监测中对水体污染程度的评估结论浊度计仪器是一种用于测量液体中颗粒浓度的物理量的仪器。

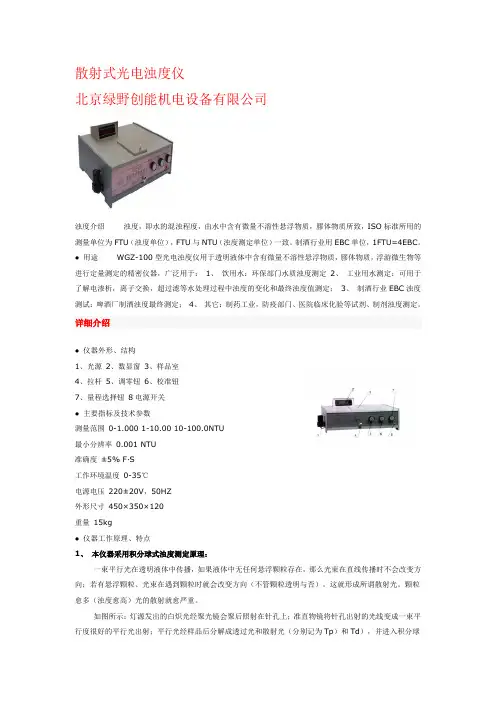

散射式光电浊度仪北京绿野创能机电设备有限公司浊度介绍浊度，即水的混浊程度，由水中含有微量不溶性悬浮物质，膠体物质所致，ISO标准所用的测量单位为FTU（浊度单位），FTU与NTU（浊度测定单位）一致。

制酒行业用EBC单位，1FTU=4EBC。

● 用途WGZ-100型光电浊度仪用于透明液体中含有微量不溶性悬浮物质，膠体物质，浮游微生物等进行定量测定的精密仪器，广泛用于：1、饮用水：环保部门水质浊度测定2、工业用水测定：可用于了解电渗析，离子交换，超过滤等水处理过程中浊度的变化和最终浊度值测定；3、制酒行业EBC浊度测试：啤酒厂制酒浊度最终测定；4、其它：制药工业，防疫部门、医院临床化验等试剂、制剂浊度测定。

详细介绍● 仪器外形、结构1、光源2、数显窗3、样品室4、拉杆5、调零钮6、校准钮7、量程选择钮8电源开关● 主要指标及技术参数测量范围0-1.000 1-10.00 10-100.0NTU最小分辨率0.001 NTU准确度±5% F·S工作环境温度0-35℃电源电压220±20V，50HZ外形尺寸450×350×120重量15kg● 仪器工作原理、特点1、本仪器采用积分球式浊度测定原理：一束平行光在透明液体中传播，如果液体中无任何悬浮颗粒存在，那么光束在直线传播时不会改变方向；若有悬浮颗粒、光束在遇到颗粒时就会改变方向（不管颗粒透明与否）。

这就形成所谓散射光。

颗粒愈多（浊度愈高）光的散射就愈严重。

如图所示：灯源发出的白炽光经聚光镜会聚后照射在针孔上；准直物镜将针孔出射的光线变成一束平行度很好的平行光出射；平行光经样品后分解成透过光和散射光（分别记为Tp）和Td），并进入积分球内。

在积分球内壁上装有二个光敏元件，它们分别接收透过光和散射光。

透过光讯号经电路放大和处理后按下式显示：浊度=K×散射光通量/透过光通量= K×Td/TpK：比例常数2、测量值不受液体色泽影响：假定样品是无色的，进入液体的入射光通量为lo，出射光通量亦为1o。

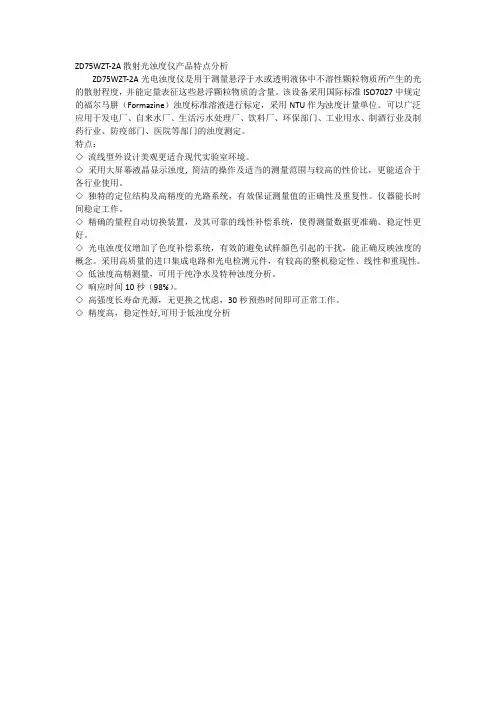

ZD75WZT-2A散射光浊度仪产品特点分析
ZD75WZT-2A光电浊度仪是用于测量悬浮于水或透明液体中不溶性颗粒物质所产生的光的散射程度，并能定量表征这些悬浮颗粒物质的含量。

该设备采用国际标准ISO7027中规定的福尔马肼（Formazine）浊度标准溶液进行标定，采用NTU作为浊度计量单位。

可以广泛应用于发电厂、自来水厂、生活污水处理厂、饮料厂、环保部门、工业用水、制酒行业及制药行业、防疫部门、医院等部门的浊度测定。

特点：
◇流线型外设计美观更适合现代实验室环境。

◇采用大屏幕液晶显示浊度, 简洁的操作及适当的测量范围与较高的性价比，更能适合于各行业使用。

◇独特的定位结构及高精度的光路系统，有效保证测量值的正确性及重复性。

仪器能长时间稳定工作。

◇精确的量程自动切换装置，及其可靠的线性补偿系统，使得测量数据更准确、稳定性更好。

◇光电浊度仪增加了色度补偿系统，有效的避免试样顏色引起的干扰，能正确反映浊度的概念。

采用高质量的进口集成电路和光电检测元件，有较高的整机稳定性、线性和重现性。

◇低浊度高精测量，可用于纯净水及特种浊度分析。

◇响应时间10秒（98%）。

◇高强度长寿命光源，无更换之忧虑，30秒预热时间即可正常工作。

◇精度高，稳定性好,可用于低浊度分析。

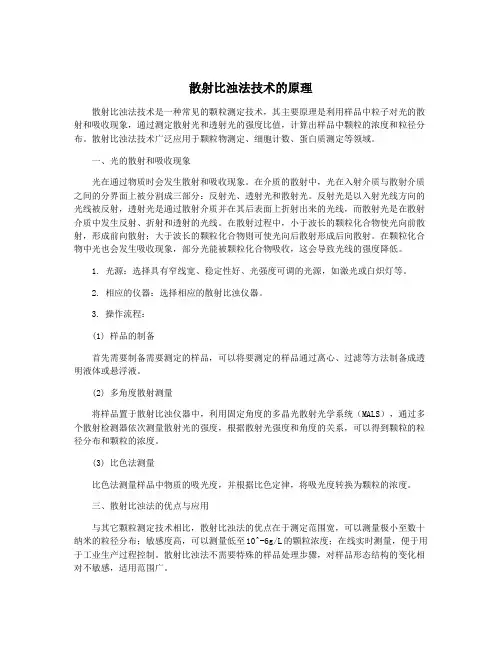

散射比浊法技术的原理散射比浊法技术是一种常见的颗粒测定技术，其主要原理是利用样品中粒子对光的散射和吸收现象，通过测定散射光和透射光的强度比值，计算出样品中颗粒的浓度和粒径分布。

散射比浊法技术广泛应用于颗粒物测定、细胞计数、蛋白质测定等领域。

一、光的散射和吸收现象光在通过物质时会发生散射和吸收现象。

在介质的散射中，光在入射介质与散射介质之间的分界面上被分割成三部分：反射光、透射光和散射光。

反射光是以入射光线方向的光线被反射，透射光是通过散射介质并在其后表面上折射出来的光线，而散射光是在散射介质中发生反射、折射和透射的光线。

在散射过程中，小于波长的颗粒化合物使光向前散射，形成前向散射；大于波长的颗粒化合物则可使光向后散射形成后向散射。

在颗粒化合物中光也会发生吸收现象，部分光能被颗粒化合物吸收，这会导致光线的强度降低。

1. 光源：选择具有窄线宽、稳定性好、光强度可调的光源，如激光或白炽灯等。

2. 相应的仪器：选择相应的散射比浊仪器。

3. 操作流程：(1) 样品的制备首先需要制备需要测定的样品，可以将要测定的样品通过离心、过滤等方法制备成透明液体或悬浮液。

(2) 多角度散射测量将样品置于散射比浊仪器中，利用固定角度的多晶光散射光学系统（MALS），通过多个散射检测器依次测量散射光的强度，根据散射光强度和角度的关系，可以得到颗粒的粒径分布和颗粒的浓度。

(3) 比色法测量比色法测量样品中物质的吸光度，并根据比色定律，将吸光度转换为颗粒的浓度。

三、散射比浊法的优点与应用与其它颗粒测定技术相比，散射比浊法的优点在于测定范围宽，可以测量极小至数十纳米的粒径分布；敏感度高，可以测量低至10^-6g/L的颗粒浓度；在线实时测量，便于用于工业生产过程控制。

散射比浊法不需要特殊的样品处理步骤，对样品形态结构的变化相对不敏感，适用范围广。

散射比浊法技术广泛应用于颗粒物测定、细胞计数、蛋白质测定等领域。

在环境监测中，散射比浊法可以用于水中颗粒物的测定，在生命科学研究中，散射比浊法可以用于细胞计数和蛋白质测定等。

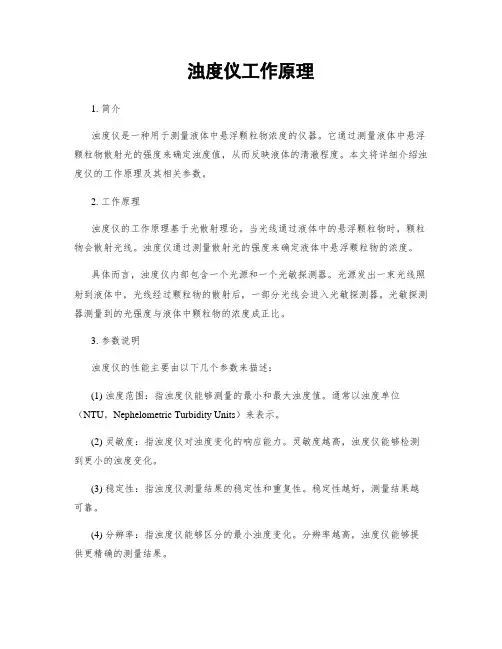

浊度仪工作原理1. 简介浊度仪是一种用于测量液体中悬浮颗粒物浓度的仪器。

它通过测量液体中悬浮颗粒物散射光的强度来确定浊度值，从而反映液体的清澈程度。

本文将详细介绍浊度仪的工作原理及其相关参数。

2. 工作原理浊度仪的工作原理基于光散射理论。

当光线通过液体中的悬浮颗粒物时，颗粒物会散射光线。

浊度仪通过测量散射光的强度来确定液体中悬浮颗粒物的浓度。

具体而言，浊度仪内部包含一个光源和一个光敏探测器。

光源发出一束光线照射到液体中，光线经过颗粒物的散射后，一部分光线会进入光敏探测器。

光敏探测器测量到的光强度与液体中颗粒物的浓度成正比。

3. 参数说明浊度仪的性能主要由以下几个参数来描述：(1) 浊度范围：指浊度仪能够测量的最小和最大浊度值。

通常以浊度单位（NTU，Nephelometric Turbidity Units）来表示。

(2) 灵敏度：指浊度仪对浊度变化的响应能力。

灵敏度越高，浊度仪能够检测到更小的浊度变化。

(3) 稳定性：指浊度仪测量结果的稳定性和重复性。

稳定性越好，测量结果越可靠。

(4) 分辨率：指浊度仪能够区分的最小浊度变化。

分辨率越高，浊度仪能够提供更精确的测量结果。

(5) 响应时间：指浊度仪对浊度变化的响应速度。

响应时间越短，浊度仪能够更快地反应浊度的变化。

(6) 温度影响：指浊度仪测量结果对温度变化的敏感程度。

温度影响越小，浊度仪的测量结果越准确。

4. 应用领域浊度仪广泛应用于各个领域，包括水处理、环境监测、食品饮料、制药等。

具体应用包括：(1) 水处理：浊度仪可用于监测自来水、废水、地下水等水源的浊度，以评估水质的清洁程度。

(2) 环境监测：浊度仪可用于监测河流、湖泊、海洋等水体的浊度，以评估水环境的污染程度。

(3) 食品饮料：浊度仪可用于检测果汁、牛奶、啤酒等液体食品中的悬浮颗粒物，以保证产品质量。

(4) 制药：浊度仪可用于监测药水、注射液等药品中的颗粒物，以确保药品的纯度和安全性。

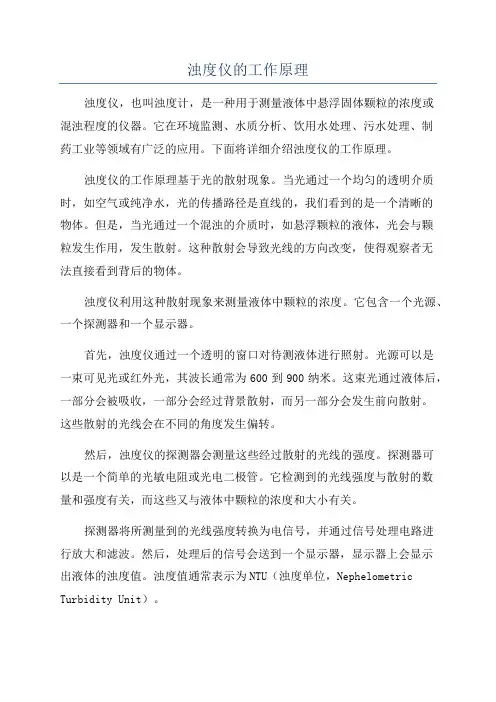

浊度仪的工作原理浊度仪，也叫浊度计，是一种用于测量液体中悬浮固体颗粒的浓度或混浊程度的仪器。

它在环境监测、水质分析、饮用水处理、污水处理、制药工业等领域有广泛的应用。

下面将详细介绍浊度仪的工作原理。

浊度仪的工作原理基于光的散射现象。

当光通过一个均匀的透明介质时，如空气或纯净水，光的传播路径是直线的，我们看到的是一个清晰的物体。

但是，当光通过一个混浊的介质时，如悬浮颗粒的液体，光会与颗粒发生作用，发生散射。

这种散射会导致光线的方向改变，使得观察者无法直接看到背后的物体。

浊度仪利用这种散射现象来测量液体中颗粒的浓度。

它包含一个光源、一个探测器和一个显示器。

首先，浊度仪通过一个透明的窗口对待测液体进行照射。

光源可以是一束可见光或红外光，其波长通常为600到900纳米。

这束光通过液体后，一部分会被吸收，一部分会经过背景散射，而另一部分会发生前向散射。

这些散射的光线会在不同的角度发生偏转。

然后，浊度仪的探测器会测量这些经过散射的光线的强度。

探测器可以是一个简单的光敏电阻或光电二极管。

它检测到的光线强度与散射的数量和强度有关，而这些又与液体中颗粒的浓度和大小有关。

探测器将所测量到的光线强度转换为电信号，并通过信号处理电路进行放大和滤波。

然后，处理后的信号会送到一个显示器，显示器上会显示出液体的浊度值。

浊度值通常表示为NTU（浊度单位，Nephelometric Turbidity Unit）。

浊度仪还可以根据具体的测量要求进行进一步的处理和分析。

例如，通过设置指定的阈值，可以将液体分为不同的浊度区间，表示不同的水质。

还可以通过与其他传感器（如温度传感器）进行联合测量，对浊度进行修正和补偿，提高浊度测量的准确度。

总的来说，浊度仪的工作原理是基于光的散射现象。

通过测量散射光的强度，可以推断出液体中悬浮颗粒的浓度和大小。

这种测量原理简单直观，且测量速度快、操作方便，因此在各个领域得到了广泛的应用。

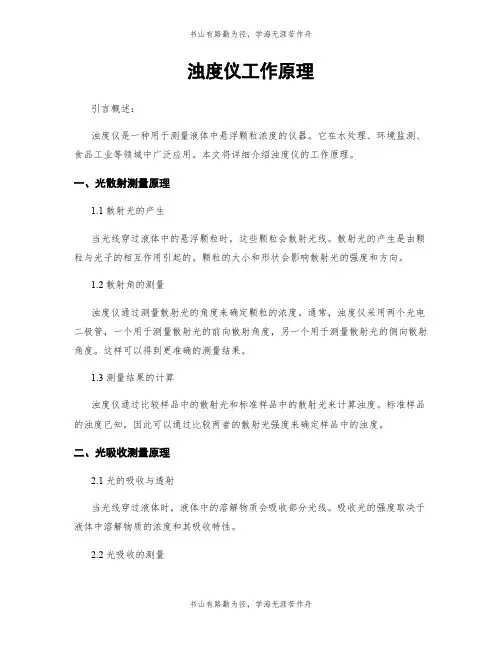

浊度仪工作原理引言概述：浊度仪是一种用于测量液体中悬浮颗粒浓度的仪器。

它在水处理、环境监测、食品工业等领域中广泛应用。

本文将详细介绍浊度仪的工作原理。

一、光散射测量原理1.1 散射光的产生当光线穿过液体中的悬浮颗粒时，这些颗粒会散射光线。

散射光的产生是由颗粒与光子的相互作用引起的。

颗粒的大小和形状会影响散射光的强度和方向。

1.2 散射角的测量浊度仪通过测量散射光的角度来确定颗粒的浓度。

通常，浊度仪采用两个光电二极管，一个用于测量散射光的前向散射角度，另一个用于测量散射光的侧向散射角度。

这样可以得到更准确的测量结果。

1.3 测量结果的计算浊度仪通过比较样品中的散射光和标准样品中的散射光来计算浊度。

标准样品的浊度已知，因此可以通过比较两者的散射光强度来确定样品中的浊度。

二、光吸收测量原理2.1 光的吸收与透射当光线穿过液体时，液体中的溶解物质会吸收部分光线。

吸收光的强度取决于液体中溶解物质的浓度和其吸收特性。

2.2 光吸收的测量浊度仪通过测量透射光的强度来确定液体中溶解物质的浓度。

透射光的强度与溶解物质的浓度成反比关系。

2.3 测量结果的计算浊度仪使用比色法来计算溶解物质的浓度。

比色法是通过测量样品和标准溶液的透射光强度，并根据它们的吸光度之差来计算溶解物质的浓度。

三、浊度仪的工作原理选择3.1 根据测量需求选择原理根据实际测量需求，可以选择光散射测量或光吸收测量原理。

光散射测量适用于测量颗粒浓度较高的样品，而光吸收测量适用于测量溶解物质浓度较高的样品。

3.2 选择合适的测量范围根据样品的浊度或溶解物质浓度，选择合适的测量范围。

浊度仪通常具有多个测量范围可供选择，以适应不同样品的浓度范围。

3.3 校准和维护为了确保测量结果的准确性，浊度仪需要进行定期的校准和维护。

校准通常通过使用标准样品进行，维护包括清洁仪器和更换光源等。

四、浊度仪的应用领域4.1 水处理浊度仪在水处理过程中用于监测水质的浑浊程度，以及悬浮颗粒的浓度。

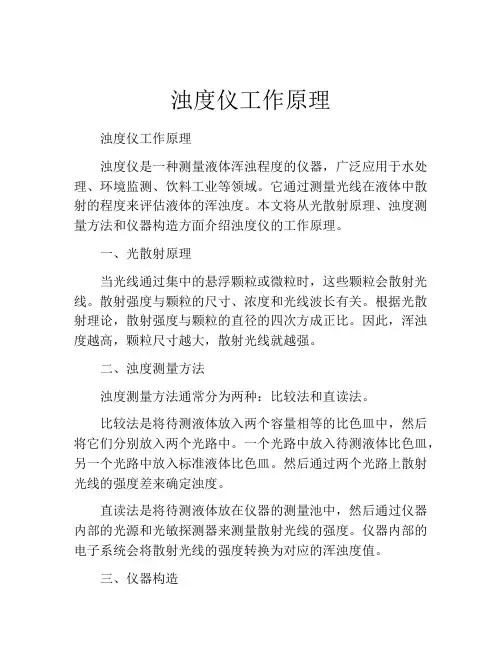

浊度仪工作原理浊度仪工作原理浊度仪是一种测量液体浑浊程度的仪器，广泛应用于水处理、环境监测、饮料工业等领域。

它通过测量光线在液体中散射的程度来评估液体的浑浊度。

本文将从光散射原理、浊度测量方法和仪器构造方面介绍浊度仪的工作原理。

一、光散射原理当光线通过集中的悬浮颗粒或微粒时，这些颗粒会散射光线。

散射强度与颗粒的尺寸、浓度和光线波长有关。

根据光散射理论，散射强度与颗粒的直径的四次方成正比。

因此，浑浊度越高，颗粒尺寸越大，散射光线就越强。

二、浊度测量方法浊度测量方法通常分为两种：比较法和直读法。

比较法是将待测液体放入两个容量相等的比色皿中，然后将它们分别放入两个光路中。

一个光路中放入待测液体比色皿，另一个光路中放入标准液体比色皿。

然后通过两个光路上散射光线的强度差来确定浊度。

直读法是将待测液体放在仪器的测量池中，然后通过仪器内部的光源和光敏探测器来测量散射光线的强度。

仪器内部的电子系统会将散射光线的强度转换为对应的浑浊度值。

三、仪器构造浊度仪主要由光源、测量池和光敏探测器组成。

光源通常采用LED（发光二极管）或激光器。

它们通过产生光线以照亮待测液体，并使液体中的颗粒散射光线。

测量池是液体进入的地方，通常是一个透明的腔体。

待测液体会填满测量池，使光线通过液体时与颗粒发生散射。

光敏探测器是用于测量散射光线强度的装置。

它通常由光电二极管组成，能够将光信号转换为电信号。

浊度仪还有一个关键的部分是信号处理系统，它负责处理光敏探测器测量到的信号，并将其转换为对应的浑浊度值。

这个系统通常由微处理器和显示屏组成。

四、浊度测量实例以直读法为例，描述一下浊度测量实例的过程：1. 打开浊度仪，待仪器预热完成后将待测液体倒入测量池中。

2. 校准仪器，根据仪器的操作说明将标准溶液置于测量池中，根据测得的浊度值调整零点和灵敏度。

3. 将标准溶液移除，再次将待测液体倒入测量池中。

4. 仪器会发出光源，照射待测液体。

光线经过液体时会与液体中的颗粒发生散射。

散射式浊度仪的改进和应用摘要：探讨散射式浊度仪的测试机理和改进方法。

测试结果表明，采用新型单色电子光源和配备发光强度稳定电路的散射式浊度仪具有低浊度范围准确性和灵敏度高，至100NTU线性好，不须经常调整零点和重新标定，耗电量少，光源寿命长和抗色度干扰能力强等特点，适用于水厂提高滤池效果和监测出水水质。

关键词：过滤浊度仪器Improvement and Application of Diffusion NephelometerAbstract:The measuring mechanism of diffusion nephelometer and methods for its improvement were studied，the result of which shows that the diffusion nephelometer us ing a new-type monochromatic electronic light source and provided with a luminous intensity stabilizing circuit is featured by high accuracy and sensitivity in case of narrow range of NTU，with good linearity up to 100 NTU，without frequent adjustment of zero point and re-calibration，less consumption of power，long life of light source，strong resistance to color interference，etc.，and is，therefore，suitable for the improvement of the efficiency of filiter ta nks and the monitoring of the quality of outlet water in w ater plants．Key words:water treatment；filtration；turbidity；instrument随着社会经济的发展，对给水水质的要求越来越高。

基于物联网技术的水质浊度散射实验等解测量与分析1. 内容描述本实验致力于探讨物联网技术在水质浊度散射实验解测量中的应用与分析。

水质浊度是衡量水体中悬浮微粒对光线透射程度的一种指标，它对于了解水体质量，尤其是饮用水和工业用水的水质具有非常重要的意义。

传统的水质浊度测量方法往往受到多种因素的限制，包括人为操作误差、环境影响等。

本研究引入了物联网技术，以期通过自动化和智能化的手段提高水质浊度测量的准确性和效率。

本实验的主要内容分为以下几个部分：首先，利用物联网技术构建水质浊度散射实验系统，该系统包括传感器、数据采集器、数据传输模块等关键部件。

通过传感器采集水样中的散射光信号，利用特定的算法将散射光信号转化为浊度数据。

运用数据分析工具对所采集的数据进行处理和分析，通过比对和分析实验数据与物联网技术的关联性，得出关于水质浊度的精准测量结果。

分析这些测量结果的应用场景及其可能产生的价值，比如对水资源管理的帮助，以及未来在水质监测领域的发展趋势和潜力。

通过本实验的研究，旨在为物联网技术在水质监测领域的应用提供理论和实践依据。

1.1 研究背景随着工业化和城市化的快速发展，水资源污染问题日益严重，已成为全球性的挑战。

水质监测作为环境保护和水资源管理的重要手段，对于及时发现和预警水质问题、保障公众健康和生态环境安全具有重要意义。

传统的水质监测方法往往依赖于人工采样、实验室分析和现场快速检测设备，存在监测周期长、成本高、实时性差等问题。

物联网技术的兴起为水质监测提供了新的解决方案，通过将传感器节点部署在水体中，物联网技术可以实现对水质参数的实时、连续、在线监测。

水质浊度是反映水体污染程度的重要指标之一，浊度的测量不仅可以判断水质的好坏，还可以间接反映水体中悬浮物的含量，对于水体的生态修复和污染防治具有重要的指导意义。

基于物联网技术的水质监测系统在水体监测领域得到了广泛应用。

这些系统通过集成多种传感器，如浊度传感器、pH值传感器、溶解氧传感器等，实现对水体中多参数的同步监测。

分析与监测长寿命、高稳定散射光浊度仪的研制李修雷(上海市工业用水技术中心)摘要本文通过对国内外浊度仪性能的研究比较,探索了延长浊度仪的使用寿命和提高其稳定性的途径,通过采用一种结构独特的电子发光组件作为光源,设计出XZ-1型散射光浊度仪,通过实验检测和专业检测部门测试,达到了预期的目的。

关键词浊度发光元件散射光1国内外浊度仪的现状从目前的资料来看,国内浊度仪大部采用白炽灯作为仪表光源。

用户在实际使用中,每次开机后需预热,且测量电路易受温度影响,每次要用零度水调零,比较麻烦。

若调零不正确,则直接影响被测参数的精度。

而白炽灯作为光源,其调整管耗散功率较大,时间一长,就造成仪表内温度上升,从而引起电子元件产生温度漂移,导致读数不稳定,而灯泡在使用一段时间后会发黑,产生老化光衰,从而影响浊度仪的稳定性和灵敏度。

一般来说,国产灯泡的寿命为350小时左右,国外进口的为8000小时左右。

因此用户需要经常重新标定或送交生产厂修理,以上种种,势必造成使用不便及费用上升。

反观国外生产厂家已经从可靠性、长寿命等方面着手,开发出新一代电子发光的浊度仪,典型的如美国H ach公司生产的2100N IS,2100ANIS台式浊度仪和袖珍浊度分析系统以及大湖公司生产的T53/8320连续浊度仪,该类浊度仪均采用寿命较长的电子发光元件,性能可靠,耗电量小,但价格相对来说较为昂贵。

通过分析比较国内外浊度仪的各自特点,取长补短,既要长寿命高稳定,又要价格合理。

这是本项研究的目的。

2XZ-1型浊度仪的原理众所周知,散射光浊度仪的设计依据是瑞利理论和米氏定律,即I R=KNI O,式中I R 为散射光光强,K为常数,N为单位体积内颗粒数,I O为入射光光强。

从公式中可知,若能保证入射光光强I O恒定不变,则散射光信号I R仅与样品中颗粒数N成正比,这样系统就可以很稳定地达到线性了。

传统的浊度仪的不足之处就在于将灯泡作为光源,而灯泡由于冷热态电阻变化,灯泡老化等原因,使得入射光光强I O不是常数,因此,需要经常调整,稳定性较差。

基于4G的散射式浊度仪设计徐江陵; 刘德红【期刊名称】《《仪表技术与传感器》》【年(卷),期】2019(000)011【总页数】4页(P41-44)【关键词】散射式浊度仪; 物联网; 浊度探头; 4G【作者】徐江陵; 刘德红【作者单位】武汉科技大学城市学院机电工程学部湖北武汉 430083【正文语种】中文【中图分类】TP9340 引言我国水资源比较匮乏，水质污染问题严重，因此必须提高水质监测水平，实时掌握水质变化情况[1]。

水中杂质的数量和种类是衡量水质好坏的重要标准之一，传统的水质监测方法是抽样检测，即对待测水质进行抽样送检，通过化学检测的方法提取待测水质中的杂质，此种过程较为复杂且周期长。

为了准确快速地监测水质变化情况，本文设计了一种基于4G的散射式浊度仪，其采用物理检测方法，利用浊度探头将水质的浑浊度转换为可被测量的电压信号，通过绘制传感器输出的电压信号与水质浊度值之间的关系，再反推出水质的浊度值，以此来衡量水质的变化情况[2-3]。

系统在数据传输上选用的是4G传输方式，其具有传输速率快、实时性好等优点，可将待测水质的变化情况实时地反馈到数据监测中心，便于工作人员及时掌握水质的变化情况。

1 浊度法测量原理浊度法检测水质利用的是光的散射原理，其检测方法遵循的是国际标准ISO7027《水质浊度的测量》的规定，即利用波长为860 mm的红外光源照射待测水质[4]，光源的入射方向和检测方向需保持90°，检测原理图如图1所示。

红外光源发出的红外光经过透镜后再射入待测水质中，透镜的作用是保持光源可以平行地射入到水质中，待测水质中的颗粒会使光线产生散射现象，散射光的强弱随浊度的增加逐渐上升，接收端的红外二极管将接收到的散射光转换为电信号，电信号的强弱与散射光的强弱成正比。

系统就是利用传感器输出电压信号与水质浊度值的关系反推出水质的浊度值。

图1 水质检测原理图2 系统硬件设计系统硬件电路是由数据采集模块、数据处理模块以及数据传输模块3部分组成[5-6]。
