16G101图集筏形基础的分类

详解钢筋16G101图集（06）--基础构造问题1：柱纵向钢筋在基础内如何锚固？
问题2：混凝土墙竖向钢筋在基础内的锚固有何要求？
问题3：当框架柱纵向钢筋、混凝土墙竖向钢筋保护层厚度不大于5d时，在锚固区内有何构造要求？
问题4：独立深基础短柱在什么情况下使用？有何构造要求？柱内纵向钢筋如何锚固？箍筋加密区范围有何要求？
问题5：梁板式条形基础和板式条形基础分布钢筋如何设置？条形基础受力钢筋减短有何规定？问题6：基础梁、梁板式筏形基础平板中上部纵向钢筋是否可以截断不连通？其纵向受力钢筋连接区域有何要求？
问题7：基础梁及基础次梁纵向钢筋在端支座锚固有何要求？若在端支座处有外伸时如何处理？
问题8：筏形基础底板上剪力墙洞口处设置下过梁时，有何构造要求？
问题9：梁板式筏形基础中钢筋排布应注意什么问题？底平梁板式筏形基础钢筋如何排布？顶平梁板式筏形基础钢筋如何排布？
问题10：筏形基础平板什么部位需要封边？有何构造要求？
问题11：筏形基础电梯基坑及集水坑等配筋构造有何要求？
问题12：独立基础底板的配筋有何构造要求？桩基础承台下部钢筋网片是否与扩展基础相同？
问题13：三桩承台受力钢筋如何布置？其构造要求有哪些？
问题14：承台梁纵向钢筋如何连接、锚固？
问题15：桩伸入筏形基础板、承台及承台梁内的长度有何要求？桩中的纵向钢筋有何锚固要求？当采用一柱一桩无承台时，柱纵向钢筋如何锚固？桩顶箍筋加密范围有何要求？。

超详细！16G101图集变化需要掌握的要点总则与一般构造重点掌握：2.1, 总则--16G101-1适用于抗震设防烈度为6~9度地区的现浇混凝土框架，剪力墙，和部分框支剪力墙结构，取消了原11G说明第5条的非抗震。

增加了设计依据GB18306-2015<中国地震动参数区划图>2.2 ，新增构件-增加剪力墙拉筋弯钩构造详图2.4, 封闭箍筋及拉筋弯钩构造。

1，16G58页-11G53页重点掌握：1.区分基本锚固长度lab、labe和la、lae，理解修正系数的应用。

2.在梁和柱混凝土等级不同时以节点区柱子的锚固为准。

3.取消修正系数运算过程减少错误理解。

3、新增16G60页重点掌握：①绑扎搭接接头率百分比直接表述，简易明了。

②注2：明确不同直径钢筋搭接要求.连接区段长度按大的3.注3-6绑扎搭接仍需修正系数4.本页非抗震数据以57页lab为基数计算。

抗震LlE见61页（61页遗漏%100连接）点我：领取工程大礼包。

5、 16g101-3第64页重点掌握：1.墙竖向插筋在基础中的构造（增加隔二布一做法）2.改插筋弯折最小值1503.注写6当采取有效定位措施时，1-1钢筋插入基础满足锚固即可。

4墙插筋，基础内定位筋，锚固区横向筋。

（易遗漏）6、 16g101-3第65页重点掌握：改1.墙边缘构件竖向插筋在基础中的构造2.增边缘构件角部纵筋基础内箍筋详图。

3.墙边缘柱插筋.基础内箍筋遗漏点。

7、 16g101-3第66页重点掌握：改1.柱竖向插筋在基础中的构造2.增加注写4（基础1200的轴心受压及小偏心柱构件.1400以上的所有柱构件可仅将四角插到基础底部。

）3.柱插筋，基础内定位筋增点8.16G63页-11G第57页重点掌握：1.嵌固部位在基础顶面，了解各种连接的构造要求。

2.上，下层多出的钢筋如何锚固3.上下层变直径的钢筋如何连接4.改嵌固部位的注写方法如地下室顶用双虚线表示，搭接范围按嵌固部位（详11页）10、16G65- 11g第61页重点掌握：①了解框架柱.墙柱.梁柱加密箍筋构造。

第七章:基础平法标准构造详图及三维示意图-129-剪力墙竖向钢筋剪力墙水平钢筋剪力墙拉筋筏板基础底部钢筋网1a-1a(内剪力墙）审核校对设计墙身竖向分布钢筋在基础中的构造1-1(外剪力墙）基础高度满足墙身竖向钢筋直锚时墙竖向分布钢筋隔二下一伸入基础中支承载筏板基础的钢筋网片上。

锚固弯钩的水平段为6d ≥150 1a-1a 基础高度不满足墙身竖向钢筋直锚时墙竖向分布钢筋全部伸入基础中支承载筏板基础的钢筋网片上。

锚固弯钩的水平段为15d （做法见详图①）(外剪力墙）筏板基础中部约束边转角墙2约束边翼墙约束边转角墙审核校对设计页图集号16G101-3-661.图中hj 为基础底面至基础顶面的髙度。

对于带基础梁的基础为基础梁顶面至基础梁底面的高度。

当柱两侧基础梁标 高不同时取较低标髙。

2.锚固区横向箍筋应满足直径≥d /4为插筋最大直径)， 间距≤10d(d 为插筋最小直径） 且<100mm 的要求。

3.当插筋部分保护层厚度不一致情况下（ 如部分位于板中部分位于梁内）,保护层厚度小于的部位应设置锚固区横向箍 筋。

4.当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm ，或当柱为大偏心受压，独立基础，条形基础 高度不小于1400mm 时，可仅将柱四角插筋伸至底板钢筋网上(伸至底板钢筋网上的柱插筋之间间距不应大于1000mm),其他 钢筋满足锚固长度LaE(La )即可。

5.图中d 为插筋直径。

间距≤500.且不小于两道矩形封闭箍筋（非复合筋）插至基础底板部支在底板钢筋网上弯折长度6d且，≥150基础顶面基础底面基础顶面基础底面间距≤500.且不小于两道矩形封闭箍筋（非复合筋）插至基础底板部支在底板钢筋网上锚固区横向箍筋(非复合筋)基础底面基础顶面基础顶面基础底面弯折长度6d且，≥150锚固区横向箍筋(非复合筋)插至基础底板部支在底板钢筋网上长度为≥0.6L abE (≥0.6L aB )柱纵筋在基础中构造注：-13-基础底面基础顶面间距≤500.且不小于两道矩形封闭箍筋（非复合筋）插至基础底板部支在底板钢筋网上501006d且≥150h j(a )保护层厚度＞5d ;基础高度满足直锚插筋保护层厚度＞5d ;基础高度不满足直锚基础保护层厚度≤5d ;基础高度满足直锚基础底面基础顶面间距≤500.且不小于两道矩形封闭箍筋（非复合筋）50100h j1-基础底面基础顶面插至基础底板部支在底板钢筋网上501006d且≥150h j锚固区横向箍筋(非复合筋)基础底面基础顶面50100h j1-锚固区横向箍筋(非复合筋)基础底面基础顶面插至基础底板部支在底板钢筋网上(≥0.6L )≥0.6L 基础保护层厚度≤5d ;基础高度不满足直锚基础底面基础顶面插至基础底板部支在底板钢筋网上(≥0.6L )≥0.6L 15d 15d6d且≥150-130-审核校对设计页图集号16G101-3-67独立基础DJ J 、DJ 底板配筋构造独立基础BJ J 、BJ P 底板配筋构造独立基础DJ J 、DJ BJ P 底板配筋构造独立基础底板配筋构造适用于普通独立基础和杯口独立基础。

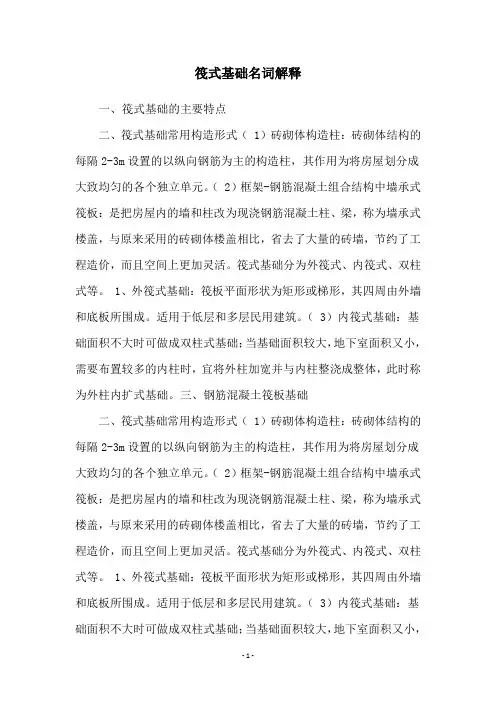

筏式基础名词解释一、筏式基础的主要特点二、筏式基础常用构造形式（ 1）砖砌体构造柱：砖砌体结构的每隔2-3m设置的以纵向钢筋为主的构造柱，其作用为将房屋划分成大致均匀的各个独立单元。

（ 2）框架-钢筋混凝土组合结构中墙承式筏板：是把房屋内的墙和柱改为现浇钢筋混凝土柱、梁，称为墙承式楼盖，与原来采用的砖砌体楼盖相比，省去了大量的砖墙，节约了工程造价，而且空间上更加灵活。

筏式基础分为外筏式、内筏式、双柱式等。

1、外筏式基础：筏板平面形状为矩形或梯形，其四周由外墙和底板所围成。

适用于低层和多层民用建筑。

（ 3）内筏式基础：基础面积不大时可做成双柱式基础；当基础面积较大，地下室面积又小，需要布置较多的内柱时，宜将外柱加宽并与内柱整浇成整体，此时称为外柱内扩式基础。

三、钢筋混凝土筏板基础二、筏式基础常用构造形式（ 1）砖砌体构造柱：砖砌体结构的每隔2-3m设置的以纵向钢筋为主的构造柱，其作用为将房屋划分成大致均匀的各个独立单元。

（ 2）框架-钢筋混凝土组合结构中墙承式筏板：是把房屋内的墙和柱改为现浇钢筋混凝土柱、梁，称为墙承式楼盖，与原来采用的砖砌体楼盖相比，省去了大量的砖墙，节约了工程造价，而且空间上更加灵活。

筏式基础分为外筏式、内筏式、双柱式等。

1、外筏式基础：筏板平面形状为矩形或梯形，其四周由外墙和底板所围成。

适用于低层和多层民用建筑。

（ 3）内筏式基础：基础面积不大时可做成双柱式基础；当基础面积较大，地下室面积又小，需要布置较多的内柱时，宜将外柱加宽并与内柱整浇成整体，此时称为外柱内扩式基础。

三、钢筋混凝土筏板基础。

当地基软弱时，可在筏板下设置抗冲桩，提高地基承载力。

同时对墙体起了加强作用，而底板也能起到一定的防潮作用。

构造柱和圈梁要求1）设置位置：要求设置在砌体与框架柱交接处、砌体转角处和沿外墙高度每隔5m左右处。

2）截面尺寸：对构造柱，一般可用Φ6，也可用Φ8。

3）材料要求：砌体内部配置构造柱的部位，应选择具有足够的竖向承载力的材料。

11G101－3独立基础、条形基础、筏形基础及桩基承台P58~P59墙、柱插筋构造（变）所有墙插筋，弯钩均不得小于6d；当hj≤lae（板厚不满足直锚长度）时，弯锚15d；所有柱插筋，弯钩均不得小于6d且150；当hj≤lae（板厚不满足直锚长度）时，弯锚15d。

当插筋部分保护层厚度小于5d（无外伸时，外部插筋），锚固区应设横向钢筋（或箍筋），间距不小于100mm。

增。

当设计指出墙外侧纵筋与底板纵筋搭接连接时，基础底板钢筋应伸至基础顶面。

变。

取消了原图集按插入长度的不同确定弯钩长度的做法。

新提出了锚固区加水平钢筋的做法。

当柱为轴心受压或小偏心受压，独立基础、条形基础高度不小于1200mm时，或当柱为大偏心受压，独立基础、条形基础高度不小于1400mm时，可仅将柱四角插筋伸至底板钢筋网上（伸至底板钢筋网上的柱插筋之间间距不应大于1000mm），其它钢筋满足锚固长度lae即可。

P60独立基础DJJ、DJP、BJJ、BJP底板配筋构造1、独立基础底板双向交叉钢筋长向设置在下，短向设置在上。

2、基础底板钢筋距边缘≤75且≤S/2处起设。

3、坡形独立基础的上边缘每边超出柱边50mm。

2.2.1设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施。

P61双柱普通独立基础（即“不设基础梁的”）底部与顶部配筋构造1、图集注：双柱普通独立基础底部双向交叉钢筋，根据基础两个方向从柱外缘至基础外缘的伸出长度ex和ex’的大小，较大者方向的钢筋设置在下，较小者方向的钢筋设置在上。

2、顶部纵筋设置在下，分布筋设置在上。

3、顶部纵筋的锚固长度统一从柱内边缘算起（不再分“柱内”和“柱外”）。

（变。

原06G101－6，P45：柱外顶部纵筋锚固长度从柱中心线算起）P62设置基础梁的双柱普通独立基础配筋构造1、图集注：双柱独立基础底部短向受力钢筋设置在基础梁纵筋之下，与基础梁箍筋的下水平段位于同一层面。

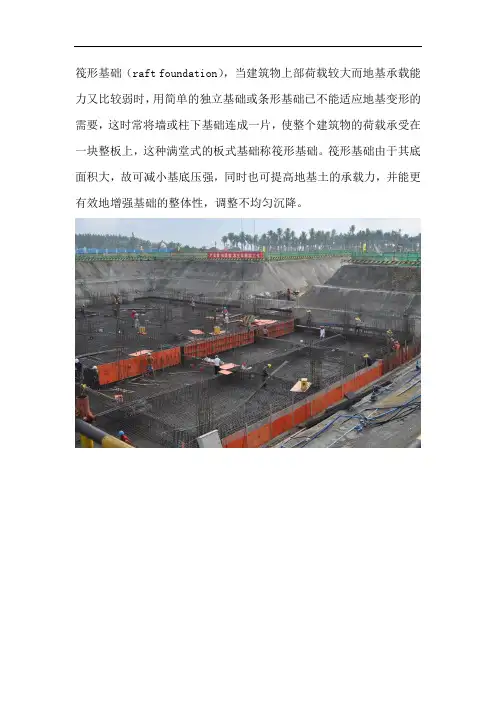

筏形基础（raft foundation），当建筑物上部荷载较大而地基承载能力又比较弱时，用简单的独立基础或条形基础已不能适应地基变形的需要，这时常将墙或柱下基础连成一片，使整个建筑物的荷载承受在一块整板上，这种满堂式的板式基础称筏形基础。

筏形基础由于其底面积大，故可减小基底压强，同时也可提高地基土的承载力，并能更有效地增强基础的整体性，调整不均匀沉降。

独立基础杯形基础条形基础一般按照构件的不同可以分为三类：墙下条形基础、柱间条形基础、混凝土墙--柱下混合条形基础，后者一般用于框架剪力墙结构。

条形基础不同于独立柱基础的地方在于，独立柱基是接近方形的双方向受力构件，双向受力构件是要验算冲切力的，而条形基础是单方向受力构件，是要验算剪切力的。

按基础构造形式划分条形基础、独立基础、满堂基础（筏板基础、箱型基础）和桩基础。

（一）条形基础：当建筑物采用砖墙承重时，墙下基础常连续设置，形成通长的条形基础。

当柱下独立基础不能满足承载力，或地基变性要求时，也可以做成柱下混凝土条形基础。

（二）独立基础：当建筑物上部为框架结构或单独柱子时，常采用独立基础；若柱子为预制时，则采用杯形基础形式。

（三）满堂基础：当上部结构传下的荷载很大、地基承载力很低、独立基础不能满足地基要求时，常将这个建筑物的下部做成整块钢筋混凝土基础，成为满堂基础。

按构造又分为筏板基础和箱形基础两种。

筏板基础：是埋在地下的连片基础，适用于有地下室或地基承载力较低、上部传来的荷载较大的情况。

箱型基础：当伐形基础埋深较大，并设有地下室时，为了增加基础的刚度，将地下室的底板、顶板和墙浇制成整体箱形基础。

箱形的内部空间构成地下室，具有较大的强度和刚度，多用于高层建筑。

（四）桩基础：当建造比较大的工业与民用建筑时，若地基的软弱土层较厚，采用浅埋基础不能满足地基强度和变形要求，常采用桩基。

桩基的作用是将荷载通过桩传给埋藏较深的坚硬土层，或通过桩周围的摩擦力传给地基。

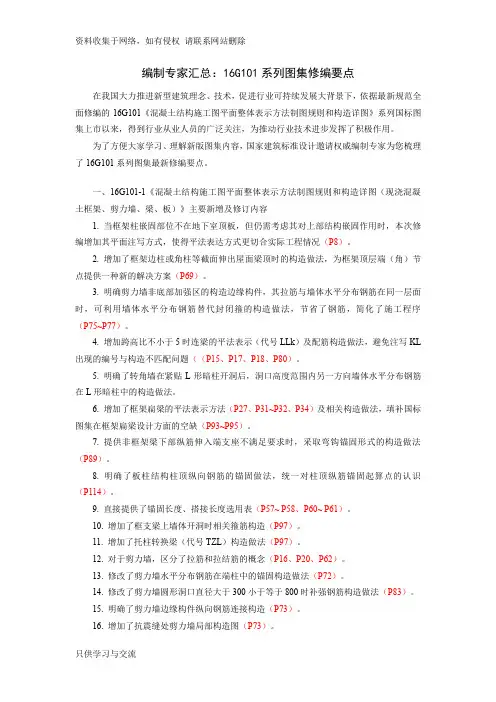

编制专家汇总：16G101系列图集修编要点在我国大力推进新型建筑理念、技术，促进行业可持续发展大背景下，依据最新规范全面修编的16G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列国标图集上市以来，得到行业从业人员的广泛关注，为推动行业技术进步发挥了积极作用。

为了方便大家学习、理解新版图集内容，国家建筑标准设计邀请权威编制专家为您梳理了16G101系列图集最新修编要点。

一、16G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》主要新增及修订内容1. 当框架柱嵌固部位不在地下室顶板，但仍需考虑其对上部结构嵌固作用时，本次修编增加其平面注写方式，使得平法表达方式更切合实际工程情况（P8）。

2. 增加了框架边柱或角柱等截面伸出屋面梁顶时的构造做法，为框架顶层端（角）节点提供一种新的解决方案（P69）。

3. 明确剪力墙非底部加强区的构造边缘构件，其拉筋与墙体水平分布钢筋在同一层面时，可利用墙体水平分布钢筋替代封闭箍的构造做法，节省了钢筋，简化了施工程序（P75~P77）。

4. 增加跨高比不小于5时连梁的平法表示（代号LLk）及配筋构造做法，避免注写KL 出现的编号与构造不匹配问题（（P15、P17、P18、P80）。

5. 明确了转角墙在紧贴L形暗柱开洞后，洞口高度范围内另一方向墙体水平分布钢筋在L形暗柱中的构造做法。

6. 增加了框架扁梁的平法表示方法（P27、P31~P32、P34）及相关构造做法，填补国标图集在框架扁梁设计方面的空缺（P93~P95）。

7. 提供非框架梁下部纵筋伸入端支座不满足要求时，采取弯钩锚固形式的构造做法（P89）。

8. 明确了板柱结构柱顶纵向钢筋的锚固做法，统一对柱顶纵筋锚固起算点的认识（P114）。

9. 直接提供了锚固长度、搭接长度选用表（P57~ P58、P60~ P61）。

10. 增加了框支梁上墙体开洞时相关箍筋构造（P97）。

精心整理
筏形基础的类型与特点
筏型基础，又叫笩板型基础、满堂基础。

是把柱下独立基础或者条形基础全部用联系梁联系起来，下面再整体浇注底板。

由底板、梁等整体组成。

上部结构荷载较大，地基承载力较低，采用一般基础不能满足要求时，可将基础扩大成支承整个建筑物结构的大钢筋混凝土板，即成为筏形基础或称筏板基础。

特点：1、减少地基土的单位面积压力、提高地基承载力
2123
4可按每层50mm 初步确定，然后校核抗冲切强度
底板厚度≧200mm
五层以下的民用建筑≧250mm
六层民用建筑厚度≧300mm
特点：混凝土用量较多但不需要模板，施工简单，建造速度快，常被采用
精心整理
二、梁板式基础（大多采用）
柱网间距大时，可加肋梁使基础刚度增大
1）单向肋：
2）双向肋：
建筑物荷载较大，地基承载力较弱，常采用砼底板，承受建筑物荷载，形成筏基，其整体性好，能很好的抵抗地基不均匀沉降。

筏板基础分为平板式筏基和梁板式筏基，平板式筏基支持局部加厚筏板类型；梁板式筏基支持肋梁上平及下平两种形式。

一般说来地基承载力不均匀或者地基软弱的。
