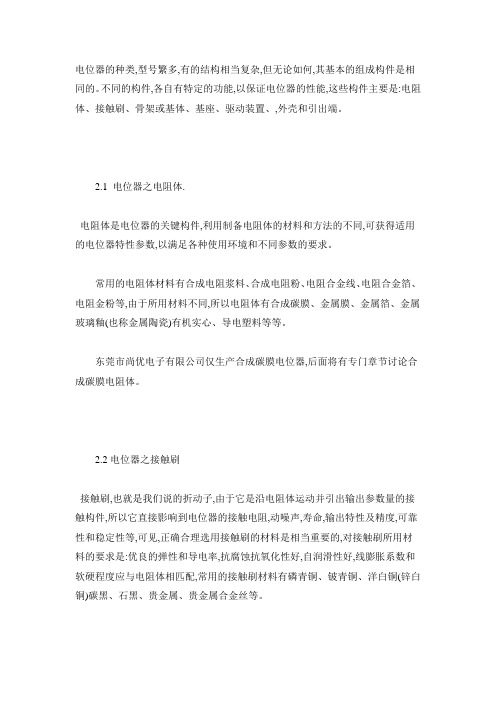

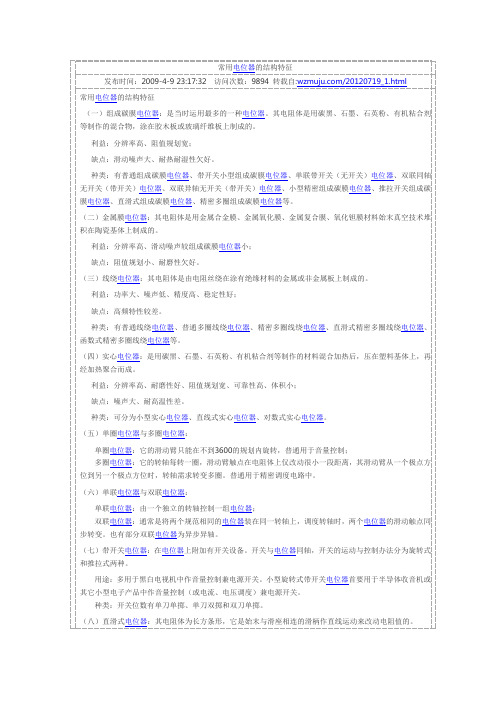

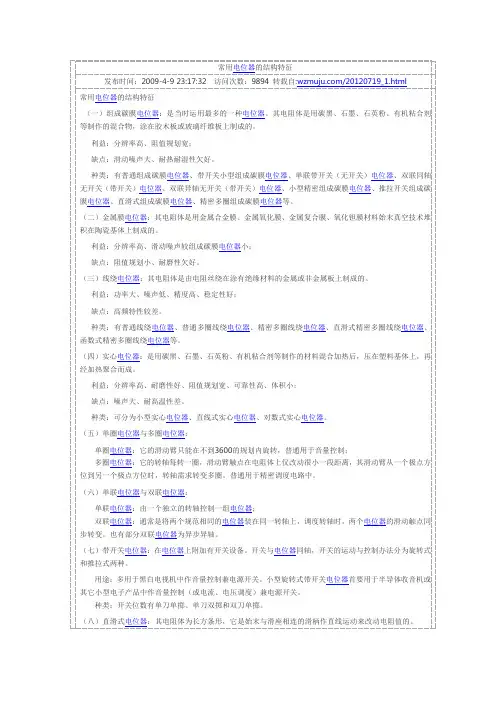

电位器的种类,型号繁多,有的结构相当复杂,但无论如何,其基本的组成构件是相同的。
不同的构件,各自有特定的功能,以保证电位器的性能,这些构件主要是:电阻体、接触刷、骨架或基体、基座、驱动装置、,外壳和引出端。
2.1 电位器之电阻体.电阻体是电位器的关键构件,利用制备电阻体的材料和方法的不同,可获得适用的电位器特性参数,以满足各种使用环境和不同参数的要求。
常用的电阻体材料有合成电阻浆料、合成电阻粉、电阻合金线、电阻合金箔、电阻金粉等,由于所用材料不同,所以电阻体有合成碳膜、金属膜、金属箔、金属玻璃釉(也称金属陶瓷)有机实心、导电塑料等等。
东莞市尚优电子有限公司仅生产合成碳膜电位器,后面将有专门章节讨论合成碳膜电阻体。
2.2电位器之接触刷接触刷,也就是我们说的折动子,由于它是沿电阻体运动并引出输出参数量的接触构件,所以它直接影响到电位器的接触电阻,动噪声,寿命,输出特性及精度,可靠性和稳定性等,可见,正确合理选用接触刷的材料是相当重要的,对接触刷所用材料的要求是:优良的弹性和导电率,抗腐蚀抗氧化性好,自润滑性好,线膨胀系数和软硬程度应与电阻体相匹配,常用的接触刷材料有磷青铜、铍青铜、洋白铜(锌白铜)碳黑、石黑、贵金属、贵金属合金丝等。
2.3 电位器之骨架和基体骨架是线绕电位器电阻体的绝缘支承体,基体是非线绕电位器电阻体的绝缘支承体。
对于合成碳膜电位器电阻体的基体来说,其基体一般是酚醛层压纸板(台湾称积层板)或环氧树脂玻璃纤维板,金属陶瓷电位器的基体是陶瓷(95瓷)。
对基体材料的要求是:优良的绝缘性和导热性,热膨胀系数应与电阻体相匹配,易加工成型,表面光洁平整,具有一定的机械强度,化学稳定性好。
2.4 电位器之基座基座是支承和安装电位器主要构件的基础,其主要作用是固定电阻体和驱动机构等。
对于电阻体是独立构件的电位器,它是必要构件,如线绕电位器,它的电阻体是绕制在骨架的电阻线,本公司F-12、F-16、F-17等,基电阻体是一独立的电阻片,都需要基体(本公司称本体)支承,由于电位器制造技术的发展与进步,目前大多数电位器本体功能已由外壳兼职。

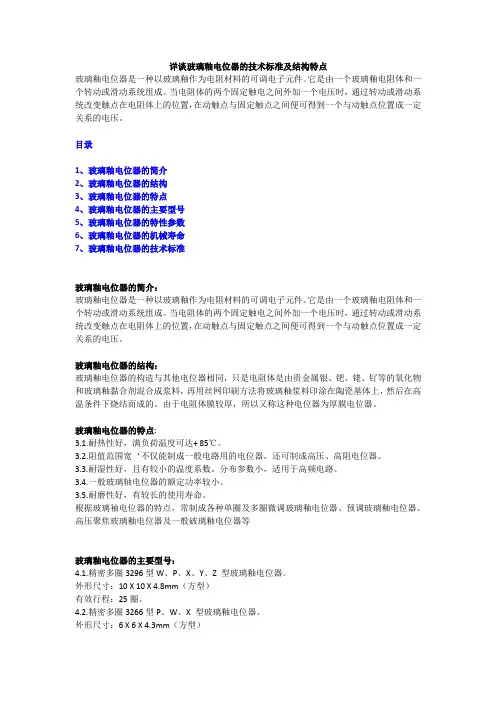

详谈玻璃釉电位器的技术标准及结构特点玻璃釉电位器是一种以玻璃釉作为电阻材料的可调电子元件。
它是由一个玻璃釉电阻体和一个转动或滑动系统组成。
当电阻体的两个固定触电之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。
目录1、玻璃釉电位器的简介2、玻璃釉电位器的结构3、玻璃釉电位器的特点4、玻璃釉电位器的主要型号5、玻璃釉电位器的特性参数6、玻璃釉电位器的机械寿命7、玻璃釉电位器的技术标准玻璃釉电位器的简介：玻璃釉电位器是一种以玻璃釉作为电阻材料的可调电子元件。
它是由一个玻璃釉电阻体和一个转动或滑动系统组成。
当电阻体的两个固定触电之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。
玻璃釉电位器的结构：玻璃釉电位器的构造与其他电位器相同，只是电阻体是由贵金属银、钯、铑、钌等的氧化物和玻璃釉黏合剂混合成浆料，再用丝网印刷方法将玻璃釉浆料印涂在陶瓷基体上，然后在高温条件下烧结而成的。
由于电阻体膜较厚，所以又称这种电位器为厚膜电位器。
玻璃釉电位器的特点:3.1.耐热性好，满负荷温度可达+ 85℃。
3.2.阻值范围宽‘不仅能制成一般电路用的电位器，还可制成高压、高阻电位器。
3.3.耐湿性好，且有较小的温度系数。
分布参数小，适用于高频电路。
3.4.一般玻璃轴电位器的额定功率较小。
3.5.耐磨性好，有较长的使用寿命。
根据玻璃袖电位器的特点，常制成各种单圈及多圈微调玻璃釉电位器、预调玻璃釉电位器、高压聚焦玻璃釉电位器及一般破璃釉电位器等玻璃釉电位器的主要型号：4.1.精密多圈3296型W、P、X、Y、Z 型玻璃釉电位器。
外形尺寸：10 X 10 X 4.8mm（方型）有效行程：25圈。
4.2.精密多圈3266型P、W、X 型玻璃釉电位器。
外形尺寸：6 X 6 X 4.3mm（方型）有效行程：14圈4.3.精密多圈3006P型玻璃釉电位器。
1. 电位器的作用电位器实际上就是可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。
2.电路图形符号电位器阻值的单位与电阻器相同，基本单位也是欧姆，用符号Ω表示。
电位器在电路中用字母R或RP（旧标准用W）表示，图1是其电路图形符号。
图1电位器电路图形符号3.常用电位器实物图、结构特点及应用常用电位器如表1所示。
表1常用电位器实物图及应用4.电位器的主要参数电位器的主要参数有标称阻值、额定功率、分辨率、滑动噪声、阻值变化特性、耐磨性、零位电阻及温度系数等。
(1)电位器的标称阻值和额定功率①电位器上标注的阻值叫标称阻值。
②电位器的额定功率是指在直流或交流电路中，当大气压为87~107kPa，在规定的额定温度下长期连续负荷所允许消耗的最大功率。
线绕和非线绕电位器的额定功率系列入表2所示。
表2电位器额定功率标称系列（单位：功率）(2)电位器的阻值变化特性阻值变化特性是指电位器的阻值随活动触点移动的长度或转轴转动的角度变化的关系，即阻值输出函数特性。
常用的阻值变化特性有3种，如图2所示。
图2电位器阻值变化曲线直线式（X型）：随着动角点位置的变化，其阻值的变化接近直线。
指数式（Z型）：电位器阻值的变化与动角点位置的变化成指数关系。
①直线式电位器的阻值变化与旋转角度成直线关系。
当电阻体上的导电物质分布均匀时，单位长度的阻值大致相等。
它适用于要求调节均匀的场合（如分压器）。
②指数式电位器因电阻体上的导电物质分布不均匀，电位器开始转动时，阻值变化较慢，转动角度增大时，阻值变化较陡。
指数式电位器单位面积允许承受的功率不等，阻值变化小的一端允许承受的功率较大。
它普遍应用于音量调节电路里，因为人耳对声音响度的听觉最灵敏，当音量大到一定程度后，人耳的听觉逐渐变迟钝。
所以音量调节一般采用指数式电位器，使声音的变化显得平稳、舒适。
③对数式电位器因电阻体上导电物质的分布也不均匀，在电位器开始转动时，其阻值变化很快，当转动角度增大时，转动到接近阻值大的一端时，阻值变化比较缓慢。
电位器基础知识范文电位器是一种常用的电子元件，用于调节电路中的电压或电流。
本文将介绍电位器的基础知识，包括电位器的结构、原理、分类和应用。
第一部分：电位器的结构和原理电位器通常由一个可调式的电阻元件和一个滑动连接器组成。
电阻元件通常是一个长形条形或环形，由导电材料制成。
滑动连接器可以在电阻元件的表面滑动，从而改变电阻值。
电位器的原理是根据电阻的分压原理。
当在电路中连接电位器时，电位器的两端与电路的两个节点相连。
通过滑动连接器，可以选择电阻元件上不同位置的电阻来形成一个可调的电阻分压。
滑动连接器与电路的连接点之间的电压将取决于连接器所在的电阻位置。
第二部分：电位器的分类根据电位器的结构和用途，可以将电位器分为以下几类：1.可变电阻器：也称为旋钮电位器，通常由一个旋钮和一个旋转电阻元件组成。
旋钮可以以旋转的方式改变电阻的位置来改变电压或电流。
2.滑动电位器：滑动电位器由一个滑动电阻元件和一个滑动连接器组成。
滑动连接器可以在电阻元件上滑动改变电函数的值。
3.多圈电位器：多圈电位器由多个电阻元件和一个旋钮组成。
旋钮可以旋转多圈，从而改变电阻的位置。
4.双轨电位器：双轨电位器通常由两个电阻元件和一个滑动连接器组成。
它可以同时控制两个电路的电压或电流。
第三部分：电位器的应用电位器广泛应用于各种电路和电子设备中。
以下是电位器的一些常见应用：1.电流调节：电位器可以用来调节电路中的电流。
通过改变电阻的值，可以改变电路中的电流大小。
2.电压调节：电位器可以用来调节电路中的电压。
通过改变电阻的值，可以改变电路中的电压大小。
3.信号调节：电位器可以用来调节电子设备中的信号。
例如，它可以用来调节音响设备的音量或屏幕的亮度。
4.电路分压：电位器可以用来分压电路中的电压。
通过调整电阻的值，可以控制电路中一些节点的电压。
5.平衡调节：电位器可以用来调节电路中的平衡。
例如，它可以用来平衡音频设备中的左右声道。
总结：通过了解电位器的结构、原理、分类和应用，我们可以充分理解并正确应用电位器。
![各种电位器的作用[1]](https://img.taocdn.com/s1/m/6fd158e9e009581b6bd9eb9f.png)

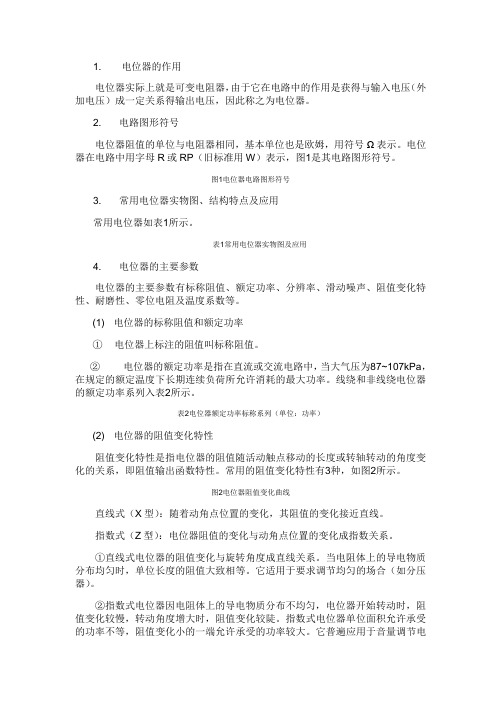

1. 电位器的作用电位器实际上就是可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。
2.电路图形符号电位器阻值的单位与电阻器相同，基本单位也是欧姆，用符号Ω表示。
电位器在电路中用字母R或RP（旧标准用W）表示，图1是其电路图形符号。
图1电位器电路图形符号3.常用电位器实物图、结构特点及应用常用电位器如表1所示。
表1常用电位器实物图及应用4.电位器的主要参数电位器的主要参数有标称阻值、额定功率、分辨率、滑动噪声、阻值变化特性、耐磨性、零位电阻及温度系数等。
(1)电位器的标称阻值和额定功率①电位器上标注的阻值叫标称阻值。
②电位器的额定功率是指在直流或交流电路中，当大气压为87~107kPa，在规定的额定温度下长期连续负荷所允许消耗的最大功率。
线绕和非线绕电位器的额定功率系列入表2所示。
表2电位器额定功率标称系列（单位：功率）(2)电位器的阻值变化特性阻值变化特性是指电位器的阻值随活动触点移动的长度或转轴转动的角度变化的关系，即阻值输出函数特性。
常用的阻值变化特性有3种，如图2所示。
图2电位器阻值变化曲线直线式（X型）：随着动角点位置的变化，其阻值的变化接近直线。
指数式（Z型）：电位器阻值的变化与动角点位置的变化成指数关系。
①直线式电位器的阻值变化与旋转角度成直线关系。
当电阻体上的导电物质分布均匀时，单位长度的阻值大致相等。
它适用于要求调节均匀的场合（如分压器）。
②指数式电位器因电阻体上的导电物质分布不均匀，电位器开始转动时，阻值变化较慢，转动角度增大时，阻值变化较陡。
指数式电位器单位面积允许承受的功率不等，阻值变化小的一端允许承受的功率较大。
它普遍应用于音量调节电路里，因为人耳对声音响度的听觉最灵敏，当音量大到一定程度后，人耳的听觉逐渐变迟钝。
所以音量调节一般采用指数式电位器，使声音的变化显得平稳、舒适。
③对数式电位器因电阻体上导电物质的分布也不均匀，在电位器开始转动时，其阻值变化很快，当转动角度增大时，转动到接近阻值大的一端时，阻值变化比较缓慢。
电位器的作用及电位器接法————————————————————————————————作者：————————————————————————————————日期：电位器的作用及电位器接法电位器实际上就是可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。
电路图形符号电位器阻值的单位与电阻器相同，基本单位也是欧姆，用符号Ω表示。
电位器在电路中用字母R或RP（旧标准用W）表示，图1是其电路图形符号。
图1电位器电路图形符号常用电位器实物图、结构特点及应用常用电位器如表1所示。
表1常用电位器实物图及应用电位器的主要参数电位器的主要参数有标称阻值、额定功率、分辨率、滑动噪声、阻值变化特性、耐磨性、零位电阻及温度系数等。
1、电位器的标称阻值和额定功率2、电位器上标注的阻值叫标称阻值。
3、电位器的额定功率是指在直流或交流电路中，当大气压为87~107kPa，在规定的额定温度下长期连续负荷所允许消耗的最大功率。
线绕和非线绕电位器的额定功率系列入表2所示。
表2电位器额定功率标称系列（单位：功率）电位器的阻值变化特性阻值变化特性是指电位器的阻值随活动触点移动的长度或转轴转动的角度变化的关系，即阻值输出函数特性。
常用的阻值变化特性有3种，如图所示。
图电位器阻值变化曲线直线式（X型）：随着动角点位置的变化，其阻值的变化接近直线。
指数式（Z型）：电位器阻值的变化与动角点位置的变化成指数关系。
①直线式电位器的阻值变化与旋转角度成直线关系。
当电阻体上的导电物质分布均匀时，单位长度的阻值大致相等。
它适用于要求调节均匀的场合（如分压器）。
②指数式电位器因电阻体上的导电物质分布不均匀，电位器开始转动时，阻值变化较慢，转动角度增大时，阻值变化较陡。
指数式电位器单位面积允许承受的功率不等，阻值变化小的一端允许承受的功率较大。
它普遍应用于音量调节电路里，因为人耳对声音响度的听觉最灵敏，当音量大到一定程度后，人耳的听觉逐渐变迟钝。
a103电位器规格书A103电位器规格书一、引言A103电位器是一种常见的电子元件，常用于电路中的信号调节和电压分压。
本规格书将详细介绍A103电位器的特性、规格及应用范围，以帮助用户了解并正确使用该电位器。
二、产品特性1. 高精度：A103电位器具有高精度的电阻分配，能够实现精确的电路调节。
2. 稳定性：该电位器采用优质材料制造，具有优异的温度稳定性和长期稳定性，能够在不同环境条件下保持较好的性能。
3. 耐久性：A103电位器的旋转轴、端子和外壳均采用耐磨耐腐蚀的材料制成，能够经受长时间的使用和频繁的调节操作。
4. 多种阻值可选：根据不同的应用需求，A103电位器提供多种阻值可选，满足不同电路的调节要求。
5. 可调范围广：该电位器的调节范围广泛，可满足各种电路对信号强度或电压的要求。
三、规格参数1. 阻值范围：A103电位器的阻值范围为100欧姆至1兆欧姆，可根据用户需求定制。
2. 阻值精度：该电位器的阻值精度通常为±10%。
3. 温度系数：A103电位器的温度系数为±100ppm/℃，能够在不同温度下保持较稳定的性能。
4. 额定功率：该电位器的额定功率为0.1瓦特，能够在正常工作条件下承受一定的功率负载。
四、应用范围1. 音频设备：A103电位器常用于音频设备中，如音响、收音机、调音台等，用于调节音量大小和音调。
2. 显像设备：该电位器也广泛应用于显像设备中，如电视机、显示器等，用于调节亮度和对比度。
3. 电源调节：A103电位器可用于电源调节电路中，通过调节输出电压来满足不同电路的电压要求。
4. 测量仪器：该电位器还可用于测量仪器中，用于调节测量范围或灵敏度。
五、使用注意事项1. 安装方向：安装A103电位器时，应注意旋转轴的方向，确保旋转操作与设备操作一致。
2. 防尘防湿：使用过程中，应避免将电位器暴露在灰尘或湿气环境中，以免影响性能。
3. 避免过载：应避免超过A103电位器的额定功率，以免造成烧毁或损坏。
