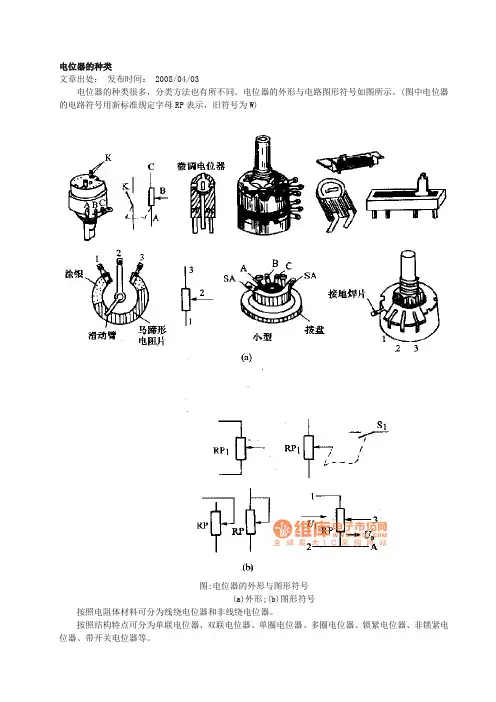

电位器的种类文章出处：发布时间： 2008/04/03电位器的种类很多，分类方法也有所不同。
电位器的外形与电路图形符号如图所示。
(图中电位器的电路符号用新标准规定字母RP表示，旧符号为W)图:电位器的外形与图形符号(a)外形;(b)图形符号按照电阻体材料可分为线绕电位器和非线绕电位器。
按照结构特点可分为单联电位器、双联电位器、单圈电位器、多圈电位器、锁紧电位器、非锁紧电位器、带开关电位器等。
按照操作调节方式，可分为直滑式电位器、旋转式电位器。
按照阻值变化规律，可分为直线式电位器、指数式电位器、对数式电位器。
随着科技的不断发展，近几年又推出了电子电位器、光敏电位器、磁敏电位器等非接触式电位器。
来源:ks99在各类电子设备中，电位器是一种可调式电子元件，常用它作分压和变阻。
１．电位器分类电位器按阻值变化特性分为Ａ、Ｂ、Ｃ三型。
阻值变化特性曲线Ａ型：电阻值变化和转动角度成线性关系，即直线式电位器，用字母Ｘ表示。
其特点是旋动电位器轴，阻值变化均匀，R＝k*θ。
电子设备中的分压电路多选用Ａ型电位器。
线绕式电位器大多为Ａ型电位器。
Ｂ型对数式电位器：用字母Ｄ表示。
其电阻体上的导电物质分布不均匀，刚开始转动时，阻值的变化较小；转动角度增大时，阻值的变化较大。
电位器的旋转角度与阻值的变化成对数关系，θ＝klgR,即R=k’*10θ,多用于音量控制；Ｃ型：转动角度和成电阻值变化指数关系，θ＝k10R，R=k’*lgθ，即刚开始旋转时电阻值变化较大，当转动角度到某一临界值时，电阻值变化趋缓，用字母Ｚ（指数）表示。
电位器若按结构材料可分为线绕式、非线绕式两大类。
非线绕式电位器又分为实心、膜式两种。
按结构又分为带开关电位器、多联电位器、直滑碳膜电位器、微调电位器、多圈电位器等。
电位器A20K和B20K有什么区别可以通用吗。
A B C代表什么意思谁能用通俗的讲一下,不要讲专业术语听不懂？说白话。
电位器A20K和B20K是有区别的，如果对调节要求不高，还是可以替换，但还是要看应用场合。

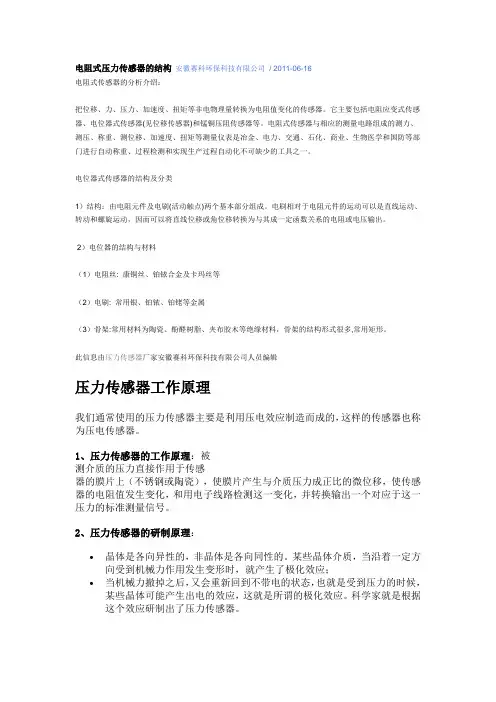

电阻式压力传感器的结构 安徽赛科环保科技有限公司 / 2011-06-16电阻式传感器的分析介绍：把位移、力、压力、加速度、扭矩等非电物理量转换为电阻值变化的传感器。
它主要包括电阻应变式传感器、电位器式传感器(见位移传感器)和锰铜压阻传感器等。
电阻式传感器与相应的测量电路组成的测力、测压、称重、测位移、加速度、扭矩等测量仪表是冶金、电力、交通、石化、商业、生物医学和国防等部门进行自动称重、过程检测和实现生产过程自动化不可缺少的工具之一。
电位器式传感器的结构及分类1）结构：由电阻元件及电刷(活动触点)两个基本部分组成。
电刷相对于电阻元件的运动可以是直线运动、转动和螺旋运动，因而可以将直线位移或角位移转换为与其成一定函数关系的电阻或电压输出。
2）电位器的结构与材料（1）电阻丝: 康铜丝、铂铱合金及卡玛丝等（2）电刷: 常用银、铂铱、铂铑等金属（3）骨架:常用材料为陶瓷、酚醛树脂、夹布胶木等绝缘材料，骨架的结构形式很多,常用矩形。
此信息由压力传感器厂家安徽赛科环保科技有限公司人员编辑压力传感器工作原理我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也称为压电传感器。
1、压力传感器的工作原理：被测介质的压力直接作用于传感器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。
2、压力传感器的研制原理：∙晶体是各向异性的，非晶体是各向同性的。
某些晶体介质，当沿着一定方向受到机械力作用发生变形时，就产生了极化效应；∙ 当机械力撤掉之后，又会重新回到不带电的状态，也就是受到压力的时候，某些晶体可能产生出电的效应，这就是所谓的极化效应。
科学家就是根据这个效应研制出了压力传感器。
3、压力传感器的应用：主要应用在加速度、压力和力等的测量中。
压电式加速度传感器是一种常用的加速度计。
它具有结构简单、体积小、重量轻、使用寿命长等优异的特点。
第2章电阻式传感器电阻式传感器的基本原理是将被测物理量的变化转换成电阻值的变化，再经相应的测量电路和装置显示或记录被测量值的变化。
按其工作原理可分为电位器式、应变式和固态压阻式传感器三种。
2.1电位器式传感器电位器是一种人们熟知的机电元件，广泛用于各种电气和电子设备中。
在仪表与传感器中，它主要是作为一种把机械位移输入转换为与它成一定函数关系的电阻或电压输出的传感元件来使用的。
利用电位器作为传感元件可制成各种电位器式传感器，用以测定线位移或角位移，以及一切可能转换为位移的其他被测物理量参数，如压力、加速度等。
此外，在伺服式仪表中，它还可用作反馈元件及解算元件，制成各种伺服式仪表。
电位器的优点是结构简单、尺寸小、重量轻、输出特性精度高(可达0.1%或更高)且稳定性好，可以实现线性及任意函数特性；受环境因素(温度、湿度、电磁干涉、放射性)影响较小；输出信号较大，一般不需放大。
因此，它是最早获得工业应用的传感器之一。
伹它也存在一些缺点，主要是存在摩擦和磨损。
由于有摩擦，因而要求敏感元件有较大的输出功率，否则会降低传感器的精度，又由于有滑动触点及磨损，则使电位器的可靠性和寿命受到影响。
另外线绕电位器分辨力较低也是一个主要缺点。
目前电位器围绕着减小或消除摩擦、提高使用寿命和可靠性、提高精度和分辨力等而不断得到发展。
目前电位器虽然在不少应用场合已被更可靠的无接触式的传感元件所代替，但其某些独特的性能仍然不能被完全取代，在同类传感元件中仍然占有一定的地位。
电位器的种类极其繁多。
按其结构形式不同，可分为绕线式、薄膜式、光电式、磁敏式等。
在绕线电位器中，又可分为单圈式和多圈式两种。
按其特性曲线不同，还可分为线性电位器和非线性(函数)电位器两种。
如图2-1所示为常用电位器式传感器。
图2-1 电位器传感器2.1.1线性电位器1. 电位器的理想特性、灵敏度图 2-2所示为电位器式位移传感器原理图。
如果把它作为变阻器使用，且假定全长为max x 的电位器其总电阻为max R ，电阻沿长度的分布是均匀的，则当滑臂由A 向B 移动x 后，A 到滑臂间的阻值为max max x xR R x =若把它作为分压器使用，且假定加在电位器A 、B 之间的电压为max U ，则输出电压为max max x xU U x =图2-3所示为电位器式角度传感器。

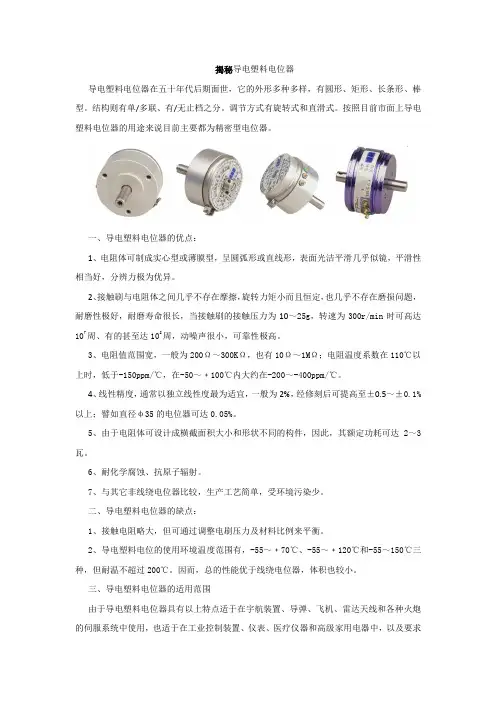

揭秘导电塑料电位器导电塑料电位器在五十年代后期面世，它的外形多种多样，有圆形、矩形、长条形、棒型。
结构则有单/多联、有/无止档之分。
调节方式有旋转式和直滑式。
按照目前市面上导电塑料电位器的用途来说目前主要都为精密型电位器。
一、导电塑料电位器的优点：1、电阻体可制成实心型或薄膜型，呈圆弧形或直线形，表面光洁平滑几乎似镜，平滑性相当好，分辨力极为优异。
2、接触刷与电阻体之间几乎不存在摩擦，旋转力矩小而且恒定，也几乎不存在磨损问题，耐磨性极好，耐磨寿命很长，当接触刷的接触压力为10～25g，转速为300r/min时可高达107周、有的甚至达108周，动噪声很小，可靠性极高。
3、电阻值范围宽，一般为200Ω～300KΩ，也有10Ω～1MΩ；电阻温度系数在110℃以上时，低于-150ppm/℃，在-50～﹢100℃内大约在-200～-400ppm/℃。
4、线性精度，通常以独立线性度最为适宜，一般为2%，经修刻后可提高至±0.5～±0.1%以上；譬如直径φ35的电位器可达0.05%。
5、由于电阻体可设计成横截面积大小和形状不同的构件，因此，其额定功耗可达2～3瓦。
6、耐化学腐蚀、抗原子辐射。
7、与其它非线绕电位器比较，生产工艺简单，受环境污染少。
二、导电塑料电位器的缺点：1、接触电阻略大，但可通过调整电刷压力及材料比例来平衡。
2、导电塑料电位的使用环境温度范围有，-55～﹢70℃、-55～﹢120℃和-55～150℃三种，但耐温不超过200℃。
因而，总的性能优于线绕电位器，体积也较小。
三、导电塑料电位器的适用范围由于导电塑料电位器具有以上特点适于在宇航装置、导弹、飞机、雷达天线和各种火炮的伺服系统中使用，也适于在工业控制装置、仪表、医疗仪器和高级家用电器中，以及要求高速、耐磨的一切领域中使用。
导电塑料与线绕、金属玻璃釉、金属箔等制成复合式电位器，这将是一个新的发展方向。
这种电位器在制造和装配了精密构件以后，将能造出更高的精密度和输出特性精度，为提供性能更加优良的电位器产品开拓了新的路子。
电位器相连，引脚2与单片机的P1.1相连。
当脉冲电位器左旋或右旋时，P1.0和P1.1就会周期性地产生所示的波形，如果是12点的脉冲电位器旋转一圈就会产生12组这样的波形，24点的脉冲电位器就会产生24组这样的波形；一组波形（或一个周期）包含了4个工作状态。
因此只要检测出P1.0和P1.1的波形，就能识别脉冲电位器是否旋转是左旋还是右旋。
编辑本段识别进一步分析右的波形并按时间轴展开可以看出，虽然脉冲电位器左旋和右旋的波形都相同。
但左旋时，在第1状态，脚1先比脚2变为低电平；在第2状态，脚2也变为低电平；在第3状态，脚1先比脚2变为高电平；在第4状态，脚2也变为高电平；脉冲电位器右旋时，脚1和脚2输出波形的变化规律正好与左旋相反。
故可根据时间识别法（比较P1.0与P1.1低电平出现和结束的时差）来识别脉冲电位器是左旋还是右旋。
在动态扫描中，因采样频率操作速度等因素的影响，实际上很难测出P1.0和P1.1的波形；也很难测准P1.0与P1.1低电平出现和结束的时差，只能快速地对P1.0和P1.1电平采样。
对应图1所示波形按时间轴展开，每当P1.0和P1.1的组合电平依次为01 00 10 11四种状态码组成一个字节即4BH 时，就表示左旋一位音量减1。
而每当P1.0和P1.1的组合电平依次为10 00 01 11四种状态码组成一个字节即87H时；就表示右旋一位音量加1。
这里将“4BH”称为左旋一位的特征码，“87H”称为右旋一位的特征码。
编程的任务就是要在脉冲电位器旋转过程中识别出这两种特征码，并以此为依据，对音量进行增减控制。
实际编程时可以用不同的方法识别出这两种特征码。
但我们在实践中经过比较，用状态（位置）采样法实现编程是较为理想的一种方法。
这种方法对采样频率和操作速度没有特别要求，也可不用定时器和中断资源，只需在主程序里面就能完成，而且具有编程简单抗干扰能力强工作可靠的优点。
由于脉冲电位器在工作过程中有三种情形：一是没有被旋转而停留在某一状态（位置）；二是虽然被旋转但没有完成一个周期（4个状态）而停留在某一状态；三是不停地被旋转而超过一个周期。

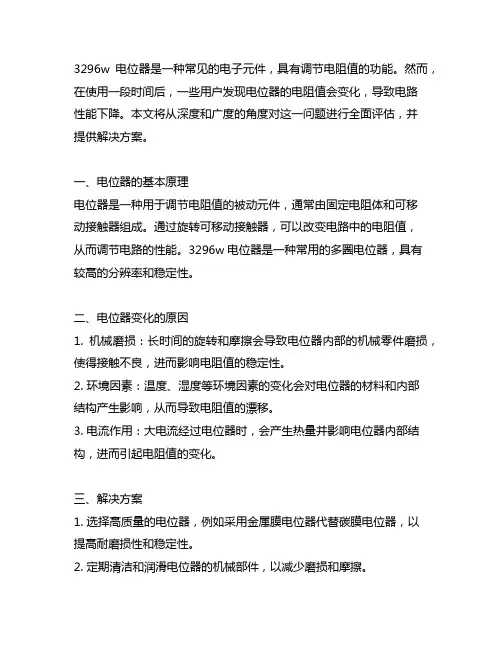

3296w电位器是一种常见的电子元件，具有调节电阻值的功能。
然而，在使用一段时间后，一些用户发现电位器的电阻值会变化，导致电路性能下降。
本文将从深度和广度的角度对这一问题进行全面评估，并提供解决方案。
一、电位器的基本原理电位器是一种用于调节电阻值的被动元件，通常由固定电阻体和可移动接触器组成。
通过旋转可移动接触器，可以改变电路中的电阻值，从而调节电路的性能。
3296w电位器是一种常用的多圈电位器，具有较高的分辨率和稳定性。
二、电位器变化的原因1. 机械磨损：长时间的旋转和摩擦会导致电位器内部的机械零件磨损，使得接触不良，进而影响电阻值的稳定性。
2. 环境因素：温度、湿度等环境因素的变化会对电位器的材料和内部结构产生影响，从而导致电阻值的漂移。
3. 电流作用：大电流经过电位器时，会产生热量并影响电位器内部结构，进而引起电阻值的变化。
三、解决方案1. 选择高质量的电位器，例如采用金属膜电位器代替碳膜电位器，以提高耐磨损性和稳定性。
2. 定期清洁和润滑电位器的机械部件，以减少磨损和摩擦。
3. 控制环境因素，避免电位器长时间处于高温、潮湿等恶劣环境中。
4. 在设计电路时，合理规划电位器的使用范围和额定功率，避免大电流对电位器的影响。
个人观点电位器变化是一个常见但也比较棘手的问题，影响电路性能和稳定性。
为了解决这一问题，除了选用高质量的电位器和控制环境因素外，我认为在电路设计和使用过程中，合理规划和使用电位器也非常重要。
只有全面考虑各种因素，才能更好地解决电位器变化的问题。
总结回顾通过对电位器的基本原理和变化原因进行分析，我们可以看到电位器变化是一个综合影响因素的问题。
要解决这一问题，需要从多个方面综合考虑，并采取相应的措施。
在实际应用中，我们应该重视电位器的选择和使用，以确保电路性能和稳定性。
希望本文的内容对读者有所启发，能够更好地理解和解决电位器变化的问题。
一、电位器的基本原理电位器是一种被动元件，可用于调节电阻值。
50k a音量电位器分流电阻一、介绍50k a音量电位器的作用50k a音量电位器是一种用来控制电子设备音量的重要元件，它可以通过改变电阻值来调节电流，从而达到控制音量的目的。
在音响设备、电视机、汽车音响等电子产品中都有广泛的应用，是调节音量大小的关键部件之一。
二、50k a音量电位器的组成结构50k a音量电位器通常由电阻体、旋钮、引脚等部件组成。
其中，电阻体是影响电位器性能的重要部件，它能够改变电流的流动路径，从而实现对音量的调节。
三、50k a音量电位器的分流电阻原理分流电阻是指电流在电路中经过不同路径时，被分割成不同的部分，进而影响电路中的电流大小。
在50k a音量电位器中，分流电阻通过改变电阻体的位置，调整电路中的电流分布，实现调节音量的功能。
当旋钮转动时，电位器的电阻值会随之改变，从而改变电流的流动路径，进而影响音量大小。
四、对50k a音量电位器分流电阻的实验验证我们可以通过实验来验证50k a音量电位器的分流电阻原理。
具体步骤如下：1. 准备一个50k a音量电位器和一个电流表。
2. 将电流表与电路连接，并让电流通过电位器。
3. 转动电位器的旋钮，观察电流表的读数。
4. 不断调节旋钮，记录下不同电位器位置下电流表的读数。
5. 根据数据分析，验证分流电阻原理对音量的影响。
通过上述实验，我们可以得出结论：50k a音量电位器的分流电阻原理有效地影响了电流的大小，实现了对音量的调节。
五、50k a音量电位器在电子产品中的应用由于50k a音量电位器可以精确地控制音量大小，因此在各种电子产品中都有广泛的应用。
在音响设备中，50k a音量电位器可以通过旋钮轻松调节音量大小；在汽车音响中，也可以通过50k a音量电位器来实现音量的调节。
在今后的一定时间内，随着技术的不断发展，50k a音量电位器的应用领域还将继续扩大，其在电子产品中的作用也会变得更加重要。
六、结语通过以上内容我们可以了解到，50k a音量电位器是一种可以通过分流电阻原理来调节音量大小的电子元件。
电位器是一种通用的机电元件，在仪器仪表和各种电子设备中已获得广泛应用。
由于电位器品种、结构、安装方式和技术参数繁多，电路设计人员在设计选型时首先根据电位器在电路中的作用来确定性能指标。
从经济实用的观点出发，设计人员既要考虑到电位器的参数指标留有余量，又不能不切实际地提高指标要求。
若所选电位器的参数指标不足，将达不到设计要求或不能长期稳定工作。
另外，设计人员选型不当或不能正确使用、安装，也容易造成电位器性能下降，结构受损甚至毁坏失效。
合成碳膜电位器和玻璃釉电位器由于价格低廉和具有极强的通用性，因而在彩色及黑白电视机、录像机、音响设备、显示器等电器中占有重要地位。
为了增进电位器制造厂和上述应用领域的广大设计人员、工艺人员之间的交流，为电路设计、整机工艺工作中合理地设计、选型和在装配中正确安装、使用电位器。
电位器的基本概念：电位器的定义:电位器是一种可调电子元件，它靠动触点在电阻体上移动，从而获得与电位器输入电压和动触点位移（或转角）成一定关系的电压输出。
电位器的分类:从构造形式来看，电位器可分为线绕电位器和非线绕电位器两大类。
（1）线绕电位器是将电阻丝绕在金属、陶瓷和塑料骨架上作为电阻元件，具有电阻温度系数低，电阻值稳定性好，功率负荷性大，工作寿命长等优点。
但线绕电阻元件的主要缺陷是分辩力有一定阶梯性，同时多圈的电阻元件的感抗会呈现随频率增加而增加，因此高频性能差。
此外，还存在总阻值范围窄等缺点。
（2）非线绕电位器有合成膜电位器、玻璃釉电位器、导电塑料电位器等。
a 合成膜电位器是将炭黑、石墨和有机粘合剂、填充料等混合制成的浆料采用多种方法（如丝网印刷）涂覆在基体上再经固化而制成的电阻膜作为电阻体。
合成碳膜电位器能大规模生产，价格便宜，调节时噪声较小，优越的高频性能，还具有较小的电感量和分布容量，且工作寿命长，很少突然发生严重损坏，总阻值范围宽广。
线路设计人员总是首先想到选用碳膜电位器来作为在电子线路中改变电阻的经济方法。
电位器的基本概念电位器是一种可调的电子元件。
它是由一个电阻体和一个转动或滑动系统组成。
当电阻体的两个固定触点之间外加一个电压时，通过转动或滑动系统改变动角点在电阻体上的位置，在动触点与任何一个固定触点之间便可以得到一个与动触点位置成一定关系的电压。
电位器大多用作分压器，这时电位器是一个四端元件。
电位器作为变阻器使用时，是一个"两端元件"，在使用中，电位器整个行程范围可以得到一个平滑地连续变化的阻值。
电位器的主要参数表征电位器性能的参数很多，例如标称阻值、额定功率、电阻温度系数、电阻规律、绝缘电阻、耐磨寿命、平滑性、零位电阻、起动力矩、使用条件等。
阻值变化规律为了适应各种不同的用途，电位器电阻变化规律也不相同。
常用的电位器的电阻值变化规律有三种：直线式、对数式、反转对数式。
直线规律直线式电位器其阻值变化与转角成直线关系。
即电阻体上导电物质的分布是均匀的，所以单位长变的阻值相等，每单位面积所允许承受的功率也大致相等。
平滑性平滑性也称连续性，是用来描述电位器动接点以规定的速度在电阻体两端间旋转或滑动时，电位器输出端电阻值变化的不规则突跳。
零位电阻零位电阻是指电位器动接点处于电阻体始（或末）端时，动接点与电阻体始（或末）端之间的电阻值。
其数值与电位器的结构、阻体的阻值、材料等因素有关。
耐磨寿命耐磨寿命是指电位器在规定试验条件下，其性能下降到某一程度之前，动接点运动总次数（有止档电位器，往返为一次；无止档电位器，电刷由始羰到末端为一次。
）耐磨寿命和电位器的结构、材料、制作工艺等因素有关。
通常电位器可以耐磨数万次。
金属玻璃釉电位器金属玻璃釉电位器又称金属陶瓷电位器。
它的膜厚为0.1～0.25mm，所以又可称为厚膜玻璃釉电位器。
这种电位器的制造工艺与金属玻璃釉电阻器相似，即用丝网印刷的方法，将玻璃釉浆料印在陶瓷基体上，再在700～800℃温度下烧结而成。
当然也还要求电刷与电阻体表面的接触电阻要小。
率也就越大。
在并联电路中，因各个电阻上的电压相同，电阻越小，所通过的电流就越大，其阻值小的电阻所消耗的功率反而大，因为功率与电流的平方成反比。
第三节特殊电阻器除上述电阻器、电位器外，还有特殊用途的电阻器。
一、水泥电阻器水泥电阻器是一种陶瓷绝缘的功率型线绕电阻器，广泛用于计算机、电视机、仪器、仪表中。
水泥电阻器有以下特点：（1）水泥电阻采用陶瓷、矿质材料包封，散热好、功率大。
（2）采用工业高频陶瓷外壳，具有优良的绝缘性能，绝缘电阻达100MΩ。
（3）电阻丝被严密包封于陶瓷体内部，具有优良的阻燃、防爆特性。
电阻丝选用康铜、锰铜、镍铬等合金材料，有较好的稳定性和过负载能力。
电阻丝与铜焊脚引线间采用压接方式，在负载短路的情况下，可迅速在压接处熔断，进行电路保护。
（4）水泥电阻具有多种外形和安装方式。
可直接安装在印制电路板上，也可利用金属支架独立安装。
水泥电阻有立式（如RX27-Ⅳ型）与卧式（如RX27-3型）两类。
按功率分有：2W、3W、5W、7W、8W、10W、15W、20W、30W、40W等多种，其阻值范围见下表：护元件。
由他可构成过压保护电路、消噪电路、消火花电路、吸收回路。
压敏电阻的主要参数如下：（1）标称电压U1m A。
当通1mA直流电流时，元件两端的电压值。
设直流、交流电压分别为U DC、U AC，可按下述标准选择：U1mA≥（1.3—2.6）U DC；U1mA≥（1.9—2.2）U AC。
（2）漏电流。
当元件两端电压等于75% U1mA时，元件上所通过的直流电流。
（3）通流量。
在规定时间（8—20μS）之内，允许通过脉冲电流的最大值。
其中脉冲电流从90%UP到UP的时间为8μS，峰值持续时间为20μS。
国产压敏电阻器有MYL系列等。
其中M代表敏感，Y代表电压，L代表防雷的意思（对其他过压保护也同样适用）。
下图为压敏电阻器的外形、符号及伏安特性。
IU1mAUO VVSR本身没有极性，其伏安特性呈对称性，正反向特性中都有稳压作用，因此还可以作为小电流（1mA）的双向限幅或稳压元件。
常用元器件介绍编写人：熊帮新审核人：龙从玉任何电子电路都是由元器件组成的。
而常用的主要是电阻器、电容器、电感器和各种半导体（如二极管、三极管、场效应管、集成电路等）为了正确地选择和使用这些元、器件，就必须对它们的各种性能、结构与规格有一个完整的了解。
一、电阻器和电位器1.1、电阻器R图1.1电阻器的外形和符号在电子设备中，电阻器是应用最广泛的一种元件。
其主要用途是稳定和调节电路中电流和电压。
其次还可作为分流器、分压器和消耗能量的负载等。
常用电阻器有实心碳质电阻、薄膜电阻器、线绕电阻器和热敏电阻器等，其中又有固定电阻器和可变电阻器之分。
常用电阻器的外形和符号如图1.1所示。
1.2、电位器W图1.2输出特性和函数关系图1.3电位器的外形和符号电位器是一种具有三个接头的可变电阻器。
其阻值可在一定范围内连续可调。
电位器的种类有以下几种：电阻按照材料可分为：碳质、薄膜和线绕三种。
它们的性能和特点与同质材料的固定电阻器相似，所不同的只是电位器有可动的触点。
因而使用电位器时需要考虑它的阻值变化特性、接触的可靠性、材料的耐磨性等等。
一般而言，线绕电位器的误差小于±10%，非线性电位器的误差小于±20%。
其阻值、误差和型号均标在电位器上。
按调节机构的运动方式可分为：旋转式、直滑式。
按机构可分为单联、双联、带开关、不带开关等；开关式又分为旋转式、推拉式、按键等。
按用途可分为普通电位器、精密电位器、功率电位器、微调电位器和专业电位器等。
按输出特性和函数关系可分为线性和非线性电位器，如图6.1.2所示。
线绕电位器的阻值变化特性一般都是直线式的。
非线性电位器的阻值变化特性分为直线式（X 型）、对数式（D 型）、指数式（Z 型）三种。
所有X 、D 、Z 字母符号一般印在电位器上，使用时应主意。
常用电位器的外形和符号如图1.3所示。
1.3、电阻器和电位器的命名法电阻器和电位器的命名如表1.1所示。
表1电阻器型号命名方法第一部分：主称第二部分：材料第三部分：特征分类意义符号意义符号意义符号电阻器电位器第四部分：序号R 电阻器T 碳膜1普通普通W电位器H 合成膜2普通普通S 有机实芯3超高频――N 无机实芯4高阻――J 金属膜5高温――Y 氧化膜6――――C 沉积膜7精密精密I 玻璃釉膜8高压特殊函数P 硼碳膜9特殊特殊U 硅碳膜G 高功率――X 线绕T 可调――M 压敏W ――微调G 光敏D ――多圈R热敏B 温度补偿用――C 温度测量用――P 旁热式――W 稳压式――Z正温度系数――对主称、材料相同，仅性能指标、尺寸大小有差别，但基本不影响互换使用的产品，给予同一序号；若性能指标、尺寸大小明显影响互换时，则在序号后面用大写字母作为区别代号。
