概述：力控6.0监控组态软件是北京三维力控科技根据当前的自动化技术的发展趋势，总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品，是三维力控全体研发工程师集体智慧的结晶，该产品主要定位于国内高端自动化市场及应用，是企业信息化的有力数据处理平台。
力控6.0在秉承力控5.0成熟技术的基础上，对历史数据库、人机界面、I/O驱动调度等主要核心部分进行了大幅提升与改进，重新设计了其中的核心构件，力控6.0面向. NET开发技术，开发过程采用了先进软件工程方法：“测试驱动开发”，产品品质将得到充分保证。
与力控早期产品相比，力控6.0产品在数据处理性能、容错能力、界面容器、报表等方面产生了巨大飞跃。
主要指标：方便、灵活的开发环境，提供各种工程、画面模板、大大降低了组态开发的工作量；高性能实时、历史数据库，快速访问接口在数据库4万点数据负荷时，访问吞吐量可达到20000次/秒；强大的分布式报警、事件处理，支持报警、事件网络数据断线存储，恢复功能；支持操作图元对象的多个图层，通过脚本可灵活控制各图层的显示与隐藏；强大的ACTIVEX控件对象容器，定义了全新的容器接口集，增加了通过脚本对容器对象的直接操作功能，通过脚本可调用对象的方法、属性；全新的、灵活的报表设计工具：提供丰富的报表操作函数集、支持复杂脚本控制，包括：脚本调用和事件脚本，可以提供报表设计器，可以设计多套报表模板；企业信息化的有力平台Internet时代的创举：提供在Internet/Intranet上通过IE浏览器以“瘦”客户端方式来监控工业现场的解决方案；支持通过PDA掌上终端在Internet实时监控现场的生产数据；WWW服务器端与客户端画面的数据高度同步，浏览器上看到的图形界面与通用组态软件生成的过程画面效果完全相同；“瘦”客户端与WWW网络服务器的实时数据传输采用事件驱动机制、变化传输方式,因此通过Internet远程访问力控Web服务器，IE“瘦”客户端显示的监控数据具有更好的实时性；WWW网络服务器面向.NET技术开发，易于使用等快速开发工具集成力控来构建企业信息门户；强大的移动网络支持：支持通过移动GPRS、CDMA网络与控制设备或其它远程力控节点通讯,力控移动数据服务器与设备的通讯为并发处理、完全透明的解决方案，消除了一般软件采用虚拟串口方式造成数据传输不稳定的隐患，有效的流量控制机制保证了远程应用中节省通讯费用。
3.2.5 力控客户端当力控作为客户端访问其它服务器时，是将服务器当作一个I/O设备，并专门提供了一个Client驱动程序实现与服务器的数据交换。
通过Client驱动程序，可以同时访问任意多个服务器，每个服务器都被视作一个单独的I/O设备，并由工程人员进行定义、增加或删除，如同使用PLC或仪表设备一样。
下面具体说明 Client驱动程序的使用过程：1. 定义设备在力控开发系统导航器窗口中双击“IO设备组态”，启动IoManager。
选则“”类中的“MICROSOFT CLIENT”并展开，然后选择“CLIENT 3.6”并双击弹出“设备配置”对话框：图3-27在“设备名称”中输入逻辑设备的名称（可以随意定义），在“数据更新周期”中指定采集周期，原理见I/O驱动相关章节。
然后单击按钮“继续”，出现OPC 设备定义对话框：图3-281) 服务器节点：当OPC服务器运行在网络上其它计算机时，需要在此处指定网络计算机的名称或IP地址。
如果OPC服务器运行在本机，该参数设置为空。
2) 服务器名称：指定OPC服务器的名称。
可以单击“刷新”按钮，自动搜索计算机系统中已经安装的所有OPC服务器。
3) OPC服务器版本：指定OPC服务器的DA规范版本。
目前可选择1.0和2.0。
4) 重连时间：跟OPC服务器建立连接后，在设定的时间内如果没有数据变化，则重新连接OPC 服务器。
该参数单位为秒。
5) OPC组名称：在OPC服务器创建的组名称。
创建的所有项均加载到这个组中。
6) 刷新时间：指定OPC服务器的刷新周期。
对于大多数OPC服务器，这个参数用于控制对设备的扫描周期，并以该时间周期向OPC客户端发送数据。
对某些通信性能较低的OPC服务器，该参数不宜设置过小。
7) 数据读写方式：可选择同步方式或异步方式。
关于同步和异步的概念请参阅上一节。
由于异步方式在有大量客户和大量数据交互时能提供高效的性能，因此建议在通常情况下尽量选用异步方式。
通过网络访问力控OPCServer的DCOM配置由于OPC程序需要调用操作系统的DCOM服务，OPCServer端和OPCClient端运行的系统必须支持DCOM，在使用前我们需要对其做相应的配置；如果操作系统安装有防火墙软件，我们也要对防火墙软件作一定配置。
有时还需要在运行OPCClient端的机器上，安装将要连接的OPCServer的客户端软件，详细情况请参照有关资料。
力控通用监控组态软件的OPC服务器名是：PCAuto OPCServer，安装完力控安装光盘上面的“扩展程序”，就能在力控安装目录下找到对应的可执行文件：OPCServer.exe。
下面就以windows XP SP3和windows 2000 Server SP4为例介绍一下DCOM配置情况。
OPC服务器运行的系统上的DCOM配置Windows XP SP3下的DCOM配置：一、配置DCOM：1、启动DCOM配置界面，如下图。
图1单击“确定”，启动配置界面，如下图：图22、配置我的电脑属性图3选中“我的电脑”，在右键菜单中选择“属性”项，弹出“我的电脑”属性，如下图图4确认“默认属性”页：在此计算机上启用分布式COM，选项选中；默认身份验证级别，选择“连接”；默认模拟级别，选择“标识”；图5在“COM安全”页，配置“访问权限”和“启动和激活权限”；a、访问权限：单击“编辑限制”按钮，最终配置如下图所示（Everyone用户的配置也都为允许）：b图10在右键菜单中选择“属性”项，如下OpcEnum属性：A、常规属性选中“常规”属性页：图11在“常规”属性页中，“身份验证级别”设置为“无”。
B、安全属性选中“安全”属性页图12在“安全”属性页中，所有的权限都使用自定义，并进行编辑。
实际设置如下图所示：⑴启动和激活权限：（ANYYMOUS LOGON用户权限选中后如图示）图15C、标识配置：要选中“系统账户”：当OPCENUM.exe注册成Windows服务时；或“交互式用户”选项。

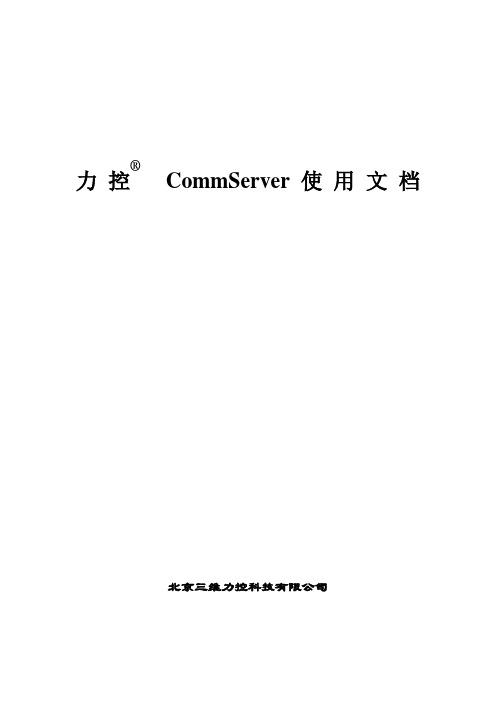

力控®CommServer 使用文档北京三维力控科技有限公司目录一、概述 (3)二、力控CommServer端（采集站）设置 (4)2.1 串口、DTU和modem (4)2.2 网络通信 (6)2.3通讯参数 (7)2.4本机地址设置 (8)2.5数据库组态 (9)三、力控驱动（服务器站）配置 (10)3.1 IO设备组态 (10)3.2数据库组态 (20)四、注意事项 (22)一、概述CommServer 是一个网络通讯的服务器组件，它是远程实时数据库的一个服务组件，是远程通讯的核心组件，支持采集站与服务器间以各种物理层方式来互相通讯。
如：采集站和服务器之间的力控软件可以利用该组件可以通过RS232、RS422、RS485、无线电台、电话轮巡拨号、GPRS 、CDMA 、以太网等方式来进行通讯。
功能特点：1、组件具备分组和地址概念，网络不同节点的力控通过该组件可进行互相寻址；2、通过该组件可以使多个客户端同时进行访问服务器；3、力控软件虚拟成设备，远程力控通过IO 驱动程序来进行访问力控；4、具备故障恢复功能，通讯中断的时候具备自动恢复功能，保证系统的稳定性；5、直接将力控区域数据库的数据进行发送，提高了系统的效率；6、第三方程序通过开放协议可以以各种网络方式直接访问力控实时数据库。
7、支持断线缓存，如果出现网络中断的情况，此功能可以保证，当网络恢复通讯后，服务器站可以从采集站中读取中间丢失的数据（新增功能）。
网络拓扑图二、力控CommServer端（采集站）设置CommServer组件是运行在采集站中，它同时支持3种通信方式：串口、Modem、网络。
力控先进入运行状态，然后在力控安装根目录下双击CommServer.exe，CommServer运行界面如下图：2.1 串口、DTU和modem在菜单栏中点击“通信设置”，出现如下对话框：“通信中断后恢复时间”设为2分钟双击要使用的串口（复选框），出现如下对话框：设置串口参数，与设备的串口参数保持一致。
BCNet-S7MPI在力控Forcecontrol中的设置
西门子S7300连接力控Forcecontrol，通过：西门子S7300 TCP驱动；OPC服务器（BCNetS7 OPC）；Modbus TCP驱动。

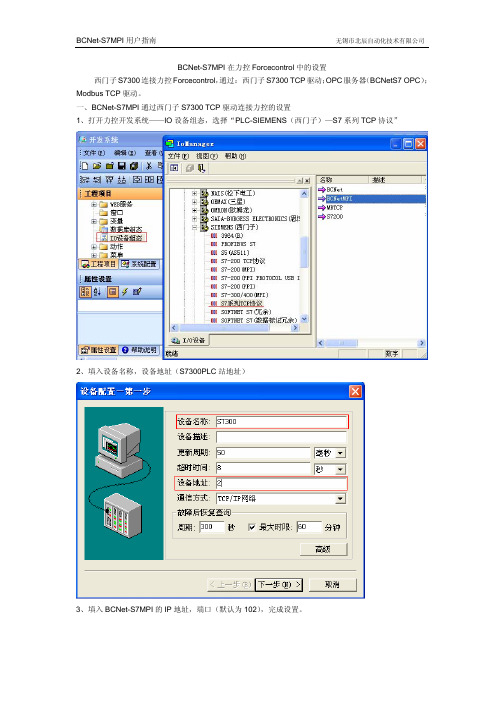

一、BCNet-S7MPI通过西门子S7300 TCP驱动连接力控的设置
1、打开力控开发系统——IO设备组态，选择“PLC-SIEMENS（西门子）—S7系列TCP协议”
2、填入设备名称，设备地址（S7300PLC站地址）
3、填入BCNet-S7MPI的IP地址，端口（默认为102），完成设置。
二、BCNet-S7MPI通过BCNetS7 OPC软件连接力控的设置
1、打开力控开发系统——IO设备组态，选择“OPC—MICROSOFT OPC CLIENT—OPC CLIENT 3.6”
2、填入设备名称
3、选择“OPC.BCNet.S7”，确定
三、BCNet-S7MPI通过Modbus TCP驱动连接力控的设置
1、打开力控开发系统——IO设备组态，选择“PLC-MODICON（莫迪康）—modbus TCP通讯”
2、填入设备名称；设备地址（S7300PLC站地址）；
3、填入BCNet-S7MPI的IP地址，端口（默认为502），完成设置。
Modbus地址映射,请查看文档《BCNet-S7MPI用户使用指南》。

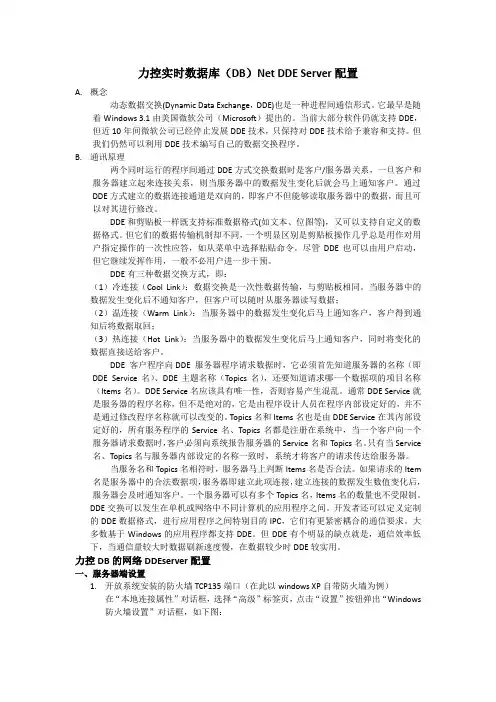

力控与力控之间通讯总结通过测试，力控与力控之间的通讯方式有commsever、datesever、netsever和opc，现将这四种方法的测试步骤和在测试过程中要注意的事项做了如下说明，以下测试都是在局域网中搭建的，在广域网中搭建的话有说明，广域网举例附图：msever测试方法：1.在作为服务器的计算机中打开力控数据库组态建点tag1.pv，运行commsever。
2.在设置中选择“通讯设置”，以网络通讯方式（被动方式）为例：本机IP 和端口输入作为服务器的计算机IP和端口，本机地址默认为0然后确定，提示重新启动commsever 。
3.在测试机（作为客户端）中新建IO驱动（力控-数据库-commsever通讯），服务器以网络通信方式为例所以客户端通信方式选择tcp/ip 设备地址与服务器本机地址相同填0 ，点击下一步。
4.设备IP地址和端口与作为服务器的计算机IP和端口填写一致，点击下一步。
5.勾选允许同步历史，完成IO配置。
6.进入数据库组态建点a.pv，连接IO设备，增加。
7.参数是服务器端的点，以tag1.pv为例，参数填写tag1.pv 。
8.运行力控，将服务器端的tag1.pv在实时数据库中赋值，客户端a.pv的值与tag1.pv相同，commsever通讯正常。
（注：当设置客户端IO驱动时，设置的IP、端口、本机地址要与服务器相同。
以上为局域网内commsever测试，当在广域网中搭建commsever 时，服务器的IP和端口为作为服务器计算机的IP和端口，客户端填写的IP是作为服务器的计算机的公网IP，端口为路由器映射出的作为服务器的计算机的端口）。
2.opc测试方法：1.组件配置（开始-运行-dcomcnfg 进入组件服务）。
2.配置我的电脑（右键-属性配置COM安全）选择访问权限：编辑限制：添加everyone和ANONYMOUS LOGON 将访问权限全部选择允许，选择编辑默认值：添加everyone和ANONYMOUS LOGON 将访问权限全部选择允许。
5. 力控OPC客户端当力控作为客户端访问其它OPC服务器时，是将OPC服务器当作一个I/O设备，并专门提供了一个OPC Client 驱动程序实现与OPC服务器的数据交换。
通过OPC Client驱动程序，可以同时访问任意多个OPC服务器，每个OPC服务器都被视作一个单独的I/O设备，并由工程人员进行定义、增加或删除，如同使用PLC或仪表设备一样。
下面具体说明OPC Client驱动程序的使用过程：1. 定义OPC设备在力控开发系统导航器窗口中双击“IO设备组态”，启动IoManager。
选则“OPC”类中的“MICROSOFT OPC CLIENT”并展开，然后选择“OPC CLIENT 3.6”并双击弹出“设备配置”对话框：图3-27在“设备名称”中输入逻辑设备的名称（可以随意定义），在“数据更新周期”中指定采集周期，原理见I/O驱动相关章节。
然后单击按钮“继续”，出现OPC设备定义对话框：图3-281) 服务器节点：当OPC服务器运行在网络上其它计算机时，需要在此处指定网络计算机的名称或IP地址。
如果OPC服务器运行在本机，该参数设置为空。
2) 服务器名称：指定OPC服务器的名称。
可以单击“刷新”按钮，自动搜索计算机系统中已经安装的所有OPC服务器。
3) OPC服务器版本：指定OPC服务器的DA规范版本。
目前可选择1.0和2.0。
4) 重连时间：跟OPC服务器建立连接后，在设定的时间内如果没有数据变化，则重新连接OPC服务器。
该参数单位为秒。
5) OPC组名称：在OPC服务器创建的组名称。
创建的所有项均加载到这个组中。
6) 刷新时间：指定OPC服务器的刷新周期。
对于大多数OPC服务器，这个参数用于控制对设备的扫描周期，并以该时间周期向OPC客户端发送数据。
对某些通信性能较低的OPC服务器，该参数不宜设置过小。
7) 数据读写方式：可选择同步方式或异步方式。
关于同步和异步的概念请参阅上一节。
力控组态软件教程第一节选型及安装力控通用监控组态软件的正式发行企业版分为开发版和运行版，软件是根据点数进行计价的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，软件内部的中间变量、间接变量等不计点。
力控演示版的开发版和运行版分别有64点的限制，完全免费的不限点数的开发版可以直接咨询三维力控销售部和各地办事处，索要注册号即可以使用，力控正式发行的开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、WWW网络版等。
1.力控的运行版本1)通用监控版运行在单台PC上完成监控，该版本不包括扩展组件。
2)标准网络版由2套通用监控版软件通过以太网可以构成标准的服务器/客户端应用模式，标准服务器端只授权5客户使用，客户端在5个客户端的基础上可增加10、20、50、无限客户端。
3) WWW网络版用标准的IE浏览器作为“瘦”客户端，/上来监控WWW服务器的上的数据，瘦客户端在5个客户端的基础上可增长10、20、50、无限客户端。
2.扩展组件包括PC控制策略程序、GPRS组件、数据库ODBC通讯组件、CommServer通讯组件、DataServer数据转发组件、远程数据库历史备份程序等组件。
3.体系请求1）硬件配置目前市面上流行的机型完全满意力控的运行请求,举荐配置如下：CPU：Pentium(R) 4 CPU 2.0GHz以上。
内存：512M以上。
表现器：VGA、SVGA以及支持桌面操纵体系的图形适配器，表现256色以上。
并行口或USB口：安装产品授权的加密锁。
2）软件请求软件没有经过授权，也可以开辟和运行，但有如下限定：数据库连接项支持64点，运行体系在线运行工夫是1小时。
软件支持的操作系统：XXX(补丁6)/XXX 2003.可用于win XP、win7，win10未试过，估量可以？3）硬件加密锁软件是经由过程硬件加密锁进行授权，软件经过授权后可以长工夫运行，产品提供的加密锁包孕：并口硬件加密锁和USB口硬件加密锁，硬件加密锁使用前必须装置驱动程序。
力控C/S模式设置服务器端设置：
简单C/S模式中服务器和客户端工程是一样的。
1、打开工程。
2、系统配置中的本机配置。
3、系统配置中的网络节点不用配置，保持默认值。
4、系统配置中数据源设置。
5、系统配置中初始启动程序设置。
运行服务器工程，C/S模式先启动服务器工程，再启动客户端工程。
客户端配置：
1、打开工程。
2、系统配置中的本机配置。
3、系统配置中的网络节点。
建立记点名称，节点IP，端口号为服务器的IP和端口号，2006和2007端口为默认值，是力控默认的，不能更改。
本机网卡就填写本机的IP。
备用IP，端口号为备用服务器的IP和端口号。
一般冗余才有备用。
4、系统配置中数据源设置。
5、系统配置中初始启动程序设置。
运行客户端工程，C/S模式先启动服务器工程，再启动客户端工程。
