电机结构图

感应电动机结构图
感应电动机结构图
感应电动机又称“异步电动机”。

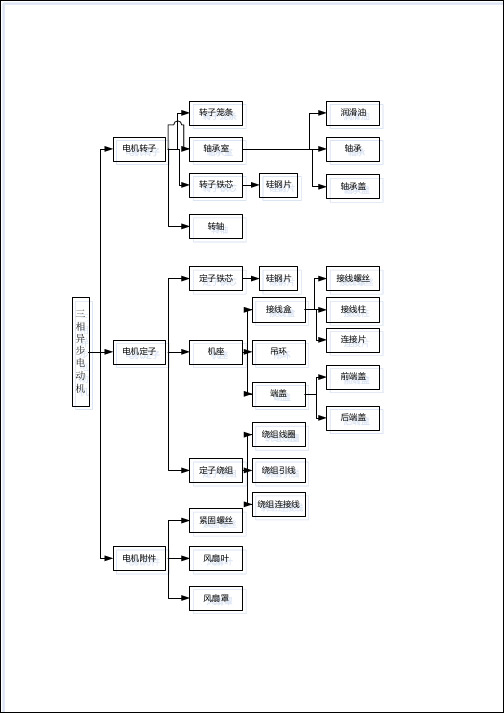

异步电动机由固定不变的定子和旋转的转子两个基本单元构成。

定子部分主要包括定子铁芯、定子绕组、基座，转子部分主要包括转轴、转子铁芯、转子绕组（闭合导体），在定子铁芯的内圆和转子铁芯的外圆有均匀分布的槽，其作用是嵌放绕组，如图所示。

三相鼠笼式异步电动机的结构图
1、定子
定子是异步电动机固定不动的部分。

由机座、定子铁芯和定子绕组组成。

机座是电动机的外壳，起着支撑电机的作用，通常用铸铁铸成。

大机座也有用钢板拼焊起来的。

定子铁芯是电动机磁路的一部分，装在机座内部。

它是一个中空圆柱体，外壁与机座配合，内壁开槽，槽内放定子绕组。

为了减少铁芯中的损耗，定子铁芯用0．5毫米厚的硅钢片叠成。

三相异步电动机结构图解图1封闭式三相异步电动机的结构1—端盖2—轴承3—机座4—定子绕组5—转子6—轴承7—端盖8—风扇9—风罩10—接线盒异步电动机的结构也可分为定子.转子两大部分。

定子就是电机中固定不动的部分，转子是电机的旋转部分。

由于异步电动机的定子产生励磁旋转磁场，同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。

另外，定.转子之间还必须有一定间隙(称为空气隙)，以保证转子的自由转动。

异步电动机的空气隙较其他类型的电动机气隙要小，一般为0.2mm～2mm。

三相异步电动机外形有开启式.防护式.封闭式等多种形式，以适应不同的工作需要。

在某些特殊场合，还有特殊的外形防护型式，如防爆式.潜水泵式等。

不管外形如何电动机结构基本上是相同的。

现以封闭式电动机为例介绍三相异步电动机的结构。

如图1所示是一台封闭式三相异步电动机解体后的零部件图。

1.定子部分定子部分由机座.定子铁心.定子绕组及端盖.轴承等部件组成。

(1)机座。

机座用来支承定子铁心和固定端盖。

中.小型电动机机座一般用铸铁浇成，大型电动机多采用钢板焊接而成。

(2)定子铁心。

定子铁心是电动机磁路的一部分。

为了减小涡流和磁滞损耗，通常用0.5mm厚的硅钢片叠压成圆筒，硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。

(a)直条形式(b)斜条形式图2 笼型异步电动机的转子绕组形式(3)定子绕组。

定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜(或铝)导线绕制的绕组联接而成。

它的作用就是利用通入的三相交流电产生旋转磁场。

通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。

槽口用槽楔(一般为竹制)塞紧。

槽内绕组匝间.绕组与铁心之间都要有良好的绝缘。

如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边)，还要加放层间绝缘。

三相异步电动机结构详细图解图1封闭式三相异步电动机得结构1—端盖2—轴承3—机座4—定子绕组5—转子6—轴承7—端盖8—风扇9—风罩10—接线盒异步电动机得结构也可分为定子、转子两大部分。

定子就就是电机中固定不动得部分,转子就是电机得旋转部分。

由于异步电动机得定子产生励磁旋转磁场,同时从电源吸收电能,并产生且通过旋转磁场把电能转换成转子上得机械能,所以与直流电机不同,交流电机定子就是电枢。

另外,定、转子之间还必须有一定间隙(称为空气隙),以保证转子得自由转动。

异步电动机得空气隙较其她类型得电动机气隙要小,一般为0、2mm～2mm。

三相异步电动机外形有开启式、防护式、封闭式等多种形式,以适应不同得工作需要。

在某些特殊场合,还有特殊得外形防护型式,如防爆式、潜水泵式等。

不管外形如何电动机结构基本上就是相同得。

现以封闭式电动机为例介绍三相异步电动机得结构。

如图1所示就是一台封闭式三相异步电动机解体后得零部件图。

1、定子部分定子部分由机座、定子铁心、定子绕组及端盖、轴承等部件组成。

(1)机座。

机座用来支承定子铁心与固定端盖。

中、小型电动机机座一般用铸铁浇成,大型电动机多采用钢板焊接而成。

(2)定子铁心。

定子铁心就是电动机磁路得一部分。

为了减小涡流与磁滞损耗,通常用0、5mm厚得硅钢片叠压成圆筒,硅钢片表面得氧化层(大型电动机要求涂绝缘漆)作为片间绝缘,在铁心得内圆上均匀分布有与轴平行得槽,用以嵌放定子绕组。

(a)直条形式(b)斜条形式图2 笼型异步电动机得转子绕组形式(3)定子绕组。

定子绕组就是电动机得电路部分,也就是最重要得部分,一般就是由绝缘铜(或铝)导线绕制得绕组联接而成。

它得作用就就是利用通入得三相交流电产生旋转磁场。

通常,绕组就是用高强度绝缘漆包线绕制成各种型式得绕组,按一定得排列方式嵌入定子槽内。

槽口用槽楔(一般为竹制)塞紧。

槽内绕组匝间、绕组与铁心之间都要有良好得绝缘。

如果就是双层绕组(就就是一个槽内分上下两层嵌放两条绕组边),还要加放层间绝缘。

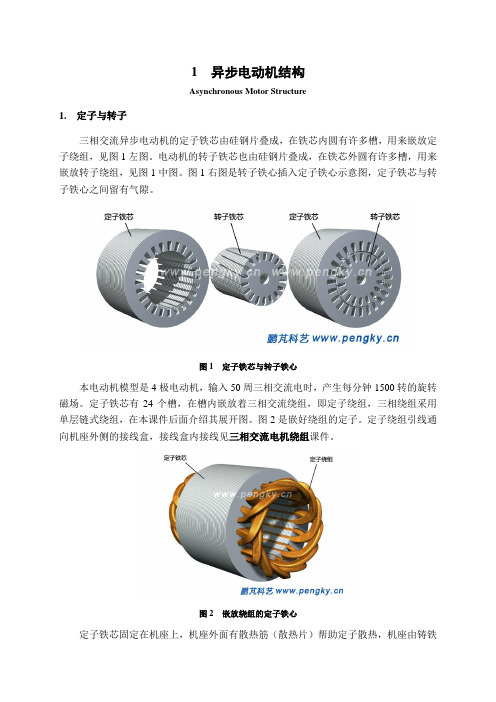

1 异步电动机结构Asynchronous Motor Structure1. 定子与转子三相交流异步电动机的定子铁芯由硅钢片叠成，在铁芯内圆有许多槽，用来嵌放定子绕组，见图1左图。

电动机的转子铁芯也由硅钢片叠成，在铁芯外圆有许多槽，用来嵌放转子绕组，见图1中图。

图1右图是转子铁心插入定子铁心示意图，定子铁芯与转子铁心之间留有气隙。

图1 定子铁芯与转子铁心本电动机模型是4极电动机，输入50周三相交流电时，产生每分钟1500转的旋转磁场。

定子铁芯有24个槽，在槽内嵌放着三相交流绕组，即定子绕组，三相绕组采用单层链式绕组，在本课件后面介绍其展开图。

图2是嵌好绕组的定子。

定子绕组引线通向机座外侧的接线盒，接线盒内接线见三相交流电机绕组课件。

图2 嵌放绕组的定子铁心定子铁芯固定在机座上，机座外面有散热筋（散热片）帮助定子散热，机座由铸铁或铸钢铸造。

下图是剖面的定子与机座图。

图3 剖面定子与机座三相交流异步电动机的转子铁芯外周的许多槽是用来嵌放转子绕组，笼型感应电动机的转子绕组是笼型结构，俗称鼠笼。

鼠笼由铜条或（铝条）与铜端环（铝端环）组成，参见异步电动机原理一节。

但应用最广的小型异步电动机采用在转子铁芯上直接浇铸熔化的铝液形成鼠笼转子，在转子槽内直接形成铝条即绕组，并同时铸出散热的风叶，简单又结实，图4是铸有笼型绕组的转子。

图4 笼型绕组的转子在转子转轴上装有风扇，风扇的作用在后面介绍，这些就是异步电动机的转动部分，见图5。

图5 笼型异步电动机转子2. 异步电动机整机在机座两端要安装端盖，端盖起着支撑转子的作用，同时密封电机。

端盖中部是轴承安装孔，安装好轴承后盖上轴承盖，在电动机的后端还有风扇罩，风扇罩的作用在后面介绍。

图6 电机端盖与风扇罩把转子插入定子中间，通过轴承安装在端盖上，端盖安装在机座上，装上风扇罩，一个三相交流异步电动机就组成了。

接入三相交流电源后定子产生的旋转磁场就可带动笼型转子旋转。

图7与图8是笼型三相异步电动机的剖视图。

三相异步电动机结构详细图解图1封闭式三相异步电动机的结构1—端盖2—轴承3—机座4—定子绕组5—转子6—轴承7—端盖8—风扇9—风罩10—接线盒异步电动机的结构也可分为定子.转子两大部分。

定子就是电机中固定不动的部分，转子是电机的旋转部分。

由于异步电动机的定子产生励磁旋转磁场，同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。

另外，定.转子之间还必须有一定间隙(称为空气隙)，以保证转子的自由转动。

异步电动机的空气隙较其他类型的电动机气隙要小，一般为0.2mm～2mm。

三相异步电动机外形有开启式.防护式.封闭式等多种形式，以适应不同的工作需要。

在某些特殊场合，还有特殊的外形防护型式，如防爆式.潜水泵式等。

不管外形如何电动机结构基本上是相同的。

现以封闭式电动机为例介绍三相异步电动机的结构。

如图1所示是一台封闭式三相异步电动机解体后的零部件图。

1.定子部分定子部分由机座.定子铁心.定子绕组及端盖.轴承等部件组成。

(1)机座。

机座用来支承定子铁心和固定端盖。

中.小型电动机机座一般用铸铁浇成，大型电动机多采用钢板焊接而成。

(2)定子铁心。

定子铁心是电动机磁路的一部分。

为了减小涡流和磁滞损耗，通常用0.5mm厚的硅钢片叠压成圆筒，硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。

(a)直条形式(b)斜条形式图2 笼型异步电动机的转子绕组形式(3)定子绕组。

定子绕组是电动机的电路部分，也是最重要的部分，一般是由绝缘铜(或铝)导线绕制的绕组联接而成。

它的作用就是利用通入的三相交流电产生旋转磁场。

通常，绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。

槽口用槽楔(一般为竹制)塞紧。

槽内绕组匝间.绕组与铁心之间都要有良好的绝缘。

如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边)，还要加放层间绝缘。
