园林制图与识图课件第四章 透视图的画法
园林制图与识图课件 第四章 透视图的画法
目录
CONTENTS
• 透视图的概述 • 透视图的绘制方法 • 透视图的绘制技巧 • 透视图的实例分析 • 透视图的实践应用
01 透视图的概述
定义与特点
定义
透视图是一种通过透视投影法将 三维空间中的物体投影到二维平 面上所形成的图像。
特点
透视图具有近大远小、近清晰远 模糊的视觉效果，能够表现物体 的立体感和空间感。
绘制垂直线
从两个灭点出发，分别绘制与视平线 垂直的线段，这些线段将作为建筑物 的边缘线。
连接水平线
从建筑物边缘线的端点出发，绘制水 平线，这些水平线将与视平线相交， 形成建筑物的各个面。
完善细节
根据需要添加建筑物的门窗、屋顶等 细节，使画面更加完整。
三点透视的画法
确定视平线和灭点
绘制垂直线
在画面上确定三个灭点，通常这三个灭点 位于画面的上、下和左或右三个方向。
意一侧。
绘制垂直线
从灭点出发，绘制与视平线垂 直的线段，这些线段将作为建 筑物的边缘线。
连接水平线
从建筑物边缘线的端点出发， 绘制水平线，这些水平线将与 视平线相交，形成建筑物的各 个面。
完善细节
根据需要添加建筑物的门窗、 屋顶等细节，使画面更加完整
。
两点透视的画法
确定视平个 灭点位于画面的两端。
在景观建筑设计中的应用
建筑外观表现
透视图能够真实地表现出建筑的 外观效果，帮助设计师和客户更
好地理解建筑的特点和风格。
景观与建筑关系
透视图能够清晰地表达出景观与 建筑之间的关系，如植物、道路 、水体等元素与建筑之间的相互
影响。
方案比较
通过绘制不同角度的透视图，设 计师可以对不同设计方案进行比
目录
CONTENTS
• 透视图的概述 • 透视图的绘制方法 • 透视图的绘制技巧 • 透视图的实例分析 • 透视图的实践应用
01 透视图的概述
定义与特点
定义
透视图是一种通过透视投影法将 三维空间中的物体投影到二维平 面上所形成的图像。
特点
透视图具有近大远小、近清晰远 模糊的视觉效果，能够表现物体 的立体感和空间感。
绘制垂直线
从两个灭点出发，分别绘制与视平线 垂直的线段，这些线段将作为建筑物 的边缘线。
连接水平线
从建筑物边缘线的端点出发，绘制水 平线，这些水平线将与视平线相交， 形成建筑物的各个面。
完善细节
根据需要添加建筑物的门窗、屋顶等 细节，使画面更加完整。
三点透视的画法
确定视平线和灭点
绘制垂直线
在画面上确定三个灭点，通常这三个灭点 位于画面的上、下和左或右三个方向。
意一侧。
绘制垂直线
从灭点出发，绘制与视平线垂 直的线段，这些线段将作为建 筑物的边缘线。
连接水平线
从建筑物边缘线的端点出发， 绘制水平线，这些水平线将与 视平线相交，形成建筑物的各 个面。
完善细节
根据需要添加建筑物的门窗、 屋顶等细节，使画面更加完整
。
两点透视的画法
确定视平个 灭点位于画面的两端。
在景观建筑设计中的应用
建筑外观表现
透视图能够真实地表现出建筑的 外观效果，帮助设计师和客户更
好地理解建筑的特点和风格。
景观与建筑关系
透视图能够清晰地表达出景观与 建筑之间的关系，如植物、道路 、水体等元素与建筑之间的相互
影响。
方案比较
通过绘制不同角度的透视图，设 计师可以对不同设计方案进行比
园林制图与识图课件第一章园林制图基本知识
1. 结构图中的支撑线 土方填挖区的零点线 分水线、中心线、对称线、定位轴线
1. 总平面图中用地范围，用红色，也称“红线” 2. 预应力钢筋线 见各有关专业制图标准 假想轮廓线成型前原始轮廓线 不需画全的折断界线 不需画全的断开界线、构造层次的断界线
•
1.1 国家制图标准的有关规定
1.1.4 图线
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
非圆曲线和复杂图形的尺寸标注
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
坡度的尺寸注法
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
➢ 尺寸的简化标注
•
1.1 国家制图标准的有关规定
1.1.5 尺寸标注
➢ 尺寸的简化标注
•对称构件尺寸标注方法
图线交接的画法
画法说明 点划线相交时，应以长划线段相交，点划线 的起始与终了应为线段
虚线与虚线或与其他线垂直相交时，在垂足 处不应留有空隙
正确
图例
错误
•
1.1 国家制图标准的有关规定
1.1.4 图线
图线交接的画法
虚线为粗实线的延长线时不得以短划相接， 要留有空隙以表示两种图线的分界
圆心应以中心线的线段交点表示。中心线应 超出圆周约5mm;当圆直径小于12mm时，中心 线可用细实线画出，超出圆周约3mm
1. 剖面图中被剖切的次要构件的轮廓线 2. 平、立、剖面图中园林建筑构配件的轮廓线 3. 构造详图及构配件详图中一般轮廓线
尺寸线、尺寸界线、图例线、索线符号、标高符号、详图材料做法引出线等
1. 新建筑物的不可见轮廓线 2. 结构图上不可见钢筋及螺栓线
1. 一般不可见轮廓线 2. 建筑构造及建筑构配件不可见轮廓线 3. 拟扩建的建筑物轮廓线
园林工程制图与识图第1章 制图的基本知识
b
预应力钢筋线等
0.5b 见有关专业制图标准
0.25b 假想轮廓线、成型以前的原始轮廓线
0.25b 不画出图样全部时的断开界线
0.25b
不画出图样全部时的断开界线，构造层 次的断开界线
第一节 制图标准的有关规定
图线的画法（注意事项）
(1)同一图样中，同类图线的宽度应基本一致。虚线、点画线及双点画线的线 段长度和间隔应各自大致相等。
各号幅面的尺寸关系是：沿上一号幅面的长边对裁， 即为次一号幅面的大小。
第一节 制图标准的有关规定
图框格式：图框——图纸上限定绘图区域的线框。
(a) A0~A3横式幅面
(b) A4立式幅面
第一节 制图标准的有关规定
2．图纸标题栏及会签栏（GB/T 10610.1－1989） —— 位于图纸右下角与图框线相接。用来填写工程名称、 图名、制图人名、设计单位、图纸编号、比例等内容。
(4)尺寸数字——表示尺寸的大小。 尺寸数字一般写在尺寸线的上方、左方或尺寸线的中断处。
4b～5b
第一节 制图标准的有关规定
≥15°
直径、半径、角度尺寸起止符号的画法
第一节 制图标准的有关规定
图1-14 尺寸数字的注写方向
第一节 制图标准的有关规定
尺寸标注的基本规定
（一）尺寸线（表示所注尺寸的方向） 1、尺寸线采用细实线。 2、尺寸线不宜超出尺寸界线。 3、中心线、尺寸界线以及其他任何图线都不得用作尺寸线。 4、线性尺寸的尺寸线必须与被标注的长度方向平行。 5、轮廓线距靠近它的尺寸线的距离不小于10mm,平行的两尺寸线的间
计算机绘图时，勤于动手，听和练要结合。
《园林制图》
第一章 制图的基本知识
第一节 制图标准的有关规定 第二节 绘图工具和仪器介绍 第三节 几何作图
园林制图与识讲义图课件第五章园林要素的画法
2.树木枝干的画法
（1）枝干画法 • 画树先画干 • 画枝干以冬季落叶乔木为佳。 • 注重干的分枝习性 • 分枝讲究粗细的安排
树干纹理的表现
3.树冠的形状和质感
4.不同树木形态特征的刻画
（1）树木几何形态的概括 • 树木的立面图形主要由树干和树冠决定。树干的
形态由它的高矮、粗细、分枝情况等决定，画法 相对简单。树冠决定了植物的外形特征，形状较 为复杂，单可概括为：尖塔形、圆锥形、圆柱形、 伞形、圆球形、椭圆形、匍匐形、垂枝形等。
廓。 (4)根据光影效果，表示出亮、暗、最暗的空间层
次，加强树的立体感和远近树的空间距离。 2)灌木的立面图绘制 3)绿篱的立面图绘制
1.树木的立面表现方法：风格应与图面一 致，并保证树木的平面半径和立面冠幅相 等、平面和立面对应、树干的位置位于树冠 圆的圆心。
轮廓型
分枝型
枝叶型
质感型
树木的立面质感画法图例
（2）树木分枝与其表现特点
（3）树木与建筑物关系的处理
• 在画面中，树木对建筑物的主要部分不应有遮挡。 • 1）画面中近景的树木，一般只画树干和少量的树
叶。
• 2）中景树木，可设计在建筑两侧或前面。 • 3）远景，在建筑物后，起烘托和增加画面空间感
的作用。色调明暗和建筑物有对比。
树木平立面图一致
• 1.画法： • （1）用4H铅笔绘制阴影轮廓线 • （2）填充阴影 • ①沿阴影方向连续地绘制一组平行线 • ②先绘制影线，然后沿另一方向连续绘
制一组平行线与阴影交叉。 • （3）增加阴影效果的描影
树木的平面落影
1.影响因素：树冠形 状、光线角度、地面 条件
2.表示方法：常用落 影圆，也可根据树形 作变化。
园林制图与识图课件
10
细实线
花架大样详景施
大样编号
大样所在 图纸编号
大样在本页面
地面做法详西南
标准图集名称、编号 大样所在页码
大样编号
1.1 国家制图标准的有关规定
1.1.6 标注符号
➢ 索引符号与详图符号
4～ 6
细实线
14
粗实线
大样编号
零件、钢筋编号 •
被索引图样在本页面
与索引图样在同 一张图内的详图编号
被索引图样 所在图纸编号
1.3 绘图步骤和方法
➢ 工具线条图绘图步骤
3) 加深图线、上墨或描图 • (1) 加深图线
粗线与稿线的关系： 稿线为粗线的中心线
正确
错误
两稿线距离较近时，可沿稿线向外加粗 粗线的接头：
1.1 国家制图标准的有关规定
1.1.1图纸幅面和格式
•
绘签栏 装订边 对中标志 幅面线
A0 ~ A3横式图幅
l
图框线
b
标题栏
1.1 国家制图标准的有关规定
1.1.1图纸幅面和格式
•
A0 ~ A3 立式图幅
A4立式图幅
装订边
绘签栏
装订边
绘签栏
l l
标题栏 b
标题栏（通栏） b
1.1 国家制图标准的有关规定
1.2 绘图工具及仪器的使用
➢ 绘图笔
1.2 绘图工具及仪器的使用
➢ 铅笔
(a)
（锥形） (b)
（四棱柱）
(c)
(d)
b
60°
（ e） 正 面 看
1.2 绘图工具及仪器的使用
➢ 其他
量角器
擦图片
砂纸
橡皮
胶带纸

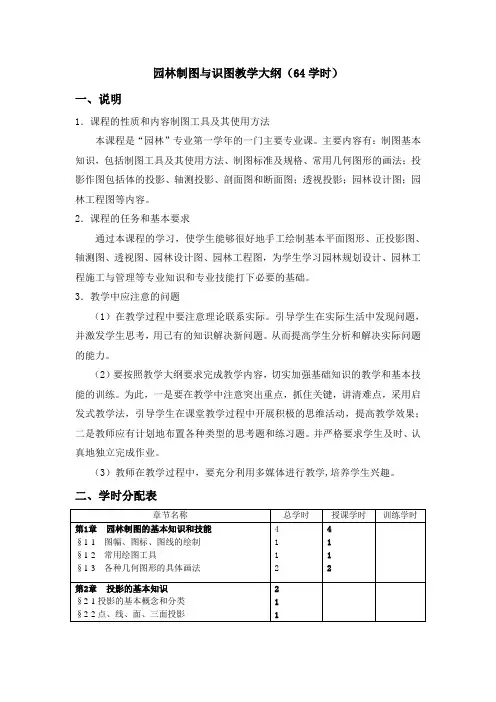

园林制图与识图教学大1
园林制图与识图教学大纲（64学时）一、说明1．课程的性质和内容制图工具及其使用方法本课程是“园林”专业第一学年的一门主要专业课。
主要内容有：制图基本知识，包括制图工具及其使用方法、制图标准及规格、常用几何图形的画法；投影作图包括体的投影、轴测投影、剖面图和断面图；透视投影；园林设计图；园林工程图等内容。
2．课程的任务和基本要求通过本课程的学习，使学生能够很好地手工绘制基本平面图形、正投影图、轴测图、透视图、园林设计图、园林工程图，为学生学习园林规划设计、园林工程施工与管理等专业知识和专业技能打下必要的基础。
3．教学中应注意的问题（1）在教学过程中要注意理论联系实际。
引导学生在实际生活中发现问题，并激发学生思考，用已有的知识解决新问题。
从而提高学生分析和解决实际问题的能力。
（2）要按照教学大纲要求完成教学内容，切实加强基础知识的教学和基本技能的训练。
为此，一是要在教学中注意突出重点，抓住关键，讲清难点，采用启发式教学法，引导学生在课堂教学过程中开展积极的思维活动，提高教学效果；二是教师应有计划地布置各种类型的思考题和练习题。
并严格要求学生及时、认真地独立完成作业。
（3）教师在教学过程中，要充分利用多媒体进行教学,培养学生兴趣。
二、学时分配表三、教学要求、内容及建议第1章园林制图的基本知识和技能教学要求:(1)掌握图纸幅面及格式规定,掌握图线类型及用途,掌握尺寸标注方法.(2)掌握常用制图工具的使用方法及常用几何图形的绘制方法.(3)了解字体规定及书写规则.理解索引、详图等符号、比例的规定。
教学内容:(1) 图幅、图标、图线的绘制(2) 常用绘图工具(3)各种几何图形的具体画法教学建议:主要是介绍图纸的基本规范,及常用制图工具,还有图纸中各种标注的表示方法,让学生对制图形成规范概念.第2章投影的基本知识教学要求:(1)掌握投影的基本概念，了解投影的种类。
(2)掌握正投影的特征。
(3)理解三面投影体系的建立，掌握三面投影规律。
园林工程制图与识图第1章-制图的基本知识
(2)尺寸线——表示所注尺寸的度量方向和长度。 用细实线绘制，不能用其他线代替或与其他线重合。
(3)尺寸起止符号（尺寸线终端）——尺寸的起止点。 有箭头和45°短划两种。标注直径、半径、角度是一般用箭头。
(4)尺寸数字——表示尺寸的大小。 尺寸数字一般写在尺寸线的上方、左方或尺寸线的中断处。
4b～5b
（四）尺寸数字（表示尺寸的大小）
1、工程图上标注的尺寸数字，是物体的实际尺寸，它与绘图所用的 比例无关。
2、图样上的尺寸单位，除标高及总平面图以米为单位外，均必须以 毫米为单位。因此，图样上的尺寸数字无需注写单位。
3、一般应注在尺寸线的上方，也可注在尺寸线的中断处。同一图样 标注时必须一致。
第一节 制图标准的有关规定
已知： 两个同心 圆， 求：与这 两个同心 圆内切且 同心的椭 圆
第三节 几何作图
4.椭圆的画法 (2) 四心圆弧法近似椭圆
O
第三节 几何作图
5. 平面图形的分析和画法
(1)平面图形的尺寸分析
★ 定形尺寸
如15、R12、R15、Ф20
★ 定位尺寸
如8、75等均为定位尺寸
R15 φ5
R10
φ20 φ30
取三等分得1、2、3点
连接3B 过1、2点作3B的平行线交AB于
1' 、 2' 即得三等分点 A
2.等分圆周作多边形
(1)三等分圆周和作正三角形
B
C
丁字尺 三角板
第三节 几何作图
(2)六等分圆周和作正六边形
第三节 几何作图
(3)五等分圆周和作正五边形
第三节 几何作图
3.圆弧连接 (2)圆弧与相交二直线连接
❖ 正确应用绘图工具和仪器，绘制符合国家制 图标准的建筑工程图样；
(3)尺寸起止符号（尺寸线终端）——尺寸的起止点。 有箭头和45°短划两种。标注直径、半径、角度是一般用箭头。
(4)尺寸数字——表示尺寸的大小。 尺寸数字一般写在尺寸线的上方、左方或尺寸线的中断处。
4b～5b
（四）尺寸数字（表示尺寸的大小）
1、工程图上标注的尺寸数字，是物体的实际尺寸，它与绘图所用的 比例无关。
2、图样上的尺寸单位，除标高及总平面图以米为单位外，均必须以 毫米为单位。因此，图样上的尺寸数字无需注写单位。
3、一般应注在尺寸线的上方，也可注在尺寸线的中断处。同一图样 标注时必须一致。
第一节 制图标准的有关规定
已知： 两个同心 圆， 求：与这 两个同心 圆内切且 同心的椭 圆
第三节 几何作图
4.椭圆的画法 (2) 四心圆弧法近似椭圆
O
第三节 几何作图
5. 平面图形的分析和画法
(1)平面图形的尺寸分析
★ 定形尺寸
如15、R12、R15、Ф20
★ 定位尺寸
如8、75等均为定位尺寸
R15 φ5
R10
φ20 φ30
取三等分得1、2、3点
连接3B 过1、2点作3B的平行线交AB于
1' 、 2' 即得三等分点 A
2.等分圆周作多边形
(1)三等分圆周和作正三角形
B
C
丁字尺 三角板
第三节 几何作图
(2)六等分圆周和作正六边形
第三节 几何作图
(3)五等分圆周和作正五边形
第三节 几何作图
3.圆弧连接 (2)圆弧与相交二直线连接
❖ 正确应用绘图工具和仪器，绘制符合国家制 图标准的建筑工程图样；
项目二 园林制图与识图
项目二园林制图与识图一、教学目标1. 学习制图标准及方法步骤。
2. 了解投影知识。
3. 掌握制图工具的使用方法。
4. 精确把握各种园林素材的画法及设计图、效果图的绘制。
二、课时分配本项目共5个任务，分配8个课时。
三、教学重点通过本章的学习，要能熟练绘画山石、水体、植物等园林素材；掌握总平面图、种植设计图及竖向设计图的绘制要求及方法；能够准确运用轴测图、透视图表现设计效果。
四、教学难点准确运用轴测图、透视图表现设计效果。
五、教学内容任务一园林制图的基本知识一、制图工具及其使用方法1. 图板、丁字尺和三角板图板是制图的最基本工具，共有三种规格，分别是零号、壹号和贰号图板，制图的时候应根据图纸的大小选择相应的图板。
图板短边称为工作边，面板称为工作板。
丁字尺由尺头和尺身组成，尺头和尺身固定成90°角，用于画水平线。
使用丁字尺时，尺头应紧靠图板左边，以左手扶尺头，使尺上下移动，再用左手压住尺身，然后画线。
切勿尺头脱离图板工作边，也不能将丁字尺靠在图板的其他边画线，如图2-1所示。
三角板有两块，一块是45°等腰直角三角形，另一块是两锐角分别为30°和60°的直角三角形。
三角板与丁字尺配合使用，可画垂直线及与丁字尺工作边成15°、30°、45°、60°、75°等各种斜线。
两块三角板配合使用，能画出垂直线和各种斜线及其平行线。
如图2-2所示。
2. 绘图笔（1）绘图铅笔。
绘图铅笔的铅芯有软硬之分，分别用字母B和H表示，最软的为6B、最硬的为9H、中等硬度的是HB。
制图中常用4H~HB，但具体制图过程中还需要根据图纸、所绘的线条和空气的温湿度加以调整。
除了用绘图铅笔制图外，也可用自动铅笔起稿线、作草图，铅芯有0.5 mm、0.7 mm、0.9 mm三种规格，硬度多为HB，如图2-3所示。
（2）针管笔。
针管笔是专门用来绘制墨线的。
01园林制图基础知识
2 用法 （1）尺头的控制
（2）用丁字尺作水平线
（3）用丁字尺和三角板作铅垂线
（4）画长线时手的姿势
（三）三角板 1 规格：灵活选用
2 用法 （1）利用两种三角板画15°及其倍数的各种角度
（2）一般直线作图方向
（3）用三角板作垂线或平行线组
பைடு நூலகம்
（四）绘图笔 绘图笔有直线笔、绘图小钢笔、绘图墨水笔等。 1 直线笔（鸭嘴笔）
2画线的画法
（1）在同一张图纸内，相同比例的各图样，应选用相同的 线宽组
（2）相互平行的图线，其间隙不宜小于其中粗线的宽度， 且不宜小于0.7mm
（3）虚线、点划线或双点划线的线段长度和间隙，宜各自 相等
（4）如图形较小，画点划线或双点划线有困难时，可用实 线代替
（5）点划线或双点划线的两端不应是点，点划线与点划线 交接或点划线与其他图线交接时，应是线段交接
（3）当需标注的尺寸较多时，互相平行的尺寸线应根据尺 寸大小从远到近依次排列在图线一侧，尺寸线和图样之间 的距离应大于10mm，平行的尺寸线间距相同，常为7-10mm， 两端的尺寸线应稍长些，中间的应短些，并且排列整齐。
2 圆（弧）和角度标注
圆和圆弧的尺寸常标注在内侧，尺寸数字前需加注半径符号R或直径符 号D、 。
规定汉字的自高应不小于3.5mm，如需更大的字，则字高应 以√2的比值递增。
（2）长仿宋字的写法
a 先打好字格，以便字与字之间的间隔均匀、排列整齐，书 写时应做到字体满格，端正，注意起笔和落笔的笔锋顿挫且 横平竖直
b 注意汉字的结构，并应根据汉字的不同结构特点，灵活处 理偏旁和整体的关系
c 每一笔划的书写都应做到干净利落、顿挫有力，不应歪曲、 重叠和脱节，并特别注意起笔、落笔和转折等关键
园林制图与识图绪论
6．培养认真负责、一丝不苟的工作作风。
7
园林制图与识图
《园林工程制图与识图》是园林类各专业一门重要的技术基础课。其主要任务 是：
（1）学习投影法（主要是正投影法）的基本理论及其应用。 （2）学习、贯彻制图国家标准和有关规定。 （3）培养绘制和识读本专业及其相关专业工程图样的基本能 力。 （4）培养空间想象能力和空间几何问题的分析、图解能力。 （5）培养认真负责的工作态度和严谨细致的工作作风。 （6）使学生对计算机绘图有初步的了解。
园林制图与识图
一、本课程的ห้องสมุดไป่ตู้质和任务
工程图是人们根据投影的基本原理并按一定规 则绘制的图样。工程图样是“工程技术界的共同语 言”，是用来表达设计意图，交流技术思想的重要 工具，也是用来指导生产、施工、管理等技术工作 的重要技术文件，作为一个工程的技术人员，必须 掌握这种语言。
5/14/2021
2
园林工程图是工程图中的一种，是用来表示园林工程的形状、大小、材 料、作法、结构构造方式以及技术要求等。作为园林工程施工的依据。
5/14/2021
3
二、本课程的内容与要求
（一）内容
内容
画法几何
制图基本知识 投影作图
工程制图
专业制图 计算机绘图
5/14/2021
4
（二）要求
能读图
要求
绘画图
常规仪器绘图 徒手绘制草图
计算机绘图
5/14/2021
5
三、本课程的学习方法
内容
画法几何
制图基本知识 投影作图
是工程制图的理论基础；比较系 统但抽象
工程制图
专业制图 计算机绘图
是投影理论的具体应用；比较实 际但具体
5/14/2021
7
园林制图与识图
《园林工程制图与识图》是园林类各专业一门重要的技术基础课。其主要任务 是：
（1）学习投影法（主要是正投影法）的基本理论及其应用。 （2）学习、贯彻制图国家标准和有关规定。 （3）培养绘制和识读本专业及其相关专业工程图样的基本能 力。 （4）培养空间想象能力和空间几何问题的分析、图解能力。 （5）培养认真负责的工作态度和严谨细致的工作作风。 （6）使学生对计算机绘图有初步的了解。
园林制图与识图
一、本课程的ห้องสมุดไป่ตู้质和任务
工程图是人们根据投影的基本原理并按一定规 则绘制的图样。工程图样是“工程技术界的共同语 言”，是用来表达设计意图，交流技术思想的重要 工具，也是用来指导生产、施工、管理等技术工作 的重要技术文件，作为一个工程的技术人员，必须 掌握这种语言。
5/14/2021
2
园林工程图是工程图中的一种，是用来表示园林工程的形状、大小、材 料、作法、结构构造方式以及技术要求等。作为园林工程施工的依据。
5/14/2021
3
二、本课程的内容与要求
（一）内容
内容
画法几何
制图基本知识 投影作图
工程制图
专业制图 计算机绘图
5/14/2021
4
（二）要求
能读图
要求
绘画图
常规仪器绘图 徒手绘制草图
计算机绘图
5/14/2021
5
三、本课程的学习方法
内容
画法几何
制图基本知识 投影作图
是工程制图的理论基础；比较系 统但抽象
工程制图
专业制图 计算机绘图
是投影理论的具体应用；比较实 际但具体
5/14/2021
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
园林制图与识图
主要章节内容
第一章 园林制图基础知识 第二章 投形的基本知识 第三章 植物的表现方法 第四章 山石和水体的表示方法 第五章 地形、道路的表示方法 第六章 园林建筑 第七章 园林制图的综合表现 第八章 园林设计图 第九章 结构施工图 第十章 设备施工图
第十章 设备施工图
范围较小时，比例可适当放大 （2）主要将各种管线具体的准确位置在平面图上标出 （3）园路采用不规则布置时，管线定位可采用网格法 （4）园林管线工程由雨水管、污水管、给水管组成。给水
管由城市干道主管引入，排水管采用雨水、污水分流制
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页) 园林制图与识图培训讲义(PPT35页)
一 给水排水施工图 二 园林管线工程综合规划的编制 三 电器施工图
一 给水排水施工图
给水排水工程包括给水工程、排水工程和建筑给水排水 工程。
给水工程包括水源取水、水质净化、提升泵房、铺设输 水管渠和官网、调节构筑物等工程
排水工程包括污水收集、输送、处理及处理后的排放或 利用
建筑给水排水工程包括建筑给水、建筑消防、建筑排水、 建筑热水、建筑中水等工程
园林制图与识图培训讲义(PPT35页) 园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
（五）给水排水详图 给水排水详图又称大样图，它表示某些设备或管道节点
的详细构造与安装要求。 有的详图可直接查阅标准图集或室内给排水手册，如水
表、卫生设备等安装详图。
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
（三）室内给水排水平面图 1 室内给水排水平面图表示建筑内的给水和排水工程内
容，包括平面图、系统图和详图。 2 平面图表明了给排水管道及设备的平面布置。主要包
括干管、支管和立管的平面位置、管口直径尺寸及各立管 的编号，各管道零件的平面位置，给水进户管和污水排出 管的平面位置及室外给排水管网的相互关系。
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
（二）给水排水施工图的特点 1 给排水管道及设备常采用统一的图例和符号表示。 2 给水排水管道系统图的图例线条较多，要先找出进水
源、干管、支管及用水设备、排水口、污水流向、排污设 施等。 3 管道系统轴测图（管道系统图）要根据各层的平面布 置绘制。 4 给排水施工图中留洞、打孔、预埋管沟等对土建的要 求在图纸上要明确的表示和注明。
道下与非机动车道下，以便今后的维修与养护
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
（6）编制管线工程综合图时，尽可能减少道路交叉口范围 内的管线交叉数量，可减少交叉管线在标高上发生矛盾
（7）管线发生冲突时，避让原则一般是：
还没有建设的管线让已建成的管线临时的管线让永久的管线
统 （2）安排管线位置时应考虑今后的发展变化，对有可能发
展的管线留有余地，并尽量节约建设用地 （3）在不妨碍今后的运行、检修和合理占用土地的情况下，
尽量使管线的路线短捷，缩短管线的长度，节省建设费用 （4）埋设在道路下的管线，原则上与道路中心线平行 （5）在道路横断面中安排管线位置时，尽可能布置在人行
小管道让大管道
压力管道让重力自流管道
可弯曲的管道让不易弯曲的管道
管线之间或管线与建筑物、构筑物之间的水平距离和
垂直净距要满足技术、卫生、安全等要求
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
2 管线工程综合设计平面图 （1）比例一般采用1：1000—1：5000，当内容简单，设计
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页) 园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页) 园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
（四）给水排水系统图 1 系统图分为给水系统和排水系统两大部分，适用轴测
园林制图与识图培训讲义(PPT35页)
（一）给水排水施工图的组成 1 给水排水施工图可分为室内给排水施工图与室外给排
水施工图两大部分。 2 两部分一般都由基本图和详图组成。基本图包括管道
平面布置图、剖面图、系统轴测图、原理图及说明等，详 图表明各局部的详细尺寸及施工要求。 3 室内给排水施工图表示建筑物内部的给水工程和排水 工程，主要包括平面图、系统图和详图。 4 室外给排水施工图表示一个区域或一个厂区的给水和 排水工程设施，包括管道总平面图、纵断面图和详图。
投影的方法来表示给排水管道系统的上、下层之间，前后、 左右之间的空间关系的。 2 在系统图中除注有各管径尺寸及主管编号外，还注有 管道的标高和坡度。 3 识图时须将平面图和系统图结合起来看。
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页) 园林制图与识图培训讲义(PPT35页)
盾，将各种管线用所代表的图例或符号绘制在图上，并表明 必要的数据和说明 3 编写管线工程综合规划说明书 主要包括所综合的管线、引用的资料、规划管线综合安排 的原则、提出各单项工程分期建设应注意的问题
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
（二）园林管线工程综合设计编制 1 设计原则 （1）道路和各种管线的里面位置应采用城市统一的标高系
园林制图与识图培训讲义(PPT35页) 园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
二 园林管线工程综合规划的编制
（一）园林管线工程综合规划编制
1 管线工程综合示意图 主要解决管线在系统布置上存在的问题，确定管线的走向 2 绘制管线工程综合规划图 调整、修改、处理管线在平面位置和竖向标高上的各种矛
园林制图与识图培训讲义(PPT35页)
3 绘制管线交叉点标高图
主要用以检查和控制交叉管线在空间的位置。
主要章节内容
第一章 园林制图基础知识 第二章 投形的基本知识 第三章 植物的表现方法 第四章 山石和水体的表示方法 第五章 地形、道路的表示方法 第六章 园林建筑 第七章 园林制图的综合表现 第八章 园林设计图 第九章 结构施工图 第十章 设备施工图
第十章 设备施工图
范围较小时，比例可适当放大 （2）主要将各种管线具体的准确位置在平面图上标出 （3）园路采用不规则布置时，管线定位可采用网格法 （4）园林管线工程由雨水管、污水管、给水管组成。给水
管由城市干道主管引入，排水管采用雨水、污水分流制
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页) 园林制图与识图培训讲义(PPT35页)
一 给水排水施工图 二 园林管线工程综合规划的编制 三 电器施工图
一 给水排水施工图
给水排水工程包括给水工程、排水工程和建筑给水排水 工程。
给水工程包括水源取水、水质净化、提升泵房、铺设输 水管渠和官网、调节构筑物等工程
排水工程包括污水收集、输送、处理及处理后的排放或 利用
建筑给水排水工程包括建筑给水、建筑消防、建筑排水、 建筑热水、建筑中水等工程
园林制图与识图培训讲义(PPT35页) 园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
（五）给水排水详图 给水排水详图又称大样图，它表示某些设备或管道节点
的详细构造与安装要求。 有的详图可直接查阅标准图集或室内给排水手册，如水
表、卫生设备等安装详图。
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
（三）室内给水排水平面图 1 室内给水排水平面图表示建筑内的给水和排水工程内
容，包括平面图、系统图和详图。 2 平面图表明了给排水管道及设备的平面布置。主要包
括干管、支管和立管的平面位置、管口直径尺寸及各立管 的编号，各管道零件的平面位置，给水进户管和污水排出 管的平面位置及室外给排水管网的相互关系。
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
（二）给水排水施工图的特点 1 给排水管道及设备常采用统一的图例和符号表示。 2 给水排水管道系统图的图例线条较多，要先找出进水
源、干管、支管及用水设备、排水口、污水流向、排污设 施等。 3 管道系统轴测图（管道系统图）要根据各层的平面布 置绘制。 4 给排水施工图中留洞、打孔、预埋管沟等对土建的要 求在图纸上要明确的表示和注明。
道下与非机动车道下，以便今后的维修与养护
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
（6）编制管线工程综合图时，尽可能减少道路交叉口范围 内的管线交叉数量，可减少交叉管线在标高上发生矛盾
（7）管线发生冲突时，避让原则一般是：
还没有建设的管线让已建成的管线临时的管线让永久的管线
统 （2）安排管线位置时应考虑今后的发展变化，对有可能发
展的管线留有余地，并尽量节约建设用地 （3）在不妨碍今后的运行、检修和合理占用土地的情况下，
尽量使管线的路线短捷，缩短管线的长度，节省建设费用 （4）埋设在道路下的管线，原则上与道路中心线平行 （5）在道路横断面中安排管线位置时，尽可能布置在人行
小管道让大管道
压力管道让重力自流管道
可弯曲的管道让不易弯曲的管道
管线之间或管线与建筑物、构筑物之间的水平距离和
垂直净距要满足技术、卫生、安全等要求
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
2 管线工程综合设计平面图 （1）比例一般采用1：1000—1：5000，当内容简单，设计
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页) 园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页) 园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
（四）给水排水系统图 1 系统图分为给水系统和排水系统两大部分，适用轴测
园林制图与识图培训讲义(PPT35页)
（一）给水排水施工图的组成 1 给水排水施工图可分为室内给排水施工图与室外给排
水施工图两大部分。 2 两部分一般都由基本图和详图组成。基本图包括管道
平面布置图、剖面图、系统轴测图、原理图及说明等，详 图表明各局部的详细尺寸及施工要求。 3 室内给排水施工图表示建筑物内部的给水工程和排水 工程，主要包括平面图、系统图和详图。 4 室外给排水施工图表示一个区域或一个厂区的给水和 排水工程设施，包括管道总平面图、纵断面图和详图。
投影的方法来表示给排水管道系统的上、下层之间，前后、 左右之间的空间关系的。 2 在系统图中除注有各管径尺寸及主管编号外，还注有 管道的标高和坡度。 3 识图时须将平面图和系统图结合起来看。
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页) 园林制图与识图培训讲义(PPT35页)
盾，将各种管线用所代表的图例或符号绘制在图上，并表明 必要的数据和说明 3 编写管线工程综合规划说明书 主要包括所综合的管线、引用的资料、规划管线综合安排 的原则、提出各单项工程分期建设应注意的问题
园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
（二）园林管线工程综合设计编制 1 设计原则 （1）道路和各种管线的里面位置应采用城市统一的标高系
园林制图与识图培训讲义(PPT35页) 园林制图与识图培训讲义(PPT35页)
园林制图与识图培训讲义(PPT35页)
二 园林管线工程综合规划的编制
（一）园林管线工程综合规划编制
1 管线工程综合示意图 主要解决管线在系统布置上存在的问题，确定管线的走向 2 绘制管线工程综合规划图 调整、修改、处理管线在平面位置和竖向标高上的各种矛
园林制图与识图培训讲义(PPT35页)
3 绘制管线交叉点标高图
主要用以检查和控制交叉管线在空间的位置。
