纤维织物风管尺寸介绍

目录1.前言2.工法特点3.适用范围4.工艺原理5.施工工艺流程及操作要点6.材料及设备7.质量控制8.安全控制9.环保措施10.效益分析11.应用实例纤维织物通风风管施工工法江西嘉业建设工程集团公司1.前言纤维织物风管是一种由特殊纤维织成的柔性空气分布系统（Air Dispersion）即索斯系统，是替代传统送风管、风阀、散流器、绝热材料等的一种送出风末端系统。

随着世界纤维材料技术和纺织技术的不断创新，越来越多的具有特殊性能的纤维被制成空气分布系统，使纤维织物空气分布系统的应用领域不断扩展，目前已成为在市场上占有相当大份额的一种通风系统模式。

经我公司在多个工程中使用，取得了良好的社会效益和经济效益。

并根据《通风管道技术规程》 JGJ141-2004 标准，形成本工法，以加强对纤维织物通风风管施工的控制。

2.工法特点纤维织物安装通风系统施工工法其特点是通过安装钢索吊挂，索斯风管及其部件（直管、入口、末端、三通、弯头、变径等）、组件（ PAD 型风阀、 ACD 型风阀、过滤器、静压箱）和配件（钢绳、吊环、花篮螺栓、套环、卡头、橡胶护套等）的通风系统。

本工法结合我公司多年的施工经验，相比传统通风模式具有以下特点：2.1 面式出风，风量大，无吹风感。

索斯系统采用整个管道壁纤维渗透空气及微孔射流的独特面式出风模式，出风面积大，风量大，风速低，无吹风感，舒适度极佳。

2.2 整体送风均匀分布。

索斯系统通过整个管壁的纤维缝隙或均匀分布的经过设计的多排小孔出风，空气分布每点均匀一致，实现真正理想的整体均匀送风。

2.3 防凝露。

索斯系统通过整体管道壁纤维渗透冷气，在管壁外形成冷气层，使管壁内外几乎无温差，彻底解决凝露问题，不需要管道保温。

2.4 易清洁维护，健康环保。

由于索斯系统方便拆装，可以方便进行管道擦拭、清洗，以提升室内空气洁净品质，达到对健康环保的更高要求。

2.5 美观高档，色彩多样，个性化突出。

多种颜色可与室内任何环境格调保持和谐，简约高档。

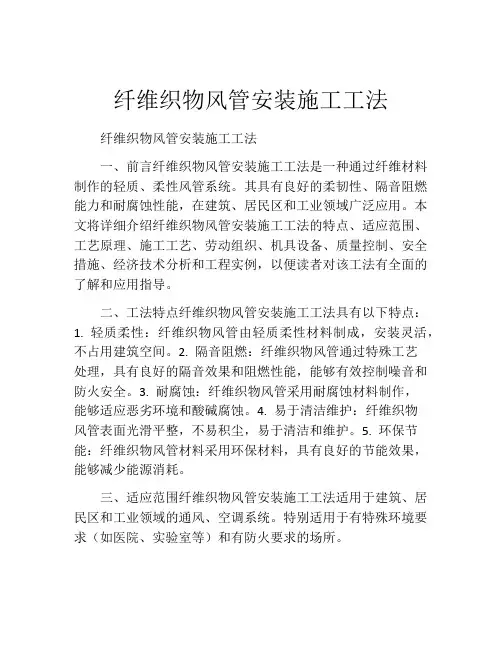

纤维织物风管安装施工工法纤维织物风管安装施工工法一、前言纤维织物风管安装施工工法是一种在建筑中使用纤维织物材料制作风管的施工方法。

纤维织物风管具有轻便、柔软、隔热、隔音和防火等特点，广泛应用于商业建筑、办公楼和工业设施等场所。

本文将详细介绍纤维织物风管安装施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及实际工程实例。

二、工法特点1. 轻质柔软：纤维织物风管采用轻质织物材料制作，非常柔软，易于操作和安装。

2. 隔热隔音：纤维织物风管具有优异的隔热性能和隔音效果，能够降低能耗和噪音。

3. 防火防腐：纤维织物风管经过特殊处理，具有一定的防火和防腐能力。

4. 易于维护：纤维织物风管不易堵塞，易于清洁和维护。

5. 环保节能：纤维织物风管材料可回收再利用，符合环保和节能要求。

三、适应范围纤维织物风管适用于商业建筑、办公楼、工业设施等场所的通风、空调和排烟系统。

特别适用于有限空间、弯曲场景和需要隔热、隔音的环境。

四、工艺原理纤维织物风管安装施工工法基于以下几个原理：1. 纤维织物材料具有柔软性，可以在狭窄的空间中弯曲和安装。

2. 纤维织物材料具有隔热和隔音效果，在通风系统中能提供良好的热气体和噪音的隔离。

3. 纤维织物材料经过特殊处理，在一定程度上具有防火和防腐能力。

4. 纤维织物风管安装需要采取一系列的技术措施，如支架安装、固定连接和密封处理等。

五、施工工艺1. 构思设计：根据建筑的布局和通风系统的要求，设计纤维织物风管的形状、尺寸和布置方式。

2. 材料准备：选用符合要求的纤维织物材料，进行必要的处理和检验。

3. 管道布置：根据设计要求，将纤维织物风管按照规定位置和尺寸进行布置，注意通风系统的连续性和流线性。

4.木架支撑：根据风管的重量和形状，制作适当的木架支撑结构，并固定在建筑结构上。

5. 固定连接：将纤维织物风管与支架进行牢固的固定连接，使用合适的工具和技术完成。

风管与风速的确定风管计算三种方法：静压复得法假定风速法等摩阻法空调风系统的管道设计（一）风管机在设计管道时首先必须从产品资料上了解三个参数：风量、风压、噪声。

1．风量：为了确定送风管道大小。

2．风压：也叫机外静压。

为了计算在送风过程中克服阻力所需的参数。

简单不确切地说，就是能将风送多大距离的动力。

3．噪声：其产品技术资料所标的噪声只是相对的，因为噪声是随不同条件而相应的变动的。

可能产生噪声的渠道有：机器本身的风机、机器运行振动、送风风压过大等。

（二）风系统设计包括的主要内容有：合理采用管内的空气流速以确定风管截面尺寸，计算风系统的阻力及选择风机，平衡各支风路的阻力以保证各支风路的风量达到设计值。

那么管内风速如何选择风管尺寸如何来确定呢※管内风速的选取决定了风管截面的尺寸，两者之间的关系如下：F=a×b=L/(3600＆#8226;V) （公式1-1）式中：F：风管断面积（㎡）a、b：风管断面长、宽（m）L：风管风量（m³/h）V：风速（m/s）以上各取值受到以下几个方面的影响：①建筑空间：在现代的建筑中，无论是多层建筑或高层建筑，还是高档别墅，建筑空间都是相当紧张的，因此要求我们尽可能提高风速以减少风管的截面。

（管内风速与风管截面积成反比，即是风速越高，则风管截面积越小，反之，风速越低，则风管截面积越大。

）②风机压力及能耗：风速越高，则风阻力越大，风机的能耗也就越大，从此点来说又要求降低风速。

③噪音要求：风速对噪音的影响表现在三个方面：首先，随着风速的提高，风机风压的要求较高而引起风机的运行噪声加大；第二，风速加大至一定程度时，在通过风管部件时将产生气流噪声；第三，随着风速的提高，风管消声的消声能力下降。

总的来说，风管内的风速越高，则所产生的噪声就越大。

因此,管内风速的选取是综合平衡各种因素的一个结果.通过查阅相关资料和有关手册以及根据实际工程的体会,建议空调通风系统中的各种风道内的推荐风速见下表所示:（表1）场合以合宜噪声为主导主风管的风速V（m/s）以合宜风管阻力为主导的风速V（m/s）送风风速标准逗留区之最大允许流速m/s送风口之最大允许流速m/s逗留区流速与人体感觉的关系空调房间允许之最大送风温差℃不同送风方式的送风量指标和室内平均流速低速风管系统的最大允许流速m/s推荐的送风口流速m/s低速风管系统的推荐和最大流速m/s以噪音标准控制的允许送风流速m/s回风格棚的推荐流速m/s通风系统之流速m/s百叶窗的推荐流速m/s打印本页 || 关闭窗口规范中干管，支管等风速的范围是多少（1）采用金属风道时，不应大于20m/s；（2）采用内表面光滑的混凝土等非金属材料风管时不应大于15 m/s；（3）送风口的风速不宜大于7 m/s；排烟口的风速不宜大于10 m/s。

对于纤维织物风管来说，很多人对它不是很了解，纤维织物风管是什么东西呢？它的主要使用范围是什么，它是如何被人们来进行使用的呢？今天我们就针对纤维织物风管有哪些方面的常识来和大家一起来聊一聊。

首先我们要了解一下什么是纤维织物风管，它一种由特殊纤维织成的柔性空气分布系统，它是主要靠纤维渗透和喷孔射流的独特出风模式能均匀线式送风的送出风末端系统。

其次我们来了解一下纤维织物风管的相关特征：
第一：风量大，无吹风感，系统采用整个管道壁纤维渗透空气及微孔射流的独特面式出风模式，出风面积大，风量大，风速低，无吹风感，舒适度极佳。

；
第二：风均匀分布。

系统通过整个管壁的纤维缝隙或均匀分布的经过设计的多排小孔出风，空气分布每点均匀一致，实现真正理想的整体均匀送风；
第三：凝露。

系统通过整体管道壁纤维渗透冷气，在管壁外形成冷气层，使管壁内外几乎无温差，彻底解决凝露问题，不需要管道保温。

第四：易清洁维护，健康环保；美观高档，色彩多样，个性化突出；重量轻，屋顶负重可忽略不计；系统运行宁静，改善环境品质；安装简单，缩短工程周期。

以上就是对纤维织物风管有哪些方面的常识的相关介绍，希望大家通过阅读这篇文章能够加深对纤维织物风管的认知。

风管标准尺寸
风管标准尺寸是指在通风、空调、暖通等工程中常用的标准尺寸。

它们是根据实际应用需求和生产制造技术而确定的，具有一定的规范性和普适性。

通常情况下，风管标准尺寸分为圆形和方形两种形状，分别对应着不同的应用场景。

在实际工程中，选择合适的风管标准尺寸是非常重要的，它不仅能够提高工程的效率和质量，还能够减少不必要的成本和资源浪费。

因此，了解和掌握风管标准尺寸的知识对于从事相关工程的人员来说是非常必要的。

- 1 -。

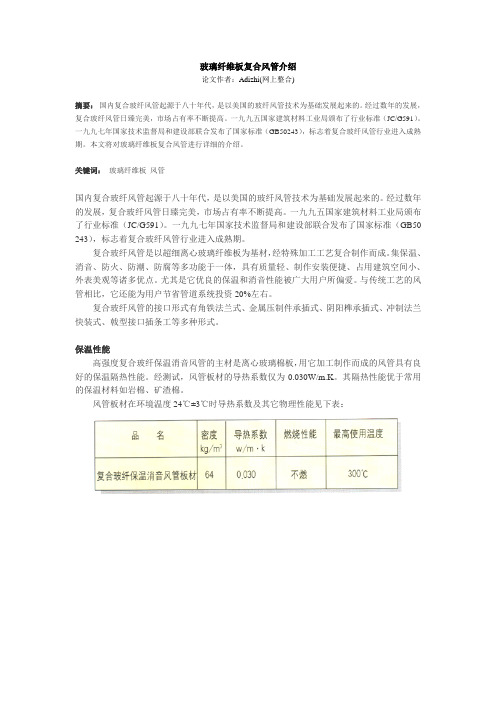

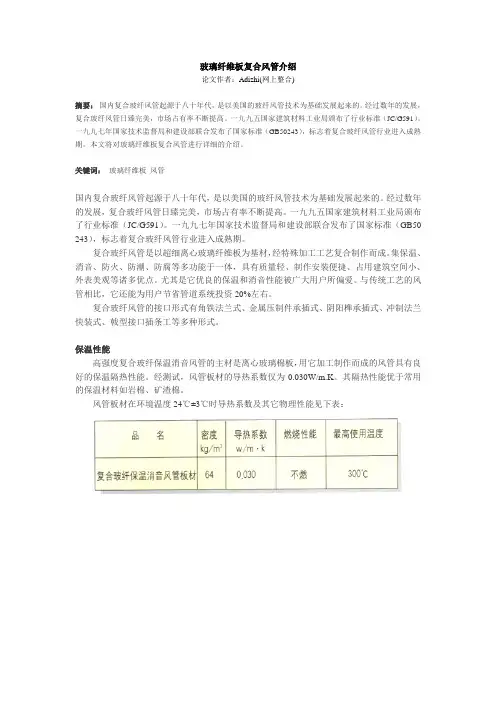

玻璃纤维板复合风管介绍论文作者：Adizhi(网上整合)摘要：国内复合玻纤风管起源于八十年代，是以美国的玻纤风管技术为基础发展起来的。

经过数年的发展，复合玻纤风管日臻完美，市场占有率不断提高。

一九九五国家建筑材料工业局颁布了行业标准（JC/G591）。

一九九七年国家技术监督局和建设部联合发布了国家标准（GB50243），标志着复合玻纤风管行业进入成熟期。

本文将对玻璃纤维板复合风管进行详细的介绍。

关键词：玻璃纤维板风管国内复合玻纤风管起源于八十年代，是以美国的玻纤风管技术为基础发展起来的。

经过数年的发展，复合玻纤风管日臻完美，市场占有率不断提高。

一九九五国家建筑材料工业局颁布了行业标准（JC/G591）。

一九九七年国家技术监督局和建设部联合发布了国家标准（GB50 243），标志着复合玻纤风管行业进入成熟期。

复合玻纤风管是以超细离心玻璃纤维板为基材，经特殊加工工艺复合制作而成。

集保温、消音、防火、防潮、防腐等多功能于一体，具有质量轻、制作安装便捷、占用建筑空间小、外表美观等诸多优点。

尤其是它优良的保温和消音性能被广大用户所偏爱。

与传统工艺的风管相比，它还能为用户节省管道系统投资20%左右。

复合玻纤风管的接口形式有角铁法兰式、金属压制件承插式、阴阳榫承插式、冲制法兰快装式、戟型接口插条工等多种形式。

保温性能高强度复合玻纤保温消音风管的主材是离心玻璃棉板，用它加工制作而成的风管具有良好的保温隔热性能。

经测试，风管板材的导热系数仅为0.030W/m.K。

其隔热性能优于常用的保温材料如岩棉、矿渣棉。

风管板材在环境温度24℃±3℃时导热系数及其它物理性能见下表：高强度复合玻纤导热系数-密度关系消音性能高强度复合玻纤保温消音风管的消音效果是目前利用其它任何材料做成的风管无法相比的。

复合风管因材质的特性，其风管系统实际就是一个全系统的管式消音器，不仅能消除机械噪声，而且能消除空气动力噪声。

风管系统中不需要另外安装消声器和消声弯头，为您节省了宝贵的建筑空间和资金。

纤维织物风管设计理念
纤维织物风管系统本身材质具有柔软性和透气性，能起到消除噪音的作用，它的设计和传统硬质风管也有明显的区别。

一、方案设计部分
纤维织物风管在方案设计阶段主要是进行图纸设计，另外还有一些注意事项可以参考。

1. 前期去现场测量相关参数并对现场情况有充分了解，根据客户需求设计出合理的风管布置图；
2.纤维织物风管系统进口的气流应尽量保持平稳，如有困难，应设置静压箱或整流栅来消除旋转、吸卷的气流；
3.纤维织物风管的进风口风速应在6-8m/s为宜，过高的流速会使进口处形成负压区域，将不能保证风管的送风状态处于最佳；
4.正常的纤维织物风管内静压为80-150pa，过高的压力在风机启动的时候容易造成风管的撕裂。

5.纤维织物风管的静压应大于动压的2.5倍，风管越长。

静压的比例应越大。

二、细化设计部分
前面方案设计只是从宏观上确定了纤维织物风管的设计，但要实现它还需要进行专门的计算来确定开孔大小和排数。

而真正核心的技术就是在这一步完成的。

其实，开孔大小是通过孔口压力差和出口风速来确定的，而出口风速又是由射程、角度、末端风速和阻力来确定。

阻力取决于流速、截面积和温度差。

这是一
个多变量的方程组。

要接这个方程组就必须有可取系数值，这个系数值根据温度梯度、速度梯度的变化而变化。

这些决定了这样一套计算软件需要大量的实验数据组成的数据库来支持。

数据库越丰富，则获得的结果越接近理想值。

通过这套数据库组成的设计软件或图表就可以得到我们需要的开孔数量、大小及排数，就会在实际应用中使数据更加可靠、可控。

也就能达到我们想要的最优效果了。

纤维织物风管是一种由特殊阻燃纤维织成的融合了传统送风管、静压箱、风阀、散流器、保温材料等各种功能为一体的送出风末端系统。

主要用于人群密集空间较大的地方，比如超市，体育馆，展馆，工矿企业，蔬菜大棚，车站码头等地方。

这些场所空间复杂，人员密集，所以需要很好的通风效果，所以就借助纤维织物风管来送风，以达到空气流通正常的效果。

纤维织物风管系统通过流体计算管径的大小，根据领域设计出风方式，依靠纤维渗透和喷孔射流独特的出风模式，合理布局风管系统，能够均匀立体式送风。

由于射流存在衍射所以不能将射流方向直接指向边界线，而是要留出1.5~3米的衍射距离即可。

根据喷射方向线在已经画好的钟点刻度上的位置即可得出喷口朝向。

且其射程甚至比采用球形喷口的传统送风系统还要远。

相比传统风管具有不可替代的绝对优势，以达到空气流通正常的效果。

纤维织物风管具有很多的优点，它是面式出风，因此风量较大，送风无死角，而且没有被风吹不舒服的感觉，就好像是自然风一样。

开孔大小是通过孔口压力差和出口风速来确定的，而出口风速又是由射程、角度、末端风速和阻力来确定。

阻力取决于流速、截面积和温度差。

它送风均匀，不会有很大的风速，所以舒适感极佳。

这种纤维织物风管送风设备可以防凝，因为它通过纤维织物风管管道壁纤维渗透冷气，自然降温导致纤维织物风管管道壁外形成冷气层，这样管道内外几乎是一样的温度，从而做到放凝。

安装简单重量轻，重量尽是传统风管的十分之一。

纤维织物风管系统利用纤维本身的特性，使系统能过滤空气，提高空调区空气的洁净度，同时系统拆装、清洗非常方便，只要象我们日常清洗衣服一样就可将风管清洗干净如新，很快恢复工作区的正常使用。

对于颜色款式都可以按照客户要求来设计。

艾唯斯公司是中国布袋风管系统市场强有力地推动者，负责中国区域市场的推广、产品服务和经销商管理，能提供全面、周到、便捷的技术与销售服务。

风管与风速的确定风管计算三种方法：静压复得法假定风速法等摩阻法空调风系统的管道设计（一）风管机在设计管道时首先必须从产品资料上了解三个参数：风量、风压、噪声。

1．风量：为了确定送风管道大小。

2．风压：也叫机外静压。

为了计算在送风过程中克服阻力所需的参数。

简单不确切地说，就是能将风送多大距离的动力。

3．噪声：其产品技术资料所标的噪声只是相对的，因为噪声是随不同条件而相应的变动的。

可能产生噪声的渠道有：机器本身的风机、机器运行振动、送风风压过大等。

（二）风系统设计包括的主要内容有：合理采用管内的空气流速以确定风管截面尺寸，计算风系统的阻力及选择风机，平衡各支风路的阻力以保证各支风路的风量达到设计值。

那么管内风速如何选择？风管尺寸如何来确定呢？※管内风速的选取决定了风管截面的尺寸，两者之间的关系如下：F=a×b=L/(3600＆#8226;V) （公式1-1）式中：F：风管断面积（㎡）a、b：风管断面长、宽（m）L：风管风量（m³/h）V：风速（m/s）以上各取值受到以下几个方面的影响：①建筑空间：在现代的建筑中，无论是多层建筑或高层建筑，还是高档别墅，建筑空间都是相当紧张的，因此要求我们尽可能提高风速以减少风管的截面。

（管内风速与风管截面积成反比，即是风速越高，则风管截面积越小，反之，风速越低，则风管截面积越大。

）②风机压力及能耗：风速越高，则风阻力越大，风机的能耗也就越大，从此点来说又要求降低风速。

③噪音要求：风速对噪音的影响表现在三个方面：首先，随着风速的提高，风机风压的要求较高而引起风机的运行噪声加大；第二，风速加大至一定程度时，在通过风管部件时将产生气流噪声；第三，随着风速的提高，风管消声的消声能力下降。

总的来说，风管内的风速越高，则所产生的噪声就越大。

因此,管内风速的选取是综合平衡各种因素的一个结果.通过查阅相关资料和有关手册以及根据实际工程的体会,建议空调通风系统中的各种风道内的推荐风速见下表所示:（表1）场合以合宜噪声为主导主风管的风速V（m/s）以合宜风管阻力为主导的风速V（m/s）送风风速标准逗留区之最大允许流速m/s送风口之最大允许流速m/s逗留区流速与人体感觉的关系空调房间允许之最大送风温差℃不同送风方式的送风量指标和室内平均流速低速风管系统的最大允许流速m/s推荐的送风口流速m/s低速风管系统的推荐和最大流速m/s以噪音标准控制的允许送风流速m/s回风格棚的推荐流速m/s通风系统之流速m/s百叶窗的推荐流速m/s打印本页 || 关闭窗口规范中干管，支管等风速的范围是多少？（1）采用金属风道时，不应大于20m/s；（2）采用内表面光滑的混凝土等非金属材料风管时不应大于15 m/s；（3）送风口的风速不宜大于7 m/s；排烟口的风速不宜大于10 m/s。

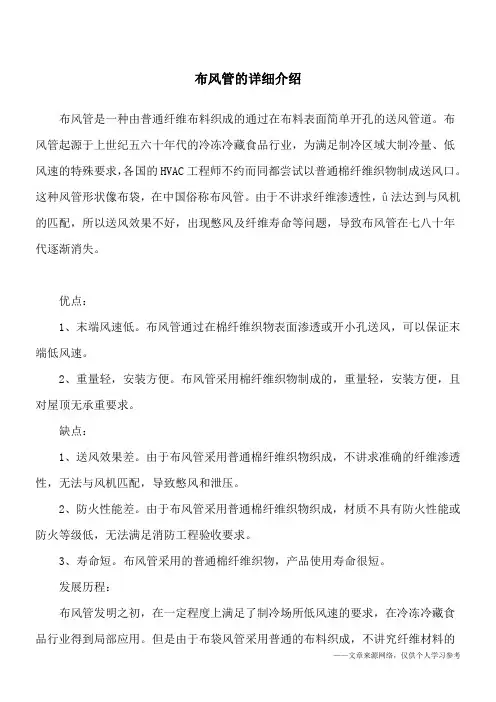

布风管的详细介绍
布风管是一种由普通纤维布料织成的通过在布料表面简单开孔的送风管道。

布风管起源于上世纪五六十年代的冷冻冷藏食品行业，为满足制冷区域大制冷量、低风速的特殊要求，各国的HVAC工程师不约而同都尝试以普通棉纤维织物制成送风口。

1
2
1
2
防火等级低，无法满足消防工程验收要求。

3、寿命短。

布风管采用的普通棉纤维织物，产品使用寿命很短。

发展历程：
布风管发明之初，在一定程度上满足了制冷场所低风速的要求，在冷冻冷藏食品行业得到局部应用。

但是由于布袋风管采用普通的布料织成，不讲究纤维材料的
渗透性，û法达到与风机的匹配，所以送风效果不好，出现憋风及纤维寿命等问题，导致布风管在七八十年代逐渐消失。

到上个世纪八九十年代，随着世界纤维材料技术和纺织技术的不断创新，能够织出所要求的准确的渗透性和防火等各项物理性能的纤维材质，越来越多的新材料应用于工业生产领域。

国外HVAC领域的工程师们也察觉到了这一趋势，尝试使用新
2mm/s、5mm/s
SOX。
