设备铭牌标准及管道标示要求根据公司各生产单位现有的设备，经讨论后确定设备、阀门、罐体类标识、管道类标识方案，具体要求如下：一、设备、阀门、罐体标识（样式如下）1、尺寸为：90×60×1（毫米）2、尺寸为：220×150×1（毫米）3、说明：①设备、阀门、罐体标示牌规定为两种尺寸，一种是：90×60×1（毫米），另一种是：220×150×1（毫米）；具体底板采用薄铝板（颜色为酞箐浅蓝），防止生锈，版面采用不干胶，直接粘贴在薄铝板上，空缺处用油笔填写或打印。
②具体悬挂尺寸为：大设备（如管束、分离机、刮刀离心机、空气压缩机）、采用尺寸为220×150×1（毫米）标示牌进行标识；小型设备、所有的阀门，采用尺寸为：90×60×1（毫米）标示牌进行标识。
③所有罐体、洗涤槽的标示一律采用喷字标示，字体要求：楷书，字体大小：250×250。
二、悬挂标准和要求1、设备铭牌固定分为螺栓固定法和粘贴法两种，具体标准要求如下：所有挂牌必须挂在靠在人行走道的一侧，悬挂位置醒目统一、美观、匀称，标准要高，不允许歪斜，具体为：三、管道标识要求1、管道标识采用油漆喷涂，在管道上只刷介质流向和标明介质的色环，具体刷漆位置在管道的出口、管道的弯头两侧、管道的末端处，分别用油漆涂刷。
2、介质流向采用红色箭头标识，管道的色环大小要根据管道直径大小标识，宽度以管道直径的1/2为宜，当介质有两种可能流向时，应标出两个方向的指示箭头。
3、管道标识：所刷介质流向的箭头、介质色环的大小，要按照管道直径的大小喷涂匀称，喷刷位置要统一、美观，不准破坏其他防护层。
4、管道弯头、穿墙处及需要观察的地方，必须涂刷色环及介质流向箭头，其位置应在距弯头至少500mm的直管段上；如两个弯头之间的距离不足1000mm，应选择在中央位置上；10m以上的管道应每10m标一次色环、介质流向及名称。

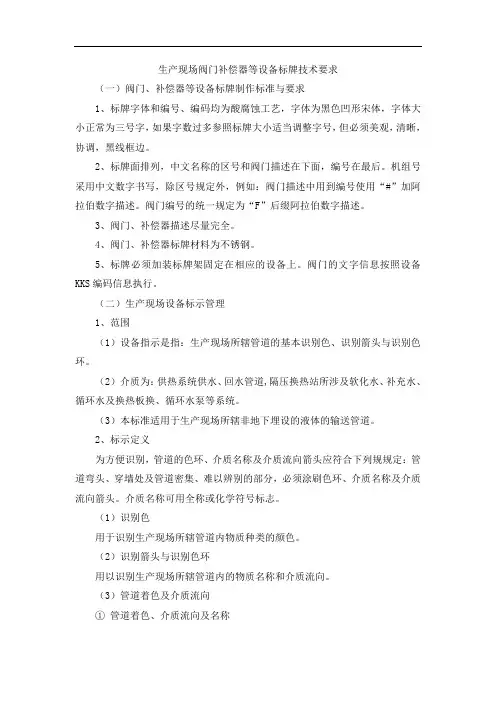

生产现场阀门补偿器等设备标牌技术要求（一）阀门、补偿器等设备标牌制作标准与要求1、标牌字体和编号、编码均为酸腐蚀工艺，字体为黑色凹形宋体，字体大小正常为三号字，如果字数过多参照标牌大小适当调整字号，但必须美观，清晰，协调，黑线框边。
2、标牌面排列，中文名称的区号和阀门描述在下面，编号在最后。
机组号采用中文数字书写，除区号规定外，例如：阀门描述中用到编号使用“#”加阿拉伯数字描述。
阀门编号的统一规定为“F”后缀阿拉伯数字描述。
3、阀门、补偿器描述尽量完全。
4、阀门、补偿器标牌材料为不锈钢。
5、标牌必须加装标牌架固定在相应的设备上。
阀门的文字信息按照设备KKS编码信息执行。
（二）生产现场设备标示管理1、范围（1）设备指示是指：生产现场所辖管道的基本识别色、识别箭头与识别色环。
（2）介质为：供热系统供水、回水管道,隔压换热站所涉及软化水、补充水、循环水及换热板换、循环水泵等系统。
（3）本标准适用于生产现场所辖非地下埋设的液体的输送管道。
2、标示定义为方便识别，管道的色环、介质名称及介质流向箭头应符合下列规规定：管道弯头、穿墙处及管道密集、难以辨别的部分，必须涂刷色环、介质名称及介质流向箭头。
介质名称可用全称或化学符号标志。
（1）识别色用于识别生产现场所辖管道内物质种类的颜色。
（2）识别箭头与识别色环用以识别生产现场所辖管道内的物质名称和介质流向。
（3）管道着色及介质流向①管道着色、介质流向及名称②色环、介质名称、流向在管道上的相对位置（如下图）图例说明：1—介质流向箭头 2—色环 3—介质名称A箭头长度 b箭头尾部长度 e标示宽度 c箭头尾部宽度 d标示之间的宽度《管道颜色及色环色标规定》序号管道名称面漆颜色色环颜色字体颜色箭头颜色1 长输侧供水管道红色红色红色2 长输侧回水管道蓝色蓝色蓝色3 一网侧供水管道红色红色红色4 一网侧回水管道绿色绿色绿色5 板式换热器及泵体设备黄色3、配置规范管道的色环、介质名称和介质流向箭头的位置和形状如上图所示，介质流向箭头的尖角为60度。
设备阀门标识规定标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]生产标志管理规定一、依据《工业管道的基本识别色、识别符号和安全标识》GB7231—2003规定：1.范围：标准规定了工业管道的基本识别色，识别符号和安全标识，适用于工业生产中非地下埋设的气体和液体的输送管道。
2.基本识别色：根据管道内物质的一般性能分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样，见表一。
表一八种基本识别色和色样及颜色标准编号。
3.标识方法(1)工业管道的基本标识色标识方法分为以下五种A.管道全长上标识；B.在管道上以宽为150mm的色环标识；C.在管道上以长方形的识别色标牌标识；D.管道上以带箭头的长方形识别色标牌标识；E.在管道上以系挂的识别色标牌标识。
(2)当采用基本识别色标识方法中2）、3）、4）、5）方法时，两个标识之间最小距离应为10m。
(3)基本识别色标识方法中3）、4）、5）的标牌最小尺寸应以能清除观察识别色来确定。
(4)当采用基本识别色标识方法中2）、3）、4）、5）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
4.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：(1)物质名称的标识A.物质全称，如主蒸汽、氮气、给水、送风管等。
B.化学分子式，如N2 、H2SO4、H2O等。
(2)物质流向标识A.工业管道内物质的流向用箭头表示图表示，如果管道内物质的流向是双向的，则以双向箭头表示。
B.当采用基本识别色标识方法中4）、5）方法时，则标牌的指向就作为管道内的物质流向。
如果管道内物质的流向是双向的，则标识牌指向应作成双向的。
(3)物质的压力、温度、流速等工艺参数的标识：使用时可按需自行确定采用。
(4)名称和流向中的字母，数字的最小字体，以及识别符号中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。
阀类标识牌管理制度一、总则1.为加强对阀类标识牌的管理，规范标识牌的使用，防止非法使用，保障阀类产品的质量和安全，制定本管理制度。
2.本管理制度适用于所有企业和个人在生产、销售、使用阀类产品时应遵守的管理要求。
3.本管理制度的内容包括阀类标识牌的管理范围、管理要求、责任分工和违规处理等。
二、管理范围阀类标识牌是指标识阀类产品型号、规格、厂名、标准号、生产日期等信息的标识牌。
1.机械密封阀类产品：包括截止阀、球阀、蝶阀等机械密封阀类产品。
2.软密封阀类产品：包括止回阀、调节阀、蝶阀等软密封阀类产品。
3.其他阀类产品：包括其他不在上述两类范围内的阀类产品。
三、管理要求1.申请与领取：生产企业应在生产过程中向有关部门申请阀类标识牌，并在领取后妥善存放、使用。
2.标识内容：标识牌应包括阀类产品的型号、规格、厂名、标准号、生产日期等信息，并保证信息的清晰可辨认。
3.固定方式：标识牌应固定在阀体上，固定方式应牢固可靠，不易脱落。
4.检验合格：生产企业应对领取的标识牌进行检验，确保标识牌的质量符合标准要求。
5.使用范围：使用者应按照标识牌上的信息正确使用阀类产品，并不得私自更改标识牌内容。
6.责任追溯：标识牌的管理责任应由生产企业负责，一旦发生标识牌错误使用或者问题产品，应能及时追溯责任人。
四、责任分工1.生产企业：负责申请与领取标识牌，并进行合格检验，确保标识牌的质量。
2.销售企业：负责对购入的阀类产品进行标识牌的检查，确保产品标识齐全清晰。
3.使用者：负责按照标识牌上的信息正确使用阀类产品，不得私自更改标识牌内容。
4.监管部门：负责对生产企业、销售企业和使用者进行定期检查，监督管理标识牌的使用情况。
五、违规处理1.生产企业对于违规申请与领取、不合格检验的标识牌，应暂停其标识牌颁发资格，并进行整改。
2.销售企业对于购入并销售未经检查的阀类产品，应暂停其销售资格，并进行整改。
3.使用者对于私自更改标识牌内容的行为，应有关部门责令整改，并处以相应的罚款。

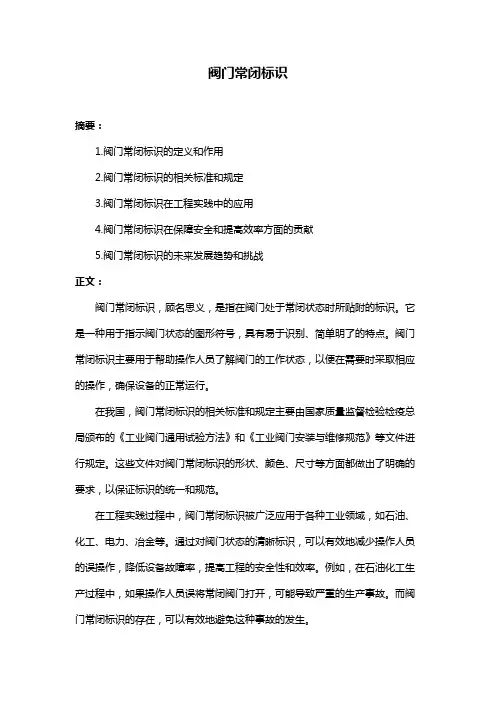

阀门常闭标识摘要：1.阀门常闭标识的定义和作用2.阀门常闭标识的相关标准和规定3.阀门常闭标识在工程实践中的应用4.阀门常闭标识在保障安全和提高效率方面的贡献5.阀门常闭标识的未来发展趋势和挑战正文：阀门常闭标识，顾名思义，是指在阀门处于常闭状态时所贴附的标识。
它是一种用于指示阀门状态的图形符号，具有易于识别、简单明了的特点。
阀门常闭标识主要用于帮助操作人员了解阀门的工作状态，以便在需要时采取相应的操作，确保设备的正常运行。
在我国，阀门常闭标识的相关标准和规定主要由国家质量监督检验检疫总局颁布的《工业阀门通用试验方法》和《工业阀门安装与维修规范》等文件进行规定。
这些文件对阀门常闭标识的形状、颜色、尺寸等方面都做出了明确的要求，以保证标识的统一和规范。
在工程实践过程中，阀门常闭标识被广泛应用于各种工业领域，如石油、化工、电力、冶金等。
通过对阀门状态的清晰标识，可以有效地减少操作人员的误操作，降低设备故障率，提高工程的安全性和效率。
例如，在石油化工生产过程中，如果操作人员误将常闭阀门打开，可能导致严重的生产事故。
而阀门常闭标识的存在，可以有效地避免这种事故的发生。
阀门常闭标识在保障安全和提高效率方面的贡献是不容忽视的。
一方面，它可以帮助操作人员快速准确地了解阀门状态，避免误操作，降低事故风险；另一方面，它也有利于设备的维护和管理，提高工程的整体效益。
然而，随着科技的不断发展和阀门技术的日益进步，阀门常闭标识也面临着一些挑战。
例如，如何适应新型阀门的设计和功能，如何实现标识的数字化、信息化等，都是阀门常闭标识未来需要研究和解决的问题。
总之，阀门常闭标识作为一种重要的工程标识，在工程实践中发挥着不可替代的作用。
设备标识管理制度1 目的为更好的发挥设备标识牌在生产中的作用，使设备使用单位正确、规范的使用和管理，特制定本制度。
2 适用范围本制度适用于公司管辖范围内各车间及部门的设备﹑管道标识制定﹑检查﹑维护管理。
3 职责3.1 设备部是设备﹑管道运行的主管部门，负责设备标识管理制度的制定﹑联系制作﹑检查﹑监督考核。
3.2 设备﹑管道使用单位是本单位设备运行管理的主体，负责本单位设备标识统计﹑维护的具体工作。
4 管理内容与方法4.1 设备位号的标识4.1.1 设备位号标识共三项，第一项为设备类别，第二项为装置号或区域号，第三项为设4.1.3 同一车间或同一岗位有多台设备时，设备序号以流水号01﹑02...加以区分，同一作用的设备可后缀A﹑B﹑C﹑D等标识。
4.1.4 所有使用设备都应有统一位号，颜色为大红色。
要将位号标在设备或原动机上，字体大小根据设备本体的大小车间选择合适的字体标识。
4.2 设备的状态标识4.2.1 设备标识采用汉字的形式，标明设备状态。
4.2.2 设备标识统一采用如下格式：设备状态：在用-备用-停用-检修。
4.2.3 设备标识应悬挂在容易发现的明显部位，大小由生产管理部统一制定。
4.2.4 动设备电机或汽轮机转向以红色标识在其尾部端盖上标出，便于操作人员按转向盘车。
4.2.5 设备标识应悬挂在以下位置：4.2.5.1 压缩机、风机：电机正中部位或电机风扇护罩上部正中部位。
4.2.5.2 泵：电机风扇护罩上部正中部位。
4.2.5.3 锅炉：炉体适当部位。
4.2.5.4 换热器：封头正中部位。
4.2.5.5 容器：设备筒体适当位置。
4.3 设备标识4.4 设备承包牌的标识4.4.1 每台设备必须悬挂承包牌，设专人管理，责任到人。
4.4.2 包机牌的内容由车间统计上报设备部进行统一制作，包机牌的大小由设备部根据设备类别统一制定。
4.4.3 设备包机牌的内容包括：设备名称﹑位号﹑型号﹑介质﹑工作温度﹑工作压力﹑管理责任人﹑维护责任人等信息。
设备设施及管道表面色和标志管理规定（试行）1 目的为加强公司设备的现场管理工作，提高现场设备管理水平，从细节管理入手，规范现场作业环节，努力实现设备精细化管理，对公司所属石油化工设备、管道、钢结构等设施的表面色和标志进行统一规范，特制定此标准。
2 适用范围本规定适应于公司所有设备设施、管道、钢结构的表面色和标志。
新建、改建、扩建工程也应遵照执行。
本规定不包括安全标志和安全色。
3 术语3.1 表面：指不隔热的设备和管道的外表面或隔热的设备和管道的保护层外表面以及钢结构的表面。
3.2 表面色：指在设备、管道、钢结构等的外表面涂刷的颜色。
3.3 标志：指在设备、管道外表面局部范围刷明显的标识符或采用挂牌形式，如设备位号、管号、介质名称或代号、流向箭头等信息的标识。
4 职责4.1 公司设备管理部负责制订《设备设施及管道表面色和标志管理规定》，检查、督促各单位按规定和设计图纸要求实施和修复设备设施的表面色和标志符号。
4.1.2 作业部负责设备设施检维修后表面色和标志符号的修复及操作条件变更后设备设施的表面色与标志符号的更新。
4.1.3 工程项目管理部门负责分公司新建、改建、扩建项目中设备设施表面色和识别符号的实施计划和质量验收。
4.1.4 检修、施工单位负责按《设备设施及管道表面色和标志管理规定》对新增设备设施表面色和识别符号的具体实施和现场喷涂。
5 工作程序5.1 除采用有色金属、不锈钢、陶瓷、塑料（含玻璃钢）、合金铝板、石棉水泥等材料制成的设备和管道或表面已采用搪瓷、镀锌处理的设备和管道宜保持制造厂出厂色或材料本色，不应再刷表面色（但应刷标志）外，其他设备和管道应刷表面色和标志。
5.2 设备出厂色与本规定不相符合时，在设备定货时应向制造商提出表面色要求。
5.3 刷变色漆的设备和管道表面严禁再刷表面色，但可刷标志，且标志不得妨碍对变色漆的观察。
5.4 在外径或保护层外径小于等于50mm的管道上刷标志有困难时，可采用标志牌（矩形：250×100mm，指向尖角：90°），标牌上应标明流体名称并用标牌的尖端指示流体流向。

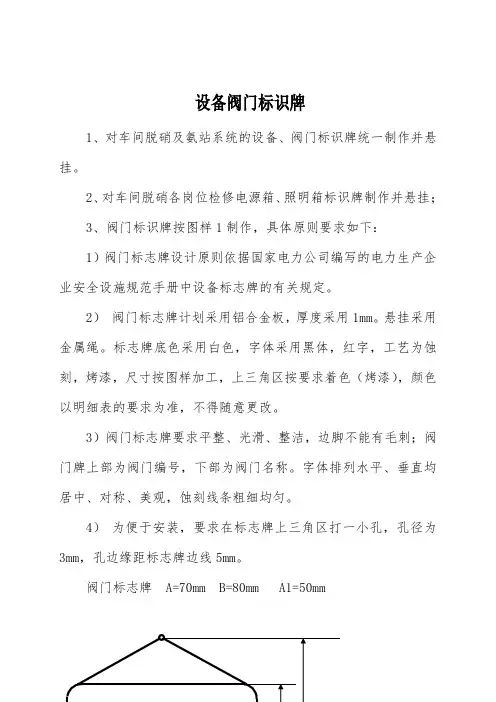

设备阀门标识牌
1、对车间脱硝及氨站系统的设备、阀门标识牌统一制作并悬挂。
2、对车间脱硝各岗位检修电源箱、照明箱标识牌制作并悬挂；
3、阀门标识牌按图样1制作，具体原则要求如下：
1）阀门标志牌设计原则依据国家电力公司编写的电力生产企业安全设施规范手册中设备标志牌的有关规定。
2）阀门标志牌计划采用铝合金板，厚度采用1mm。
悬挂采用金属绳。
标志牌底色采用白色，字体采用黑体，红字，工艺为蚀刻，烤漆，尺寸按图样加工，上三角区按要求着色（烤漆），颜色以明细表的要求为准，不得随意更改。
3）阀门标志牌要求平整、光滑、整洁，边脚不能有毛刺；阀门牌上部为阀门编号，下部为阀门名称。
字体排列水平、垂直均居中、对称、美观，蚀刻线条粗细均匀。
4）为便于安装，要求在标志牌上三角区打一小孔，孔径为3mm，孔边缘距标志牌边线5mm。
阀门标志牌 A=70mm B=80mm A1=50mm
G11001
A1 A
1#炉A送风机入口
电动调节门
B
图样1
4、电气标志牌形状为长方形，采用1 mm厚PVC板，标示牌底色白色，文字为红色，加红色外框，字体大小以美观为准。
具体名称、规格、数量如下：
5、阀门标志牌明细表另附。

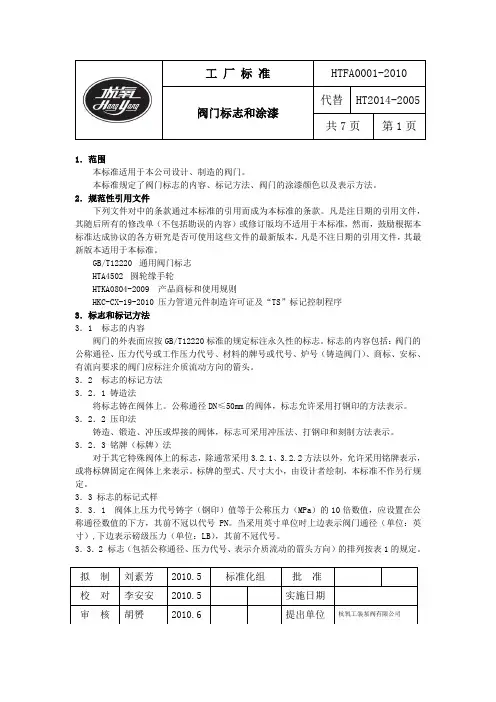

1．范围本标准适用于本公司设计、制造的阀门。
本标准规定了阀门标志的内容、标记方法、阀门的涂漆颜色以及表示方法。
2．规范性引用文件下列文件对中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T12220通用阀门标志HTA4502圆轮缘手轮HTKA0804-2009 产品商标和使用规则HKC-CX-19-2010 压力管道元件制造许可证及“TS”标记控制程序3．标志和标记方法3．1 标志的内容阀门的外表面应按GB/T12220标准的规定标注永久性的标志。
标志的内容包括：阀门的公称通径、压力代号或工作压力代号、材料的牌号或代号、炉号（铸造阀门）、商标、安标、有流向要求的阀门应标注介质流动方向的箭头。
3．2 标志的标记方法3．2．1 铸造法将标志铸在阀体上。
公称通径DN≤50mm的阀体，标志允许采用打钢印的方法表示。
3．2．2 压印法铸造、锻造、冲压或焊接的阀体，标志可采用冲压法、打钢印和刻制方法表示。
3．2．3 铭牌（标牌）法对于其它特殊阀体上的标志，除通常采用3.2.1、3.2.2方法以外，允许采用铭牌表示，或将标牌固定在阀体上来表示。
标牌的型式、尺寸大小，由设计者绘制，本标准不作另行规定。
3．3 标志的标记式样3．3．1 阀体上压力代号铸字（钢印）值等于公称压力（MPa）的10倍数值，应设置在公称通径数值的下方，其前不冠以代号PN。
当采用英寸单位时上边表示阀门通径（单位：英寸）,下边表示磅级压力（单位：LB），其前不冠代号。
3．3．2 标志（包括公称通径、压力代号、表示介质流动的箭头方向）的排列按表1的规定。
注：介质可以从任一方向流动阀门，可不标记箭头。
3．3．3 材料牌号（代号），炉号（铸造）对于阀门中的受压元件（阀体、阀盖）是铸件的则需有炉号和材料代号（铸铜件只需铸炉号），炉号可以以年、月及浇铸顺序号组成。
设备、阀门、安全标识牌与管道色环、介质流向管理标准华能某某电厂发布目次前言III1 围12 规性引用文件13 管理职能13.1 职能分工13.1.1 安监部错误!未定义书签。
3.1.2 运行部门〔运行部和燃料部〕13.1.3 检修部和综合服务中心13.2 责任13.2.1 安监部责任13.2.2 运行部与各有关部门责任23.3 权限24 管理容与要求24.1 设备标牌编号原如此24.2 设备标牌安装地点、位置24.3 安全标牌、安全警告牌设置位置34.4 设备标牌规、标准34.4.1 主设备34.4.2 辅机设备34.4.3 阀门34.4.4 升压站44.4.5 6KV、400V开关室编号44.4.6 电缆44.5 安全标牌、安全警告牌规、标准44.5.1 电气运行现场44.5.2 热机、燃料运行现场44.5.3 主要通道54.5.4 检修现场〔或停电设备〕54.5.5 重点防火部位54.5.6 其它部位54.5.7 压力容器安全54.6 管道着色、介质流向与色环管理标准54.6.1 管道着色64.6.2 色环、介质流向与名称的配置规65 检查与考核6附录A6附录B7附录C8附录D (11)前言——2000《标准化工作导如此第1局部：标准的结构和编写规如此》完全一致。
本标准是在我厂2005年颁布的《设备、阀门、安全标识牌与管道着色、介质流向管理标准》Q/H NDZ 206.06-2005根底上修订的。
附录A、附录B、附录C为本标准的规性附录。
本标准自发布之日起实施，同时代替原《设备、阀门、安全标识牌与管道色环、介质流向管理标准》Q/HNDZ 206.06-2005。
本标准由华能电厂标准化委员会提出。
本标准由安全监察部归口管理。
本标准起草部门：安全监察部。
本标准主要修编人：马承忠。
子龙。
审定：王春明。
庆义。
本标准于2001年6月首次发布；2005年12月第1次修订；2008年12月第2次修订；本次为第3次修订。
设备阀门标识规定 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-生产标志管理规定一、依据《工业管道的基本识别色、识别符号和安全标识》GB7231—2003规定：1.范围：标准规定了工业管道的基本识别色，识别符号和安全标识，适用于工业生产中非地下埋设的气体和液体的输送管道。
2.基本识别色：根据管道内物质的一般性能分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样，见表一。
表一八种基本识别色和色样及颜色标准编号。
3.标识方法(1)工业管道的基本标识色标识方法分为以下五种A.管道全长上标识；B.在管道上以宽为150mm的色环标识；C.在管道上以长方形的识别色标牌标识；D.管道上以带箭头的长方形识别色标牌标识；E.在管道上以系挂的识别色标牌标识。
(2)当采用基本识别色标识方法中2）、3）、4）、5）方法时，两个标识之间最小距离应为10m。
(3)基本识别色标识方法中3）、4）、5）的标牌最小尺寸应以能清除观察识别色来确定。
(4)当采用基本识别色标识方法中2）、3）、4）、5）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
4.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：(1)物质名称的标识A.物质全称，如主蒸汽、氮气、给水、送风管等。
B.化学分子式，如N2 、H2SO4、H2O等。
(2)物质流向标识A.工业管道内物质的流向用箭头表示图表示，如果管道内物质的流向是双向的，则以双向箭头表示。
B.当采用基本识别色标识方法中4）、5）方法时，则标牌的指向就作为管道内的物质流向。
如果管道内物质的流向是双向的，则标识牌指向应作成双向的。
(3)物质的压力、温度、流速等工艺参数的标识：使用时可按需自行确定采用。
(4)名称和流向中的字母，数字的最小字体，以及识别符号中箭头的最小外形尺寸，应以能清楚观察识别符号来确定。
二、依据《火力发电厂保温油漆设计规程》标准DL/T5072—1997规定：为了标志介质种类、流向和管道名称，管道必须涂以油漆。
在管道弯头、穿墙处及需要观察的位置，必须涂刷介质名称、表示介质性质的色环和标识介质流向的箭头。
文字和箭头用黑色或白色油漆涂刷，尤其颜色应按规定的要求使用。
管道的色环、介质名称，介质流向箭头的位置、形状和宽度等可参照国家标准。
发电厂场内管道漆色标志见表二：表二发电厂场内管道漆色标志：27 热风——蓝28 烟道——无环29 氧气蓝红30 二氧化碳、氮气浅灰红31 乙炔白红32 循环水、工业水、除尘水、冲灰水黑无环三、依据原国家电力公司《电力生产企业安全设施规范手册》2001年修订版对设备的标志要求，见表三：表三电力安全设施标志牌：序号图形符号标志类别配置规范1 汽轮机（发电机）标志牌标明机组顺序编号和名称（可加注设备主要参数、型式、型号及重要数据），固定于机组醒目处。
2 锅炉标志牌标明锅炉顺序编号和名称（可加注设备主要参数、型式、型号及重要数据），固定于运转层醒目处。
3 主要辅机设备标志牌1、标明辅机名称及编号；2、安装固定于设备中部处，面向主巡回检查路线；3、（可加注设备主要参数、型式、型号及重要数据）。
4变压器（电抗器等）标志牌1、标明设备名称编号；2、安装固定于变压器身中部处；3、面向主巡回检查路线；4、（可加注设备主要参数、型式、型号及重要数据）；5、单相变压器每相按装标志牌并注明名称、编号、相别。
5 断路器标志牌1、标明设备名称编号；2、安装固定于断路器操作机构箱上方醒目处，分相（1）间隔名称、编号安装于遮拦中部；（2）隔离开关名称、编号安装于操作机构旁。
11控制保护直流等盘柜标志标明设备名称、编号、与盘柜前后顶部门楣处；或喷字代替标志牌12 电缆线路标志牌1、应标明电缆线路电压等级、线路名称、电缆型号、规格及终点（并联时用的电缆应有顺序号）；2、装设在电缆终端处；3、直埋电缆在直线段每隔100mm处，电缆接头处应设置明显的标桩；4、标桩采用方柱石质材料，埋深250mm，读上应保持150mm（可根据具体条件合理安排）5、标桩采用两面刻字（字深1mm），穿越城镇的直埋电缆，根据地面情况，标桩的设置可适当向四周延伸，但应能适应保护地下电缆的需要。
13线路名称杆号及色标标志牌1、线路每基杆塔须悬挂线路名称、杆号牌子；2、相邻近（100mm）平行线路及线路每基杆塔、交叉跨越线路交叉点两侧（葛亮基）肝塔须悬挂线路名称、杆号及色标牌；3、跨越公路的两侧杆塔上，面向公路；4、110KV及以上电压等级线路悬挂高度距地面5—12m、110KV以下距地面高度不低于 2.5m，面向小号处；5、对同杆架设的多条线路，可采用带色标标志牌以示区分。
14线路（母线）相位标志牌1、起始杆塔每相；2、终端杆塔每相；3、换位杆塔及其前后第一基杆塔每相；4、导线悬挂点的左旁或右旁；5、线路相位标志牌悬挂在龙门架醒目处，至少两端各挂一个；6、母线相位标志牌悬挂在母联分段两端，中间有龙门架的应适当悬挂。
15 电力线路（电缆）标志牌固定于电缆两端处16 阀门标志牌1、标明阀门名称、编号和开启、关闭操作方向；2、圆形手轮直径大于400mm者，可采用圆形标志牌，安装固定于手轮中部；3、手轮直径小于400mm者或非圆形操作手柄，可采用圆形标志牌。
手轮转动方向固定于手轮中部，4、采用带三角顶部矩形标志牌，暗转愈发体连接支架处配合使用；5、带三角顶部矩形标志牌标注方式有两种：（1）三角部分标注机组编号、矩形方框内标注阀门名称及编号；（2）三角部分涂介质颜色以表示该阀门所处的管道系统，、矩形方框内注明阀门名称及编号。
6、取样、仪表管群采用矩形标志牌，悬挂或用螺丝夹在在管壁阀门下。
7、仪表管群在10根以下时标志牌呈水平或斜向排列。
8、仪表管群载0根上时，标志牌呈V形排列。
17 转动设备转动方向标志1、标注在转动设备的壳体上；2、标注在转动设备的防护罩上。
18 管道着色、介质流向及名称1、各类管道按照GB—37231与DL/T5072的规定着色和色环标志2、色环及介质流向应标注在管道弯头、穿墙处及管道密集处、难以辨别的部位，其位置应在距弯头至少500mm的直管段上，如两弯头相距不够1000mm时则应选择中间位置，10m以上长的管道应每10m标一次色环介质流向及名称。
3、管道色环、介质流向及名称见左图，相对尺寸大小见表3，当介质流向有两种可能时，应标出两个方向的指示箭头。
4、文字和箭头及色环用黑色或白色油漆涂刷。
注：按照国际要求，应注明参数，部分企业把温度、压力等参数写在箭头内（箭头为空心箭头）19 接地线标志牌及接地线存放地点标志牌1、固定在接地线地端限价把手上2、接地线标志牌应由铝板、其他金属或绝缘材料制作，直径为80mm，厚度为1mm。
3、接地线存放地点标志应固定在存放处醒目位置，以便于接地线使用中对号入座。
四、附录：1.火力发电厂常用设备及设施色标一览表1 防误闭锁解锁钥匙盒（示范性）1、发电厂主控室、变电站控制室2、解锁钥匙盒时将解锁钥匙存放在其中并加封，根据规定执行手续后使用；3、解锁钥匙盒用木质或其他材料制作，面部为玻璃，在紧急情况下将玻璃敲碎，取出解锁钥匙使用。
2 禁止阻塞线1、标注在地下设施入口盖板上2、标注在灭火器存放处3、标注在厂房通道旁边的配电室仓库门口3 减速提示线1、标注在限速区域入门处2、标注在弯道、交叉路口处4 安全替示线1、发电机组周围（距离为 lm）2、落地安装的转动机械周围（）3、控制盘（台）前（0.8m）4、配电盘（屏）前（0.8m）5 防止踏空线1、标注在楼梯第一级台阶上2、标注在人行通道高差300 mm 以上的边缘处3、防止踏空标志应采用黄色油漆涂到第一级台阶地面边缘处6 防止碰头线标注在人行通道高度不足的障碍物上注：部分企业采用防止碰头标志7 防止绊跤线标注在人行横道地面上高差300mm以上的管线或其他障碍物上8 安全帽1、红色安全帽为管理人员使用2、蓝色安全帽为检修人员使用3、黄色安全帽为运行人员使用4、白色安全帽为外来参观人员使用注：部分棉质安全帽未能反映安全色9 安全工具箱1、配置在变电站及放置安全工器具的场所2、安全工器具箱有相应存放绝缘手套、绝缘靴、绝缘夹钳、绝缘棒、绝缘挡板、验电器和接地线的间隔10 固定防护围栏1、用于生产现场平台、人行通道、升降器等有坠落危险的场所2、应符合GB 一1983 《固定式工业防护栏杆》3、斜梯栏杆应符合GB 一1953 《固定式钢斜梯》临时防护遮栏1、临时升降口、孔洞、电缆隧道进口打开处2、安全通道或沿平台等边缘部位、因检修取下常设栏杆的场所3、需临时打开的平台、地沟盖板周围注：部分企业现多用阳光板全封闭遮栏临时提示遮栏1、有可能高空落物的场所2、检修、试验工作现场规范工作人员活动范围3、检修现场安全通道4、检修现场临时起吊场地5、防止其他人员靠近的高压试验场所6、事故现场防护7、需临时打开的平台、地沟盖板周围8、立柱杆￠34mm ，地面高度为1.2m 。
在变电站及配电室使用的立杆应考虑用绝缘材料制作9、在变电站做围栏措施时，可将立柱杆固定在检修设备地面周围安装的地桩上10、核电厂控制区内的隔离11、底盘为圆形，直径为400mm ，材料为Q235 一 AF ，底盘应充分考虑立柱杆的稳定性输煤皮带防护遮栏、输煤皮带滚筒防护网1、适用于输煤皮带两侧2、适用于输煤皮带滚筒的防护孔洞盖板1、生产现场需打开的起吊口，需打开的电缆沟出入口、需打开的管沟出入口2、其他平台、地面需打开的出入口、阀门井或地沟3、根据现场实际孔洞形状，孔洞盖板可制成矩形、方形、圆形三种4、孔洞盖板边缘应大于孔洞边缘l00mm ，并与地面齐平5、网格板孔眼不应大于 50mm×50mm6、限位块在盖板下布置，不应小于四点且应焊接牢固7、限位块与孔洞边缘距离不得大于25 一30mm 8、盖板边缘应光滑、无毛刺9、lm 以上的孔洞盖板应设置足够强度的加强筋 10、盖板拉手应制做成活动式，可选用娜，￠12—￠12Q235 钢筋爬梯遮栏1、禁止攀登的架构爬梯上2、爬梯遮栏下边缘安装在距地面处3、框架与钢网应焊接牢固，防护门应刷红色油漆防止动物板1、配电室、电缆夹层、热控设备间等进出口门上2、防小动物板材料应用塑料板、金属板或木板制作，高度不小于400mm ，安装方式为插入式，便于检修3、防小动物板上部刷防止绊跤线标志2.火力发电厂常用设备及设施色标一览表一、汽轮机及其附属设备序号设备设施名称底色色环1 主蒸汽、再热蒸汽管道无环2 抽汽及其它蒸汽管道红色3 EH油管道黄色无环4 EH油箱及所属配件黄色无环5 EH油管护板中酞蓝色PB04无环6 EH油蓄能器中酞蓝色PB04无环7 大小机透平油，顶轴油管道中黄色Y07无环8 大小机油箱中黄色Y07无环9 大小机冷油器油滤网中黄色Y07无环10 大小机冷油器、油水分离器中黄色Y07无环11 主机润滑油泵轴承中酞蓝色PB04无环12 主机高压油泵轴承中酞蓝色PB04无环13 大、小机油泵、顶轴油泵中黄色Y07无环14 滤油机、净油机、油氢分离器中黄色Y07无环五、对于我厂二期标识规定如下：1.标定标准：(1)介质流向的标定：A.本着美观、醒目、标准的原则，按介质流动方向标上箭头。
