工程收方联合测量典型案例

工程测量应用案例解析与总结工程测量应用案例解析与总结2023年，随着经济持续发展和国家基础设施建设的大力推进，工程测量在建设领域的应用越来越广泛，并在不断推进技术创新和应用实践的过程中，积累出了大量的经验和成果，为工程建设的高效、精准、安全提供了有力支撑。

本文将从几个典型实际案例出发，对工程测量的应用进行解析和总结。

一、地铁站洞内测量地铁建设作为城市轨道交通的重要组成部分，对测量精度和效率有极高的要求。

以某地铁工程为例，我们将介绍地铁站洞内测量的实际应用。

地铁站洞内测量主要包括地铁隧道、车站洞斜交断面、接轨线等测量。

根据地铁建设的特点，测量工程所涉及的深度、跨度、长度、高度等要素都非常巨大，而且需要与大量的设备、工程施工同时协作完成，这对于测量精度和效率来说，提出了极高的要求。

在该案例中，测量团队采用了先进的调度和测量设备，如3D激光扫描仪、全站仪等，并通过精准的控制点坐标系统和数据处理技术，完成了地铁隧道、车站洞斜交断面、接轨线等测量。

同时，测量团队还采用了节点式网格布置测量方案，并利用高度精确的测量数据，对隧道、洞斜交等进行了三维模型设计，为后期建设提供了重要数据支持。

二、大跨度桥梁测量大跨度桥梁是工程测量中非常复杂的一类，对于桥梁结构的每一道零件都需要进行精密的测量和分析，才能确保桥梁的正常使用及安全性。

我们以某大跨度桥梁为例，将介绍其测量实践。

在该案例中，测量团队利用了高精度全站仪，对桥梁结构各部件进行了全要素三维测量。

整个测量过程由车载测量和高空测量组成，并借助气象站数据，对测量精度进行实时修正。

与此同时，测量团队还利用无人机数据获取技术，针对桥梁结构内部和辅助安装点进行了高清影像数据采集，提升了桥梁测量的效率和精度。

基于这些测量数据和技术手段，测量团队建立了桥梁结构三维模型，并完成了桥梁结构参数计算、结构分析和安全评估等工作，最终保证了桥梁结构的稳定性和安全运行。

三、园林景观测量随着现代城市的发展，园林景观的规划和设计也越来越受到重视，在这个背景下，园林景观测量技术得到了很好的应用。

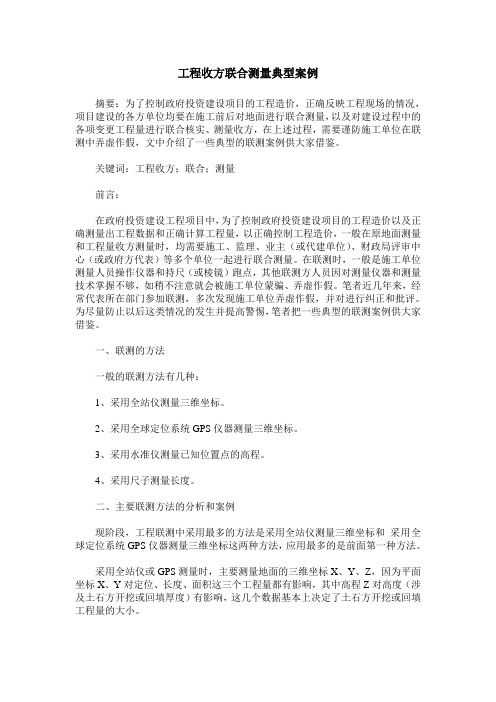

工程收方联合测量典型案例摘要：为了控制政府投资建设项目的工程造价，正确反映工程现场的情况，项目建设的各方单位均要在施工前后对地面进行联合测量，以及对建设过程中的各项变更工程量进行联合核实、测量收方，在上述过程，需要谨防施工单位在联测中弄虚作假，文中介绍了一些典型的联测案例供大家借鉴。

关键词：工程收方；联合；测量前言：在政府投资建设工程项目中，为了控制政府投资建设项目的工程造价以及正确测量出工程数据和正确计算工程量，以正确控制工程造价，一般在原地面测量和工程量收方测量时，均需要施工、监理、业主（或代建单位）、财政局评审中心（或政府方代表）等多个单位一起进行联合测量。

在联测时，一般是施工单位测量人员操作仪器和持尺（或棱镜）跑点，其他联测方人员因对测量仪器和测量技术掌握不够，如稍不注意就会被施工单位蒙骗、弄虚作假。

笔者近几年来，经常代表所在部门参加联测，多次发现施工单位弄虚作假，并对进行纠正和批评。

为尽量防止以后这类情况的发生并提高警惕，笔者把一些典型的联测案例供大家借鉴。

一、联测的方法一般的联测方法有几种：1、采用全站仪测量三维坐标。

2、采用全球定位系统GPS仪器测量三维坐标。

3、采用水准仪测量已知位置点的高程。

4、采用尺子测量长度。

二、主要联测方法的分析和案例现阶段，工程联测中采用最多的方法是采用全站仪测量三维坐标和采用全球定位系统GPS仪器测量三维坐标这两种方法，应用最多的是前面第一种方法。

采用全站仪或GPS测量时，主要测量地面的三维坐标X、Y、Z，因为平面坐标X、Y对定位、长度、面积这三个工程量都有影响，其中高程Z对高度（涉及土石方开挖或回填厚度）有影响，这几个数据基本上决定了土石方开挖或回填工程量的大小。

一般的土石方测量中，主要误差点是在高程系统上，是重点注意的数据，当然，也要注意平面坐标的偏差情况，只有在测量长度和面积时，才需要特别注意坐标的精确度。

如果联测地面是挖方部位，施工单位为了增加土石方工程量有可能抬高地面高程，如果是填方段则相反，有可能降低地面。

建筑工程测量实际案例正文：一、案例背景建筑工程测量是建设项目中至关重要的环节，它涉及到设计、施工和验收等多个阶段。

本文将以一个实际案例为例，介绍建筑工程测量的过程和重要性。

二、案例描述本案例是一座高层办公楼的建筑工程测量。

该楼位于城市中心，总高度约为50层，功能包括办公室、商业空间和停车场。

建设项目承包商希望确保建筑物的准确性和稳定性，并保证各个功能区域的合理布局和使用。

三、前期准备工作在正式开始建筑工程测量之前，测量团队进行了详细的前期准备工作。

首先，他们收集了建筑设计图纸以及相关的技术规范，了解到建筑物的具体尺寸、结构和布局要求。

其次，他们调查了建设现场的地形和地貌情况，了解到土地的坡度、地下水位和地基情况等。

四、工程测量过程1. 建筑物基准测量在建筑工程测量中，建筑物的基准测量是非常重要的一步。

测量团队使用全站仪等测量设备，根据地理坐标系统，测量了建筑物的几何尺寸，包括长度、宽度和高度等。

2. 建筑物立面测量建筑物立面测量是为了了解建筑物外墙的形状和尺寸，以确保外墙的垂直度和平整度。

通过使用测距仪、水平仪和激光测距仪等工具，测量团队对建筑物的立面进行了详细测量，并记录了每个标志性点的坐标和高度数据。

3. 室内空间测量室内空间测量是为了确保建筑物内部各个区域的准确性和合理性。

测量团队通过使用激光测距仪和三角测量法等方法，对办公室、商业空间和停车场等区域进行了测量，并生成了相应的平面图和立体图。

4. 结构测量结构测量是为了确保建筑物的承重结构的准确性和安全性。

测量团队对地基、柱子、梁和楼板等结构元素进行了测量，并记录了相关的数据。

通过分析这些数据，他们可以评估建筑物的结构性能和稳定性。

五、测量结果及应用通过以上的测量工作，测量团队获得了建筑物的详细尺寸和结构数据。

这些数据对于建筑设计师、施工人员和验收部门来说非常重要。

建筑设计师可以根据这些数据进行设计优化和调整，施工人员可以按照这些数据进行施工工作，验收部门可以根据这些数据进行工程验收。

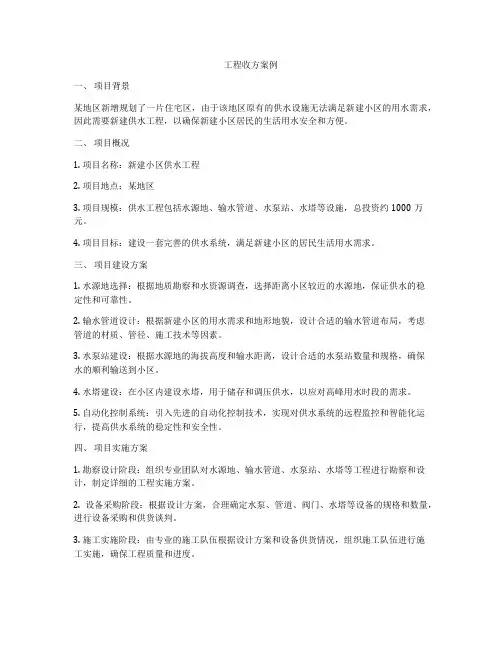

工程收方案例一、项目背景某地区新增规划了一片住宅区，由于该地区原有的供水设施无法满足新建小区的用水需求，因此需要新建供水工程，以确保新建小区居民的生活用水安全和方便。

二、项目概况1. 项目名称：新建小区供水工程2. 项目地点：某地区3. 项目规模：供水工程包括水源地、输水管道、水泵站、水塔等设施，总投资约1000万元。

4. 项目目标：建设一套完善的供水系统，满足新建小区的居民生活用水需求。

三、项目建设方案1. 水源地选择：根据地质勘察和水资源调查，选择距离小区较近的水源地，保证供水的稳定性和可靠性。

2. 输水管道设计：根据新建小区的用水需求和地形地貌，设计合适的输水管道布局，考虑管道的材质、管径、施工技术等因素。

3. 水泵站建设：根据水源地的海拔高度和输水距离，设计合适的水泵站数量和规格，确保水的顺利输送到小区。

4. 水塔建设：在小区内建设水塔，用于储存和调压供水，以应对高峰用水时段的需求。

5. 自动化控制系统：引入先进的自动化控制技术，实现对供水系统的远程监控和智能化运行，提高供水系统的稳定性和安全性。

四、项目实施方案1. 勘察设计阶段：组织专业团队对水源地、输水管道、水泵站、水塔等工程进行勘察和设计，制定详细的工程实施方案。

2. 设备采购阶段：根据设计方案，合理确定水泵、管道、阀门、水塔等设备的规格和数量，进行设备采购和供货谈判。

3. 施工实施阶段：由专业的施工队伍根据设计方案和设备供货情况，组织施工队伍进行施工实施，确保工程质量和进度。

4. 调试运行阶段：在工程完工后，对供水系统进行调试和运行，检验设备运行情况和系统运行稳定性。

5. 投入使用阶段：当供水系统通过调试和运行并达到供水要求时，正式投入使用，为新建小区居民提供安全、稳定的用水服务。

五、项目管理与服务1. 项目管理：组建专业的项目管理团队，负责工程施工和实施过程的监督和管理，确保工程质量和进度。

2. 质量安全保障：严格遵循水利工程建设标准和要求，对施工过程进行严格监督和检查，确保供水工程的质量和安全。

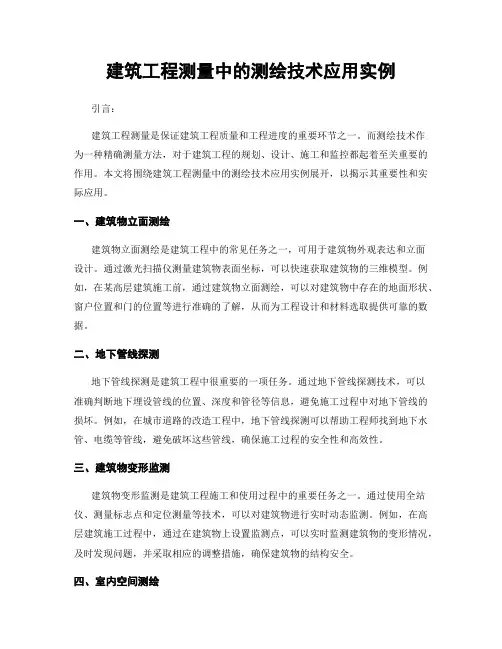

建筑工程测量中的测绘技术应用实例引言：建筑工程测量是保证建筑工程质量和工程进度的重要环节之一。

而测绘技术作为一种精确测量方法，对于建筑工程的规划、设计、施工和监控都起着至关重要的作用。

本文将围绕建筑工程测量中的测绘技术应用实例展开，以揭示其重要性和实际应用。

一、建筑物立面测绘建筑物立面测绘是建筑工程中的常见任务之一，可用于建筑物外观表达和立面设计。

通过激光扫描仪测量建筑物表面坐标，可以快速获取建筑物的三维模型。

例如，在某高层建筑施工前，通过建筑物立面测绘，可以对建筑物中存在的地面形状、窗户位置和门的位置等进行准确的了解，从而为工程设计和材料选取提供可靠的数据。

二、地下管线探测地下管线探测是建筑工程中很重要的一项任务。

通过地下管线探测技术，可以准确判断地下埋设管线的位置、深度和管径等信息，避免施工过程中对地下管线的损坏。

例如，在城市道路的改造工程中，地下管线探测可以帮助工程师找到地下水管、电缆等管线，避免破坏这些管线，确保施工过程的安全性和高效性。

三、建筑物变形监测建筑物变形监测是建筑工程施工和使用过程中的重要任务之一。

通过使用全站仪、测量标志点和定位测量等技术，可以对建筑物进行实时动态监测。

例如，在高层建筑施工过程中，通过在建筑物上设置监测点，可以实时监测建筑物的变形情况，及时发现问题，并采取相应的调整措施，确保建筑物的结构安全。

四、室内空间测绘室内空间测绘是建筑工程中的一项重要任务，尤其对于大型商业综合体等建筑项目。

通过激光扫描仪和测绘仪等设备，可以对建筑物内部的房间、走廊和楼梯等进行精确测量。

例如，在购物中心的布局设计中，通过室内空间测绘，可以准确掌握各个商铺的面积、位置和相对距离，从而合理规划商铺的布局，提高购物体验。

五、地形测量地形测量是建筑工程中的常见任务之一，通过测绘技术可以对建筑地块的地形特征进行详细记录。

地形测量数据可用于建筑设计、施工规划和水文学分析等。

例如，在住宅小区规划设计中，通过对地形的测绘，可以确定合适的建筑布局，提高建筑物的通风性和采光性。

２ 共性 问题
（ １ ） 测 量 记 录 不够 规 范 ， 部 分 测量 记 录 无 签 字 ， 使 用 圆珠 笔 或钢 笔 作 书 写工 具 ． 记 录 薄上 没有 标 明 引 用的 水 准基 点桩 号 ： （ ２ ） 全 站 仪 测 量 记 录 薄 上 缺 乏 必要 的 图 示 ；
原 因分 析 ： 该 桥 在 墩 身施 工 前 ， 设 计 院 将 该 桥 所 处 的 曲线
理 混 乱 ． 因施 工 测量 错 误 或误 差过 大 而 造成 的 重 大 工程 质 量
层 控 制标 高 比 设 计 值 高 出 ３ ０ ｅ ｍ。 从 而 导 致 承 台顶 面 也 较 设 计 高 出３ ０ ｅ ｍ现 象。
事 故 在 建 筑 工 地 偶 有发 生 ，给 企 业 造成 较 大 经 济损 失 和 负面
妄 加 干 预 两 个 方 面的 原，
胸 墙 线 误 认 为 墩 台 中心 等 。 例： 某 高速 公路 右线 ， 桥 梁桥 台施 工 完后 ， 发现 偏 离 中线 ｌ ｍ。
线 路 中 心 线
特 别 是 高铁 路 基 沉 降及 地 下监 控 量 测 方 面 ，虚假 的数 据代 表 不 了工 程 质 量 的 真 实情 况 ， 致 使 工 程 质 量 问题 不 能 及 时发 现 ．
术 人 员在 事 故 中总 结 经验 教 训 ， 以避 免 类似 事 故 的 发 生 。
施工 ． 在架梁时 ， 发 现 其 中一单 位 施 工 圆 曲 线上 的墩 身横 向偏 差 均在 ４ — ５ ｃ ｍ 左 右 ，导 致 在 两施 工 单位 接 头处 的 墩 身横 向 错
位 ５ ｅ ｍ。
要 素 中的 偏 角 进行 了一 次 变 更 ，并 及 时将 变更 后 的 新 的 线型

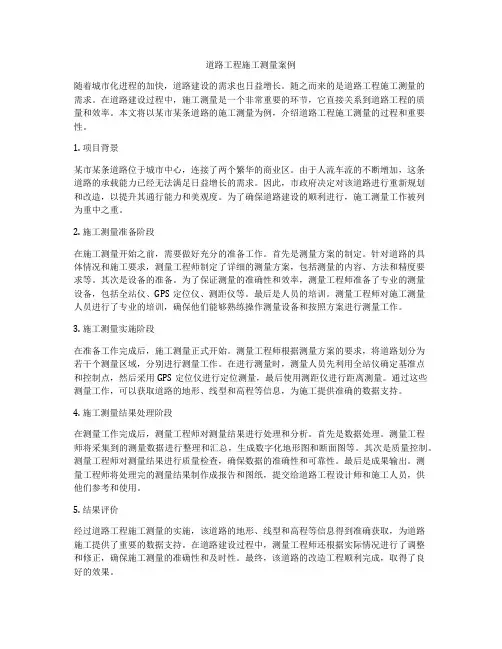

道路工程施工测量案例随着城市化进程的加快，道路建设的需求也日益增长。

随之而来的是道路工程施工测量的需求。

在道路建设过程中，施工测量是一个非常重要的环节，它直接关系到道路工程的质量和效率。

本文将以某市某条道路的施工测量为例，介绍道路工程施工测量的过程和重要性。

1. 项目背景某市某条道路位于城市中心，连接了两个繁华的商业区。

由于人流车流的不断增加，这条道路的承载能力已经无法满足日益增长的需求。

因此，市政府决定对该道路进行重新规划和改造，以提升其通行能力和美观度。

为了确保道路建设的顺利进行，施工测量工作被列为重中之重。

2. 施工测量准备阶段在施工测量开始之前，需要做好充分的准备工作。

首先是测量方案的制定。

针对道路的具体情况和施工要求，测量工程师制定了详细的测量方案，包括测量的内容、方法和精度要求等。

其次是设备的准备。

为了保证测量的准确性和效率，测量工程师准备了专业的测量设备，包括全站仪、GPS定位仪、测距仪等。

最后是人员的培训。

测量工程师对施工测量人员进行了专业的培训，确保他们能够熟练操作测量设备和按照方案进行测量工作。

3. 施工测量实施阶段在准备工作完成后，施工测量正式开始。

测量工程师根据测量方案的要求，将道路划分为若干个测量区域，分别进行测量工作。

在进行测量时，测量人员先利用全站仪确定基准点和控制点，然后采用GPS定位仪进行定位测量，最后使用测距仪进行距离测量。

通过这些测量工作，可以获取道路的地形、线型和高程等信息，为施工提供准确的数据支持。

4. 施工测量结果处理阶段在测量工作完成后，测量工程师对测量结果进行处理和分析。

首先是数据处理。

测量工程师将采集到的测量数据进行整理和汇总，生成数字化地形图和断面图等。

其次是质量控制。

测量工程师对测量结果进行质量检查，确保数据的准确性和可靠性。

最后是成果输出。

测量工程师将处理完的测量结果制作成报告和图纸，提交给道路工程设计师和施工人员，供他们参考和使用。

5. 结果评价经过道路工程施工测量的实施，该道路的地形、线型和高程等信息得到准确获取，为道路施工提供了重要的数据支持。

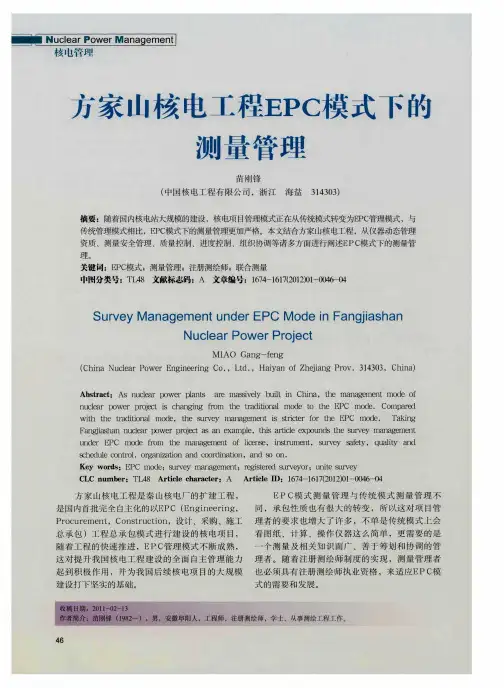

分 包 方 测量 队 （ ） 长是 测量 安 全 第 一责 任 组 １ ）分包 方要 有完 善 的测量 仪器 管理 制度 ，报 人 ，每 队 （ ）要 至 少 有 一名 测量 兼 职 安 全员 ， 组 审 测量 仪器 检 定 、使用 及 维护 管理程 序 …，总 负责监督测量施工的安全。 包 方 对 制度 和 程 序 的执 行情 况进 行 跟 踪检 查 ，确 进 行 不 定期 监 督 、检 查 和 旁 听分 包 方 测量 队 保程序的有效实施。 （ ）每天的班前安全会、安全技术交底 会及交 组 ２ ）新进场的测量仪器必须 经过法 定测绘计 底 记录 情 况 。
安全带等 ；２ ）物的不安全状态 ，如测量仪器架设 ３４ 加强分 包方的测量作业交底管理 ．
不安全 等 ；３ ）组织 管理 不力 ，如 冒险 的交叉施 工
为 保证 测 量 质量 的产 出和 形 成 过程 能 够达 到
作业 等 。巡 查 中 ，对 不安 全 因素立 即制 止 ，并记 预 期 的结 果 ，每 项 测量 工作 实 施 前都 必 须 进 行 技 录档 案 ，情 节较 轻 的 当 场进 行 批评 教 育 ；情 节 严 术 交底 ，其 目的在 于使 具体 的作 业 者和 管 理 者 明 重 的 ，进 行 通 报批 评 、经济 惩 罚 ，甚至 调 离方 家 确 计划 的意 图 和要 求 ，掌握 方 案 内容 、质 量 标 准 及 其 实 现 的程 序 与 方法 。技 术 作 业 交 底 活 动 必 】 山施 工现 场 。
投 标 单 位 为 了取 得 中标 资格 ，会 努 力 取 得 测 绘资 行 不定 期 的抽查 ，加强 测量 仪器 的动 态 管理 。
２ 测 量 １ 的 安 管理 １ ＝ Ｉ
因为 安 全 管 理 关 系 到 人 的健 康 和 生 命 ，而

1、土方开挖0+000~0+217=217×0.6×0.6=78.12m3
2、C20细石砼砌卵石0+000~0+217=217×0.6×0.6=78.12m3
申报工程量：
1、齿槽土方开挖工程量=78.12m3
2、齿槽C20细石砼砌卵石工程量=78.12m3
施工单位：
年月日
核定工程量：
监理单位：
年月日
审批工程量：
建设单位：
年月日
说明：本表一式4份，由承包人填写，经监理、建设方签字后，监理、建设、承包人各1份。
工程量收方记录
编号：01
工程名称
麻柳河丰谷场镇防洪堤灾后重建工程
工程部位
左岸0+000~0+217段齿槽开挖及C20细石砼砌卵石
测量：
记录：
时间：
工程量发生的原因概述：
根据工程招投标文件及设计图纸，完成了齿槽基础土方开挖、及齿槽基础砼砌筑施工，并经建设、设计、地勘、监理、施工单位验收合格。经建设、监理、施工单位三方现场联合收方，并经三方开挖前对施工现场原地貌的联合测量资料，现申报工程量如下：

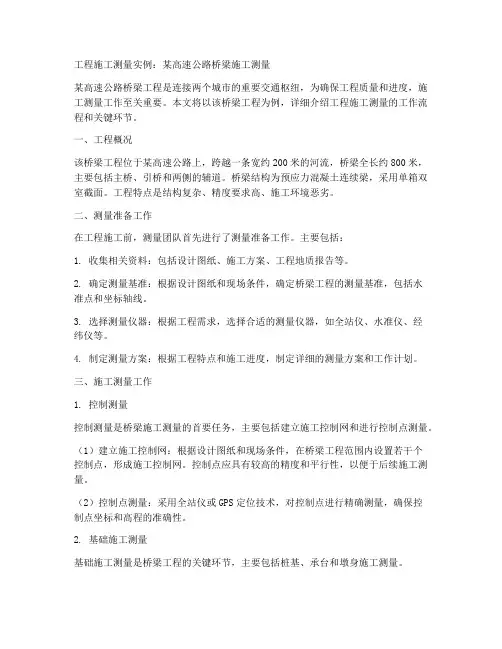

工程施工测量实例：某高速公路桥梁施工测量某高速公路桥梁工程是连接两个城市的重要交通枢纽，为确保工程质量和进度，施工测量工作至关重要。

本文将以该桥梁工程为例，详细介绍工程施工测量的工作流程和关键环节。

一、工程概况该桥梁工程位于某高速公路上，跨越一条宽约200米的河流，桥梁全长约800米，主要包括主桥、引桥和两侧的辅道。

桥梁结构为预应力混凝土连续梁，采用单箱双室截面。

工程特点是结构复杂、精度要求高、施工环境恶劣。

二、测量准备工作在工程施工前，测量团队首先进行了测量准备工作。

主要包括：1. 收集相关资料：包括设计图纸、施工方案、工程地质报告等。

2. 确定测量基准：根据设计图纸和现场条件，确定桥梁工程的测量基准，包括水准点和坐标轴线。

3. 选择测量仪器：根据工程需求，选择合适的测量仪器，如全站仪、水准仪、经纬仪等。

4. 制定测量方案：根据工程特点和施工进度，制定详细的测量方案和工作计划。

三、施工测量工作1. 控制测量控制测量是桥梁施工测量的首要任务，主要包括建立施工控制网和进行控制点测量。

（1）建立施工控制网：根据设计图纸和现场条件，在桥梁工程范围内设置若干个控制点，形成施工控制网。

控制点应具有较高的精度和平行性，以便于后续施工测量。

（2）控制点测量：采用全站仪或GPS定位技术，对控制点进行精确测量，确保控制点坐标和高程的准确性。

2. 基础施工测量基础施工测量是桥梁工程的关键环节，主要包括桩基、承台和墩身施工测量。

（1）桩基施工测量：根据设计图纸，测量桩基的中心位置和高程，确保桩基的正确施工。

（2）承台施工测量：在桩基施工完成后，测量承台的中心位置和高程，确保承台与桩基的正确连接。

（3）墩身施工测量：在承台施工完成后，测量墩身的中心位置和高程，确保墩身的垂直度和倾斜度。

3. 结构施工测量结构施工测量是桥梁工程的重要组成部分，主要包括主梁、引梁和附属结构施工测量。

（1）主梁施工测量：根据设计图纸，测量主梁的中心位置、高程和线形，确保主梁的正确施工。

建筑工程测量实际案例建筑工程测量在整个建筑施工过程中起着至关重要的作用。

通过科学精准的测量，能够确保建筑结构的准确性和稳定性，从而保障施工质量和安全。

下面我们将结合一个实际案例，来说明建筑工程测量的重要性以及在实际工程中的应用。

在某市政府新办公楼的建设项目中，建筑工程测量的重要性得到了充分体现。

在整个项目初期规划阶段，测量工程师首先进行了现场勘测和测量，确定了建筑场地的地形、地貌、地下管线等基本信息。

随后，根据建筑设计图纸，进行了地基测量和基础开挖布点的测量工作，确保建筑的基础符合设计要求。

在施工过程中，测量工程师还对建筑结构的竖直度、平整度、尺寸等进行了精密测量，保证了建筑物的结构稳定性和准确性。

在建筑物的封顶阶段，测量工程师进行了整体的建筑结构测量，确保建筑物的高度、宽度、长度等符合设计要求。

同时，针对建筑物的外墙装饰和内部装修工程，测量工程师还进行了精细的尺寸测量和布点标定，确保了装饰工程的准确施工。

此外，测量工程师还对建筑物周边的环境进行了测量，保证了施工过程中的安全性和便利性。

通过以上实际案例的描述，我们可以看到建筑工程测量在建筑施工项目中的重要性。

只有通过科学、准确的测量工作，才能确保建筑物的结构稳定、质量优良，从而保障建筑的使用安全和舒适度。

建筑工程测量不仅仅是简单的测量工作，更是对整个建筑项目的监控和保障，对提高建筑质量和工程效率起着至关重要的作用。

总之，建筑工程测量在建筑项目中的作用不可忽视。

只有通过精确的测量工作，才能确保建筑物的各项指标符合设计要求，保障建筑的质量和安全。

希望今后在建筑工程中，能够更加重视测量工作，确保建筑项目能够顺利完成，达到预期效果。

建筑工程测量，是建筑工程中不可或缺的一环，对于建筑行业的发展起着至关重要的作用。

测绘技术在工程施工中的应用案例分享引言：在现代工程施工中，测绘技术发挥着重要的作用。

它不仅可以提供准确的地理空间信息，还可以为工程设计、施工等环节提供支持和指导。

本文将通过分享几个测绘技术在工程施工中的应用案例，来展示其在实践中的重要性和价值。

案例一：道路建设中的地形测量在道路建设过程中，地形测量是一项关键的任务。

通过使用卫星遥感技术和激光雷达测量仪，可以快速精确地获取目标地区的地形数据。

这些数据可以被用于道路设计和施工规划，以确保道路在地势复杂的区域能够平稳通行。

在一个道路建设项目中，测绘团队使用激光雷达测量仪对工程区域进行了全面的地形测量，得到了高精度的地形模型。

通过分析模型数据，设计师们能够更好地评估建设难度、确定适当的道路路线和设计合理的坡度，从而为施工人员提供了重要的参考依据。

案例二：桥梁工程中的结构监测桥梁工程的施工和维护需要非常精确的监测来确保结构的稳定和安全。

测绘技术在桥梁工程中发挥着重要的作用。

以某座大型钢结构桥梁为例，工程团队将安装传感器并使用全站仪进行动态测量。

这些传感器可以实时监测桥梁的变形、温度和震动等关键参数，而全站仪则能够提供高精度的三维坐标数据。

通过定期分析和对比这些数据，工程师们可以及时发现桥梁结构的变化，并采取相应的维护措施，以确保桥梁的安全运行。

案例三：大型建筑的立体测绘大型建筑的施工需要准确的空间数据，以便设计、规划和参考。

利用测绘技术进行建筑的立体测绘，可以提供实时、精确的三维数据。

例如，在一座摩天大楼的建设过程中，测绘团队使用无人机进行航测，获取了建筑外部的三维模型。

同时，他们在施工过程中使用全站仪对建筑结构进行定期测量，以确保每个部分都符合设计要求。

这些测量数据不仅为施工人员提供了准确的指导，也为监理人员提供了实时的建筑质量和进度反馈，从而确保大楼按时、高质量地建成。

结论：测绘技术在工程施工中的应用案例分享，展示了其在现代工程中的重要性和价值。

地形测量、结构监测和立体测绘等方面，都能够借助测绘技术提供准确可靠的数据支持，为工程施工提供指导和保障。

我方已完成 □施工控制测量/ □工程计量测量/ □地形测量/ □施工期变形监测的施工测量工作，经自检合格，请贵方审核。
实测部位：内坝
施测说明：内坝块石换填实测收方
附件：现场计量表、复测断面图
□施工控制测量
□工程计量测量
□地形测量
施工期变形监测
1、测量数据
2、数据分析及平差成果
1、工程量计算表
2、断面图
审核意见：
监 理 机构：（名称及盖章）
监理工程师：（签名）
日 期： 年 月 日
说明：本表一式 份，由承包人填写，监理机构审核后，承包人份、监理机构份、发包人份。
CB13 施工测量成果报验单
（品竹[2016]测量 号）
合同名称：会理县小沟水库除险加固工程 合同编号：
致（监理机构）: 成都群星工程建设监理咨询有限公司
3、其他
1、测量数据
2、数据分析及成果（数据处理方法、断面图或地形图）
1、观测数据
2、数据分析及评价
承包人：四川品竹建筑工程有限公司
技术负责人：
日 期： 年 月 日
审核意见：
监 理 机构：（名称及盖章）
监理工程师：（签名）
日 期： 年 月 日
说明：本表一式 份，由承包人填写，监理机构审核后，承包人份、监理机构份、发包人份。
审核意见：
监 理 机构：（名称及盖章）
监理工程师：（签名）
日 期： 年 月 日
说明：本表一式 份，由承包人填写，监理机构审核后，承包人份、监理机构份、发包人份。
CB13 施工测量成果报验单
（品竹[2015]测量 号）
合同名称：会理县小沟水库除险加固工程 合同编号：
致（监理机构）: 成都群星工程建设监理咨询有限公司

建筑工地中的测绘技术应用案例分析引言建筑工地是一个繁忙且复杂的环境，需要经过精确的测量和规划才能顺利完成项目。

在过去，测绘技术主要依赖传统的测量工具和人工操作，但随着科技的进步，现代测绘技术正以其高效和准确的特点逐渐取代传统手段。

本文将通过几个实际案例，探讨测绘技术在建筑工地中的应用。

1. 案例一：地形测量和土方量计算在大型土建工程中，地形测量是一个必不可少的步骤。

传统的地形测量需要大量人力和时间，且结果有一定的误差。

然而，利用无人机和激光扫描仪等现代测绘工具，可以在短时间内获取高精度的地形数据。

这些数据可以用于制作三维模型，实现对地形的模拟和分析，并支持土方量的计算。

通过对地形进行精确测量和计算，可以优化土方工程的施工进度和成本。

2. 案例二：结构监测和变形分析在建筑工地中，结构的安全性是至关重要的。

传统的结构监测方法主要依赖于人工检查和简单的测量工具，难以精确获取结构的实时数据。

然而，利用现代测绘技术，如全站仪和激光扫描仪，可以实现对建筑结构的精确监测和变形分析。

这些测绘工具可以迅速获取结构的三维数据，并与设计模型进行比对，及时发现和修复结构变形问题。

通过结构监测和变形分析，可以提高建筑工地的安全性，并降低潜在风险。

3. 案例三：管道渠化施工和维护在管道渠化施工和维护中，测绘技术的应用也起到了重要作用。

以地下管道为例，传统的管道测量需要大量人力和时间，并容易产生误差。

现代测绘技术通过利用地下雷达和激光扫描仪等工具，可以高效地获取管道的准确位置和深度。

这些数据可以用于实现管道的精确布置和监测，大大提高管道施工和维护的效率和安全性。

同时，测绘技术还可以应用于对管道的损坏和泄漏进行快速定位和修复，减少不必要的损失。

4. 案例四：施工规划和机器导航在建筑工地的规划和施工过程中，测绘技术的应用可以提高施工效率和精度。

例如，利用现代遥感技术和卫星定位系统，可以快速获取工地的空间数据和地理信息。

这些数据可以用于制作数字化施工图，实现施工规划和进度管理。

多方式联合测量法在协庄煤矿特大型贯通中的应用陈英，阎卫玺（新汶矿业集团地质测量处，山东新泰271219）摘要通过对协庄煤矿西翼回风立井特大型贯通工程联合使用多种测量方法和采用新的测绘仪器和技术，优化贯通测量方案，使得该特大型贯通工程在保证施工精度的情况下顺利贯通，对具有相似复杂贯通条件的矿井贯通测量工作具有指导和借鉴作用。

关键词多方式测量特大型贯通误差预计中图分类号TD175+．5文献标识码B协庄煤矿随着矿井不断向深部延伸和向西翼开发，最远工作地点距中央副立井距离超过6000m，通风和降温问题不断突出，需在井田西翼建设回风立井，提高通风能力满足矿井生产需要。

1工程概况该贯通工程需在新设计的西翼风井马头门处预透，井上下联系测量需经过井田中部2号副斜井，井上下测量工程导线总长16800m，其中地面部分7200m，井下平巷部分6300m，斜巷长度2800m，待建回风立井深500m，属两井间特大型贯通工程。

该贯通工程距离长井下条件复杂，主要巷道高度一般在4m以上，导线点不便埋设和使用；2号副斜井、－300m与－550m水平上下车场、－550m轨道暗斜井和及－550m西大巷东段部分部分风速都很大，仪器对中非常困难；2号付斜井和－550m西大巷西段分别为沿煤层倾向、走向掘进，巷道变坡和拐弯非常多，因此有很多的短边无法避免；－550m西大巷西段及回风斜巷淋水较大施测难度大；沿途皆为主要开拓巷道，高压架线、电缆和电气设备较多，对电子全站仪测角有一定影响。

*收稿日期：2012－02－23作者简介：陈英（1970－），男，山东新泰人，工程师，科长，本科，现在新汶矿业集团地质测量处从事矿山测绘工作。

根据《煤矿测量规程》要求，该贯通需施测地面5ᵡ级导线、地面四等水准、井下7ᵡ级基本控制导线、斜井与立井联系测量，经过做常规贯通测量设计方案，预计水平重要方向误差Mx预=ʃ2．302m、垂直方向误差MH预=ʃ0．826m。

但工程建设施工要求贯通处中线方向误差不得超过ʃ1．0m，高程方向误差不得超过ʃ0．5m，按照常规测量方法不能满足工程要求。

3
8
13
9
根据以往定向的经验，光电无棱镜测距完成连接边的量边工作能够较好的达到限差要求，能够代替钢尺量边。在垂线稳定的情况下，本次定向量边工作采用全站仪光电无棱镜测距量边，独立测量8次，同一边各次观测值互差不超过2mm。
定向边陀螺方位角的测定采用陀螺仪，以中天法独立定向二次来测定各定向边的陀螺方位角，定向前后在地表各测仪器常数Δ两次,即采用“2-2-2”方式来进行陀螺方位角测定。比例常数C的初始测定值应至少测量两次，仪器常数Δ的初测应至少测量六次，并求出仪器常数一次测定中误差。
图1联系测量平面图
联系测量的平面图如图1所示，主要限差见表3所示。图中，C为近井点，AB为起始方向，DE为1050水平井下基本控制导线起始边即陀螺定向边；D、E、F点作为井下一组永久导线点。
表1联系测量的主要限差
联系测量类别
限差项目
最大允许值
备注
陀螺仪定向
井下同一定向边两次独立陀螺仪定向的互差
±15″级：＜40″
（六）施工安全组织
定向测量作业要在井筒中进行，工作环节复杂，作业时间长，必须要做好施工安全组织工作，否则极易发生意外事故。三矿区安全环保室、调度室负责各个工作水平的安全人员配备和安全工器具的配备，进行相关作业的安全确认。张工为施工现场总指挥，负责总体施测及安全工作，各作业水平负责人对本水平的施测和安全负责，指挥本作业水平的测量工作并与其它作业水平保持联系。
（1）矿井联系测量测量作业总指挥：张工。
（2）矿井联系测量测量作业技术负责：矿山分院测量组负责人
（3）矿井联系测量测量作业人员及分工见表8。
表8风井定向测量组人员安排表
工作小组
作业地点
负责人
观测员
记录员

一级建造师中的工程测量与勘察案例分析在建筑行业中，工程测量与勘察是非常重要的环节。

一级建造师作为建筑领域的专业人士，需要具备扎实的工程测量与勘察知识，并能够运用这些知识解决实际问题。

本文将通过分析一些案例，探讨一级建造师在工程测量与勘察中的作用和技能。

案例一：高层建筑的基坑开挖和地下管线勘察在高层建筑的施工中，基坑开挖和地下管线勘察是至关重要的步骤。

一位一级建造师在这个案例中发挥了重要的作用。

他首先进行了详细的测量和勘察工作，确定了基坑的位置、尺寸和土质情况。

然后，他对地下管线进行了勘察，确保在开挖过程中不会损坏管线。

最后，他还提供了精确的施工图纸和相关参数，以便施工人员按照他的指导进行工作。

这位一级建造师的工程测量与勘察技能为高层建筑的施工奠定了坚实的基础。

案例二：桥梁工程的测量与勘察桥梁工程是工程测量与勘察的重要领域之一。

一位一级建造师在桥梁工程的案例中做出了突出贡献。

他首先对现场进行了仔细的勘察，确定了桥梁的位置、跨度和其他重要参数。

然后，他利用现代测量设备对地形进行了精确测量，绘制了详细的地形图和剖面图。

接下来，他根据设计要求计算了桥梁的荷载和强度，并为工程人员提供了准确的施工图纸和建议。

这位一级建造师的工程测量与勘察技能为桥梁工程的顺利实施提供了有力支持。

案例三：土地利用规划的测量与勘察土地利用规划是一个涉及到大面积土地的复杂工作。

一级建造师在土地利用规划的案例中发挥了重要作用。

他首先对土地进行了详细的测量和勘察，确定了土地的边界、地形和土质等信息。

然后，他利用先进的测量技术对土地进行了测绘，生成了详细的地形图和地籍图。

接下来，他根据土地规划要求进行了合理的分区和标注，并制定了详细的施工方案。

这位一级建造师的工程测量与勘察技能为土地利用规划的科学决策提供了有力支持。

通过以上案例的分析，我们可以看到一级建造师在工程测量与勘察中的重要作用。

他们承担着测量、勘察、测绘和规划等工作，为工程施工提供了准确的基础数据和可行性建议。
