超声波多普勒流量计丈量原理1．基本工作原理超声波多普勒流量计的丈量原别是以物理学中的多普勒效应为基础的。

依据声学多普勒效应，当声源和察看者之间有相对运动时，察看者所感觉到的声频次将不一样于声源所发出的频次。

这个因相对运动而产生的频次变化与两物体的相对速度成正比．在超声波多普勒流量丈量方法中，超声波发射器为一固定声源，随流体一同运动的固体颗粒起了与声源有相对运动的“察看者”的作用，自然它只是是把入射到固体颗粒上的超声波反射回接收条．发射声波与接收声波之间的频次差，就是因为流体中固体颗粒运动而产少的声波多普勒频移．因为这个频次差正比于流体流速，所以丈量频差能够求得流速．从而能够获得流体的流量．所以，超声波多普勒流量丈量的一个必需的条件是：被测流体介质应是含有必定数目能反射声波的固体粒子或气泡等的两相介质．这个工作条件实质上也是它的一大长处，即这类流量丈量方法适合于对两相流的丈量，这是其余流量计难以解决的问题．所以，作为一种极有前程的两相流丈量方法和流量计，超声波多普勒流量丈量方法当前正日趋获得应用．2．流量方程假定，超声波波束与流体运动速度的夹角为，超声波流传速度为c，流体中悬浮粒子运动速度与流体流速同样，均为 u．现以超声波束在一颗固体粒子上的反射为例，导作声波多普勒频差与流速的关系式．如图 3—39 所示，当超声波束在管轴线上碰到一粒固体颗粒，该粒子以速度u 沿营轴线运动．对超声波发射器而言，该粒子以u cos a 的速度离开，所以粒子收到的超声波频次f2 应低于发射的超声波频率 f1，降低的数值为f2 －f1＝－f1 （ 3－ 73）即粒子收到的超声波频次为f2 ＝f1－f1 （ 3－ 74）式中f1 ――发射超声波的频次；a――超声波束与管轴线夹角；c――流体中声速。

固体粒子又将超声波束散射给接收器，因为它以u cos a 的速度走开接收器，所以接收器收到的超声波频次 f3 又一次降低，近似于f2 的计算， f3 可表示为f3 ＝f2－f2 （ 3－ 75）将 f2 的表达式代入上式，可得：f3 ＝f1（ 1－2 )＝ f1（ 1－ 2＋）（3－76）因为声速 c 远大于流体速度u，故上式中平方项能够略去，由此可得：f3 ＝f1（ 1－ 2）（3－77）接收器收到的超声波频次与发射超声波频次之差，即多普勒频移f1，可由下式计算：f ＝ f1－ f3＝f1－ f1（ 1－ 2）＝ f1 （ 3－78）由上式可得流体速度为u＝f（3－79）体积流量qv 能够写成：qv＝ uA ＝f（3－80）式中， A 为被测管道流通截面积．出以上流量方程可知，当流量计、管道条件及被测介质确立此后，多普勒频移与体积流量成正比，丈量频移 f 就能够获得流体流量qv。

流量计型号在现代工业生产中，流量计是一种至关重要的仪器设备，用来精确测量流体在管道中的流动速度和量。

不同型号的流量计在工业生产中扮演着不同的角色，满足着各种需求。

本文将对流量计型号进行介绍，希望能够帮助大家更好地了解这些仪器设备。

型号一：涡街流量计涡街流量计是一种常见的流量计型号，它通过涡轮受流体冲击而产生旋涡，根据旋涡频率与流速的线性关系来测量流体速度。

涡街流量计广泛应用于液体和气体的测量，具有测量范围广、精度高、可靠性强的特点。

它适用于高温、高压、腐蚀、粘稠等恶劣工况下的流量测量。

型号二：超声波流量计超声波流量计利用超声波在流体中传播的速度与流速的相关关系来测量流量。

它无需接触流体，不会造成流阻和压力损失，适用于各种流体的测量，特别是污水、腐蚀液体等特殊介质的测量。

超声波流量计具有测量范围广、响应速度快、维护简便等优点，被广泛应用于水处理、化工、石油等领域。

型号三：磁性涡街流量计磁性涡街流量计结合了涡街流量计和磁性感应技术的优势，通过检测涡街频率和流速的关系来测量流量，并且利用磁性感应原理实现非接触测量。

磁性涡街流量计适用于高粘度、污水、液态固体悬浮物含量高的介质测量，具有测量稳定、抗干扰能力强的特点。

型号四：涡轮流量计涡轮流量计是一种利用涡轮叶片在流体中转动产生的脉动信号来测量流速和流量的仪器设备。

涡轮流量计适用于工业、商业和民用等领域的流量测量，具有结构简单、响应速度快、稳定性好的特点。

它在化工、食品、制药等领域有着广泛的应用。

结语不同型号的流量计在工业生产中扮演着不同的角色，满足着各种需求。

本文介绍了涡街流量计、超声波流量计、磁性涡街流量计和涡轮流量计这四种常见的流量计型号，希望能够帮助大家更好地了解这些仪器设备。

在实际应用中，可以根据需求选择合适的流量计型号，实现准确、稳定的流量测量。

超声波多普勒流量计特点超声波多普勒流量计具有以下特点：1. 结构简单，非接触式测量，易于集成。

2. 适用于大型圆形和矩形管道，且原理上不受管径限制，其造价基本上与管径无关。

3. 可测量固相含量较多或含有气泡的液体。

4. 无需停流载管安装，可在待测管道外部安装换能器即可，既可以在不能断流或不能打孔的已有管道上用超声波流量计测量流量。

5. 无流动阻挠测量，无额外压力损失。

6. 测量计的仪表系数可以从实际测量管道及声道等几何尺寸计算求得，即可采用干法标定，除带测量管段式外一般不需作实流校验。

7. 可进行连续精确测量流速、流量等参数，安装维护方便、高可靠性、高精度等显著优点。

8. 测量范围广泛，包括自然河道、人工河道、农田渠道、城市下水道、企业排污口、污水处理厂等。

9. 适用于需要连续精确测量流速、流量的环境，具有安装维护方便、高可靠性、高精度等显著优点。

10. 可以利用其良好的方向指向性、较强的穿透力和易获得集中的声能而被广泛应用在各个行业领域。

11. 可以对各种不同性质的流体进行测量，如液体、气体和蒸汽等。

12. 在石油化工行业中，可以用于测量各种油品、化学试剂和蒸汽等的流量。

13. 在给排水行业中，可以用于测量自来水、污水和工业废水等的流量。

14. 在食品、制药和能源行业中，可以用于测量各种液体原料、添加剂和燃料等的流量。

15. 可测量固相含量较多或含有气泡的液体。

16. 精度高、稳定性好、响应速度快、体积小、维护方便等优点。

17. 安装维护方便、高可靠性、高精度等显著优点。

18. 可在各种工业领域中应用，如石油化工、给排水、食品制药和能源等。

19. 可在城市地下管网、城市地下水道排水、工业企业排水、医院废水、矿山冶金、农业灌溉和自然河流检测等领域应用。

20. 可进行数据存储、数据统计和生成历史曲线图等功能，同时还可以像盘一样免驱动地导出数据。

多普勒流量计技术参数多普勒流量计技术参数是指关于多普勒流量计的技术参数，如它的测量范围、精度、延时等等。

多普勒流量计是一种基于电磁原理的流量计，主要用于测量液体的流量。

它的测量原理是利用交变磁场引起流体内部的涡流，根据涡流强度来测量流量。

1. 测量范围：多普勒流量计的测量范围是指它能够测量的液体的流速的最大值和最小值。

一般情况下，多普勒流量计的测量范围介于0.5m/s到15m/s之间，也可以根据客户的要求来定制特殊的测量范围。

2. 精度：多普勒流量计的精度是指它能够测量出的流量值和实际流量值之间的差值大小。

一般情况下，多普勒流量计的精度可以达到±1%，当被测流量范围很小时，精度也会相对提高。

3. 延时：多普勒流量计的延时是指从流体进入多普勒流量计到流量计实际测量出流量的时间。

一般情况下，多普勒流量计的延时可以控制在0.02秒以内。

4. 温度范围：多普勒流量计的温度范围是指它能够测量的液体温度的最大值和最小值。

一般情况下，多普勒流量计的温度范围可以介于-40℃到150℃之间，也可以根据客户的要求来定制特殊的温度范围。

5. 压力范围：多普勒流量计的压力范围是指它能够测量的液体压力的最大值和最小值。

一般情况下，多普勒流量计的压力范围可以介于0MPa到1.6MPa之间，也可以根据客户的要求来定制特殊的压力范围。

6. 工作温度：多普勒流量计的工作温度是指它能够正常工作的温度范围。

一般情况下，多普勒流量计的工作温度可以介于-20℃到60℃之间，也可以根据客户的要求来定制特殊的工作温度。

7. 材质：多普勒流量计的材质是指它的主体部件的材料。

一般情况下，多普勒流量计的材质是不锈钢和耐酸碱塑料，也可以根据客户的要求来定制特殊的材质。

8. 连接方式：多普勒流量计的连接方式是指它的连接方式。

一般情况下，多普勒流量计的连接方式有法兰连接、螺纹连接和卡箍连接，也可以根据客户的要求来定制特殊的连接方式。

9. 信号输出：多普勒流量计的信号输出是指它能够输出的信号类型。

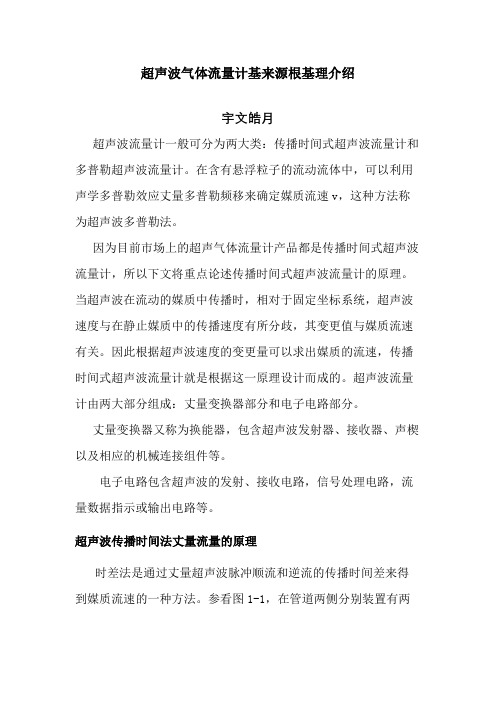

超声波气体流量计基来源根基理介绍宇文皓月超声波流量计一般可分为两大类：传播时间式超声波流量计和多普勒超声波流量计。

在含有悬浮粒子的流动流体中，可以利用声学多普勒效应丈量多普勒频移来确定媒质流速v，这种方法称为超声波多普勒法。

因为目前市场上的超声气体流量计产品都是传播时间式超声波流量计，所以下文将重点论述传播时间式超声波流量计的原理。

当超声波在流动的媒质中传播时，相对于固定坐标系统，超声波速度与在静止媒质中的传播速度有所分歧，其变更值与媒质流速有关。

因此根据超声波速度的变更量可以求出媒质的流速，传播时间式超声波流量计就是根据这一原理设计而成的。

超声波流量计由两大部分组成：丈量变换器部分和电子电路部分。

丈量变换器又称为换能器，包含超声波发射器、接收器、声楔以及相应的机械连接组件等。

电子电路包含超声波的发射、接收电路，信号处理电路，流量数据指示或输出电路等。

超声波传播时间法丈量流量的原理时差法是通过丈量超声波脉冲顺流和逆流的传播时间差来得到媒质流速的一种方法。

参看图1-1，在管道两侧分别装置有两个收发通用型超声波换能器R和T,管道中的媒质以速度u向前流动。

Fig.1-1管道内流速断面和超声射线的轨迹图中的两个换能器在发射、接收状态交替工作，当T发射R 接收时称为顺流发射状态，反之，R发射T接收时称为逆流发射（1-1）式中，u(O-P)或(B-C)间。

根据1-1式可以得到流速的计算公式：1-2）根据1－2式可以得出管道内流体中的声速的计算公式：1－3）因为声速和流体的密度成线性关系，所以根据式1-3可以得出流体的质量流量。

直圆管段内流体的特性由流体的雷诺数决定，这是个无纲数（dimensionless），由流体的流速，管道直径，流体的密度和动态粘度通过计算得出。

通常情况下，被测流体可以分为湍流(turbulent)和层流(laminar)两种管流状况，当流速较高或管壁粘性较小时，流体的质点受惯性力作用较大，质点间相互混杂呈杂乱无章不规则的流动称湍流；流速较低或管壁粘性较大时，流体的粘性所造成的摩擦力作用较大，流体流动的状态是平滑的层状流动，各流层的质点互不混杂且条理分明，这种流动称为层流。

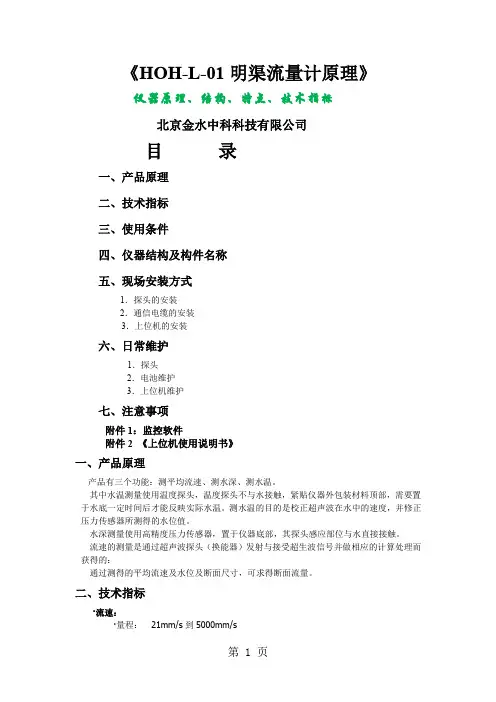

《HOH-L-01明渠流量计原理》仪器原理、结构、特点、技术指标北京金水中科科技有限公司目录一、产品原理二、技术指标三、使用条件四、仪器结构及构件名称五、现场安装方式1．探头的安装2．通信电缆的安装3．上位机的安装六、日常维护1．探头2．电池维护3．上位机维护七、注意事项附件1：监控软件附件2 《上位机使用说明书》一、产品原理产品有三个功能：测平均流速、测水深、测水温。

其中水温测量使用温度探头，温度探头不与水接触，紧贴仪器外包装材料顶部，需要置于水底一定时间后才能反映实际水温。

测水温的目的是校正超声波在水中的速度，并修正压力传感器所测得的水位值。

水深测量使用高精度压力传感器，置于仪器底部，其探头感应部位与水直接接触。

流速的测量是通过超声波探头（换能器）发射与接受超生波信号并做相应的计算处理而获得的：通过测得的平均流速及水位及断面尺寸，可求得断面流量。

二、技术指标·流速：·量程：21mm/s到5000mm/s·准确度：测量流速的±1%·分辨率：1mm/s·温度：·量程：0℃到60℃·分辨率：0.2℃·水位：·量程：0到5m·分辨率：1 mm·准确度：测量水位的±1%·电源：12V DC/220AC·输出接口：标准RS232、RS485·数据储存容量：每10分钟采集一条记录，可以存储超过3年的数据，而且这些数据即便在掉电的情况下，也可以长期不丢失·运行温度：0℃到60℃水温·外壳材料：pc塑料（探头）、铸铝（上位机）。

尺寸：一体式：：（205×68×32）mm（水位流速探头）（200×150×70）mm（上位机）分体式：（185×68×32）mm（水位探头）（68×58×25）mm（流速探头)（200×150×70）mm（上位机）三、使用条件1）水质要求：含有一定微小杂质或气泡的水体，水中漂浮物不易过多。

超声波流量计多普勒法1. 引言超声波流量计是一种非接触式的流量测量设备，它利用多普勒效应原理来测量液体或气体的流速。

多普勒效应是指当波源与观测者相对运动时，观测者对波的频率感知将发生变化。

刚好利用这一效应，超声波流量计多普勒法能够测量流体中微小颗粒的速度，并通过计算来得出流速。

2. 原理超声波流量计多普勒法的原理基于多普勒频移现象。

当超声波通过流体中的颗粒时，如果颗粒具有速度，超声波的频率将发生变化。

多普勒频移（Doppler shift）是指入射波的频率与反射波的频率之差。

根据多普勒频移的大小，可以计算出颗粒的速度以及流体的流速。

3. 流程超声波流量计多普勒法的测量流程包括以下几个步骤：3.1 发射超声波流量计通过发射器产生超声波，并将波束朝向待测流体。

3.2 接收反射波超声波穿过流体时，会被颗粒散射和反射回流量计。

接收器接收到反射波，并将其传输至处理单元。

3.3 计算频移处理单元通过分析接收到的反射波的频率与发射波的频率之差，计算出多普勒频移。

3.4 计算流速通过应用多普勒频移公式，结合已知参数如声速和探头的角度等，可以计算出颗粒的速度，进而得出流体的流速。

4. 优点与应用超声波流量计多普勒法具有以下优点：4.1 非侵入式测量超声波流量计多普勒法不需要将传感器直接插入流体中，而是通过无线传输进行测量，不会对流体的流动性质造成影响。

4.2 高精度测量由于多普勒法能够测量微小颗粒的速度，因此可以实现对流体的高精度流速测量，适用于一些对流量要求较高的场合。

4.3 宽测量范围超声波流量计多普勒法的测量范围广泛，可以适应不同流速的测量要求。

超声波流量计多普勒法在许多领域得到了广泛应用，如石油化工、水处理、卫生医疗等。

5. 总结超声波流量计多普勒法通过利用多普勒效应原理进行流速测量，具有非侵入式、高精度和宽测量范围等优点。

在实际应用中，我们可以根据需求选择适合的流量计型号和参数来满足测量要求。

随着技术的不断发展，超声波流量计多普勒法在实用性和应用范围上也将得到进一步拓展和提升。

多普勒超声波流量计参数设置
系统设置包括：累积流量单位（m3 、L、GAL）、流量单位（m3 /h、min、s）和流速单位（m/s、ft/s）。

参数设置包括：管道信息（管道材质、管道OD、管道ID和衬里TH）、流体状态（粘度系数B、流量上限、流量下限和平滑时间）、平均加权和标尺因子。

权限管理包括用户权限和管理员权限，设备操作包括流量清空、语言选择和恢复出厂设置。

仪表上电后，将进入初始化界面，一段时间后自动转入流量测量状态，即进入流量显示界面。

该界面显示测量的瞬时流量、流速以及累计流量数据。

主界面分别显示：①仪表型号；②体积流量；③信号强度（dBm）；
④累积流量；⑤当前流速；⑥键盘锁定标志。

具体管径材质选择结合现场需求以及附录声速表，设置不同材质对应的声速值，具体参数如下：
管道材质：不同材质对应的声速值，默认3600；管道外径OD：根据现场管道外径设置，默认320；管道内径ID：根据现场实际管道内径，默认260；流量上限：现场实际流量进行设置，默认5000；流量下限：现场实际流量进行设置，默认0；平均加权1：检测的流量值平滑个数，默认200；平均加权：对检测的频率值平滑个数，默认50；标尺因子：流量校准标尺，默认1。

多普勒流量计原理
1什么是多普勒流量计?
多普勒流量计也称为Doppler流量计，是一种速度传感器，它通过检测来自流体中传播的超声波信号，来测量流体在管道中的流量。

它通常用来测量液体或气体的流量，如水、油和蒸汽。

多普勒流量计产品可提供实时的流量，温度以及密度测量。

2多普勒流量计的工作原理
多普勒流量计的主要原理是Doppler效应，它可以检测和计算流体中的微小振动，量化其振动频率和变化，以测量流体的流动的速度。

它通过发出一个狭小的振动信号，并检测到返回信号中的振动频率和强度，从而得出流量的信息。

超声波信号通过发射器和探头发出，然后通过探头探测到变化。

因此，只有在流体流动时才能检测出有效数据，而静止的流体则没有返回信号。

3多普勒流量计优点
多普勒流量计可以计算粗布直径小于30毫米的流场。

它可以检测液体和气体的流量，可以同时检测流量和温度，而且没有任何危害。

它可以在恶劣的环境条件下工作。

而且不需要安装探测器，只需要将探头置于管道内，进行便携式安装和维护。

4多普勒流量计的应用
多普勒流量计的主要应用领域是化工、石油、电力、水处理等工业应用，它可以测量气体和液体的流量，如水、油、蒸汽等，常用于管道流量测量。

此外，多普勒流量计还可以用于水质污染监测，检测水中的微量物质和杂质。

此外，它还可以用于安全及报警，帮助检测设备运行的异常情况，比如管道中泄漏的液体；它还可以用于环境保护，以预测和判断环境问题。

总之，多普勒流量计可以实时检测流量、温度、密度等量，在工业应用中十分常见。

多普勒超声波流量计主要参数多普勒超声波流量计是一种用于测量流体流量的设备，它基于多普勒效应原理，通过测量流体中的声波频率变化来确定流速。

它广泛应用于水、油、气等不同介质的流量测量，具有非侵入性、高精度和可靠性等优点。

下面将介绍多普勒超声波流量计的主要参数。

1.测量范围：多普勒超声波流量计的测量范围通常由仪表的尺寸和传感器的特性决定。

一般情况下，它适用于中小口径的管道，但也可以通过选择合适的传感器来适应更大口径的管道。

2.测量精度：测量精度是衡量仪表性能的重要指标之一、多普勒超声波流量计通常具有较高的测量精度，一般可达到±1%～±2%的范围。

其精度受到多种因素影响，如流速、介质性质、传感器的位置和安装方式等。

3.可测量介质：多普勒超声波流量计可以用于测量各种液体和气体介质的流量。

然而，不同的传感器和仪表对介质的要求不同，有些只适用于清洁液体，而有些可以测量含有颗粒或气泡的液体。

因此，在选择仪表时，需要根据实际应用需求选择适合的传感器和仪表类型。

4.流速范围：多普勒超声波流量计的流速范围通常从几厘米/秒到数十米/秒不等。

不同的仪表和传感器可以提供不同的流速范围，因此在选择仪表时需要考虑实际应用中的流速范围。

5.压力损失：多普勒超声波流量计的安装通常会引起一定的压力损失。

因此，需要考虑介质的压力和流速，以选择合适的传感器和仪表类型，以确保压力损失在可接受范围内。

6.温度范围：多普勒超声波流量计的工作温度范围是另一个重要的参数。

不同的传感器和仪表对温度的要求不同，需要根据实际应用需求选择适合的传感器和仪表类型。

7.输出信号：多普勒超声波流量计通常具有多种输出信号选项，如模拟量输出、数字信号输出和可编程逻辑控制器（PLC）通信接口等。

根据实际应用需求选择合适的输出信号方式，以便与其他设备或系统进行连接。

8.安装方式：多普勒超声波流量计可以通过不同的安装方式进行安装和使用。

一般来说，有插入式、挂装式和固定式等不同的安装方式。
