板换的计算(全公式)

板式换热器例题1、换热器换热量的计算w t Gc Q 1046750)2065(4187360020000=-⨯⨯=∆= 2、外网进入热水供应用户的水流量s kg t c Q G /10)7095(418710467500=-=∆= 3、加热水的流通断面积换热器内水的流速取0.1～0.5m/s 。

加热水的平均温度为（95＋70）/2＝82.5℃，该温度下水的密度为970.2kg/m 3。

200206.02.9705.010m w G f r r r =⨯==ρ 4、被加热水的流通断面积换热器内水的流速取0.1～0.5m/s 。

被加热水的平均温度为（65＋20）/2＝42.5℃，该温度下水的密度为991.2kg/m 3。

201868.02.9913.0360020000m w G f l l l =⨯⨯==ρ 5、选型初选BR12型板式换热器，单片换热面积为0.12m 2/片，单通道流通断面积为0.72×10－3。

6、实际流速加热水流道数为281072.00206.03=⨯==-d r r f f n 被加热水流道数为261072.001868.03=⨯==-d l l f f n 取流道数为28。

加热水实际流速s m f n G w r d r r /5.02.9701072.0281030=⨯⨯⨯==-ρ 被加热水实际流速s m f n Gw l d l l /28.02.9911072.02856.53=⨯⨯⨯==-ρ 7、传热系数查图知传热系数为3600w/m 2.K 。

8、传热温差()()()()℃396595207065952070)()()()(11221122=-----=-----=∆In t t In t t t p ττττ 9、传热面积246.73936001046750m t K Q F p =⨯=∆= 10、需要的片数6212.046.7===d F F N 11、实际片数考虑一个富裕量。

板式换热器选型计算板式换热器是一种高效紧凑型热交换设备.它具有传热效率高、阻力损失小、结构紧凑、拆装方便、操作灵活等优点.目前广泛应用于冶金、机械、电力、石油、化工、制药、纺织、造纸、食品、城镇小区集中供热等各个行业和领域.因此掌握板式换热器的选型计算对每个工程设计人员都是非常重要的。

目前板式换热器的选型计算一般分为手工简易算法、手工标准算法及计算机算法三种.以下就三种算法的特点进行简要的说明。

一、手工简易算法计算公式： F=Wq/(K*△T)式中 F —换热面积 m2Wq—换热量 WK —传热系数 W/m2·℃△T—平均对数温差℃根据选定换热系统的有关参数.计算换热量、平均对数温差.设定传热系数.求出换热面积。

选定厂家及换热器型号.计算板间流速.通过厂家样本提供的传热特性曲线及流阻特性曲线.查出实际传热系数及压降。

若实际传热系数小于设定传热系数.则应降低设定传热系数.重新计算。

若实际传热系数大于设定传热系数.而实际压降大于设定压降.则应进一步降低设定传热系数.增大换热面积.重新计算。

经过反复校核.直到计算结果满足换热系统的要求.最终确定换热器型号及换热面积大小。

这种算法的优点是计算简单.步骤少.时间短；缺点是结果不准确.应用范围窄。

造成结果不准确的原因主要是样本所提供的传热特性曲线及流阻特性曲线是一定工况条件下的曲线.而设计工况可能与之不符。

此外样本所提供的传热特性曲线及流阻特性曲线仅为水―水换热系统.在使用中有很大的局限性。

以下给出佛山显像管厂总装厂房低温冷却水及40℃热水两套换热系统实例加以说明采用手工简易算法得出的计算结果与实测结果的差别：BR35 F=36m2北京市华都换热设备厂（三）平均对数温差（逆流）△T=((Th1-Tc2)-(Th2-Tc1))/ln((Th1-Tc2)/(Th2-Tc1))或△T=((Th1-Tc2)+(Th2-Tc1))/2 （分子等于零）（四）计算换热量Wq=Qh*γh*Cph*(Th1-Th2)=Qc*γc*Cpc*(Tc2-Tc1) W（五）设备选型根据样本提供的型号结合流量定型号.主要依据于角孔流速。

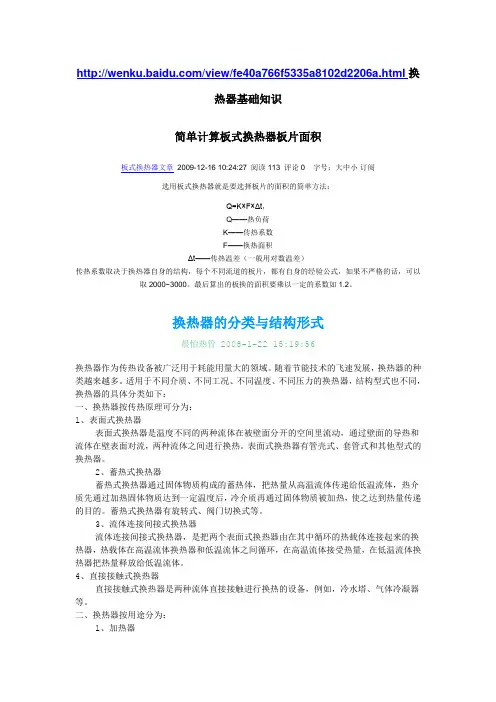

/view/fe40a766f5335a8102d2206a.html换热器基础知识简单计算板式换热器板片面积板式换热器文章2009-12-16 10:24:27 阅读113 评论0 字号：大中小订阅选用板式换热器就是要选择板片的面积的简单方法：Q=K×F×Δt，Q——热负荷K——传热系数F——换热面积Δt——传热温差（一般用对数温差）传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。

最后算出的板换的面积要乘以一定的系数如1.2。

换热器的分类与结构形式晨怡热管2008-1-22 15:19:56换热器作为传热设备被广泛用于耗能用量大的领域。

随着节能技术的飞速发展，换热器的种类越来越多。

适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下：一、换热器按传热原理可分为：1、表面式换热器表面式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。

表面式换热器有管壳式、套管式和其他型式的换热器。

2、蓄热式换热器蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。

蓄热式换热器有旋转式、阀门切换式等。

3、流体连接间接式换热器流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。

4、直接接触式换热器直接接触式换热器是两种流体直接接触进行换热的设备，例如，冷水塔、气体冷凝器等。

二、换热器按用途分为：1、加热器加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。

2、预热器预热器预先加热流体，为工序操作提供标准的工艺参数。

板式换热器选型计算板式换热器是一种高效紧凑型热交换设备，它具有传热效率高、阻力损失小、结构紧凑、拆装方便、操作灵活等优点，目前广泛应用于冶金、机械、电力、石油、化工、制药、纺织、造纸、食品、城镇小区集中供热等各个行业和领域，因此掌握板式换热器的选型计算对每个工程设计人员都是非常重要的。

目前板式换热器的选型计算一般分为手工简易算法、手工标准算法及计算机算法三种，以下就三种算法的特点进行简要的说明。

一、手工简易算法二、手工标准算法计算方法与步骤（一）工艺条件热介质进出口温度℃Th1 Th2流量m3/h Qh压力损失（允许值）MPa △Ph冷介质进出口温度℃Tc1 Tc2流量m3/h Qc压力损失（允许值）MPa △Pc（二）物性参数物性温度℃Th=(Th1+Th2)/2 Tc=(Tc1+Tc2)/2介质重度Kg/m3γh γc介质比热KJ/kg·℃Cph Cpc导热系数W/m·℃λh λc运动粘度m2/s νh νc普朗特数Prh Prc（三）平均对数温差（逆流）△T=((Th1-Tc2)-(Th2-Tc1))/ln((Th1-Tc2)/(Th2-Tc1))或△T=((Th1-Tc2)+(Th2-Tc1))/2 （分子等于零）（四）计算换热量Wq=Qh*γh*Cph*(Th1-Th2)=Qc*γc*Cpc*(Tc2-Tc1) W（五）设备选型根据样本提供的型号结合流量定型号，主要依据于角孔流速。

即：Wl=4*Q/(3600*π*D2) ≤3.5～4.5m/sWl—角孔流速m/sQ —介质流量m3/hD —角孔直径m（六）定型设备参数（样本提供）单板换热面积s m2单通道横截面积 f m2板片间距l m平均当量直径de m (d≈2*l)传热准则方程式Nu=a*Re b*Pr m压降准则方程式Eu=x*Re yNu—努塞尔数Eu—欧拉数a.b.x.y—板形有关参数、指数Re—雷诺数Pr—普朗特数m —指数热介质m=0.3 冷介质m=0.4（七）拟定板间流速初值Wh 或WcWc=Wh*Qc/Qh （纯逆流时）W取0.1～0.4m/s（八）计算雷诺数Re=W*de/νW —计算流速m/sde—当量直径mν—运动粘度m2/s（九）计算努塞尔数Nu=a*Re b*Pr m（十）计算放热系数α=Nu*λ/deα—放热系数W/m2·℃λ—导热系数W/m·℃分别得出αh、αc热冷介质放热系数（十一）计算传热系数K=1/(1/αh+1/αc+r p+r h+r c) W/m2·℃r p—板片热阻0.0000459m2·℃/Wr h—热介质污垢热阻0.0000172～0.0000258m2·℃/W r c—冷介质污垢热阻0.0000258～0.0000602m2·℃/W （十二）计算理论换热面积Fm=Wq/(K*△T)（十三）计算换热器单组程流道数n=Q/(3600*f*W) （圆整为整数）Q—流量m3/hf—单通道横截面积m2W—板间流速m/s（十四）计算换热器程数N=(Fm/s+1)/(2*n)N为≥1的整数s—单板换热面积m2（十五）计算实际换热面积F=(2*N*n-1)*s （纯逆流）（十六）计算欧拉数Eu=x*Re y（十七）计算压力损失△P=Eu*γ*W2*N*10-6 MPaγ—介质重度Kg/m3W—板间流速m/sN—换热器程数选定厂家，根据角孔流速确定换热器型号，从手册查出在设计工况下冷、热介质的各种物理参数，根据厂家样本提供的传热经验公式及流阻经验公式，初步设定流体的板间流速，求出雷诺数，经计算得出传热系数及压力损失，在实际换热面积不小于理论换热面积的前提下，若压力损失大于许用值，则应进一步降低初定的板间流速，重新计算。

简单计算板式换热器板片面积WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】选用板式换热器就是要选择板片的面积的简单方法：Q=K×F×Δt，Q——热负荷K——传热系数F——换热面积Δt——传热温差（一般用对数温差）传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。

最后算出的板换的面积要乘以一定的系数如。

艾瑞德板式换热器（江阴）有限公司作为专业的可拆式板式换热器生产商和制造商，专注于可拆式板式换热器的研发与生产。

ARD艾瑞德专业生产可拆式板式换热器（PHE）、换热器密封垫（PHEGASKET）、换热器板片(PHEPLATE)并提供板式换热器维护服务（PHEMAINTENANCE）的专业换热器厂家。

ARD艾瑞德拥有卓越的设计和生产技术以及全面的换热器专业知识，一直以来ARD致力于为全球50多个国家和地区的石油、化工、工业、食品饮料、电力、冶金、造船业、暖通空调等行业的客户提供高品质的板式换热器，良好地运行于各行业，ARD已发展成为可拆式板式换热器领域卓越的厂家。

ARD艾瑞德同时也是板式换热器配件（换热器板片和换热器密封垫）领域专业的供应商和维护商。

能够提供世界知名品牌（包括：阿法拉伐/AlfaLaval、斯必克/SPX、安培威/APV、基伊埃/GEA、传特/TRANTER、舒瑞普/SWEP、桑德斯/SONDEX、艾普尔.斯密特/、风凯/FUNKE、萨莫威孚/Thermowave、维卡勃Vicarb、东和恩泰/DONGHWA、艾克森ACCESSEN、MULLER、FISCHER、REHEAT等）的所有型号将近2000种的板式换热器板片和垫片，ARD艾瑞德实现了与各品牌板式换热器配件的完全替代。

全球几十个国家的板式换热器客户正在使用ARD提供的换热器配件或接受ARD的维护服务（包括定期清洗、维修及更换配件等维护服务）。

选用板式换热器就是要选择板片的面积,它的选择主要有两种方法，但这两种都比较难理解，最简单的是套用公式Q=K×F×Δt，Q——热负荷K——传热系数F——换热面积Δt——传热温差（一般用对数温差）传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。

最后算出的板换的面积要乘以一定的系数如1.2。

对数温差△t=((Ti-to)-(To-ti))/ln((Ti-to)/(T o-ti))Ti：热流体进口温度，单位（K）To：热流体出口温度，单位（K）ti：冷流体进口温度，单位（K）to：冷流体出口温度，单位（K）ln：自然对数。

换热器的效力，表现在热媒进出的温差大，能够充分的利用热能。

板式换热器结构紧凑，有效换热面积大，换热隔板薄，能够充分的交换热量。

板式换热器和同样换热能力的其它类型换热器比较，表面积小，自身热损失小。

特别是那种高温铜钎焊的板式换热器，体积之小又是传统的板式换热器无法与之相比较的。

蒸汽锅炉的出力根据其出口压力温度不同而不同，不过，供暖所用的蒸汽锅炉多为饱和蒸汽，就是利用汽化潜热，因为在100~200度之间，水的汽化潜热变化不大，所以不管出口参数如何，1吨/小时出力的锅炉散热量基本相当.即1t/h,约等于0.7兆瓦，约等于60*10000大卡/小时两者之间的换算关系式（蒸发量与供热量）Q=D(hq-hgs)*0.278 KwD——锅炉蒸发量 t/hhq/hg——蒸汽和给水的焓 kj/kg供热量0.7MW相当于蒸发量1t/h蒸汽炉和热水炉的1.5吨不是一个概念：蒸汽锅炉的容量用蒸发量表示的，单位是t/h(俗称蒸吨)。

热水锅炉的容量是用热功率(过去称为供热量)表示的，单位是MW。

热水锅炉的容量单位不应换算成蒸汽锅炉的容量单位，即：不能将热水锅炉的容量用t/h来表示。

相反，在统计各种锅炉的总容量大小时，国际上通行用热功率MW来表示。

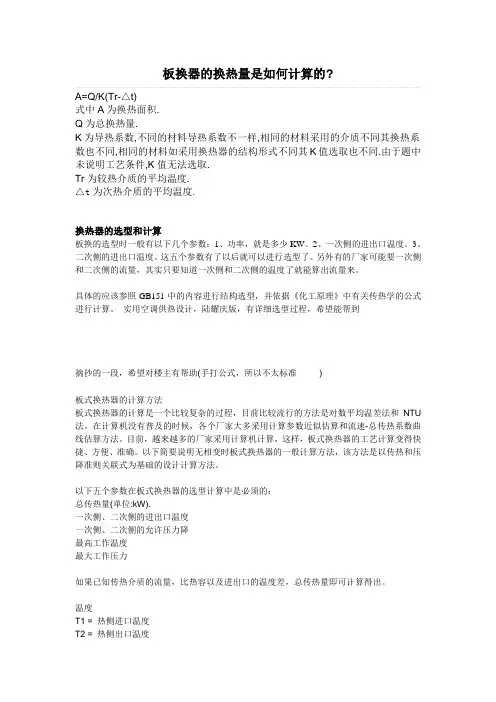

板换器的换热量是如何计算的?A=Q/K(Tr-△t)式中A为换热面积.Q为总换热量.K为导热系数,不同的材料导热系数不一样,相同的材料采用的介质不同其换热系数也不同,相同的材料如采用换热器的结构形式不同其K值选取也不同.由于题中未说明工艺条件,K值无法选取.Tr为较热介质的平均温度.△t为次热介质的平均温度.换热器的选型和计算板换的选型时一般有以下几个参数：1、功率，就是多少KW。

2、一次侧的进出口温度。

3、二次侧的进出口温度。

这五个参数有了以后就可以进行选型了。

另外有的厂家可能要一次侧和二次侧的流量，其实只要知道一次侧和二次侧的温度了就能算出流量来。

具体的应该参照GB151中的内容进行结构选型，并依据《化工原理》中有关传热学的公式进行计算。

实用空调供热设计，陆耀庆版，有详细选型过程，希望能帮到摘抄的一段，希望对楼主有帮助(手打公式，所以不太标准 )板式换热器的计算方法板式换热器的计算是一个比较复杂的过程，目前比较流行的方法是对数平均温差法和NTU 法。

在计算机没有普及的时候，各个厂家大多采用计算参数近似估算和流速-总传热系数曲线估算方法。

目前，越来越多的厂家采用计算机计算，这样，板式换热器的工艺计算变得快捷、方便、准确。

以下简要说明无相变时板式换热器的一般计算方法，该方法是以传热和压降准则关联式为基础的设计计算方法。

以下五个参数在板式换热器的选型计算中是必须的：总传热量(单位:kW).一次侧、二次侧的进出口温度一次侧、二次侧的允许压力降最高工作温度最大工作压力如果已知传热介质的流量，比热容以及进出口的温度差，总传热量即可计算得出。

温度T1 = 热侧进口温度T2 = 热侧出口温度t1 = 冷侧进口温度t2= 冷侧出口温度热负荷热流量衡算式反映两流体在换热过程中温度变化的相互关系，在换热器保温良好，无热损失的情况下，对于稳态传热过程，其热流量衡算关系为：(热流体放出的热流量)=(冷流体吸收的热流量)在进行热衡算时，对有、无相变化的传热过程其表达式又有所区别。

板型选择
流程和流道的选择
等，但在换热和流体阻力计算时，仍以平均流速进行计算。

由于“U”形单流程的接管都固定在压紧板上，拆装方便。

关于传热系数和压降的计算，由各个厂家产品的性能曲线计算得到。

性能曲线（准则关联式）一般来自于产品的性能测试。

对于缺少性能测试的板型，也可通过参考尺寸法，根据板型的特性几何尺寸获得板型的准则关联式，国际上的一些通用软件均采用这种方法。

实际的生产生活中很多的方法都是大家总结和积累得到的，只要学会灵活的运用，就不会有很大的问题出现！。

板式换热器选型计算板式换热器是一种高效紧凑型热交换设备，它具有传热效率高、阻力损失小、结构紧凑、拆装方便、操作灵活等优点，目前广泛应用于冶金、机械、电力、石油、化工、制药、纺织、造纸、食品、城镇小区集中供热等各个行业和领域，因此掌握板式换热器的选型计算对每个工程设计人员都是非常重要的。

目前板式换热器的选型计算一般分为手工简易算法、手工标准算法及计算机算法三种，以下就三种算法的特点进行简要的说明。

一、手工简易算法计算公式：F=Wq/(K*△T)式中F —换热面积m2Wq—换热量WK —传热系数W/m2·℃△T—平均对数温差℃根据选定换热系统的有关参数，计算换热量、平均对数温差，设定传热系数，求出换热面积。

选定厂家及换热器型号，计算板间流速，通过厂家样本提供的传热特性曲线及流阻特性曲线，查出实际传热系数及压降。

若实际传热系数小于设定传热系数，则应降低设定传热系数，重新计算。

若实际传热系数大于设定传热系数，而实际压降大于设定压降，则应进一步降低设定传热系数，增大换热面积，重新计算。

经过反复校核，直到计算结果满足换热系统的要求，最终确定换热器型号及换热面积大小。

这种算法的优点是计算简单，步骤少，时间短；缺点是结果不准确，应用范围窄。

造成结果不准确的原因主要是样本所提供的传热特性曲线及流阻特性曲线是一定工况条件下的曲线，而设计工况可能与之不符。

此外样本所提供的传热特性曲线及流阻特性曲线仅为水―水换热系统，在使用中有很大的局限性。

以下给出佛山显像管厂总装厂房低温冷却水及40℃热水两套换热系统实例加以说明采用手工简易算法得出的计算结果与实测结果的差别：二、手工标准算法计算方法与步骤（一）工艺条件热介质进出口温度℃Th1 Th2流量m3/h Qh压力损失（允许值）MPa △Ph冷介质进出口温度℃Tc1 Tc2流量m3/h Qc压力损失（允许值）MPa △Pc（二）物性参数物性温度℃Th=(Th1+Th2)/2 Tc=(Tc1+Tc2)/2介质重度Kg/m3γh γc介质比热KJ/kg·℃Cph Cpc导热系数W/m·℃λh λc运动粘度m2/s νh νc普朗特数Prh Prc（三）平均对数温差（逆流）△T=((Th1-Tc2)-(Th2-Tc1))/ln((Th1-Tc2)/(Th2-Tc1))或△T=((Th1-Tc2)+(Th2-Tc1))/2 （分子等于零）（四）计算换热量Wq=Qh*γh*Cph*(Th1-Th2)=Qc*γc*Cpc*(Tc2-Tc1) W（五）设备选型根据样本提供的型号结合流量定型号，主要依据于角孔流速。
