第二章汽车发动机燃油喷射系统55

第二章汽油机电控燃油喷射系统1.电控燃油喷射系统分类：按喷射方式（连续、间歇喷射）、按有无空气量计（D型、L型）、按喷射位置（进气管喷射、缸内直接喷射）按喷油器的数目（多点喷射、单点喷射系统）、按各缸喷油器的喷射顺序分（同时喷射、分组喷射、顺序喷射）按有无反馈信号分（开环和闭环控制系统）单点喷射系统是利用节气门开启角度和发动机转速控制空燃比的。

单点喷射是在节气门上方装有一个中央喷射装置。

27.单点喷射又称为节气门体喷射或中央喷射。

多点燃油喷射系统根据喷油器的安装位置又可分为进气道喷射和缸内喷射，多点喷射是在每缸进气门处处装有1个喷油器同时喷射喷油正时的控制是以发动机最先进入作功行程的缸为基准。

缺点是由于各缸对应的喷射时间不可能最佳，造成各缸的混合气形成不均匀顺序喷射正时控制其特点喷油器驱动回路数与气缸数目相等，ECU根据，凸轮轴位置传感器信号、曲轴位置传感器信号、发动机的作功顺序确定各缸工作位置。

L型电控燃油喷射系统，ECU根据发动机转速信号、空气流量计确定喷油时间8.一般在起动、暖机、加速、怠速满负荷等特殊工况需采用开环控制。

9.电控燃油喷射系统的功能是对喷射正时、喷油量、燃油停供及燃油泵进行控制。

10.燃油停供控制主要包减速断油控制、限速断油控制11.电控燃油喷射系统由空气供给系统、燃油供给系统、控制系统组成12.燃油供给系统的功用是供给喷油器一定压力的燃油，喷油器则根据电脑指令喷油13.电控燃油喷射发动机装用的空气滤清器一般都是干式纸质滤心式。

16.各种发动机的燃油供给系统基本相同，都是由电动燃油泵、燃油滤清器、燃油压力调节器、脉动阻尼器组成电子燃油控制系统有空气供给系统、燃油供给系统、控制系统子系统组成。

电动燃油泵分类：按安装位置不同分（内置式【具有噪声小、不易产生气阻、不易泄漏、安装管路较简单】、外置式【串接在油箱外部的输油管路中】）、按其结构不同分（涡轮式、滚柱式【主要由燃油泵电动机、滚柱式燃油泵、出油阀、卸油阀，输油压力波动较大，在出油端必须安装阻尼减振器】、转子式侧槽式。

发动机电控技术习题库-答案发动机电控技术习题库-答案第一章汽车发动机电控技术概述判断题(对的打V,错的打X,每题 1分)(V) 1、在发动机集中控制系统中，同一传感器信号可应用于不同子控制系统中。

(V) 2、现代汽车广泛采用集中控制系统，它是将多种控制功能集中到一个控制单元上。

填空题：(每空0.5分)1.电控燃油喷射系统用英文表示为 ____________，怠速控制系统用英文表示为。

答案：EFI ; ISC2.目前，应用在发动机上的电子控制系统主要包括电控燃油喷射系统、_______________ 和其他辅助控制系统。

答案：电控点火系统3.在电控燃油喷射系统中，除喷油量控制外，还包括喷油正时控制、 _________________ 和 ___________ 控制。

答案：断油控制；燃油泵4.电控点火系统最基本的功能是 ______________。

此外，该系统还具有____________ 控制和 _________ 控制功能。

答案：点火提前角控制；通电时间；爆燃5.排放控制的项目主要包括废气再循环控制、活性炭罐电磁阀控制、氧传感器和 __________ 、 __________ 控制等。

答案：空然比闭环控制；二次空气喷射6._______________________ 传感器的功用是。

答案：用来检测排气中的氧含量，向ECU输送空然比反馈信号，进行燃油量闭环控制7.凸轮轴位置传感器作为 ___________ 控制和 ___________ 控制的主控制信号。

答案：喷油正时；点火正时8.爆燃传感器是作为 __________ 控制的修正信号。

答案：点火正时9.电子控制单元主要是根据_____________ 确定基本的喷油量。

答案：进气量10.执行元件受 __________ 控制，其作用是____________ 。

答案：ECU ;执行某项控制功能11.电控系统由 __________ 、___________ 、 __________ 大部分组成。

汽车燃油喷射原理在现代的汽车工业中，汽车燃油喷射技术被普遍应用于内燃机中，以实现更高的燃油效率和更低的排放水平。

本文将探讨汽车燃油喷射的原理及其作用。

一、燃油喷射系统概述燃油喷射系统是将汽车的燃油喷入发动机内部，以实现燃料的混合和燃烧。

它由以下主要组成部分构成：燃油泵、燃油滤清器、喷油嘴、燃油压力调节器和电子控制单元（ECU）。

二、汽车燃油喷射原理燃油喷射系统的工作过程可以分为以下几个关键步骤：1. 燃油供给：燃油泵将汽车油箱中的燃油抽送到燃油滤清器中，以去除杂质和颗粒物。

然后，燃油被送往燃油压力调节器，以确保恰当的燃油压力供应给喷油嘴。

2. 燃油喷射控制：当ECU接收到来自发动机传感器的信息后，它会计算出最佳的燃油喷射时间和量。

然后，ECU通过控制喷油嘴内的溅射针或电磁阀来控制燃油的喷射。

3. 燃油雾化：当燃油从喷油嘴中喷出时，它会被分解成微小的雾状颗粒。

这有助于燃料与空气更好地混合，从而提供更有效的燃烧过程。

4. 燃烧：燃油通过喷油嘴喷入发动机气缸中后，随着发动机的运转，会燃烧产生能量。

燃烧后的废气将排出汽车的尾气系统，同时继续推动汽车的运动。

三、燃油喷射的优势相对于传统的化油器系统，汽车燃油喷射系统具有以下几个明显的优势：1. 提高燃油效率：燃油喷射系统可以更精确地控制燃油的喷射时间和量，确保燃料的充分燃烧，减少能量的浪费。

这有助于提高燃油的利用率，并降低油耗。

2. 减少尾气排放：通过优化燃烧过程和控制燃料供给，燃油喷射系统可以减少废气中有害物质的排放，如二氧化碳、一氧化碳和氮氧化物。

这有助于改善空气质量，降低环境污染。

3. 提高动力输出：燃油喷射系统能够更快速地响应发动机的需求，提供恰当的燃料供应。

这意味着发动机可以获得更高的动力输出，并提高汽车的加速性能。

四、燃油喷射系统的发展趋势如今，随着科技的进步和环保意识的提高，汽车燃油喷射技术也在不断发展。

一些新的技术和系统正在被引入，以提高燃油效率和减少尾气排放。

第二章汽油机电控燃油喷射系统课程名称汽车发动机电控技术总学时：26学时讲课：学时实习：学时课程性质理论课任课教师职称授课对象专业年班级教学目的和要求掌握电控燃油喷射系统的组成及其功能；了解喷射系统的类型；掌握燃油系统、空气供应系统、限制系统的主要元件的构造与维修.教学重点和难点教学重点：电控燃油喷射的功能；电控燃油喷射系统的组成与根本原理；燃油供应系、限制系统的组成匕根本原理及主要元件的构造与检修.教学难点：限制系统主要元件的根本原理与检修.教学进程第次授课章节学备课时注电控燃油喷射系统概述第1次课电控燃油喷射系统的功能、组成匕根本原理第2次课空气供应系统主要元件的构造与检修3第3次课燃油供应系统主要元件的构造与检修1第4次课限制系统主要元件的构造与检修第5次课教案〔章节备课〕第1电控燃油喷射系统的概述节一、汽油喷射系统的开展20世纪30年代用于军用飞机上,1954年德国奔驰公司在奔驰300sL上装了机械式汽油喷射系统〔K型〕.20世纪60年代在K型的根底上开展了机电组合式汽油喷射系统〔KEffl〕.20世纪60年代后期,随着电子技术的开展,德国BOSC公司研制出电控燃油喷射系统〔EFI〕.电控燃油喷射技术经历了晶体管、集成电路、和微机处理三大开展进程.二、电控燃油喷射系统的优点1 .能提供发动机在各种工况下最适宜的混合气浓度,是发动机在各种工况条件下保持最正确的动力性、经济性和排放性能.2 .电控燃油喷射系统配用排放物限制系统后, 大大降低了HC CO和NO 三种有害气体的排放.3 .增大了燃油的喷射压力,因此雾化比拟好.4 .汽车在不同地区行驶时,对大气压力或外界环境温度变化引起的空气密度的变化,发动机限制ECUft及时准确地作出补偿.5 .汽车加减速行驶的过渡运转阶段,燃油限制系统能迅速的作出反响.6 .有减速断油功能,既能降低排放,也能节省燃油.7 .在进气系统中,由于没有象化油器那样的喉管部位,因而进气阻力小.8 .发动机冷机起动容易,暖机性能提升.三、电控燃油喷射系统的类型1 .按喷射式分类同时喷射一一将各气缸的喷油器并联, 所有喷油器由电脑的同一个指令限制,同时喷油,同时断油.分组喷射一一将各气缸的喷油器分成几组,同一组喷油器同时喷油或断油.顺序喷射一一各喷油器由电脑分别限制, 按发动机各气缸的工作顺序喷a〕同时喷射 b 〕分组喷射 c 〕顺序喷射2 .按空气量的计量式分类D型电控燃油喷射系统一一利用绝对压力传感器检测进气管的绝对压力,电脑根据进气管的绝对压力和发动机转速推算出发动机的进气量. 在根据进气量和发动机转速确定根本喷油量〔比 L 型更精确〕.L 型电控燃油喷射系统一一利用空气流量计直接测量发动机的进气量, 电脑不必进行推算,可根据空气流量计信号计算与该空气量相应的喷油量.3 .按喷射位置分类多点喷射系统一一每缸进气门处装有一个中央喷射装置, 由ECU 空制喷 射.其燃油分配均匀性好,但限制系统复杂,本钱高.主要用与中、高级轿 车.单点喷射系统一一在节气门上装一个中央喷射装置,由 1〜2个喷油器 集中喷油.采用顺序喷射式.结构简单,故障少、维修调整便.广泛的应用 于普通轿车和货车.4 .按有无信号分类开环限制系统〔无氧传感器〕 佳供油参数预先存入电脑,在发动机工作时,电脑根据系统中各传感器的输 入信号,判断自身所处的运行工况,并计算出最正确喷油量.其精度直接依赖 于所设定的基准数据和喷油器调整标定的精度.当使用工况超出预定围时,传感器,根据排气中含氧量的变化,判断实际进入气缸的混合气空燃比,在 通过电脑与设定的目标空燃比进行比拟,并根据误差修正喷油量.空燃比控 制精度较高.电控燃油喷射系统的功能通过实验室确定的发动机各工况的最 不能实现最正确限制.闭环限制系统〔有氧传感器〕 在系统中,发动机排气管上加装了氧一、喷油正时限制喷油分为同步喷油和异步喷油.同步是指发动机各缸工作循环,在既定的曲轴位置进行喷油,同步喷油有规律性.异步喷油与发动机的工作不同步,无规律性,是在同步喷油的根底上, 为改善发动机的性能额外增加的喷油.1 .同步喷油正时限制(1)顺序喷射正时限制特点：喷油器驱动回路数与气缸数目相等.ECU艮据凸轮轴位置传感器(G信号)、曲轴位置传感器(Ne信号)和发动机的作功顺序,确定各缸工作位置.当确定各缸活塞运行至排气行程上止点某一位置时,ECU 俞出喷油限制信号,接通喷油器电磁线圈电路,该缸开始喷油.顺序喷射限制电路(2)分组喷射正时限制特点：把所有喷油器分成2〜4组,由Ecg组限制喷油器.以各组最先进入作功的缸为基准,在该缸排气行程上止点前某一位置, ECU俞出指令信号,接通该组喷油器电磁线圈电路,该组喷油器开始喷油.5CC分组喷射限制电路(3)同时喷射正时限制特点：所有各缸喷油器由ECU空制同时喷油和停油.喷油正时限制是以发动机最先进入作功行程的缸为基准, 在该缸排气行程上止点前某一位置,ECU俞出指令信号,接通该组喷油器电磁线圈电路, 该组喷油器开始喷油.2 .异步喷油正时限制〔1〕起动时异步喷油正时限制在同步喷油根底上,为改善发动机的起动性能,在增加一次异步喷油.在起动开关处于接通状态时,ECU接受到第一个凸轮轴位置传感器信号〔Ne信号〕后,接收到第一个曲轴位置传感器信号〔G信号〕时,开始进行起动时的异步喷油.〔2〕加速时异步喷油正时限制为了改善加速性能,ECU根据节气门位置传感器中怠速信号从接通到断开时,增加依次固定量的喷油.二、喷油量限制目的：使发动机在各种运行工况下,都能获得最正确的喷油量,以提升发动机的经济性和降低排放污染.当喷油器的结构和喷油压差一定时,喷油量的多少取决于喷油时间.1 .起动时的同步喷油量限制在发动机转速低于规定值或点火开关接通位于STA 〔起动〕档时,喷油时间确实定见图,ECU根据冷却液传感器信号〔THW言号〕和冷却液温度一一喷油时间确定根本喷油时间,根据进气温度传感器〔THA信号〕对喷油时间作修正〔延长或缩短〕.然后在根据蓄电池电压适当延长喷油时间,以实现喷油量的进一步的修正,即电压修正.金承七朝同,油僮肉的持区内同起动时的根本喷油时间喷油时间确实定2 .起动后的同步喷油量限制喷油持续时间=根本喷油持续时间X喷油修正系数 +电压修正值D型根据发动机转速信号和进气管绝对压力信号确定根本喷油时间.L型根据发动机转速信号和空气流量计信号确定根本喷油时间.喷油修正系数有：〔1〕起动后加浓修正根据冷却液温度确定喷油时间的初始修正值；〔2〕暖机加浓修正在到达正常温度之前,根据冷却液温度信号进行喷油时间修正；(3)进气温度修正根据进气温度传感器提供的进气温度信号( THA 信号),对喷油时间进行修正；低于20c是空气密度大,ECU适当的增加喷油时间,高于20c 的适当的减少喷油时间.(4)大负荷工况喷油量修正根据PIM信号和Vs信号以及节气门位置传感器输送的全负荷信号(PSW信号)或VTA信号判断发动机负荷状况,大负荷时适当增加喷油时间.(5)过渡工况喷油量修正主要根据PIM信号或Vs信号、Ne信号、SPD 信号、VTA信号、NS摘号判断过渡工况,对喷油时间进行修正.(6)怠速稳定性修正ECU根据PIM信号和Ne信号对喷油量进行修正, 随着进气管绝对压力增大或怠速降低,适当增加喷油时间；反之,减少喷油时间.3.异步喷油量限制发动机起动和加速时的异步喷油量是固定,各缸喷油器以一个固定的喷油持续时间,同时向各缸增加一次喷油.三、燃油停供限制减速断油限制一一当汽车减速时,ECU#会切断燃油喷射限制电路,停止喷油,以降低碳氢化合物及一氧化碳的排放量.限速断油限制一一加速时,发动机超过平安转速或汽车车速超过设定的最高车速时,ECUB切断燃油喷射限制电路,停止喷油,预防超速.四、燃油泵限制根据发动机的转速和负荷来限制燃油泵以高速或低速运转.电控燃油喷射系统的组成与根本原理检商进口空气体粗汽油机电控燃油喷射系统的组成一、空气供应系统功用：为发动机提供清洁的空气并限制发动机正常工作时的供气量. 原理:总管,再通过进气歧管分配给各缸.下工段」「£1过停制 〔 ISO 网进'UJ 目息速界肥阳11ST 〕 RU进气系统原理图冷能痂油器u正好奔至 「•冷却泄温碓传感叁 ・空♦保厘传到髭 ・15气门但■件■生•起动开关棺号 ・■他热落点火信号 〔发劫机特建〕「ECLJ 里广理刷无用一邂油曜射 体积限制—不一L 空气疣・计©［或一增油优蛤累统一卜燃油星立 修浦源清雅3〔磔 海节怖 liLh,宁中啧花舞 喷忖信守 1 一 — 一WF I-J.F —冢歧管他 D-EFI州“必仲-口一鹿制系皖篁,獐青M选,总管书气门住空气■量计单、燃油供应系功用：供应喷油器一定压力的燃油,喷油器那么根据电脑指令喷油.原理：电动燃油泵将汽油自油箱吸出,经滤清器过滤后,由压力调节器调压,通过油管输送给喷油器,喷油器根据电脑指令向进气管喷油.燃油泵供应的多余汽油经回油管流回油箱.一犍油渥喟器压力弱节器燃油供应系统原理图三、限制系统ECU艮据空气流量计信号和发动机转速信号确定根本喷油时间,再根据其他传感器对喷油时间进行修正,并按最后确定的总喷油时间向喷油器发出指令,使喷油器喷油或断油.限制系统原理图空气供应系统主要元件的构造与检修D型EFI空气供应系统L型EFI空气供应系统二、空气供应系统根本元件的构造1 .空气滤清器一般为干式纸质滤心式,结构与普通发动机上相同.2 .节气门体节气门体安装在进气管中,来限制发动机正常工况下的进气量.主要由节气门和怠速空气道等组成.节气门位置传感器装在节气门轴上,来检测节气门的开度.有的车上还设有副节气门和副节气门位置传感器, 例如LS40Q 在LS400上还设有牵引限制系统(TRC,当车辆处于TRC空制状态行驶时,无论是起步、匀速或加减速工况,汽车均能根据道路状况(包括泥泞、湿滑路面)保证输出最正确的驱动力和牵引性能,使车辆平稳和平安行驶.在TRC®制行驶状态下,发动机的主节气门由主节气门强制开启器翻开 (全开),进气量由副节气门限制,节气门开度信号也由副节气门位置传感器负责将信号传送给ECU注意：在装有节气门限位螺钉的汽车上,使用中一般不允调节节气门限位螺钉,除非怠速限制阀发生故障而无法及时修复,可通过调整节气门最小开度来保持发动机怠速运转,故障排除后,应将节气门限位螺钉调回原位.3 .进气管为了消除进气波动和保证各缸进气均匀,对进气总管和歧管的形状、容积有格的要求.如LS400在空气室设一个大容量的空气室以减少进气脉动和各缸的相互干预,有利于提升各缸的充气量,在进气室两侧各设有4根进气管,8根进气歧管呈S型交叉布置,以增加进气歧管的长度,提升进气谐波压力,有利于进一步提升充气量.4.空气供应系的检修维修时应注意进行以下检查：(1)检查空气滤清器滤心是否赃污,必要时用压缩空气吹净或更换；(2)进气系统漏气对电控燃油喷射发动机的影响比对化油器式发动机的影响大.检查各连接部位应连接可靠,密封垫应完好；(3)检查节气门腔的积垢和积胶情况,必要时用清洗剂进行清洗. 注意：绝对不能用砂纸和刀片清理积垢和积胶.燃油供应系统主要元件的构造与维修一、燃油供应系统元件位置由电动燃油泵、燃油滤清器、燃油压力调节器、脉动阻尼器及油管组成二、电动燃油泵1 .作用：给电控燃油喷射系统提供具有一定压力的燃油.2 .类型：(1)按安装位置不同分为：置式一一安装在油箱中,具有噪声小、不易产生气阻、不易泄漏、管路安装简单.外置式一一用接在油箱外部的输油管路中,易布置、安装自由大,单噪声大,易产生气阻.(2)按电动燃油泵的结构不同分为：涡轮式、滚柱式、转子式和侧槽式.3 .电动燃油泵的结构(1)涡轮式电动燃油泵1)结构主要由燃油泵电动机、涡轮泵、出油阀、卸压阀组成.2)原理油泵电动机通电时,电动机驱动涡轮泵叶片旋转,由于离心力的作用, 使叶轮围小槽的叶片贴紧泵壳,将燃油从进油室带往出油室.由于进油室的燃油不断增多,形成一定的真空度,将燃油从进油口吸入；而出油室燃油不断增多,燃油压力升高,当到达一定值时,顶开出油阀出油口输出.出油阀在油泵不工作时阻止燃油流回油箱,保持油路中有一定的压力,便于下次起动.如图涡轮式电动燃油泵1—前轴承2—电动机定子3—后轴承4一出油阀5—出油口6一卸压阀7—电动机转子8一叶轮9一进油口10一泵壳体11 一叶片3)优点泵油量大、泵油压力较高、供油压力稳定、运转噪声小、使用寿命长等优点.止匕外,由于不需要消声器所以可以小型化, 因此广泛的应用在轿车上如捷达、本田雅阁.(2)滚柱式电动燃油泵1)结构主要由燃油泵电动机、滚柱式燃油泵、出油阀、卸压阀等组成.2)原理当转子旋转时,位于转子槽的滚柱在离心力的作用下,紧压在泵体外表上,对围起密封作用,在相邻两个滚柱之间形成工作腔.在燃油泵运转过程中,工作腔转过出油口后,其容积不断增大,形成一定的真空度,当转到与进油口连通时,将燃油吸入；而吸满燃油的工作腔转过进油口后,容积不断减小,使燃油压力提升,受压燃油流过电动机,从出油口输出.3 .燃油泵限制(1) ECU空制的燃油泵限制电路主要应用在装用D型EFI和装用热式和卡门旋涡式空气流量计的L型EFI系统中.限制原理：燃油泵限制ECU艮据发动机ECUS子FPC和DI的信号,控制+B 端子与FP端子的连通回路,以改变输送给燃油泵电压,从而实现对燃油泵转速的限制.(2)燃油泵开关限制的燃油泵限制主要用于装用叶片式空气流量计的L型EFI系统中.限制原理：当点火开关ST端子接通时,起动机继电器线圈通电使触点闭合,此时开路继电器中L1线圈通电使其触点闭合,从而通过主继电器、开路继电器向燃油泵供电,油泵工作；发动机正常运转时,点火开关IG端子与电源接通,同时空气流量计测量板转动使油泵开关闭合, 开路继电器L2 通电,使开路继电器触点保持闭合,油泵继续工作.发动机停转时, L1和L2线圈不通电,燃油泵停止工作.(3)燃油泵继电器限制的燃油泵限制电路如下列图,此限制电路根据发动机转速和负荷的变化,通过燃油泵继电器改变油泵的供电线路,从而限制油泵的工作转速.燃油泵继电器限制的燃油泵限制电路4 .燃油泵的就车检查(1)用专用导线将诊断座上的燃油泵测试端子跨接到12V电源上(2 ON(3)旋开油箱盖能听到燃油泵工作的声音,或用手捏进油软管应感觉有压力.(4)假设听不到燃油泵的工作声音或进油管无压力,应检修或更换燃油泵.(5)假设有燃油泵不工作故障,且上述检查正常,应检查燃油泵电路导线、继电器、易熔线和熔丝有无断路.5 .燃油泵的拆装与检测拆装燃油泵时注意：应释放燃油系统压力,并关闭用电设备.拆下燃油泵后,测量燃油泵两端子之间电阻,应为2〜3Q.用蓄电池直接给燃油泵通电,应能听到油泵电机高速旋转的声音, 注意：通电时间不能太长.三、燃油滤清器功用：滤清燃油中的杂质和水分,预防燃油系统堵塞,减小机件磨损, 保证发动机正常工作.一般采用纸质滤心,每行驶20000〜40000 km或1到2年应更换,安装时应注意燃油流动向的箭头,不能装反.四、脉动阻尼器功用：减小在喷油器喷油时,油路中的油压可能会产生微小的波动,使系统压力保持稳定.组成：由膜片、回位弹簧、阀片和外壳组成.原理：发动机工作时,燃油经过脉动阻尼器膜片下进入输油管,当燃油压力产生脉动时,膜片弹簧被压缩或伸,膜片下的容积稍有增大或减小,从而起到稳定燃油系统压力的作用.五、燃油压力调节器1 .作用：稳定燃油管的压力,使它与进气歧管之间的压力差保持恒定为250〜300 kPa.2 .为什么要使燃油管压力与进气歧管压力保持恒定的压力差ECU对喷油质量的限制是时间限制,即限制喷油的持续时间,喷油压力便成影响喷油量和空燃比的重要因素,假设在相同的喷油持续时间,假设喷油压力不同,喷油量也不同.为了精确的限制喷油量和空燃比,必须保证喷油压力与进气歧管真空度之间的压力差为恒定值.3 .组成：主要由阀片、膜片、膜片弹簧和外壳组成.4 .原理：发动机工作时,燃油压力调节器膜片上承受的压力为弹簧压力和进气管气体的压力之和,膜片下承受的压力为燃油压力,当压力相等时,膜片处于平衡位置不动.当进气管气体压力下降时,膜片向上移动,回油阀开度增大, 回油量增多,使输油管燃油压力也下降；反之,进气管气体压力升高时,四油的压力也升高.六、燃油供应系的检修1 .燃油系统的压力释放目的：预防在拆卸时,系统的压力油喷出,造成人身伤害和火灾.法：(1)起动发动机,维持怠速运转.(2)在发动机运转时,拔下油泵继电器或电动燃油泵电线接线,(3)再使发动机起动2〜3次,就可完全释放燃油系统压力.(4)关闭点火开关,装上油泵继电器或电动燃油泵电源接线.2 .燃油系统压力预置目的：为预防首次起动发动机时,因系统无压力而导致起动时间过长.法一：通过反复翻开和关闭点火开关数次来完成 ..法二：(1)检查燃油系统元件和油管接头是否安装好.(2)用专用导线将诊断座上的燃油泵测试端子跨接到12V电源上.(3)将点火开关转至“ ON位置,使电动燃油泵工作约10s.(4)关闭点火开关,拆下诊断座上的专用导线.3 .燃油系统压力测试(1)检查油箱中的燃油,释放燃油系统压力.(2)检查蓄电池,拆下负极电缆.(3)将专用压力表接在脉动阻尼器位置(对于国大宇或通用)或进油管接头处(对于丰田).(4)接上负极电缆,起动发动机使其维持怠速运转.(5)拆下燃油压力调节器上真空软管,用手堵住进气管一侧,检查油压表指示的压力,多点喷射系统应为〜,单点喷射系统为〜.假设过低,说明燃油压力调节器有故障,更换后仍过低,应检查是否有堵塞或泄露,如没有,应更换燃油泵；假设过高,应检查回油管是否堵塞,假设正常,说明燃油压力调节器有故障.(6)接上燃油压力调节器的真空软管,检查燃油压力表的指示应有所下降(约为MPa),否那么检查真空管是否有堵塞和漏气,假设正常,说明燃油压力调节器有故障.(7)将发动机熄火,等待10min后观察压力表的压力,多点喷射系统不低于MPa,单点喷射系统不低于MPa(8)检查完毕后,应释放系统压力拆下油压表,装复燃油系统.第6限制系统主要元件的构造与检修节1 .空气流量计空气流量计的类型：叶片式、热式和卡门涡旋式.〔1〕叶片式空气流量计1〕结构如图,空气流量计主要由测量板、补偿板、回位弹簧、电位计、旁通气道组成,此外还包括怠速调整螺钉、油泵开关及进气温度传感器等.在流量计还设有缓冲室和缓冲叶片,利用缓冲室的空气对缓冲叶片的阻尼作用,可减小发动机进气量急剧的变化引起测量叶片脉动,提升测量精度.l一电位计滑臂2一可变电阻3一接进气管4—测量叶片5—旁通空气道6 —接空气滤清器2〕工作原理来自空气滤清器的空气通过空气流量计时, 空气推力使测量板翻开一个角度,当吸入空气推开测量板的力与弹簧变形后的回位力相平衡时,叶片停止转动.与测量板同轴转动的电位计检测出叶片转动的角度,将进气量转换成电压信号VS送给ECU3〕检测测量V C与巳、V S与巳、THA与E2之间的电阻.-*C- .醐-EC]〔2〕热式空气流量计1〕工作原理：如下列图,热线电阻R以钻丝制成,RH和温度补偿电阻R均置于空气通道中的取气管,与R、R共同构成桥式电路.R、R阻值均随温度变化.当空气流经R时,使热线温度发生变化,电阻减小或增大,使电桥失去平衡,假设要保持电桥平衡,就必须使流经热线电阻的电流改变,以恢复其温度与阻值, 精密电阻R两端的电压也相应变化,并且该电压信号作为热式空气流量计输出的电压信号送往ECU热线式空气流量计工作原理2〕自洁功能在1000c以上将粉尘烧掉.3〕检测接通点火开关,不起动发动机,测E与D E与C之间的电压为蓄电池电压.B与C间的信号电压发动机工作时为2〜4V发动机不工作为〜F与D间电压,关闭点火开关时,电压应回零并在5s后有跳跃上升,1s 后在回零,说明自洁信号良好.〔3〕卡门旋涡式空气流量计在气流通道中放一个柱体,气体通过时在柱体后产生多涡旋.1〕分类：按检测分为超声波检测和反光镜检测法.2〕反光镜检测法检测局部结构：镜片、发光二级管和光电晶体管组成.原理：空气流经过发生器时,压力发生变化,经压力导向作用在反光镜上,使反光镜发生振动,从而将反光二极管投射的的光发射给光电管,对反射光进行检测.3〕超声波检测法结构：由超声波信号发生器、超声波发射探头、涡流稳定板、涡流发生器、整流器、超声波接收探头和转换电路组成.原理：卡门涡旋造成空气密度变化,受其影响,信号发生器发出的超声波到达接收器的时机或变早或变晚,测出其相位差,利用放大器使之形成矩形波,矩形的脉冲频率为卡门涡旋的频率.4〕检测：点火开关转至“ ON位置,检测V C与E2间电压应为5V, K S与E2问电压应为2〜4V2 .进气管绝对压力传感器电路与检修进气管绝对压力传感器电路检测：将点火开关转至“ON〞,检测VCC^ E2问应为5V, PIM与E2 之间的输。

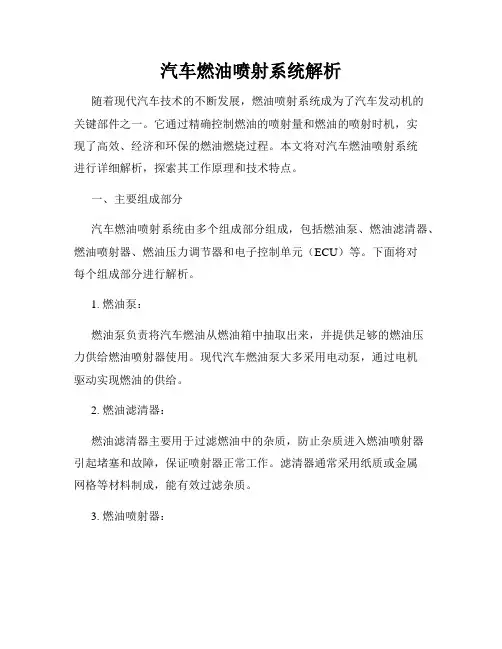

汽车燃油喷射系统解析随着现代汽车技术的不断发展，燃油喷射系统成为了汽车发动机的关键部件之一。

它通过精确控制燃油的喷射量和燃油的喷射时机，实现了高效、经济和环保的燃油燃烧过程。

本文将对汽车燃油喷射系统进行详细解析，探索其工作原理和技术特点。

一、主要组成部分汽车燃油喷射系统由多个组成部分组成，包括燃油泵、燃油滤清器、燃油喷射器、燃油压力调节器和电子控制单元（ECU）等。

下面将对每个组成部分进行解析。

1. 燃油泵：燃油泵负责将汽车燃油从燃油箱中抽取出来，并提供足够的燃油压力供给燃油喷射器使用。

现代汽车燃油泵大多采用电动泵，通过电机驱动实现燃油的供给。

2. 燃油滤清器：燃油滤清器主要用于过滤燃油中的杂质，防止杂质进入燃油喷射器引起堵塞和故障，保证喷射器正常工作。

滤清器通常采用纸质或金属网格等材料制成，能有效过滤杂质。

3. 燃油喷射器：燃油喷射器是燃油喷射系统中最重要的组成部分之一，它负责将燃油以确定的喷射量和喷射时机喷入发动机燃烧室中。

现代汽车燃油喷射器通常采用电喷射器，通过电脉冲控制燃油的喷射。

4. 燃油压力调节器：燃油压力调节器用于调节燃油供给系统的压力，确保燃油供应的稳定性和可靠性。

它通过调节燃油回流量来控制燃油压力，使其保持在一定范围内。

5. 电子控制单元（ECU）：ECU是燃油喷射系统的“大脑”，负责接收各种传感器信号，并根据这些信号来控制燃油喷射器的工作。

它可以根据发动机负荷、转速、氧气传感器等参数来精确控制燃油喷射的时间和喷射量，以实现最优的燃烧效果。

二、工作原理汽车燃油喷射系统按照以下原理工作：首先，燃油泵将燃油从燃油箱中抽取出来，并通过燃油滤清器过滤后供给燃油喷射器。

燃油喷射器根据ECU的指令，通过喷嘴将燃油以高速喷射进入发动机燃烧室中。

同时，ECU还会对各种传感器信号进行分析和处理，以便控制喷射器的工作。

通过精确控制燃油的喷射量和喷射时机，燃油喷射系统能够实现高效的燃烧，提高燃油利用率和发动机功率。

汽车发动机燃油喷射系统工作原理汽车发动机燃油喷射系统是现代汽车的重要组成部分，它的作用是将燃油喷入发动机燃烧室，完成引擎的燃烧过程。

本文将详细介绍汽车发动机燃油喷射系统的工作原理。

一、燃油喷射系统的组成汽车发动机燃油喷射系统由多个关键组件组成，包括燃油泵、燃油滤清器、燃油喷射器、进气歧管和电控单元等。

这些组件相互配合，实现燃油喷射系统的工作。

二、常见的燃油喷射系统类型1. 间歇喷射系统（TBI）间歇喷射系统是早期的一种燃油喷射系统，它通过一个燃油喷嘴将燃油喷入进气歧管中。

这种系统的工作原理相对简单，燃油通过压力来控制。

然而，由于燃油的压力控制不够精确，这种系统的燃油喷射效率较低，并且排放较多。

2. 多点喷射系统（MPI）多点喷射系统是目前较为常见的一种燃油喷射系统。

它在每个气缸中都设置了一个独立的燃油喷射器，能够更准确地控制燃油的喷射量和喷射时间。

多点喷射系统通过电控单元根据发动机转速、负荷等参数来控制喷射器的工作，从而实现优化的燃烧效果，提高燃油利用率和动力性能。

三、燃油喷射系统的工作原理燃油喷射系统的工作原理可以分为燃油供给、喷射和控制三个阶段。

1. 燃油供给阶段首先，燃油泵将汽车油箱中的燃油抽送至发动机燃油滤清器，滤清器过滤掉杂质后，将燃油供应给燃油喷射器。

在多点喷射系统中，每个气缸都有独立的喷射器。

2. 喷射阶段当发动机工作时，电控单元会根据各种传感器的反馈信号，计算出最佳的喷射时间和喷射量。

然后，电控单元通过控制燃油喷射器的阀门，将燃油喷入对应的气缸。

在喷射过程中，燃油喷射器会将燃油雾化为细小的颗粒，使其更易于燃烧。

3. 控制阶段燃油喷射系统的控制阶段是整个系统的核心。

电控单元通过不断监测和计算各种参数，来实现对燃油喷射器的精确控制。

传感器可以监测发动机的转速、氧气含量、进气温度等信息，电控单元会根据这些信息进行调整，确保发动机处于最佳工作状态。

四、燃油喷射系统的优点相比传统的化油器供油系统，燃油喷射系统具有以下优点：1. 提高燃油利用率：燃油喷射系统能够更准确地控制燃油的喷射量和喷射时间，提高了燃油的利用率，降低了燃油消耗和排放。

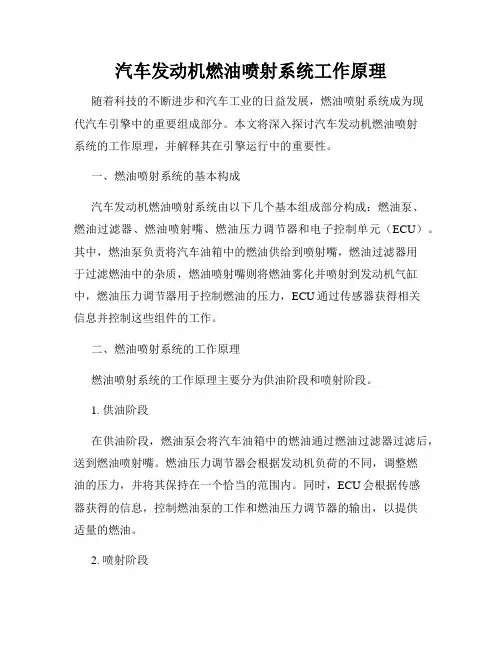

汽车发动机燃油喷射系统工作原理随着科技的不断进步和汽车工业的日益发展，燃油喷射系统成为现代汽车引擎中的重要组成部分。

本文将深入探讨汽车发动机燃油喷射系统的工作原理，并解释其在引擎运行中的重要性。

一、燃油喷射系统的基本构成汽车发动机燃油喷射系统由以下几个基本组成部分构成：燃油泵、燃油过滤器、燃油喷射嘴、燃油压力调节器和电子控制单元（ECU）。

其中，燃油泵负责将汽车油箱中的燃油供给到喷射嘴，燃油过滤器用于过滤燃油中的杂质，燃油喷射嘴则将燃油雾化并喷射到发动机气缸中，燃油压力调节器用于控制燃油的压力，ECU通过传感器获得相关信息并控制这些组件的工作。

二、燃油喷射系统的工作原理燃油喷射系统的工作原理主要分为供油阶段和喷射阶段。

1. 供油阶段在供油阶段，燃油泵会将汽车油箱中的燃油通过燃油过滤器过滤后，送到燃油喷射嘴。

燃油压力调节器会根据发动机负荷的不同，调整燃油的压力，并将其保持在一个恰当的范围内。

同时，ECU会根据传感器获得的信息，控制燃油泵的工作和燃油压力调节器的输出，以提供适量的燃油。

2. 喷射阶段在喷射阶段，燃油喷射嘴接收到来自ECU的指令后，会将燃油雾化并喷射到发动机的气缸中。

ECU通过侦测传感器所获得的信息（如氧气传感器、节气门位置传感器等），来控制燃油的喷射时机、喷射量和喷射方式。

通过精确控制燃油的喷射参数，燃油喷射系统可以实现更为高效的燃烧，提高发动机的动力性和燃油经济性。

三、燃油喷射系统的重要性汽车发动机燃油喷射系统的工作原理决定了其在发动机运行中的重要性。

首先，燃油喷射系统通过精确控制燃油的喷射时机和喷射量，能够实现更加充分的燃烧，提高发动机的功率输出和燃烧效率。

相比传统的化油器系统，燃油喷射系统能够更好地适应不同工况下的燃烧需求，使得引擎的性能进一步提升。

其次，燃油喷射系统还能够减少尾气中有害物质的排放。

通过精确控制燃油的喷射量和喷射方式，燃油喷射系统能够使燃烧过程更加完全，减少未燃尽的燃料和有害排放物的产生，降低对环境的污染。

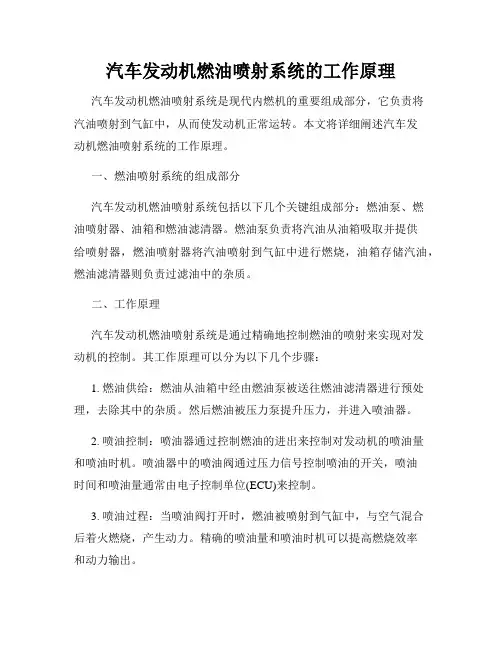

汽车发动机燃油喷射系统的工作原理汽车发动机燃油喷射系统是现代内燃机的重要组成部分，它负责将汽油喷射到气缸中，从而使发动机正常运转。

本文将详细阐述汽车发动机燃油喷射系统的工作原理。

一、燃油喷射系统的组成部分汽车发动机燃油喷射系统包括以下几个关键组成部分：燃油泵、燃油喷射器、油箱和燃油滤清器。

燃油泵负责将汽油从油箱吸取并提供给喷射器，燃油喷射器将汽油喷射到气缸中进行燃烧，油箱存储汽油，燃油滤清器则负责过滤油中的杂质。

二、工作原理汽车发动机燃油喷射系统是通过精确地控制燃油的喷射来实现对发动机的控制。

其工作原理可以分为以下几个步骤：1. 燃油供给：燃油从油箱中经由燃油泵被送往燃油滤清器进行预处理，去除其中的杂质。

然后燃油被压力泵提升压力，并进入喷油器。

2. 喷油控制：喷油器通过控制燃油的进出来控制对发动机的喷油量和喷油时机。

喷油器中的喷油阀通过压力信号控制喷油的开关，喷油时间和喷油量通常由电子控制单位(ECU)来控制。

3. 喷油过程：当喷油阀打开时，燃油被喷射到气缸中，与空气混合后着火燃烧，产生动力。

精确的喷油量和喷油时机可以提高燃烧效率和动力输出。

4. 优化控制：现代汽车燃油喷射系统配备了各种传感器，例如氧传感器、进气温度传感器、进气压力传感器等，这些传感器可以感知发动机的工况并反馈给ECU，使其能够实时调整喷油量和喷油时机，以达到燃油经济性和排放控制的最佳状态。

三、燃油喷射系统的优势与传统的化油器系统相比，燃油喷射系统有以下几个优势：1. 燃油经济性更好：燃油喷射系统可以实现更精确的燃油控制，使燃油在燃烧过程中得到更充分的利用，从而提高燃油经济性。

2. 排放更清洁：燃油喷射系统能够根据发动机工况和传感器的反馈实时调整喷油量和时机，使燃烧更加完全，减少尾气排放。

3. 动力输出更强劲：喷油量和喷油时机的精确控制可以提高燃烧效率，使发动机的动力输出更强劲，提高汽车的加速性能。

四、总结汽车发动机燃油喷射系统是现代汽车工作的关键部分，它通过精确地控制燃油的喷射来实现对发动机的控制。

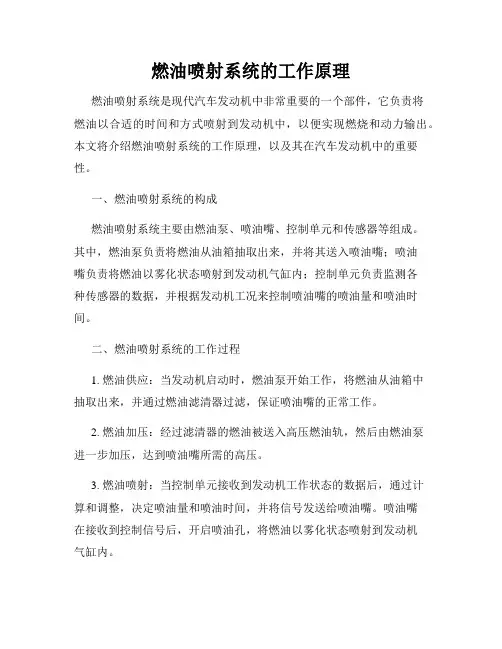

燃油喷射系统的工作原理燃油喷射系统是现代汽车发动机中非常重要的一个部件，它负责将燃油以合适的时间和方式喷射到发动机中，以便实现燃烧和动力输出。

本文将介绍燃油喷射系统的工作原理，以及其在汽车发动机中的重要性。

一、燃油喷射系统的构成燃油喷射系统主要由燃油泵、喷油嘴、控制单元和传感器等组成。

其中，燃油泵负责将燃油从油箱抽取出来，并将其送入喷油嘴；喷油嘴负责将燃油以雾化状态喷射到发动机气缸内；控制单元负责监测各种传感器的数据，并根据发动机工况来控制喷油嘴的喷油量和喷油时间。

二、燃油喷射系统的工作过程1. 燃油供应：当发动机启动时，燃油泵开始工作，将燃油从油箱中抽取出来，并通过燃油滤清器过滤，保证喷油嘴的正常工作。

2. 燃油加压：经过滤清器的燃油被送入高压燃油轨，然后由燃油泵进一步加压，达到喷油嘴所需的高压。

3. 燃油喷射：当控制单元接收到发动机工作状态的数据后，通过计算和调整，决定喷油量和喷油时间，并将信号发送给喷油嘴。

喷油嘴在接收到控制信号后，开启喷油孔，将燃油以雾化状态喷射到发动机气缸内。

4. 燃烧和动力输出：经过喷油嘴喷射的燃油混合空气在气缸内被点燃，产生爆炸燃烧，进而推动活塞运动，驱动车轮转动，实现动力输出。

三、燃油喷射系统的重要性燃油喷射系统在现代汽车发动机中起着至关重要的作用，具有以下几个方面的重要性：1. 燃油经济性：燃油喷射系统可以根据发动机工况和负荷情况，准确控制喷油量和喷油时间，从而实现燃油的高效利用，提高燃油经济性。

2. 排放性能：燃油喷射系统可以精确控制燃油的喷射过程，确保燃油与空气的充分混合，从而实现更完全的燃烧，减少有害气体的排放，满足环保要求。

3. 动力输出：燃油喷射系统可以根据发动机负荷和运行状态，及时准确地调整喷油量和喷油时间，提供稳定而充沛的动力输出。

4. 发动机性能：燃油喷射系统能够精确控制燃油的喷射过程，使得发动机在不同运行条件下均能获得最佳的燃烧效果，提高整体高速性能和低速动力响应性。

汽车发动机燃油喷射系统工作原理随着汽车工业的不断发展，燃油喷射系统逐渐取代了传统的化油器系统，成为现代汽车发动机的主流。

汽车发动机燃油喷射系统的工作原理是如何实现燃油的高效供给和混合气的优化？一、系统概述汽车发动机燃油喷射系统是由燃油泵、燃油喷射器、电子控制单元(ECU)等组成的一个复杂系统。

它的主要功能是将燃油以高压喷射进入发动机气缸，并根据发动机的工况和需求实时调整燃油的供给量和喷射时机，以达到经济、环保和动力性的最佳平衡。

二、工作原理1. 燃油供给：汽车燃油喷射系统通过燃油泵将燃油从油箱抽取，并将其压力提高到适合喷射的高压状态。

高压燃油由燃油滤清器过滤后送入燃油喷射器。

2. 喷射时机控制：燃油喷射时机是通过电子控制单元(ECU)根据发动机的工作状态和不同驾驶需求来计算和控制的。

ECU会接收来自各个传感器的信息，如发动机转速、气温、氧气含量等，并根据预设的燃料喷射曲线和映射表来调整喷射时机。

3. 喷射量控制：燃油喷射量的控制是根据发动机负荷和转速来进行精确计算和控制的。

ECU会根据传感器提供的信息，包括空气流量、进气压力等参数，来计算出所需的燃油喷射量，并通过控制喷射器的工作时间和喷孔的大小来实现。

4. 混合气优化：燃油喷射系统可以将燃油以高压喷射的方式直接喷入气缸，这样可以实现燃油和空气更好地混合。

通过计算和控制燃油的喷射时机、喷射量和喷射方式，可以使混合气的浓度达到最佳的燃烧状态，提高燃烧效率和动力输出，减少尾气排放和油耗。

5. 故障诊断和保护功能：现代汽车发动机燃油喷射系统还具备故障诊断和保护功能。

当发现系统故障时，ECU可以通过自身的故障码和检测程序来判断故障的位置和类型，并采取相应的保护措施，如降低喷射量、提醒驾驶员维修等。

三、优势与展望相比传统的化油器系统，汽车发动机燃油喷射系统具有以下优势：1. 更高的燃烧效率：燃油喷射系统可以实现更精确的燃油供给和混合气优化，使燃烧效率提高，减少能量损失和污染物的排放。

燃油喷射器喷射系统是现代汽车上广泛应用的一种燃料供给系统，与化油器系统相比，可以更加精确地控制燃油的喷射量和喷射时间，从而实现更好的燃烧效果，减少尾气排放和提高燃油经济性。

本文将从燃油喷射器的工作原理、分部件介绍以及维护保养等方面，对进行详细探讨。

一、燃油喷射器的工作原理燃油喷射器是一种电控型燃料喷射器，其工作原理可以简单概括为：根据发动机控制单元（ECU）指令，燃油喷射器打开电磁阀，使燃油从燃油泵进入燃油喷射器的燃油腔，然后通过喷射器内部的喷嘴喷射到发动机气缸内，完成燃烧过程。

二、燃油喷射器的分部件介绍燃油喷射器可以分为以下几个部分：电磁铁、电磁阀、喷油嘴、滤网、燃油腔等。

1. 电磁铁：燃油喷射器的电磁铁是控制燃油喷射的核心部件之一，通过控制电磁铁的电流来控制燃油喷射的数量和时间。

2. 电磁阀：燃油喷射器的电磁阀是控制燃油流量的关键部件，通过打开和关闭电磁阀来控制燃油的喷射量。

3. 喷油嘴：燃油喷射器内部的喷油嘴是将燃油喷射到发动机气缸内的关键部件，其喷口的尺寸、形状和喷射角度等参数会直接影响燃烧效果。

4. 滤网：燃油喷射器内部的滤网是防止杂质进入喷油嘴和燃油腔的重要部件，要定期清洗和更换。

5. 燃油腔：燃油喷射器的燃油腔是存储和送出燃油的部件，需要根据具体车型的燃油系统进行匹配。

三、燃油喷射器的维护保养1. 定期清洗：燃油喷射器需要定期清洗，以保持其正常工作状态。

一般建议每跑10,000公里进行一次清洗，可以使用专业的喷油嘴清洗液或者加入一定比例的燃油系统清洁剂进行清洗。

2. 更换滤网：燃油喷射器内部的滤网需要定期更换，一般每跑20,000公里更换一次。

3. 检查电磁阀和电磁铁：燃油喷射器的电磁阀和电磁铁需要定期检查，以确保其正常工作状态。

一般建议每跑30,000公里进行一次检查和维护。

4.防止质量劣异燃油：燃油喷射器需要使用符合规定的高品质燃油，避免使用质量劣异的燃油，以防止对燃油喷射器的损害。

汽车发动机燃油喷射系统维护与故障排查汽车发动机燃油喷射系统是现代汽车的关键组成部分之一，它的性能和状态直接影响着发动机的工作效率和燃油经济性。

因此，定期进行燃油喷射系统的维护和故障排查是保证汽车正常运行和延长发动机寿命的重要措施。

下面将详细介绍汽车发动机燃油喷射系统的维护步骤和故障排查方法。

一、燃油喷射系统维护步骤：1. 清洗喷油嘴：喷油嘴是燃油喷射系统中最容易受到污染的部件之一。

定期清洗喷油嘴可以防止积碳和污垢堵塞喷嘴孔径，从而保证燃油的正常喷射和燃烧效果的良好。

清洗喷油嘴的步骤包括拆卸喷油嘴、使用专用的清洗剂进行清洗，或者使用喷油嘴清洗器进行清洗，最后再进行安装。

2. 更换燃油滤清器：燃油滤清器可以过滤掉燃油中的杂质和污垢，保证燃油的纯净度和流畅性。

根据汽车使用的里程数和厂家要求，定期更换燃油滤清器是非常必要的。

更换燃油滤清器的步骤包括找到燃油滤清器的位置、拆卸旧的燃油滤清器、清理安装位置、安装新的燃油滤清器，并注意更换时的安全操作。

3. 检查燃油喷射泵：燃油喷射泵是燃油喷射系统中的关键组成部分，它的工作状态直接影响着燃油的供应和喷射效果。

定期检查燃油喷射泵的工作状态和压力是保证燃油喷射系统正常运行的重要步骤。

检查燃油喷射泵的步骤包括使用专用的检测仪器进行检测，检查压力和喷射量是否符合标准要求，如有异常，需要进行修理或更换。

4. 清洗燃油箱：燃油箱是储存汽车燃料的地方，长期使用后会积聚一些杂质和污垢。

定期清洗燃油箱可以防止杂质进入燃油系统，影响燃油的质量和供应。

清洗燃油箱的步骤包括将燃油箱内的残留燃料用尽，拆卸燃油箱，清洗燃油箱内部，然后再进行安装和加注新的燃油。

二、燃油喷射系统故障排查方法：1. 检查故障码：现代汽车中配备了故障码诊断系统，可以通过读取故障码来准确定位和修复问题。

当发动机工作异常时，使用OBD故障码读取仪器进行故障码的读取和诊断，根据故障码的解析结果判断出问题的具体部位，进而采取相应的修复措施。
