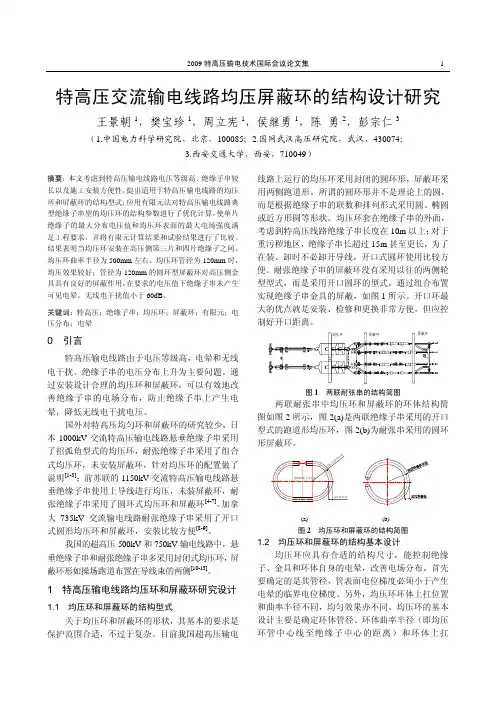

均压环和屏蔽环

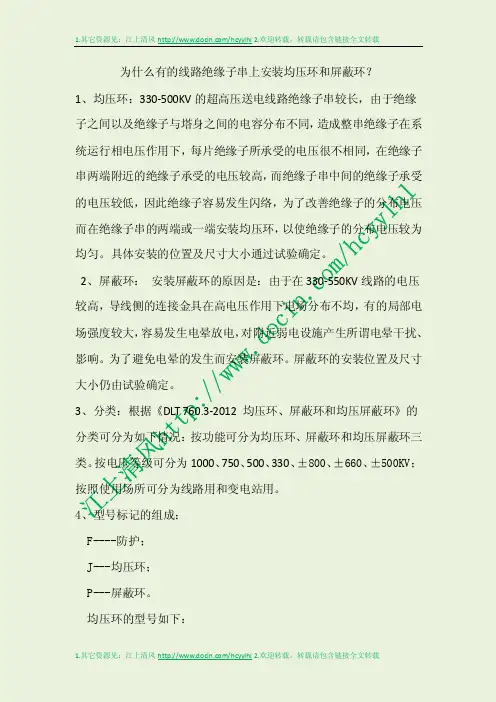

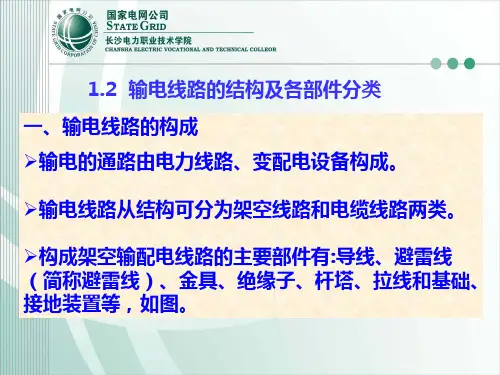

为什么有的线路绝缘子串上安装均压环和屏蔽环？1、均压环：330-500KV的超高压送电线路绝缘子串较长，由于绝缘子之间以及绝缘子与塔身之间的电容分布不同，造成整串绝缘子在系统运行相电压作用下，每片绝缘子所承受的电压很不相同，在绝缘子串两端附近的绝缘子承受的电压较高，而绝缘子串中间的绝缘子承受的电压较低，因此绝缘子容易发生闪络，为了改善绝缘子的分布电压而在绝缘子串的两端或一端安装均压环，以使绝缘子的分布电压较为均匀。

具体安装的位置及尺寸大小通过试验确定。

2、屏蔽环：安装屏蔽环的原因是：由于在330-550KV线路的电压较高，导线侧的连接金具在高电压作用下电场分布不均，有的局部电场强度较大，容易发生电晕放电，对附近弱电设施产生所谓电晕干扰、影响。

为了避免电晕的发生而安装屏蔽环。

屏蔽环的安装位置及尺寸大小仍由试验确定。

3、分类：根据《DLT 760.3-2012 均压环、屏蔽环和均压屏蔽环》的分类可分为如下情况：按功能可分为均压环、屏蔽环和均压屏蔽环三类。

按电压等级可分为1000、750、500、330、±800、±660、±500KV；按照使用场所可分为线路用和变电站用。

4、型号标记的组成：F----防护；J---均压环；P---屏蔽环。

均压环的型号如下：均压环命名示例：型式单联双联I型悬垂串FJ-5X1 FJ-5X2-450V型悬垂串FJ-5V1 FJ-5V2-450V型复合悬垂串FJ-5V2H-450I型双联十字形联板悬垂串FJ-5X2-450T屏蔽环：屏蔽环命名示例：FP-10N-J，用于1000KV线路耐张串的屏蔽环，安装在间隔棒上。

均压屏蔽环：注意：子导线/联间距----450mm/500mm用1表示，500mmm/600mm 用2表示。

均压屏蔽环命名示例：FJP-5N-D，500KV±500KV线路倒装式耐张串均压屏蔽环。

5、要求事项：5.1、均压环、均压屏蔽环应能将复合绝缘子在最高运行电压下的表面电场强度控制在安全范围内，或将盘型悬垂绝缘子元件承受电压控制在安全范围内。

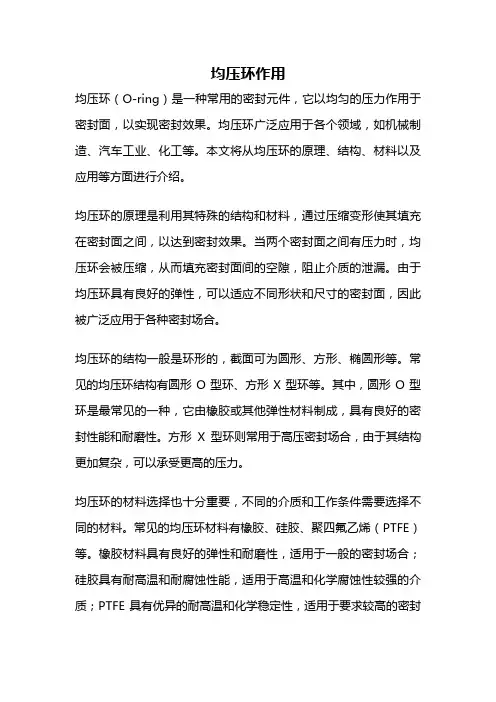

均压环作用均压环（O-ring）是一种常用的密封元件，它以均匀的压力作用于密封面，以实现密封效果。

均压环广泛应用于各个领域，如机械制造、汽车工业、化工等。

本文将从均压环的原理、结构、材料以及应用等方面进行介绍。

均压环的原理是利用其特殊的结构和材料，通过压缩变形使其填充在密封面之间，以达到密封效果。

当两个密封面之间有压力时，均压环会被压缩，从而填充密封面间的空隙，阻止介质的泄漏。

由于均压环具有良好的弹性，可以适应不同形状和尺寸的密封面，因此被广泛应用于各种密封场合。

均压环的结构一般是环形的，截面可为圆形、方形、椭圆形等。

常见的均压环结构有圆形O型环、方形X型环等。

其中，圆形O型环是最常见的一种，它由橡胶或其他弹性材料制成，具有良好的密封性能和耐磨性。

方形X型环则常用于高压密封场合，由于其结构更加复杂，可以承受更高的压力。

均压环的材料选择也十分重要，不同的介质和工作条件需要选择不同的材料。

常见的均压环材料有橡胶、硅胶、聚四氟乙烯（PTFE）等。

橡胶材料具有良好的弹性和耐磨性，适用于一般的密封场合；硅胶具有耐高温和耐腐蚀性能，适用于高温和化学腐蚀性较强的介质；PTFE具有优异的耐高温和化学稳定性，适用于要求较高的密封场合。

均压环的应用领域非常广泛。

在机械制造中，均压环被广泛应用于液压设备、气动设备以及各种泵、阀门等密封部件。

在汽车工业中，均压环常用于发动机、传动系统等关键部位的密封。

在化工等行业，均压环常用于各种管道连接、容器密封等场合。

由于均压环具有结构简单、安装方便、性能可靠等优点，因此在工业生产中得到了广泛应用。

均压环作为一种常用的密封元件，以其均压的特性实现了优异的密封效果。

通过合理的原理、结构和材料的选择，均压环在各个领域中都发挥着重要的作用。

随着技术的不断发展，均压环的性能和应用领域也在不断拓展，相信在未来会有更多创新的均压环出现，为各个行业的密封需求提供更好的解决方案。

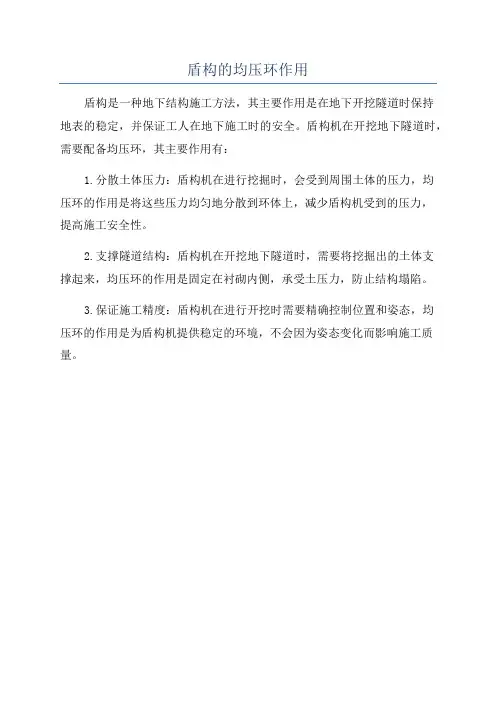

盾构的均压环作用
