一、1151压力变送器工作原理被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔膜片和δ1151压力变送器原理图元件内的填充液传到预张紧的测量腊片两侧，测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等，当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容就不等，通过检测，放大转换成4-2OmA的二线制电流信号。
压力交送器和绝对压力交送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空元份结构图见右图二、电气原理图1151压力变松电气原理图三、主要特点电容式变送器有下列特点1.品种齐全、精度高、稳定性好，价格比同类进口仪表便宜2.采用二线制工作方式3.敏感元件采用固体化结构，小型坚固，抗振能力强4.主要部件可与1151同类产品进行互换，5.关键零部件、电子元件及接插件均采用国际上高质量产品。
本系列产品可靠性好，质量稳定，故障率少。
6.正迁移可达500%，负迁移可达600%(最小量程时)7.阻尼可调电容式变送器品种齐全，用户可按不同需要任意选用，自微差压至大差压，从低压力至高压力、绝对压力、高静压差压。

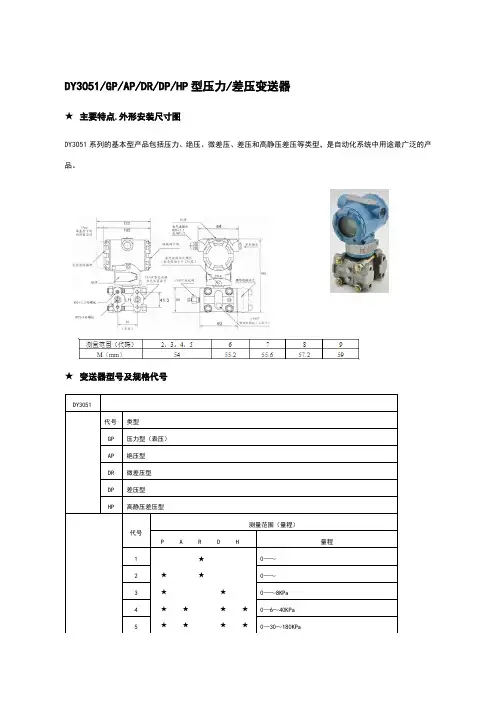

DP/GP型变送器带上各种远传装置后，就成为远传式差压、压力变送器。
采用ANSI标准，管道尺寸3"，法兰等级150磅(2.5MPa)，插入筒式远传装置后，插入筒长度一般结构尺寸八、1151变送器典型安装变送器可以直接安装在测量点处，可以安装在墙上，或者使用安装板(变送器附件)夹拼在2''(约φ50mm)的管道上。
变送器压力容室上的导压连接孔为1/4-18NPT螺纹孔，接头上的导压接孔为1/2-14NPT内锥管螺纹(或M2OXl.5-18外螺纹)，根据需要可选择与引压接头1/2-14NPT锥管螺纹的过渡接头。
变送器可以轻而易举地从流程1艺管道上拆下，万法是拧下紧固接头的两个螺栓。
压力变送器的参数设定1.零点校准：零点校准是指在没有压力作用时，变送器输出的电信号为零的状态。
校准时应确保变送器的进口和排气管道中没有压力，调节零点校准螺丝使输出信号稳定在零值附近。
2.满度校准：满度校准是指在满量程（通常为标定量程的85%~95%）压力下，变送器输出的电信号达到预定的数值。
满度校准通常使用气源或液体压力源，确保输入压力稳定，并调节满度校准螺丝使输出信号等于预定值。
3.量程设定：量程设定是指确定变送器的工作范围，通常由最小量程和最大量程两个值确定。
在进行量程设定时，应根据实际需求选择合适的量程范围，并在参数设置中输入相应的数值。
4.输出信号类型：压力变送器的输出信号通常有4~20mA和0~10V两种类型。
在参数设定中，需要选择输出信号的类型，并根据所选类型输入对应的数值。
5.外部零点和满度调整：有些压力变送器提供了外部零点和满度调整功能，允许用户通过外部信号对零点和满度进行实时调整。
在参数设定中，应根据实际需要选择是否启用外部调整功能，并输入相应的校准数值。
6.通信协议和地址设置：一些高级压力变送器具有通信功能，可以通过现场总线或串口与其他设备进行数据交互。
在参数设定中，需要选择合适的通信协议，并设置设备的地址信息。
7.报警和保护设定：一些压力变送器具有报警和保护功能，当压力超过设定的上下限时会触发报警或保护动作。
在参数设定中，需要设置报警和保护的阈值，并选择相应的动作方式和延时时间。
8.温度补偿：压力变送器的工作温度会对其准确性和稳定性产生影响。
一些高级变送器具有温度补偿功能，可以通过输入温度传感器的信号来对压力输出进行补偿。
在参数设定中，需要设置温度补偿的范围和补偿系数。
9.过量程保护：为了防止过压损坏，压力变送器通常具有过量程保护功能。
在参数设定中，需要设置过压阈值和动作方式，当输入压力超过阈值时会触发过量程保护动作。
总之，压力变送器的参数设定需要根据实际需求和仪器的特性进行合理选择。
压力变送器使用说明书使用说明书一、产品简介压力变送器是一种用于测量和转换压力信号的仪器，广泛应用于工业自动化控制系统中。
本使用说明书旨在向用户介绍如何正确操作和使用压力变送器，以确保其正常工作并提供准确的结果。
二、产品特点1. 多功能显示屏：压力变送器配备了一个多功能显示屏，可实时显示当前的压力值，并具有高亮度和大字体，方便用户在各种环境下清晰读取。
2. 高精度测量：压力变送器采用先进的传感技术，能够提供高精度的压力测量结果，误差范围小于0.5%。
3. 可调量程：用户可以根据实际需求调整压力变送器的量程，以适应不同压力范围的测量要求。
4. 反向保护功能：压力变送器具有反向保护功能，可有效防止错误安装或逆向操作造成的设备损坏。
三、使用步骤1. 安装：在安装压力变送器之前，请务必确认管道和接口的清洁度，并确保压力变送器和管道之间的连接紧固可靠。
请注意避免弯曲或扭曲导致的应力集中。
2. 电气连接：将压力变送器的电源线与电气系统连接，确保正负极连接正确。
务必遵守相关安全规范，以防止短路或电击。
3. 参数设置：使用说明书中提供的操作界面设置功能，根据实际测量需求，配置压力变送器的参数。
包括量程范围、输出信号类型等。
4. 稳定运行：打开电源并激活压力变送器，观察显示屏上的压力数值是否稳定。
如果数值不稳定或显示异常，请检查电气连接和参数设置是否正确。
四、注意事项1. 请勿将压力变送器暴露于过高的温度或湿度环境中，以免影响其正常运行。
2. 避免将压力变送器安装在易受冲击或振动的位置，以免影响测量的准确性。
3. 请勿随意改动压力变送器的内部结构或电气连接，以防止设备故障或损坏。
4. 如果发现压力变送器的测量结果与实际情况不符，请检查是否存在误操作或其他外部干扰，并及时联系售后服务。
五、维护保养1. 定期检查压力变送器的外部连接是否松动，如有必要，请进行紧固。
2. 请定期清洁压力变送器的外壳和显示屏，避免灰尘或污渍影响操作和读数的清晰度。

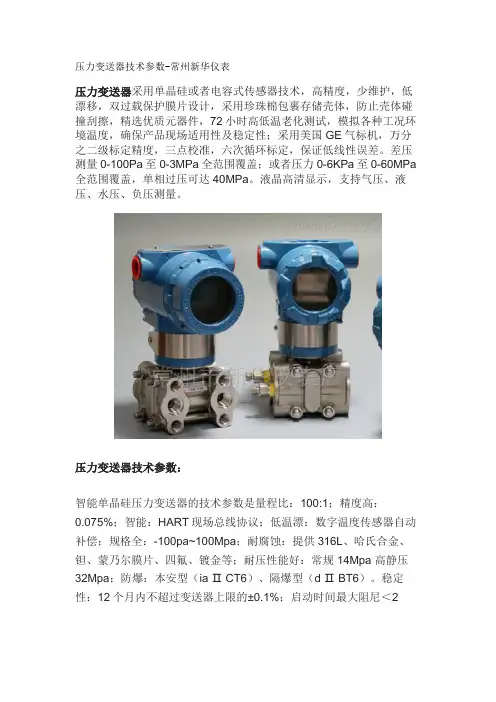

压力变送器技术参数-常州新华仪表
压力变送器采用单晶硅或者电容式传感器技术，高精度，少维护，低漂移，双过载保护膜片设计，采用珍珠棉包裹存储壳体，防止壳体碰撞刮擦，精选优质元器件，72小时高低温老化测试，模拟各种工况环境温度，确保产品现场适用性及稳定性；采用美国GE气标机，万分之二级标定精度，三点校准，六次循环标定，保证低线性误差。
差压测量0-100Pa至0-3MPa全范围覆盖；或者压力0-6KPa至0-60MPa 全范围覆盖，单相过压可达40MPa。
液晶高清显示，支持气压、液压、水压、负压测量。
压力变送器技术参数：
智能单晶硅压力变送器的技术参数是量程比：100:1；精度高：
0.075%；智能：HART现场总线协议；低温漂：数字温度传感器自动补偿；规格全：-100pa~100Mpa；耐腐蚀：提供316L、哈氏合金、钽、蒙乃尔膜片、四氟、镀金等；耐压性能好：常规 14Mpa 高静压32Mpa；防爆：本安型（ia Ⅱ CT6）、隔爆型（d Ⅱ BT6）。
稳定性：12个月内不超过变送器上限的±0.1%；启动时间最大阻尼＜2
秒；重量约为3.5Kg（不包括附件，法兰变送器除外）；其他详细参数需要参考使用说明书。
压力变送器除了支架安装的智能压力变送器和差压变送器及螺纹安装的变送器之外、还有法兰隔膜压力变送器，膜片有316L膜片、钽膜片、哈氏合金膜片、蒙乃尔膜片等等，法兰直接安装压力变送器、卫生型卡盘式安装压力变送器等。
通过以上了解，我们知道了压力变送器大概性能和技术参数，以及实物和选型，我们最后还要了解压力变送器的安装注意，才能的掌握压力变送器。
honeywell压力变送器说明书
一、产品概述
Honeywell压力变送器是一款高精度、高稳定性的压力测量设备，广泛应用于工业过程控制、流体测量等领域。
该产品采用先进的传感技术，能够准确测量各种气体、液体的压力，并通过智能化的数据处理系统，将压力信号转化为易于理解的数字或模拟信号，方便用户进行监控和管理。
二、产品特点
1. 高精度测量：采用先进的传感技术，测量精度高，能够满足各种高精度测量需求。
2. 稳定性好：传感器经过特殊处理，具有良好的稳定性和可靠性，能够在恶劣的环境条件下稳定工作。
3. 智能化数据处理：内置智能化数据处理系统，能够自动进行数据校准和处理，提高测量准确性。
4. 易于安装和维护：产品结构紧凑，安装简便，同时具有完善的自诊断功能，方便用户进行维护和保养。
5. 多种输出信号选项：可根据用户需求提供数字、模拟等多种输出信号选项，方便用户进行系统集成。
三、技术参数
1. 测量范围：可根据用户需求定制，一般可达0-1000psi或0-100bar等。
2. 精度：±0.5%或±1.0%等。
3. 工作温度：-40℃~85℃。
4. 工作压力：-10bar~60bar。
5. 输出信号：4-20mA或0-5V等。
6. 电源：10-30VDC。
7. 防爆等级：ExiaIICT6。
8. 防护等级：IP65。
四、使用注意事项
1. 使用前应先检查产品外观是否完好无损，附件是否齐全。
2. 使用时应根据具体测量介质和环境条件选择合适的压力变送器型号。
压力变送器选型时需要注意以下几个参数
压力变送器主要应用于一些需要测量压力的管道或储罐中，对于高压、高温、微压的测量工况中，更多的是需要关注压力变送器的参数。
老张说：很多朋友在选型的时候还是比较头疼的，选择压力变送器，要先了解现场的需求。
压力变送器选型时需要注意以下几个参数
1、首先是要确认它的测量范围，既然是测量压力，就要知道大概的量程范围是多少；
2、其次是介质与温度，这是选型压力变送器的主要技术数据；
3、最后是测量精度，像咱们宇创屹鑫老张的压力变送器的精度可分为
±0.1%FS，±0.05%FS，±0.75%FS几种，要根据现场的要求来确认；
压力变送器的选型，可以根据以上三个基本数据来确认各项参数，当然还有更细化的参数以满足现场的需求，所以不能单一的只看到价格而忽略了参数。
压力变送器哪家好，不仅仅看压力变送器品牌，其实很多的一线品牌也都是找工厂生产代工的，所以一定要找靠谱“生产”厂家。

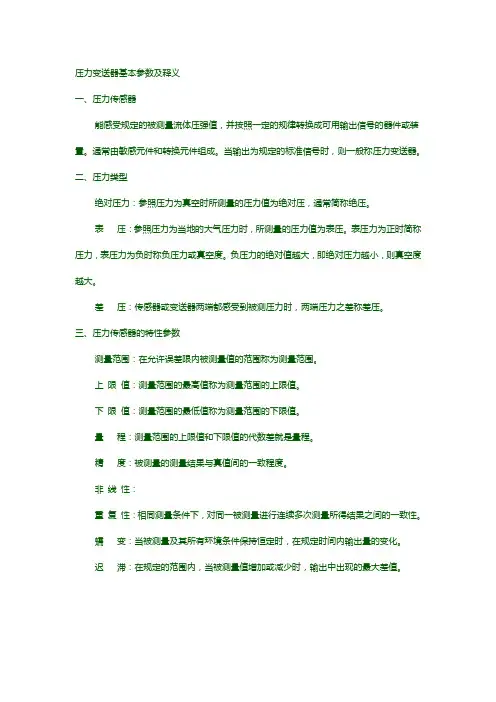

压力变送器基本参数及释义一、压力传感器能感受规定的被测量流体压强值，并按照一定的规律转换成可用输出信号的器件或装置。
通常由敏感元件和转换元件组成。
当输出为规定的标准信号时，则一般称压力变送器。
二、压力类型绝对压力：参照压力为真空时所测量的压力值为绝对压，通常简称绝压。
表压：参照压力为当地的大气压力时，所测量的压力值为表压。
表压力为正时简称压力，表压力为负时称负压力或真空度。
负压力的绝对值越大，即绝对压力越小，则真空度越大。
差压：传感器或变送器两端都感受到被测压力时，两端压力之差称差压。
三、压力传感器的特性参数测量范围：在允许误差限内被测量值的范围称为测量范围。
上限值：测量范围的最高值称为测量范围的上限值。
下限值：测量范围的最低值称为测量范围的下限值。
量程：测量范围的上限值和下限值的代数差就是量程。
精度：被测量的测量结果与真值间的一致程度。
非线性：重复性：相同测量条件下，对同一被测量进行连续多次测量所得结果之间的一致性。
蠕变：当被测量及其所有环境条件保持恒定时，在规定时间内输出量的变化。
迟滞：在规定的范围内，当被测量值增加或减少时，输出中出现的最大差值。
激励：为使传感器正常工作而施加的外部能量。
一般是电压或电流。
施加的电压或电流不同，传感器的输出值等参数也不同，所以有的参数，如零点输出，上限值输出、漂移等参数要在规定的激励条件下测量。
零点漂移：零点漂移是指在规定的时间间隔及标准条件下，零点输出值的变化。
由于周围环境温度变化引起的零点漂移称为热零点漂移。
过载：通常是指能够加在传感器或变送器上不致引起性能永久性变化的被测量的最大值。
稳定性：传感器或变送器在规定的条件下储存、试验或使用，经历规定的时间后，仍能保持原来特性参数的能力。
可靠性：指传感器或变送器在规定的条件下和规定的时间内完成所需功能的能力。
工作温度：指变送器能够达到各项技术指标和功能的环境温度范围。
储存温度：指变送器在不加电工作状态下的长期储存不损坏的温度范围。
YLM710扩散硅压力变送器使用说明书一、概述：YLM710扩散硅压力变送器是我公司最新开发研制的一种新型工业压力变送器。
采用不锈钢防腐蚀结构体，适用于一般性液体和气体的压力测量。
可用于自来水、石油传输、化工过程，以及各种系统压力测量，以达到计量、控制、报警、调度、节能等目的。
二、主要特点：1．结构小巧、安装方便，可直接安装，也可采用支架安装。
2．先进的膜片/充油隔离技术。
3．高稳定性、高可靠性。
4．耐震，抗射频干扰。
5．一体化接线盒：所有电气接线都直接与变送器外壳的现场端子腔室相连。
从而消除了安装中间接线盒所带来的费用和麻烦。
三、主要技术参数：a)量程：0-200Pa至0-100Mpa;-0.1MPa～＋0.1MPa;b)精度：±0.25%F.S；±0.5%F.S(一般为0.5%F.S);c)温区：0-60℃；d)电源：24VDC；e)输出：4-20mA(0-10mA亦可供货)；f)过载：量程×1.5倍；g)防爆级别：EX iaⅡCT5;h)防尘防潮：全天候；位液晶显示（用户订货时须另指明）；i)指示表头：31/2j).重量：约1Kg。
四、工作原理：YLM710扩散硅压力变送器选用进口高精度、高稳定性压力敏感芯片。
敏感芯片采用先进的微机械刻蚀加工工艺在硅片上扩散四个电阻形成的四臂式惠斯登电桥，和具有温度补偿作用的高精度电阻封装而成。
由于压阻效应，四个桥臂电阻的阻值发生变化，电桥失衡，敏感元件输出一个对应压力变化的电信号。
输出的电信号通过放大和非线性矫正电路的补偿，产生与输入压力成线性对应关10mA输出）。
系的4-20mADC二线制标准信号。
（亦可O-五、使用与安装：1、压力变送器应尽量安装在温度波动小的地方，同时要避免振动和冲击。
2、压力变送器可直接安装在测量点上。
连接螺纹：M20×1.5或1/2-NPT。
特殊用途各种规格法兰接口（需用户特殊订货）。
3、变送器适用于各种一般腐蚀性液体及气体压力测量。
