CISCO PPP MP配置命令

CISCO路由器常用配置命令大全CISCO路由器常用配置命令大全Access-enable允许路由器在动态访问列表中创立临时访问列表入口Access-group把访问控制列表(ACL)应用到接口上Access-list定义一个标准的IP ACLAccess-template在连接的路由器上手动替换临时访问列表入口Appn向APPN子系统发送命令Atmsig 执行ATM信令命令B 手动引导操作系统Bandwidth 设置接口的带宽Banner motd 指定日期信息标语Bfe 设置突发事件手册模式Boot system 指定路由器启动时加载的系统映像Calendar 设置硬件日历Cd 更改路径Cdp enable 允许接口运行CDP协议Clear 复位功能Clear counters 去除接口计数器Clear interface 重新启动接口上的件逻辑Clockrate 设置串口硬件连接的时钟速率，如网络接口模块和接口处理器能承受的速率 Cmt 开启/关闭FDDI连接收理功能Config-register 修改配置存放器设置Configure 允许进入存在的配置模式，在中心站点上维护并保存配置信息Configure memory 从NVRAM加载配置信息Configure terminal 从终端进展手动配置Connect 翻开一个终端连接Copy 复制配置或映像数据Copy flash tftp 备份系统映像文件到TFTP效劳器Copy running-config startup-config 将RAM中的当前配置存储到NVRAMCopy running-config tftp 将RAM中的当前配置存储到网络TFTP效劳器上Copy tftp flash 从TFTP效劳器上下载新映像到FlashCopy tftp running-config 从TFTP效劳器上下载配置文件Debug 使用调试功能Debug dialer 显示接口在拨什么号及诸如此类的信息Debug ip rip 显示RIP路由选择更新数据Debug ipx routing activity 显示关于路由选择协议(RIP)更新数据包的信息Debug ipx sap 显示关于SAP〔业务通告协议〕更新数据包信息Debug isdn q921 显示在路由器D通道ISDN接口上发生的数据链路层〔第2层〕的访问过程Debug ppp 显示在实施PPP中发生的业务和交换信息delete 删除文件Deny 为一个已命名的IP ACL设置条件Dialer idle-timeout 规定线路断开前的空闲时间的长度Dialer map 设置一个串行接口来呼叫一个或多个地点Dialer wait-for-carrier-time 规定花多长时间等待一个载体Dialer-group 通过对属于一个特定拨号组的接口进展配置来访问控制Dialer-list protocol 定义一个数字数据承受器〔DDR〕拨号表以通过协议或ACL与协议的组合来控制控制拨号Dir 显示给定设备上的文件Disable 关闭特许模式Disconnect 断开已建立的连接Enable 翻开特许模式Enable password 确定一个密码以防止对路由器非授权的访问Enable password 设置本地口令控制不同特权级别的访问Enable secret 为enable password命令定义额外一层平安性 (强制平安，密码非明文显示)Encapsulation frame-relay 启动帧中继封装Encapsulation novell-ether 规定在网络段上使用的Novell独一无二的格式Encapsulation PPP 把PPP设置为由串口或ISDN接口使用的封装方法Encapsulation sap 规定在网络段上使用的以太网802.2格式Cisco的密码是sapEnd 退出配置模式Erase 删除闪存或配置缓存Erase startup-config 删除NVRAM中的内容Exec-timeout 配置EXEC命令解释器在检测到用户输入前所等待的时间Exit 退出所有配置模式或者关闭一个激活的终端会话和终止一个EXECExit 终止任何配置模式或关闭一个活动的对话和完毕EXECformat 格式化设备Frame-relay local-dlci 为使用帧中继封装的串行线路启动本地管理接口〔LMI〕Help 获得交互式帮助系统History 查看历史记录Hostname 使用一个主机名来配置路由器，该主机名以提示符或者缺省文件名的方式使用Interface 设置接口类型并且输入接口配置模式Interface 配置接口类型和进入接口配置模式Interface serial 选择接口并且输入接口配置模式Ip access-group 控制对一个接口的访问Ip address 设定接口的网络逻辑地址Ip address 设置一个接口地址和子网掩码并开始IP处理Ip default-network 建立一条缺省路由Ip domain-lookup 允许路由器缺省使用DNSIp host 定义静态主机名到IP地址映射Ip name-server 指定至多6个进展名字-地址解析的效劳器地址Ip route 建立一条静态路由Ip unnumbered 在为给一个接口分配一个明确的IP地址情况下，在串口上启动互联网协议〔IP〕的处理过程Ipx delay 设置点计数Ipx ipxwan 在串口上启动IPXWAN协议Ipx maximum-paths 当转发数据包时设置Cisco IOS软件使用的等价路径数量Ipx network 在一个特定接口上启动互联网数据包交换〔IPX〕的路由选择并且选择封装的类型〔用帧封装〕Ipx router 规定使用的路由选择协议Ipx routing 启动IPX路由选择Ipx sap-interval 在较慢的链路上设置较不频繁的SAP〔业务广告协议〕更新Ipx type-20-input-checks 限制对IPX20类数据包播送的传播的承受Isdn spid1 在路由器上规定已经由ISDN业务供给商为B1信道分配的业务简介号〔SPI D〕Isdn spid2 在路由器上规定已经由ISDN业务供给商为B2信道分配的业务简介号〔SPI D〕Isdntch-type 规定了在ISDN接口上的中央办公区的交换机的类型Keeplive 为使用帧中继封装的串行线路LMI〔本地管理接口〕机制Lat 翻开LAT连接Line 确定一个特定的线路和开始线路配置Line concole 设置控制台端口线路Line vty 为远程控制台访问规定了一个虚拟终端Lock 锁住终端控制台Login 在终端会话登录过程中启动了密码检查Login 以某用户身份登录，登录时允许口令验证Logout 退出EXEC模式Mbranch 向下跟踪组播地址路由至终端Media-type 定义介质类型Metric holddown 把新的IGRP路由选择信息与正在使用的IGRP路由选择信息隔离一段时间Mrbranch 向上解析组播地址路由至枝端Mrinfo 从组播路由器上获取邻居和版本信息Mstat 对组播地址屡次路由跟踪后显示统计数字Mtrace 由源向目标跟踪解析组播地址路径Name-connection 命名已存在的网络连接Ncia 开启/关闭NCIA效劳器Network 把一个基于NIC的地址分配给一个与它直接相连的路由器把网络与一个IGRP的路由选择的过程联系起来在IPX路由器配置模式下，在网络上启动加强的IGRPNetwork 指定一个和路由器直接相连的网络地址段Network-number 对一个直接连接的网络进展规定No shutdown 翻开一个关闭的接口Pad 开启一个X.29 PAD连接Permit 为一个已命名的IP ACL设置条件Ping 把ICMP响应请求的数据包发送网络上的另一个节点检查主机的可达性和网络的连通性对网络的根本连通性进展诊断Ping 发送回声请求，诊断根本的网络连通性[NextPage]Ppp 开始IETF点到点协议Ppp authentication 启动Challenge握手鉴权协议〔CHAP〕或者密码验证协议〔PAP〕或者将两者都启动，并且对在接口上选择的CHAP和PAP验证的顺序进展规定Ppp chap hostname 当用CHAP进展身份验证时，创立一批好似是同一台主机的拨号路由器Ppp chap password 设置一个密码，该密码被发送到对路由器进展身份验证的主机命令对进入路由器的用户名/密码的数量进展了限制Ppp pap sent-username 对一个接口启动远程PAP支持，并且在PAP对同等层请求数据包验证过程中使用sent-username和passwordProtocol 对一个IP路由选择协议进展定义，该协议可以是RIP，内部网关路由选择协议〔IGRP〕，开放最短路径优先〔OSPF〕，还可以是加强的IGRPPwd 显示当前设备名Reload 关闭并执行冷启动；重启操作系统Rlogin 翻开一个活动的网络连接Router 由第一项定义的IP路由协议作为路由进程，例如：router rip 选择RIP作为路由协议Router igrp 启动一个IGRP的路由选择过程Router rip 选择RIP作为路由选择协议Rsh 执行一个远程命令Sdlc 发送SDLC测试帧Send 在tty线路上发送消息Service password-encryption 对口令进展加密Setup 运行Setup命令Show 显示运行系统信息Show access-lists 显示当前所有ACL的内容Show buffers 显示缓存器统计信息Show cdp entry 显示CDP表中所列相邻设备的信息Show cdp interface 显示翻开的CDP接口信息Show cdp neighbors 显示CDP查找进程的结果Show dialer 显示为DDR〔数字数据承受器〕设置的串行接口的一般诊断信息Show flash 显示闪存的布局和内容信息Show frame-relay lmi 显示关于本地管理接口〔LMI〕的统计信息Show frame-relay map 显示关于连接的当前映射入口和信息Show frame-relay pvc 显示关于帧中继接口的永久虚电路〔pvc〕的统计信息Show hosts 显示主机名和地址的缓存列表Show interfaces 显示设置在路由器和访问效劳器上所有接口的统计信息Show interfaces 显示路由器上配置的所有接口的状态Show interfaces serial 显示关于一个串口的信息Show ip interface 列出一个接口的IP信息和状态的小结Show ip interface 列出接口的状态和全局参数Show ip protocols 显示活动路由协议进程的参数和当前状态Show ip route 显示路由选择表的当前状态Show ip router 显示IP路由表信息Show ipx interface 显示Cisco IOS软件设置的IPX接口的状态以及每个接口中的参数Show ipx route 显示IPX路由选择表的内容Show ipx servers 显示IPX效劳器列表Show ipx traffic 显示数据包的数量和类型Show isdn active 显示当前呼叫的信息，包括被叫号码、建立连接前所花费的时间、在呼叫期间使用的自动化操作控制〔AOC〕收费单元以及是否在呼叫期间和呼叫完毕时提供A OC信息Show isdn ststus 显示所有isdn接口的状态、或者一个特定的数字信号链路〔DSL〕的状态或者一个特定isdn接口的状态Show memory 显示路由器内存的大小，包括空闲内存的大小Show processes 显示路由器的进程Show protocols 显示设置的协议Show protocols 显示配置的协议。

思科路由器交换机配置命令1思科路由器常用配置命令一览表：1、Exec commands:<1-99> 恢复一个会话bfe 手工应急模式设置clear 复位功能clock 管理系统时钟configure 进入设置模式connect 打开一个终端copy 从tftp服务器拷贝设置文件或把设置文件拷贝到tftp服务器上debug 调试功能disable 退出优先命令状态disconnect 断开一个网络连接enable 进入优先命令状态erase 擦除快闪内存exit 退出exce模式help 交互帮助系统的描述lat 打开一个本地传输连接lock 锁定终端login 以一个用户名登录logout 退出终端mbranch 向树形下端分支跟踪多路由广播mrbranch 向树形上端分支跟踪反向多路由广播name-connection 给一个存在的网络连接命名no 关闭调试功能pad 打开X.29 PAD连接ping 发送回显信息ppp 开始点到点的连接协议reload 停机并执行冷启动resume 恢复一个活动的网络连接rlogin 打开远程注册连接rsh 执行一个远端命令send 发送信息到另外的终端行setup 运行setup命令show 显示正在运行系统信息slip 开始SLIP协议start-chat 在命令行上执行对话描述systat 显示终端行的信息telnet 远程登录terminal 终端行参数test 测试子系统内存和端口tn3270 打开一个tin3270连接trace 跟踪路由到目的地undebug 退出调试功能verify 验证检查闪烁文件的总数where 显示活动的连接which-route 执行OSI路由表查找并显示结果write 把正在运行的设置写入内存、网络、或终端x3 在PAD上设置X.3参数xremote 进入xremote模式2、#show ?access-expression 显示访问控制表达式access-lists 显示访问控制表apollo Apollo 网络信息appletalk Apple Talk 信息arap 显示Appletalk 远端通道统计arp 地址解析协议表async 访问路由接口的终端行上的信息bridge 前向网络数据库buffers 缓冲池统计clns CLNS网络信息clock 显示系统时钟cmns 连接模式网络服务信息compress 显示压缩状态configuration 非易失性内存的内容controllers 端口控制状态debugging 调试选项状态decnet DEC网络信息dialer 拨号参数和统计dnsix 显示Dnsix/DMPP信息entry 排队终端入口extended 扩展端口信息flash 系统闪烁信息flh-log 闪烁装载帮助日志缓冲区frame-relay 帧中继信息history 显示对话层历史命令hosts IP域名，查找方式，名字服务，主机表interfaces 端口状态和设置ip IP信息ipx Novell IPX信息isis IS-IS路由信息keymap 终端键盘映射lat DEC LAT信息line 终端行信息llc2 IBM LLC2 环路信息lnm IBM 局网管理local-ack 本地认知虚环路memory 内存统计netbios-cache NetBios命名缓冲存贮器内存node 显示已知LAT 节点ntp 网络时间协议processes 活动进程统计protocols 活动网络路由协议queue 显示队列内容queueing 显示队列设置registry 功能注册信息rhosts 远程主机文件rif RIF存贮器入口route-map 路由器信息sdlle 显示sdlc-llc2转换信息services 已知LAT服务sessions 远程连接信息smds SMDS信息source-bridge 源网桥参数和统计spanning-tree 跨越树形拓朴stacks 进程堆栈应用standby 热支持协议信息stun STUN状态和设置subsystem 显示子系统tcp TCP连接状态terminal 显示终端设置tn3270 TN3270 设置translate 协议转换信息ttycap 终端容易表users 显示终端行的信息version 系统硬、软件状态vines VINES信息whoami 当前终端行信息x25 X.25信息xns XNS信息xermote Xremote统计3、#config ?Memory 从非易失性内存设置Network 从TFTP网络主机设置Overwrite-network 从TFTP网络主机设置覆盖非易失性内存Terminal 从终端设置4、Configure commads:Access-list 增加一个访问控制域Apollo Apollo全局设置命令appletalk Appletalk 全局设置命令arap Appletalk远程进出协议arp 设置一个静态ARP入口async-bootp 修改系统启动参数autonomous-system 本地所拥有的特殊自治系统成员banner 定义注册显示信息boot 修改系统启动时参数bridge 透明网桥buffers 调整系统缓冲池参数busy-message 定义当连接主机失败时显示信息chat-script 定义一个调制解调器对话文本clns 全局CLNS设置子命令clock 设置时间时钟config-register 定义设置寄存器decnet 全局DEC网络设置子命令default-value 缺省字符位值dialer-list 创建一个拨号清单入口dnsix-nat 为审计提供DMDM服务enable 修改优先命令口令end 从设置模式退出exit 从设置模式退出frame-relay 全局帧中继设置命令help 交互帮助系统的描述hostname 设置系统网络名iterface 选择设置的端口ip 全局地址设置子命令ipx Novell/IPX全局设置命令keymap 定义一个新的键盘映射lat DEC本地传输协议line 设置终端行lnm IBM局网管理locaddr-priority-list 在LU地址上建立优先队列logging 修改注册（设备）信息login-string 定义主机指定的注册字符串map-class 设置静态表类map-list 设置静态表清单menu 定义用户接口菜单mop 设置DEC MOP服务器netbios NETBIOS通道控制过滤no 否定一个命令或改为缺省设置ntp 设置NTPpriority-list 建立特权列表prompt 设置系统提示符queue-list 建立常规队列列表rcmd 远程命令设置命令rcp-enable 打开Rep服务rif 源路由进程router-map 建立路由表或进入路由表命令模式router 打开一个路由进程rsh-enable 打开一个RSH服务sap-priority-list 在SAP或MAC地址上建立一个优先队列service 修改网络基本服务snmp-server 修改SNMP参数state-machine 定义一个TCP分配状态的机器stun STUN全局设置命令tacacs-server 修改TACACS队列参数terminal-queue 终端队列命令tftp-server 为网络装载请求提供TFTP服务tn3270 tn3270设置命令translate 解释全局设置命令username 建立一个用户名及其权限vines VINES全局设置命令x25 X.25 的第三级x29 X.29 命令xns XNS 全局设置命令xremote 设置Xremote5、(config)#ipGlobal IP configuration subcommands:Accounting-list 选择保存IP记帐信息的主机Accounting-threshold 设置记帐入口的最大数accounting-transits 设置通过入口的最大数alias TCP端口的IP地址取别名as-path BGP自治系统路径过滤cache-invalidate-delay 延迟IP路由存贮池的无效classless 跟随无类前向路由规则default-network 标志网络作为缺省网关候选default-gateway 指定缺省网（如果没有路由IP）domain-list 完成无资格主机的域名domain-lookup 打开IP域名服务系统主机转换domain-name 定义缺省域名forward-protocol 控制前向的、物理的、直接的IP广播host 为IP主机表增加一个入口host-routing 打开基于主机的路由（代理ARP和再定向）hp-host 打开HP代理探测服务mobile-host 移动主机数据库multicast-routing 打开前向IPname-server 指定所用名字服务器的地址ospf-name-lookup 把OSPF路由作为DNS名显示pim PIM 全局命令route 建立静态路由routing 打开IP路由security 指定系统安全信息source-route 根据源路由头的选择处理包subnet-zero 允许子网0子网tcp 全局TCP参数2思科交换机常用配置命令switch> 用户模式1：进入特权模式 enableswitch> enableswitch#2：进入全局配置模式 configure terminalswitch> enableswitch＃c onfigure terminalswitch(conf)#3：交换机命名hostname aptech2950 以aptech2950为例switch> enableswitch＃c onfigure terminalswitch(conf)#hostname aptch-2950aptech2950(conf)#4：配置使能口令 enable password cisco 以cisco为例switch> enableswitch＃c onfigure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# enable password cisco5：配置使能密码 enable secret ciscolab 以cicsolab为例switch> enableswitch＃c onfigure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# enable secret ciscolab6：设置虚拟局域网vlan 1 interface vlan 1switch> enableswitch＃c onfigure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# interface vlan 1aptech2950(conf-if)#ip address 192.168.1.1 255.255.255.0 配置交换机端口ip和子网掩码aptech2950(conf-if)#no shut 是配置处于运行中aptech2950(conf-if)#exitaptech2950(conf)#ip default-gateway 192.168.254 设置网关地址7：进入交换机某一端口interface fastehernet 0/17 以17端口为例switch> enableswitch＃c onfigure terminalswitch(conf)#hostname aptch2950aptech2950(conf)# interface fastehernet 0/17aptech2950(conf-if)#8：查看命令 showswitch> enableswitch# show version 察看系统中的所有版本信息show interface vlan 1 查看交换机有关ip 协议的配置信息show running-configure 查看交换机当前起作用的配置信息show interface fastethernet 0/1 察看交换机1接口具体配置和统计信息show mac-address-table 查看mac地址表show mac-address-table aging-time 查看mac地址表自动老化时间9：交换机恢复出厂默认恢复命令switch> enableswitch# erase startup-configureswitch# reload10：双工模式设置switch> enableswitch＃c onfigure terminalswitch2950(conf)#hostname aptch-2950aptech2950(conf)# interface fastehernet 0/17 以17端口为例aptech2950(conf-if)#duplex full/half/auto 有full , half, auto 三个可选项11：cdp相关命令switch> enableswitch# show cdp 查看设备的cdp全局配置信息show cdp interface fastethernet 0/17 查看17端口的cdp配置信息show cdp traffic 查看有关cdp包的统计信息show cdp nerghbors 列出与设备相连的cisco设备12：csico2950的密码恢复拔下交换机电源线。

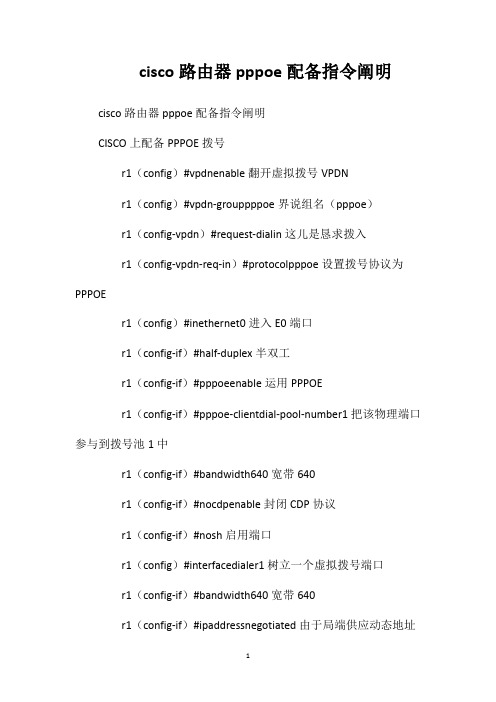

cisco路由器pppoe配备指令阐明cisco路由器pppoe配备指令阐明CISCO上配备PPPOE拨号r1（config）#vpdnenable翻开虚拟拨号VPDNr1（config）#vpdn-grouppppoe界说组名（pppoe）r1（config-vpdn）#request-dialin这儿是恳求拨入r1（config-vpdn-req-in）#protocolpppoe设置拨号协议为PPPOEr1（config）#inethernet0进入E0端口r1（config-if）#half-duplex半双工r1（config-if）#pppoeenable运用PPPOEr1（config-if）#pppoe-clientdial-pool-number1把该物理端口参与到拨号池1中r1（config-if）#bandwidth640宽带640r1（config-if）#nocdpenable封闭CDP协议r1（config-if）#nosh启用端口r1（config）#interfacedialer1树立一个虚拟拨号端口r1（config-if）#bandwidth640宽带640r1（config-if）#ipaddressnegotiated由于局端供应动态地址r1（config-if）#ipmtu1492批改MTU值适用于ADSL网络，默许为1500,咱们要批改为1452r1（config-if）#iptcpadjust-mss1452IP的TCP调整r1（config-if）#ipnatoutside启用NAT改换，设置外网端口为外部网r1（config-if）#dialerpool1运用拨号池，由于ETH0参与到拨号池，实习运用ETH0r1（config-if）#dialeridle-timeout0拨号放置-超时0（坚持联接）r1（config-if）#dialerhold-queue十0断线了能够坚持十0个封包r1（config-if）#dialerpersistent不断线拨号r1（config-if）#dialer-group1r1（config-if）#encapsulationPPp运用PPP的帧格局r1（config-if）#PPpauthenticationpapchapcallin设置拨号的验证办法为PAP和CHAPr1（config-if）#ppppapsent-usernamebj147258password123456上网帐号和暗码r1（config-if）#nocdpenable不走CDPr1（config-if）#noipmroute-cache是封闭活络沟通。

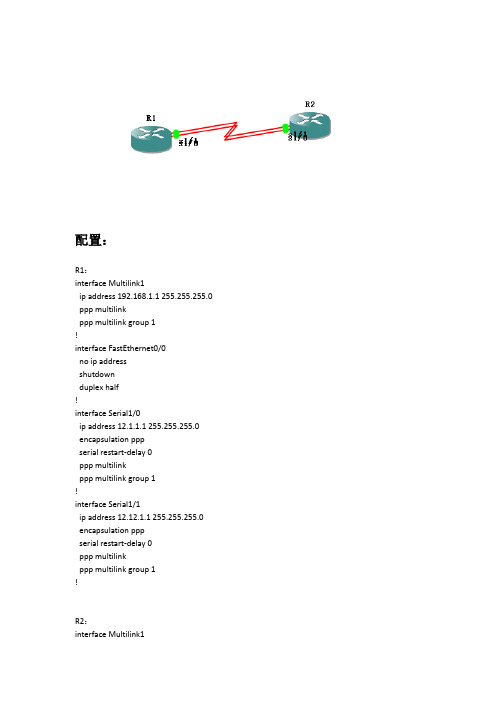

配置：R1：interface Multilink1ip address 192.168.1.1 255.255.255.0 ppp multilinkppp multilink group 1!interface FastEthernet0/0noip addressshutdownduplex half!interface Serial1/0ip address 12.1.1.1 255.255.255.0 encapsulationpppserial restart-delay 0ppp multilinkppp multilink group 1!interface Serial1/1ip address 12.12.1.1 255.255.255.0 encapsulationpppserial restart-delay 0ppp multilinkppp multilink group 1!R2：interface Multilink1ip address 192.168.1.2 255.255.255.0ppp multilinkppp multilink group 1!interface FastEthernet0/0noip addressshutdownduplex half!interface Serial1/0ip address 12.1.1.2 255.255.255.0encapsulationpppserial restart-delay 0ppp multilinkppp multilink group 1!interface Serial1/1ip address 12.12.1.2 255.255.255.0encapsulationpppserial restart-delay 0ppp multilinkppp multilink group 1!注意：配置时先不要no掉ip地址，用于远程登录验证：R1#show ppp multilinkMultilink1, bundle name is R2Bundle up for 00:01:33, total bandwidth 3088, load 1/255 Receive buffer limit 24384 bytes, frag timeout 1000 ms0/0 fragments/bytes in reassembly list0 lost fragments, 7 reordered0/0 discarded fragments/bytes, 0 lost received0x1B received sequence, 0x1A sent sequence Member links: 2 active, 0 inactive (max not set, min not set) Se1/1, since 00:01:33Se1/0, since 00:01:00R1#show inter multilink 1Multilink1 is up, line protocol is upHardware is multilink group interfaceInternet address is 192.168.1.1/24MTU 1500 bytes, BW 3088 Kbit, DLY 100000 usec,reliability 249/255, txload 1/255, rxload 1/255Encapsulation PPP, LCP Open, multilink OpenOpen: IPCP, CDPCP, loopback not setKeepalive set (10 sec)DTR is pulsed for 2 seconds on resetLast input 00:00:02, output never, output hang neverLast clearing of "show interface" counters 00:06:52Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0 Queueing strategy: fifoOutput queue: 0/40 (size/max)5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec34 packets input, 3250 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants, 0 throttles22 input errors, 0 CRC, 22 frame, 0 overrun, 0 ignored, 0 abort36 packets output, 3199 bytes, 0 underruns0 output errors, 0 collisions, 2 interface resets0 output buffer failures, 0 output buffers swapped out0 carrier transitionsR2#show inter multilink 1Multilink1 is up, line protocol is upHardware is multilink group interfaceInternet address is 192.168.1.2/24MTU 1500 bytes, BW 3088 Kbit, DLY 100000 usec,reliability 235/255, txload 1/255, rxload 1/255Encapsulation PPP, LCP Open, multilink OpenOpen: IPCP, CDPCP, loopback not setKeepalive set (10 sec)DTR is pulsed for 2 seconds on resetLast input 00:00:37, output never, output hang neverLast clearing of "show interface" counters 00:09:00Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0 Queueing strategy: fifoOutput queue: 0/40 (size/max)5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec37 packets input, 5012 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants, 0 throttles26 input errors, 0 CRC, 26 frame, 0 overrun, 0 ignored, 0 abort38 packets output, 4991 bytes, 0 underruns0 output errors, 0 collisions, 1 interface resets0 output buffer failures, 0 output buffers swapped out0 carrier transitionsR2#show ppp muMultilink1, bundle name is R1Bundle up for 00:07:42, total bandwidth 3088, load 1/255Receive buffer limit 24384 bytes, frag timeout 1000 ms0/0 fragments/bytes in reassembly list0 lost fragments, 12 reordered0/0 discarded fragments/bytes, 0 lost received0x26 received sequence, 0x27 sent sequenceMember links: 2 active, 0 inactive(max not set, min not set)Se1/1, since 00:07:43Se1/0, since 00:07:11R2#show ip inter brR2#show ip inter briefAny interface listed with OK? value "NO" does not have a valid configurationInterface IP-Address OK? Method Status Protocol FastEthernet0/0 unassigned YES unset administratively down down Serial1/0 12.1.1.2 YES manual up up Serial1/1 12.12.1.2 YES manual up up Serial1/2 unassigned YES unset administratively down down Serial1/3 unassigned YES unset administratively down down Serial1/4 unassigned YES unset administratively down down Serial1/5 unassigned YES unset administratively down down Serial1/6 unassigned YES unset administratively down down Serial1/7 unassigned YES unset administratively down down Multilink1 192.168.1.2 YES manual up up Virtual-Access1 unassigned NO TFTP down down R2#。

CISCO路由器常用配置命令1.启动接口，分配IP地址：router>router> enablerouter#router# configure terminalrouter(config)#router(config)# interface Type Portrouter(config-if)# no shutdownrouter(config-if)# ip address IP-Address Subnet-Maskrouter(config-if)# ＾z2.配置RIP路由协议：30秒更新一次router(config)# router riprouter(config-if)# network Network-Number <--通告标准A,B,C类网-->router(config-if)# ＾z3.配置IGRP路由协议：90秒更新一次router(config)# router igrp AS-Number <-- AS-Number范围1～65535-->router(config-if)# network Network-Number <--通告标准A,B,C类网-->router(config-if)# ＾z4.配置Novell IPX路由协议：Novell RIP 60秒更新一次router(config)# ipx routing [node address]router(config)# ipx maximum-paths Paths <--设置负载平衡，范围1～512-->router(config)# interface Type Portrouter(config-if)# ipx network Network-Number [encapsulation encapsulation-type] [secondary] <--通告标准A,B,C类网-->router(config-if)# ＾z5.配置DDR：router(config)# dialer-list Group-Number protocol Protocol-Type permit [list ACL-Number] router(config)# interface bri 0router(config-if)# dialer-group Group-Numberrouter(config-if)# dialer map Protocol-Type Next-Hop-Address name Hostname Telphone-Numberrouter(config-if)# ＾z6.配置ISDN：router(config)# isdn swith-type Swith-Type <--配置ISDN交换机类型，中国使用basic-net3-->router(config-if)# ＾z7.配置Frame Relay：router(config-if)# encapsulation frame-relay [cisco | ietf ]router(config-if)# frame-relay lmi-type [ansi | cisco | q933a ]router(config-if)# bandwidth kilobitsrouter(config-if)# frame-relay invers-arp [ Protocol ] [dlci ]8.<--配置静态Invers ARP表：router(config)# frame-relay Protocol Protocol-Address DLCI [ Broadcast ] [ ietf | cisco ] [ payload-compress | packet-by-packet ]--><--设置Keepalive间隔：router(config-if)# keepalive Number--><--为本地接口指定DLCI：router(config-if)# frame-lelay local-dlci Number--><--子接口配置：router(config-if)# interface Type Port.Subininterface-Number [ multipoint | point-to-point ] router(config-subif)# ip unnumbered Interfacerouter(config-subif)# frame-lelay local-dlci Number-->router(config-if)# ＾z9.配置标准ACL：router(config)# access-list Access-List-Number [ permit | deny ] source [ source-mask ] <-- Access-List-Number 范围：1～99标准ACL；100～199扩展ACL；800～899标准IPX ACL；900～999扩展IPX ACL；1000~1099 IPX SAP ACL；600～699Apple Talk ACL--> router(config)# interface Type Portrouter(config-if)# ip access-group Access-List-Number [ in | out ]router(config-if)# ＾z配置扩展ACL：router(config)# access-list Access-List-Number [ permit | deny ] [ Protocol | Protocol-Number ] source source-wildcard [ Source-Port ] destination destination-wildcard [ Destination-Port ] [ established ]router(config)# interface Type Portrouter(config-if)# ip access-group Access-List-Number [ in | out ]router(config-if)# ＾z配置命名ACL：router(config)# ip access-list [ standard | extended ] ACL-Namerouter(config [ std- | ext- ] nacl)# [ permit | deny ] [ IP-Access-List-Test-Conditions ]router(config [ std- | ext- ] nacl)# no [ permit | deny ] [ IP-Access-List-Test-Conditions ]router(config [ std- | ext- ] nacl)# ＾zrouter(config)# interface Type Portrouter(config-if)# ip access-group [ACL-Name | 1~199 ] [ in | out ]router(config-if)# ＾z10.配置DCE时钟：router# show controllers Type Port <--确定DCE接口-->router(confin-if)# clock rate 64000 <--进入DCE接口设置时钟速率-->router(config-if)# ＾z配置PPP协议：router(config)# username Name password Set-Password-Here <--验证方建立数据库-->router(config)# interface Type Portrouter(config-if)# encapsulation ppp <--启动PPP协议-->router(config-if)# ppp outhentication [ chap | chap pap | pap chap | pap ] <--选择PPP认证--> router(config-if)# ppp pap sent-username Name password Password <--发送验证信息--> router(config-if)# ＾z11.PAP单向认证配置实例：验证方：router-server(config)# username Client password 12345 <--验证方建立数据库-->router-server(config)# interface serial 0router-server(config-if)# encapsulation ppprouter-server(config-if)# ppp authentication pap <--选择使用PAP实现PPP认证-->router-server(config-if)# ＾z被验证方：router-client(config-if)# encapsulation ppprouter-client(config-if)# ppp pap sent-username Client password 12345 <--发送验证信息--> router-client(config-if)# ＾zPAP双向认证配置实例：路由器A：routerA(config)# username B password 12345routerA(config)# interface serial 0routerA(config-if)# encapsulation ppprouterA(config-if)# ppp authentication paprouterA(config-if)# ppp pap sent-username A password 54321routerA(config-if)# ＾z路由器B：routerB(config)# username A password 54321routerB(config)# interface serial 1routerB(config-if)# encapsulation ppprouterB(config-if)# ppp authentication paprouterB(config-if)# ppp pap sent-username B password 12345routerB(config-if)# ＾z12.CHAP单向认证配置实例：验证方：router-server(config)# username router-client password 12345router-server(config)# interface serial 0router-server(config-if)# encapsulation ppprouter-server(config-if)# ppp authentication chaprouter-server(config-if)# ＾z被验证方：router-client(config-if)# encapsulation ppprouter-client(config-if)# ppp authentication chaprouter-client(config-if)# ppp chap hostname router-clientrouter-client(config-if)# ppp chap password 12345router-client(config-if)# ＾zCHAP双向认证配置实例：路由器A：routerA(config)# username routerB password 12345routerA(config)# interface serial 0routerA(config-if)# encapsulation ppprouterA(config-if)# ppp authentication chaprouterA(config-if)# ppp chap hostname routerArouterA(config-if)# ppp chap password 54321routerA(config-if)# ＾z路由器B：routerB(config)# username routerA password 54321routerB(config)# interface serial 1routerB(config-if)# encapsulation ppprouterB(config-if)# ppp authentication chaprouterB(config-if)# ppp chap hostname routerBrouterB(config-if)# ppp chap password 12345routerB(config-if)# ＾zTelnet使用：routerA# terminal monitor <--可以传回在远端主机执行Debug命令的结果-->routerA# telnet IP-Address [ Router-Name ] <--Telnet到指定的地址或名字的主机-->routerB# [ exit | logout ] <--退出Telnet-->routerB# ++<6>再按<--挂起Telnet-->routerA# show sessions <--显示当前所有Telnet的信息，包括Connect-Number -->routerA# Connect-Number <--返回指定的Telnet连接-->routerA# disconnect IP-Address [ Router-Name ] <--断开指定地址或名字的主机的连接--> routerA# show user <--显示Telnet到本机的连接信息-->routerA# clear line [ 0 | 1 | 2 | 3 | 4 ] <--断开指定Telnet到本机的连接-->13.禁止任何Telnet到本机：router(config)# line vty 0 4router(config-line)# access-class ACL-Numberrouter(config)# ＾z设置主机名：router(config)# hostname Set-Hostnamerouter(config)# ＾zrouter(config)# ＾z设置用户模式密码：router(config)# line console 0router(config-line)# loginrouter(config-line)# password Set-Passwordrouter(config-line)# ＾z设置Telnet密码：router(config)# line vty 0 4router(config-line)# loginrouter(config-line)# password Set-Passwordrouter(config-line)# ＾z设置特权模式密码：router(config)# enable password Set-Password <--不加密的密码，明码。

干货！思科网络设备配置命令大全础配置1思科设备管理基础命令enable 从用户模式进入特权模式configure terminal 进入配置模式interface g0/0进入千兆以太网接口g0/0ip address 172.16.0.1 255.255.0.0配置接口的 ip 地址no shutdown 开启接口line vty 0 4进入虚拟终端 vty 0 - vty 4password CISCO配置认证密码login 用户要进入路由器，需要先进行登录exit 退回到上一级模式enable password CISCO配置进入特权模式的密码，密码不加密end 直接回到特权模式show int g0/0 显示 g0/0 接口的信息hostname Terminal-Server 配置路由器的主机名enable secret ccielab 配置进入特权模式的密码，密码加密no ip domain-lookup 路由器不使用 DNS 服务器解析主机的 IP地址logging synchronous 路由器上的提示信息进行同步，防止信息干扰我们输入命令no ip routing 关闭路由器的路由功能ip default-gateway 10.1.14.254 配置路由器访问其他网段时所需的网关show line 显示各线路的状态line 33 48 进入 33-48 线路模式transport input all 允许所有协议进入线路int loopback0 进入 loopback0 接口ip host R1 2033 1.1.1.1 为 1.1.1.1 主机起一个主机名alias exec cr1 clear line 33 为命令起一个别名privilege exec level 0 clear line把命令 clear line 的等级改为 0,在用户模式下也可以执行它banner motd 设置用户登录路由器时的提示信show ip int brief 查看接口状态2VLAN相关命令vlan X 创建VLAN Xname SPOTO 将VLAN X命名为SPOTOexit 退出当前模式interface e0/0 进入以太网接口e0/0switchport mode access 将二层接口设置为接入模式switchport access vlan X 将接口划入vlan Xinterface e0/1switchport trunk encapsulation dot1q trunk链路封装协议为 802.1qswitchport mode trunk 将二层接口配置模式为 trunkswitchport trunk allow vlan X trunk接口单独放行某个 vlan。

路由器ppp协议配置和认证：Router 0 的配置：--- System Configuration Dialog ---Continue with configuration dialog? [yes/no]: noPress RETURN to get started!Router>enRouter>enableRouter#confRouter#configureRouter#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#intRouter(config)#interface fRouter(config)#interface fastEthernet 0/0Router(config-if)#ip addRouter(config-if)#ip address 2.2.2.1 255.0.0.0Router(config-if)#no shutRouter(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#intRouter(config)#interface sRouter(config)#interface serial 0/0Router(config-if)#ip addRouter(config-if)#ip address 1.1.1.1 255.0.0.0Router(config-if)#nos hutRouter(config-if)#no shutRouter(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0, changed state to downRouter(config-if)#Router(config-if)#%LINK-5-CHANGED: Interface Serial0/0, changed state to upRouter(config-if)#exitRouter(config)#ip routRouter(config)#ip route 3.3.3.0 255.0.0.0 sRouter(config)#ip route 3.3.3.0 255.0.0.0 serial 0/0Router(config)#nos hutRouter(config)#no shutRouter(config)#end%SYS-5-CONFIG_I: Configured from console by consoleRouter#show ip rouRouter#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODR P - periodic downloaded static routeGateway of last resort is not setC 2.0.0.0/8 is directly connected, FastEthernet0/0Router#ping 3.3.3.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 3.3.3.2, timeout is 2 seconds: .....Success rate is 0 percent (0/5)Router#confRouter#configureRouter#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#intRouter(config)#interface sRouter(config)#interface serial 0/0Router(config-if)#enRouter(config-if)#encapsulation ?frame-relay Frame Relay networkshdlc Serial HDLC synchronousppp Point-to-Point protocolRouter(config-if)#encapsulation ppp ?<cr>Router(config-if)#encapsulation pppRouter(config-if)#?bandwidth Set bandwidth informational parametercdp CDP interface subcommandsclock Configure serial interface clockdelay Specify interface throughput delaydescription Interface specific descriptionencapsulation Set encapsulation type for an interfaceexit Exit from interface configuration modeframe-relay Set frame relay parametersip Interface Internet Protocol config commandskeepalive Enable keepaliveno Negate a command or set its defaultsppp Point-to-Point Protocolshutdown Shutdown the selected interfaceRouter(config-if)#no shutRouter(config-if)#no shutdownRouter(config-if)#exitRouter(config)#intRouter(config)#interface sRouter(config)#interface serial 0/0Router(config-if)#clRouter(config-if)#clock ?rate Configure serial interface clock speedRouter(config-if)#clock rRouter(config-if)#clock rate 64000Router(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to upnoshutRouter(config-if)#no shutRouter(config-if)#no shutdownRouter(config-if)#Router(config-if)#Router#confRouter#configureRouter#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface serial 0/0Router(config-if)#ppp ?authentication Set PPP link authentication methodpap Set PAP authentication parametersRouter(config-if)#ppp aRouter(config-if)#ppp authentication chRouter(config-if)#ppp authentication chap%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to downRouter(config-if)#exitRouter(config)#hoRouter(config)#hostname 111111(config)#enable password 112111(config)#?Configure commands:access-list Add an access list entrybanner Define a login bannerboot Modify system boot parameterscdp Global CDP configuration subcommandsclock Configure time-of-day clockconfig-register Define the configuration registercrypto Encryption moduledo To run exec commands in config modeenable Modify enable password parametersend Exit from configure modeexit Exit from configure modehostname Set system's network nameinterface Select an interface to configureip Global IP configuration subcommandsline Configure a terminal lineno Negate a command or set its defaultsrouter Enable a routing processservice Modify use of network based servicesusername Establish User Name Authentication111(config)#username 221 p111(config)#username 221 password 222111(config)#111(config)#Router 1 配置:--- System Configuration Dialog ---Continue with configuration dialog? [yes/no]: noPress RETURN to get started!Router>enRouter>enableRouter#confRouter#configureRouter#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#intRouter(config)#interfaceRouter(config)#interface fRouter(config)#interface fastEthernet 0/0Router(config-if)#ip addRouter(config-if)#ip address 3.3.3.1 255.0.0.0Router(config-if)#no shutRouter(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exitRouter(config)#intRouter(config)#interface fRouter(config)#interface sRouter(config)#interface serial 0/0Router(config-if)#ip addRouter(config-if)#ip address 2.2.2.2 255.0.0.0Router(config-if)#no shutRouter(config-if)#no shutdown%LINK-5-CHANGED: Interface Serial0/0, changed state to upRouter(config-if)#exitRouter(config)#ip rouRouter(config)#intRouter(config)#interface sRouter(config)#interface serial 0/0Router(config-if)#ip addRouter(config-if)#ip address 1.1.1.2 255.0.0.0Router(config-if)#nos hutRouter(config-if)#no shutRouter(config-if)#no shutdownRouter(config-if)#exitRouter(config)#ip rouRouter(config)#ip route 1.1.1.0 255.0.0.0 sRouter(config)#ip route 2.2.2.0 255.0.0.0 serial 0/0Router(config)#exit%SYS-5-CONFIG_I: Configured from console by consoleRouter#show ip rouRouter#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODR P - periodic downloaded static routeGateway of last resort is not setC 3.0.0.0/8 is directly connected, FastEthernet0/0Router#confRouter#configureRouter#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#intRouter(config)#interface sRouter(config)#interface serial 0/0Router(config-if)#enRouter(config-if)#encapsulation ?frame-relay Frame Relay networkshdlc Serial HDLC synchronousppp Point-to-Point protocolRouter(config-if)#encapsulation pppRouter(config-if)#no shutRouter(config-if)#no shutdownRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0, changed state to upRouter#Router#confRouter#configureRouter#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#intRouter(config)#interface sRouter(config)#interface serial 0/0Router(config-if)#ppp ?authentication Set PPP link authentication methodpap Set PAP authentication parametersRouter(config-if)#ppp auRouter(config-if)#ppp authentication ?chap Challenge Handshake Authentication Protocol <CHAP>pap Password Authentication Protocol <PAP>Router(config-if)#ppp authentication chRouter(config-if)#ppp authentication chapRouter(config-if)#no shutdownRouter(config-if)#exitRouter(config)#hosRouter(config)#hostname 221221(config)#enable ?password Assign the privileged level passwordsecret Assign the privileged level secret221(config)#enable p221(config)#enable password 222221(config)#us221(config)#username 111 ?password Specify the password for the user221(config)#username 111 pa221(config)#username 111 password 112?LINE221(config)#username 111 password 112 ?<cr>221(config)#username 111 password 112221(config)#221(config)#。

配置PPP验证时CISCO路由器CHAP认证配置-电脑资料本文详细的向大家描述了如何配置PPP验证和CHAP认证的配置，同时给出了配置的命令行，大家可以通过实例去了解一下配置过程，。

在配置PPP验证时有PAP和CHAP的选择，其中PAP为明文传送用户名和口令，不安全。

而CHAP则采用哈希值进行验证，口令不会在网上传送，所以安全性比较高。

CHAP认证也是CCNA课程PPP教学时所需掌握的基本配置，其配置如下：拓扑： RA DTE--------DCE RB--------------------------------------RA#conf tRA(config)#username RB password helloRA(config)#int s0RA(config-if)#encap pppRA(config-if)#ppp au chapRA(config-if)#end-------------------------------Router(config)#host RBRB(config)#username RA password helloRB(config)#int s0RB(config-if)#encap pppRB(config-if)#ppp auth chap%LINK-3-UPDOWN: Interface Serial0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to up------------------------------------------------------RA#sh int s0Serial0 is up, line protocol is up -------第一层二层UPHardware is HD64570Internet address is 1.1.1.1/30MTU 1500 bytes, BW 1544 Kbit, DLY 1000 usec, rely 255/255, load 1/255Encapsulation PPP, loopback not set, keepalive set (10 sec) LCP Open -----------打开Open: IPCP, CDPCP -----------打开Last input 00:00:00, output 00:00:00, output hang neverLast clearing of show interface counters neverQueueing strategy: fifo。

Cisco交换机命令大全
常用交换机路由器命令
思科交换机的命令大全
1.查ARP缓存show ip arp
2.查路由表show ip route
3.查看接口状态show interface gi1/0/1
4.查看配置信息show run
5.查看当前时间show clock
6.看软件版本show version
7.查看路由协议show ip protocol
8.打开rip调试命令debug ip rip
9.监测ppp链接状态和协商过程debug ppp packet
10.查看ospf邻居表show ip ospf nei
11.链路状态表show ip ospf database
12.查ospf配置show ip ospf
13.查ospf接口状态show ip ospf interface
14.查一条LSA通告信息show ip ospf database network
15.查看网络汇总show ip ospf database summary
16.列出所有路由通告LSA show ip ospf database router
17.ASBR汇总LSA通告show ip ospf database asbr-summary
18.查看AS外部LSA通告show ip ospf database extemal
19.查NSSA外部LSA通告信息show ip ospf database nssa-extemal
20.查看ospf数据包信息show ip ospf packet
21.清空路由表clear ip roite*。
