NB-IoT关键技术与特点
控制面优化
✓ 通过NAS消息传送数据包，减少终端、无线和网络信令； ✓ 两种转发机制：1) UE—MME—SCEF—CIoT Services ;
2) UE—MME—SGW/PGW —CIoT Services
© ZTE All rights reserved
秘密▲
NB-IoT关键技术与特点
NB IOT技术特点
✓ 海量连接 NB-IoT一个小区能够支持5万个连接，支持低延时敏感度、超低的设备成本、低设备功
耗和优化的网络架构； ✓ 深度覆盖
NB-IoT比LTE提升20dB增益，相当于发射功率提升了100倍，即覆盖能力提升了100倍， 就算在地下车库、地下室、地下管道等信号难以到达的地方也能覆盖到； ✓ 超低功耗
© ZTE All rights reserved
11
秘密▲
NB-IoT关键技术与特点
PSM省电模式（续）
如果周期性TAU为10分钟，设备每周上传一次数据，这样，两节5号电池可以用 132月（11年）之久。
© ZTE All rights reserved
12
秘密▲
NB-IoT关键技术与特点
扩展的不连续接收(DRX)
© ZTE All rights reserved
9
秘密▲
NB-IoT关键技术与特点
终端简化方案
为了降低设备复杂性和减小设备成本，NB-IoT定义了一系列的简化方案，主要包括
：
✓ 简化协议栈、简化RF；
✓ 简化基带处理复杂度，Re相lea对se 8于普通ReLleTaEse，8 基带R复ele杂ase度12降低R1e0le%ase，13射频降R低ele约ase6153%。
秘密▲
NB-IoT关键技术与特点
控制面优化
✓ 通过NAS消息传送数据包，减少终端、无线和网络信令； ✓ 两种转发机制：1) UE—MME—SCEF—CIoT Services ;
2) UE—MME—SGW/PGW —CIoT Services
© ZTE All rights reserved
秘密▲
NB-IoT关键技术与特点
NB IOT技术特点
✓ 海量连接 NB-IoT一个小区能够支持5万个连接，支持低延时敏感度、超低的设备成本、低设备功
耗和优化的网络架构； ✓ 深度覆盖
NB-IoT比LTE提升20dB增益，相当于发射功率提升了100倍，即覆盖能力提升了100倍， 就算在地下车库、地下室、地下管道等信号难以到达的地方也能覆盖到； ✓ 超低功耗
© ZTE All rights reserved
11
秘密▲
NB-IoT关键技术与特点
PSM省电模式（续）
如果周期性TAU为10分钟，设备每周上传一次数据，这样，两节5号电池可以用 132月（11年）之久。
© ZTE All rights reserved
12
秘密▲
NB-IoT关键技术与特点
扩展的不连续接收(DRX)
© ZTE All rights reserved
9
秘密▲
NB-IoT关键技术与特点
终端简化方案
为了降低设备复杂性和减小设备成本，NB-IoT定义了一系列的简化方案，主要包括
：
✓ 简化协议栈、简化RF；
✓ 简化基带处理复杂度，Re相lea对se 8于普通ReLleTaEse，8 基带R复ele杂ase度12降低R1e0le%ase，13射频降R低ele约ase6153%。
新一代移动通信工程教学PPT第8章NBIoT技术
SIB Type14-NB
接入静止参数
SIB Type16-NB 与 GPS时间和通用协调时间(UTC) 相关的信息
NB-IoT的小区重选机制也做了适度的简化，由于NBIoT 终端不支持紧急拨号功能，所以，当终端重选时 无法找到Suitable Cell的情况下，终端不会暂时驻扎在 Acceptable Cell，而是持续搜寻直到找到Suitable Cell 为止。根据3GPP TS 36.304定义，所谓Suitable Cell为 可以提供正常服务的小区，而Acceptable Cell为仅能提 供紧急服务的小区。
NsymbU L
7
图8.26 NPUSCH 格式1示意图 图8.27 NPUSCH 格式2示意图
一次的RAP传送包含四个符号组，一个符号 组是5个符号加上一个CP，如下图：
图8.28 RAP符号组示意图
图8.29 NB-IoT 随机接入流 程示意图
图8.30 NB-IoT协议栈
系统信息块
表8.5 NB-IoT系统信息汇总 目录
NPUSCH用来传送上行数据 以及上行控制信息。 NPUSCH传输可使用单频或 多频传输。
图8.25 NB-IoT单频与多频传输示意图
NPSCH
1 2
表8.4 NB-IoT资源分配
△f 3.75 KHz
15 KHz
3.75 KHz 15 KHz
NSCRU
1 1 3 6 12 1 1
NSLCTUL
16 16 8 4 2 4 4
支持海量连接：评估可达到每小区5 万左右的连 接数，这相对于LTE 每小区1 200 个连接已实现 了数量级的增长。
终端功耗小：根据3GPP TR45.820 的仿真数据， 在耦合耗损164 dB 的恶劣环境下，PSM 和增强 型DRX均部署，如果终端每天发送一次200 byte 报文，5 W/h电池寿命可达12.8 年。

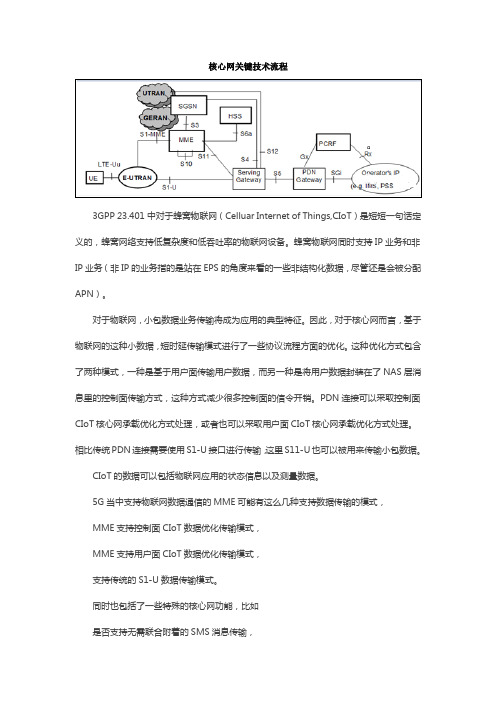

NB-IoT核心网关键技术流程
核心网关键技术流程3GPP 23.401中对于蜂窝物联网（Celluar Internet of Things,CIoT）是短短一句话定义的，蜂窝网络支持低复杂度和低吞吐率的物联网设备。
蜂窝物联网同时支持IP业务和非IP业务（非IP的业务指的是站在EPS的角度来看的一些非结构化数据，尽管还是会被分配APN）。
对于物联网，小包数据业务传输将成为应用的典型特征。
因此，对于核心网而言，基于物联网的这种小数据，短时延传输模式进行了一些协议流程方面的优化。
这种优化方式包含了两种模式，一种是基于用户面传输用户数据，而另一种是将用户数据封装在了NAS层消息里的控制面传输方式，这种方式减少很多控制面的信令开销。
PDN连接可以采取控制面CIoT核心网承载优化方式处理，或者也可以采取用户面CIoT核心网承载优化方式处理。
相比传统PDN连接需要使用S1-U接口进行传输，这里S11-U也可以被用来传输小包数据。
CIoT的数据可以包括物联网应用的状态信息以及测量数据。
5G当中支持物联网数据通信的MME可能有这么几种支持数据传输的模式，MME支持控制面CIoT数据优化传输模式，MME支持用户面CIoT数据优化传输模式，支持传统的S1-U数据传输模式。
同时也包括了一些特殊的核心网功能，比如是否支持无需联合附着的SMS消息传输，是否支持没有PDN连接的附着，是否支持控制面CIoT数据优化传输模式的包头压缩。
对于支持NB-IoT的终端，网络侧应该提供控制面CIoT数据优化传输模式的功能，对于S1-U传统用户面数据传输模式并不属于CIoT的数据优化传输模式范畴，但是支持用户面CIoT数据优化传输模式功能的UE也需要能够支持S1-U模式。
UE会通过ATTACH/TAU请求中附带消息体Preferred and SupportedNetwork Behaviour与网络能力进行协商。
值得一提的是，这种核心网对于数据传输的优化机制并不仅仅限于低复杂度，低吞吐率的物联网应用。
NBIOT系统概述及DMIMO原理技术介绍PPT课件
MME基亍终端分组/业务特征下发定时器给终端： Ready timer/Active timer/RAU timer
Extended Long DRX
eDRX协商，MME决策
M2M终端
CloudEdge
Active timer Active timer
Start
Expiration
TAU/RAU timer Expiration/MO
a 智能停车
停车场
b 智能抄表
c 公共/安全
智能垃圾箱
路灯监测
APP
行业应用：
监测车位是否有 车，将车位信息 上报到平台，通 过引导屏和终端 引导车主停车。
业务特点：
低速率小包业务为主 移动性： 不要求 时延： 不敏感 能耗：敏感 成本： 敏感 可靠性： >90 定位： 不要求
行业应用： 业务特点：
8.1 13.8 17.0 17.8 17.9 17.9 17.9
13.2 39.1 84.9 108.0 110.8 111.1 111.3 13.5 42.0 99.4 132.1 136.2 136.6 137.0
13.6 42.3 101.6 135.9 140.2 140.7 141.1
13.6 42.5 102.3 137.1 141.4 141.9 142.3
若是TAU周期为1小时，而1个星期发送一次数据，两 个2A电池可以使用超过136个月，相当于11年左右
.
9
NB-IoT的四大优势
深覆盖
低功耗
大连接
20dB 增益
•窄带功率谱密度提升 •重传次数 •编码增益
10 年电池寿命
•简化协议 , 芯片功耗低 •功放效率高 •发射/接收时间短
Extended Long DRX
eDRX协商，MME决策
M2M终端
CloudEdge
Active timer Active timer
Start
Expiration
TAU/RAU timer Expiration/MO
a 智能停车
停车场
b 智能抄表
c 公共/安全
智能垃圾箱
路灯监测
APP
行业应用：
监测车位是否有 车，将车位信息 上报到平台，通 过引导屏和终端 引导车主停车。
业务特点：
低速率小包业务为主 移动性： 不要求 时延： 不敏感 能耗：敏感 成本： 敏感 可靠性： >90 定位： 不要求
行业应用： 业务特点：
8.1 13.8 17.0 17.8 17.9 17.9 17.9
13.2 39.1 84.9 108.0 110.8 111.1 111.3 13.5 42.0 99.4 132.1 136.2 136.6 137.0
13.6 42.3 101.6 135.9 140.2 140.7 141.1
13.6 42.5 102.3 137.1 141.4 141.9 142.3
若是TAU周期为1小时，而1个星期发送一次数据，两 个2A电池可以使用超过136个月，相当于11年左右
.
9
NB-IoT的四大优势
深覆盖
低功耗
大连接
20dB 增益
•窄带功率谱密度提升 •重传次数 •编码增益
10 年电池寿命
•简化协议 , 芯片功耗低 •功放效率高 •发射/接收时间短
(完整版)NBIoT物理层PPT课件演示文稿PPT资料
▲版权归经世教育所有

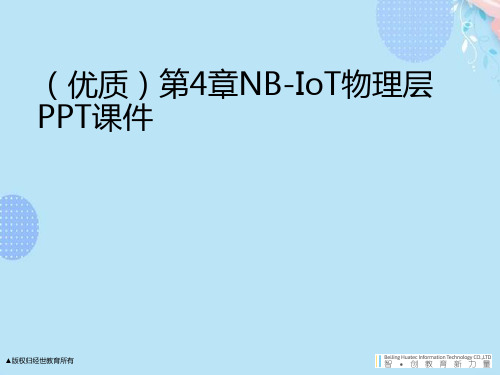

4.3 NPBCH
3、LTE系统消息分为MIB + several SIBs，其中MIB称为主信息块Master Information Block，中间传输的都是最基本、最重要的信息，是终端解读后 续SIBs的基础。
◢LTE中MIB包含了有限的几个比较重要的系统参数，且是在BCH上发送； ◢终端必须先读取MIB消息，才可以后续读取SIBs消息 ◢LTE中SIBs包含了其它的必要信息，在DL-SCH上发送。
▲版权归经世教育所有
4.1 下行空口流程
UE在开机前并不知道小区（cell）是否存在，也
通过NPSS/NSSS，UE能够与小区获得时间和频率上的同步，以及得到小区的PCI等。
不知道小区是如何工作的。UE要与某个小区进行 NSSS的作用是用于终端获取504个小区ID信息（PCI）及80ms的帧定时信息。
6. 类似的，针对一个TB（可能重复传输多次）的ACK/NACK反馈也可 能重复发送多次，以满足覆盖的需求。
7. 与LTE不同的是，NB-IoT UE不会通过反馈CSI来告知eNodeB下行无 线信道质量信息，而只会通过随机接入过程中的NPRACH资源选择 来告诉eNodeB自己所处的CE等级。
▲版权归经世教育所有
3. 获取了小区的系统信息之后，UE就知道了该如何接入该小区，此时 UE会发起随机接入过程以便与小区建立连接。但与LTE不同的是，在 Rel-13中，NB-IoT只支持基于竞争的随机接入过程。
4. UE与eNodeB建立起连接以后，UE可能需要与eNodeB进行数据传 输。eNodeB会通过NPDSCH来承载它所发给UE的数据，并通过 NPDCCH告诉UE对应的NPDSCH在哪些无线资源上传输以及如何传 输。而UE需要使用ACK/NACK来告诉eNodeB它是否成功接收到了数 据。此时ACK/NACK是通过NPUSCH来发给eNodeB的。如果UE没 有成功接收到下行数据，eNodeB需要重传数据。
4.3 NPBCH
3、LTE系统消息分为MIB + several SIBs，其中MIB称为主信息块Master Information Block，中间传输的都是最基本、最重要的信息，是终端解读后 续SIBs的基础。
◢LTE中MIB包含了有限的几个比较重要的系统参数，且是在BCH上发送； ◢终端必须先读取MIB消息，才可以后续读取SIBs消息 ◢LTE中SIBs包含了其它的必要信息，在DL-SCH上发送。
▲版权归经世教育所有
4.1 下行空口流程
UE在开机前并不知道小区（cell）是否存在，也
通过NPSS/NSSS，UE能够与小区获得时间和频率上的同步，以及得到小区的PCI等。
不知道小区是如何工作的。UE要与某个小区进行 NSSS的作用是用于终端获取504个小区ID信息（PCI）及80ms的帧定时信息。
6. 类似的，针对一个TB（可能重复传输多次）的ACK/NACK反馈也可 能重复发送多次，以满足覆盖的需求。
7. 与LTE不同的是，NB-IoT UE不会通过反馈CSI来告知eNodeB下行无 线信道质量信息，而只会通过随机接入过程中的NPRACH资源选择 来告诉eNodeB自己所处的CE等级。
▲版权归经世教育所有
3. 获取了小区的系统信息之后，UE就知道了该如何接入该小区，此时 UE会发起随机接入过程以便与小区建立连接。但与LTE不同的是，在 Rel-13中，NB-IoT只支持基于竞争的随机接入过程。
4. UE与eNodeB建立起连接以后，UE可能需要与eNodeB进行数据传 输。eNodeB会通过NPDSCH来承载它所发给UE的数据，并通过 NPDCCH告诉UE对应的NPDSCH在哪些无线资源上传输以及如何传 输。而UE需要使用ACK/NACK来告诉eNodeB它是否成功接收到了数 据。此时ACK/NACK是通过NPUSCH来发给eNodeB的。如果UE没 有成功接收到下行数据，eNodeB需要重传数据。
NB-IoT技术详解
为了达到涵盖范围延伸(Coverage Enhancement, CE)以满足布建在细胞(Cell)边缘或地下室等信道质量较低的NB-IoT UE，基地台与NB-IoT UE之间透过采用较少数量的子载波(Subcarrier)与将欲传递的数据作重复传送以利于接收端提高正确解出数据的成功率。
依照目前规格的规范，在随机存取(Random Access)信道、控制信道与数据信道所传递之讯息的重复传送次数最高可高达128、2,048与2,048次。
三种运行模式各有发挥灵活运用频段资源涵盖范围延伸(Coverage Enhancement Level, CE Level)共分为三种等级，分别为达到可对抗最大耦合损失(Maxim um Coupling Loss, MCL)为144dB、154dB、164dB的讯号能量衰减。
基地台与NB-IoT UE 间会根据所在的CE Level来选择相对应的讯息重复传送次数。
另一方面，为了使营运商能灵活地使用LTE频段或非LTE频段来布建NB-IoT系统以及考虑到对LTE 系统的兼容性，单一载波带宽被限制为180KHz，相当于一个PRB(Physical Resource Block)的带宽。
NB-IoT支持在频段内(In-Band)、保护频段(Guard Band)以及独立(Stand-alone)共三种运行模式。
In-Band运行是利用LTE载波(Carrier)内的PRB进行数据传输，Guard Band运行是利用LTE载波内的Guard Band来进行数据传输，Stand-alone运行则是使用非LTE频段的载波来进行数据传输。
为了提高NB-IoT的市场需求性，三种运行模式的设计具有一致性，但In-Band与Guard Band两种运行模式则需特别考虑到对LTE系统的兼容性。
NB-IoT所支持的最大数据速率(Data Rate)在上行(Uplink)为64Kbit/s，下行(Downlink)为28Kbit/s。
NB-IOT介绍ppt课件
用户比例 40% 40% 15% 5% 0.467
业务模型
20~200byte
30分钟~1天
小数据包低频率发送 时延不敏感
NB-IoT关键特性 ② 低功耗
电池寿命支持10年
芯片复杂度降低，工作电流小
5Wh的电池可供终端使用 10年
• 5万用户为小区内部署的终端 数，并发用户数较少
• 用户为小数据包且业务不频繁 （100bit~3kbit，至优化
• 上行的时延可放宽到10s以上
室外大覆盖，室内穿透能 力提升
比现有GPRS网络提升 20dB
火灾自动报警 特点：终端位置固定，上行延时敏 感的小数据包业务 类似场景：燃气泄漏报警、电梯故 障报警、老人急救
NB-IoT
2
NB-IoT 概述
NB-IOT关键需求及性能指标
大 大连接，接入能力 增强
低 低功耗、低成本设 计
强
覆盖能力增强
支持海量的低吞吐量 终端
每小区支持用户 5万+
终端超低功耗低成本
蜂窝物联网无线接入技术
2G/3G/4G
M2M/MTC 基于人人通信设计
高速率、无缝移动性 高成本、高功耗
4.5G
IoT 更多物的连接
广覆盖、低成本、 低功耗、低速率
5IoGE•长距离
全连接• Sigfox
• LoRa
超大连接 • HaLow超低时延
超低成本 • Weightles 高可靠 s
• 上行单子载波传输，支持更 小的子载波间隔
• 物理信道的重复发送 • 基于覆盖等级的寻呼优化和
随机接入
NB-IoT关键特性 ① 大连接
支持每小区5万个连接
NB-IoT技术业务流程
内部公开▲
3
© ZTE All rights reserved
System Information发送
内部公开▲
•MIB固定方式发送 •SIB1时域固定方式发送，频域动 态调度（SI-RNTI加扰） •SIB1中SchedulingInfoList •si-WindowLength •systemInfoValueTag
MIB&SIB1 发送
MIB-NB固定 方式发送
SIB1-NB半固定 方式发送 由重复次数， PCID决定帧号
RSIB1-NB =16 LTE MIB发送 LTE SIB1发送
5
© ZTE All rights reserved
System Information调度参数
•调度相关参数（NBIOT）
内部公开▲
TAU流程
Ø 触发条件除了传统E-UTRAN，还包括： UE支持和偏好的网络行为信息发生变化 Ø TAU信息包括能力支持 Ø TAU信息包括网络偏好
8
© ZTE All rights reserved
内部公开▲
数据传输模式 ØCP（Control Plane）模式 ü无DRB ü数据通过承载在SRB上的NAS PDU传输 ØUP（User Plane）模式 ü数据通过DRB传输 üSuspend机制 üResume机制
6
© ZTE All rights reserved
内部公开▲
ATTACH流程
Ø 建立PDN连接/不建立PDN连接 Ø 网络能力支持：控制面优化/用户面优化 Ø 网络偏好（preferred network behaviour）:控制面优化/用户面优化
7
© ZTE All rights reserved
NB-IOT介绍ppt课件
5Wh的电池可供终端使用 10年
• 5万用户为小区内部署的终端 数，并发用户数较少
• 用户为小数据包且业务不频繁 （100bit~3kbit，至多秒级）
• 支持多载波（多频点小区）
• 基于小区列表的寻呼优化
• 上行的时延可放宽到10s以上
室外大覆盖，室内穿透能 力提升
比现有GPRS网络提升 20dB
蜂窝物联网无线接入技术
2G/3G/4G
M2M/MTC 基于人人通信设计
高速率、无缝移动性 高成本、高功耗
4.5G
IoT 更多物的连接
广覆盖、低成本、 低功耗、低速率
5IoGE•长距离
全连接• Sigfox
• LoRa
超大连接 • HaLow超低时延
超低成本 • Weightles 高可靠 s
长周期TAU，减少发送位置更新，降低功耗 仅支持小区选择和重选，减少测量开销
数据包大小及周期
50bytes,2hours 200bytes,2hours 50bytes,1day 200bytes,1day
电池寿命预估（年）
MCL=144dB
MCL=154 dB
22.8
11.7
18.8
6.4
36.1
功耗，提升运营商在海量LPWA连接市场的竞争力
速率
NB-IoT和LoRa均为低功率广覆盖技术
WIFI
3G/4G
（短距高速） （长距高速）
Bluetooth
ZigBee Z-Wave
（短距低速）
2G
LPWA
（长距低速）
覆盖
标准类型 国际标准 国际标准 私有标准 私有标准
LPWA技 术 NB-IoT
• 5万用户为小区内部署的终端 数，并发用户数较少
• 用户为小数据包且业务不频繁 （100bit~3kbit，至多秒级）
• 支持多载波（多频点小区）
• 基于小区列表的寻呼优化
• 上行的时延可放宽到10s以上
室外大覆盖，室内穿透能 力提升
比现有GPRS网络提升 20dB
蜂窝物联网无线接入技术
2G/3G/4G
M2M/MTC 基于人人通信设计
高速率、无缝移动性 高成本、高功耗
4.5G
IoT 更多物的连接
广覆盖、低成本、 低功耗、低速率
5IoGE•长距离
全连接• Sigfox
• LoRa
超大连接 • HaLow超低时延
超低成本 • Weightles 高可靠 s
长周期TAU，减少发送位置更新，降低功耗 仅支持小区选择和重选，减少测量开销
数据包大小及周期
50bytes,2hours 200bytes,2hours 50bytes,1day 200bytes,1day
电池寿命预估（年）
MCL=144dB
MCL=154 dB
22.8
11.7
18.8
6.4
36.1
功耗，提升运营商在海量LPWA连接市场的竞争力
速率
NB-IoT和LoRa均为低功率广覆盖技术
WIFI
3G/4G
（短距高速） （长距高速）
Bluetooth
ZigBee Z-Wave
（短距低速）
2G
LPWA
（长距低速）
覆盖
标准类型 国际标准 国际标准 私有标准 私有标准
LPWA技 术 NB-IoT
NB-IoT核心网关键技术流程
核心网关键技术流程3GPP 23.401中对于蜂窝物联网（Celluar Internet of Things,CIoT）是短短一句话定义的，蜂窝网络支持低复杂度和低吞吐率的物联网设备。
蜂窝物联网同时支持IP业务和非IP业务（非IP的业务指的是站在EPS的角度来看的一些非结构化数据，尽管还是会被分配APN）。
对于物联网，小包数据业务传输将成为应用的典型特征。
因此，对于核心网而言，基于物联网的这种小数据，短时延传输模式进行了一些协议流程方面的优化。
这种优化方式包含了两种模式，一种是基于用户面传输用户数据，而另一种是将用户数据封装在了NAS层消息里的控制面传输方式，这种方式减少很多控制面的信令开销。
PDN连接可以采取控制面CIoT核心网承载优化方式处理，或者也可以采取用户面CIoT核心网承载优化方式处理。
相比传统PDN连接需要使用S1-U接口进行传输，这里S11-U也可以被用来传输小包数据。
CIoT的数据可以包括物联网应用的状态信息以及测量数据。
5G当中支持物联网数据通信的MME可能有这么几种支持数据传输的模式，MME支持控制面CIoT数据优化传输模式，MME支持用户面CIoT数据优化传输模式，支持传统的S1-U数据传输模式。
同时也包括了一些特殊的核心网功能，比如是否支持无需联合附着的SMS消息传输，是否支持没有PDN连接的附着，是否支持控制面CIoT数据优化传输模式的包头压缩。
对于支持NB-IoT的终端，网络侧应该提供控制面CIoT数据优化传输模式的功能，对于S1-U传统用户面数据传输模式并不属于CIoT的数据优化传输模式范畴，但是支持用户面CIoT数据优化传输模式功能的UE也需要能够支持S1-U模式。
UE会通过ATTACH/TAU请求中附带消息体Preferred and SupportedNetwork Behaviour与网络能力进行协商。
值得一提的是，这种核心网对于数据传输的优化机制并不仅仅限于低复杂度，低吞吐率的物联网应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•MIB固定方式发送 •SIB1时域固定方式发送，频域动 态调度（SI-RNTI加扰） •SIB1中SchedulingInfoList
•si-WindowLength •systemInfoValueTag
•MIB固定方式发送 •SIB1半固定, 由MIB指示TBS和重复次数 •SIB1中SchedulingInfoList
SchedulingInfo-NB-r13::= SEQUENCE {
si-Periodicity-r13 {rf64, rf128, rf256, rf512, rf1024, rf2048, rf4096, spare},
sib-MappingInfo-r13
SIB-MappingInfo-NB-r13,
UP模式Suspend流程
AS context caching
UP模式Resume流程
小区内Resume
UP模式Resume流程
跨小区Resume
谢谢！
•si-WindowLength •si-RadioFrameOffset •systemInfoValueTagList
MIB&SIB1 发送
MIB-NB固定 方式发送
SIB1-NB半固定 方式发送 由重复次数， PCID决定帧号
LTE MIB发送
LTE SIB1发送
RSIB1-NB =16
System Information调度参数
sibType14-NB-r13, sibType16-NB-r13,spare3, spare2, spare1}
ATTACH流程
➢ 建立PDN连接/不建立PDN连接 ➢ 网络能力支持：控制面优化/用户面优化 ➢ 网络偏好（preferred network behaviour）:控制面优化/用户面优化
业务相关流程
• 系统消息发送 • 附着（ATTACH） • TAU • CP模式数据传输流程 • UP模式 Suspend/Resume流程
System Information
系统信息分为MIB和一系列的SIB LTE（R8）和NB-IoT系统信息主要内容对比简介
System Information发送
•调度相关参数（NBIOT）
si-WindowLength {ms160, ms320, ms640, ms960, ms1280, ms1600, spare2, spare1}
si-RadioFrameOffset {0..15}
SchedulingInfoList-NB-r13 ::= SEQUENCE (SIZE (1..maxSI-Message-NB-r13)) OF SchedulingInfo-NB-r13
schedulingInfoSI-r13
SEQUENCE {
si-TBS-r13
{b56, b120, b208, b256, b328, b440, b552, b680},
si-RepetitionPattern-r13 {every2ndRF, every4thRF, every8thRF, every16thRF}
TAU流程
➢ 触发条件除了传统E-UTRAN，还包括： UE支持和偏好的网络行为信息发生变化
➢ TAU信息包括能力支持 ➢ TAU信息包括网络偏好
数据传输模式
➢CP（Control Plane）模式 ✓无DRB ✓数据通过承载在SRB上的NAS PDU传输
➢UP（User Plane）模式 ✓数据通过DRB传输 ✓Suspend机制 ✓Resume机制
SIB-MappingInfo-NB-r13 ::= SEQUENCE (SIZE (0..maxSIB-1-NB-r13)) OF SIB-Type-NB-r13
SIB-Type-NB-r13 ::= {sibType3-NB-r13, sibType4-NB-r13, sibType5-NB-r13,
