光纤通信中的非线性效应分析在当今信息时代，光纤通信凭借其高速、大容量、低损耗等显著优势，成为了现代通信的核心技术之一。
然而，在光纤通信系统中，非线性效应是一个不可忽视的问题。
这些非线性效应在一定程度上限制了通信系统的性能和传输容量，因此对其进行深入分析具有重要的意义。
光纤中的非线性效应主要源于光纤材料的非线性极化特性。
当光信号在光纤中传输时，光场强度较高，导致介质的极化不再与光场强度成线性关系，从而产生了非线性效应。
常见的非线性效应包括自相位调制（SPM）、交叉相位调制（XPM）、四波混频（FWM）以及受激拉曼散射（SRS）和受激布里渊散射（SBS）等。
自相位调制是指光信号自身的强度变化引起自身相位的变化。
在强光场作用下，折射率会随光强的变化而改变，从而导致光脉冲的频谱展宽。
这会使传输的信号发生畸变，增加误码率，影响通信质量。
特别是在高速率、长距离的光纤通信系统中，自相位调制的影响更为显著。
交叉相位调制则是不同光波之间通过非线性相互作用而产生的相位调制。
当多个光信号在同一光纤中传输时，一个信号的强度变化会引起其他信号的相位变化。
这种效应会导致信号之间的相互干扰，增加系统的噪声，进一步影响通信性能。
四波混频是一种较为复杂的非线性效应。
当多个频率的光波在光纤中同时传输时，它们之间会通过非线性相互作用产生新的频率成分。
这不仅会导致信号能量的损失，还可能产生新的频谱分量，干扰原有信号的传输。
在密集波分复用（DWDM）系统中，四波混频是一个需要重点考虑的问题，因为多个波长紧密排列，增加了非线性相互作用的可能性。
受激拉曼散射是光子与光学声子之间的相互作用。
当入射光的频率高于散射光的频率时，能量从入射光转移到散射光，导致信号的能量损耗。
受激布里渊散射则是光子与声学声子的相互作用，其原理与受激拉曼散射类似，但产生的散射光频率和阈值等特性有所不同。
这两种散射效应在高功率、长距离的光纤通信中会引起显著的信号衰减。
为了减小非线性效应的影响，人们采取了多种措施。
1 拉曼介绍光在光纤中传输时，入射光子与光纤分子相遇会发生弹性或非弹性碰撞：在非弹性碰撞过程中，入射光子会吸收或释放声子，入射光子与光纤分子之间发生能量转移，结果会产生与入射光子频率不同的反斯托克斯和斯托克斯光子。
布里渊原理光纤中的布里渊散射效应是入射光波场与光纤中的弹性声波场间相互耦合作用而产生的一种非线性光散射现象，其主要特点是散射光的频率相对入射光频率发生变化，频移量的大小与散射方向以及光纤内的声波特性有关。
根据入射光强度的不同，光纤中会产生自发布里渊散射或受激布里渊散射。
俩者联系布里渊散射是布里渊于1922年提出的，可以研究气体，液体和固体中的声学振动，但作为一种实用的研究手段，是在激光出现以后才发展起来的。
布里渊散射也属于喇曼效应，即光在介质中受到各种元激发的非弹性散射，其频率变化表征了元激发的能量。
与喇曼散射不同的是，在布里渊散射中是研究能量较小的元激发，如声学声子和磁振子等。
2 各自优缺点利用光纤中的布里渊散射实现分布式温度测量的系统，由于工作在非线性受激散射状态下，所产生的布里渊散射光强较大，而且具有较高的温度灵敏度，因而是一种很有应用发展前景的方案。
但采用该方案的系统，要求激光器的功率能够达到使光纤产生受激布里渊散射，而且布里渊散射光相对于入射光的频移很小，相应的分光和检测器件不容易实现，增大了测量难度。
最主要的是，布里渊散射光同时对光纤受到的应变、应力敏感，所以在用于温度传感时必须设法补偿这一响应量，也使整套系统变得复杂，增加了成本。
利用后向自发拉曼散射的方案，在理论上比较成熟，因为是测量拉曼散射光强度的变化，相应的光电探测器件也比较多，所以系统容易实现。
而且采用反斯托克斯与斯托克斯光强度的比值作为温敏信号的方案能消除光纤弯曲、压力等非温度因素对光强的影响。
就是后向反斯托克斯光比较弱，增加了检测难度，但只要保证足够的入射功率，采用截止特性足够好的滤光片，在一定程度上能够获得足够强的信号。
布里渊散射简介布里渊散射（Brillouin scattering）是一种非线性光学效应，产生于介质中的声子与光子的相互作用。
该过程中，光子与声子之间发生频率和动量的相互转移，导致光子的频率发生改变，这种现象被称为布里渊散射。
布里渊散射广泛应用于光纤通信中的激光器频率稳定、声光调制和传感器等领域。
原理布里渊散射的原理基于声光相互作用。
光子与声子之间的作用可以通过极化率来描述。
当光子与声子发生相互作用时，会使介质的极化率发生变化，从而引起光的频率散射。
根据频率散射的机制，布里渊散射可以分为斯图克斯（Stokes）散射和反斯图克斯（Anti-Stokes）散射。
具体来说，当光子的频率高于声子的频率时，光子向低频方向散射，这称为斯图克斯散射；当光子的频率低于声子的频率时，光子向高频方向散射，这称为反斯图克斯散射。
布里渊散射的散射角度、频率偏移和强度与介质的折射率、光强、声子频率以及散射介质的性质有关。
在光纤通信中的应用布里渊散射在光纤通信中具有重要的应用价值。
布里渊散射可以用于实现光纤激光器的频率稳定。
通过将激光器与光纤连接，在光纤中引入布里渊散射，可以将频率稳定性提高到千分之一，从而保证光纤通信系统的稳定性和可靠性。
此外，布里渊散射还可以用于声光调制。
通过在光纤中引入声波信号，利用布里渊散射的效应，可以实现对光信号的调制。
这种声光调制器可以在光纤通信系统中实现光的调制和解调功能。
同时，布里渊散射还可以应用于光纤传感器。
传统的光纤传感器一般基于光的强度变化进行测量，但由于光的衰减影响，传感器的灵敏度和距离受限。
而基于布里渊散射的光纤传感器可以基于光的频率变化进行测量，不受光的衰减影响，从而提高了传感器的灵敏度和测量范围。
结论布里渊散射是一种重要的非线性光学效应，广泛应用于光纤通信中的激光器频率稳定、声光调制和传感器等领域。
通过深入研究布里渊散射的原理和机制，可以进一步开发更加高效、稳定和灵敏的光纤通信技术。

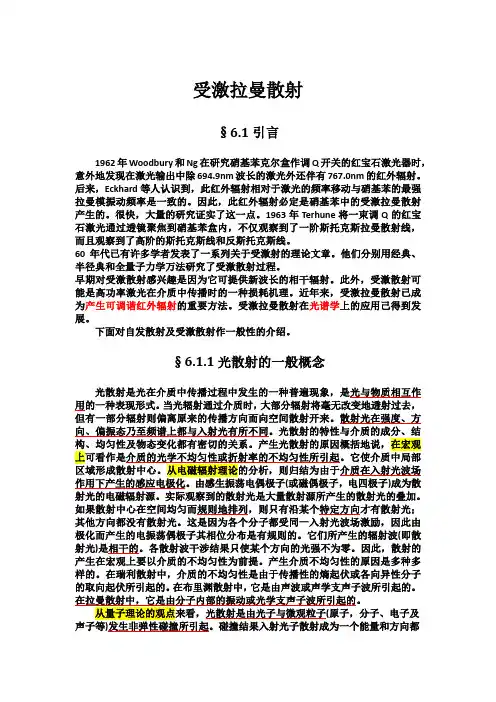

受激拉曼散射§6.1引言1962年Woodbury和Ng在研究硝基苯克尔盒作调Q开关的红宝石激光器时，意外地发现在激光输出中除694.9nm波长的激光外还伴有767.0nm的红外辐射。
后来，Eckhard等人认识到，此红外辐射相对于激光的频率移动与硝基苯的最强拉曼模振动频率是一致的。
因此，此红外辐射必定是硝基苯中的受激拉曼散射产生的。
很快，大量的研究证实了这一点。
1963年Terhune将一束调Q的红宝石激光通过透镜聚焦到硝基苯盒内，不仅观察到了一阶斯托克斯拉曼散射线，而且观察到了高阶的斯托克斯线和反斯托克斯线。
60年代已有许多学者发表了一系列关于受激射的理论文章。
他们分别用经典、半径典和全量子力学万法研究了受激散射过程。
早期对受激散射感兴趣是因为它可提供新波长的相干辐射。
此外，受激散射可能是高功率激光在介质中传播时的一种损耗机理。
近年来，受激拉曼散射已成为产生可调谐红外辐射的重要方法。
受激拉曼散射在光谱学上的应用己得到发展。
下面对自发散射及受激散射作一般性的介绍。
§6.1.1光散射的一般概念光散射是光在介质中传播过程中发生的一种普遍现象，是光与物质相互作用的一种表现形式。
当光辐射通过介质时，大部分辐射将毫无改变地透射过去，但有一部分辐射则偏离原来的传播方向而向空间散射开来。
散射光在强度、方向、偏振态乃至频谱上都与入射光有所不同。
光散射的特性与介质的成分、结构、均匀性及物态变化都有密切的关系。
产生光散射的原因概括地说，在宏观上可看作是介质的光学不均匀性或折射率的不均匀性所引起。
它使介质中局部作用下产生的感应电极化。
由感生振荡电偶极子射光的电磁辐射源。
实际观察到的散射光是大量散射源所产生的散射光的叠加。
如果散射中心在空间均匀而规则地排列，则只有沿某个特定方向才有散射光；其他方向都没有散射光。
这是因为各个分子都受同一入射光波场激励，因此由极化而产生的电振荡偶极子其相位分布是有规则的。

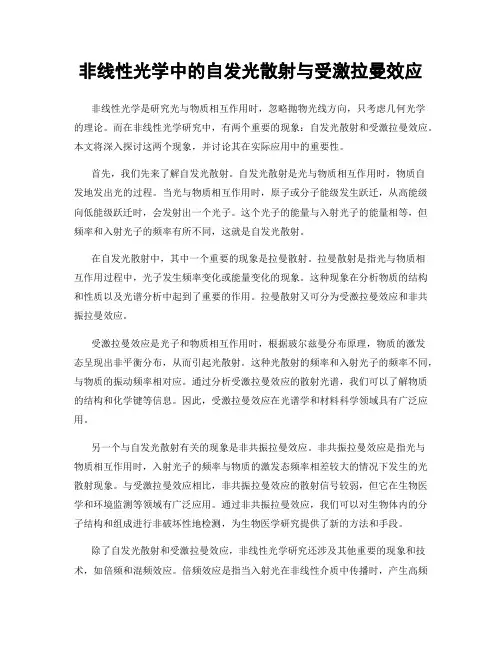

非线性光学中的自发光散射与受激拉曼效应非线性光学是研究光与物质相互作用时，忽略抛物光线方向，只考虑几何光学的理论。
而在非线性光学研究中，有两个重要的现象：自发光散射和受激拉曼效应。
本文将深入探讨这两个现象，并讨论其在实际应用中的重要性。
首先，我们先来了解自发光散射。
自发光散射是光与物质相互作用时，物质自发地发出光的过程。
当光与物质相互作用时，原子或分子能级发生跃迁，从高能级向低能级跃迁时，会发射出一个光子。
这个光子的能量与入射光子的能量相等，但频率和入射光子的频率有所不同，这就是自发光散射。
在自发光散射中，其中一个重要的现象是拉曼散射。
拉曼散射是指光与物质相互作用过程中，光子发生频率变化或能量变化的现象。
这种现象在分析物质的结构和性质以及光谱分析中起到了重要的作用。
拉曼散射又可分为受激拉曼效应和非共振拉曼效应。
受激拉曼效应是光子和物质相互作用时，根据玻尔兹曼分布原理，物质的激发态呈现出非平衡分布，从而引起光散射。
这种光散射的频率和入射光子的频率不同，与物质的振动频率相对应。
通过分析受激拉曼效应的散射光谱，我们可以了解物质的结构和化学键等信息。
因此，受激拉曼效应在光谱学和材料科学领域具有广泛应用。
另一个与自发光散射有关的现象是非共振拉曼效应。
非共振拉曼效应是指光与物质相互作用时，入射光子的频率与物质的激发态频率相差较大的情况下发生的光散射现象。
与受激拉曼效应相比，非共振拉曼效应的散射信号较弱，但它在生物医学和环境监测等领域有广泛应用。
通过非共振拉曼效应，我们可以对生物体内的分子结构和组成进行非破坏性地检测，为生物医学研究提供了新的方法和手段。
除了自发光散射和受激拉曼效应，非线性光学研究还涉及其他重要的现象和技术，如倍频和混频效应。
倍频效应是指当入射光在非线性介质中传播时，产生高频光的现象。
混频效应是指两个或多个光波在非线性介质中发生相互作用，产生新的频率成分的现象。
这些非线性光学现象不仅在基础研究中具有重要意义，还在光通信、光储存和光信息处理等领域有着广泛的应用。
第6章非线性光散射主要内容：本章介绍两种主动三阶非线性光学现象：受激拉曼散射和受激布里渊散射。
主要采用经典理论模型，讨论两种非线性散射的物理机制和规律。
前言中综述几种线性光散射现象；指出非线性光散射与线性光散射的区别。
6.1前言光散射是光通过介质后发生能量按频率重新分布的现象。
光散射起因于介质折射率的不均匀分布。
按引起介质光学非均匀性的原因的不同，自发辐射光散射可分成以下几类：a）瑞利散射:起因于原子、分子空间分布的随机起伏，散射中心的尺度远小于波长。
散射光强度与入射光波长的关系为I scatt.比1/"，即波长越短，散射光越强散射光的频率与入射光的频率相同，属于弹性散射。
b）瑞利翼散射：起因于各向异性分子的取向起伏。
散射光的光谱向入射光波长的两侧连续展宽，属于非弹性散射。
c）拉曼散射：起因于介质内原子、分子的振动或转动所引起。
也是一种非弹性散射。
散射光频率与入射光的频率不同，频移量较大，相应于振动能级差。
散射光频率红移者，称为斯托克斯散射光；散射光频率兰移者，称为反斯托克斯散射光。
d）布里渊散射：起因于介质密度随时间周期性起伏形成的声波。
也是一种非弹性散射。
散射光的频移量较小，相应于声子能量。
也有斯托克斯和反斯托克斯两种散射光。
图6.1.1给出以上几种自发辐射光散射的光谱图。
图6.1.1几种自发辐射光散射的光谱图比较自发辐射光散射（如普通拉曼散射与布里渊散射），因入射光较弱，入射光并不改变介质的光学特性，散射光仍是非相干的自发辐射光。
受激辐射光散射（如受激拉曼散射与受激布里渊散射），入射激光会改变介质的光学性质，散射光也是相干的受激辐射光。
属于三阶非线性效应。
两种受激散射光具有如下新的特性：（1）高输出强度。
受激辐射的输出光可达到与入射光同数量级的强度，甚至更强（具放大作用）。
受激散射光可把入射激光能量耗尽。
（2）高定向性。
前向和后向受激散射光的发散角可达到与入射激光相近的发散角。
如达到毫弧度，甚至衍射极限。
拉曼散射与布里渊散射拉曼散射和布里渊散射都属于非弹性散射，它是光场经过非弹性散射将能量传递给介质产生的效应。
非弹性散射的一个特点就是它的散射频率不等同于入射频率。
布里渊散射布里渊散射是泵浦光子、斯托克斯光子与声子间的相互作用，其过程是一个泵浦光子转换成一个新的频率较低的斯托克斯光子并同时产生一个新的声子。
不过与此同时，一个泵浦光子也可以吸收一个声子的能量转换成一个新的频率较高的反斯托克斯光子。
因此在自发布里渊散射光谱中，同时存在能量相当的斯托克斯和反斯托克斯两条谱线。
受激布里渊散射的具体过程是：当泵浦光在光纤中传播时，其自发布里渊散射光沿泵浦光相反的方向传播，当泵浦光的强度增大时，自发布里渊散射的强度增加，当增大到一定程度时，反向传输的斯托克斯光和泵浦光将发生干涉作用，产生较强的干涉条纹，使光纤局部折射率大大增加。
这样由于电致伸缩效应，就会产生一个声波，声波的产生激发出更多的布里渊散射光，激发出来的散射光又加强声波，如此相互作用，产生很强的散射。
布里渊散射在分布式光纤传感器、光纤陀螺、光纤相位共轭镜、布里渊放大器等领域有重要的应用。
受激布里渊散射光纤陀螺的基本原理是：经过分束的两束激光沿不同的方向在光纤环中传播，其产生的SBS光的频率与系统三角速度有关，测量SBS光的拍频，即可得到系统的角速度。
拉曼散射光通过介质时由于入射光与分子运动相互作用而引起的频率发生变化的散射。
其物理意义是入射光波的一个光子被一个分子散射成为另一个低频光子，同时分子完成振动态之间的跃迁。
拉曼散射光谱中同一拉曼谱线的位移与入射光的波长无关，只和样品的振动转动能级有关；斯托克斯线和反斯托克斯线对称地分布在瑞利散射线两侧，斯托克斯线比反斯托克斯线的强度大。
拉曼散射分为两种，表面增强拉曼散射与共振拉曼散射。
共振拉曼散射是当一个化合物被入射光激发，激发线的频率处于该化合物的电子吸收谱带以内时，由于电子跃迁和分子振动的耦合，使某些拉曼谱线的强度陡然增加，这个效应被成为共振拉曼散射。
受激布里渊散射介绍印新达武汉光迅科技股份有限公司简述。
在向较长的光纤中发射激光时，如果超过了某个最大临界功率，则由于线宽和光纤类型的原因，可能会发生强烈的反射，从而导致在光纤另一端所观测到的功率达到最大极限值，这就是受激布里渊散射（SBS）。
显而易见，受激布里渊散射（SBS）现象将对传输功率产生限制，并且引发信号噪声。
该现象起源于光纤中的声波对信号光的反向散射。
在较短的光纤中，也会发生这种现象，但程度要轻微得多。
被散射的光将产生一个等于布里渊散射漂移频率的偏移，变为较低的光频（较长的波长），这是光纤材料的一项固有特性。
普通单模石英光纤的漂移频率约为11GHz（波长0.09nm）。
如果光纤中前向和反向传输的光之间的频率差恰好等于布里渊散射漂移频率，则反向散射光将引起更多的前向传输的光信号被反向散射。
因此，如果信号功率足够大，由该受激反向散射所导致的反向散射光功率，可能会超过因为光纤衰减而损失的功率。
为了实现更大距离与更高速率的传输，现代传输系统的光发射功率越来越大。
因此，人们不得不考虑非线性效应，特别是受激布里渊散射（SBS）等现象，而系统设计者们也需要在功率分配要求与由SBS等非线性效应所引起的信号损失这两者之间进行平衡。
为了使光纤放大器的高输出功率能够有效地注入单模光纤，必须提高SBS门限功率。
采用的方法主要是对信号光源作附加调制或对外调制器作附加调相，使入射光的谱宽增大。
1 SBS的产生和物理现象当注入光纤中的光功率从0开始增加，在光功率很小时，光纤中不产生非线性过程。
当注入光纤功率增加到超过某一阈值光功率后，光纤中出现非线性过程。
该非线性过程产生的物理现象是：绝大部分输入光功率转换为后向散射的斯托克斯光波。
这一非线性过程称为受激布里渊散射。
产生SBS的阈值光功率与入射光波的谱宽有关。
对连续光波或相对较宽的脉冲光波(≥1Ixs)，SBS 的阈值光功率可低至lmW(0dBm)；而对脉冲宽度<1Ons的短脉冲光波，SBS几乎不会发生。
1 拉曼介绍光在光纤中传输时，入射光子与光纤分子相遇会发生弹性或非弹性碰撞：在非弹性碰撞过程中，入射光子会吸收或释放声子，入射光子与光纤分子之间发生能量转移，结果会产生与入射光子频率不同的反斯托克斯和斯托克斯光子。
布里渊原理光纤中的布里渊散射效应是入射光波场与光纤中的弹性声波场间相互耦合作用而产生的一种非线性光散射现象，其主要特点是散射光的频率相对入射光频率发生变化，频移量的大小与散射方向以及光纤内的声波特性有关。
根据入射光强度的不同，光纤中会产生自发布里渊散射或受激布里渊散射。
俩者联系布里渊散射是布里渊于1922年提出的，可以研究气体，液体和固体中的声学振动，但作为一种实用的研究手段，是在激光出现以后才发展起来的。
布里渊散射也属于喇曼效应，即光在介质中受到各种元激发的非弹性散射，其频率变化表征了元激发的能量。
与喇曼散射不同的是，在布里渊散射中是研究能量较小的元激发，如声学声子和磁振子等。
2 各自优缺点利用光纤中的布里渊散射实现分布式温度测量的系统，由于工作在非线性受激散射状态下，所产生的布里渊散射光强较大，而且具有较高的温度灵敏度，因而是一种很有应用发展前景的方案。
但采用该方案的系统，要求激光器的功率能够达到使光纤产生受激布里渊散射，而且布里渊散射光相对于入射光的频移很小，相应的分光和检测器件不容易实现，增大了测量难度。
最主要的是，布里渊散射光同时对光纤受到的应变、应力敏感，所以在用于温度传感时必须设法补偿这一响应量，也使整套系统变得复杂，增加了成本。
利用后向自发拉曼散射的方案，在理论上比较成熟，因为是测量拉曼散射光强度的变化，相应的光电探测器件也比较多，所以系统容易实现。
而且采用反斯托克斯与斯托克斯光强度的比值作为温敏信号的方案能消除光纤弯曲、压力等非温度因素对光强的影响。
就是后向反斯托克斯光比较弱，增加了检测难度，但只要保证足够的入射功率，采用截止特性足够好的滤光片，在一定程度上能够获得足够强的信号。
