悬臂梁 计算公式
悬臂梁计算公式悬臂梁计算公式。
悬臂梁是一种常见的结构形式，广泛应用于工程建筑中。
它的设计和计算是工程设计中的重要内容，对于确保结构的安全性和稳定性至关重要。
在本文中，我们将介绍悬臂梁的计算公式及其应用。
悬臂梁的计算公式主要包括静力学原理和材料力学原理。
静力学原理是指根据平衡条件和力的平衡条件来计算悬臂梁的受力情况，而材料力学原理则是指根据材料的力学性质来计算悬臂梁的受力情况。
下面我们将分别介绍这两方面的计算公式。
首先是静力学原理。
根据力的平衡条件，悬臂梁在受力时会受到弯矩和剪力的作用。
弯矩和剪力是悬臂梁受力的两个基本参数，它们的计算公式如下：1. 弯矩的计算公式。
悬臂梁的弯矩可以根据悬臂梁的受力情况和外力情况来计算。
一般情况下，悬臂梁的弯矩可以使用以下公式来计算：M = F L。
其中，M表示弯矩，F表示作用在悬臂梁上的外力，L表示悬臂梁的长度。
2. 剪力的计算公式。
悬臂梁的剪力也可以根据悬臂梁的受力情况和外力情况来计算。
一般情况下，悬臂梁的剪力可以使用以下公式来计算：V = F。
其中，V表示剪力，F表示作用在悬臂梁上的外力。
以上是悬臂梁在静力学原理下的计算公式。
接下来我们将介绍悬臂梁在材料力学原理下的计算公式。
材料力学原理是指根据材料的力学性质来计算悬臂梁的受力情况。
材料力学原理下的计算公式主要包括应力和应变的计算公式。
1. 应力的计算公式。
悬臂梁在受力时会产生应力，应力的计算公式如下：σ = M y / I。
其中，σ表示应力，M表示弯矩，y表示悬臂梁截面上某点到受力轴线的距离，I表示悬臂梁的惯性矩。
2. 应变的计算公式。
悬臂梁在受力时会产生应变，应变的计算公式如下：ε = σ / E。
其中，ε表示应变，σ表示应力，E表示悬臂梁的弹性模量。
以上是悬臂梁在材料力学原理下的计算公式。
这些计算公式可以帮助工程师和设计师在设计悬臂梁时准确计算悬臂梁的受力情况，确保悬臂梁的结构安全和稳定。
除了上述的计算公式，还需要考虑悬臂梁的边界条件和约束条件，以及材料的强度和稳定性等因素。
混凝土悬臂与连续体系梁桥的计算PPT课件
n mmax
第29页/共92页
【例2-4-2】图所示三跨变高度连续箱梁桥的跨径组合为40+60+40m，混凝土为 C40，截面周边平均尺寸变化规律示于图b)及表中，试求边跨及中跨抗扭修正系数 β及边跨的荷载增大系数。
第30页/共92页
解：1）Cw的计算
① 计算边跨和中跨的跨中截面抗弯惯矩Ic ② 分别计算该两跨的简支梁跨中挠度(单位为m)：
对弯矩 无影响
各支点截面在端弯矩Md作用下的弯矩：
各支点截面在主梁自重作用下的弯矩：
Mid 1Md
Miq 2q自l2
各支点截面的总恒载弯矩Mi为：
Mi Mid Miq
第11页/共92页
等截面等跨径连续梁在端弯矩作用下支点弯矩系数
跨 数
各支点截面弯矩系数η1
n
M0
M1
M2
M3
M4
M5
M6
M7
1) 求主梁最大正弯矩值
方法1：按近似公式计算
M max
q自l 2 12
(0.933
2.96
2
)
10 402 12
(0.933
2.96 0.1 0.652 )
1077.25kN m
第14页/共92页
方法2：
4号结点的弯矩
q ( l)2
M4 Md 导 2
1 262
338kN m
2
3号中支点截面的弯矩系数分别 为：
第22页/共92页
三、活载内力计算 ——与施工方法无关
S汽 (1 ) （ mc qk miPk yi )
非简支体系梁桥的荷载横向分布系数mi和内力影响线竖标yi，分别作一些补充 介绍。
1. 荷载横向分布计算的等代简支梁法
第29页/共92页
【例2-4-2】图所示三跨变高度连续箱梁桥的跨径组合为40+60+40m，混凝土为 C40，截面周边平均尺寸变化规律示于图b)及表中，试求边跨及中跨抗扭修正系数 β及边跨的荷载增大系数。
第30页/共92页
解：1）Cw的计算
① 计算边跨和中跨的跨中截面抗弯惯矩Ic ② 分别计算该两跨的简支梁跨中挠度(单位为m)：
对弯矩 无影响
各支点截面在端弯矩Md作用下的弯矩：
各支点截面在主梁自重作用下的弯矩：
Mid 1Md
Miq 2q自l2
各支点截面的总恒载弯矩Mi为：
Mi Mid Miq
第11页/共92页
等截面等跨径连续梁在端弯矩作用下支点弯矩系数
跨 数
各支点截面弯矩系数η1
n
M0
M1
M2
M3
M4
M5
M6
M7
1) 求主梁最大正弯矩值
方法1：按近似公式计算
M max
q自l 2 12
(0.933
2.96
2
)
10 402 12
(0.933
2.96 0.1 0.652 )
1077.25kN m
第14页/共92页
方法2：
4号结点的弯矩
q ( l)2
M4 Md 导 2
1 262
338kN m
2
3号中支点截面的弯矩系数分别 为：
第22页/共92页
三、活载内力计算 ——与施工方法无关
S汽 (1 ) （ mc qk miPk yi )
非简支体系梁桥的荷载横向分布系数mi和内力影响线竖标yi，分别作一些补充 介绍。
1. 荷载横向分布计算的等代简支梁法
悬臂梁理论计算公式
悬臂梁理论计算公式悬臂梁是一种常见的结构形式，在工程中广泛应用。
悬臂梁的设计和计算是工程设计中的重要环节，其计算公式是设计师必须掌握的基础知识。
本文将介绍悬臂梁的理论计算公式，并结合实际工程案例进行分析和应用。
悬臂梁的理论计算公式主要包括以下几个方面，受力分析、挠度计算、应力计算等。
在进行悬臂梁的设计和计算时，需要根据具体的工程要求和材料特性来确定合适的计算公式，并结合实际情况进行合理的计算和分析。
首先，我们来看一下悬臂梁的受力分析。
悬臂梁在受外力作用下会产生弯曲和剪切力，因此需要进行受力分析来确定梁的受力情况。
根据力学原理，悬臂梁受力分析的基本公式为：M = -EI(d^2w/dx^2)。
其中，M为悬臂梁上任意截面处的弯矩，E为杨氏模量，I为截面惯性矩，w为梁的挠度，x为梁的坐标。
这个公式描述了悬臂梁在外力作用下产生的弯曲变形情况，是进行悬臂梁挠度计算的基础。
接下来，我们来看一下悬臂梁的挠度计算公式。
悬臂梁在受外力作用下会发生挠曲变形，挠度计算是悬臂梁设计中的重要环节。
根据悬臂梁受力分析的基本公式，可以得到悬臂梁的挠度计算公式：w = (Fx^2)/(6EI)(3a-x)。
其中，w为梁的挠度，F为悬臂梁上的外力，x为梁的坐标，E为杨氏模量，I为截面惯性矩，a为悬臂梁的长度。
这个公式描述了悬臂梁在外力作用下的挠曲变形情况，是进行悬臂梁挠度计算的基础。
除了挠度计算，悬臂梁的应力计算也是设计中的重要环节。
悬臂梁在受外力作用下会产生应力，需要进行应力计算来确定梁的受力情况。
根据悬臂梁受力分析的基本公式，可以得到悬臂梁的应力计算公式：σ = My/I。
其中，σ为悬臂梁上任意截面处的应力，M为悬臂梁上任意截面处的弯矩，y 为梁的截面高度，I为截面惯性矩。
这个公式描述了悬臂梁在外力作用下的应力情况，是进行悬臂梁应力计算的基础。
在实际工程中，悬臂梁的设计和计算需要根据具体的工程要求和材料特性来确定合适的计算公式，并结合实际情况进行合理的计算和分析。
悬臂梁桥的设计与计算PPT课件
Q 0 R
M 0
Re
H
h 2
27
2、45°斜截面的抗拉验算（按轴心受拉构件）
Zj
Rj cos45
Z j1R g( A gw A gH c4 o 5 s A gc v 4 o)5 s s 28
3、最弱斜截面验算（按偏心受拉构件）
判别标准： 边缘应力最大
A
b1
h cos
W
1 6
•
b1
23
中跨——锚梁与挂孔刚度相近时 悬臂与挂孔联合等代为跨度2l2+l3的简支梁
24
第三节 牛腿计算
一、计算截面宽度
25
二、截面内力
N Rs in H cos Q Rcos H s in
M
Re h tg 2来自H h 2 26
三、验算截面内力 1、竖直截面（按抗弯构件验算）
N 0 H
• 腹板——下弯的纵向钢筋 需要时布置竖向预应力钢筋
16
6、牛腿 • 截面小、受力复杂
17
第二节 悬臂梁桥的计算要点
一、恒载内力 • 静定结构 • 变截面 • 手算可采用影响线加栽 • 施工中的内力状态可能出现控制应力
18
二、活载内力
1、纵向——某些截面可能出现正负最不利 弯矩
2、横向
• 箱梁——专门分析
9 石嘴山黄河公路桥 90
10
安徽五河淮河桥
90
30.4
29 .2
5.0
1.9
半立方抛 物线
10
2、截面形式 • 悬臂部分（锚孔）——吊装时采用肋梁
悬臂施工时采用箱梁 • 挂孔——一般采用肋梁，便于吊装
11
3、梁高 • 一般采用变高度梁 • 支点梁高/跨中梁高 = 2～2.5 优点：增加支点抗弯能力
第四章 悬臂梁桥的设计与计算
三、箱梁对称挠曲应力
1、弯曲正应力
初等梁理论，顶底板 应力均匀分布 空间梁理论，顶底板 应力不均匀分布，有 剪力滞作用。
2、弯曲剪应力 • 开口截面
取微段水平力平衡
• 闭口单室截面 问题：无法确定 积分起点 解决方法：在平 面内为超静定 结构，必须通 过变形协调条 件求解
赘余力剪力流 剪切变形：
三、箱梁对称挠曲应力
1、弯曲正应力
初等梁理论，顶底板 应力均匀分布 空间梁理论，顶底板 应力不均匀分布，有 剪力滞作用。
2、弯曲剪应力 • 开口截面
取微段水平力平衡
• 闭口单室截面 问题：无法确定 积分起点 解决方法：在平 面内为超静定 结构，必须通 过变形协调条 件求解
赘余力剪力流 剪切变形：
– 支点：杠杆原理 – 挂孔、悬臂：采用等刚度原则简化为等代简 支梁，采用刚性横梁法或比拟正交异 性板法计算
等刚度法
• 出发点：
– 横向分布体现肋主梁抗弯与抗扭能力的比例 关系 – 不同体系的梁桥抗扭性能基本相同，抗扭刚 度只与抗扭惯矩有关 – 体系不同体现在总体抗弯刚度上 – 采用挠度相等的办法计算等代刚度
• 底板——满足纵向抗压要求 一般采用变厚度，悬臂端主要受 构造要求控制，支点主要受纵向 压应力控制，需加厚
5、配筋特点 • 纵向钢筋
– 悬臂上只承担负弯矩，配置负弯矩钢筋 – 锚孔可能承担正或负弯矩需双向配筋 – 节段施工的T形刚构
• 主筋没有下弯时布置在腹板加掖中 • 需下弯时平弯至腹板位置 • 一般在锚固前竖弯，以抵抗剪力
第四章 悬臂梁桥的设计与计算
第一节 悬臂梁桥的体系 与构造特点
一、体系特点 • 由于支点负弯矩的卸载作用，跨中正弯 矩大大减小 • 由于弯矩图面积的减小，跨越能力增大 • 体系形式：双悬臂、单悬臂、双悬臂加 挂孔、T形刚构 • 缺点行车条件不好
(11)第四章_悬臂梁桥的计算1
手算可采用影响线加载
求图中截面 K 的恒载弯矩时，内力的表达式可写成：
SG1
g ( x) y ( x)dx
L
在多段静定梁中，内力影响线呈多段直线形，此时 可用影响线的转折点为界来分段计算，最后求和。
当影响线为直线段时，可用下式表示：
y ( x ) x tg
则该段荷载引起的恒载内力为：
单箱单室截面
跨 中 截 面 支 点 截 面
(a )
(b )
较窄桥墩满足较宽 桥面，减少下部工 程量，应用最为广 泛。 分离式双箱单室截面
(c )
多在宽桥中采用 单箱多室截面 箱形截面 多在宽桥中采用
2.跨径布置和梁高尺寸 单孔双悬臂梁桥
①T形截面主梁悬臂一般为中跨的0.3～0.4倍； ②箱形截面主梁悬臂可达中跨的0.4～0.6倍（跨 中最大正弯矩和支点最大负弯矩绝对值大致相 等）。 悬臂端伸入路堤可省去 两个桥台，需在悬臂与 路堤衔接处设置搭板。
③注意：悬臂长、活载挠度大、时跳车动厉害、
桥与路的连接构造易损坏。
(a ) l
x
l
l
x
搭 板
H
l
x
=(0.3~0.4)l
h = (1 / 1 . 2 ~ 1 / 1 . 5 )H
h
H = (1 / 1 0 ~ 1 / 1 3 )l
单孔双悬臂梁桥梁高拟定的常用尺寸
桥 型 跨 径 高跨比（h、H分别为跨中和支点梁高） T型截面 普通钢筋砼 lx=(0.3~0.4)l H=(1/10~1/13) l H=(1/12~1/15) l H=(1/12~1/15) l h=(1/1.2~1.5)H
跨 中 截 面 支 点 截 面
带马蹄形T形截面：

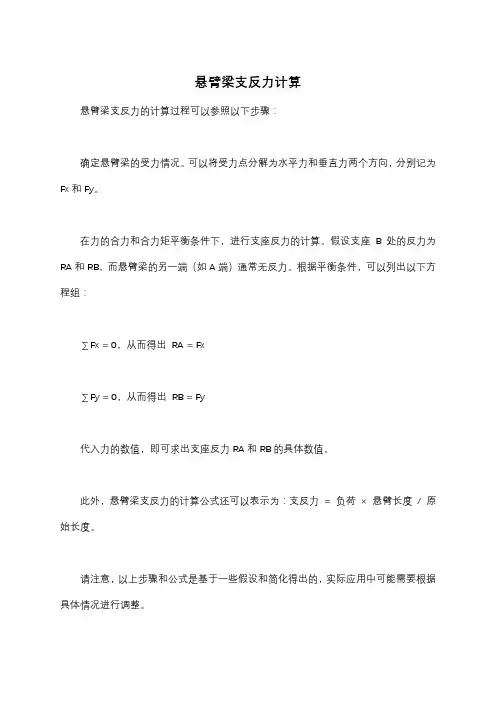

悬臂梁支反力计算
悬臂梁支反力计算
悬臂梁支反力的计算过程可以参照以下步骤：
确定悬臂梁的受力情况。
可以将受力点分解为水平力和垂直力两个方向，分别记为Fx和Fy。
在力的合力和合力矩平衡条件下，进行支座反力的计算。
假设支座B处的反力为RA和RB，而悬臂梁的另一端（如A端）通常无反力。
根据平衡条件，可以列出以下方程组：
∑Fx = 0，从而得出RA = Fx
∑Fy = 0，从而得出RB = Fy
代入力的数值，即可求出支座反力RA和RB的具体数值。
此外，悬臂梁支反力的计算公式还可以表示为：支反力= 负荷× 悬臂长度/ 原始长度。
请注意，以上步骤和公式是基于一些假设和简化得出的，实际应用中可能需要根据具体情况进行调整。

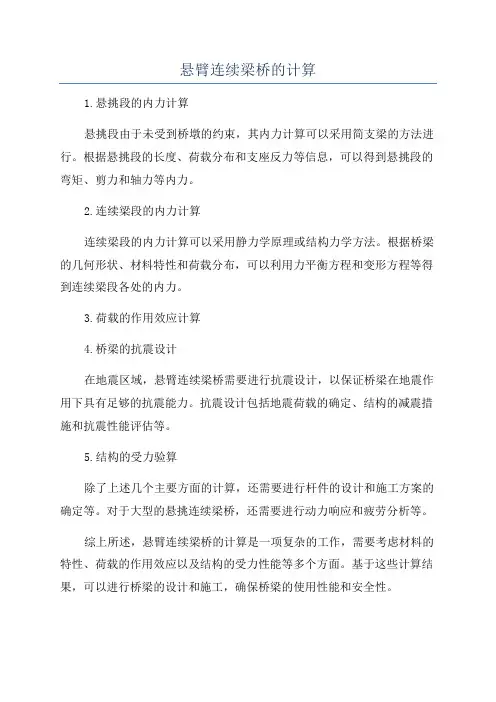

悬臂连续梁桥的计算
悬臂连续梁桥的计算
1.悬挑段的内力计算
悬挑段由于未受到桥墩的约束，其内力计算可以采用简支梁的方法进行。
根据悬挑段的长度、荷载分布和支座反力等信息，可以得到悬挑段的弯矩、剪力和轴力等内力。
2.连续梁段的内力计算
连续梁段的内力计算可以采用静力学原理或结构力学方法。
根据桥梁的几何形状、材料特性和荷载分布，可以利用力平衡方程和变形方程等得到连续梁段各处的内力。
3.荷载的作用效应计算
4.桥梁的抗震设计
在地震区域，悬臂连续梁桥需要进行抗震设计，以保证桥梁在地震作用下具有足够的抗震能力。
抗震设计包括地震荷载的确定、结构的减震措施和抗震性能评估等。
5.结构的受力验算
除了上述几个主要方面的计算，还需要进行杆件的设计和施工方案的确定等。
对于大型的悬挑连续梁桥，还需要进行动力响应和疲劳分析等。
综上所述，悬臂连续梁桥的计算是一项复杂的工作，需要考虑材料的特性、荷载的作用效应以及结构的受力性能等多个方面。
基于这些计算结果，可以进行桥梁的设计和施工，确保桥梁的使用性能和安全性。

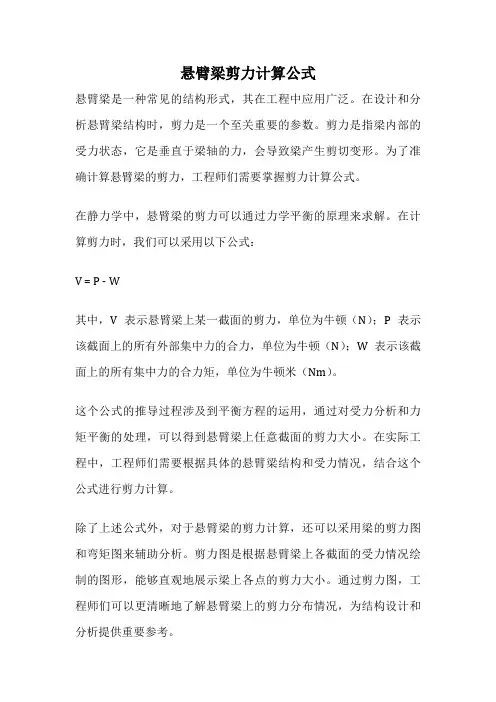

悬臂梁剪力计算公式
悬臂梁剪力计算公式悬臂梁是一种常见的结构形式，其在工程中应用广泛。
在设计和分析悬臂梁结构时，剪力是一个至关重要的参数。
剪力是指梁内部的受力状态，它是垂直于梁轴的力，会导致梁产生剪切变形。
为了准确计算悬臂梁的剪力，工程师们需要掌握剪力计算公式。
在静力学中，悬臂梁的剪力可以通过力学平衡的原理来求解。
在计算剪力时，我们可以采用以下公式：V = P - W其中，V表示悬臂梁上某一截面的剪力，单位为牛顿（N）；P表示该截面上的所有外部集中力的合力，单位为牛顿（N）；W表示该截面上的所有集中力的合力矩，单位为牛顿米（Nm）。
这个公式的推导过程涉及到平衡方程的运用，通过对受力分析和力矩平衡的处理，可以得到悬臂梁上任意截面的剪力大小。
在实际工程中，工程师们需要根据具体的悬臂梁结构和受力情况，结合这个公式进行剪力计算。
除了上述公式外，对于悬臂梁的剪力计算，还可以采用梁的剪力图和弯矩图来辅助分析。
剪力图是根据悬臂梁上各截面的受力情况绘制的图形，能够直观地展示梁上各点的剪力大小。
通过剪力图，工程师们可以更清晰地了解悬臂梁上的剪力分布情况，为结构设计和分析提供重要参考。
在工程实践中，悬臂梁的剪力计算是一个重要且复杂的问题。
工程师们需要综合考虑悬臂梁的几何形状、受力情况、边界条件等因素，进行准确的剪力分析。
通过掌握剪力计算公式和相关原理，工程师们能够更好地设计和优化悬臂梁结构，确保其安全可靠地承载荷载并满足工程要求。
总的来说，悬臂梁剪力计算公式是工程设计中的重要内容，对于确保结构的安全性和稳定性具有重要意义。
工程师们需要深入理解这些公式，并结合实际情况进行灵活应用，以确保悬臂梁结构的设计和施工质量。
通过不断学习和实践，工程师们可以提升剪力计算的能力，为工程建设贡献自己的力量。

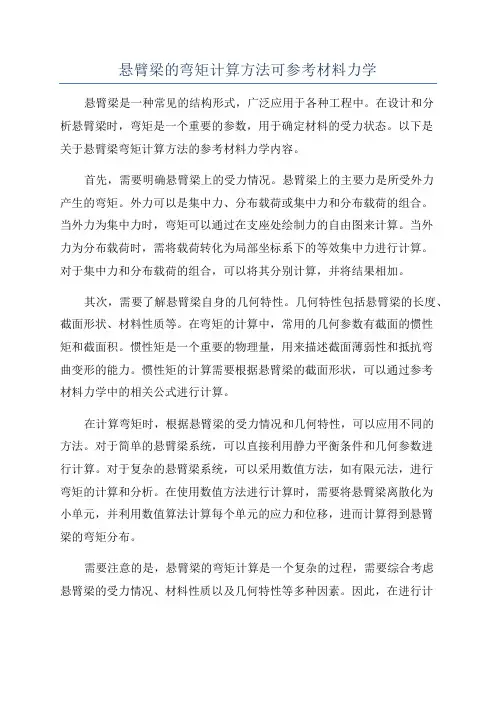

悬臂梁的弯矩计算方法可参考材料力学
悬臂梁的弯矩计算方法可参考材料力学悬臂梁是一种常见的结构形式，广泛应用于各种工程中。
在设计和分析悬臂梁时，弯矩是一个重要的参数，用于确定材料的受力状态。
以下是关于悬臂梁弯矩计算方法的参考材料力学内容。
首先，需要明确悬臂梁上的受力情况。
悬臂梁上的主要力是所受外力产生的弯矩。
外力可以是集中力、分布载荷或集中力和分布载荷的组合。
当外力为集中力时，弯矩可以通过在支座处绘制力的自由图来计算。
当外力为分布载荷时，需将载荷转化为局部坐标系下的等效集中力进行计算。
对于集中力和分布载荷的组合，可以将其分别计算，并将结果相加。
其次，需要了解悬臂梁自身的几何特性。
几何特性包括悬臂梁的长度、截面形状、材料性质等。
在弯矩的计算中，常用的几何参数有截面的惯性矩和截面积。
惯性矩是一个重要的物理量，用来描述截面薄弱性和抵抗弯曲变形的能力。
惯性矩的计算需要根据悬臂梁的截面形状，可以通过参考材料力学中的相关公式进行计算。
在计算弯矩时，根据悬臂梁的受力情况和几何特性，可以应用不同的方法。
对于简单的悬臂梁系统，可以直接利用静力平衡条件和几何参数进行计算。
对于复杂的悬臂梁系统，可以采用数值方法，如有限元法，进行弯矩的计算和分析。
在使用数值方法进行计算时，需要将悬臂梁离散化为小单元，并利用数值算法计算每个单元的应力和位移，进而计算得到悬臂梁的弯矩分布。
需要注意的是，悬臂梁的弯矩计算是一个复杂的过程，需要综合考虑悬臂梁的受力情况、材料性质以及几何特性等多种因素。
因此，在进行计算时，需要仔细分析问题、合理选择计算方法，并注意使用合适的公式和数据进行计算。
总之，悬臂梁的弯矩计算方法涉及到悬臂梁的受力情况和几何特性。
可以通过参考材料力学中的相关内容，理解悬臂梁的结构特点和计算方法，并根据具体情况进行计算。
弯矩的准确计算对于悬臂梁的设计和分析具有重要意义，能够有效地评估悬臂梁材料的受力状态，保证悬臂梁的安全性和可靠性。
