BOSS ME-80 GUITAR MULTI-EFFECTSTRAINING GUIDEContents1. FEATURES & BENEFITS2. QUICK DEMO3. GOING DEEP4. FIVE FEATURES TO KNOW and SHOW5. ACCESSORIES6. ME-80 EFFECTS1. FEATURES & BENEFITS•Traditional BOSS ME-type simple knob-based operation•COSM amp and effect modeling•USB port and downloadable BOSS Tone Studio® editor for computer recording, onscreen editing, patch download, forMIDI control, using the ME-80 as an audio interface, etc.•New dual pedals provide easy access to all functions in real time, including Bank Up/Down, Manual Mode on/off, etc.•9 Effect groups: Preamp, Comp/FX1, OD/DS, Modulation, Delay, EQ/FX2, Reverb, Pedal FX, NS•9 COSM amplifier models, 11 COSM OD/DS models, 11 Comp/FX1 effects plus additional EQ/ FX2 effects•Includes 2 MDP effects: MO-2 Overtone and TE-2 Tera Echo•10 PEDAL FX types, including +2 Octave, Freeze, OD/DS control, and more•Built in 38-second Phrase Looper w/ unlimited overdubs•Modulation and Delay effects support tap tempo for real time tempo-synched effects•New CONTROL pedal can select multiple effects or change parameters•Built-in chromatic tuner w/ mute for silent tuning•Runs on batteries (included) or optional BOSS PSA-120S AC adaptor2. QUICK DEMOThe Quick Demo is a way to get a customer interested in a product in less than 60 seconds.Before You Start1. Connect the MONO (L) Gt. AMP output of the ME-80 to the clean channelof a good amp, such as a Roland JC-120 or other pro quality amp.NOTE: It is very important to use a pro-quality guitar amp. Why run a high-end effect through a low-end amp?2. Set the amp’s tone controls for a flat response.3. Connect the ME-80 to power using a BOSS PSA-120S AC Adaptor.4. Plug a guitar into the GUITAR INPUT of the ME-80.5. Press the MEMORY/MANUAL pedal to select MANUAL. The green LEDwill light indicating MANUAL Mode.6. Use the other pedals to turn all ME-80 effects off.ABOUT MANUAL MODEManual mode allows a multi-effect such as the ME-80 to operate much like simple stomp boxes. Rather than changing pre-programmed sounds, when you step on a pedal in manual mode you are tuning on or off a particular effect, just as if it were a single stomp box in a pedalboard. On the ME-80, there are eight pedal switchable effects: Comp, OD/DS, Mod, Delay, COSM Amp, EQ, Rev, and Expression Pedal FX. Any or all of these can be on at the same time just by pressing the corresponding pedal.ABOUT MEMORY MODEIn Memory Mode, pressing a number pedal selects an entire preset or user made patch.THE QUICK DEMO: USING THE ME-80 IN MANUAL MODEThis Quick Demo has five steps. You can do some or all of the steps. STEP ONE: Add Distortion1. Make sure that all the effects are off; then play the guitar through the ME-80 to show the dry sound.2. Select a DISTORTION or OVERDRIVE type by turning theOVERDRIVE/DISTORTION TYPE KNOB.3. Set the OD/DS control knobs to an appropriate setting.(Not suggested settings. For illustration only)4. Press the OD/DS PEDAL to turn on the Overdrive. The red LED will light.5. Play some chords or leads.STEP TWO: Add Modulation1. Turn the MODULATION TYPE knob to select a Modulation effect. Do notuse Harmonist or Octave.2. Set the MODULATION Controls knobs to an appropriate setting.(Not suggested settings. For illustration only)3. Press the MOD PEDAL to turn on the Modulation effect. The red LED willlight.4. Play some chords or leads.STEP THREE: Add Delay1. Turn the DELAY TYPE knob to select ANALOG.2. Set the DELAY Control knobs to an appropriate setting.(Not suggested settings. For illustration only)3. Press the DELAY PEDAL. The red LED will light.4. Play some chords or leads.5. Hold the DELAY PEDAL down for two seconds.6. Tap in a different delay time with the DELAY PEDAL.NOTE: You can also change the rate of the Modulation effect by repeating this procedure with the MOD PEDAL.STEP FOUR: Add PEDAL FX1. Turn the PEDAL FX knob to select WAH.2. Press the toe end of the EXPRESSION PEDAL hard to turn on the WAH.The PEDAL FX LED will light.3. Play some chords or leads using the WAH.STEP FIVE: Show the Phrase LooperNOTE: When using the Phrase Looper, use the DELAY PEDAL to control all recording, playback, and overdub functions.1. Set the DELAY TYPE knob to PHRASE LOOP. The red LED will flash at asteady rate.2. Use the NUMBERED (FX) PEDALS to turn on/off effects needed for aclean sound.3. When you are ready to record, press the DELAY PEDAL. Recording willstart. The red LED will flash quickly.4. When you’re finished with the first loop recording, press the DELAYPEDAL. The Phrase will play back. The LED will light without flashing.NOTE: Make sure you do this on the beat.5. Change the guitar’s tone using the NUMBERED PEDALS.6. Press the DELAY PEDAL again to overdub another track onto the existingloop.7. If desired, repeat steps 4-6.8. When you are finished, press the DELAY PEDAL twice quickly to stop thelooper.NOTES:The ME-80’s Memory Mode has two sets of patch Banks: Preset (P) and User (U). Each has nine Banks: 1-9, with four patches in each. The display indicates whether you are in the Preset or User Bank set and which Bank is selected.This indicates Userbank 1How to Switch to Memory Mode1. From MANUAL Mode, press the MEMORY/MANUAL pedal to selectMEMORY. The red MEMORY LED will light indicating MEMORY Mode. How to Change Programs in Memory Mode1. IN MEMORY Mode, press the BANK UP or DOWN pedal to changebanks.2. Press PEDAL ONE, TWO, THREE or FOUR to select a patch within theBANK.How to Edit a Patch1. Use the above procedures to select a patch in a USER BANK.2. Press EDIT.3. Adjust the settings of the knobs and pedals.NOTE: you may have to move the knobs past their current stored settings to enable the new settings.4. Press WRITE.5. If necessary, press the BANK UP/DOWN pedals and NUMBER pedals toselect the patch number for the new patch.6. Press WRITE again to save the sound in the selected patch location. How to Use the Tuner1. Hold down the MEMORY/MANUAL pedal for at least two seconds..2. Tune up. The note played will show in the Display. The LED’s in thedisplay will indicate whether the note is sharp, flat, or in tune.3. Press any NUMBER pedal or press EXIT to exit the tuner.How to Use with a Computer via USBThe ME-80 has an on-screen Editor (a free download from the BOSS or Roland website) for editing your ME-80 sounds on a computer. You can also download alternate patches and load them into the ME-80 via USB and use the ME-80 as a USB-audio interface for computer recording. It can even respond to MIDI program and control changes via USB.1. Download and install the ME-80 software from the Roland website.2. Select MANUAL Mode.3. Press EDIT until you get to SYSTEM SETTINGS USB parameters.4. Use the BANK UP/DOWN pedal to set the value of the parameters.5. Press WRITE to save the settings.How to Re-Initialize the ME-801. Set the ME-80 to Manual Mode.2. While holding down EDIT, press the MOD PEDAL. “FR” (factory reset)will appear in the display.3. Press WRITE. The TUNING GUIDE LED will flash.4. Press WRITE again. The display will flash and the ME-80 will be reset.4. FIVE THINGS TO KNOW and SHOW1. Easiest to use BOSS multi-effect. Just turn the knobs!2. COSM modeled Amps, OD/DS, Modulations, and Delays3. USB for computer recording, on-screen editing, patch downloading andbackup4. Tap tempo both Mod and Delay5. New dual pedal OS allows more flexibility and ease of use.5. ACCESSORIES1. BOSS PSA-120 AC Adapter2. BOSS Bag-S2 Carrying bag3. Roland RH-5, RH-200 or other headphones4. Instrument cables6. ME-80 EFFECTSPREAMP ORIGINAL1. AC Original amp good for acoustic guitars w/PUs2. CLEAN Original clean amp with uncolored tone response3. TWEED Fender Bassman 4x104. CRUNCH BOSS GT-100 Advanced crunch amp5. COMBO Vox AC-30TB6. LEAD Mesa Boogie Mk series lead channel7. DRIVE GT-100 Advanced drive amp8. STACK Marshall Plexi channel 19. METAL Bogner UberschallCOMP/FX11. COMPRESSOR2. T-WAH UP3. T-WAH DOWN4. OCTAVE5. SLOW GEAR6. DEFRETER7. Single>Hum (Pickup Simulator)8. Hum>Single (Pickup Simulator)9. SOLOCOSM OVERDRIVE/DISTORTION1. BOOST BOSS FB-22. OVERDRIVE BOSS OD-13. T-SCREAM Ibanez TS-8084. BLUES BOSS BD-25. TURBO OD BOSS OD-2 w/ TURBO on6. DISTORTION BOSS DS-17. TURBO DS BOSS DS-2 w/ TURBO on8. METAL DS BOSS MT-29. CORE BOSS ML-210. FUZZ Electro-Harmonix Big Muff11. OCT FUZZ Vintage Roger Mayer OctaviaMODULATION1. PHASER2. FLANGER3. TREMOLO4. CHORUS5. VIBRATO6. PITCH SHIFT7. HARMONIST8. ROTARY9. UNI-V Univox Univibe10. DELAY11. OVERTONE BOSS MO-2 DELAY1. 1-99ms2. 100-600 ms3. 500-6000ms4. ANALOG5. TAPE6. MODULATE7. REVERSE8. CHO+DELAY9. TEMPO10. TERA ECHO11. PHRASE LOOPEQ/ FX21. PHASER2. TREMOLO3. BOOST4. DELAY5. CHORUS6. EQNS (NOISE SUPPRESSOR)REVERB1. ROOM2. HALL3. SPRINGPEDAL EFFECTS1. WAH2. VOICE3. +1 OCTAVE4. +2 OCTAVE5. –1 OCTAVE6. FREEZE7. OSC DELAY8. OD/DS9. MOD RATE10. DELAY LEVEL。

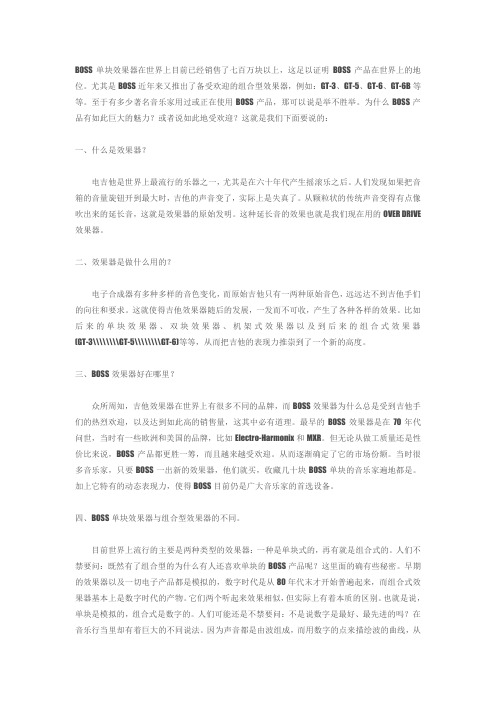

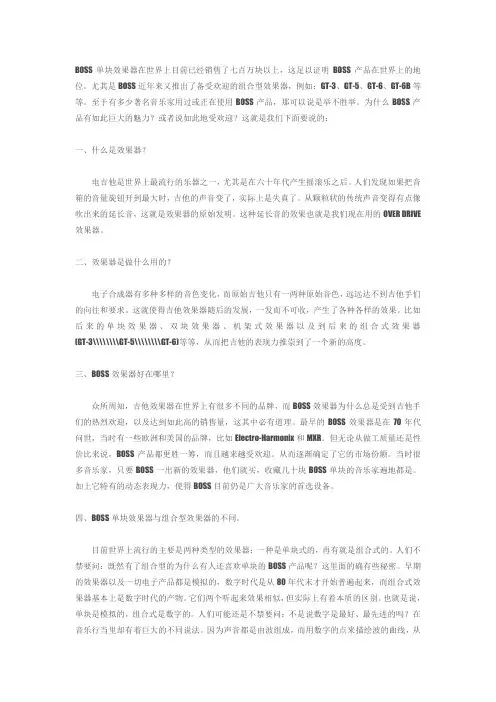

BOSS单块效果器在世界上目前已经销售了七百万块以上，这足以证明BOSS产品在世界上的地位。
尤其是BOSS近年来又推出了备受欢迎的组合型效果器，例如：GT-3、GT-5、GT-6、GT-6B等等。
至于有多少著名音乐家用过或正在使用BOSS产品，那可以说是举不胜举。
为什么BOSS产品有如此巨大的魅力？或者说如此地受欢迎？这就是我们下面要说的：一、什么是效果器？电吉他是世界上最流行的乐器之一，尤其是在六十年代产生摇滚乐之后。
人们发现如果把音箱的音量旋钮开到最大时，吉他的声音变了，实际上是失真了。
从颗粒状的传统声音变得有点像吹出来的延长音，这就是效果器的原始发明。
这种延长音的效果也就是我们现在用的OVER DRIVE 效果器。
二、效果器是做什么用的？电子合成器有多种多样的音色变化，而原始吉他只有一两种原始音色，远远达不到吉他手们的向往和要求。
这就使得吉他效果器随后的发展，一发而不可收，产生了各种各样的效果。
比如后来的单块效果器、双块效果器、机架式效果器以及到后来的组合式效果器(GT-3\\\\\\\\GT-5\\\\\\\\GT-6)等等，从而把吉他的表现力推崇到了一个新的高度。
三、BOSS效果器好在哪里？众所周知，吉他效果器在世界上有很多不同的品牌，而BOSS效果器为什么总是受到吉他手们的热烈欢迎，以及达到如此高的销售量，这其中必有道理。
最早的BOSS效果器是在70年代问世，当时有一些欧洲和美国的品牌，比如Electro-Harmonix和MXR。
但无论从做工质量还是性价比来说，BOSS产品都更胜一筹，而且越来越受欢迎。
从而逐渐确定了它的市场份额。
当时很多音乐家，只要BOSS一出新的效果器，他们就买，收藏几十块BOSS单块的音乐家遍地都是。
加上它特有的动态表现力，使得BOSS目前仍是广大音乐家的首选设备。
四、BOSS单块效果器与组合型效果器的不同。
目前世界上流行的主要是两种类型的效果器：一种是单块式的，再有就是组合式的。

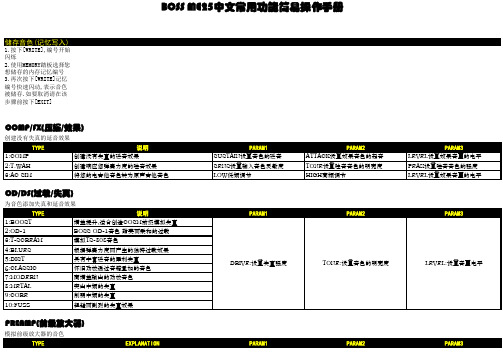

储存音色(记忆写入)1.按下[WRITE],编号开始闪烁2.使用MEMORY踏板选择您想储存的内存记忆编号3.再次按下[WRITE]记忆编号快速闪动,表示音色被储存.如要取消请在该步骤前按下[EXIT]TYPE说明PARAM1PARAM2PARAM31:COMP 创建没有失真的延音效果SUSTAIN设置音色的延音ATTACK设置效果音色的起音LEVEL设置效果音量的电平2:T.WAH 创建响应您弹奏力度的哇音效果SENS设置输入音色灵敏度TONE设置哇音音色的明亮度PEAK设置哇音音色的强度3:AC SIM将您的电吉他音色转为原声吉他音色LOW低频调节HIGH高频调节LEVEL设置效果音量的电平TYPE说明PARAM1PARAM2PARAM31:BOOST 增益提升,适合创造COSM前级模拟失真2:OD-1BOSS OD-1音色 甜美而柔和的过载3:T-SCREAM 模拟TS-808音色4:BLUES 根据弹奏力度而产生的独特过载效果5:DIST 具有丰富延音的犀利失真6:CLASSIC 怀旧功放通过音箱叠加的音色7:MODERN 高增益输出的功放音色8:METAL 突出中频的失真9:CORE 削弱中频的失真10:FUZZ粗糙而剧烈的失真效果TYPEEXPLANATIONPARAM1PARAM2PARAM31:CLEAN 平滑而温暖的干净音色DRIVE:设置失真总量TONE:设置音质VOLUME:设置音量电平2:TWIN 模拟FENDER的TWINREVERB音箱3:TWEED 模拟FENDERBASSMAN音箱4:VO DRIVE模拟VOX一体箱的过载请按住(PREAMP)按键直到屏幕闪烁"ED"字样,您可以使DRIVE快速闪烁,MEMO:当DRIVE(PREAMP)指示灯快速闪烁时.您可以设置以下参数.BOSS ME25中文常用功能简易操作手册LEVEL:设置音量电平OD/DS(过载/失真)为音色添加失真和延音效果DRIVE:设置失真强度TONE:设置音色的明亮度PREAMP(前级放大器)COMP/FX(压缩/效果)创建没有失真的延音效果模拟前级放大器的音色5:BG LEAD 模拟 MESABOOGIE一体音箱音色6:MS VINTAGE模拟70年代的MARSHALL音色7:MS MODERN 模拟MARSHALL音箱的高增益PARAM1PARAM2PARAM38:5150 DRIVE 模拟PEAVEY EVH5150的独奏通道音色BASS:MIDDLE:TREBLE:9:R-FIER模拟MESA BOOGIE DUAL RECT.音色设置低频音色设置中频音色设置高频音色10:ULTRA METAL原始金属,适合重金属演奏,加重低音和速度TYPE说明PARAM1PARAM2PARAM31:CHORUS 为音色添加细微的起伏,使更宽广浑厚RATE:效果速率DENTH:效果的深度E-LEVEL:效果的音量2:PHASER 创建音色的回旋相移效果RATE:效果速率DENTH:效果的深度RESONANCE:效果强度3:FLANGER 产生类似喷气机俯冲效果RATE:效果速率DENTH:效果的深度RESONANCE:效果强度4:ROTARY 模拟回旋式扬声器音色RATE:效果速率DENTH:效果的深度E-LEVEL:效果的音量5:UNI-V 模拟60年代摇滚音色的经典UNI-V效果RATE:效果速率DENTH:效果的深度E-LEVEL:效果的音量6:TREMOLO 创建音量电平周期变化的颤音RATE:效果速率DENTH:效果的深度E-LEVEL:效果的音量7:HARMONIST 创造双吉他效果(请使用单一音符)KEY:演绎乐曲的音调低8度-标准-高8度E-LEVEL:效果的音量8:OCTAVE添加低八度音符,使之更浑厚(使用单一音符)D-LEVEL:直通音色的音量E-LEVEL:效果的音量TYPE说明PARAM1PARAM2PARAM31:1-99MS 适合于双音的1-99毫秒的效果TIME以1毫秒为单位设置延时时间FEEDBACK设置延时的重复次数E-LEVEL:设置延时效果的音量2:100-990MS 延时时间为100至990毫秒的延时TIME以10毫秒为单位设置延时时间FEEDBACK设置延时的重复次数E-LEVEL:设置延时效果的音量3:1000-6000MS 适合于特殊效果的1000至6000毫秒的延时效果TIME以100毫秒为单位设置延时FEEDBACK设置延时的重复次数E-LEVEL:设置延时效果的音量4:TAP您可以使用SOLO踏板设置延时时间TIME设置延时音色的拍点FEEDBACK设置延时的重复次数E-LEVEL:设置延时效果的音量选择TAP时,您可以按乐曲的节拍速度以8分音符或四分音符按下SOLO踏板来设置延音的节拍速度,SOLO踏板的指示灯将和当前节拍速度同步闪烁.MEMO当您将TAP选择为延时类型时,您不可以开启或者关闭SOLO功能.当您再次按下DRIVE(PREAMP)时,ME25返回普通状态.MODULATION(调制)调制音色,改变音调,使音色更宽广.DELAY(延时)音色延时产生回音般的效果,为音色添加浑厚的感觉与乐曲的节拍速度同步应用效果(拍点速度)TYPE说明PARAM1PARAM2PARAM31:ROOM 模拟房间里的回响效果2:HALL模拟大厅里的回响效果TYPE说明PARAM1PARAM2PARAM31:WAH 哇音效果2:+1 OCTAVE 以一个低8度或者高8度持续变化原始音色3:-1 OCTAVE *使用8度效果时请弹奏单一音符!4:FREEZE模拟大厅里的回响效果使用FREEZE1:请使用脚跟踏下表情踏板2:演奏吉他,当演绎时,请使用脚尖踏下表情踏板只要您一直踏住表情踏板,音色将持续发声您可以改变踏板位置而调节延音音色的音量3:使用脚跟踏下表情踏板将停止持续的延音音色您可以按住[EXIT]按键,并按下MEMORY∨/MEMORY∧踏板改变参考音调显示35-45音调435-445HZ同时按下下MEMORY∨/MEMORY∧踏板关闭调音器乐句循环播放(38秒)5.请双击SOLO踏板停止循环播放(STANDBY)循环播放/录音停止,设备返回录音待机模式MEMO:请在1秒之内结束双击操作,当播放结束,所录制的数据将被删除6.请踏下SOLO踏板约2秒钟,退出乐句循环模式REVERB(编辑模式)PEDAL FX (Pedal Effects)(踏板效果)使用ME25的表情踏板创建音色的变化为音色添加回响效果LEVEL:设置效果的音量3.再次踏下SOLO踏板(PLAY),录音停止.一旦录音结束,将从您开始录音的起始位置重复播放,SOLO踏板指示灯持续闪烁MEMO:录音时间过短可能会产生震荡声4.如果您想进行再录音(叠加录音),请重复2和3TIP:您可以在乐句循环播放过程中切换记忆音色,这样您可以变化叠加录音的音色为吉他调音1.踏下SOLO踏板约2秒左右(STANDBY),进入录音待机模式,SOLO踏板的指示灯按固定的间隔闪烁2.请踏下SOLO踏板(REC),当您按下SOLO踏板既开始录音,踏板指示灯快速闪烁设置控制操作当您调用内存时,效果参数不能反映于控制旋钮实际位置,您可以设置控制旋钮时的参数1.按住[EXIT],并按下下MEMORY∧踏板2.请使用MEMORY∨/MEMORY∧踏板选择控制操作方式.显示操作控制N0调节旋钮,数值立即改变(原厂设置)N1旋钮调节越过当前对应设置数值,数值才改变3.按下[WRITE]键 ,设置储存于内存中降噪调节按住EXIT键 使用MEMORY∧或∨踏板调节数值(T0-T9),T0为关闭降噪效果,调节过高会导致吉他弹奏时不发声!恢复原厂设置1.按住[EXIT],并踏下MEMORY∧踏板.屏幕将显示"FA"字样2.按下[WRITE]按键,调音向导闪烁3.再次按下[WRITE]按键,屏幕闪烁,执行恢复原厂设置.过程中不要关闭电源另外音色库功能挺简单的,大家自己摸着上手吧,就是一些现成的音色,根据自己设备情况再稍做调整就可以了!我这就不列举了!。
GUITAR vamp2.0中文说明书1、介绍恭喜！阁下购买的V-AMP2为V-AMP虚拟吉它扩音器的改良产品。
我们对其进行改进的最终目的是通过“物理模拟”并结合最新的DSP效果器方式以产生出值得信赖的经典扩音器的音色。
与其上一代产品--V-AMP相比，V-AMP2具有许多优势：被模拟的扩音器数量增加了一倍；五个可进行全局调整的操作模式；由于带有前级旁路（P reamp Bypass），你还可以将该设备单纯作为的效果器来使用。
我们再次直面研发产品带来的挑战。
当然它仍有可能成为未来一段时间人们的话题。
V-AMP2是一款多功能的产品，它既可以在绝不造成任何信号传输问题的情况下，为您带来32款值得信赖的、甚至是特殊的扩音器的音色，还可以为您提供由多效果处理器技术带来的各种声音。
简而言之，V-AMP2给您的是一个声音工具，里面包含了各种当今音乐人梦寐以求的元素。
BEHRINGER是一家由从事专业录音棚技术发展而来的公司。
多年以来，我们已经成功地开发了多种用于录音棚及演出现场的产品，包括麦克风及各类标准机架设备(如压缩器、增强器、噪音门、电子管处理器、耳机放大器、数字效果设备及DI 盒等)、监听器、调音台以及专业现场、录音棚混音器。
我们已将所掌握的全部技术融入V-AMP2中。
灵活性是音乐领域中至关重要的一环。
一个现代吉它手不仅需要演奏多种音色，还需要有适应不同演奏环境（家庭录音、录音棚、现场演出）的能力。
因此，庞大的扩音器堆阵已经成为过去。
V-AMP2融尽可能多的功能于一身，而且设置及携带非常方便，同时很容易就可以掌握。
置的EPROM很方便进行替换，从而使得V-AMP2可以引领时代。
也就是说我们将听取您的建议，并且不断地对新的算法进行研究。
然后放在互联网上供您免费下载，这样即使是在将来，V-AMP2也一样不会落伍。
百闻不如一试。
接下来您将体验的新一代虚拟吉它扩音器，如下特点令人叹为观止：出位的音色足以令所有的传统吉它扩音器望尘莫及；完美的电子管音色模拟且避免了一般电子管扩音器的通病（使用寿命短、发热量大、过于灵敏）；最新的DSP技术带来了从古典到现代的大量效果音色；构造坚固，可以适应哪怕是最恶劣的环境。

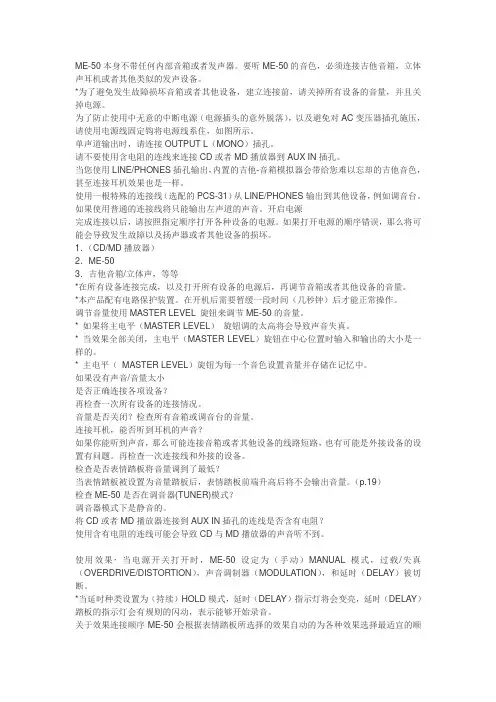

ME-50本身不带任何内部音箱或者发声器。
要听ME-50的音色，必须连接吉他音箱，立体声耳机或者其他类似的发声设备。
*为了避免发生故障损坏音箱或者其他设备，建立连接前，请关掉所有设备的音量，并且关掉电源。
为了防止使用中无意的中断电源（电源插头的意外脱落），以及避免对AC变压器插孔施压，请使用电源线固定钩将电源线系住，如图所示。
单声道输出时，请连接OUTPUT L（MONO）插孔。
请不要使用含电阻的连线来连接CD或者MD播放器到AUX IN插孔。
当您使用LINE/PHONES插孔输出，内置的吉他-音箱模拟器会带给您难以忘却的吉他音色，甚至连接耳机效果也是一样。
使用一根特殊的连接线（选配的PCS-31）从LINE/PHONES输出到其他设备，例如调音台。
如果使用普通的连接线将只能输出左声道的声音。
开启电源完成连接以后，请按照指定顺序打开各种设备的电源。
如果打开电源的顺序错误，那么将可能会导致发生故障以及扬声器或者其他设备的损坏。
1．（CD/MD播放器）2．ME-503．吉他音箱/立体声，等等*在所有设备连接完成，以及打开所有设备的电源后，再调节音箱或者其他设备的音量。
*本产品配有电路保护装置。
在开机后需要暂缓一段时间（几秒钟）后才能正常操作。
调节音量使用MASTER LEVEL 旋钮来调节ME-50的音量。
* 如果将主电平（MASTER LEVEL）旋钮调的太高将会导致声音失真。
* 当效果全部关闭，主电平（MASTER LEVEL）旋钮在中心位置时输入和输出的大小是一样的。
* 主电平（MASTER LEVEL）旋钮为每一个音色设置音量并存储在记忆中。
如果没有声音/音量太小是否正确连接各项设备？再检查一次所有设备的连接情况。
音量是否关闭？检查所有音箱或调音台的音量。
连接耳机，能否听到耳机的声音？如果你能听到声音，那么可能连接音箱或者其他设备的线路短路，也有可能是外接设备的设置有问题。
再检查一次连接线和外接的设备。
效果器常用英文单词一览AMPLIFIER（AMP）放大器、扩音机 CHORUS 合唱效果器ANALOG DELAY 模拟延时器 CLEAN 清彻音ATTACK 打进声 CONTROL 控制AUTO 自动 CRUNCH 嘎吱音BALANCINC 平衡 DECAY 衰减BAND 波段 DELAY 延时效果器BANK 组合 DEPTH 深度BEAT 拍、拍子 DIGITAL 数字、数字式BLEND 混合 DISPLAY 显示BOOST 提升 DISTORTION（DIST）失真效果器BRIGHT 明亮 DIRECT OUT 直接信号输出BUTTONS 按钮 DRIVE 驱动CALIBRATION 校音器 ECHO 回声CANCEL 消除 EDIT 编辑CENT 音分 EFFECTORS 效果器COLOR 色彩 EFFECT 效果COMPARE 比较 ELEC.CUTTAR 电吉他COMPRESSOR 压缩效果器 EQUALIZER（EQ）均衡器CHANNEL 通道 FRET 音品CHECK INDICATOR 核对指示灯 FEEDBACK 反馈 CHORD 和弦 FLANGER 弗兰格效果器FOOT SW 脚踏开关 PLAY 弹（放）FOOT VOLUNE 脚踏音量控制器 POWER 电源、功率FREQUENCY 频率 POLARITY 极性（指电源）GAIN 增益 PULL 开关HARD 硬（指声音） PROGRAM 程序HIGH 高（指声音的高调） RATE 比率HEAVY METAL 硬摇滚、重金属乐 RECALL 恢复INPUT 输入插孔 RECORD 录、录音INSTRUMENT 乐器（插孔） REECHO 回响JACK 插梢（或指插孔） REPEAT 反复KNOB 旋钮 RESET 重放LAMP 指示灯 REVERB 混响（效果器）LEAD 超载音 RELEASER 解除、释放LIGHT 指示灯 PHYTHM 节奏LEFT 左（声道） RIGHT 右（声道）LEVEL 电平 SEND 发送LOW 低（指音量） SELECTOR 选择钮LONG 长（指持续音） LENSITIVITY 灵敏度LINE OUT 线路输出 STRING 弦线MASTER VOL 总音量 SHORT 短（指持续音）MIDDLE 中音 SHARP 尖锐（指声音）NOISE GATE 噪声闸（效果器的一种）SIGNAL 信号NUT 琴马 SOUND 音响OVER DRIVE 驱动器（效果器的一种）SOFT 柔和（指声音）OUTPUT 输出插孔 SPEED 速度PARAMETRIC EQ 参数均衡器 SPEAKERS 扬声器PHASER 移相（效果器） STAGE TUNER 弦乐校音仪PHONES 耳机 START 启动PICKUPS 拾音器 STOP 停止PITCH 音准 SUSTAIN 持续音（延音）TIME 时间 SWITCH（SW）开关TIMITER 限幅器 SYNTHESIZER 合成器TONE 音调 TEMPO 拍子速度BOOSTER 提升 VOICES 声音TREBLE 高音 VOLUME 音量TUNER 校音 VOLUME PEDAL音量踏板TUBE MANIA 管爆（失真器果的一种）WAW 哇音WRITE 存储（写入）BOSSGT-5 中文说明书第一章：入门一、构造（以GT-3为例，从左到右、由上而下顺序说明）上面板：1、液晶显示屏2、 *** 118;alues调节旋钮（数值轮）3、BANK踏板：GT-3有两个，GT-5一个，用来变换音色组4、脚踏（大踏板、表情踏板、音量踏板）5、设置按钮（多个）6、小踏板：GT-3有4个、GT-5有5个变换小踏板，用来变换某组内的音色号，最右边为1个控制踏板（C踏板）背面板：1、INPUT：输入插孔，接电吉他2、LEVEL：输出音量（电平）调节旋钮3、OUTPUT R：右声道输出插孔，接音箱等设备4、OUTPUT L（MONO）：左声道输出插孔，若非立体声输出，使用此插孔接音箱等设备5、PHONES：耳机插孔，此插孔为3.5mm立体声输出小插孔，也可以利用此插孔接调音台6、SEND：外部效果器（效果设备）输出插孔，接外部效果器（效果设备）的输入插孔7、RETURN：外部效果器（效果设备）输入插孔，接外部效果器（效果设备）的输出插孔8、SUB EXP PEDAL：外部表情踏板接入插孔9、MIDI IN：MIDI输入插孔10、MIDI OUT：MIDI输出插孔11、POWER：GT电源开关按钮12、AC IN 14V：14V直流变压器电源输入插孔=====================================================================二、连接将GT与吉他、音箱等设备连接好后，接通电源。
众所周知.BOSS提供了众多的效果器.可以帮助乐手来创造出各种宽度和范围的音色.这是一个快速指南.帮助大家认识众多的效果器的类型和型号以及用途.以BOOS为代表.做个效果器的全面系统的了解学习.认识篇失真类过载:OD-3.SD-1.BD-2.OS-2.ODB-3.OD-20.这些单块全是过载音色.你可以根据音色需要来进行选择.失真:OS-2.DS-1.DS-2.MT-2.MD-2.OD-20.这些单块能产生强烈的.金属味道的失真音色.原声音色修改类延时:DD-6.DD-3.DD-20.这些都是延时效果的单块.能够产生自然的带有回响的音色效果. 混响:RV-5.这种单块可以加载自然的环境效果.就象是大厅或者房间混响效果.调制以及双音效果类合唱:CE-5.CH-1.CEB-3.CE-20.合唱是结合了一点延时和原始的吉他信号.从而产生了厚实.并且微微发亮的音色效果.相移:PH-3.结合了原声信号和声相移动信号来生成一种使音箱旋转的音色.其实根本上是声相的移动.镶边:BF-3.结合了平滑的延时信号和原声的信号而产生的类似喷气机的效果.颤音:TR-2.对于原始信号音量有规律的进行变化.从而产生的一种声音颤动效果.整体改变音色类均衡:GE-7.GEB-7.EQ-20.通常作为推进器或者作为不同频段声音的控制器来使用.原声模拟:AC-2.将电吉他的音色改为原声吉他的音色.哇音:AW-3.PW-10.通过推进或者截断特殊频率的范围.而产生与众不同的哇音效果.贝司合成器:SYB-3.能够产生贝司合成器的音色.控制增益电平类压缩器:CS-3.使输入电平保持一致并且增强了延音.限制器:LMB-3.他可以限制溢出电平的峰值.起到限制闸的作用.改变音色的音高类八度:OC-3.创造比原始信号低一个或两个八度的效果音色.音高移调/和声:PS-5.提供智能化的.特殊调位的音高移调.增加或减少两个八度.加载颤音臂和颤动效果.给你一种Whammy踏板的效果.减少噪音类噪音抑制器:NS-2.他可以为整体的效果减少噪音.改变连接类线路选择器:LS-2.控制切换不同的音色链.以及音箱的选择和控制.使用篇OD-3:OD-3是目前终极的过载效果器.能够产生宽频范围的圆滑的过载音色.并且本身具有非常优秀的动态感应.基于双段过载电路设计.OD-3比其他的踏板厚实.饱满.延音也较长. OD-3的使用方法:1.用于厚实的节奏音色:Level调到12点位置.Tone调到10点位置.Drive调到头.这个设置可以得到饱满的过载音色.与单线圈拾音器配合可以获得最好的效果.大量的延音更能够表现过载的音色.2.用于Blues.开放-宽广的音色:Level调到3点.Tone调到12点.Drive调到10点.使用这个设置.OD-3可以推进音箱的音色.变得非常硬实.产生强大的自然的过载音色.最适合弹奏Blues.而在使用这些额外驱动失真的同时还保留着所有你吉他的自然音色动态感觉.3.用于厚实的Solo的音色:Level调到三点.Tone调到12点.Drive调到3点.如果你希望在演奏Solo时的音色非常有冲劲的话.就使用这个设置.然后根据想要的音色再调节Tone.最终你能得到你想要的主音音色.SD-1:SD-1在保持了演奏技术的细微感觉的同时.产生温暖.圆滑的电子管音箱的过载音色.不匀称过载电路为吉他提供了真实的过载效果.音色控制也对整体的音色提供了调制范围. SD-1的使用方法:1.产生一个温和的过载音色.Level调到1点半.Tone调到11点.Drive调到10点半.把Drive设置低一些.Tone设置也不要太高.这样就比较适合Blues的演奏.2.产生一个比较硬的过载音色.Level调到12点.Tone调到3点.Drive调到头.3.做激励器的使用:把Drive调到最低.Level调到最大.Tone位于11点的位置.这样使用SD-1作激励器.激励音箱的失真而得到厚重的效果.BD-2:BD-2的音色最象经典的电子管音箱的音色.并且最适合Blues的演奏.音色温暖.自然.饱满.音色的表现力极强.能够表现出任何你演奏的风格.音色控制也很简单.BD-2的使用方法:1.产生一个温和的过载音色.Level调到12点.Tone调到11点.Gain调到11点.这个设置产生的音色动态十足.结合吉他的音色设置能够真实的作出响应.Tone设置比较自由.2.用于硬过载音色.Level调到11点.Tone调到11点.Gain调到3点.这个设置适合硬摇滚.并且带有Blues的味道.Gain可以适当开大.但是Tone不要太大. 3.用BD-2做激励器.Level调到3点.Tone调到11点.Gain调到8点.把Drive调低.提升Level.Tone可以调节你音箱的音色.OS-2:OS-2同时给你失真和过载的选择.将两种音色都设计到一个踏板中.给了你更多的音色选择.并且还保留了单线圈拾音器的特性.OS-2的使用方法:1.产生自然的过载音色.Level调到12点.Tone调到12点.Drive调到头.Color关掉.这个设置可以做为一个过载效果器使用.将Drive开到最大可以得到失真音色.与双线圈拾音器结合效果最好.2.产生激烈的失真音色.Level调到12点.Tone调到1点半.Drive调到头.Color调到最大. 这个设置就是一个失真效果器.将Drive开到最大.就可以得到猛烈的失真.3.混合了过载/失真的音色.Level调到12点.Tone调到12点.Drive调到2点.Color调到12点.把Color调到中间就可以混合过载和失真.DS-1:DS-1提供了重失真的效果.代替了法滋失真.DS-1忠实的重塑了你演奏的动感.从小嗡嗡声到大的嚎叫声的音色.内置的Tone可以调整整体的音色感觉.DS-1的使用方法:1.产生温和的失真.Tone调到最小.Level调到11点.Dist调到10点半.这个设置可以产生温和的失真.如果希望音色更温和.可以使用琴颈拾音器.2.产生硬失真.Tone调到10点半.Level调到11点.Dist调到1点半.利用这个设置.你可以使用琴桥拾音器.提升Tone的电平时.将产生强烈的失真音色效果.但是需要小心调节音箱的音量和吉他的音量.避免产生额外的噪音.DS-2:DS-2的特点就是Turbo模式.模式一产生温暖的失真和平坦的频率响应.模式二产生了具有中频提升的大失真.适合弹奏主音音色.内置的遥感插孔可以连接外部的脚踏控制器进行两种模式的切换.DS-2的使用方法:1.产生标准的失真音色.Level调到12点.Tone调到12点.Dist调到4点半.Turbo选择第一种模式.这个设置即便将Dist开到头也可以得到平滑.硬实的失真.适合弹奏Solo.2.适合弹奏硬和弦的音色.Level调到12点.Tone调到11点.Dist调到11点.Turbo选择第二种模式.这个设置中频充足.把Dist调到中间范围.可以得到粗糙的音色.适合硬和弦的演奏.3.适合Grunge的法滋音色.Level调到12点.Tone开到头.Dist开到头.Turbo选择第二种模式.这种设置能够得到凶猛的失真.非常适合Grunge音色.MT-2:MT-2具有双增益线路.MT-2产生了超长的延音.重型的音色像是很多的过载音箱堆叠起来的过载音色.并且还有三段均衡.失真的范围很广.MT-2的使用方法:1.产生厚重的Metal失真.Level调到12点.EQ高频和低频调到3点.EQ中频(内)调到11点.中频(外)调到1点半.Dist调到头.这个设置非常适合金属Solo和Riff.2.产生Thrash Metal音色.Level调到12点.EQ高频调到1点半.低频调到2点.EQ中频(内)调到最小.中频(外)调到12点.Dist调到3点.这个设置提升了高频和低频.降低了中频.将Dist升高.这时产生的音色最适合Thrash Metal.3.产生70年代的摇滚音色.Level调到12点.EQ高频调到12点.低频调到1点.EQ中频(内)调到2点.中频(外)调到10点.Dist调到11点.这个设置是带有强烈中频的70年代的摇滚音色.适合舞台摇滚演奏.提升了中频之后还可以调节Freq来控制音色.MD-2:MD-2的双失真和增益线路产生了极为厚重的音色.特殊的增益驱动和低频控制可以将你的音色发挥到极限.并且低频很厚.最适合表演"New School"的金属.MD-2的使用方法:1.MD-2的标准音色.Level调到11点半.Bottom调到2点.Tone调到1点.Dist调到12点.Gain Boost调到12点.这个设置给你强大的声音用于演奏重型节奏.2.强大的低频提升.Level调到12点.Bottom调到4点.Tone调到2点.Dist调到3点.Gain Boost调到3点.这个设置产生厚重的音色.3.原始失真.Level调到12点.Bottom调到12点.Tone调到1点半.Dist调到4点.Gain Boost关掉.这个设置关闭了推进器.只使用固有的失真.加载原声空间延时&混响延时:数字录音输入的信号.然后按照指定的时间进行延迟复制.最后得到一个自然的"回响"效果.混响:结合多重数字延时来模拟不同的声音特性.从小房间的混响到大厅的混响.技巧混响单元:混响时间设置混响或者衰减的长度.而混响电平控制混响强度.要得到干净.明亮的混响.需要减少混响电平并设置一个较长的混响时间.电平高.混响时间短可以得到厚实的音色.Tone旋钮可以为音色增加亮度和深度.制作好音色的关键需要先设置中性的参数.然后进行逐渐调制自己需要的音色.延时单元:你可以使用BOSS延时踏板来得到一个宽广范围的声音.使用50ms或更短的延时时间.不加任何回授可以得到一个和谐的双音.二重奏效果.延时设置为5的位置.时间在100----200ms内.可以得到像混响一样的延时效果.300ms延时时间.与歌曲的速率鼓点配合可以产生音序器的效果.而使用800ms以上延时可以在延时效果中演奏和声线.DD-6:DD-6是BOSS顶级的延时单块效果器.延时时间最高到5.2秒.Sound On Sound 录音.内置打点速率.并且包含了Reverse和Warp延时效果----将你的声音带到一个全新的世界.DD-6的使用方法:1.立体和声相位.Elevel调到头.F.Back调到最小.D.Time可自由设置.模式选择2600ms.Check指示灯变红.使用这个设置.你可以得到一个独特的相位效果.延时声音从左到右.2.Reverse延时效果.Elevel调到最大.F.Back调到12点.D.Time调到12点.模式选择Reverse.这个设置产生一个倒转延时效果.可被用于模拟小提琴或者六.七十年代的"Backwards Guitar"音色.3.令人吃惊的"Warp"延时.Elevel调到12点.F.Back调到11点.D.Time调到12点.模式选择Warp.DD-6独特的"Warp"延时模式创造了激进的.空中延时效果.演奏和弦或乐句后踩下踏板可以得到无穷尽的声音.DD-3:DD-3这个单块提供了一个数字延时效果.它的声音超越了同等质量的机架延时效果.附加了三个延时时间模式.一个Delay Time旋钮可以调制12.5ms到800ms的时间间隔.Hold功能可以保持声音.DD-3的使用方法:1.产生一个双吉他音色.Elevel开到最大.F.Back关掉.D.Time调到12点.模式选择200ms.这是单一的延时模式.2.产生一个混响类型的效果.Elevel调到12点.F.Back调到2点.D.Time调到12点.模式选择200ms.这种设置适合一个乐曲开头的演奏.延时范围可以从50ms到200ms.3.模拟一个Sitar琴的音色.Elevel调到12点.F.Back调到最大.D.Time调到12点.模式选择50ms.RV-5:RV-5数字混响给了你6个BOSS最好的混响效果.最新的混响包括一个极好的弹簧混响模拟.大门混响.和一个全新的"Modulate"模式并具有难以置信的深度.RV-5的使用方法:1.难以置信的弹簧混响.Elevel调到12点.Tone调到12点.Time调到12点.模式选择Spring.这个设置适合弹奏深情的Solo.流行歌曲等音乐.2.清晰.明亮的混响.Elevel调到12点.Tone调到3点.Time调到12点.模式选择Plate. 这个设置产生一个明亮的混响音色.为琶音或Solo音色增加了深度.适合进行调音台现场使用.或者录音棚录音使用.3.调制混响.Elevel调到1点半.Tone调到12点.Time调到12点.模式选择Modulate. 这个设置可以为你的音色加载真实的混响.并加载一点合唱和调制效果.调制和双音效果合唱.镶边.相移和颤音效果创造了多种神奇的效果.合唱:增加空间感.使音色变厚.丰满.镶边:加载一个旋涡式效果来创造一个调制音色.同时连接一个失真效果将产生强大的喷气机效果.相移:提供一个独特的效果.模拟一个旋转的喇叭.结合一个镶边效果.可以产生一个温柔.丰满的音色.颤音:对音色的音量有规律的变化从而产生一个跳动的音色效果.技巧使用不同类型的合唱:合唱效果的变化取决于在单声道中使用还是在双声道中使用.当在单声道中使用.合唱提供一个浓厚的音色.当在双声道中使用.将产生带有一点诙谐的宽广音色.使用镶边效果器来制造短延时:合唱与镶边效果的基本原理和延时相同.所以电路也有些相似..将镶边的共振降为0.能产生合唱音色.而将镶边所有控制参数都调为0.能产生独特的延时效果.结合短延时和长延时:如果你结合一个镶边和延时效果.就可以结合短延时和长延时效果.这两种延时包含了与众不同的混响.提供了强大的空间感和丰满度.多种乐器使用合唱:当吉他手和键盘手都使用合唱演奏时.声音将变得不清楚.所以当与一个带有合唱的合成器或者电钢琴一起演奏时.最好使用干净的.没有合唱效果的音色.CE-5:CE-5合唱具有宽广的频率范围.并且具有高截频和低截频的滤波器.可以让你创造出任何的合唱效果.从中性的.自然的合唱到清晰的尖锐的合唱效果.非常适合于当代的流行音乐使用.CE-5的使用方法:1.现代合唱效果.Elevel调到12点.Rate调到12点.Depth调到12点.Filter内外两项都调到最大.这个设置可以得到具有宽广频率的现代合唱效果.2.产生一个震动效果.Elevel调到3点.Rate调到最大.Depth调到9点.Filter内调到9点.外调到最大.这个设置可以产生很好的震动效果.3.使用CE-5产生温暖的合唱.Elevel调到最大.Rate调到11点.Depth调到最大.Filter 内调到10点.外调到1点.CE5 528RV5--850DD7---866DS-1 320EQ-500。
效果器中文说明书大全在这里我将为大家搜集各种常用的效果器中文说明书以后会不断的补充新的说明书POD 2.0中文说明，音色列表，以及相关所有资料Line 6 POD 2.0 控制与连接中文简易说明 1 开关- 在POD 2.0右侧。
按下它可以开启你的POD2.0。
2 输入- 在POD 2.0右下侧。
把你的吉他连接在这里。
3 耳机接口- 在POD 2.0的左下侧。
连接你的耳机以做静音练习。
音量由OUTPUT控制。
其耳机放大器可供所有型号的耳机使用。
4 输出- 在POD 2.0面板的最左边（OUTPUT）。
控制主输出音量。
当储存音色时，这一值是不被记录的。
改变主音量并不改变音色。
《注：在主输出音量开到最大时，POD 2.0会给您最佳的信噪比。
相反，当主音量开得较小时，会出现嘶噪。
所以当您录音时，尽量将您的OUTPUT开到最大。
请确定您所连接的设备的输入口属于“线输入”（LINE LEVEL）, 而不是麦克风/吉他输入。
线输入可以允许POD 2.0的总输出开到最大（或接近最大）从而得到最佳的音色。
如果您的设备的输入类型为麦克风或吉他，请把输入放到较低，把POD 2.0的输出放到较大。
》 5 左右输出- 在POD 2.0的左上侧。
在左右输出的中间有DIRECT/AMP字样，输出时将你的调音台/录音设备连接到左输出（DIRECT），吉他音箱/监听音箱连接到右输出（AMP） 6 A.I.R Mode拨档- 在POD 2.0的左右输出中间，A. I. R.定向录音输出属Line6独有，专门为直路录音设计，将A.I.R Mode拨档调到左输出（DIRECT）一边即可。
7 踏板接口- 在POD 2.0上方，可与LINE6 Floor Board/FB连接。
POD 2.0不支持LINE6 FBV4. 8 MIDI输入与输出- 在POD 2.0右上方。
通过MIDI线与MIDI设备间接9 Drive- 其控制您所选择的放大器（Amp）的Drive。
Thank you, and congratulations on your choice of BOSS OC-20G GK Effect.Before using this unit, carefully read the sections entitled: “USING THE UNIT SAFELY”and “IMPORTANT NOTES” (p. 18; p. 21).These sections provide important information concerning the proper operation of the unit.Additionally, in order to feel assured that you have gained a good grasp of every feature provided by your new unit, Owner’s manual should be read in its entirety. The manual shouldbe saved and kept on hand as a convenient reference.Copyright © 2001 BOSS CORPORATIONAll rights reserved. No part of this publication may be reproduced in any form without the written permission of BOSS CORPORATION.Main Featuresq New kind of effect for use with GK pickups and GK-Ready guitars.q Six independent selectable octave processors: on for each string.q Built-in distortion for ultra-heavy sound.q Send and return for direct guitar signal.q The controls and pedals provide simple and intuitive operation.q Can run on battery power (six AA type).Insert the included batteries as shown in figure, being careful to orient the batteries correctly.•When turning the unit upside-down, get a bunch of newspapers or magazines, and place them under the four corners or at both ends to prevent damage to controls. Also, you should try to orient the unit so no controls get damaged.•When turning the unit upside-down, handle with care to avoid dropping it, or allowing it to fall or tip over.•Make sure the “+” and “-” ends of the batteries are oriented correctly.•When the batteries run down, the POWER indicator gets dim. If this happens, replace with new batteries.•When replacing the batteries, use six AA type.•Do not mix fresh batteries with used ones, or mix batteries of different types. Doing so can result in fluid leakage.•Battery life can vary depending on battery type.Continuous usage time under battery power is about 6 hours with alkalinebatteries and about 2 hours with carbon batteries. (This may vary accordingto usage conditions.)About the GK-2ATo use the OC-20G with a guitar equipped with the GK-2A (or other GK-compatible guitar), you will need an optional GK cable.Refer to the GK-2A Owner’s Manual for instructions on installing the GK-2A.S1/S2 SwitchThe GK-2A’s S1/S2 switches correspond to this unit’s MASTER On/Off pedal and Distortion On/Off pedal, respectively.Selection SwitchSet to the “MIX” position.Note that this unit processes tones using the instrument’s divided pickup signal (signal output when SYNTH is selected).No sound is produced when the following settings are combined.SYNTH VOL KnobControls the volume when MASTER ON is selected.ConnectingGK-2A This unit’s settings SYNTH MASTER: OFFGUITARMASTER: ON + NORMAL PU MIX: OFF (rear panel)Making the ConnectionsUsing the PedalsOperating InstructionsFront Panel OCTAVEPart Names and FunctionsPart Names and FunctionsPart Names and FunctionsUsing in Combination with Other Effect DevicesApplication ExamplesApplication ExamplesThe power doesn’t come on.❍Is the external device connected correctly to the OUTPUT jack?➔Check the connections again.*When running off batteries, the unit won’t switch on unless there’s something plugged into the OUTPUT jack. This helps conserve the batteries.❍Have the batteries run down?➔Replace with fresh batteries (p. 2).❍Is the specified AC adaptor (PSA-series sold separately) connected correctly?➔Check the connections again (p. 3, 4).There is no sound/volume is too low.❍Is the other equipment connected correctly?➔Check the connections again (p. 3, 4).❍Is the volume turned down on the connected guitar amp, effects processor, or other device?➔Check the settings on the connected equipment (p. 3, 4).❍Is the GK-2A correctly installed and connected?➔After reading the instructions in the GK-2A Owner’s Manual, check the installation once more. Also, confirm that the guitar and the GK-2A havebeen connected properly, using the supplied cable.❍Is the GK-2A’s SYNTH VOL turned down?➔Check to make sure the GK-2A’s SYNTH VOL is not lowered.❍Is the GK-2A’s selection switch set to “MIX?”➔When set to “GUITAR” or “SYNTH,” the necessary signals may not be input to the unit, which may prevent sounds from being produced.TroubleshootingNo effects are being applied.❍Is the GK-2A’s selection switch set to “MIX?”➔When set to “GUITAR” or “SYNTH,” the necessary signals may not be input to the unit, which may prevent effects from being applied.❍No effects are applied to sounds input to GUITAR RETURN and normal pickup sounds.Noise is produced.❍Is the external device connected to the GUITAR RETURN jack working properly?➔When the GUITAR RETURN jack is used, the signals input to this jack are used instead of the normal pickup sound.Therefore, noise may be produced when you’ve failed to switch on theexternal device’s power, or you haven’t hooked it up properly.❍Is the GK cable securely connected?➔When connecting the GK cable, insert the connector completely, until it is locked.Warm Octave SoundAcoustic Sound (String 5, 6: Bass)Heavy Distortion SoundOC-20G: GK EFFECTControlsMaster On/Off PedalDistortion On/Off PedalTYPE KnobSTRING SELECT KnobOCTAVE LEVEL KnobGK LEVEL KnobDISTORTION KnobTONE KnobLEVEL KnobNORMAL PU MIX SwitchIndicatorPOWER Indicator(serves also as battery check indicator) MASTER ON/OFF Indicator DISTORTION ON/OFF Indicator ConnectorsGUITAR OUT JackGUITAR RETURN JackGK IN ConnectorOUTOUT JackDC IN Jack (DC 9 V)Nominal Input Level-20 dBuInput Impedance1 MΩNominal Output Level-20 dBuOutput ImpedanceOUTPUT: 1 kΩGUITAR OUT: 100 ΩRecommended Load Impedance 10 kΩ or greater Residual Noise Level-96 dBu(GK IN: terminated, Effects: OFF, Normal PU Mix: OFF, IHF-A, typ.)Power SupplyDC 9 V: Dry Battery x 6, AC AdaptorCurrent Draw150 mA (9 V, with GK-2A)*Expected battery life under continuous use: Carbon: 2 hoursAlkaline : 6 hoursThese figures will vary depending on the actual conditions of use.Dimensions173 (W) x 158 (D) x 57 (H) mm6-13/16 (W) x 6-1/4 (D) x 2-1/4 (H) inchesWeight1.1 kg / 2 lbs 7 oz (including batteries)AccessoriesDry Battery (LR6 (AA) type) x 6Owner’s ManualRoland Service (Information sheet)OptionsAC Adaptor: PSA seriesDivided Pickup: GK-2A (Roland)Unit Selector: US-20 (Roland)GK Connecting Cable: C-13B (10 m: Roland) *0 dBu = 0.775 VrmsIn the interest of product improvement, the specifications and/or appearance of this unitare subject to change without prior notice.•Before using this unit, make sure to read the instructions below, and the Owner ’s Manual..........................................................................................•Do not open (or modify in any way)the unit or its AC adaptor..........................................................................................•Do not attempt to repair the unit, orreplace parts within it (except when this manual provides specificinstructions directing you to do so). Refer all servicing to your retailer, the nearest Roland Service Center, or an authorized Roland distributor, aslisted on the “Information ”page..........................................................................................•Never use or store the unit in places that are:•Subject to temperature extremes (e.g., direct sunlight in anenclosed vehicle, near a heating duct, on top of heat-generating equipment); or are•Damp (e.g., baths, washrooms, on wet floors); or are •Humid; or are•Exposed to rain; or are •Dusty; or are•Subject to high levels of vibration...........................................................................................•Make sure you always have the unit placed so it is level and sure to remain stable. Never place it on stands that could wobble, or on inclined surfaces...........................................................................................•Use only the specified AC adaptor, and make sure the line voltage at the installation matches the input voltage specified on the AC adaptor ’s body. Other AC adaptors may use a different polarity, or be designed for a different voltage, so their use could result in damage,malfunction, or electric shock......................................................................................•Do not excessively twist or bend the power cord, nor place heavy objects on it. Doing so can damage the cord, producing severed elements and short circuits.Damaged cords are fire and shock hazards!.....................................................................................•This unit, either alone or in combi-nation with an amplifier and headphones or speakers, may be capable of producing sound levels that could cause permanenthearing loss. Do not operate for a long period of time at a high volume level, or at a level that is uncomfortable. If you experience any hearing loss or ringing in the ears, you should immediately stop using the unit, and consult an audiologist......................................................................................•Do not allow any objects (e.g., flammable material, coins, pins); or liquids of any kind (water, soft drinks, etc.) to penetrate the unit.•Immediately turn the power off, remove the AC adaptor from the outlet, and request servicing by your retailer, the nearest Roland Service Center, or an authorized Roland distributor, as listed on the “Information ”page when:•The AC adaptor or the power-supply cord has been damaged; or •Objects have fallen into, or liquid has been spilled onto the unit; or •The unit has been exposed to rain (or otherwise has become wet); or•The unit does not appear to operate normally or exhibits a marked change in performance.......................................................................................•In households with small children,an adult should provide super-vision until the child is capable of following all the rules essential for the safe operation of the unit.......................................................................................•Protect the unit from strong impact. (Do not drop it!)•Do not force the unit ’s power-supply cord to share an outlet with an unrea-sonable number of other devices. Be especially careful when using extension cords —the total power used by all devices you have connected to the extension cord ’s outlet must never exceed the power rating (watts/amperes) for the extension cord. Excessive loads can cause the insulation on the cord to heat up and eventually melt through.......................................................................................•Before using the unit in a foreign country, consult with your retailer, the nearest Roland Service Center, or an authorized Roland distributor, as listed on the “Information ” page.......................................................................................•Batteries must never be recharged, heated, taken apart, or thrown into fire or water.•The unit and the AC adaptor should be located so their location orposition does not interfere with their proper ventilation..........................................................................................•Always grasp only the plug or the body of the AC adaptor whenplugging into, or unplugging from, an outlet or this unit..........................................................................................•Whenever the unit is to remain unused for an extended period of time, disconnect the AC adaptor..........................................................................................•Try to prevent cords and cables from becoming entangled. Also, all cords and cables should be placed so they are out of the reach of children..........................................................................................•Never climb on top of, nor place heavy objects on the unit..........................................................................................•Never handle the AC adaptor body, or its plugs, with wet hands when plugging into, or unplugging from, an outlet or this unit..........................................................................................•Before moving the unit, disconnect the AC adaptor and all cords coming from external devices..........................................................................................•Before cleaning the unit, turn off the power and unplug the AC adaptor from the outlet (p. 3)...........................................................................................•Whenever you suspect the possibility of lightning in your area, disconnect the AC adaptor from the outlet...........................................................................................•If used improperly, batteries may explode or leak and cause damage or injury. In the interest of safety, please read and observe the following precautions (p. 2).•Carefully follow the installation instructions for batteries, and make sure you observe the correct polarity.•Avoid using new batteries together with used ones. In addition, avoid mixing different types of batteries.•Remove the batteries whenever the unit is to remain unused for an extended period of time.•If a battery has leaked, use a soft piece of cloth or paper towel to wipe all remnants of the discharge from the batterycompartment. Then install new batteries. To avoid inflammation of the skin, make sure that none of the battery discharge gets onto your hands or skin. Exercise the utmost caution so that none of thedischarge gets near your eyes. Immedi-ately rinse the affected area with running water if any of the discharge has entered the eyes.•Never keep batteries together with metallic objects such as ballpoint pens, necklaces, hairpins, etc...........................................................................................•Used batteries must be disposed of in compliance with whatever regula-tions for their safe disposal that may be observed in the region in which you live...........................................................................................In addition to the items listed under “USING THE UNIT SAFELY” on page 18–20, please read and observe the following:Power Supply: Use of Batteries•Do not use this unit on the same power circuit with any device that will generate line noise (such as an electric motor or variable lighting system).•The AC adaptor will begin to generate heat after long hours of consecutive use. This is normal, and is not a cause for concern.•The use of an AC adaptor is recommended as the unit’s power consumption is relatively high. Should you prefer to use batteries, please use the alkaline type.•Batteries should always be installed or replaced before connecting any other devices.This way, you can prevent malfunction and/or damage to speakers or other devices.•Batteries are supplied with the unit. The life of these batteries may be limited, however, since their primary purpose was to enable testing.•Before connecting this unit to other devices, turn off the power to all units. This will help prevent malfunctions and/or damage to speakers or other devices. Placement•Using the unit near power amplifiers (or other equipment containing large power trans-formers) may induce hum. To alleviate the problem, change the orientation of this unit;or move it farther away from the source of interference.•This device may interfere with radio and television reception. Do not use this device in the vicinity of such receivers.•To avoid possible breakdown, do not use the unit in a wet area, such as an area exposed to rain or other moisture.IMPORTANT NOTESMaintenance•For everyday cleaning wipe the unit with a soft, dry cloth or one that has been slightly dampened with water. To remove stubborn dirt, use a cloth impregnated with a mild, non-abrasive detergent. Afterwards, be sure to wipe the unit thoroughly with a soft, dry cloth.•Never use benzine, thinners, alcohol or solvents of any kind, to avoid the possibility of discoloration and/or deformation.Additional Precautions•Use a reasonable amount of care when using the unit’s buttons, sliders, or other controls;and when using its jacks and connectors. Rough handling can lead to malfunctions.•When connecting / disconnecting all cables, grasp the connector itself—never pull on the cable. This way you will avoid causing shorts, or damage to the cable’s internal elements.•To avoid disturbing your neighbors, try to keep the unit’s volume at reasonable levels. You may prefer to use headphones, so you do not need to be concerned about those around you (especially when it is late at night).•When you need to transport the unit, package it in the box (including padding) that it came in, if possible. Otherwise, you will need to use equivalent packaging materials.。
Boss官方效果器使用手册Boss官方效果器使用手册000Boss官方效果器使用手册众所周知.BOSS提供了众多的效果器.可以帮助乐手来创造出各种宽度和范围的音色.这是一个快速指南.帮助大家认识众多的效果器的类型和型号以及用途.以BOSS为代表.做个效果器的全面系统的了解学习.认识篇失真类过载: OD-3.SD-1.BD-2.OS-2.ODB-3.OD-20.这些单块全是过载音色.你可以根据音色需要来进行选择.失真: OS-2.DS-1.DS-2.MT-2.MD-2.OD-20.这些单块能产生强烈的.金属味道的失真音色.原声音色修改类延时: DD-6.DD-3.DD-20.这些都是延时效果的单块.能够产生自然的带有回响的音色效果.混响: RV-5.这种单块可以加载自然的环境效果.就象是大厅或者房间混响效果.调制以及双音效果类合唱: CE-5.CH-1.CEB-3.CE-20.合唱是结合了一点延时和原始的吉他信号.从而产生了厚实.并且微微发亮的音色效果.相移: PH-3.结合了原声信号和声相移动信号来生成一种使音箱旋转的音色.其实根本上是声相的移动.镶边: BF-3.结合了平滑的延时信号和原声的信号而产生的类似喷气机的效果.颤音: TR-2.对于原始信号音量有规律的进行变化.从而产生的一种声音颤动效果.整体改变音色类均衡: GE-7.GEB-7.EQ-20.通常作为推进器或者作为不同频段声音的控制器来使用.原声模拟: AC-2.将电吉他的音色改为原声吉他的音色.哇音: AW-3.PW-10.通过推进或者截断特殊频率的范围.而产生与众不同的哇音效果.贝司合成器: SYB-3.能够产生贝司合成器的音色.控制增益电平类压缩器: CS-3.使输入电平保持一致并且增强了延音.限制器: LMB-3.他可以限制溢出电平的峰值.起到限制闸的作用.改变音色的音高类八度:OC-3.创造比原始信号低一个或两个八度的效果音色.音高移调/和声PS-5.提供智能化的.特殊调位的音高移调.增加或减少两个八度.加载颤音臂和颤动效果.给你一种Whammy踏板的效果.减少噪音类噪音抑制器: NS-2.他可以为整体的效果减少噪音.改变连接类线路选择器: DS-2.控制切换不同的音色链.以及音箱的选择和控制.使用篇OD-3: OD-3是目前终极的过载效果器.能够产生宽频范围的圆滑的过载音色.并且本身具有非常优秀的动态感应.基于双段过载电路设计.OD-3比其他的踏板厚实.饱满.延音也较长.OD-3的使用方法:1.用于厚实的节奏音色evel调到12点位置.Tone调到10点位置.Drive调到头.这个设置可以得到饱满的过载音色.与单线圈拾音器配合可以获得最好的效果.大量的延音更能够表现过载的音色.2.用于Blues.开放-宽广的音色evel调到3点.Tone调到12点.Drive 调到10点.使用这个设置.OD-3可以推进音箱的音色.变得非常硬实.产生强大的自然的过载音色.最适合弹奏Blues.而在使用这些额外驱动失真的同时还保留着所有你吉他的自然音色动态感觉.3.用于厚实的Solo的音色evel调到三点.Tone调到12点.Drive调到3点.如果你希望在演奏Solo时的音色非常有冲劲的话.就使用这个设置.然后根据想要的音色再调节Tone.最终你能得到你想要的主音音色.SD-1: SD-1在保持了演奏技术的细微感觉的同时.产生温暖.圆滑的电子管音箱的过载音色.不匀称过载电路为吉他提供了真实的过载效果.音色控制也对整体的音色提供了调制范围.SD-1的使用方法:1.产生一个温和的过载音色.Level调到1点半.Tone调到11点.Drive 调到10点半.把Drive设置低一些.Tone设置也不要太高.这样就比较适合Blues的演奏.2.产生一个比较硬的过载音色.Level调到12点.Tone调到3点.Drive 调到头.3.做激励器的使用:把Drive调到最低.Level调到最大.Tone位于11点的位置.这样使用SD-1作激励器.激励音箱的失真而得到厚重的效果.BD-2: BD-2的音色最象经典的电子管音箱的音色.并且最适合Blues的演奏.音色温暖.自然.饱满.音色的表现力极强.能够表现出任何你演奏的风格.音色控制也很简单.BD-2的使用方法:1.产生一个温和的过载音色.Level调到12点.Tone调到11点.Gain调到11点.这个设置产生的音色动态十足.结合吉他的音色设置能够真实的作出响应.Tone设置比较自由.2.用于硬过载音色.Level调到11点.Tone调到11点.Gain调到3点.这个设置适合硬摇滚.并且带有Blues的味道.Gain可以适当开大.但是Tone不要太大.3.用BD-2做激励器.Level调到3点.Tone调到11点.Gain调到8点.把Drive调低.提升Level.Tone可以调节你音箱的音色.OS-2: OS-2同时给你失真和过载的选择.将两种音色都设计到一个踏板中.给了你更多的音色选择.并且还保留了单线圈拾音器的特性.OS-2的使用方法:1.产生自然的过载音色.Level调到12点.Tone调到12点.Drive调到头.Color关掉.这个设置可以做为一个过载效果器使用.将Drive开到最大可以得到失真音色.与双线圈拾音器结合效果最好.2.产生激烈的失真音色.Level调到12点.Tone调到1点半.Drive调到头.Color调到最大.这个设置就是一个失真效果器.将Drive开到最大.就可以得到猛烈的失真.3.混合了过载/失真的音色.Level调到12点.Tone调到12点.Drive调到2点.Color调到12点.把Color调到中间就可以混合过载和失真.DS-1: DS-1提供了重失真的效果.代替了法滋失真.DS-1忠实的重塑了你演奏的动感.从小嗡嗡声到大的嚎叫声的音色.内置的Tone可以调整整体的音色感觉. DS-1的使用方法:1.产生温和的失真.Tone调到最小.Level调到11点.Dist调到10点半.这个设置可以产生温和的失真.如果希望音色更温和.可以使用琴颈拾音器.2.产生硬失真.Tone调到10点半.Level调到11点.Dist调到1点半.利用这个设置.你可以使用琴桥拾音器.提升Tone的电平时.将产生强烈的失真音色效果.但是需要小心调节音箱的音量和吉他的音量.避免产生额外的噪音.DS-2: DS-2的特点就是Turbo模式.模式一产生温暖的失真和平坦的频率响应.模式二产生了具有中频提升的大失真.适合弹奏主音音色.内置的遥感插孔可以连接外部的脚踏控制器进行两种模式的切换.DS-2的使用方法:1.产生标准的失真音色.Level调到12点.Tone调到12点.Dist调到4点半.Turbo选择第一种模式.这个设置即便将Dist开到头也可以得到平滑.硬实的失真.适合弹奏Solo.2.适合弹奏硬和弦的音色.Level调到12点.Tone调到11点.Dist调到11点.Turbo选择第二种模式.这个设置中频充足.把Dist调到中间范围.可以得到粗糙的音色.适合硬和弦的演奏.3.适合Grunge的法滋音色.Level调到12点.Tone开到头.Dist开到头.Turbo选择第二种模式.这种设置能够得到凶猛的失真.非常适合Grunge音色.MT-2: MT-2具有双增益线路.MT-2产生了超长的延音.重型的音色像是很多的过载音箱堆叠起来的过载音色.并且还有三段均衡.失真的范围很广.MT-2的使用方法:1.产生厚重的Metal失真.Level调到12点.EQ高频和低频调到3点.EQ中频(内)调到11点.中频(外)调到1点半.Dist调到头.这个设置非常适合金属Solo和Riff.2.产生Thrash Metal音色.Level调到12点.EQ高频调到1点半.低频调到2点.EQ中频(内)调到最小.中频(外)调到12点.Dist调到3点.这个设置提升了高频和低频.降低了中频.将Dist升高.这时产生的音色最适合Thrash Metal.3.产生70年代的摇滚音色.Level调到12点.EQ高频调到12点.低频调到1点.EQ中频(内)调到2点.中频(外)调到10点.Dist调到11点.这个设置是带有强烈中频的70年代的摇滚音色.适合舞台摇滚演奏.提升了中频之后还可以调节Freq来控制音色.MD-2: MD-2的双失真和增益线路产生了极为厚重的音色.特殊的增益驱动和低频控制可以将你的音色发挥到极限.并且低频很厚.最适合表演"New School"的金属.MD-2的使用方法:1.MD-2的标准音色.Level调到11点半.Bottom调到2点.Tone调到1点.Dist调到12点.Gain Boost调到12点.这个设置给你强大的声音用于演奏重型节奏.2.强大的低频提升.Level调到12点.Bottom调到4点.Tone调到2点.Dist调到3点.Gain Boost调到3点.这个设置产生厚重的音色.3.原始失真.Level调到12点.Bottom调到12点.Tone调到1点半.Dist调到4点.Gain Boost关掉.这个设置关闭了推进器.只使用固有的失真.加载原声空间延时&混响延时:数字录音输入的信号.然后按照指定的时间进行延迟复制.最后得到一个自然的"回响"效果.混响:结合多重数字延时来模拟不同的声音特性.从小房间的混响到大厅的混响.技巧混响单元:混响时间设置混响或者衰减的长度.而混响电平控制混响强度.要得到干净.明亮的混响.需要减少混响电平并设置一个较长的混响时间.电平高.混响时间短可以得到厚实的音色.Tone旋钮可以为音色增加亮度和深度.制作好音色的关键需要先设置中性的参数.然后进行逐渐调制自己需要的音色.延时单元:你可以使用BOSS延时踏板来得到一个宽广范围的声音.使用50ms或更短的延时时间.不加任何回授可以得到一个和谐的双音.二重奏效果.延时设置为5的位置.时间在100----200ms内.可以得到像混响一样的延时效果.300ms延时时间.与歌曲的速率鼓点配合可以产生音序器的效果.而使用800ms以上延时可以在延时效果中演奏和声线.DD-6: DD-6是BOSS顶级的延时单块效果器.延时时间最高到5.2秒.Sound On Sound录音.内置打点速率.并且包含了Reverse和Warp延时效果----将你的声音带到一个全新的世界.DD-6的使用方法:1.立体和声相位.Elevel调到头.F.Back调到最小.D.Time可自由设置.模式选择2600ms.Check指示灯变红.使用这个设置.你可以得到一个独特的相位效果.延时声音从左到右.2.Reverse延时效果.Elevel调到最大.F.Back调到12点.D.Time调到12点.模式选择Reverse.这个设置产生一个倒转延时效果.可被用于模拟小提琴或者六.七十年代的"Backwards Guitar"音色.3.令人吃惊的"Warp"延时.Elevel调到12点.F.Back调到11点.D.Time调到12点.模式选择Warp.DD-6独特的"Warp"延时模式创造了激进的.空中延时效果.演奏和弦或乐句后踩下踏板可以得到无穷尽的声音.DD-3: DD-3这个单块提供了一个数字延时效果.它的声音超越了同等质量的机架延时效果.附加了三个延时时间模式.一个Delay Time旋钮可以调制12.5ms到800ms的时间间隔.Hold功能可以保持声音.DD-3的使用方法:1.产生一个双吉他音色.Elevel开到最大.F.Back关掉.D.Time调到12点.模式选择200ms.这是单一的延时模式.2.产生一个混响类型的效果.Elevel调到12点.F.Back调到2点.D.Time调到12点.模式选择200ms.这种设置适合一个乐曲开头的演奏.延时范围可以从50ms到200ms.3.模拟一个Sitar琴的音色.Elevel调到12点.F.Back调到最大.D.Time调到12点.模式选择50ms.RV-5: RV-5数字混响给了你6个BOSS最好的混响效果.最新的混响包括一个极好的弹簧混响模拟.大门混响.和一个全新的"Modulate"模式并具有难以置信的深度.RV-5的使用方法:1.难以置信的弹簧混响.Elevel调到12点.Tone调到12点.Time调到12点.模式选择Spring.这个设置适合弹奏深情的Solo.流行歌曲等音乐.2.清晰.明亮的混响.Elevel调到12点.Tone调到3点.Time调到12点.模式选择Plate.这个设置产生一个明亮的混响音色.为琶音或Solo音色增加了深度.适合进行调音台现场使用.或者录音棚录音使用.3.调制混响.Elevel调到1点半.Tone调到12点.Time调到12点.模式选择Modulate.这个设置可以为你的音色加载真实的混响.并加载一点合唱和调制效果.调制和双音效果合唱.镶边.相移和颤音效果创造了多种神奇的效果.合唱:增加空间感.使音色变厚.丰满.镶边:加载一个旋涡式效果来创造一个调制音色.同时连接一个失真效果将产生强大的喷气机效果.相移:提供一个独特的效果.模拟一个旋转的喇叭.结合一个镶边效果.可以产生一个温柔.丰满的音色.颤音:对音色的音量有规律的变化从而产生一个跳动的音色效果.技巧使用不同类型的合唱:合唱效果的变化取决于在单声道中使用还是在双声道中使用.当在单声道中使用.合唱提供一个浓厚的音色.当在双声道中使用.将产生带有一点诙谐的宽广音色.使用镶边效果器来制造短延时:合唱与镶边效果的基本原理和延时相同.所以电路也有些相似..将镶边的共振降为0.能产生合唱音色.而将镶边所有控制参数都调为0.能产生独特的延时效果.结合短延时和长延时:如果你结合一个镶边和延时效果.就可以结合短延时和长延时效果.这两种延时包含了与众不同的混响.提供了强大的空间感和丰满度.多种乐器使用合唱:当吉他手和键盘手都使用合唱演奏时.声音将变得不清楚.所以当与一个带有合唱的合成器或者电钢琴一起演奏时.最好使用干净的.没有合唱效果的音色.CE-5: CE-5合唱具有宽广的频率范围.并且具有高截频和低截频的滤波器.可以让你创造出任何的合唱效果.从中性的.自然的合唱到清晰的尖锐的合唱效果.非常适合于当代的流行音乐使用.CE-5的使用方法:1.现代合唱效果.Elevel调到12点.Rate调到12点.Depth调到12点.Filter内外两项都调到最大.这个设置可以得到具有宽广频率的现代合唱效果.2.产生一个震动效果.Elevel调到3点.Rate调到最大.Depth调到9点.Filter内调到9点.外调到最大.这个设置可以产生很好的震动效果.3.使用CE-5产生温暖的合唱.Elevel调到最大.Rate调到11点.Depth 调到最大.Filter内调到10点.外调到1点。
