2024年汽轮发电机组的常见故障及处理2024年汽轮发电机组常见故障分类：1.装置故障，2.电气故障，3.机械故障，4.润滑油和冷却水质量问题，5.其他问题。
1. 装置故障：1.1 锅炉问题：包括炉渣成分异常、炉膛结焦、过热器脱漆、管子泄漏等。
处理方法：及时清理炉渣、防止结焦、定期检查过热器和管道等。
1.2 百叶窗堵塞：百叶窗是汽轮发电机组的关键部件，如果堵塞会导致进气量减少，影响燃烧效果。
处理方法：定期清理百叶窗，保持畅通。
1.3 燃烧器问题：燃烧器堵塞、喷嘴损坏等会影响燃烧效果。
处理方法：定期检查清理燃烧器，更换损坏喷嘴。
1.4 煤粉喷射器故障：煤粉喷射器堵塞、喷射不稳定等问题会影响燃烧效果。
处理方法：定期检查清洁煤粉喷射器，调整喷射稳定性。
2. 电气故障：2.1 发电机线圈绝缘老化: 发电机是汽轮发电机组的核心设备，线圈绝缘老化会导致绝缘损坏，影响发电效率。
处理方法：定期进行绝缘检测，发现问题及时更换损坏线圈。
2.2 断路器故障：断路器是电气保护装置，如果故障会导致发电机组停机。
处理方法：定期检查断路器，及时更换故障断路器。
2.3 控制系统故障：控制系统是汽轮发电机组的核心部件，如果故障会导致发电机组无法正常启动或运行。
处理方法：定期检查控制系统，及时修复故障。
3. 机械故障：3.1 汽轮机叶片损坏：汽轮机叶片损坏会降低功率输出，影响发电效率。
处理方法：定期检查叶片磨损情况，及时更换损坏叶片。
3.2 水泵故障: 水泵是汽轮发电机组的关键组件，如果故障会导致冷却水流量不足，影响发电效率。
处理方法：定期检查水泵，及时更换故障水泵。
3.3 齿轮箱故障：齿轮箱是汽轮发电机组的传动装置，如果故障会导致转速不稳定，影响发电效率。
处理方法：定期检查齿轮箱，及时更换故障部件。
3.4 轴承故障：轴承是汽轮发电机组的关键部件，如果故障会导致摩擦增加，影响发电效率。
处理方法：定期检查轴承，及时更换故障轴承。
4. 润滑油和冷却水质量问题：4.1 润滑油污染：润滑油污染会导致润滑效果减少，增加摩擦，影响设备寿命。

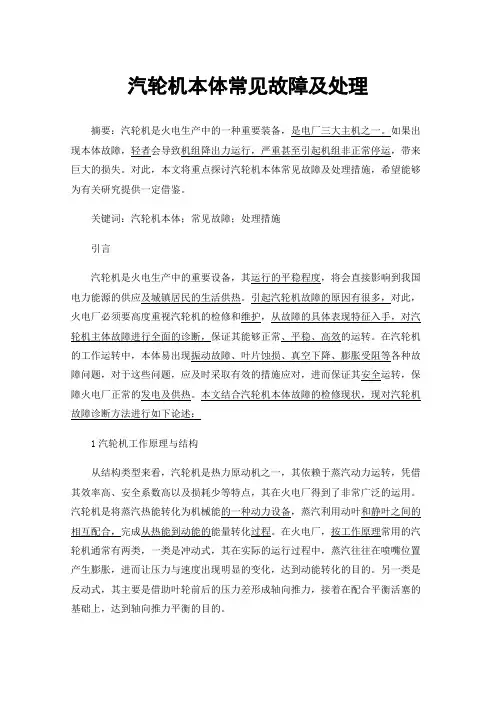

汽轮机本体常见故障及处理摘要：汽轮机是火电生产中的一种重要装备，是电厂三大主机之一。
如果出现本体故障，轻者会导致机组降出力运行，严重甚至引起机组非正常停运，带来巨大的损失。
对此，本文将重点探讨汽轮机本体常见故障及处理措施，希望能够为有关研究提供一定借鉴。
关键词：汽轮机本体；常见故障；处理措施引言汽轮机是火电生产中的重要设备，其运行的平稳程度，将会直接影响到我国电力能源的供应及城镇居民的生活供热。
引起汽轮机故障的原因有很多，对此，火电厂必须要高度重视汽轮机的检修和维护，从故障的具体表现特征入手，对汽轮机主体故障进行全面的诊断，保证其能够正常、平稳、高效的运转。
在汽轮机的工作运转中，本体易出现振动故障、叶片蚀损、真空下降、膨胀受阻等各种故障问题，对于这些问题，应及时采取有效的措施应对，进而保证其安全运转，保障火电厂正常的发电及供热。
本文结合汽轮机本体故障的检修现状，现对汽轮机故障诊断方法进行如下论述：1汽轮机工作原理与结构从结构类型来看，汽轮机是热力原动机之一，其依赖于蒸汽动力运转，凭借其效率高、安全系数高以及损耗少等特点，其在火电厂得到了非常广泛的运用。
汽轮机是将蒸汽热能转化为机械能的一种动力设备，蒸汽利用动叶和静叶之间的相互配合，完成从热能到动能的能量转化过程。
在火电厂，按工作原理常用的汽轮机通常有两类，一类是冲动式，其在实际的运行过程中，蒸汽往往在喷嘴位置产生膨胀，进而让压力与速度出现明显的变化，达到动能转化的目的。
另一类是反动式，其主要是借助叶轮前后的压力差形成轴向推力，接着在配合平衡活塞的基础上，达到轴向推力平衡的目的。
2汽轮机本体常见故障的分析通常，汽轮机运转过程中出现的故障都将会造成机组的异常振动，通过对机组振动情况的观察与分析，本文将汽轮机本体常见故障总结为以下几种类型，如：汽轮机本体振动故障、汽轮机本体叶片蚀损、汽轮机本体真空下降以及汽轮机膨胀受阻故障。
具体如下：2.1汽轮机本体振动故障汽轮机本体极易产生振动故障问题，而在实际的检修过程中，大部分工作人员也时常忽视这一故障。

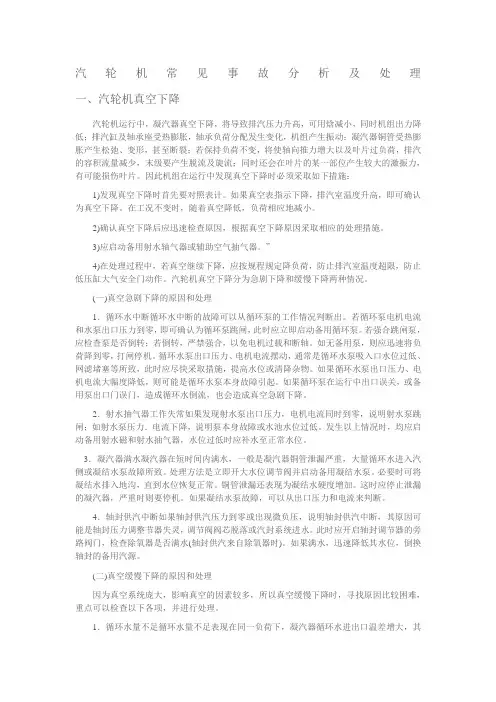

汽轮机常见事故分析及处理一、汽轮机真空下降汽轮机运行中，凝汽器真空下降，将导致排汽压力升高，可用焓减小，同时机组出力降低；排汽缸及轴承座受热膨胀，轴承负荷分配发生变化，机组产生振动；凝汽器铜管受热膨胀产生松弛、变形，甚至断裂；若保持负荷不变，将使轴向推力增大以及叶片过负荷，排汽的容积流量减少，末级要产生脱流及旋流；同时还会在叶片的某一部位产生较大的激振力，有可能损伤叶片。
因此机组在运行中发现真空下降时必须采取如下措施：1)发现真空下降时首先要对照表计。
如果真空表指示下降，排汽室温度升高，即可确认为真空下降。
在工况不变时，随着真空降低，负荷相应地减小。
2)确认真空下降后应迅速检查原因，根据真空下降原因采取相应的处理措施。
3)应启动备用射水轴气器或辅助空气抽气器。
”4)在处理过程中，若真空继续下降，应按规程规定降负荷，防止排汽室温度超限，防止低压缸大气安全门动作。
汽轮机真空下降分为急剧下降和缓慢下降两种情况。
(一)真空急剧下降的原因和处理1．循环水中断循环水中断的故障可以从循环泵的工作情况判断出。
若循环泵电机电流和水泵出口压力到零，即可确认为循环泵跳闸，此时应立即启动备用循环泵。
若强合跳闸泵，应检查泵是否倒转；若倒转，严禁强合，以免电机过载和断轴。
如无备用泵，则应迅速将负荷降到零，打闸停机。
循环水泵出口压力、电机电流摆动，通常是循环水泵吸入口水位过低、网滤堵塞等所致，此时应尽快采取措施，提高水位或清降杂物。
如果循环水泵出口压力、电机电流大幅度降低，则可能是循环水泵本身故障引起。
如果循环泵在运行中出口误关，或备用泵出口门误门，造成循环水倒流，也会造成真空急剧下降。
2．射水抽气器工作失常如果发现射水泵出口压力，电机电流同时到零，说明射水泵跳闸；如射水泵压力．电流下降，说明泵本身故障或水池水位过低。
发生以上情况时，均应启动备用射水磁和射水抽气器，水位过低时应补水至正常水位。
3．凝汽器满水凝汽器在短时间内满水，一般是凝汽器铜管泄漏严重，大量循环水进入汽侧或凝结水泵故障所致。
汽轮机常见十七大故障处理
汽轮机是一种重要的能源转换设备，常见故障会影响其正常运
行和效率。
下面列举了汽轮机常见的十七大故障以及处理方法。
1. 叶片损坏，定期检查叶片的磨损情况，及时更换损坏的叶片。
2. 轴承过热，检查润滑系统，确保油润滑正常，清洁轴承。
3. 轴承故障，定期检查轴承磨损情况，及时更换损坏的轴承。
4. 涡轮叶片断裂，定期检查叶片的裂纹，及时更换叶片。
5. 涡轮叶片积碳，定期清洗叶片，避免积碳影响涡轮机性能。
6. 涡轮机振动，调整涡轮机的平衡，减少振动。
7. 燃烧室故障，定期清洁燃烧室，确保燃烧效率。
8. 冷却系统故障，检查冷却系统的工作状态，确保冷却效果。
9. 油系统故障，定期更换润滑油，保持油系统畅通。
10. 汽轮机漏气，检查密封件，修复漏气点。
11. 燃气泄漏，检查燃气管道，加强密封。
12. 冷却水泄漏，检查冷却水管道，修复泄漏点。
13. 涡轮机转速不稳，调整涡轮机的控制系统，保持稳定运行。
14. 油泵故障，检查油泵的工作状态，及时更换损坏的油泵。
15. 燃气轮机起动问题，定期检查燃气轮机的起动系统，确保
正常启动。
16. 烟气排放超标，优化燃烧参数，减少烟气排放。
17. 燃料系统故障，检查燃料供应系统，确保稳定供应燃料。
通过对这些常见故障的处理，可以保证汽轮机的正常运行和高
效工作，延长设备的使用寿命，提高能源转换效率。
同时，定期的
维护和检查也是非常重要的，可以及时发现并解决潜在问题，确保汽轮机的安全稳定运行。
汽轮机运行中的常见故障与对策摘要：随着我国社会经济的不断发展,日常生活与工业生产对供电的稳定性要求都在不断提高,电厂要注重对各种机械的管理工作。
汽轮机作为发电系统中重要的组成部分,做好汽轮机故障排查和检修工作能够有效提高供电系统的稳定性,促进电厂安全生产和建设。
因此,对汽轮机的常见故障及应对策略进行研究,具有重要的现实意义。
关键词：汽轮机运行；常见故障；对策1汽轮机运行中的常见故障1.1关于汽轮机的严重超速问题首先对于汽轮机严重超速的判断标准是，以危急保安器动作转速差作为参考，当汽轮机转速超过该转速差时，并且继续上升，则称为严重超速，严重超速有着极大的安全隐患，并且严重超速会使得汽轮机出现一些不正常的现象，比如汽轮机的机组振动增大，以及运转声音异常等等，这些都会使得汽轮机的寿命严重受损，并且极有可能发生事故，因此要时刻观察汽轮机的工作状态，以便对这些问题做出及时的处理。
1.2油系统故障安装汽轮机油系统的过程中，杂质的进入可能会划伤轴颈，最终导致汽轮机的阀门被卡死，影响汽轮机的正常运行。
所以，在汽轮机运行中，工作人员需要仔细、认真地对油系统进行检查，及时解决油系统故障，保证汽轮机可以正常运作。
1.3汽轮机凝汽器真空过低凝汽器是经常发生故障的设备,凝汽器真空过低是汽轮机常见的故障之一。
凝汽器在汽轮机内具有较大的作用,能够使进入汽轮机的蒸汽膨胀为相对较低的排气压力,使热效率得到提升;凝汽器能够为锅炉提供用水,供锅炉循环使用。
凝汽器的真空程度能够直接影响汽轮机的运转情况,当凝汽器真空过低时,会造成排气温度升高以及汽轮机振动过大。
当汽轮机外部的温度升高时,会导致内部的水循环温度随之升高,对凝汽器的正常工作产生干扰。
如果温度过高,会导致凝汽器的排气压力处于过较高的状态,最终导致凝汽器内的真空程度过低。
1.4汽轮机的异常振动汽轮机是火力发电的中枢，汽轮机组发生异常振动是一种较为复杂的故障，由于汽轮机组的长期运行，会导致汽轮机组内部长期磨损，因此造成汽轮机组发生异常振动有着很多的原因，需要对汽轮机组的全部机械零件设备进行检查。
汽轮发电机组的常见故障及处理范文汽轮发电机组是一种常见的发电设备，但在运行中可能会遇到各种故障。
本文将对汽轮发电机组的常见故障进行详细介绍，并提供相应的处理方法。
1. 运行故障1.1 输出电压异常当发电机组输出电压异常时，首先应检查发电机的电压调节器是否正常工作。
如果电压调节器损坏或调节范围不正确，应及时更换或调整。
同时还需检查发电机的定子绕组是否存在短路或开路情况，必要时进行修复。
1.2 震动过大汽轮发电机组的震动过大可能是由于转子不平衡或支座松动引起的。
因此，应首先检查转子的平衡性，并根据需要进行动平衡处理。
同时还需检查支座是否紧固，如有松动应及时拧紧。
1.3 温度异常发电机组运行时出现温度异常可能是由于冷却系统故障引起的。
检查冷却系统的水泵、散热器和冷却水管道是否正常工作，必要时清洗或更换散热器，修复或更换故障水泵。
2. 冷却系统故障2.1 水泵故障当发电机组的冷却水泵故障时，可能导致冷却不足，进而引起发动机过热。
因此，应检查水泵的工作状态，确保其正常运转。
如果发现水泵轴承损坏或叶轮受损，应及时更换。
2.2 散热器堵塞散热器是发电机组冷却系统中的重要组成部分，其堵塞会导致冷却效果下降。
因此，应定期清理散热器，以防止灰尘和杂质堵塞散热器片。
清理时可使用高压水枪进行冲洗，确保散热器的通风良好。
2.3 冷却水泄漏冷却水泄漏可能是由于冷却水管道接头松动或密封圈老化破损引起的。
检查冷却水管道接头的紧固情况，确保其密封良好。
如发现密封圈破损，应及时更换。
3. 油系统故障3.1 油泵故障当发电机组的油泵故障时，可能导致油液供应不足，进而影响润滑效果和冷却效果。
因此，应定期检查油泵的工作状态，确保其正常运转。
如发现油泵轴承损坏或叶轮受损，应及时更换。
3.2 油温过高发电机组运行时，如果油温过高，可能是由于冷却系统故障或油路堵塞引起的。
因此，应首先检查冷却系统的工作状态，确保冷却效果良好。
同时还需检查油路中的过滤器是否堵塞，必要时清洗或更换。
汽轮机常见故障分析及措施Jenny was compiled in January 2021《汽轮机设备故障诊断》常见故障分析一、汽轮机原理简介汽轮机是用蒸汽做功的一种旋转式热力原动机，具有功率大、效率高、结构简单、易损件少，运行安全可靠，调速方便、振动小、噪音小、防爆等优点。
主要用于驱动发电机、压缩机、给水泵等，在炼油厂还可以充分利用炼油过程的余热生产蒸汽作为机泵的动力，这样可以综合利用热能。
一列喷嘴叶栅和其后面相邻的一列动叶栅构成的基本作功单元称为汽轮机的级，它是蒸汽进行能量转换的基本单元。
蒸汽在汽轮机级内的能量转换过程，是先将蒸汽的热能在其喷嘴叶栅中转换为蒸汽所具有的动能，然后再将蒸汽的动能在动叶栅中转换为轴所输出的机械功。
具有一定温度和压力的蒸汽先在固定不动的喷嘴流道中进行膨胀加速，蒸汽的压力、温度降低，速度增加，将蒸汽所携带的部分热能转变为蒸汽的动能。
从喷嘴叶栅喷出的高速汽流，以一定的方向进入装在叶轮上的动叶栅，在动叶流道中继续膨胀，改变汽流速度的方向和大小，对动叶栅产生作用力，推动叶轮旋转作功，通过汽轮机轴对外输出机械功，完成动能到机械功的转换。
排汽离开汽轮机后进入凝汽器，凝汽器内流入由循环水泵提供的冷却工质，将汽轮机乏汽凝结为水。
由于蒸汽凝结为水时，体积骤然缩小，从而在原来被蒸汽充满的凝汽器封闭空间中形成真空。
为保持所形成的真空，抽气器则不断的将漏入凝汽器内的空气抽出，以防不凝结气体在凝汽器内积聚，使凝汽器内压力升高。
集中在凝汽器底部及热井中的凝结水，通过凝结水泵送往除氧器作为锅炉给水循环使用。
只有一列喷嘴和一列动叶片组成的汽轮机叫单级汽轮机。
由几个单级串联起来叫多级汽轮机。
由于高压蒸汽一次降压后汽流速度极高，因而叶轮转速极高，将超过目前材料允许的强度。
因此采用压力分级法，每次在喷嘴中压力降都不大，因而汽流速度也不高，高压蒸汽经多级叶轮后能量既充分得到利用而叶轮转速也不超过材料强度许可范围。
汽轮机常见故障分析及措施汽轮机是一种将热能转化为机械能的热力机械设备，广泛应用于发电厂、锅炉厂、化工厂等生产场所。
由于汽轮机长时间高负荷运行，容易出现各种故障。
下面就常见的汽轮机故障进行分析及相应的措施。
故障一：锈蚀造成汽轮机锈蚀的原因有多种，包括热态湿态和化学腐蚀等。
锈蚀会导致机组性能下降，减小功率输出，增加能耗。
针对锈蚀问题，可以采取以下措施：1.防止热态湿态腐蚀，安装蒸汽过热器和凝汽器，使汽轮机蒸汽温度和过热度降低，减少水蒸汽的含水量。
2.使用优质的材料，防止化学腐蚀。
如在高温高压部位使用耐腐蚀材料，如304不锈钢。
3.经常进行设备维护，及时清除腐蚀产物。
定期对汽轮机设备进行清洗和检修，清除锈蚀物质等，延长设备的使用寿命。
故障二：振动振动是非常常见的汽轮机故障，振动会影响到汽轮机的稳定运行。
振动的原因有很多，可能是由于叶轮不平衡、轴系松动、基础不稳固等。
为了解决振动问题，可以采取以下措施：1.平衡叶片和轴系。
对变转速、大转动惯量的旋转部件，要进行静、动平衡处理，保证转子的平衡。
定期检查叶轮的平衡情况，如发现不平衡，及时进行调整。
2.加强轴系固定。
检查轴系的紧固螺栓是否松动，采取相应措施进行固定，保证机组的稳定运行。
3.检查基础。
检查汽轮机的基础是否稳固，如有松动现象，及时进行修复，保持机组的稳定性。
故障三：磨损磨损是汽轮机常见的故障之一，主要表现为叶轮、轴承、轴套等部件的磨损。
磨损会导致机组性能下降，甚至引发更严重的故障。
针对磨损问题，可以采取以下措施：1.定期检查叶轮。
对叶轮进行定期检查，发现磨损及时更换，避免进一步影响到其他部件的使用寿命。
2.使用优质润滑油。
选用优质的润滑油，保证润滑系统的正常工作，减少部件的磨损。
3.定期更换磨损严重的部件。
定期检修机组，发现有磨损严重的部件，及时更换，延长机组使用寿命。
故障四：温度过高汽轮机在长时间运行后，可能会出现温度过高的情况，主要是由于内部零部件的磨损、润滑不良、冷却系统故障等原因引起的。

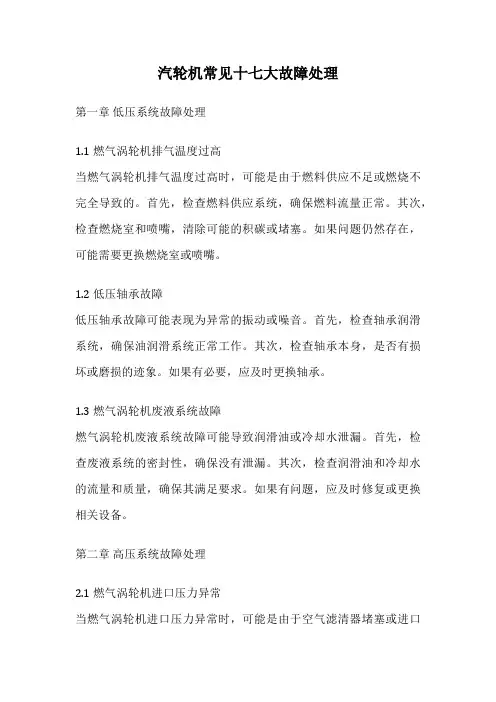

汽轮机常见十七大故障处理第一章低压系统故障处理1.1 燃气涡轮机排气温度过高当燃气涡轮机排气温度过高时，可能是由于燃料供应不足或燃烧不完全导致的。
首先，检查燃料供应系统，确保燃料流量正常。
其次，检查燃烧室和喷嘴，清除可能的积碳或堵塞。
如果问题仍然存在，可能需要更换燃烧室或喷嘴。
1.2 低压轴承故障低压轴承故障可能表现为异常的振动或噪音。
首先，检查轴承润滑系统，确保油润滑系统正常工作。
其次，检查轴承本身，是否有损坏或磨损的迹象。
如果有必要，应及时更换轴承。
1.3 燃气涡轮机废液系统故障燃气涡轮机废液系统故障可能导致润滑油或冷却水泄漏。
首先，检查废液系统的密封性，确保没有泄漏。
其次，检查润滑油和冷却水的流量和质量，确保其满足要求。
如果有问题，应及时修复或更换相关设备。
第二章高压系统故障处理2.1 燃气涡轮机进口压力异常当燃气涡轮机进口压力异常时，可能是由于空气滤清器堵塞或进口管道堵塞导致的。
首先，检查空气滤清器，清除可能的堵塞物。
其次，检查进口管道，清除可能的堵塞物。
如果问题仍然存在，可能需要更换滤清器或修复进口管道。
2.2 高压轴承故障高压轴承故障可能表现为异常的振动或噪音。
首先，检查轴承润滑系统，确保油润滑系统正常工作。
其次，检查轴承本身，是否有损坏或磨损的迹象。
如果有必要，应及时更换轴承。
2.3 燃气涡轮机排气温度过高当燃气涡轮机排气温度过高时，可能是由于燃料供应不足或燃烧不完全导致的。
首先，检查燃料供应系统，确保燃料流量正常。
其次，检查燃烧室和喷嘴，清除可能的积碳或堵塞。
如果问题仍然存在，可能需要更换燃烧室或喷嘴。
第三章控制系统故障处理3.1 控制系统失效当控制系统失效时，可能导致燃气涡轮机无法正常运行或运行不稳定。
首先，检查控制系统的电源和连接是否正常。
其次，检查控制系统的传感器和执行器，确保其正常工作。
如果问题仍然存在，可能需要修复或更换控制系统的相关设备。
3.2 燃烧控制故障燃烧控制故障可能导致燃气涡轮机燃烧不完全或燃烧不稳定。
