电力拖动常用低压电器元件参数

项目二：低压电气器件介绍一、主要内容与目的:本次课程主要介绍电气控制线路中常用的低压电气器件。

内容包括器件的分类、图形符号、工作原理、使用方法等，为从事电气行业打下基础。

二、知识要点:低压电气器件的结构组成、工作原理、使用方法、图形符号，在电路中常见的位置，以及在电路中的作用。

三、元件介绍电气设备在驱动的过程中需要一套完整的控制装置，即各类低压电器元件，从而实现运行的工作要求。

低压电器是指工作在交流电压1200V一下，直流电压1500以下起到通断、保护、控制的元器件。

对电能生产、传输、分配以及使用过程中的控制、调节、保护等作用。

3.1、低压断路器低压断路器也称自动空气开关，主要用做交、直流低压电网中。

它既可实现手动通断电路也可实现电动分合电路。

在电路中可实现过载保护、短路保护、欠压保护等。

低压断路器是一种重要的控制和保护电器。

通常情况断路器都装有灭弧装置以保证合闸、分闸时的安全。

断路器的工作原理：低压断路器的主触点是靠手动操作或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作。

主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。

当电路欠电压时，欠电压脱扣器的衔铁释放。

也使自由脱扣机构动作。

分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电。

断路器的文字符号：QF/QS断路器的图形符号：3.2、交流接触器交流接触器是一种用途广泛的开关类控制元件，在电路中起到了对主电路和电动机的接通和切断的自动切换器件。

由于使用场合的不同和控制对象的不同，接触器的工作条件和工作繁忙程度也不同。

交流接触器的主要结构：电磁机构、触点系统、灭弧结构、复位弹簧机构、支架、底座等。

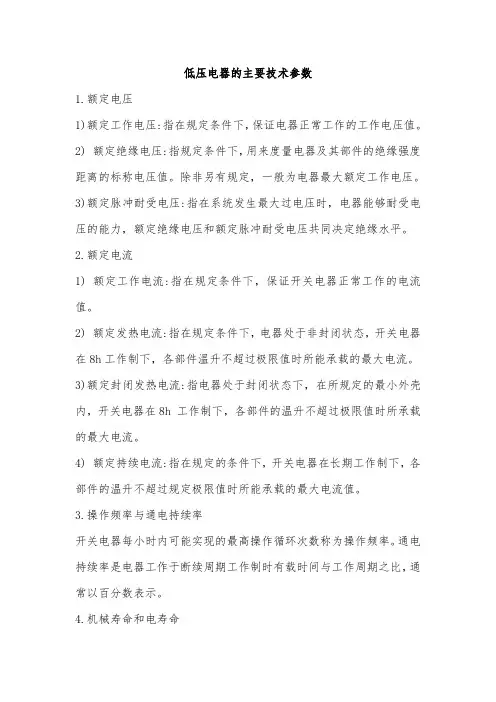

低压电器的主要技术参数
1.额定电压
1)额定工作电压:指在规定条件下，保证电器正常工作的工作电压值。

2) 额定绝缘电压:指规定条件下，用来度量电器及其部件的绝缘强度距离的标称电压值。

除非另有规定，一般为电器最大额定工作电压。

3)额定脉冲耐受电压:指在系统发生最大过电压时，电器能够耐受电压的能力，额定绝缘电压和额定脉冲耐受电压共同决定绝缘水平。

2.额定电流
1) 额定工作电流:指在规定条件下，保证开关电器正常工作的电流值。

2) 额定发热电流:指在规定条件下，电器处于非封闭状态，开关电器在8h工作制下，各部件温升不超过极限值时所能承载的最大电流。

3)额定封闭发热电流:指电器处于封闭状态下，在所规定的最小外壳内，开关电器在8h 工作制下，各部件的温升不超过极限值时所承载的最大电流。

4) 额定持续电流:指在规定的条件下，开关电器在长期工作制下，各部件的温升不超过规定极限值时所能承载的最大电流值。

3.操作频率与通电持续率
开关电器每小时内可能实现的最高操作循环次数称为操作频率。

通电持续率是电器工作于断续周期工作制时有载时间与工作周期之比，通常以百分数表示。

4.机械寿命和电寿命
机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。

在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。

对于有触点的电器，其触点在工作中除机械磨损外，尚有比机械磨损更为严重的电磨损。

因而，电器的电寿命一般小于其机械寿命。

设计电器时，要求其电寿命为机械寿命的20%~50%。

常用低压电器知识及电力拖动与控制技术第1章常用低压电器1.1 概述一、低压电器的定义是指工作在直流1500V、交流1000V（1140V）及以下的电路中，以实现对电路或非电对象的控制、检测、保护、变换、调节等作用的基本器件。

二、低压电器分类（一）按操作方式分：手动电器：由人工直接操作才能完成任务的电器称为手动电器，如刀开关、按钮和转换开关等。

自动电器：指不需要人工直接操作，按照电的或非电的信号自动完成接通、分断电路任务的电器称为自动电器，如低压断路器、接触器和继电器等。

（二）按用途分：低压配电电器：主要用于低压供电系统，如刀开关、低压断路器、转换开关和熔断器等。

低压控制电器：主要用于电力拖动控制系统，如接触器、继电器、控制器、控制按钮、行程开关、主令控制器和万能转换开关等。

（三）按工作原理分：电磁式电器：根据电磁感应原理来工作的电器，如交直流接触器、电磁式继电器等。

非电量控制电路：电器的工作是靠外力或非电物理量的变化而动作的电器。

如刀开关、行程开关、按钮、速度继电器、压力继电器和温度继电器等。

1、电磁式控制电器：由电磁机构、触头系统、灭弧系统组成。

（1）电磁机构：电磁机构通常采用电磁铁的形式，由吸引线圈、铁心(亦称静铁心或磁轭)和衔铁(也称动铁心)三部分组成。

其作用原理：当线圈中有电流通过时，电磁吸力克服弹簧的反作用力，使得衔铁与铁心闭合，由连接机构带动相应的触头动作。

1-衔铁2-铁心3-线圈（2）触头系统：触头的作用是接通或分断电路。

触头的结构有桥式触头指式触头：适用于分合次数多，电流大的场合。

点接触式：适用于电流不大场合面接触式：电流较大场合。

a-点接触式b-面接触式c-指式触头（3）灭弧系统：①双断口电动力吹弧②磁吹灭弧③窄缝(纵缝)灭弧法④栅片灭弧法1.2 刀开关与组合开关低压开关又称低压隔离器，是低压电器中结构比较简单、应用广泛的一类手动电器。

主要有刀开关、组合开关、以及用刀开关与熔断器组合成的胶盖瓷底刀开关和熔断器式刀开关，还有转换开关等。

常用低压电气元件选用资料一. 微型断路器1．C65a（C型）,C65NC,C65ND,C65HC,C65HD,C65L-1P,2P,3P,4P (1P=2x9mm) 额定电流：6A,10A,16A,20A,25A,32A,40A,50A,63A漏电保护附件：Vigi C65 ELE 30Ma-40A,63A/1P＋N,2P,3P,4PVigi C65 ELM 30Ma-32A,40A,63A/2P,3P,4P宽度分别为2P,2P,3.5P,3.5P, 瞬动型分断能力：a型4500A, N型6000A, H型10kA, L型15KA脱扣特性：C型瞬时脱扣范围(5~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：6～32A—25mm²及以下导线, 40～63A—35mm²及以下导线2．DPN1P (1P=2x9mm)额定电流：6A,10A,16A,20A漏电保护附件（30Ma）：DPN Vigi(G) 宽度为2P, 瞬动型分断能力：4500A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：10mm²及以下导线3．DPNK22P(1P=2x9mm)额定电流：10A,16A,20A,25A,32A,40A分断能力：6000A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：25mm²及以下导线4．DPN N1P (1P=2x9mm)额定电流：6A,10A,16A,20A,25A,32A,40A漏电保护附件（30Ma）：DPN Vigi(G) 宽度为2P, 瞬动型分断能力：6000A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：16mm²及以下导线5．NC100HC,NC100HD -1P,2P,3P,4P (1P=3x9mm)额定电流：63A,80A,100A,125A (D型无125A)漏电保护附件：Vigi NC100 ELM 30Ma,300Ma,500Ma-2P,3P,4P，瞬动型Vigi NC100 ELM 300Ma,1000Ma-3P,4P，带选择性宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于100A 分断能力：10kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：50mm²及以下导线6．NC100LSC, NC100LSD-1P,2P,3P,4P (1P=3x9mm)额定电流：10A,16A,20A25A,32A,40A,50A,63A漏电保护附件：Vigi NC100 ELM 30Ma,300Ma,500Ma-2P,3P,4P，瞬动型Vigi NC100 ELM 300Ma,1000Ma-3P,4P，带选择性宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于100A 分断能力：36kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：50mm²及以下导线7．C120NC, C120ND-1P,2P,3P,4P (1P=3x9mm)额定电流：125A漏电保护附件：Vigi C120 ELM 300Ma-2P,3P,4P，瞬动型Vigi C120 ELM 300Ma-2P,3P,4P，延时型宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于125A 分断能力：10kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：软电缆35mm²及以下，硬电缆50mm²及以下二. 微型隔离开关INT100-1P ,2P,3P,4P(1P=2x9mm)额定电流：32A,40A,63A,80A,100A端子接线面积：50mm²及以下导线三. 塑壳断路器1. CM1系列壳架等级额定电流Inm：63, 100, 160, 225, 400, 630, 800A额定极限分断能力：C基本型25,35KaL标准型25,35,50kAM较高分断型50,65,75kAH高分断型85,100kA额定电流：63A-10A,16A,20A,25A,32A,40A,50A,63A100A-16A,20A,25A,32A,40A,50A,63A,80A,100A160A-100A,125A,140A,160A225A-125A,140A,160A,180A,200A,225A400A-225A,250A,315A,350A,400A630A-400A,500A,630A800A-630A,700A,800A极数：2P,3P,4P脱扣器方式及附件代号（后三位）：200表示仅有电磁（瞬时）脱扣器的断路器（泵房用）300表示带有热动－电磁（复式）脱扣器的断路器(正常用)000不带脱扣器及附件的断路器308带报警触头的断路器310带分励脱扣器的断路器（非消防泵房火灾报警用）320带辅助触头的断路器330带欠电压脱扣器的断路器（住宅进户用）340带分励脱扣器及辅助触头的断路器350带分励脱扣器及欠电压脱扣器的断路器318带分励脱扣器及报警触头的断路器338带欠电压脱扣器及报警触头的断路器2. CM1L系列（带漏电保护）壳架等级额定电流Inm：100, 225, 400, 630额定电流：100A-(10A),16A,20A,25A,32A,40A,50A,63A,80A,100A225A-100A,125A,140A,160A,180A,200A,225A400A-225A,250A,315A,350A,400A630A-400A,500A,630A极数：3P,4P脱扣器方式及附件代号：首位数字2表示电磁（瞬时）脱扣器，3表示热动－电磁（复式）脱扣器，后二位数字表示内部附件代号208，308带报警触头的断路器210，310带分励脱扣器的断路器220，320带辅助触头的断路器230，330带欠电压脱扣器的断路器228，328带辅助触头及报警触头的断路器漏电附件动作电流：100mA, 300mA, 500mA, 1000mA四. 熔断器RT14-20 6A,10A,16A,20ART14-32 6A,10A,16A,20A,25A,32ART14-63 10A,16A,20A,25A,32A,40A,50A,63ART0-50 5A,10A,15A,20A,25A,30A,40A,50ART0-100 30A,40A,50A,60A,80A,100ART0-200 (80A),(100A),120A,150A,200ART0-400 (150A),200A,250A,300A,350A,400ART0-600 (350A),(400A),450A,500A,550A,600ANT006A,10A,16A,20A,25A,32A,35A,40A,50A,63A,80A,100A,125A,160ANT06A,10A,16A,20A,25A,32A,40A,50A,63A,80A,100A,125A,160ANT180A,100A,125A,160A,200A,225A,250ANT2125A,160A,200A,225A,250A,300A,315A,355A,400ANT3315A,355A,400A,425A,500A,630ANT4800A,1000A五. 刀熔开关1. QSA-63,125 2P,3P,4P NT00QSA-160,250 2P,3P,4P NT1QSA- 400,630 2P,3P NT22. HR5-100 NT00-6A,10A, 16A,20A,25A,32A,35A,40A,50A,63A,80A,100A,125A,160AHR5-200 NT1-80A,100A,125A,160A,200A,250AHR5-400 NT2-125A,160A,200A, 250A,300A,315A,355A,400AHR5-630 NT3-315A,355A,400A,425A,500A,630A注：当HR5系列开关用于电动机电路中，允许熔断体电流值大于开关约定发热电流。

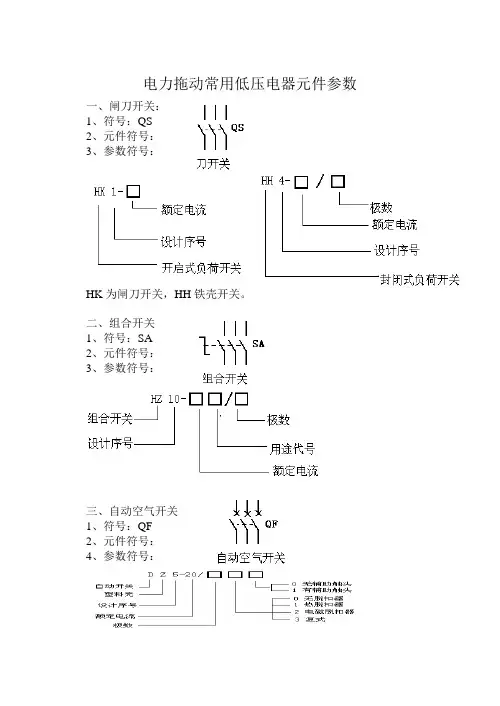

电力拖动常用低压电器元件参数
一、闸刀开关：
1、符号：QS
2、元件符号：
3、参数符号：
HK为闸刀开关，HH铁壳开关。

二、组合开关
1、符号：SA
2、元件符号：
3、参数符号：
三、自动空气开关
1、符号：QF
2、元件符号：
4、参数符号：
四、按钮开关：
1、符号：SB
2、元件符号：
3、参数符号：
五、位置开关（行程开关）
1、符号：SQ
2、元件符号：
3、参数符号：
六、熔断器：
1、符号：FU
2、元件符号：
3、参数符号：
4、选用原则：
①对于照明和电热设备等阻性负载电路的短路保护，熔体的额定
电流应大于或等于负载的额定电流。

②单台电动机: 熔体额定电流=(1.5～2.5)╳电动机额定电流
③多台电动机: 熔体额定电流=(1.5～2.5)╳容量最大的电动机
额定电流＋其余电动机额定电流之和
④降压启动电动机: 熔体额定电流=(1.5～2.0)╳电动机额定电
流
⑤直流电动机和绕线式电动机: 熔体额定电流=(1.2～1.5)╳电
动机额定电流
七、接触器：
1、符号：KM
2、元件符号：
3、参数符号：
八、中间继电器：
1、符号：KA
2、元件符号：
3、参数符号：
九、热继电器：
1、符号：FR
2、元件符号：
3、参数符号：
十、时间继电器：
1、符号：KT
2、元件符号：
3、参数符号：。

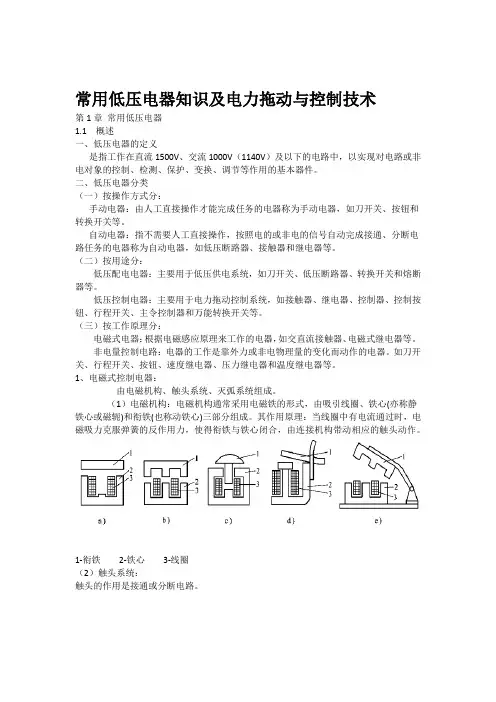

常用低压电器知识及电力拖动与控制技术第1章 常用低压电器1.1 概述一、低压电器的定义是指工作在直流1500V 、交流1000V （1140V ）及以下的电路中，以实现对电路或非电对象的控制、检测、保护、变换、调节等作用的基本器件。

二、低压电器分类 （一）按操作方式分：手动电器：由人工直接操作才能完成任务的电器称为手动电器，如刀开关、按钮和转换开关等。

自动电器：指不需要人工直接操作，按照电的或非电的信号自动完成接通、分断电路任务的电器称为自动电器，如低压断路器、接触器和继电器等。

（二）按用途分： 低压配电电器：主要用于低压供电系统，如刀开关、低压断路器、转换开关和熔断器等。

低压控制电器：主要用于电力拖动控制系统，如接触器、继电器、控制器、控制按钮、行程开关、主令控制器和万能转换开关等。

（三）按工作原理分：电磁式电器：根据电磁感应原理来工作的电器，如交直流接触器、电磁式继电器等。

非电量控制电路：电器的工作是靠外力或非电物理量的变化而动作的电器。

如刀开关、行程开关、按钮、速度继电器、压力继电器和温度继电器等。

1、电磁式控制电器：由电磁机构、触头系统、灭弧系统组成。

（1）电磁机构：电磁机构通常采用电磁铁的形式，由吸引线圈、铁心(亦称静铁心或磁轭)和衔铁(也称动铁心)三部分组成。

其作用原理：当线圈中有电流通过时，电磁吸力克服弹簧的反作用力，使得衔铁与铁心闭合，由连接机构带动相应的触头动作。

1-衔铁 2-铁心 3-线圈 （2）触头系统：触头的作用是接通或分断电路。

触头的结构有 桥式触头指式触头：适用于分合次数多，电流大的场合。

点接触式：适用于电流不大场合 面接触式：电流较大场合。

a-点接触式 b-面接触式 c-指式触头 （3）灭弧系统：①双断口电动力吹弧 ②磁吹灭弧③窄缝(纵缝)灭弧法 ④栅片灭弧法1.2 刀开关与组合开关低压开关又称低压隔离器，是低压电器中结构比较简单、应用广泛的一类手动电器。
