PIC单片机的C语言使用

  • 格式：docx
  • 大小：19.58 KB
  • 文档页数：2

PIC单片机的C语言使用（一）
在MPLAB-IDE中使用HitechC编译器
一、装入编译器：
1、启动MPLAB-IDE，如下图所示选择Project-》
InstallLanguageTool
2、在弹出的安装语言工具对话框里“LanguageSuite”选项现在显示的是Microchip，点击后面的箭
我使用的工具是HI-TECHPICCME，所以选择为“HI-TECHPICC”。

3、接下来在“ToolName”里选择编译器组件的调用路径，这里有“PICCCompiler”（C编译器）、“P （汇编器）和“PICCLinker”（链接器）3项都需要设置。

用“Browse”来选择调用路径，把上述3项组件的调用文件都设为。

点“OK”后完成设置。

二、选用编译器：
1、新建一个项目，编辑项目对话框的“LanguageToolSuite”栏目默认是“Microchip”，
将它改为“HI-TECHPICC”。

2、在项目文件框里点“flasha[.hex]”，这时“NodeProperties”（节点属性）按钮将会
亮起来。

点击进入。

3、设置节点属性。

由于还有其他相关连的源程序需要加进来，所以在“LanguageTool”栏
里应该选择“PICCLinker”（链接器）。

通常我们可以选择：
1）Generatedebuginfo:显示debug信息；
2）Createmapfile:选择该项后我们将看到ROM、RAM的使用情况；
3）Errorfile：显示错误信息；
4）CompileforMPLABICD:如果不使用ICD，就不必选择这个项目了。

4、设置完成之后点“Add Node”来添加节点。

这个项目有两个节点：和，选择节点后点击“NodeProperties”或直接双击节点来进入节点属性设置。

5、节点文件的工具这时应该选择为“PICCCompiler”（C编译器），蓝色圈子里的4项依次是：1）显示debug信息；2）局部优化；3）全局优化；4）ICD编译配件。

选择优化将使程序代码比较合理，会使资源的使用量相对小一些。

同样的，如果不是使用ICD则第4项不应该选上。

6、以上都设置完之后即可以进行编译，下图是编译的界面。

以下是编译成功的界面：蓝框里是编译成功信息；红框是资源的使用情况显示。

合集下载

PIC C语言使用简要说明

PIC C语言使用简要说明

第一部分为了对PIC单片机有更好的支持，PICC在标准C的基础上作了一些扩充：• 定义I/O函数，以便在你的硬件系统中使用中定义的函数。

• 用C语言编写中断服务程序• 用C语言编写I/O操作程序• C语言与汇编语言间的接口1-1 与标准C的不同PICC只在一处与标准C不同：函数的重入。

因为PIC单片机的寄存器及堆栈有限，所以PICC不支持可重入函数。

1-2 支持的PIC芯片PICC 支持很多PIC单片机，支持PIC单片机的类型在LIB目录下的picinfo.ini 文件中有定义。

1-3 PICC 包含一些标准库1-4 PICC 编译器可以输出一些格式的目标文件，缺省设置为输出Bytecraft的'COD' 格式和 Intel的'HEX'格式。

你可以用表1-1中的命令来指定输出格式。

表１-１格式名称描述PICC 命令文件类型Motorola HEX S1/S9 type hex file -MOT .HEXIntel HEX Intel style hex records(缺省) -INTEL .HEX Binary Simple binary image -BIN .BIN UBROF Universal Binary Image Relocatable Format -UBROF .UBR Tektronix HEX Tektronix style hex records -TEK .HEX American Hex format with symbols for American -AAHEX .HEX Automation HEX Automation emulatorsBytecraft .COD Bytecraft code format(缺省) n/a(缺省) .COD Library HI-TECH library file n/a .LIB1-5 符号文件PICC -G 命令用于生成符号文件，有了符号文件，你就可以进行源程序调试.命令格式为：PICC -16F877 -G test.c在使用仿真器时必须使用-G命令。

PIC单片机的C语言使用

PIC单片机的C语言使用

PIC单片机的C语言使用PIC（Perpheral Interface Controllers）单片机是一种高性价比的嵌入式处理器，也是应用最广泛的单片机之一、它们常常用于各种电子设备，例如家电、汽车、电子仪器仪表和医疗设备等。

PIC单片机的优点是具有较低的成本、低功耗和高性能。

在C语言中使用PIC单片机可以实现许多功能，例如控制输入输出、实现逻辑运算、实现算法等。

```c#include <xc.h>#include <pic.h>void mainTRISB=0x00;//将PORTB定义为输出口PORTB=0x00;//将PORTB的值初始化为0while(1)PORTB=0xFF;//将PORTB的值设置为全高电平__delay_ms(1000); // 延时1秒PORTB=0x00;//将PORTB的值设置为全低电平__delay_ms(1000); // 延时1秒}```上述示例程序中，我们使用了XC8编译器，它是一个用于编译PIC单片机C语言程序的开源编译器。

在以上代码中，我们将PORTB定义为输出口，然后在一个无限循环中将PORTB设置为全高电平，并延时1秒，然后将PORTB设置为全低电平，并再次延时1秒。

```c#include <xc.h>#include <pic.h>void mainADCON1=0x0F;//将ADCON1寄存器设置为模拟输入模式TRISB=0x00;//将PORTB定义为输出口PORTB=0x00;//将PORTB的值初始化为0while(1)ADCON0bits.GO = 1; // 启动A/D转换while(ADCON0bits.GO); //等待转换完成//读取A/D转换结果并进行温度转换int adcValue = ADRES;int temperature = (5 * adcValue) / 1023;PORTB = temperature; // 将温度值显示在PORTB上}```在以上代码中，我们首先将ADCON1寄存器设置为模拟输入模式，然后将PORTB定义为输出口，并初始化为0。

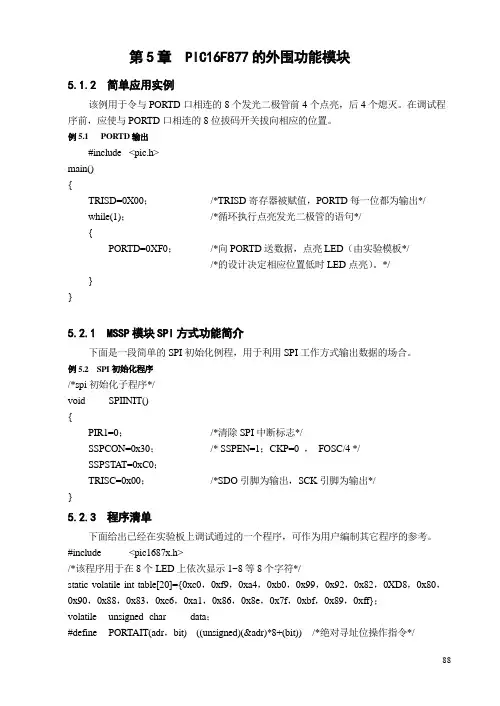

PIC单片机C语言编程实例一

PIC单片机C语言编程实例一

TRISC=0xD7；/*SDO引脚为输出，SCK引脚为输出*/
}
/*系统各输入输出口初始化子程序*/
voidinitial()
{
TRISA=0xDF；
TRISB=0XF0；/*设置与键盘有关的各口的数据方向*/
INTCON=0x00；/*关闭所有中断*/
data=0X00；/*待显示的寄存器赋初值*/
PORTA_5=0；/*LACK送低电平，为锁存做准备*/
}
/*SPI发送子程序*/
voidSPILED(int data)
{
SSPBUF=data；/*启动发送*/
do
{
；
}while(SSPIF==0)；/*等待发送完毕*/
SSPIF=0；/*清除SSPIF标志*/
}
/*主程序*/
main()
{
data=table[j]；/*获得需要送出显示的段码*/
RA5=0；/*LACK信号清0，为锁存做准备*/
SPILED(data)；
RA5=1；/*最后给一个锁存信号，代表显示任务完成*/
}
/*中断服务程序*/
voidinterruptkeyint(void)
{
DELAY()；/*软件延时*/
if ((RB5==0)||(RB4==0))/*该语句除了能够确认按键是否为干扰外，*/
}/*等待有键按下*/
DELAY()；/*软件延时*/
if ((PORTB_5==0)||(PORTB_4==0))
KEYSERVE()；/*如果仍有键按下，则调用键服务子程序*/
elsej=0x00；/*如果为干扰，则令返回值为0*/
return(j)；
}

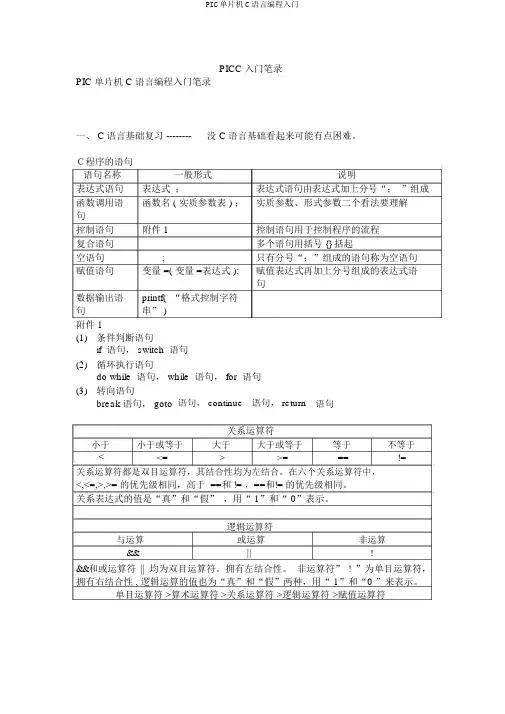

PIC单片机C语言编程入门

PIC单片机C语言编程入门

PICC 入门笔录PIC 单片机 C 语言编程入门笔录一、 C语言基础复习 --------没 C语言基础看起来可能有点困难。

Ｃ程序的语句语句名称一般形式说明表达式语句表达式；表达式语句由表达式加上分号“；”组成函数调用语函数名 ( 实质参数表 ) ；实质参数、形式参数二个看法要理解句控制语句附件 1控制语句用于控制程序的流程复合语句多个语句用括号 {} 括起空语句;只有分号“；”组成的语句称为空语句赋值语句变量 =( 变量 =表达式 );赋值表达式再加上分号组成的表达式语句数据输出语printf( “格式控制字符句串” )附件 1(1)条件判断语句if 语句， switch 语句(2)循环执行语句do while 语句， while 语句， for 语句(3)转向语句break 语句， goto语句， continue语句， return语句小于小于或等于关系运算符大于大于或等于等于不等于<<=>>===!=关系运算符都是双目运算符，其结合性均为左结合。

在六个关系运算符中，<,<=,>,>= 的优先级相同，高于 ==和 != ，==和!= 的优先级相同。

关系表达式的值是“真”和“假” ，用“ 1”和“ 0”表示。

与运算逻辑运算符或运算非运算&&||!&&和或运算符|| 均为双目运算符。

拥有左结合性。

非运算符”! ”为单目运算符，拥有右结合性 , 逻辑运算的值也为“真”和“假”两种，用“ 1”和“0 ”来表示。

单目运算符 >算术运算符 >关系运算符 >逻辑运算符 >赋值运算符第三章 :控制语句1．ｉｆ语句Ｃ语言的 if语句有三种基本形式。

1、若是表达式的值为真，则执行此后的语句，否则不执行该语句。

if(表达式)语句；2、若是表达式的值为真，则执行语句1，否则执行语句 2 。

If( 表达式 )语句 1；else语句 2；3、依次判断表达式的值，当出现某个值为真时，则执行其对应的语句。
