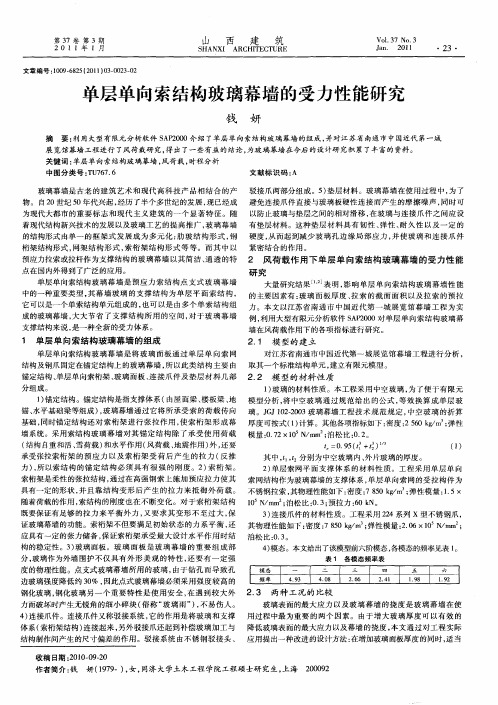

单索结构玻璃幕墙结构计算
- 格式:doc
- 大小:473.00 KB
- 文档页数:17
综合体项目幕墙结构设计计算摘要】当前,幕墙结构在建筑工程中得到广泛的应用,其结构的设计计算关系到幕墙结构设计的合理性,并与幕墙结构的安全稳定息息相关。
本文结合工程实例,分析了工程幕墙结构的选型,并利用相关软件,对幕墙结构的设计进行了计算,为类似工程设计提供参考借鉴。
【关键词】综合体项目;幕墙结构;设计计算0 引言随着我国城市建设的快速发展以及建筑行业的不断进步,城市综合体项目在城市建设中的应用越来越广泛,幕墙结构在综合体项目施工中也得到了广泛的应用。
当前,玻璃幕墙作为一种新型建筑外围结构,具有节能环保、外观美观且防雨水防风性能良好等优点,得到了大量的使用。
但是,幕墙工程投入使用后,时有玻璃坠落、横梁扭转等安全事故的发生。
对此,对幕墙结构设计进行合理的计算,为幕墙结构设计提供可靠的数据依据具有十分重要的意义。
1 工程概况某综合体项目由A,B两个塔楼组成,主体结构为钢筋混凝土框架-剪力墙结构,墙、柱混凝土强度等级为C40~C55,梁、板混凝土强度等级为C30,主要钢筋采用HRB400级,板筋采用HRB335级。
在14~15层标高范围内设置矩形钢桁架将塔楼A,B连接。
在立面上的钢桁架和两个塔楼围成的区域内设置单层索网点支承玻璃幕墙,共包括D轴、G轴两片幕墙,其中D轴索网幕墙的轴线间尺寸为40m×42m(高×宽),G轴索网幕墙的轴线间尺寸为44m×42m(高×宽),如图1,2所示。
2 结构选型玻璃幕墙结构形式主要分为构件式玻璃幕墙、点支承玻璃幕墙、全玻璃幕墙和单元式玻璃幕墙等。
为满足建筑造型、通透性以及安全环保的要求,采用点支承玻璃幕墙,即单层索网点支承玻璃幕墙,该玻璃幕墙的横向和竖直两个方向的单根不锈钢拉索为正交连接的网状布置形式,立面分格主要是幕墙横向拉索为主抗风索,其两端固定在塔楼A,B的型钢混凝土柱上,柱截面尺寸2.2m×3m;竖向拉索为承重索及次抗风索,其两端分别固定在上部钢桁架和下部框架梁上。
单层拉索式玻璃幕墙中拉索的计算摘要:拉索式玻璃幕墙中拉索结构的受力分析复杂而繁琐,本文介绍了拉索的简单手算方法及SAP2000有限元计算方法。
通过理论推导出了拉索计算“代梁”方法及索长的简化计算公式,通过公式可以简单快速的计算出拉索的直径及预拉力的大小。
关键词:单层拉索式玻璃幕墙、计算、拉索截面、预拉力、SAP2000一、概述拉索式点支式玻璃幕墙由玻璃面板、拉索结构以及支撑体系组成,由于它具有良好的通透性而被大量应用于酒店、写字楼大堂。
拉索结构的受力分析也成为设计师必然面对的问题。
索是理想柔性的,既不能承受压力也不能承受弯矩,必须通过施加适当的预拉力,使拉索处于初始平衡状态才能承受外部荷载作用。
外部荷载作用下拉索的挠度变形远超拉索截面尺寸,计算中需要考虑几何非线性,这给设计师增加了计算的难度。
通常在设计中,手算时,结合荷载计算,经过试算、调整来确定拉索的直径和预拉力的大小;使用有限元软件时,也需要反复试算来确定拉索直径和预拉力大小。
这些步骤繁琐重复,工作量巨大,本文介绍了手算的简易计算方法:根据拉索的静力平衡方程,手算出拉索最大内力,确定拉索直径,由索长公式计算出拉索的初始预拉力,来确定拉索的初始平衡状态。
本文主要介绍单层拉索式幕墙中拉索的手算方法、SAP2000有限元计算方法及其两种计算结果的比较,以供后来者参考。
二、拉索截面的选取方法索计算理论推导时,两条基本假设:1. 索是理想柔性的,既不能受压,也不能受弯;2. 索的材料符合胡克定律,也就是说应力和应变符合线性关系。
根据《悬索结构设计》单索计算理论可知情形一竖向荷载沿跨度均布的情形索的抛物线平衡方程(1)可求出索内的水平张力(2)代回式(1)后,可得(3)索各点张力(4)当索曲线比较平缓时,(dz/dx)2 与1比较是微量,于是有T=H。
情形二荷载沿索长均布的情形索的悬链线平衡方程(5)将悬链线与抛物线作比较,当二者在跨中处的垂度f相同时,两条曲线基本重合。
幕墙工程量计算方法及报价分析门、窗按樘为计量单位,也可按面积计量;按面积计算时注意规范为设计洞口尺寸面积常见问题:有的按粉刷后洞口尺寸面积计算,有的按窗型材外框尺寸面积计算,有的按立面装饰分格尺寸计算。
按窗型材外框尺寸面积计算有时会比洞口尺寸面积少8%,偏差很大,按立面装饰分格尺寸就更小了,因为有部分型材会被外装饰材料遮挡,我们要注意选择有利的计量方式,如竣工结算按洞口尺寸计算,但如果计算窗外协加工面积就应该按外框尺寸了。
钢结构按设计图示尺寸以质量计算,不扣除孔眼、切边、切肢质量,焊条、螺栓不增加质量,不规则或多边形钢板以其外接矩形面积乘以厚度乘以单位理论质量计算;常见问题:有些人员对外办理结算计算钢板时按钢板实际面积计算,导致工程量少计。
有些分包单位算完重量又乘一个系数,说是加焊条重量或者加损耗等等,导致工程量多计。
石材墙面按设计图示尺寸以镶贴表面积计算常见问题:1、有些石材造型互相重叠,按规范应该都予以计算,但有的业主提供的清单有的按立面投影面积,有的按垂直投影面积计算经常导致争议,正立面投影一般双方都会计算,那如吊顶、女儿墙上收口、窗套等正立面投影面积反映不出来的,是用水平投影、侧面投影方式算还是不算呢,有些造型复杂的工程带有弧度或斜度,更是理解不一,我们在报消耗量时也难以准确计算,又涉及面材这些主材,对价格影响大,争议也大。
金属板及其他幕墙也常存在这类问题。
2、石材厚度是否计入面积:有些精明的甲方规定石材厚度不计入面积,这还不能说他不对,那我们分包结算也要会精打细算,否则你对外算不回就亏了。
带骨架幕墙按框外围尺寸计算常见问题:如玻璃幕墙阳角框之间铝板、玻璃幕墙上收口铝板算不算面积有时会有争议,有时玻璃幕墙之间铝板突出造型算不算面积。
雨棚、采光顶以水平投影面积实际也有按展开面积计算的,如铝板雨棚天棚吊顶按设计图纸尺寸以水平投影面积计算计算工程量时应注意:天棚面中的灯槽及跌级、锯齿形、吊挂式、藻井式天棚面积不展开计算。
索⽹结构名词解释索⽹结构介绍1.1.概述概述1.1.1.1.索⽹结构索⽹结构1.1.1.单索结构玻璃幕墙是悬索结构点⽀式玻璃幕墙中的⼀种类型,其幕墙玻璃的⽀承结构为单层平⾯索⽹结构,它可以是⼀个单索⽹结构单元组成的,也可以由多个单索⽹结构组成的玻璃幕墙(如图)。
1.1.2.在玻璃幕墙平⾯受外部荷载后通过玻璃的连接机构将外部荷载转化成节点荷载P,节点荷载P作⽤在索⽹结构上,只要在索⽹中有⾜够的预应⼒N和挠度F,就可以满⾜⼒学的平衡条件。
当P为某⼀确定值时,挠度F和预应⼒N0成反⽐。
即预应⼒N值越⼤,挠度F就越⼩。
F=P/N0。
因此挠度F和预应⼒N是单层平⾯索⽹的两个关键参数,必须经过试验和计算分析后才能确定。
1.2.1.2.索⽹结构的特点索⽹结构的特点1.2.1.拉索在⼯作状态下必须有较⼤的挠度,通常挠度控制在1/40~1/50范围内。
1.2.2.曲⾯单层索⽹及双层索系玻璃幕墙⾃初始预应⼒状态之后的最⼤挠度与跨度之⽐不宜⼤于1/200。
1.2.3.拉索的伸长不锈钢索的极限强度t σ约为1100~15002/N mm ,其弹性模量E 约为5521.210~1.310/N mm ××,到达极限强度时其伸长率约为1%~2%。
对应的钢索挠度为(1/14~1/18)。
钢索的强度设计值取为600~8002/N mm ,相应地,达到强度设计值时不锈钢的挠度为(1/25~1/32),钢索的伸长⼩于1%,在允许范围内。
1.2.4.初拉⼒钢索在⾃然状态下是柔软的,难以形成稳定的结构,因此必须施加初拉⼒使其绷紧,才能具有抵抗法向荷载的能⼒。
初拉⼒不宜过⼤,通常在钢索的最⼩破断⼒的15%~25%范围内。
初拉⼒应能使钢索在⾼温⼯作仍有⼀定的剩余拉⼒。
不会因拉索膨胀⽽松弛;另⼀⽅⾯也应考虑在低温时不会因拉索收缩⽽使拉⼒过⼤。
1.3.1.3.主动索与被动索主动索与被动索主动索:施⼯过程中通过主动张拉,控制张拉端索⼒的建筑⽤索。
郑州金水万达中心项目1#、2#楼明框玻璃幕墙设计计算书(一)河南天地装饰工程有限公司2015.04目录1 计算引用的规范、标准及资料 (1)1.1 幕墙设计规范: (1)1.2 建筑设计规范: (1)1.3 铝材规范: (2)1.4 金属板及石材规范: (2)1.5 玻璃规范: (3)1.6 钢材规范: (3)1.7 胶类及密封材料规范: (3)1.8 五金件规范: (4)1.9 相关物理性能等级测试方法: (4)1.10 《建筑结构静力计算手册》(第二版) (5)1.11 土建图纸: (5)2 基本参数 (5)2.1 幕墙所在地区 (5)2.2 地面粗糙度分类等级 (5)2.3 抗震设防 (5)3 幕墙承受荷载计算 (6)3.1 风荷载标准值的计算方法 (6)3.2 计算支撑结构时的风荷载标准值 (8)3.3 计算面板材料时的风荷载标准值 (8)3.4 垂直于幕墙平面的分布水平地震作用标准值 (8)3.5 平行于幕墙平面的集中水平地震作用标准值 (8)3.6 作用效应组合 (8)4 幕墙立柱计算 (9)4.1 立柱型材选材计算 (9)4.2 确定材料的截面参数 (10)4.3 选用立柱型材的截面特性 (11)4.4 立柱的抗弯强度计算 (12)4.5 立柱的挠度计算 (12)4.6 立柱的抗剪计算 (13)5 幕墙横梁计算 (13)5.1 横梁型材选材计算 (14)5.2 确定材料的截面参数 (16)5.3 选用横梁型材的截面特性 (17)5.4 幕墙横梁的抗弯强度计算 (18)5.5 横梁的挠度计算 (18)5.6 横梁的抗剪计算 (19)6 玻璃板块的选用与校核 (20)6.1 玻璃板块荷载计算: (20)6.2 玻璃的强度计算: (21)6.3 玻璃最大挠度校核: (22)7 连接件计算 (23)7.1 横梁与立柱间焊接强度计算 (24)7.2 立柱与主结构连接 (25)8 幕墙埋件计算(化学锚栓) (27)8.1 荷载值计算 (27)8.2 锚栓群中承受拉力最大锚栓的拉力计算 (27)8.3 群锚受剪内力计算 (29)8.4 锚栓钢材破坏时的受拉承载力计算 (29)8.5 基材混凝土的受拉承载力计算 (29)8.6 锚栓钢材受剪破坏承载力计算 (30)8.7 基材混凝土受剪承载力计算 (31)8.8 拉剪复合受力情况下的混凝土承载力计算 (32)9 幕墙转接件强度计算 (32)9.1 受力分析 (32)9.2 转接件的强度计算 (33)10 幕墙焊缝计算 (33)10.1 受力分析 (33)10.2 焊缝特性参数计算 (33)10.3 焊缝校核计算 (34)11 明框玻璃幕墙伸缩及紧固计算 (34)11.1 立柱连接伸缩缝计算 (35)11.2 玻璃镶嵌槽紧固螺钉抗拉强度计算 (35)11.3 玻璃边缘到边框槽底间隙计算 (35)明框玻璃幕墙设计计算书1计算引用的规范、标准及资料1.1幕墙设计规范《铝合金结构设计规范》 GB50429-2007《玻璃幕墙工程技术规范》 JGJ102-2003《建筑瓷板装饰工程技术规程》 CECS101:98《建筑幕墙》 GB/T21086-2007《金属与石材幕墙工程技术规范》 JGJ133-2001《小单元建筑幕墙》 JG/T216-20071.2建筑设计规范:《地震震级的规定》 GB/T17740-1999《钢结构设计规范》 GB50017-2003《高层建筑混凝土结构技术规程》 JGJ3-2010《高层民用建筑设计防火规范》 GB50045-95(2005年版) 《高处作业吊蓝》 GB19155-2003《工程抗震术语标准》 JGJ/T97-2011《工程网络计划技术规程》 JGJ/T121-99《混凝土结构后锚固技术规程》 JGJ145-2013《混凝土结构加固设计规范》 GB50367-2013《混凝土结构设计规范》 GB50010-2010《混凝土用膨胀型、扩孔型建筑锚栓》 JG160-2004《建筑材料放射性核素限量》 GB6566-2010《建筑防火封堵应用技术规程》 CECS154:2003《建筑钢结构焊接技术规程》 JGJ81-2002《建筑工程抗震设防分类标准》 GB50223-2008《建筑结构荷载规范》 GB50009-2012《建筑结构可靠度设计统一标准》 GB50068-2001《建筑抗震设计规范》 GB50011-2010《建筑设计防火规范》 GB50016-2006《建筑物防雷设计规范》 GB50057-2010《冷弯薄壁型钢结构技术规范》 GB50018-2002《民用建筑设计通则》 GB50352-2005《擦窗机》 GB19154-2003《钢结构焊接规范》 GB50661-2011《钢结构工程施工规范》 GB50755-2012《变形铝及铝合金化学成份》 GB/T3190-2008 《建筑用隔热铝合金型材》 JG175-2011《建筑用铝型材、铝板氟碳涂层》 JG/T133-2000 《铝合金建筑型材第1部分基材》 GB5237.1-2008 《铝合金建筑型材第2部分阳极氧化、着色型材》 GB5237.2-2008 《铝合金建筑型材第3部分电泳涂漆型材》 GB5237.3-2008 《铝合金建筑型材第4部分粉末喷涂型材》 GB5237.4-2008 《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB5237.5-2008 《铝合金建筑型材第6部分隔热型材》 GB5237.6-2012 《铝及铝合金彩色涂层板、带材》 YS/T431-2009 《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2009 《有色电泳涂漆铝合金建筑型材》 YS/T459-2003 《变形铝和铝合金牌号表示方法》 GB/T16474-20111.4金属板及石材规范:《干挂饰面石材及其金属挂件》 JC830.1、2-2005 《建筑装饰用微晶玻璃》 JC/T872-2000 《建筑幕墙用瓷板》 JG/T217-2007 《建筑装饰用搪瓷钢板》 JG/T234-2008 《微晶玻璃陶瓷复合砖》 JC/T994-2006 《超薄天然石材复合板》 JC/T1049-2007 《铝幕墙板板基》 YS/T429.1-2000 《铝幕墙板第2部分:有机聚合物喷涂铝单板》 YS/T429.2-2012 《建筑幕墙用铝塑复合板》 GB/T17748-2008 《建筑幕墙用陶板》 JG/T324-2011 《建筑装饰用石材蜂窝复合板》 JG/T328-2011 《建筑幕墙用氟碳铝单板制品》 JG331-2011《纤维增强水泥外墙装饰挂板》 JC/T2085-2011 《建筑用泡沫铝板》 JG/T359-2012 《金属装饰保温板》 JG/T360-2012 《外墙保温用锚栓》 JG/T366-2012 《聚碳酸酯(PC)中空板》 JG/T116-2012 《聚碳酸酯(PC)实心板》 JG/T347-2012 《铝塑复合板用铝带》 YS/T432-2000 《天然板石》 GB/T18600-2009 《天然大理石荒料》 JC/T202-2011 《天然大理石建筑板材》 GB/T19766-2005 《天然花岗石荒料》 JC/T204-2011 《天然花岗石建筑板材》 GB/T18601-2009 《天然石材统一编号》 GB/T17670-2008 《天然饰面石材术语》 GB/T13890-2008《镀膜玻璃第1部分:阳光控制镀膜玻璃》 GB/T18915.1-2013 《镀膜玻璃第2部分:低辐射镀膜玻璃》 GB/T18915.2-2013 《防弹玻璃》 GB17840-1999《平板玻璃》 GB11614-2009《建筑用安全玻璃第3部分:夹层玻璃》 GB15763.3-2009 《建筑用安全玻璃第2部分:钢化玻璃》 GB15763.2-2005 《建筑用安全玻璃防火玻璃》 GB15763.1-2009 《半钢化玻璃》 GB/T17841-2008 《热弯玻璃》 JC/T915-2003《压花玻璃》 JC/T511-2002《中空玻璃》 GB/T11944-20121.6钢材规范:《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢棒》 GB/T1220-2007 《不锈钢冷加工钢棒》 GB/T4226-2009 《不锈钢冷轧钢板及钢带》 GB/T3280-2007 《不锈钢热轧钢板及钢带》 GB/T4237-2007 《不锈钢小直径无缝钢管》 GB/T3090-2000 《彩色涂层钢板和钢带》 GB/T12754-2006 《低合金钢焊条》 GB/T5118-2012 《低合金高强度结构钢》 GB/T1591-2008 《建筑幕墙用钢索压管接头》 JG/T201-2007《耐候结构钢》 GB/T4171-2008 《高碳铬不锈钢丝》 YB/T096—1997 《合金结构钢》 GB/T3077-1999 《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002 《冷拔异形钢管》 GB/T3094-2012 《碳钢焊条》 GB/T5117-2012 《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007 《优质碳素结构钢》 GB/T699-19991.7胶类及密封材料规范:《丙烯酸酯建筑密封膏》 JC484-2006《幕墙玻璃接缝用密封胶》 JC/T882-2001《彩色涂层钢板用建筑密封胶》 JC/T884-2001《丁基橡胶防水密封胶粘带》 JC/T942-2004《干挂石材幕墙用环氧胶粘剂》 JC887-2001《工业用橡胶板》 GB/T5574-2008 《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/T13477.1~20-2002 《建筑用防霉密封胶》 JC/T885-2001《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑用硬质塑料隔热条》 JG/T174-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《聚氨酯建筑密封胶》 JC/T482-2003《聚硫建筑密封胶》 JC/T483-2006《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-2008《石材用建筑密封胶》 JC/T883-2001《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-1999《修补用天然橡胶胶粘剂》 HG/T3318-2002《中空玻璃用弹性密封胶》 JC/T486-2001《中空玻璃用丁基热熔密封胶》 JC/T914-2003《建筑表面用有机硅防水剂》 JC/T902-2002《钢结构防火涂料》 GB14907-20021.8五金件规范:《封闭型沉头抽芯铆钉》 GB/T12616-2004《封闭型平圆头抽芯铆钉》 GB/T12615-2004《紧固件螺栓和螺钉通孔》 GB/T5277-1985《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/T3103.1-2002《紧固件机械性能不锈钢螺母》 GB/T3098.15-2000 《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/T3098.6-2000《紧固件机械性能抽芯铆钉》 GB/T3098.19-2004 《紧固件机械性能螺母、粗牙螺纹》 GB/T3098.2-2000《紧固件机械性能螺母、细牙螺纹》 GB/T3098.4-2000《紧固件机械性能螺栓、螺钉和螺柱》 GB/T3098.1-2010《紧固件机械性能自攻螺钉》 GB/T3098.5-2000《紧固件术语盲铆钉》 GB/T3099.2-2004《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-1997 《十字槽盘头螺钉》 GB/T818-2000《铜合金铸件》 GB/T13819-1992《锌合金压铸件》 GB/T13821-2009《铝合金压铸件》 GB/T15114-2009《铸件尺寸公差与机械加工余量》 GB/T6414-1999《电动采光排烟窗》 JG189-20061.9相关物理性能等级测试方法:《玻璃幕墙工程质量检验标准》 JGJ/T139-2001《玻璃幕墙光学性能》 GB/T18091-2000《彩色涂层钢板和钢带试验方法》 GB/T13448-2006《钢结构工程施工质量验收规范》 GB50205-2001《混凝土结构工程施工质量验收规范》 GB50204-2002(2011版)《建筑防水材料老化试验方法》 GB/T18244-2000《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑装饰装修工程质量验收规范》 GB50210-2001《金属材料室温拉伸试验方法》 GB/T228-20021.10《建筑结构静力计算手册》(第二版)1.11土建图纸:2基本参数2.1幕墙所在地区郑州地区;2.2地面粗糙度分类等级幕墙属于外围护构件,按《建筑结构荷载规范》(GB50009-2012)A类:指近海海面和海岛、海岸、湖岸及沙漠地区;B类:指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区;C类:指有密集建筑群的城市市区;D类:指有密集建筑群且房屋较高的城市市区;依照上面分类标准,本工程按C类地形考虑。

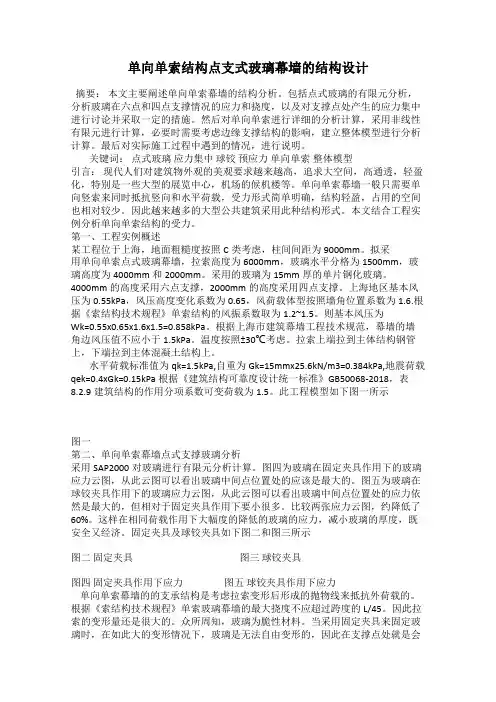

第三部分、单索结构玻璃幕墙结构计算第一章、荷载计算一、计算说明本章我们计算的是位于群楼部分的单索结构玻璃幕墙,单索结构幕墙总高度36.430 m,总长度24 m。
整个单索玻璃幕墙的主立面为一双曲平面,计算时,取风荷载计算部分表3-1中XX风荷载进行计算,在此部分单层拉索点式玻璃幕墙的最大水平分格为a=1960 mm,竖向分格为b=1921 mm,标准层层高为H=4.2 m。
幕墙位于A座北立面的4轴与D轴的交汇处,幕墙形式及做法见投标图中DY-M02。
支撑结构采用钢结构支撑体系。
二、单索玻璃幕墙的自重荷载计算(可按具体工程状况进行荷载工况分析)1、玻璃幕墙自重荷载标准值计算G AK:玻璃面板自重面荷载标准值玻璃面板采用TP8+1.14PVB+TP8 mm厚的中空钢化玻璃G AK=(8+8)×10-3×25.6=0.41 KN/m2G GK:考虑各种零部件和索件等后的玻璃幕墙重力荷载标准值G GK=0.45 KN/m22、玻璃幕墙自重荷载设计值计算r G:永久荷载分项系数,取r G=1.2按《玻璃幕墙工程技术规范》JGJ102-2003第G G:考虑龙骨和各种零部件等后的玻璃幕墙重力荷载设计值G G=r G·G GK=1.2×0.45=0.54 KN/m2三、单索玻璃幕墙结构承受的风荷载计算说明:根据点支式幕墙工程技术规程(CECS127—2001),在计算点支式支撑结构风荷载标准值时,取风阵系数进行计算,其计算过程有待进一步修正。
此处只是取其意,具体计算过程暂不能作为本版标准计算书的正确部分。
1、水平风荷载标准值计算W 0:作用在幕墙上的风荷载基本值 0.45 KN/m 2按《建筑结构荷载规范》GB50009-2001附表D.4(按50年一遇)H :单索结构玻璃幕墙钢结构高度,取H=36.430 mT :结构的基本自振周期,取T=0.474 s按《建筑结构荷载规范》GB50009-2001附表ET=0.013H=0.013×36.43=0.474 sξ:脉动增大系数,取ξ=1.779由W 0·T 2=0.62×0.45×0.4742=0.063,查《建筑结构荷载规范》GB50009-2001表 υ:脉动影响系数,取υ=0.806由c 类地区,单索结构高度36.43 m ,查《建筑结构荷载规范》GB50009-2001表 μZ :风压高度变化系数,取μZ =0.74按《建筑结构荷载规范》GB50009-2001表7.2.1βZ :风振系数按《建筑结构荷载规范》GB50009-2001表7.4.2βZ =Z Z μξνϕ+1=999.00.1806.0779.11⨯⨯+=2.435 μS :风荷载体型系数,取μS =-1.2按《建筑结构荷载规范》GB50009-2001第W K :作用在幕墙上的风荷载标准值W K =1.1βz ·μS ·μZ ·W 0=1.1×2.435×(-1.2)×0.74×0.45=-0.9 KN/m 2(负风压) 取W K =1.0 KN/m 22、水平风荷载设计值计算r W :风荷载分项系数,取r W =1.4按《玻璃幕墙工程技术规范》JGJ102-2003第W :作用在幕墙上的风荷载设计值W=r W ·W K =1.4×1.0=1.4 KN/m2 四、荷载组合(面板) 1、风荷载和水平地震作用组合标准值计算ψW :风荷载的组合值系数,取ψW =1.0按《玻璃幕墙工程技术规范》JGJ102-2003第ψE :地震作用的组合值系数,取ψE =0.5按《玻璃幕墙工程技术规范》JGJ102-2003第q K =ψW ·W K +ψE ·q EK =1.0×1.0+0.5×0.64=1.32 KN/m 22、风荷载和水平地震作用组合设计值计算q=ψW·W+ψE·q E=1.0×1.4+0.5×0.832=1.816 KN/m2五、荷载组合(支撑结构)1、风荷载和水平地震作用组合标准值计算ψW:风荷载的组合值系数,取ψW=1.0按《玻璃幕墙工程技术规范》JGJ102-2003第ψE:地震作用的组合值系数,取ψE=0.5按《玻璃幕墙工程技术规范》JGJ102-2003第q K=ψW·W K+ψE·q EK=1.0×1.0+0.5×0.64=1.32 KN/m2 2、风荷载和水平地震作用组合设计值计算q=ψW·W+ψE·q E=1.0×1.4+0.5×0.832=1.816 KN/m2第二章、点支式玻璃面板计算一、计算说明玻璃面板选用TP8+1.14PVB+TP8 mm 厚的半钢化夹胶玻璃。
采用250系列驳接爪,点式玻璃幕墙玻璃面板支撑点位置如下图所示。
二、主要参数幕墙分格宽度:B=1960 mm ;幕墙分格高度:H=1921 mm ;支撑点间玻璃面板短边边长:a=H-2×C=1921-2×120=1681 mm ;支撑点间玻璃面板长边边长:b=B-2×C=1960-2×120=1720 mm ;玻璃承受的风荷载标准值为:W K =1.0 KN/m 2;玻璃承受的风荷载设计值为:W=1.4 KN/m 2;外片玻璃的厚度为:t 1=8 mm ;内片玻璃的厚度为:t 2=8 mm ;玻璃孔边距:C=120 mm 。
三、玻璃面板强度校核 1、校核依据:根据《玻璃幕墙工程技术规范》JGJ102-2003 第ησ226tmqb =≤f g1=39 N/mm 2。
σ:玻璃面板在荷载作用下产生的应力;m :四点支撑玻璃板的弯矩系数; 由b a =17201681=0.977,查《玻璃幕墙工程技术规范》JGJ102-2003 表,得m =0.1528。
q :玻璃面板受到的组合荷载设计值;t :玻璃计算厚度;η:玻璃的应力折减系数;b :支撑点间玻璃面板长边边长。
根据《玻璃幕墙工程技术规范》JGJ102-2003第,夹胶玻璃的内外片玻璃承受的荷载分别为323131t t t q q +=外、323132t t t q q +=内。
由于我们使用的夹胶玻璃内外片均为钢化玻璃,而且厚度相同,所以根据以上的公式,我们可以看出在相同的条件下,内外片的玻璃承受的荷载一样大,所以我们只需验算外片的玻璃是否满足强度条件要求即可。
2、外片玻璃面板强度校核1)外片玻璃荷载计算根据《玻璃幕墙工程技术规范》JGJ102-2003 第t 1、t 2:夹胶玻璃内外片玻璃的厚度,取t 1=t 2=8 mmq 外:外片玻璃承受的组合荷载设计值323131t t t q q +=外333888816.1+⨯==0.908 KN/m 2 2)外片玻璃强度校核根据《玻璃幕墙工程技术规范》JGJ102-2003 公式44Et b q 外=θ454381072.0172010908.0⨯⨯⨯⨯=-=26.9 查《玻璃幕墙工程技术规范》JGJ102-2003 表外片玻璃的应力折减系数 1η=0.8972外片玻璃在水平组合荷载作用下产生的应力为 =8972.0817*******.01528.06223⨯⨯⨯⨯⨯- =32.93 N/mm 2<f g1=39 N/mm 2外片玻璃面板强度满足设计要求。
故玻璃面板强度满足设计要求。
四、玻璃面板挠度校核 1、校核依据:根据《玻璃幕墙工程技术规范》JGJ102-2003 第f d =ημωD b K 4≤lim ,f d =60b f d :风荷载标准值作用下挠度最大值;μ:四点支承玻璃面板的挠度系数; 由边长比17201681=b a =0.977,查《玻璃幕墙工程技术规范》JGJ102-2003 表μ=0.02507。
K ω:风荷载标准值;b :支撑点间玻璃面板长边边长;D :玻璃刚度;η:玻璃挠度折减系数2、挠度计算1)夹胶玻璃风荷载标准值W K =1.0 KN/m 22)夹胶玻璃等效计算厚度e t ,根据《玻璃幕墙工程技术规范》JGJ102-2003 公式 e t =33231t t +=33388+=10.08 mm3)玻璃刚度D ,根据《玻璃幕墙工程技术规范》JGJ102-2003 公式 D=)1(1223v Et -=)2.01(1208.101072.0235-⨯⨯=6.4×106 N·mm 4)夹胶玻璃挠度折减系数根据《玻璃幕墙工程技术规范》JGJ102-2003 公式44e K Et a ωθ==454308.101072.01681100.1⨯⨯⨯⨯-=11.4 查《玻璃幕墙工程技术规范》JGJ102-2003 表玻璃面板的挠度折减系数 η=0.9565)点支式玻璃在风荷载作用下产生的挠度f d =ημωD b K 4=956.0104.61720100.102507.0643⨯⨯⨯⨯⨯- =27.5 mm≤lim ,f d =60b =601720=28.7 mm 点支式玻璃面板挠度满足设计要求。
第三章、单索计算理论分析一、单索计算力学分析本工程采用单索受力模型,对单索而言受力如下:其中P : 索节点力 KNa : 索节间长度 mL : 索跨度 m:δ 索最大挠度n : 节间数L=(2n+1)a (本版计算书仅出当为奇数是情况,偶数部分暂不会推导,望公司同事能就为偶数状况时进行推导,提供看法共同就这一问题进行探索。
